1 nd20ct ṉ - MiERik PaRaMETRÓW SiEci Umożliwia szybki, łatwy i wygodny montaż dedykowanych 1- i 3-fazowych przekładników prądowych i dodatkowo eliminuje ryzyko błędnego podłączenia miernika z przekładnikami. c Kat iii eństwo Bezpieczeństwo Bezp iec ze elektr yczne Pomiar parametrów sieci energetycznych w sieciach 1-fazowych oraz 3-fazowych (3- lub 4-przewodowych). Wejścia prądowe 0,1 a oraz 0,25 a (dla dedykowanych przekładników). Szybkie i wygodne sposoby podłączenia przekładników prądowych przez złącze RJ12 lub zaciski śrubowe. Pomiar współczynnika Thd. Podświetlany ekran Lcd 3,5. Stopień ochrony od strony czołowej ip65. cyfrowa transmisja do systemu nadrzędnego interfejsem RS-485 (MOdBUS). konfigurowalne wyjście analogowe (opcja), alarmowe i impulsowe (energia). konfigurowanie wyświetlanych stron. PRzykłady zastosowaia nd20ct RJ12 rozgałęźnik RJ12 RJ12 RJ12 RS-485 Przekładnik prądowy Lj12 Przekładnik prądowy Lj12 Przekładnik prądowy Lj12 Pomiary, monitorowanie, rejestracja parametrów sieciowych i energii przy wykorzystaniu trzech przekładników jednofazowych z wtykiem RJ12. nd20ct sm61 Internet Przekładnik prądowy Lj45 RJ12 RS-485 Pomiary, monitorowanie, rejestracja parametrów sieciowych i energii przy wykorzystaniu przekładnika trójfazowego z wtykiem RJ12. 1

2 nd20ct- MiERik PaRaMETRÓW SiEci PRzykłady zastosowaia STRaŻik MOcy rozłącznik 3-fazowy nd20ct PD8 RS-485 Ethernet scada Przekładnik prądowy 06 Pomiary, monitorowanie, rejestracja parametrów sieciowych i energii przy wykorzystaniu przekładnika trójfazowego na zaciski śrubowe. cechy UżytKowe wejście wyjścia izolacja galwaniczna econ Program MOD BUS Ochrona hasłem AC RS 485 IP65 THD 0/ ma Zasilanie RS 485 2

3 D20CT - miernik PARAMETRÓW SIECI WIELKOŚCI MIERZOE I zakresy pomiarowe Prąd In apięcie L- apięcie L-L dane techniczne Wielkość mierzona Zakres wskazań* Zakres pomiarowy S 0,1 A 0,25 A 57,7 V 230 V 100 V 400 V 0, ,9 A 0, ,9 A 0, kv 0,0.. 1,104 MV 0, kv 0,0.. 1,92 MV 0, ,1200 A 0, ,3000 A 2,8.. 70,0 V~ 11, V~ V~ V~ Błąd podstawowy ±0,2% zak. ±0,2% zak. ±0,5% zak. Częstotliwość 47,0.. 63,0 Hz 47, ,0 Hz ±0,2% w.m. Moc czynna MW.. 0,00 W MW -1,65 kw...1,4 W...1,65 kw ±0,5% zak. Moc bierna Mvar... 0,00 var Mvar -1,65 kvar...1,4 var...1,65 kvar ±0,5% zak. Moc pozorna 0,00 VA MVA 1,4 VA... 1,65 kva ±0,5% zak. Współczynnik PF ±1% zak. Tangens j -1, ,2-1, ,2 ±1% zak. Cosinus j ±1% zak. j ±0,5% zak. Energia czynna pobierana ,9 kwh ±0,5% zak. Energia czynna oddawana ,9 kwh ±0,5% zak. Energia bierna indukcyjna ,9 kvarh ±0,5% zak. Energia bierna pojemnościowa ,9 kvarh ±0,5% zak. Energia pozorna ,9 kvah ±0,5% zak. THD % % ±5% zak. * Zależnie od ustawionej przekładni tr_u (przekładnia przekładnika napięciowego: 0, ,0) oraz tr_i (przekładnia przekładnika prądowego: ) w.m - błąd względem wartości mierzonej zak - błąd względem wartości zakresu wyjścia Rodzaj wyjścia Właściwości Wyjście przekaźnikowe programowalny przekaźnik, styki beznapięciowe zwierne obciążalność 250 V~/0,5 A~ Wyjście analogowe (opcja) 1 programowalne prądowe 0/4...20mA Wyjście impulsowe energii czynnej lub biernej 1 typu OC, pasywne interfejs cyfrowy Rodzaj interfejsu Protokół transmisji Uwagi RS-485 Modbus RTU 82, 8E1, 8O1, 81 prędkość transmisji: 4.8, 9.6, 19.2, 38.4 kbit/s Cechy zewnętrzne Pole odczytowe Ekran LCD 3,5, specjalizowany monochromatyczny z podświetleniem Wymiary gabarytowe 96 x 96 x 77 mm otwór montażowy 92 0,6 92 0,6 mm Masa 0,3 kg Stopień ochrony (wg P-E 60529) od strony czołowej: IP65 od strony zacisków: IP20 3

4 D20CT - miernik PARAMETRÓW SIECI Znamionowe warunki użytkowania apięcie zasilania V a.c., V d.c. albo V a.c., V d.c. Temperatura otoczenia C magazynowania: C Wilgotność względna % niedopuszczalne skroplenia Pozycja pracy Zewnętrzne pole magnetyczne Wymagania bezpieczeństwa i kompatybilności Kompatybilność elektromagnetyczna dowolna A/m Przeciążalność krótkotrwała (5 s) wejście napięciowe: 2 Un (max V) wejście prądowe: 5 In Pobór mocy - w obwodzie zasilania 6 VA - w obwodzie napięciowym 0,05 VA - w obwodzie prądowym 0,05 VA odporność na zakłócenia wg P-E emisja zakłóceń wg P-E Izolacja zapewniana przez obudowę pojedyncza wg P-E Izolacja między obwodami podstawowa wg P-E Stopień zanieczyszczenia 2 wg P-E Kategoria instalacji III wg P-E Maksymalne napięcie pracy względem ziemi dla obwodów zasilania i pomiarowych: 300 V dla pozostałych obwodów: 50 V wg P-E Wysokość npm < 2000 m schematy połączeń Podłączenie miernika z przekładnikiem prądowym 3 - fazowym z wyjściem RJ12. Zasilanie RS 485 GDI B A WYimp A WYA D20CT CT Input LJ45 4

5 D20CT- miernik PARAMETRÓW SIECI schematy połączeń Zasilanie RS 485 GDI B A WYimp A WYA Podłączenie miernika z 3 przekładnikami prądowymi 1 - fazowymi podłączonymi za pośrednictwem splittera. D20CT CT Input Splitter D20CT CTOUT CT1 CT2 CT3 LJ12 LJ12 LJ12 Zasilanie RS 485 GDI B A WYimp A WYA D20CT CT Input Podłączenie miernika z przekładnikiem prądowym 3 - fazowym z wyjściem na zaciski śrubowe. COM 3S1 2S1 1S1 06 5

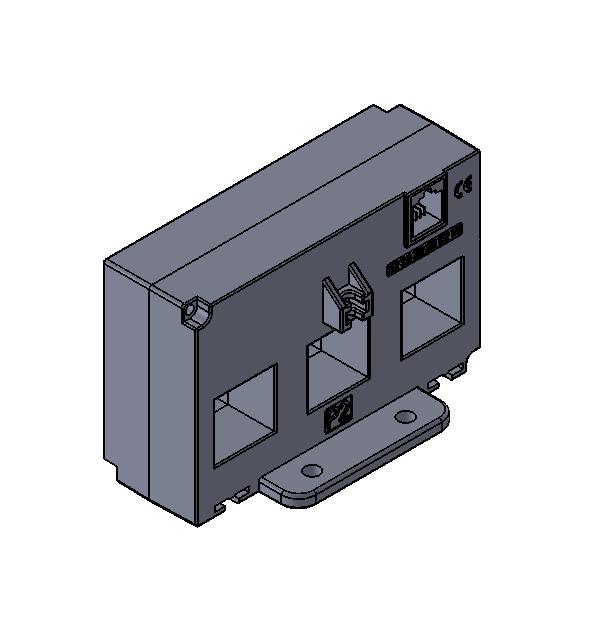

6 D20CT - miernik PARAMETRÓW SIECI PRZEKŁADIKI DO WSPÓŁPRACY Z D20CT zamawianie Przekładnik jednofazowy z RJ12 - średnica otworu 21 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S * 50A/100mA 0.25VA/1 LJ S A/100mA 0.25VA/1 21,5 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 77,5 LJ S A/100mA 0.25VA/0.5; 0.35VA/ ,8 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 Przekładnik trójfazowy z RJ12 - otwór na szynę prądową 15 x 15 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S A/100mA 0.25VA/1 LJ S * 100A/100mA 0.25VA/0.5; 0.35VA/ R8 15, ,2 75,5 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 Przekładnik trójfazowy z RJ12 - otwór na szynę prądową 22 x 21 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S A/100mA 0.25VA/1 LJ S * 100A/100mA 0.25VA/0.5; 0.35VA/ LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S * 150A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 LJ S * 200A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 Przekładnik trójfazowy z RJ12 - otwór na szynę prądową 32 x 27 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 32 LJ S A/100mA 0.25VA/0.5; 0.5VA/

7 D20CT- miernik PARAMETRÓW SIECI zamawianie Przekładnik trójfazowy z przewodem na zaciski śrubowe - -średnica otworu 8 mm, długość przewodu 1550 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa BL0000 * 63A/250mA 0.1VA/0,5 Przekładnik trójfazowy z przewodem na zaciski śrubowe -średnica otworu 15 mm, długość przewodu 1550 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa BL0000 * 125A/250mA 0.1VA/0,5 Przekładnik trójfazowy z przewodem na zaciski śrubowe -średnica otworu 26 mm, długość przewodu 1550 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa BL0000 * 250A/250mA 0.1VA/0,5 7

8 nd20ct - MiERik PaRaMETRÓW SiEci zamawiaie rozgałęźnik - splitter Kod zamówieniowy d20ct-303 Uwagi Rozgałęźnik (splitter) zaleca się stosować przy podłączeniu przekładników 1-fazowych serii LJ z miernikiem d20ct Miernik parametrów sieci d20ct - X X X XX X X napięcie wejściowe (fazowe/międzyfazowe) Un: 3 x 57,7/ 100 V 1 3 x 230/ 400 V 2 wyjście analogowe prądowe: bez wyjścia analogowego 0 z programowalnym wyjściem 0(4)...20 ma 1 Zasilanie: V a.c., V d.c V a.c., V d.c. 2 wykonanie: standardowe 00 specjalne* XX wersja językowa: polska P angielska E inna* X Próby odbiorcze: bez dodatkowych wymagań 0 z atestem kontroli jakości 1 wg uzgodnień z odbiorcą X Przykład zamówienia: kod: nd20ct P 0 oznacza: nd20ct - miernik parametrów sieci d20ct 2 - napięcie wejściowe 3 x 230/ 400 V 1 - z programowalnym wyjściem analogowym 0(4)..20 ma 1 - napięcie zasilania: V a.c./ V d.c wykonanie standardowe P - instrukcja obsługi w jęz. polskim 0 - bez dodatkowych wymagań * tylko po uzgodnieniu z producentem Więcej informacji o naszych wyrobach można znaleźć na naszej stronie internetowej: dołącz do nas na Facebooku! d20ct-19 8 LUMeL s.a. ul. Sulechowska 1, zielona Góra tel.: , fax informacja techniczna: Tel: /180/260/353 sprzedaz@lumel.com.pl Realizacja zamówień: Tel: /209 /218/341 Fax:
