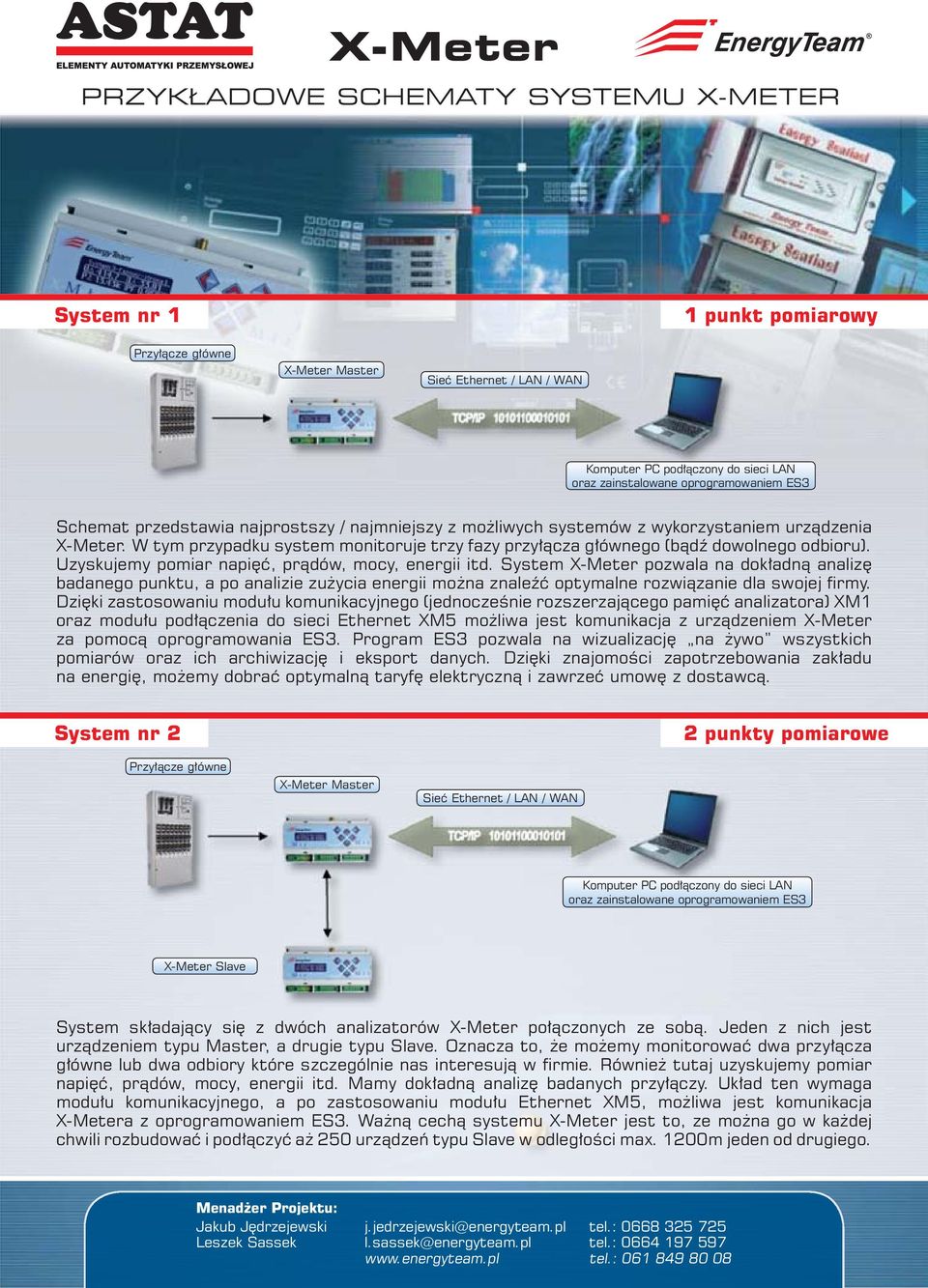

1 PRZYKŁADOWE SCHEMATY SYSTEMU X-METER System nr 1 1 punkt pomiarowy Schemat przedstawia najprostszy / najmniejszy z możliwych systemów z wykorzystaniem urządzenia X-Meter. W tym przypadku system monitoruje trzy fazy przyłącza głównego (bądź dowolnego odbioru). Uzyskujemy pomiar napięć, prądów, mocy, energii itd. System X-Meter pozwala na dokładną analizę badanego punktu, a po analizie zużycia energii można znaleźć optymalne rozwiązanie dla swojej firmy. Dzięki zastosowaniu modułu komunikacyjnego (jednocześnie rozszerzającego pamięć analizatora) XM1 oraz modułu podłączenia do sieci Ethernet XM5 możliwa jest komunikacja z urządzeniem X-Meter za pomocą oprogramowania ES3. Program ES3 pozwala na wizualizację na żywo wszystkich pomiarów oraz ich archiwizację i eksport danych. Dzięki znajomości zapotrzebowania zakładu na energię, możemy dobrać optymalną taryfę elektryczną i zawrzeć umowę z dostawcą. System nr 2 2 punkty pomiarowe X-Meter Slave System składający się z dwóch analizatorów X-Meter połączonych ze sobą. Jeden z nich jest urządzeniem typu Master, a drugie typu Slave. Oznacza to, że możemy monitorować dwa przyłącza główne lub dwa odbiory które szczególnie nas interesują w firmie. Również tutaj uzyskujemy pomiar napięć, prądów, mocy, energii itd. Mamy dokładną analizę badanych przyłączy. Układ ten wymaga modułu komunikacyjnego, a po zastosowaniu modułu Ethernet XM5, możliwa jest komunikacja X-Metera z oprogramowaniem ES3. Ważną cechą systemu X-Meter jest to, ze można go w każdej chwili rozbudować i podłączyć aż 250 urządzeń typu Slave w odległości max. 1200m jeden od drugiego.

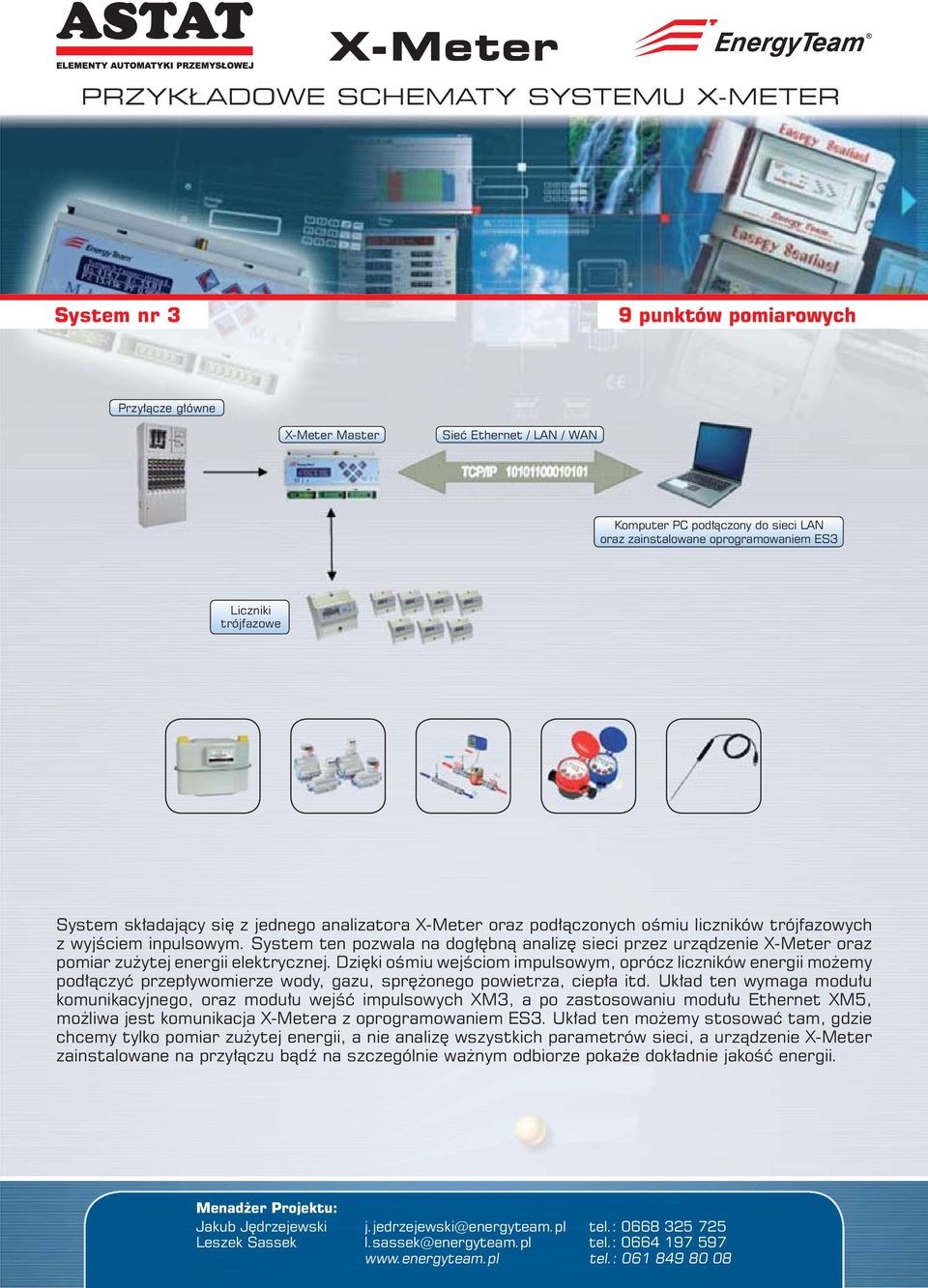

2 PRZYKŁADOWE SCHEMATY SYSTEMU X-METER System nr 3 9 punktów pomiarowych Liczniki trójfazowe System składający się z jednego analizatora X-Meter oraz podłączonych ośmiu liczników trójfazowych z wyjściem inpulsowym. System ten pozwala na dogłębną analizę sieci przez urządzenie X-Meter oraz pomiar zużytej energii elektrycznej. Dzięki ośmiu wejściom impulsowym, oprócz liczników energii możemy podłączyć przepływomierze wody, gazu, sprężonego powietrza, ciepła itd. Układ ten wymaga modułu komunikacyjnego, oraz modułu wejść impulsowych XM3, a po zastosowaniu modułu Ethernet XM5, możliwa jest komunikacja X-Metera z oprogramowaniem ES3. Układ ten możemy stosować tam, gdzie chcemy tylko pomiar zużytej energii, a nie analizę wszystkich parametrów sieci, a urządzenie X-Meter zainstalowane na przyłączu bądź na szczególnie ważnym odbiorze pokaże dokładnie jakość energii.

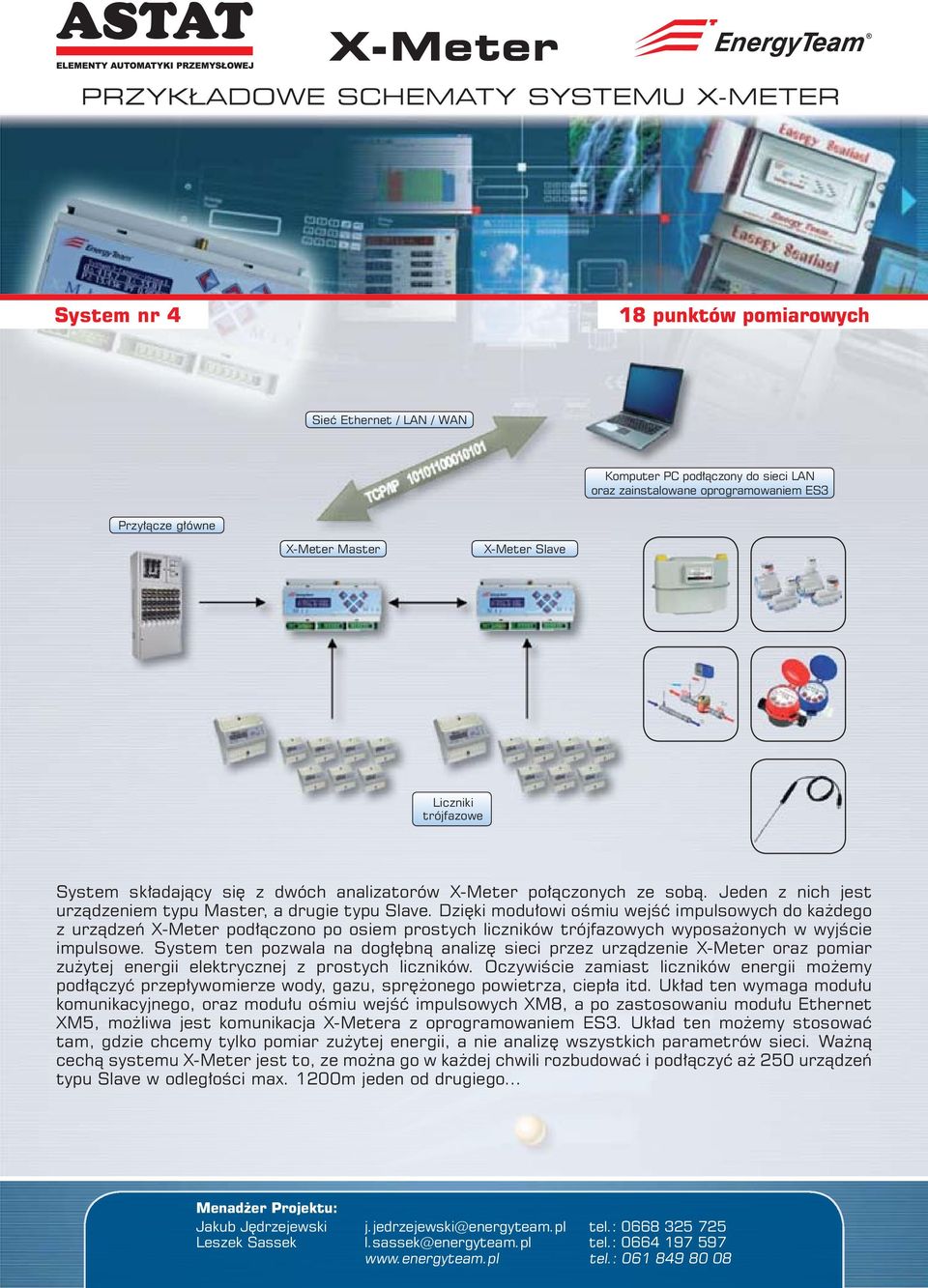

3 PRZYKŁADOWE SCHEMATY SYSTEMU X-METER System nr 4 18 punktów pomiarowych X-Meter Slave Liczniki trójfazowe System składający się z dwóch analizatorów X-Meter połączonych ze sobą. Jeden z nich jest urządzeniem typu Master, a drugie typu Slave. Dzięki modułowi ośmiu wejść impulsowych do każdego z urządzeń X-Meter podłączono po osiem prostych liczników trójfazowych wyposażonych w wyjście impulsowe. System ten pozwala na dogłębną analizę sieci przez urządzenie X-Meter oraz pomiar zużytej energii elektrycznej z prostych liczników. Oczywiście zamiast liczników energii możemy podłączyć przepływomierze wody, gazu, sprężonego powietrza, ciepła itd. Układ ten wymaga modułu komunikacyjnego, oraz modułu ośmiu wejść impulsowych XM8, a po zastosowaniu modułu Ethernet XM5, możliwa jest komunikacja X-Metera z oprogramowaniem ES3. Układ ten możemy stosować tam, gdzie chcemy tylko pomiar zużytej energii, a nie analizę wszystkich parametrów sieci. Ważną cechą systemu X-Meter jest to, ze można go w każdej chwili rozbudować i podłączyć aż 250 urządzeń typu Slave w odległości max. 1200m jeden od drugiego...

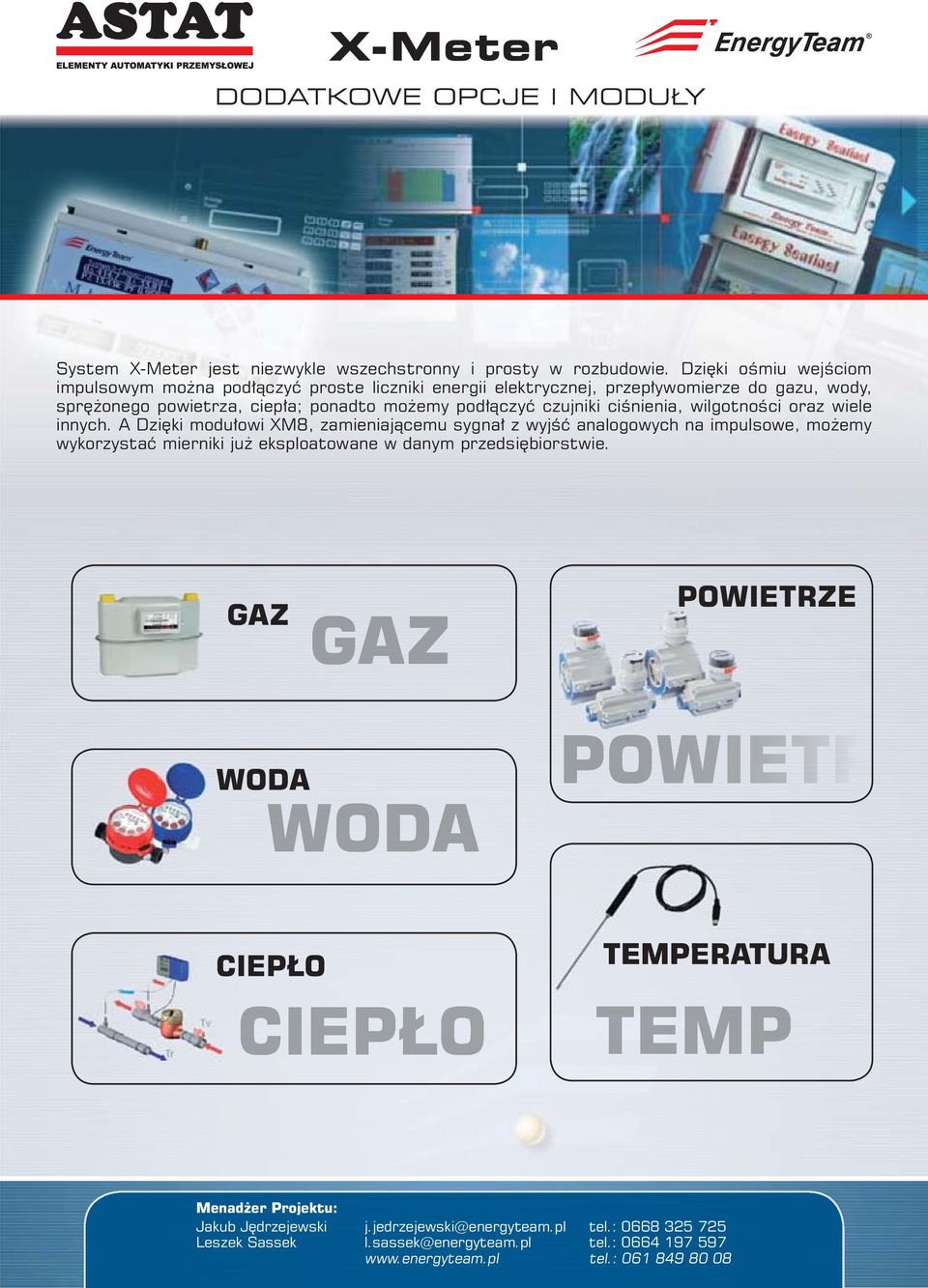

4 DODATKOWE OPCJE I MODUŁY System X-Meter jest niezwykle wszechstronny i prosty w rozbudowie. Dzięki ośmiu wejściom impulsowym można podłączyć proste liczniki energii elektrycznej, przepływomierze do gazu, wody, sprężonego powietrza, ciepła; ponadto możemy podłączyć czujniki ciśnienia, wilgotności oraz wiele innych. A Dzięki modułowi XM8, zamieniającemu sygnał z wyjść analogowych na impulsowe, możemy wykorzystać mierniki już eksploatowane w danym przedsiębiorstwie. GAZ POWIETRZE WODA CIEPŁO TEMPERATURA

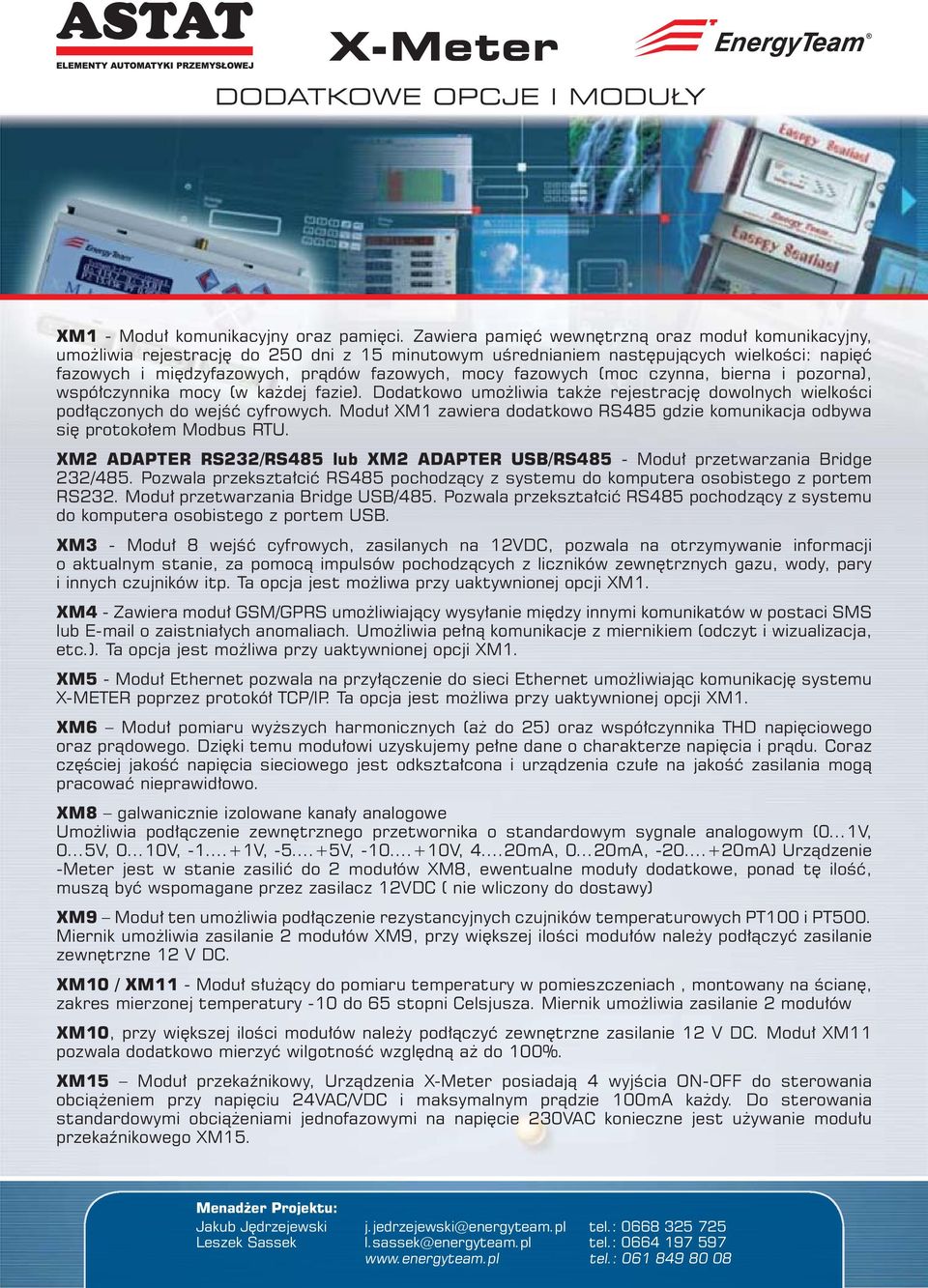

5 DODATKOWE OPCJE I MODUŁY XM1 - Moduł komunikacyjny oraz pamięci. Zawiera pamięć wewnętrzną oraz moduł komunikacyjny, umożliwia rejestrację do 250 dni z 15 minutowym uśrednianiem następujących wielkości: napięć fazowych i międzyfazowych, prądów fazowych, mocy fazowych (moc czynna, bierna i pozorna), współczynnika mocy (w każdej fazie). Dodatkowo umożliwia także rejestrację dowolnych wielkości podłączonych do wejść cyfrowych. Moduł XM1 zawiera dodatkowo RS485 gdzie komunikacja odbywa się protokołem Modbus RTU. XM2 ADAPTER RS232/RS485 lub XM2 ADAPTER USB/RS485 - Moduł przetwarzania Bridge 232/485. Pozwala przekształcić RS485 pochodzący z systemu do komputera osobistego z portem RS232. Moduł przetwarzania Bridge USB/485. Pozwala przekształcić RS485 pochodzący z systemu do komputera osobistego z portem USB. XM3 - Moduł 8 wejść cyfrowych, zasilanych na 12VDC, pozwala na otrzymywanie informacji o aktualnym stanie, za pomocą impulsów pochodzących z liczników zewnętrznych gazu, wody, pary i innych czujników itp. Ta opcja jest możliwa przy uaktywnionej opcji XM1. XM4 - Zawiera moduł GSM/GPRS umożliwiający wysyłanie między innymi komunikatów w postaci SMS lub o zaistniałych anomaliach. Umożliwia pełną komunikacje z miernikiem (odczyt i wizualizacja, etc.). Ta opcja jest możliwa przy uaktywnionej opcji XM1. XM5 - Moduł Ethernet pozwala na przyłączenie do sieci Ethernet umożliwiając komunikację systemu X-METER poprzez protokół TCP/IP. Ta opcja jest możliwa przy uaktywnionej opcji XM1. XM6 Moduł pomiaru wyższych harmonicznych (aż do 25) oraz współczynnika THD napięciowego oraz prądowego. Dzięki temu modułowi uzyskujemy pełne dane o charakterze napięcia i prądu. Coraz częściej jakość napięcia sieciowego jest odkształcona i urządzenia czułe na jakość zasilania mogą pracować nieprawidłowo. XM8 galwanicznie izolowane kanały analogowe Umożliwia podłączenie zewnętrznego przetwornika o standardowym sygnale analogowym (0 1V, 0 5V, 0 10V, -1.+1V, -5.+5V, V, 4.20mA, 0 20mA, mA) Urządzenie -Meter jest w stanie zasilić do 2 modułów XM8, ewentualne moduły dodatkowe, ponad tę ilość, muszą być wspomagane przez zasilacz 12VDC ( nie wliczony do dostawy) XM9 Moduł ten umożliwia podłączenie rezystancyjnych czujników temperaturowych PT100 i PT500. Miernik umożliwia zasilanie 2 modułów XM9, przy większej ilości modułów należy podłączyć zasilanie zewnętrzne 12 V DC. XM10 / XM11 - Moduł służący do pomiaru temperatury w pomieszczeniach, montowany na ścianę, zakres mierzonej temperatury -10 do 65 stopni Celsjusza. Miernik umożliwia zasilanie 2 modułów XM10, przy większej ilości modułów należy podłączyć zewnętrzne zasilanie 12 V DC. Moduł XM11 pozwala dodatkowo mierzyć wilgotność względną aż do 100%. XM15 Moduł przekaźnikowy, Urządzenia X-Meter posiadają 4 wyjścia ON-OFF do sterowania obciążeniem przy napięciu 24VAC/VDC i maksymalnym prądzie 100mA każdy. Do sterowania standardowymi obciążeniami jednofazowymi na napięcie 230VAC konieczne jest używanie modułu przekaźnikowego XM15.

6 PRZYKŁADOWY ROZBUDOWANY SYSTEM Sieć Ethernet LAN / WAN Komputer PC + ES3 Transformator X-Meter Transformator X-Meter Mobile Inna lokalizacja Rozdzielnica X-Meter X-Meter Gaz Ciepło Temperatura Woda Pobór energii Rozdzielnica X-Meter X-Meter X-Meter Gaz Woda Prąd Pobór energii Gaz Prąd Wilgotność Temperatura
