AQUAMASTER Bateryjny przepływomierz elektromagnetyczny dla gospodarki wodno ściekowej Przepływomierz AquaMaster jest przeznaczony do opomiarowania przepływu wody i ścieków, do precyzyjnych pomiarów

Przepływomierz AquaMaster może być zasilany z baterii lub z panelu solarnego lub solarno-wiatrowego, a zatem może być instalowany w miejscach oddalonych gdzie nie ma dostępu do sieci.

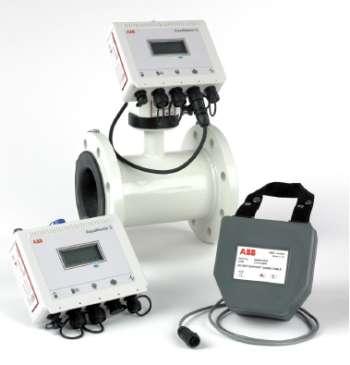

1 AQUAMASTER Bateryjny przepływomierz elektromagnetyczny dla gospodarki wodno ściekowej Przepływomierz AquaMaster jest przeznaczony do opomiarowania przepływu wody i ścieków, do precyzyjnych pomiarów rozliczeniowych, sterowania procesami oraz detekcji wycieków. Przepływomierz AquaMaster może być zasilany z baterii lub z panelu solarnego lub solarno-wiatrowego, a zatem może być instalowany w miejscach oddalonych gdzie nie ma dostępu do sieci. Przepływomierz AquaMaster może być włączony do bezprzewodowego systemu monitoringu GSM sieci wodno ściekowych. AQUAMASTER CECHY WYRÓŻNIAJĄCE przepływomierz akceptuje różne źródła zasilania dzięki czemu może być instalowany także w miejscach oddalonych gdzie nie ma dostępu do sieci: zasilanie z baterii zasilanie alternatywne zasilanie z sieci zapewnia pracę przepływomierza przez okres do ok. 5 lat (opcja: do 10 lat) +(w zależności od warunków zewnętrznych); wymiana baterii nie powoduje utraty danych kalibracyjnych, fabrycznych i sumatorów z zestawu solar lub solar + wiatr ( kontakt z ALFINE-TIM ) z modułem super capacitor, gdzie praca przepływomierza jest podtrzymana przez czas do 21 dni w przypadku awarii lub zaniku zasilania (w zależności od warunków zewnętrznych) z modułem super capacitor, gdzie praca przepływomierza jest podtrzymana przez czas do 5 dni w przypadku awarii lub zaniku zasilania (w zależności od warunków zewnętrznych) tel fax: biuro@alfine.pl 1/5

2 Europejskie zatwierdzenie typu zgodne z OIML R49 / MID (Measuring Instruments Directive) uprawniające do rozliczeń (dla średnic DN 40 DN 300): możliwość zabezpieczenia danych konfiguracyjnych przed dostępem osób niepowołanych (hasło, zabezpieczenie mechaniczne) AquaMaster jest idealny do trudnych warunków zabudowy = praktycznie nie wymaga odcinków prostego napływu ani na napływie ani na wypływie, może być instalowany w rurociągach poziomych, pionowych i o dowolnym nachyleniu dokładność pomiaru wynosi 0.5% Class 2 (opcja 0.25% Class 1) (przy zasilaniu z baterii lub przy zasilaniu alternatywnym); klasa temperaturowa T50 (w przypadku OIML R49) dokładność jest potwierdzona Imiennym Protokołem Kalibracji na mokro z wydrukiem błędów w trzech punktach, załączanym do dostawy specjalna konstrukcja czujnika zapewnia dużą rozpiętość zakresu pomiarowego co umożliwia pomiar bardzo małych przepływów i szybką reakcję np. w przypadku wycieków; przepływomierz mierzy przepływ w przód i w tył, sygnalizuje kierunek przepływu i stan częściowego wypełnienia rurociągu (detekcja pustego czujnika) przyłącza kołnierzowe dla czujników o średnicach od DN 40 do DN 600; opcje i wykonania specjalne: wykładzina czujnika z Atestem PZH do kontaktu z wodą pitną, czujniki z przyłączami gwintowanymi (dla średnic DN 15 DN 25) temperatura cieczy płynącej: (-6 +70) o C (bez OIML R49) lub ( ) o C (w przypadku OIML R49 T50) indywidualne programowanie umożliwia przystosowanie przepływomierza do różnych zadań, czytelny wyświetlacz graficzny, łatwa obsługa i konfiguracja bez otwierania obudowy liczydła elektronicznego (przetwornika) wyjścia programowalne: 2 x wyjście impulsowe (np. do podłączenia zewnętrznych liczników) + 1 x wyjście alarmowe lub informacja o kierunku przepływu); trzy wewnętrzne sumatory dla przepływów w przód / w tył / netto; komunikacja cyfrowa RS232, RS485 z protokołem ModBus RTU IP 68 (standard) dla czujnika oraz liczydła elektronicznego (przetwornika), co daje możliwość pracy w komorach i wykopach narażonych na zalanie wodą lub zakopania w ziemi, bez budowy studni / komory pomiarowej; wszystkie przyłącza elektryczne w wykonaniu militarnym dostępne są wersje: kompaktowa z liczydłem elektronicznym (przetwornikiem) na czujniku (wykonanie close compact ) lub rozdzielna z kablem sygnałowym o długości aż do 200 m funkcjonalność przepływomierza może być rozszerzona o pomiar ciśnienia przy użyciu przetwornika ciśnienia w wykonaniu IP 68 podłączonego bezpośrednio do liczydła elektronicznego (przetwornika); zasilanie, przetwarzanie sygnału pomiarowego i wyświetlanie wartości ciśnienia odbywa się w liczydle elektronicznym (przetworniku) przepływomierza funkcjonalność przepływomierza może być rozszerzona o system zdalnego przekazu danych pomiarowych GSM, obejmujących przepływ + ciśnienie W przygotowaniu: Transmisja danych GSM / GPRS, podgląd on-line i rejestracja danych pomiarowych na serwerze firmy "ALFINE-TIM" lub na serwerze wskazanym przez Użytkownika ( kontakt z ALFINE-TIM ). czynności serwisowe zostały zredukowane do minimum; opcja: oprogramowanie umożliwiające diagnozowanie przepływomierza bez konieczności jego demontażu. tel fax: biuro@alfine.pl 2/5

3 AQUAMASTER TABELA PRZEPŁYWÓW Class 2 Class 1 Średnica Q 4 Q 3 Q 0.5% Q2 Q1 Q2 Q1 mm m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h 40* * * * * * * * Uwaga: Dla średnic oznaczonych w tabeli gwiazdką dostępne jest wykonanie OIML R49 Class 1 i Class 2. Zgodnie z OIML R49-1 parametry dla klasy dokładności Class 1 obowiązują dla przepływomierzy w których Q m 3 /h. Przepływomierze o średnicach DN 40 i DN 50 (a więc spoza tego zakresu) także przeszły poprawnie testy i spełniają wymagania dokładności wg Class 1. AQUAMASTER INSTALACJA NIE WYMAGA ODCINKÓW PROSTYCH Przepływomierze AquaMaster z czujnikami o specjalnej konstrukcji praktycznie nie wymagają odcinków prostych na napływie i wypływie. Dzięki temu przepływomierze mogą być instalowane w rurociągach, gdzie występują trudne warunki zabudowy oraz w rurociągach poziomych, pionowych i o dowolnym nachyleniu. tel fax: biuro@alfine.pl 3/5

4 AQUAMASTER WYMIARY CZUJNIKÓW DN 40 DN 300 PRZYŁĄCZA KOŁNIERZOWE WG EN Średnica D [mm] L [mm] F [mm] E [mm] G [mm] X [mm] DN DN DN DN DN DN DN DN DN DN tel fax: biuro@alfine.pl 4/5

5 AQUAMASTER LICZYDŁO ELEKTRONICZNE (PRZETWORNIK) Element montażowy dla wersji close compact AQUAMASTER BATERIA Rev. 14/01/03 Uwaga: Zastrzegamy sobie prawo do wprowadzania zmian technicznych lub modyfikacji zawartości niniejszego dokumentu bez uprzedniego zawiadomienia. W odniesieniu do zamówień zakupu pierwszeństwo mają uzgodnienia szczegółowe. tel fax: biuro@alfine.pl 5/5
