1 Zintegrowany System Kontroli VACIS IP6500 Technologia obrazowania dla przemysłu paliwowego Science Applications International Corporation Oddział Bezpieczeństwa i Technologii Transportu Styczeń 2010 Science Applications International Corporation. All rights reserved. VACIS, SAIC, the SAIC logo, and From Science to Solutions are registered trademarks of SAIC, Inc. in the United States and/or other countries. The VACIS product line and its technology are subject to United States Export Administration Regulations. Diversion contrary to U.S. law is prohibited. This technology may not be resold, transferred, transshipped, exported from the United States or re-exported without prior authorization by the U.S. government.

2 VACIS IP6500 testy skanowania Wstęp Firma SAIC przeprowadziła szereg testów rozpoznawania cieczy i obiektów metalowych w środowisku tworzonym przez cysterny do przewozu paliw i beczki na ciężarówkach. 2

3 VACIS IP6500 testy skanowania Konfiguracja testów Skanowano rozmaite konfiguracje prześwietlanych obiektów, z wykorzystaniem cystern samochodowych, beczek na chemikalia, i brył różnych metali. 3

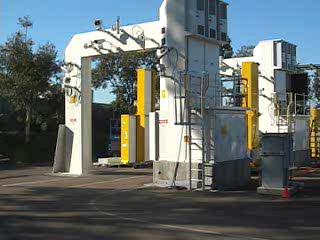

4 VACIS IP6500 testy skanowania Proces skanowania Do testów używano standardowego systemu VACIS IP6500 zainstalowanego na standardowym posterunku kontrolnym. Każdy skan wykonano przy prędkości pojazdu 16 km/h. Każdy samochód przejeżdżał przez system VACIS bez zatrzymywania. Każdy skan był inicjowany automatycznie. 4

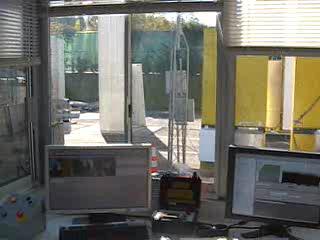

5 VACIS IP testy skanowania Proces skanowania Operator systemu VACIS nadzorował cały proces testowania ze swojego pomieszczenia roboczego. 5

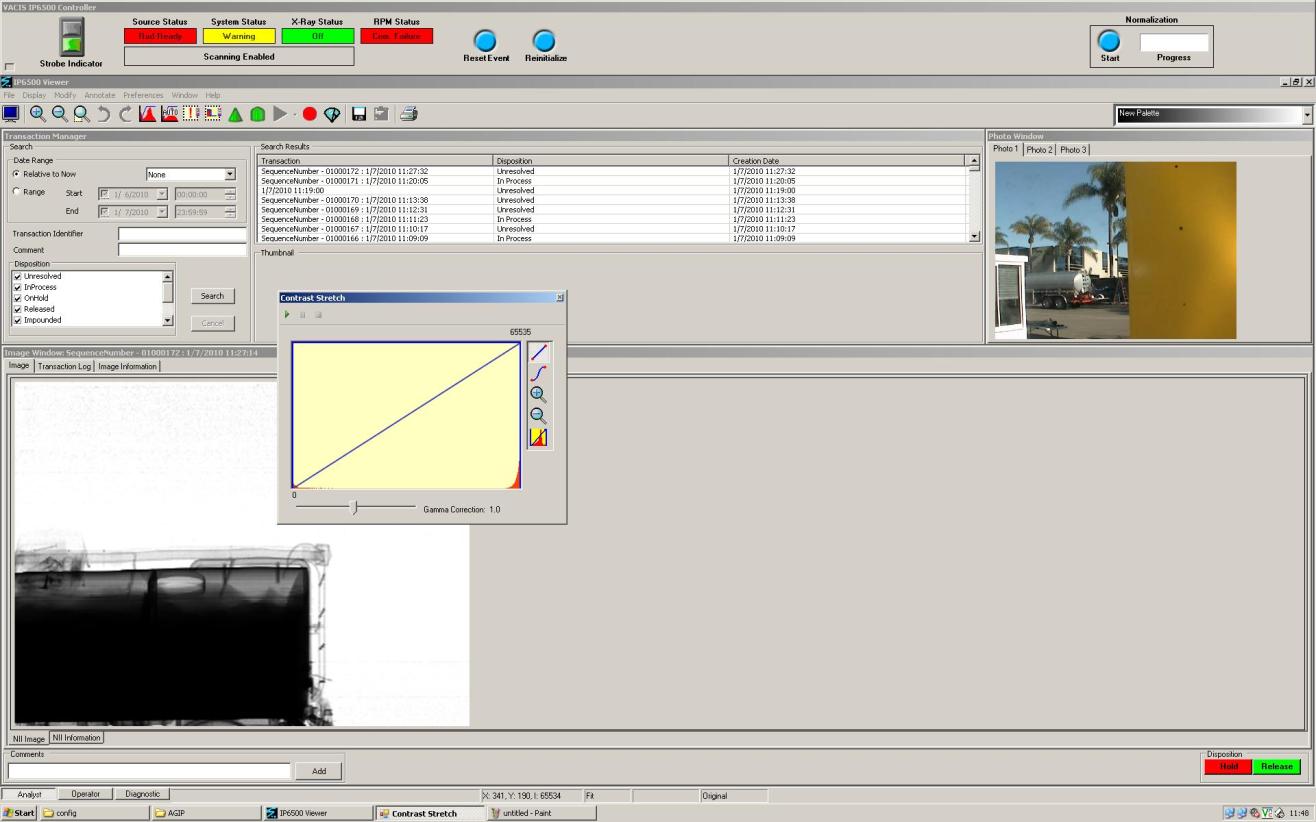

6 VACIS IP6500 testy skanowania Odbiór i obróbka obrazów Obrazy skanów zostały uzyskane i były edytowane w standardowym programie VACIS Viewer. 6

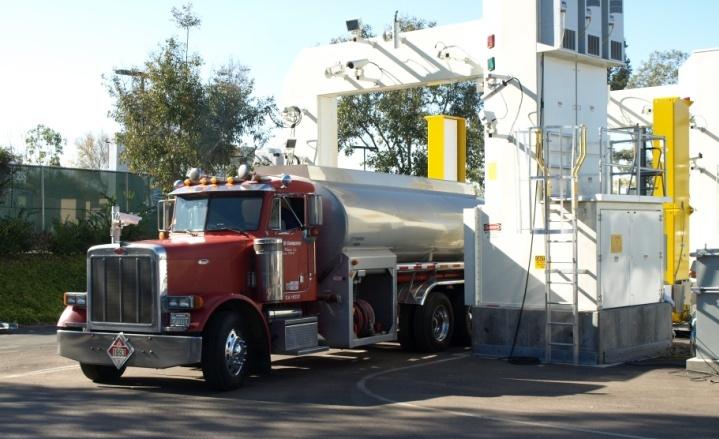

7 Test 1 Cysterna do paliw i blok metalowy Konfiguracja testu Cysterna z olejem napędowym przejechała przez system VACIS bez zatrzymania. Skanowanie rozpoczęło się automatycznie. Penetracja systemu VACIS w oleju napędowym przez stalowy zbiornik wynosi 244 cm. Na skanie będzie widoczny blok stalowy umieszczony za cysterną. 7

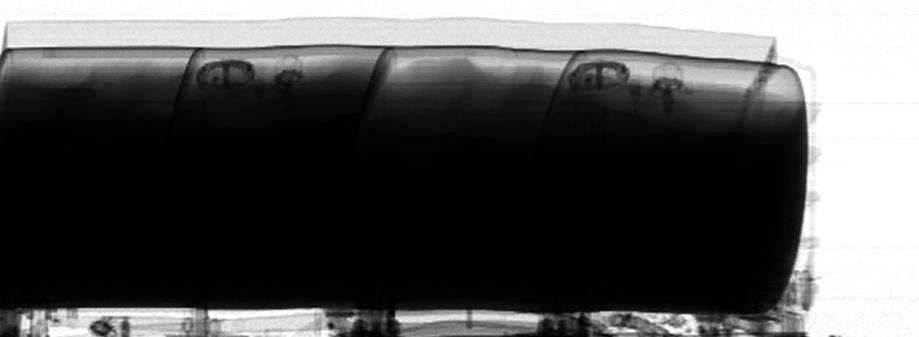

8 Test 1 Cysterna do paliw i blok metalowy Obrazy skanu porównanie Obraz oryginalny Obraz po edycji (zmiana kontrastu) 8

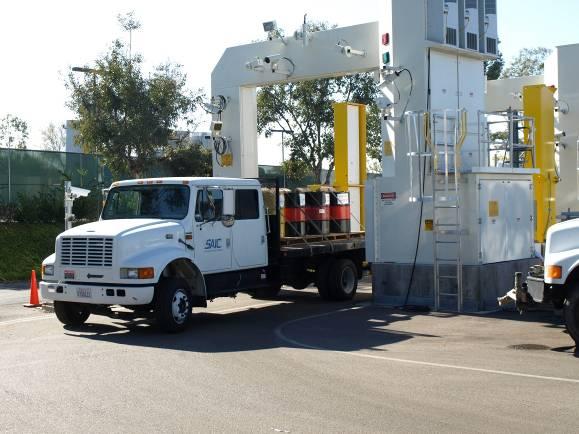

9 Test 2 Benzyna i woda Konfiguracja testu Samochód przejechał przez system VACIS bez zatrzymania. Skanowanie rozpoczęło się automatycznie. Woda Woda Woda Benzyna Beczka benzyny ukryta wśród beczek wody. 9

10 Test 2 Benzyna i woda Obrazy skanu porównanie Obraz oryginalny Po edycji (zmiana kontrastu) Po dalszej edycji (kontrast i kolor) 10

11 Test 2 Benzyna i woda Obrobiony obraz skanu zmieniono kontrast i dodano kolor 11

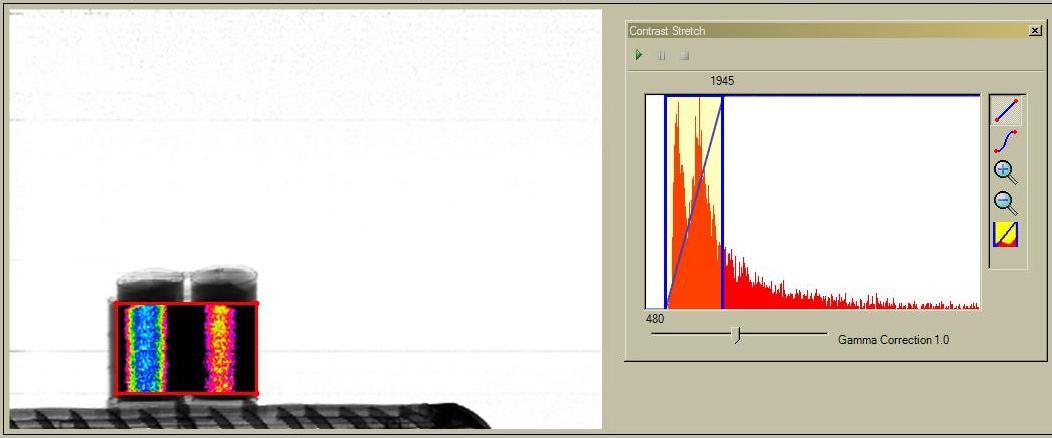

12 Test 2 Benzyna i woda Obrobiony obraz skanu i histogram Piki na gęstościach wody i benzyny 12

13 Test 3 Propan i woda Konfiguracja testu Stalowy zbiornik zawierający propan i wodę 13

14 Test 3 Propan i woda Obrazy skanu porównanie Obraz oryginalny Po edycji (zmiana kontrastu Po dalszej edycji (zmiana kontrastu i kolor) 14

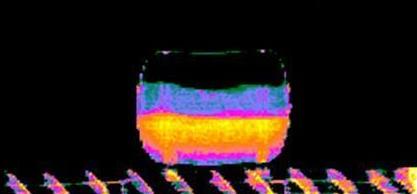

15 Test 3 Propan i woda Obrobiony obraz skanu zmieniono kontrast i dodano kolor 15

16 Test 4 Propan, woda i blok metalowy Konfiguracja testu Aluminiowy blok za zbiornikiem z propanem i wodą 16

17 Test 4 Propan, woda i blok metalowy Obrazy skanu porównanie Obraz oryginalny Po edycji (zmiana kontrastu) Po dalszej edycji (zmiana kontrastu i kolor) 17

18 Test 4 Propan, woda i blok metalowy Obrobiony obraz skanu zmieniono kontrast i dodano kolor 18

19 Test 5 Woda, olej napędowy, benzyna Konfiguracja testu Pięć kolejnych beczek wypełniono: Wodą Benzyną Olejem napędowym Olejem napędowym i wodą Benzyną i wodą 19

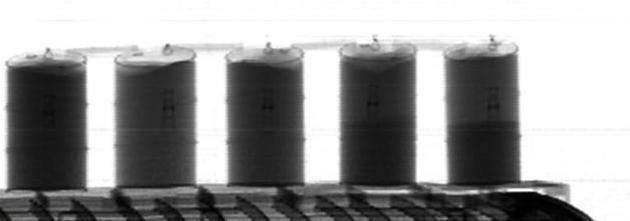

20 Test 5 Woda, olej napędowy, benzyna Oryginalny obraz skanu Woda Benzyna Olej napęd. Olej napęd. Benzyna Woda Woda 20

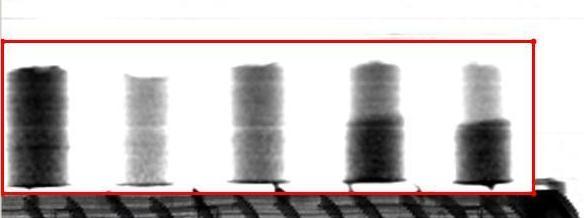

21 Test 5 Woda, olej napędowy, benzyna Obraz po edycji zmieniono kontrast Woda Benzyna Olej napęd. Olej napęd. Benzyna Woda Woda 21

22 Test 5 Woda, olej napędowy, benzyna Obraz po dalszej edycji zmieniono kontrast, dodano kolor Woda Benzyna Olej napęd. Olej napęd. Benzyna Woda Woda 22

23 Test 5 Woda, olej napędowy, benzyna Obrazy skanu porównanie Obraz oryginalny Po edycji (zmiana kontrastu) Po dalszej edycji (zmiana kontrastu i kolor) 23 Woda Benzyna Olej napęd. Olej napęd. Benzyna Woda Woda

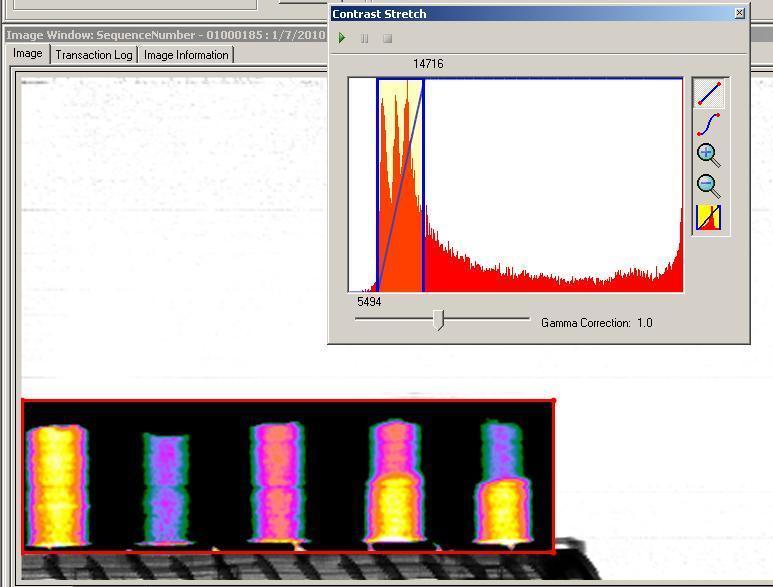

24 Test 5 Woda, olej napędowy, benzyna Obrobiony obraz skanu i histogram Piki na gęstościach: wody, oleju napęd. i benzyny 24

25 Test 6 Beczki i obiekty metalowe Konfiguracja testu Metalowe obiekty ukryte za beczkami: Stalowe klamry Ołowiane bloki 25

26 Test 6 Beczki z płynami i obiekty metalowe Obrazy skanu porównanie Obraz oryginalny Po edycji (zmiana kontrastu) 26
