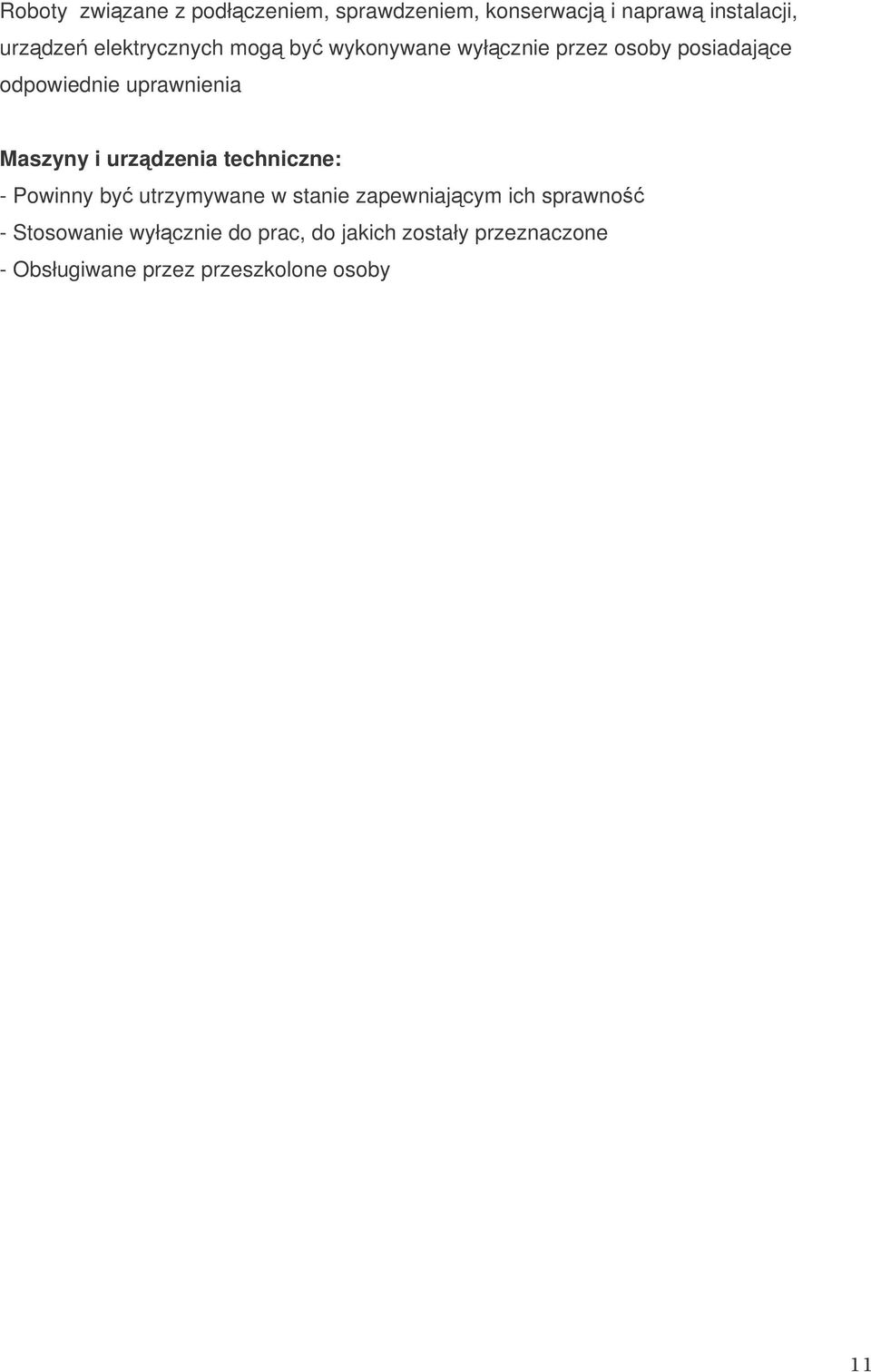

1 Roboty zwizane z podłczeniem, sprawdzeniem, konserwacj i napraw instalacji, urzdze elektrycznych mog by wykonywane wyłcznie przez osoby posiadajce odpowiednie uprawnienia Maszyny i urzdzenia techniczne: - Powinny by utrzymywane w stanie zapewniajcym ich sprawno - Stosowanie wyłcznie do prac, do jakich zostały przeznaczone - Obsługiwane przez przeszkolone osoby 11

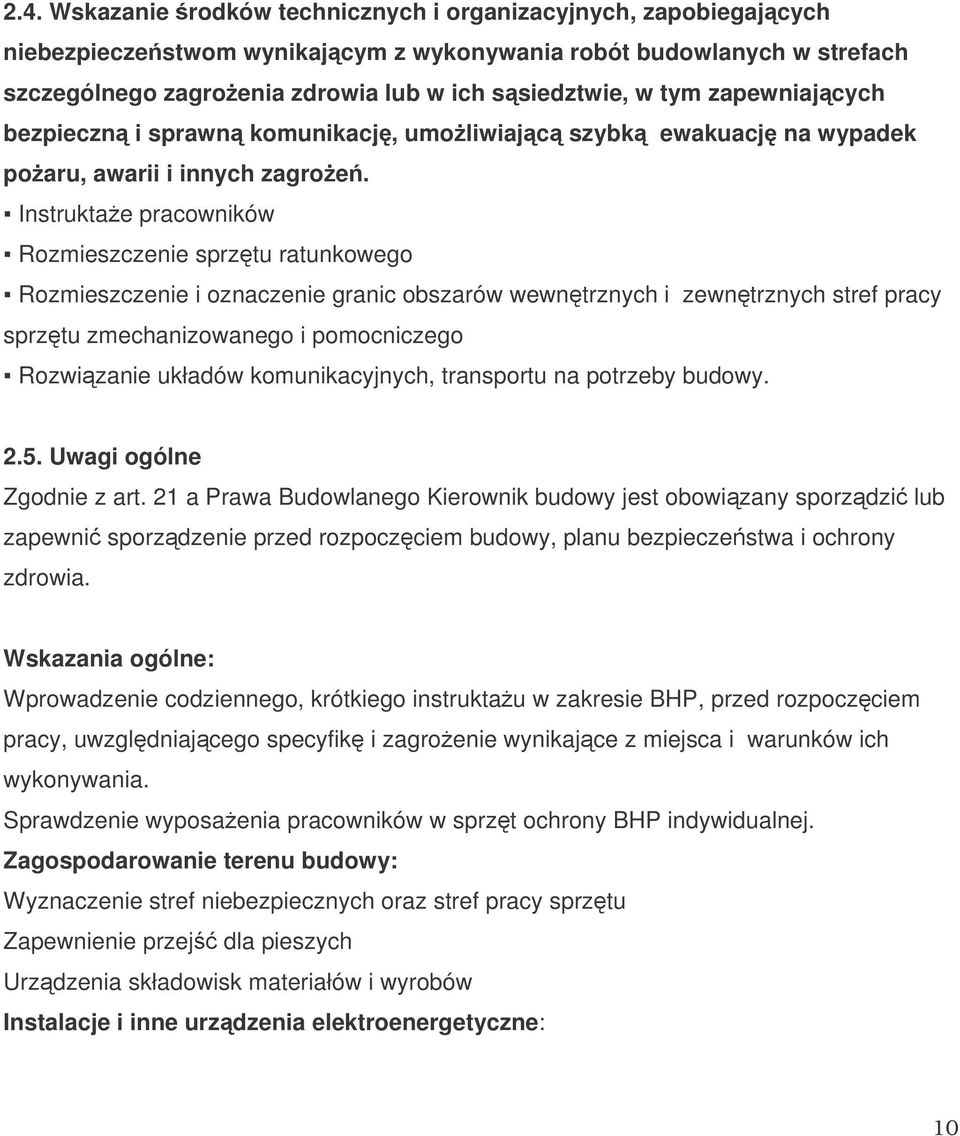

2 2.4. Wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe. Instruktae pracowników Rozmieszczenie sprztu ratunkowego Rozmieszczenie i oznaczenie granic obszarów wewntrznych i zewntrznych stref pracy sprztu zmechanizowanego i pomocniczego Rozwizanie układów komunikacyjnych, transportu na potrzeby budowy Uwagi ogólne Zgodnie z art. 21 a Prawa Budowlanego Kierownik budowy jest obowizany sporzdzi lub zapewni sporzdzenie przed rozpoczciem budowy, planu bezpieczestwa i ochrony zdrowia. Wskazania ogólne: Wprowadzenie codziennego, krótkiego instruktau w zakresie BHP, przed rozpoczciem pracy, uwzgldniajcego specyfik i zagroenie wynikajce z miejsca i warunków ich wykonywania. Sprawdzenie wyposaenia pracowników w sprzt ochrony BHP indywidualnej. Zagospodarowanie terenu budowy: Wyznaczenie stref niebezpiecznych oraz stref pracy sprztu Zapewnienie przej dla pieszych Urzdzenia składowisk materiałów i wyrobów Instalacje i inne urzdzenia elektroenergetyczne: 10

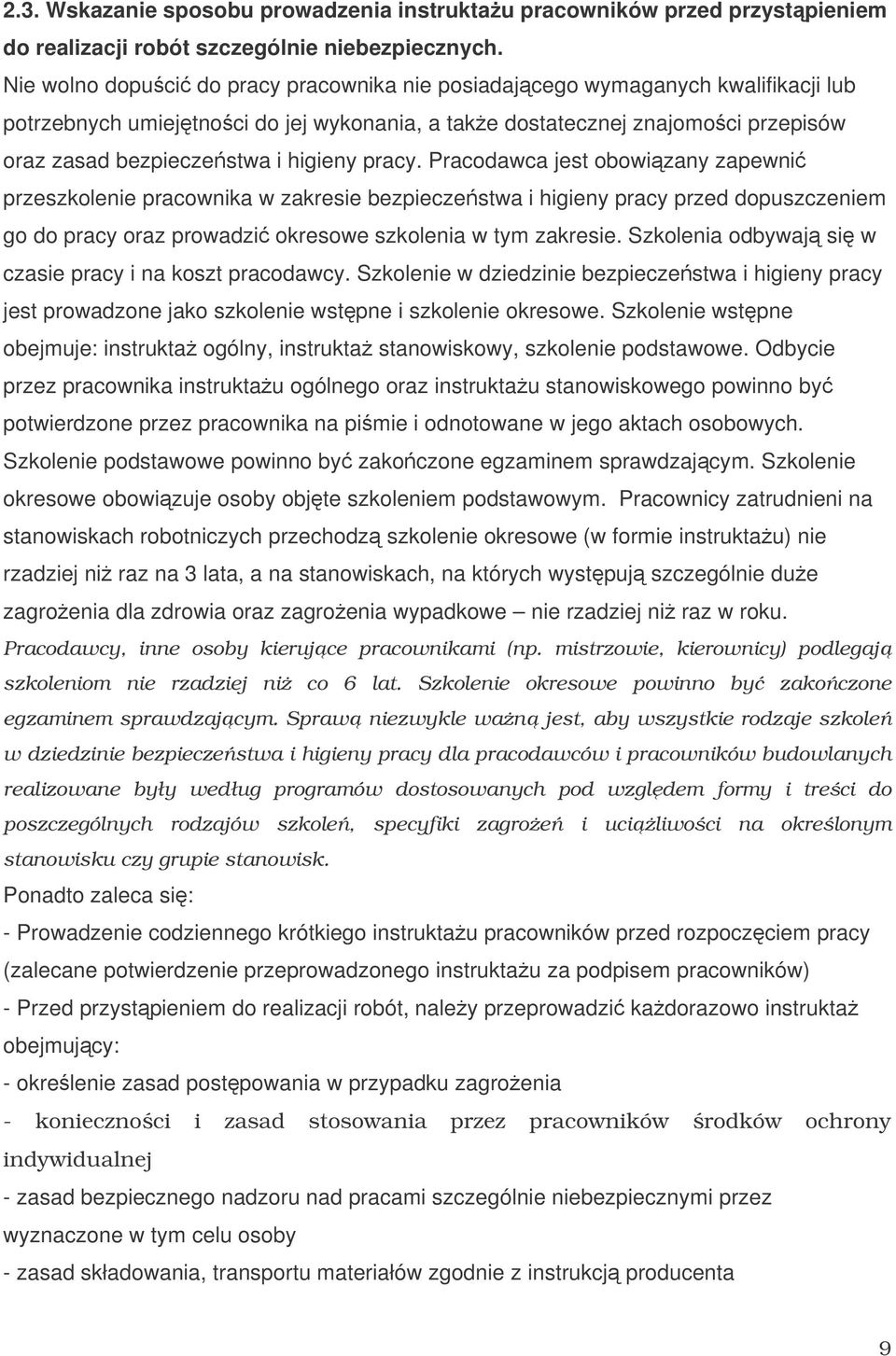

3 2.3. Wskazanie sposobu prowadzenia instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych. Nie wolno dopuci do pracy pracownika nie posiadajcego wymaganych kwalifikacji lub potrzebnych umiejtnoci do jej wykonania, a take dostatecznej znajomoci przepisów oraz zasad bezpieczestwa i higieny pracy. Pracodawca jest obowizany zapewni przeszkolenie pracownika w zakresie bezpieczestwa i higieny pracy przed dopuszczeniem go do pracy oraz prowadzi okresowe szkolenia w tym zakresie. Szkolenia odbywaj si w czasie pracy i na koszt pracodawcy. Szkolenie w dziedzinie bezpieczestwa i higieny pracy jest prowadzone jako szkolenie wstpne i szkolenie okresowe. Szkolenie wstpne obejmuje: instrukta ogólny, instrukta stanowiskowy, szkolenie podstawowe. Odbycie przez pracownika instruktau ogólnego oraz instruktau stanowiskowego powinno by potwierdzone przez pracownika na pimie i odnotowane w jego aktach osobowych. Szkolenie podstawowe powinno by zakoczone egzaminem sprawdzajcym. Szkolenie okresowe obowizuje osoby objte szkoleniem podstawowym. Pracownicy zatrudnieni na stanowiskach robotniczych przechodz szkolenie okresowe (w formie instruktau) nie rzadziej ni raz na 3 lata, a na stanowiskach, na których wystpuj szczególnie due zagroenia dla zdrowia oraz zagroenia wypadkowe nie rzadziej ni raz w roku. Pracodawcy, inne osoby kierujce pracownikami (np. mistrzowie, kierownicy) podlegaj szkoleniom nie rzadziej ni co 6 lat. Szkolenie okresowe powinno by zakoczone egzaminem sprawdzajcym. Spraw niezwykle wan jest, aby wszystkie rodzaje szkole w dziedzinie bezpieczestwa i higieny pracy dla pracodawców i pracowników budowlanych realizowane były według programów dostosowanych pod wzgldem formy i treci do poszczególnych rodzajów szkole, specyfiki zagroe i uciliwoci na okrelonym stanowisku czy grupie stanowisk. Ponadto zaleca si: - Prowadzenie codziennego krótkiego instruktau pracowników przed rozpoczciem pracy (zalecane potwierdzenie przeprowadzonego instruktau za podpisem pracowników) - Przed przystpieniem do realizacji robót, naley przeprowadzi kadorazowo instrukta obejmujcy: - okrelenie zasad postpowania w przypadku zagroenia - koniecznoci i zasad stosowania przez pracowników rodków ochrony indywidualnej - zasad bezpiecznego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby - zasad składowania, transportu materiałów zgodnie z instrukcj producenta 9

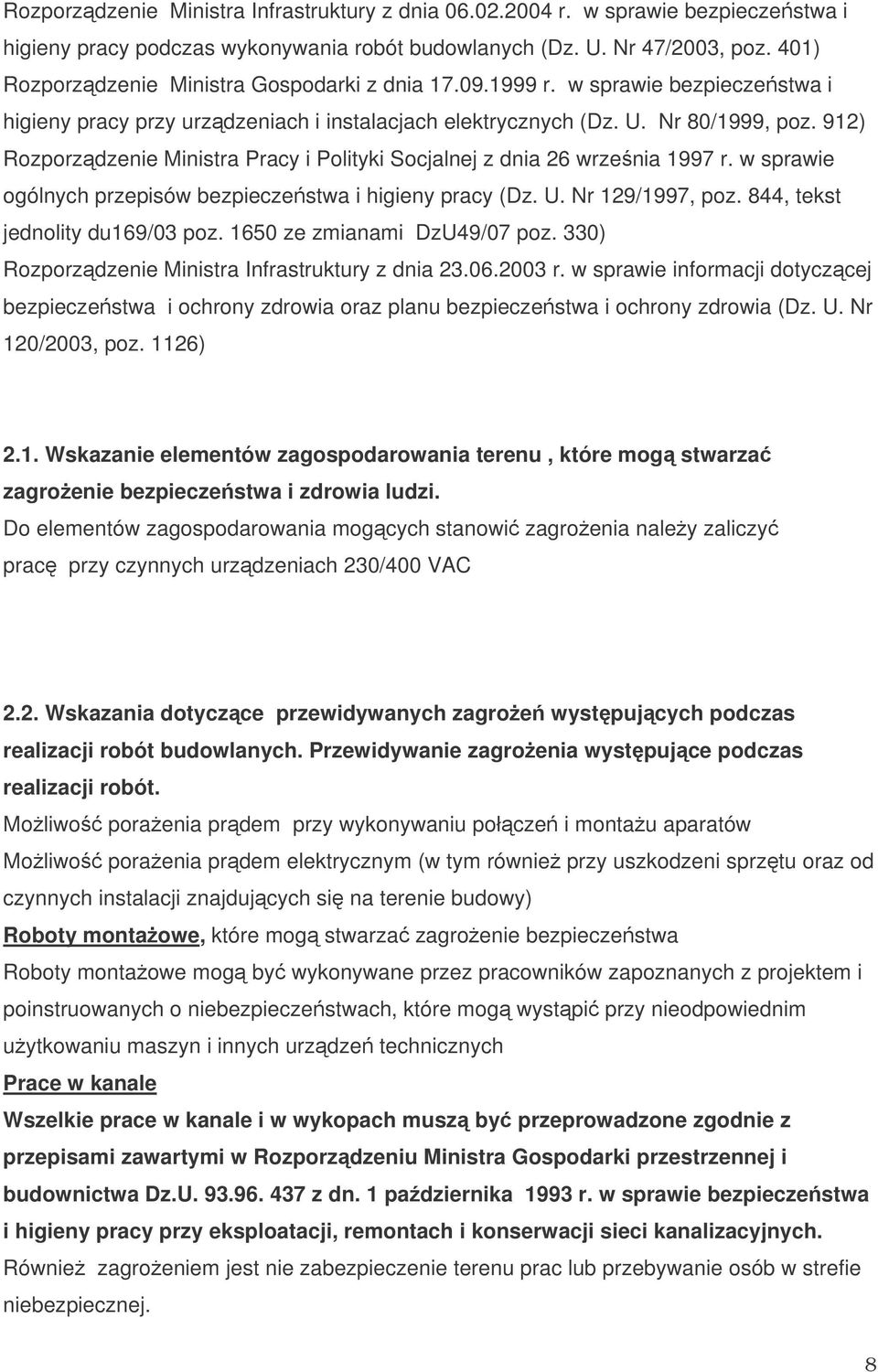

4 Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/2003, poz. 401) Rozporzdzenie Ministra Gospodarki z dnia r. w sprawie bezpieczestwa i higieny pracy przy urzdzeniach i instalacjach elektrycznych (Dz. U. Nr 80/1999, poz. 912) Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzenia 1997 r. w sprawie ogólnych przepisów bezpieczestwa i higieny pracy (Dz. U. Nr 129/1997, poz. 844, tekst jednolity du169/03 poz ze zmianami DzU49/07 poz. 330) Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia (Dz. U. Nr 120/2003, poz. 1126) 2.1. Wskazanie elementów zagospodarowania terenu, które mog stwarza zagroenie bezpieczestwa i zdrowia ludzi. Do elementów zagospodarowania mogcych stanowi zagroenia naley zaliczy prac przy czynnych urzdzeniach 230/400 VAC 2.2. Wskazania dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót budowlanych. Przewidywanie zagroenia wystpujce podczas realizacji robót. Moliwo poraenia prdem przy wykonywaniu połcze i montau aparatów Moliwo poraenia prdem elektrycznym (w tym równie przy uszkodzeni sprztu oraz od czynnych instalacji znajdujcych si na terenie budowy) Roboty montaowe, które mog stwarza zagroenie bezpieczestwa Roboty montaowe mog by wykonywane przez pracowników zapoznanych z projektem i poinstruowanych o niebezpieczestwach, które mog wystpi przy nieodpowiednim uytkowaniu maszyn i innych urzdze technicznych Prace w kanale Wszelkie prace w kanale i w wykopach musz by przeprowadzone zgodnie z przepisami zawartymi w Rozporzdzeniu Ministra Gospodarki przestrzennej i budownictwa Dz.U z dn. 1 padziernika 1993 r. w sprawie bezpieczestwa i higieny pracy przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych. Równie zagroeniem jest nie zabezpieczenie terenu prac lub przebywanie osób w strefie niebezpiecznej. 8

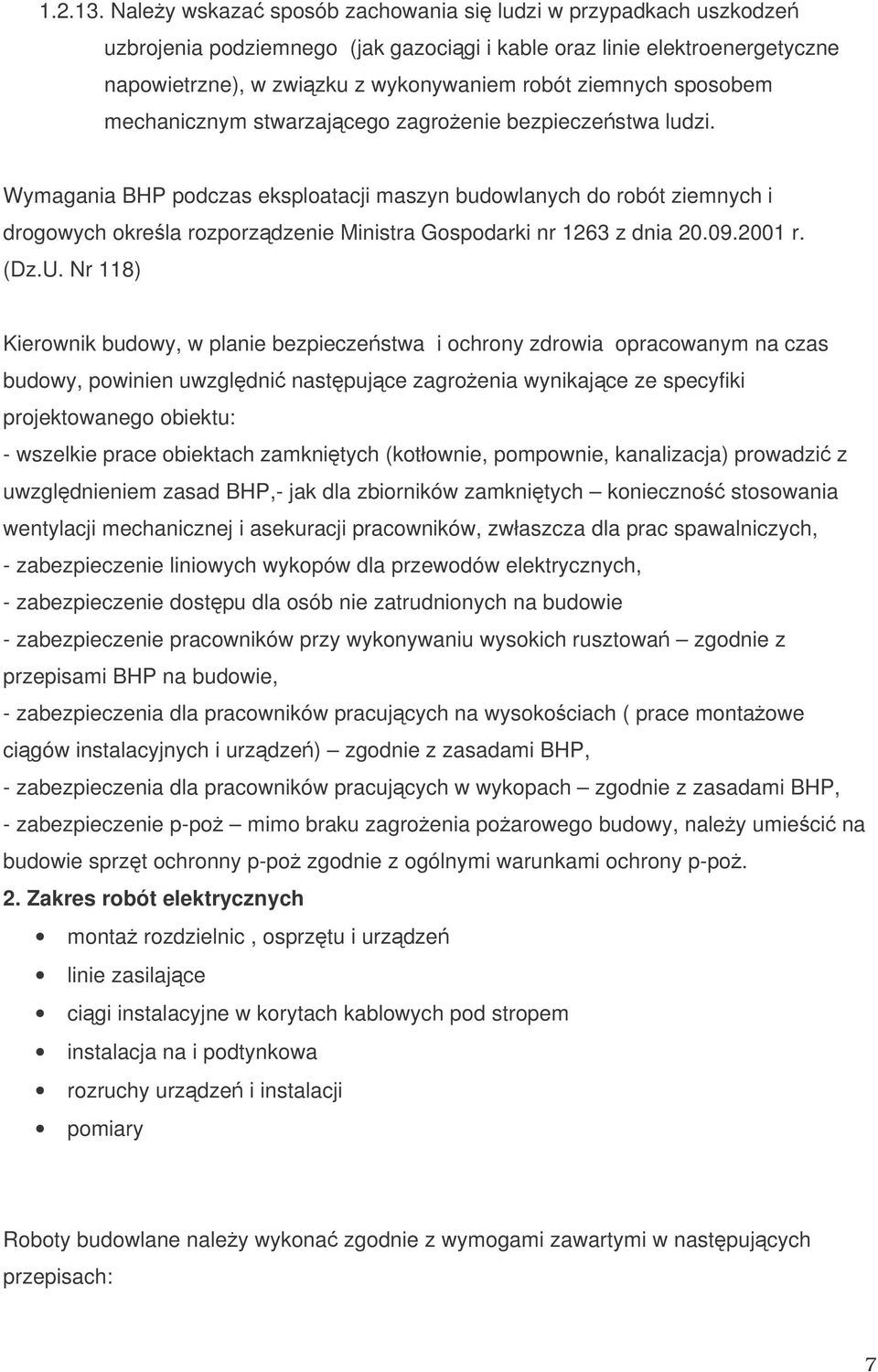

5 Naley wskaza sposób zachowania si ludzi w przypadkach uszkodze uzbrojenia podziemnego (jak gazocigi i kable oraz linie elektroenergetyczne napowietrzne), w zwizku z wykonywaniem robót ziemnych sposobem mechanicznym stwarzajcego zagroenie bezpieczestwa ludzi. Wymagania BHP podczas eksploatacji maszyn budowlanych do robót ziemnych i drogowych okrela rozporzdzenie Ministra Gospodarki nr 1263 z dnia r. (Dz.U. Nr 118) Kierownik budowy, w planie bezpieczestwa i ochrony zdrowia opracowanym na czas budowy, powinien uwzgldni nastpujce zagroenia wynikajce ze specyfiki projektowanego obiektu: - wszelkie prace obiektach zamknitych (kotłownie, pompownie, kanalizacja) prowadzi z uwzgldnieniem zasad BHP,- jak dla zbiorników zamknitych konieczno stosowania wentylacji mechanicznej i asekuracji pracowników, zwłaszcza dla prac spawalniczych, - zabezpieczenie liniowych wykopów dla przewodów elektrycznych, - zabezpieczenie dostpu dla osób nie zatrudnionych na budowie - zabezpieczenie pracowników przy wykonywaniu wysokich rusztowa zgodnie z przepisami BHP na budowie, - zabezpieczenia dla pracowników pracujcych na wysokociach ( prace montaowe cigów instalacyjnych i urzdze) zgodnie z zasadami BHP, - zabezpieczenia dla pracowników pracujcych w wykopach zgodnie z zasadami BHP, - zabezpieczenie p-po mimo braku zagroenia poarowego budowy, naley umieci na budowie sprzt ochronny p-po zgodnie z ogólnymi warunkami ochrony p-po. 2. Zakres robót elektrycznych monta rozdzielnic, osprztu i urzdze linie zasilajce cigi instalacyjne w korytach kablowych pod stropem instalacja na i podtynkowa rozruchy urzdze i instalacji pomiary Roboty budowlane naley wykona zgodnie z wymogami zawartymi w nastpujcych przepisach: 7

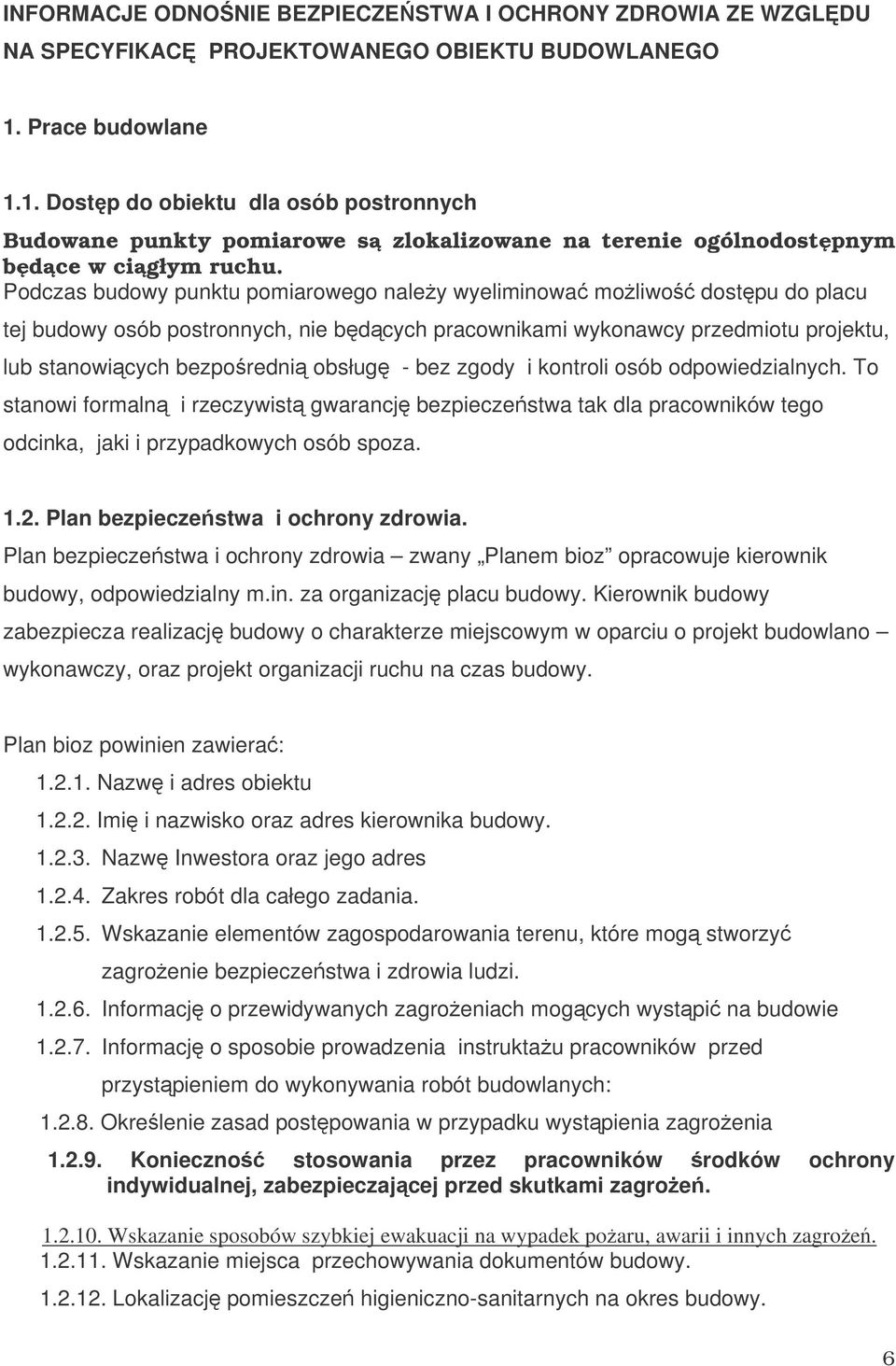

6 INFORMACJE ODNONIE BEZPIECZE STWA I OCHRONY ZDROWIA ZE WZGLDU NA SPECYFIKAC PROJEKTOWANEGO OBIEKTU BUDOWLANEGO 1. Prace budowlane 1.1. Dostp do obiektu dla osób postronnych Budowane punkty pomiarowe s zlokalizowane na terenie ogólnodostpnym bdce w cigłym ruchu. Podczas budowy punktu pomiarowego naley wyeliminowa moliwo dostpu do placu tej budowy osób postronnych, nie bdcych pracownikami wykonawcy przedmiotu projektu, lub stanowicych bezporedni obsług - bez zgody i kontroli osób odpowiedzialnych. To stanowi formaln i rzeczywist gwarancj bezpieczestwa tak dla pracowników tego odcinka, jaki i przypadkowych osób spoza Plan bezpieczestwa i ochrony zdrowia. Plan bezpieczestwa i ochrony zdrowia zwany Planem bioz opracowuje kierownik budowy, odpowiedzialny m.in. za organizacj placu budowy. Kierownik budowy zabezpiecza realizacj budowy o charakterze miejscowym w oparciu o projekt budowlano wykonawczy, oraz projekt organizacji ruchu na czas budowy. Plan bioz powinien zawiera: Nazw i adres obiektu Imi i nazwisko oraz adres kierownika budowy Nazw Inwestora oraz jego adres Zakres robót dla całego zadania Wskazanie elementów zagospodarowania terenu, które mog stworzy zagroenie bezpieczestwa i zdrowia ludzi Informacj o przewidywanych zagroeniach mogcych wystpi na budowie Informacj o sposobie prowadzenia instruktau pracowników przed przystpieniem do wykonywania robót budowlanych: Okrelenie zasad postpowania w przypadku wystpienia zagroenia Konieczno stosowania przez pracowników rodków ochrony indywidualnej, zabezpieczajcej przed skutkami zagroe Wskazanie sposobów szybkiej ewakuacji na wypadek poaru, awarii i innych zagroe Wskazanie miejsca przechowywania dokumentów budowy Lokalizacj pomieszcze higieniczno-sanitarnych na okres budowy. 6

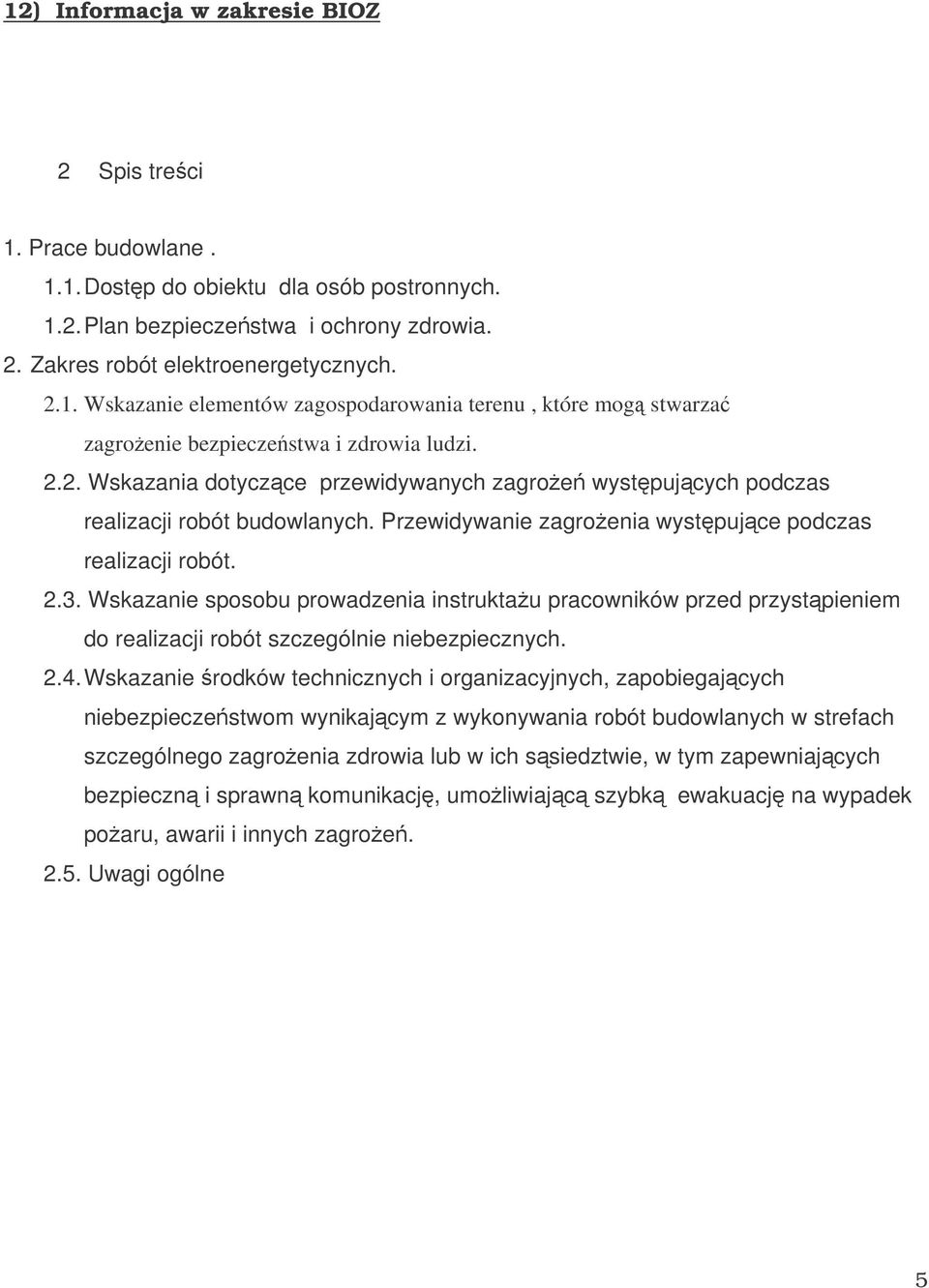

7 12) Informacja w zakresie BIOZ 2 Spis treci 1. Prace budowlane Dostp do obiektu dla osób postronnych Plan bezpieczestwa i ochrony zdrowia. 2. Zakres robót elektroenergetycznych Wskazanie elementów zagospodarowania terenu, które mog stwarza zagroenie bezpieczestwa i zdrowia ludzi Wskazania dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót budowlanych. Przewidywanie zagroenia wystpujce podczas realizacji robót Wskazanie sposobu prowadzenia instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych Wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe Uwagi ogólne 5

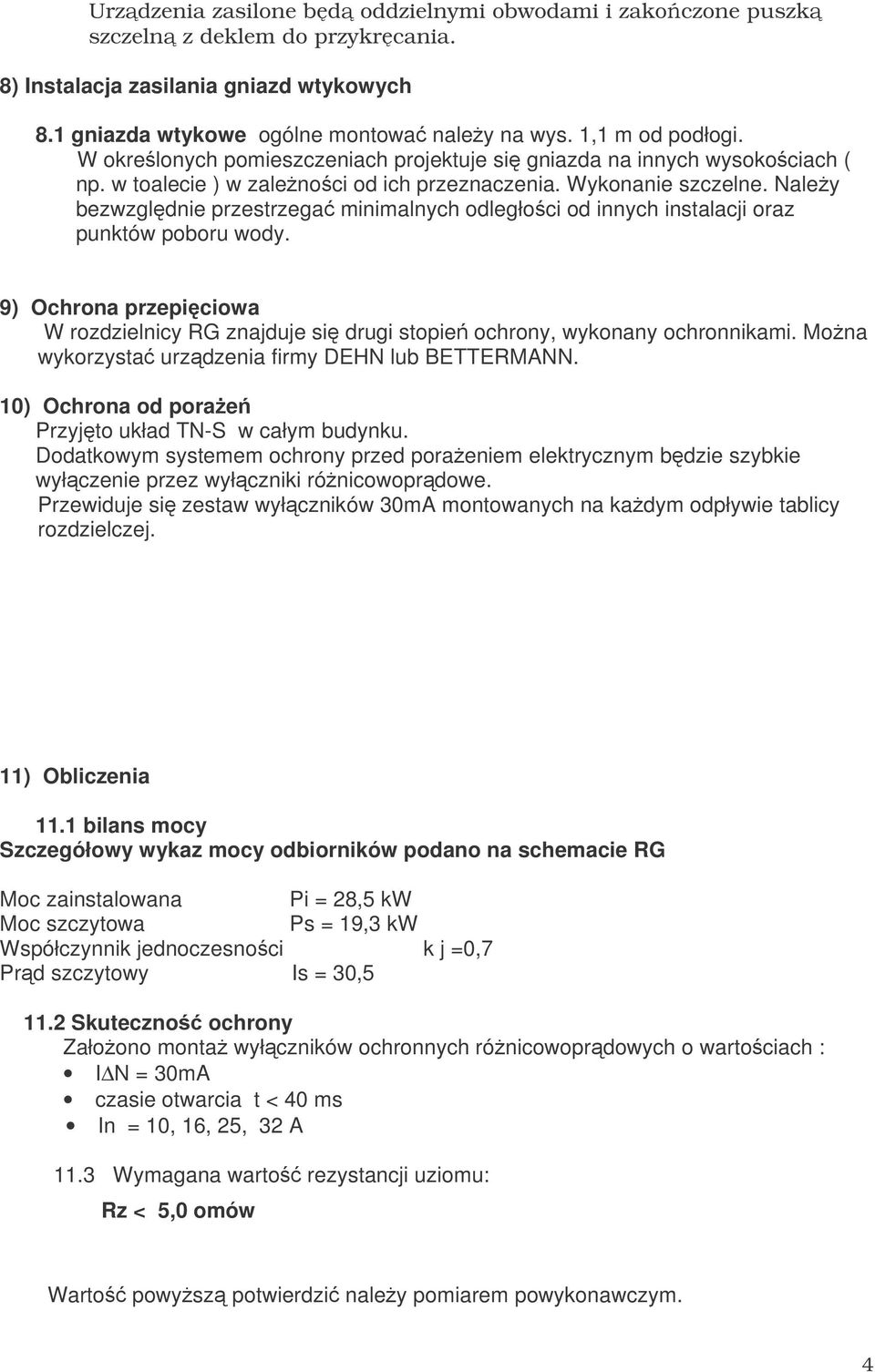

8 Urzdzenia zasilone bd oddzielnymi obwodami i zakoczone puszk szczeln z deklem do przykrcania. 8) Instalacja zasilania gniazd wtykowych 8.1 gniazda wtykowe ogólne montowa naley na wys. 1,1 m od podłogi. W okrelonych pomieszczeniach projektuje si gniazda na innych wysokociach ( np. w toalecie ) w zalenoci od ich przeznaczenia. Wykonanie szczelne. Naley bezwzgldnie przestrzega minimalnych odległoci od innych instalacji oraz punktów poboru wody. 9) Ochrona przepiciowa W rozdzielnicy RG znajduje si drugi stopie ochrony, wykonany ochronnikami. Mona wykorzysta urzdzenia firmy DEHN lub BETTERMANN. 10) Ochrona od porae Przyjto układ TN-S w całym budynku. Dodatkowym systemem ochrony przed poraeniem elektrycznym bdzie szybkie wyłczenie przez wyłczniki rónicowoprdowe. Przewiduje si zestaw wyłczników 30mA montowanych na kadym odpływie tablicy rozdzielczej. 11) Obliczenia 11.1 bilans mocy Szczegółowy wykaz mocy odbiorników podano na schemacie RG Moc zainstalowana Pi = 28,5 kw Moc szczytowa Ps = 19,3 kw Współczynnik jednoczesnoci k j =0,7 Prd szczytowy Is = 30, Skuteczno ochrony Załoono monta wyłczników ochronnych rónicowoprdowych o wartociach : I N = 30mA czasie otwarcia t < 40 ms In = 10, 16, 25, 32 A 11.3 Wymagana warto rezystancji uziomu: Rz < 5,0 omów Warto powysz potwierdzi naley pomiarem powykonawczym. 4

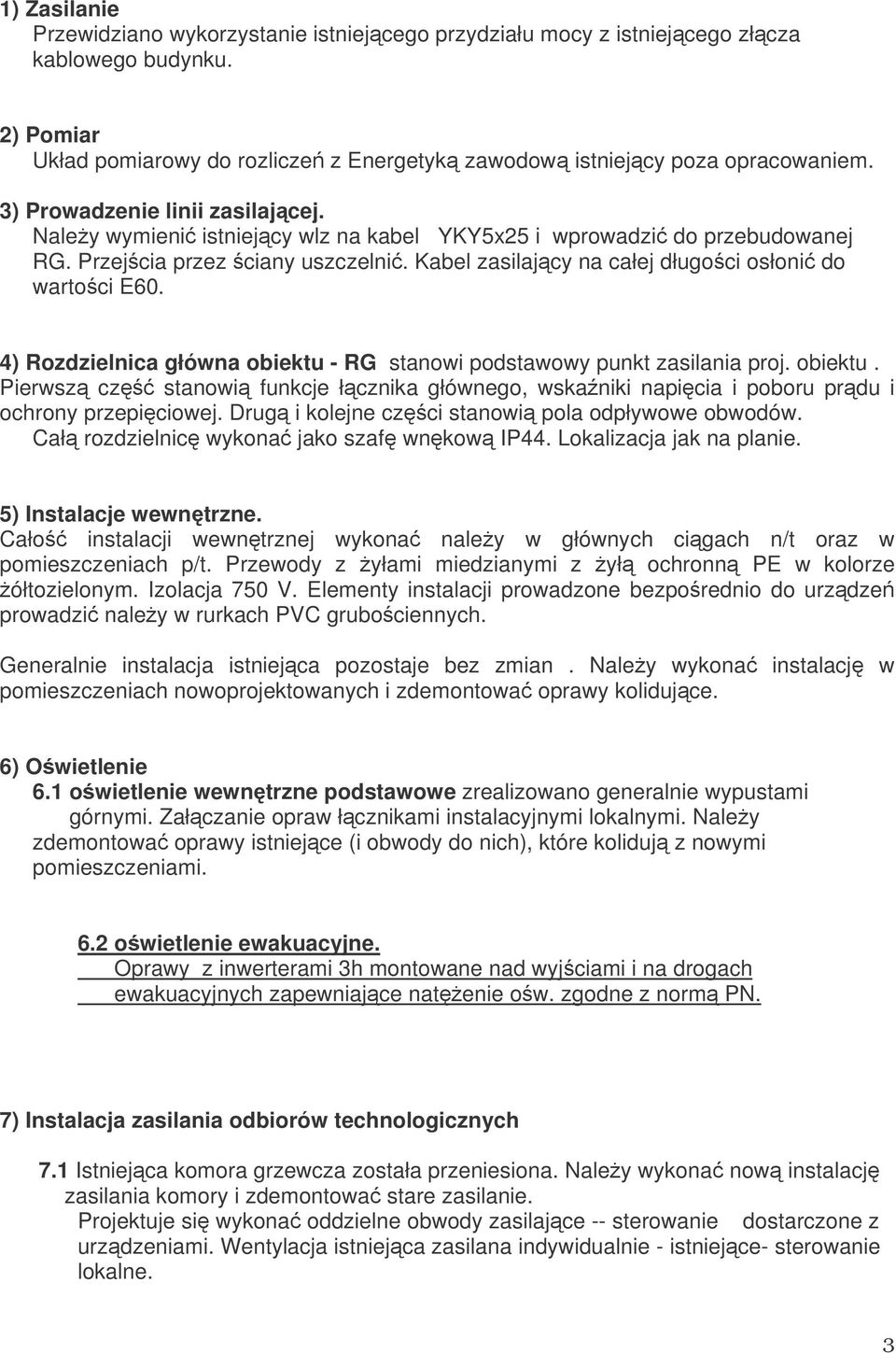

9 1) Zasilanie Przewidziano wykorzystanie istniejcego przydziału mocy z istniejcego złcza kablowego budynku. 2) Pomiar Układ pomiarowy do rozlicze z Energetyk zawodow istniejcy poza opracowaniem. 3) Prowadzenie linii zasilajcej. Naley wymieni istniejcy wlz na kabel YKY5x25 i wprowadzi do przebudowanej RG. Przejcia przez ciany uszczelni. Kabel zasilajcy na całej długoci osłoni do wartoci E60. 4) Rozdzielnica główna obiektu - RG stanowi podstawowy punkt zasilania proj. obiektu. Pierwsz cz stanowi funkcje łcznika głównego, wskaniki napicia i poboru prdu i ochrony przepiciowej. Drug i kolejne czci stanowi pola odpływowe obwodów. Cał rozdzielnic wykona jako szaf wnkow IP44. Lokalizacja jak na planie. 5) Instalacje wewntrzne. Cało instalacji wewntrznej wykona naley w głównych cigach n/t oraz w pomieszczeniach p/t. Przewody z yłami miedzianymi z ył ochronn PE w kolorze ółtozielonym. Izolacja 750 V. Elementy instalacji prowadzone bezporednio do urzdze prowadzi naley w rurkach PVC grubociennych. Generalnie instalacja istniejca pozostaje bez zmian. Naley wykona instalacj w pomieszczeniach nowoprojektowanych i zdemontowa oprawy kolidujce. 6) Owietlenie 6.1 owietlenie wewntrzne podstawowe zrealizowano generalnie wypustami górnymi. Załczanie opraw łcznikami instalacyjnymi lokalnymi. Naley zdemontowa oprawy istniejce (i obwody do nich), które koliduj z nowymi pomieszczeniami. 6.2 owietlenie ewakuacyjne. Oprawy z inwerterami 3h montowane nad wyjciami i na drogach ewakuacyjnych zapewniajce natenie ow. zgodne z norm PN. 7) Instalacja zasilania odbiorów technologicznych 7.1 Istniejca komora grzewcza została przeniesiona. Naley wykona now instalacj zasilania komory i zdemontowa stare zasilanie. Projektuje si wykona oddzielne obwody zasilajce -- sterowanie dostarczone z urzdzeniami. Wentylacja istniejca zasilana indywidualnie - istniejce- sterowanie lokalne. 3

10 Spis Zawartoci: 1.1 Opis techniczny dla czci elektro-energetycznej Zawarto: 1) Zasilanie 2) Pomiar 3) Prowadzenie linii zasilajcej 4) Rozdzielnica główna obiektu RG 5) Instalacje wewntrzne 6) Owietlenie 7) Instalacja zasilania odbiorów technologicznych 8) Instalacja zasilania gniazd wtyczkowych 9) Ochrona przepiciowa 10) Ochrona od porae 11) Obliczenia 12) Informacja o zakresie BIOZ 13) Kopie uprawnie i wpisów do Izby 14) Owiadczenie o kompletnoci 15) Rysunki - Plan instalacji do demontau rys nr E_01 - Plan instalacji owietleniowej cz.1 rys nr E_02 - Plan instalacji owietlenia cz.2 rys nr E_03 - Plan instalacji gniazd wtyczkowych rys nr E_04 - Plan dachu instalacja odgromowa rys nr E_05 - Schemat zasilania i rozdzielnicy RG rys nr E_06 2

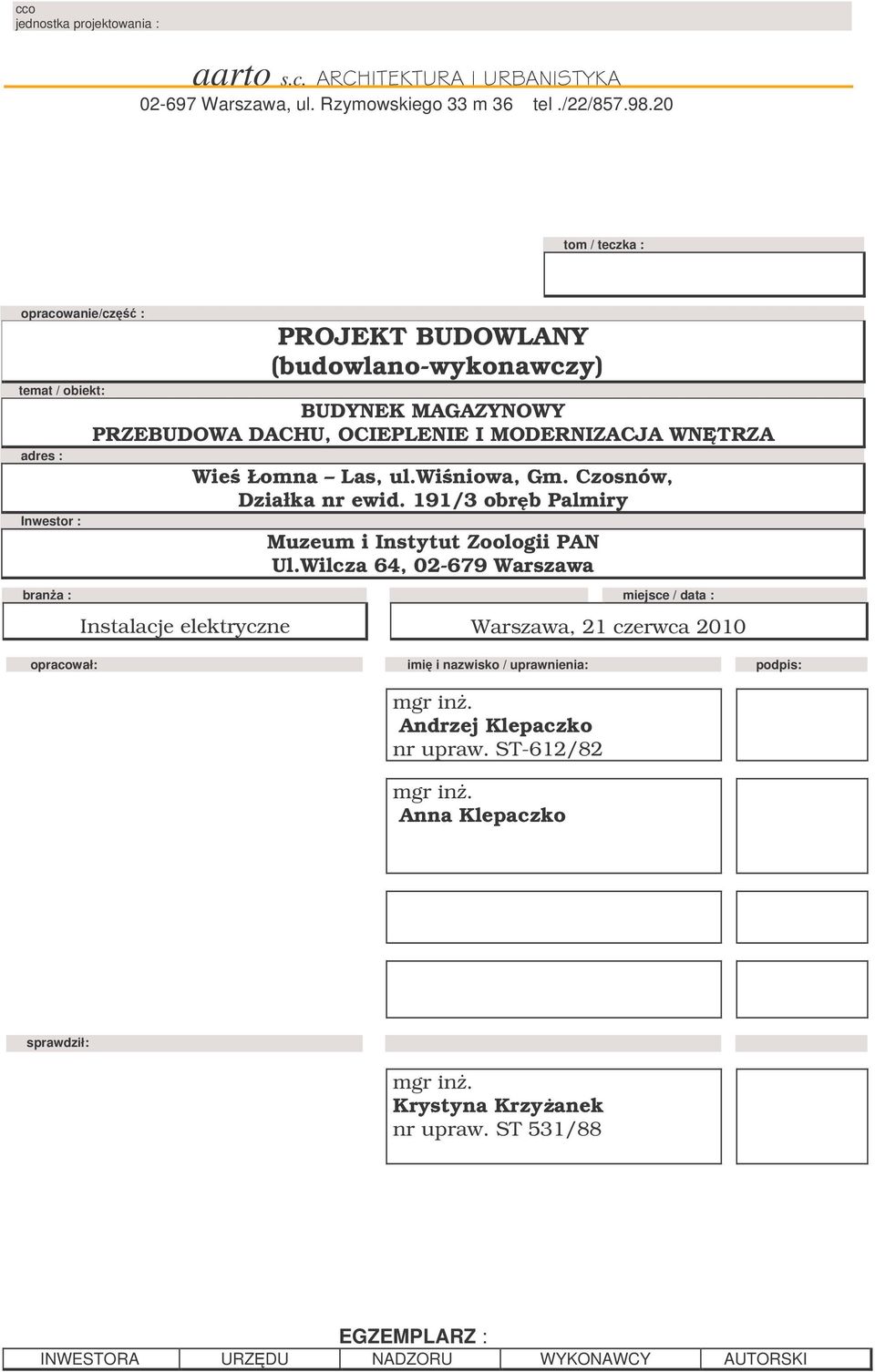

11 cco jednostka projektowania : aarto s.c Warszawa, ul. Rzymowskiego 33 m 36 tel./22/ tom / teczka : opracowanie/cz : temat / obiekt: adres : Inwestor : PROJEKT BUDOWLANY (budowlano-wykonawczy) BUDYNEK MAGAZYNOWY PRZEBUDOWA DACHU, OCIEPLENIE I MODERNIZACJA WNTRZA Wie Łomna Las, ul.winiowa, Gm. Czosnów, Działka nr ewid. 191/3 obrb Palmiry Muzeum i Instytut Zoologii PAN Ul.Wilcza 64, Warszawa brana : miejsce / data : Instalacje elektryczne Warszawa, 21 czerwca 2010 opracował: imi i nazwisko / uprawnienia: podpis: mgr in. Andrzej Klepaczko nr upraw. ST-612/82 mgr in. Anna Klepaczko sprawdził: mgr in. Krystyna Krzyanek nr upraw. ST 531/88 EGZEMPLARZ : INWESTORA URZ DU NADZORU WYKONAWCY AUTORSKI
