1 ZAWARTO TECZKI I. Cz opisowa 1. Opis techniczny 2. Specyfikacja techniczna wykonania i odbioru robót 3. Informacja dotyczca Bezpieczestwa i Ochrony Zdrowia II. Cz rysunkowa 1. Orientacja 1 : Sytuacja 1 : Elewacje istniejca i po przebudowie 1 : Elewacje po przebudowie detale 1 : Przekroje klatka nr : Przekroje klatka nr 94 1 : Zestawienie stolarki okiennej

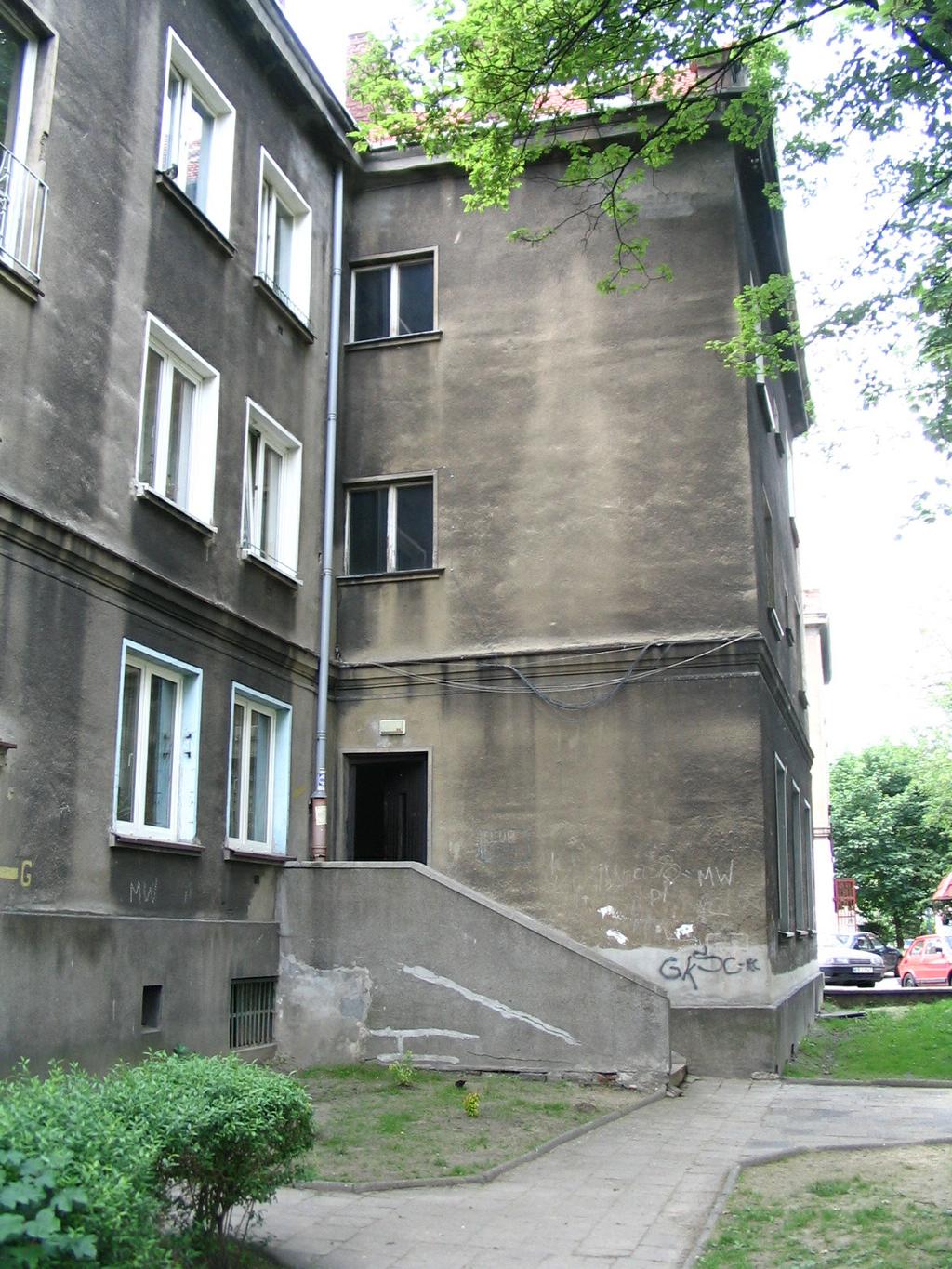

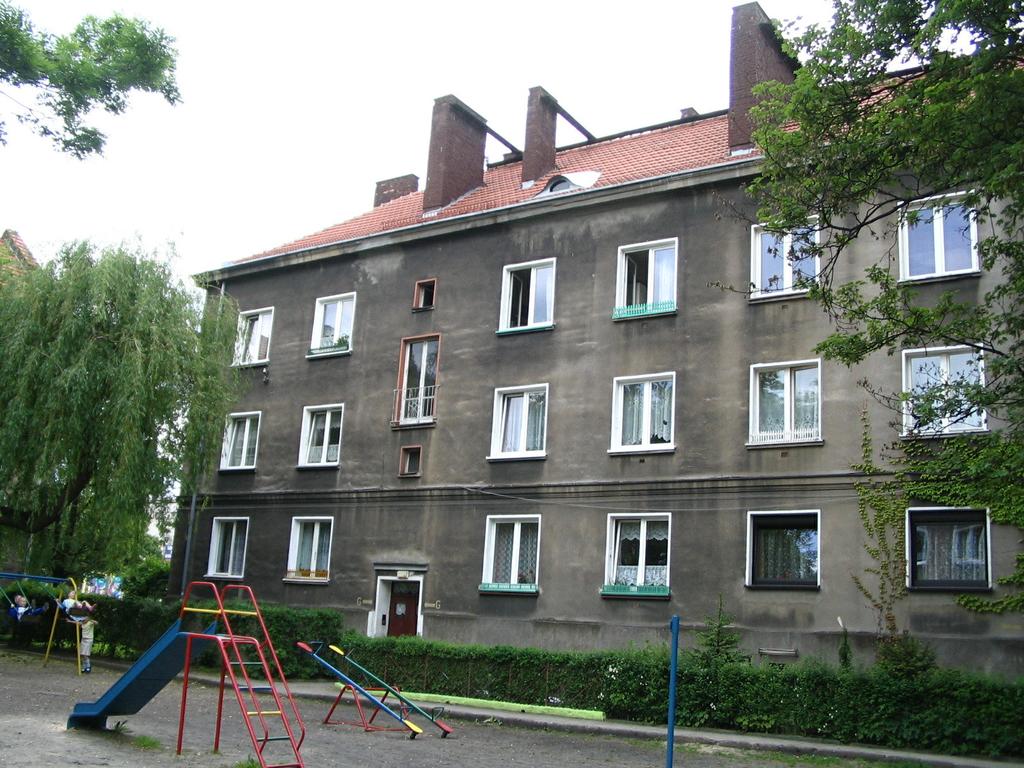

2 OPIS TECZNICZNY do projektu przebudowy cian okiennych klatek schodowych w budynku mieszkalnym Tychy ul Budowlanych Podstawa opracowania 1.1 Zlecenie MZBM Zakład Budetowy w Tychach NR ROM II / D /13/ 04/06 z dnia r. 1.2 Inwentaryzacja wykonana przez autorów niniejszego opracowania. 2. Opis budynku 2.1 Połoenie budynki mieszkalne wielorodzinne usytuowan s w Tychach przy ul. Budowlanych nr Zakres zmian nr 88, 90, Zdemontowa istniejc stolark okienn i balustrady stalowe 3.2 Zmniejszy otwory okienne w oknach balkonowych przez zamurowanie bloczkami gazobetonowymi kl. PP3 gr 36,5 cm z zastosowaniem kleju lub zaprawy ciepłochronnej. 3.3 Zabudowa now stolark okienn z PCV ( biał ) wg zestawienia 3.4 Zamontowa nowe parapety zewntrzne z blachy powlekanej brzowej. Dotyczy to równie parapetów w miejscu istniejcego parapetu okna balkonowego 3.5 Zabudowa luxfery 20 x 20 cm białe gładkie w miejsce okien nad 2 pitrem 3.6 Zamontowa parapety wewntrzne c PCV 3.3 Uzupełni tynki zewntrzne i wewntrzne 3.4 Wykona sztukateri z naklejonej płyty styropianu gr. 2 cm 3.5 Pomalowa ciany wewntrzne na kolor biały farb emulsyjn 3.6 Pomalowa ciany zewntrzne farb emulsyjn zewntrzn na kolor wg opisu 4. Zakres zmian nr Zdemontowa istniejc stolark okienn 3.7 Zmniejszy otwory okienne w oknach balkonowych przez zamurowanie bloczkami gazobetonowymi kl. PP3 gr 36,5 cm z zastosowaniem kleju lub zaprawy ciepłochronnej. Zmniejszenie otworów obejmuje : - wymurowanie filarka gr 8cm z prawej strony otwory okiennego ( patrzc od wewntrz ) - podwyszenie wysokoci parapetu wewntrznego do minimum 85 cm od posadzki 3.8 Zamontowa nowe parapety zewntrzne z blachy powlekanej brzowej. 3.9 Zamontowa parapety wewntrzne 3.7 Uzupełni tynki zewntrzne i wewntrzne oraz obramowania ozdobne okien po ich podmurowaniu. Obramowania dookoła okien i pod oknami wykona analogicznie jak istniejce 3.8 Pomalowa ciany wewntrzne na kolor biały farb emulsyjn 3.9 Pomalowa ciany zewntrzne farb emulsyjn zewntrzn na kolor wg opisu na rysunkach 5. Kolorystyka ciany zewntrzne farba emulsyjna zewntrzna Tikkurila - obramowania i ociea okien N powierzchnie pod oknami H element dekoracyjny naklejany V 456 parapety zewntrzne - blacha stalowa powlekana brzowa

3 parapety wewntrzne PCV białe lub istniejce do wykorzystania i okna PCV białe wg zestawienia luxfery 20x20 cm białe gładkie Naley stosowa wyłcznie materiały posiadajce atesty a prace wykonywa zgodnie z zaleceniami producentów i zasadami obowizujcymi dla zastosowanych systemów. Prace naley prowadzi z zachowaniem szczególnych zasad bezpieczestwa. Owiadczam, e projekt wykonany jest zgodnie z obowizujcymi przepisami prawa budowlanego oraz zasadami wiedzy technicznej.

4 INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA dla Obiekt: Projekt przebudowy okien klatek schodowych i zmiany elewacji Adres: Tychy, ul. Budowlanych Inwestor: MZBM Tychy ul. Filaretów 31 Projektant: F.P.I. KWADRAT, Tychy, ul.kard. S. Wyszyskiego 31 in. Marek Zydro 1. Zakres robót Zakresem robót objta jest : - wymiana okien z podmurowaniem Kolejno realizacji - przygotowanie rusztowa i zabezpiecze - etapowy demonta istniejcej stolarki okiennej i drzwiowej zgodny z harmonogramem robót. - Zamurowanie powierzchni przewidzianych projektem bloczkami z betonu komórkowego. - Wykonanie napraw i uzupełnie tynków - Osadzenie okien i parapetów - Roboty tynkarskie i malarskie 2. Istniejca zabudowa Budynek mieszkalny wielorodzinny 3. Elementy zagospodarowania działki mogce stanowi zagroenie bezpieczestwa i zdrowia ludzi. Zagospodarowanie działki nie stwarza zagroenia bezpieczestwa i zdrowia ludzi w czasie wykonywania prac przewidzianych w projekcie. 4. Wskazanie dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót budowlanych, okrelajce skal i rodzaj zagroe oraz miejsce i czas ich wystpienia. - moliwo upadku z rusztowania osób pracujcych - moliwo przedostania si w stref budowy osób postronnych oraz naraenie ich na mogce spada elementy ( narzdzia, kawałki blachy ). - zagroenie huraganowym wiatrem i zwizane z tym przemieszczenie si materiałów budowlanych lub rusztowa. 5. Wskazania sposobu instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych. Kierownik budowy udzielał bdzie kadej brygadzie roboczej czy te osobie zatrudnionej przez Inwestora przed przystpieniem do wykonawstwa poszczególnych robót branowych, instruktau dotyczcego przestrzegania zasad i przepisów BHP i p.po., jak równie konieczno stosowania przez nich rodków ochrony indywidualnej, zabezpieczajcych przed skutkami zagroe. Zaznacza si, i wykonawstwo robót specjalistycznych mogcych stwarza zagroenia powinno by wykonywane przez pracowników ( firmy ) posiadajcych stosowne uprawnienia. Powysze zdarzenia odnotowane zostan w Dzienniku Budowy obiektu. 6. Wskazanie rodków technicznych i organizacyjnych, zapobiegajcym niebezpieczestwom wynikajcym z wykonywanych robót budowlanych w strefach szczególnego zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe.

5 Dziennik budowy obiektu oraz pozostałe wszelkie dokumenty niezbdne do prawidłowej eksploatacji maszyn i urzdze zainstalowanych na placu budowy przechowywane bd w prowizorycznym budynku socjalno-magazynowym budowy, zabezpieczonym przed dostpem osób postronnych. Teren budowy powinien by ogrodzony, i oznakowany co uniemoliwi swobodny dostp osób postronnych. Wszystkie maszyny i urzdzenia mechaniczne powinny posiada zabezpieczenia ochronne, przeciwporaeniowe i atest dopuszczajcy do uytkowania w warunkach pracy. Kable elektryczne winny by podwieszone i nie posiada uszkodze mechanicznych... Kierownik budowy bdzie posiadał stały dostp do telefonu z moliwoci wezwania słub specjalistycznych lub ratowniczych, których numery telefonów powinny znajdowa si na tablicy informacyjnej. Tychy, r.

6

7

8 ELEWACJA ISTNIEJ CA ELEWACJA PO PRZEBUDOWIE nr 94 F.P.I. " KWADRAT " Tychy ul. Wyszy skiego 31 tel/fax Projekt: Przebudowa scian okiennych klatek schodowych w budynku mieszkalnym Tychy ul. Budowlanych Inwestor: MZBM Tychy ul. Filaretów 31 nr 88,90,92 in. Marek Zydro Projektant : Sprawdzaj cy : arch. Ewa Zydro Skala: 1 : 200 Data: ELEWACJA ISTNIEJ CA ELEWACJA PO PRZEBUDOWIE RYS. 3

9 luxfery 20x20 cm okno O4 Tikkurila N 319 Tikkurila H 401 okno O1 Tikkurila H 401 Tikkurila V 456 Tikkurila N okno O3 20 okno O2 ELEWACJA PO PRZEBUDOWIE NR 88, 90, 92 ELEWACJA PO PRZEBUDOWIE NR 94 F.P.I. " KWADRAT " Tychy ul. Wyszyskiego 31 tel/fax Projekt: Przebudowa scian okiennych klatek schodowych w budynku mieszkalnym Tychy ul. Budowlanych Inwestor: MZBM Tychy ul. Filaretów 31 Projektant : in. Marek Zydro Sprawdzajcy : arch. Ewa Zydro Skala: 1 : 100 Data: ELEWACJA PO PRZEBUDOWIE DETALE RYS. 4

10 PRZEKRÓJ PIONOWY OKNA BALKONOWEGO NR 86, 90, 92 2, , YTONG PP 3 gr 36,5 cm styropian gr. 2 cm OKNO BALKONOWE stan istniejcy OKNO BALKONOWE stan po przebudowie F.P.I. " KWADRAT " Tychy ul. Wyszyskiego 31 tel/fax Projekt: Przebudowa scian okiennych klatek schodowych w budynku mieszkalnym Tychy ul. Budowlanych Inwestor: MZBM Tychy ul. Filaretów 31 Projektant : in. Marek Zydro Sprawdzajcy : arch. Ewa Zydro Skala: 1 : 200 Data: PRZEKROJE klatka nr 88, 90, 92 RYS. 5

11 PRZEKRÓJ PIONOWY OKNA PO PRZEBUDOWIE NR 94 PRZEKRÓJ POZIOMY PIONOWY OKNA STAN ISTNIEJCY NR 94 OKNO - 1 PIETRO stan po przebudowie 1,24 1,36 YTONG PP 3 40 cm PRZEKRÓJ PIONOWY OKNA PO PRZEBUDOWIE NR 94 PRZEKRÓJ POZIOMY PIONOWY OKNA STAN PO PRZEBUDOWIE NR 94 YTONG PP 3 1,26 5 1,08 5 1,24 O 3 1, OKNO - 2 PIETRO stan po przebudowie YTONG PP 3 40 cm O OKNO - 2 PIETRO stan po przebudowie F.P.I. " KWADRAT " Tychy ul. Wyszyskiego 31 tel/fax Projekt: Przebudowa scian okiennych klatek schodowych w budynku mieszkalnym Tychy ul. Budowlanych Inwestor: MZBM Tychy ul. Filaretów 31 Projektant : in. Marek Zydro Sprawdzajcy : arch. Ewa Zydro Skala: 1 : 200 Data: PRZEKROJE klatka nr 94 RYS. 6

12 OZNACZENIE SCHEMAT WYMIARY OKNA (cm ) S H ILO SZTUK UWAGI : Okna w widoku od ZEWNTRZ F.P.I. " KWADRAT " Tychy ul. Wyszyskiego 31 tel/fax Projekt: Przebudowa scian okiennych klatek schodowych w budynku mieszkalnym Tychy ul. Budowlanych Inwestor: MZBM Tychy ul. Filaretów 31 Projektant : in. Marek Zydro Sprawdzajcy : arch. Ewa Zydro Skala: Zestawienie stolarki okiennej Data: RYS. 7
