1 INSTRUKCJA MONTAŻU BRAMY RF200

2 1. Warunki gwarancji Instrukcja została wykonana w celu używania przez wykwalifikowane osoby i nie służy do wykorzystania przez osoby nie uprawnione ani przez majsterkowiczów. W przypadku pytao dotyczących montażu oraz niejasności instrukcji proszę zwrócid się do firmy PASEDO. Instrukcja ta przedstawia tylko prawidłowy montaż zestawów elementów bramy, lecz aby złożyd prawidłowo bramę z panelem oraz innymi urządzeniami producent powinien złożyd bramę w oparciu o instrukcję producenta panelu oraz innych urządzeo zgodnych z przepisami CE. 2. Warunki montażu Niefachowy montaż, jakiekolwiek zmiany bram garażowych lub napędu, które nie są zgodne z niniejszą instrukcją, przenoszą odpowiedzialnośd na producenta bramy. Dotyczy to również uszkodzeo w wyniku nieprawidłowej obsługi lub nie przestrzegania zaleceo podanych w niniejszej instrukcji lub nieprawidłowego utrzymania. Przedstawiony system przeznaczony dla budynków mieszkalnych może byd montowany, łączony i uruchamiany wyłącznie przez przeszkolone osoby. Brama garażowa może byd montowana, uruchamiana i wprowadzana do eksploatacji wyłącznie przez uprawnioną osobę. Należy upewnid się, że w trakcie pracy na urządzeniach elektrycznych jest wyłączony prąd elektryczny! Nigdy nie wyłączad urządzeo zabezpieczających! Niektóre części mają ostre krawędzie, dlatego należy używad rękawic ochronnych. Nigdy nie używad bramy segmentowej w przypadku widocznego uszkodzenia urządzeo zabezpieczających. Przeprowadzając montaż/utrzymanie zawsze używad rękawic i bezpiecznego obuwia, a podczas wiercenia nałożyd okulary ochronne! Upewnid się, że praca jest wykonywana w ustabilizowanym środowisku. Zabezpieczyd miejsce montażu/utrzymania oznaczając taśmą, aby osoby i dzieci przebywały w bezpiecznej odległości. Utrzymanie może przeprowadzad wyłącznie uprawniona firma lub uprawniona osoba. Należy zapewnid dostateczne oświetlenie. Stosowad odpowiednie narzędzia, zwłaszcza podczas napinania sprężyn skrętnych. 3. Zakres stosowania Części elementów zostały zaprojektowane do stosowania w garażach budynków mieszkalnych. Maks. szerokośd 5000 mm Maks. wysokośd 3000 mm Maks. ciężar skrzydła bramy 160 kg 1

3 4. Materiał do mocowania w budynku Materiał do mocowania bramy garażowej w budynku nie stanowi elementów składowych bramy. Osoba montująca jest odpowiedzialna za zastosowanie odpowiedniego materiału łączącego konstrukcje bramy do nadproża. 5. Zestaw montażowy Komplet skręconych prowadnic (pionowe i poziome) Zabezpieczenie przed pęknięciem sprężyn Elementy łączeniowe panelu zależnie od wersji (zawiasy, uchwyty, itd.) Liny nośne Wałek pusty Sprężyny skrętne Kątownik perforowany do podwieszeo Pudełko zawierające wkręty, śruby i inne elementy mocujące 6. Narzędzia do montażu Narzędzia niezbędne do prawidłowego i szybkiego montażu: wiertarka wiertło 8.0mm, klucz płaski 10 mm, klucz płaski 13 mm, klucz uniwersalny, zacisk, lina do podwieszeo, poziomica, rysunki montażowe. 7. Kontrola oraz konserwacja bezpośrednio po zakończeniu montażu Montażysta po zakooczeniu montażu powinien dokładnie sprawdzid, czy wszystkie elementy są zamontowane zgodnie z instrukcją i prawidłowo dokręcone oraz przeprowadzid: smarowanie łożysk wałów oraz rolek smarowanie trzpieni zawiasów bocznych oraz środkowych smarowanie liny nośnej naklejenie Karty Identyfikacyjnej oraz wymaganych naklejek ostrzegawczych. 2

4 8. Przekazanie gotowego wyrobu klientowi Producent bramy przekazując bramę osobie będącej użytkownikiem bramy przeprowadza obsługę bramy po raz pierwszy, krótką instrukcję obsługi bramy oraz przekazuje dokumenty: Instrukcje użytkowania, obsługi bramy Instrukcje w przypadku nieprawidłowego działania bramy 9. Przegląd oraz konserwacja bramy Przegląd bramy powinien byd odnotowany w książce serwisowej bramy. Po upływie 3 miesięcy od zamontowania bramy serwisant (monter) przeprowadza: Kontrolę wzrokową wszystkich elementów. Sprawdzenie prawidłowości działania bramy oraz dokręceniu sprężyn w przypadku poluzowania. Po upływie 6 miesięcy lub 700 cykli użytkownik bramy powinien: usunąd zanieczyszczenia z bramy mający wpływ na prawidłowe działanie smarowanie łożysk wałów oraz rolek smarowanie trzpieni zawiasów bocznych oraz środkowych Po upływie 12 miesięcy serwisant (monter) powinien przeprowadzid kontrolę oraz konserwację prawidłowego działania bramy: rolki (uszkodzenia, zużycie, smarowanie) sprawdzenie zużycia linek w szczególności przy łączeniach z bębnami oraz z uchwytem dolnym oraz w miejscu pracy kół pasowych, jeżeli są przewidziane kontrola kół pasowych pod kątem zużycia, jeżeli są przewidziane sprawdzenie zabezpieczenia sprężyn na wypadek pęknięcia sprężyny kontrola zawieszenia prowadnic pionowych do stropu kontrola podpór wału oraz zabezpieczeo sprężyn kontrola uszczelek gumowych górnych, bocznych oraz dolnych pod kątem zużycia lub uszkodzenia sprawdzenie połączenia wału, jeżeli taki jest użyty. 10. Napęd elektryczny Wszystkie urządzenia elektryczne (włącznie z napędami) będące częścią składową bramy powinny spełniad wymagania właściwych dyrektyw i norm unijnych. Montaż napędu powinien byd dokonany zgodnie z instrukcją dostarczoną przez producenta napędu. W przypadku braku zasilania oraz braku osobnego wejścia do garażu brama powinna posiadad zamek odblokowujący napęd. 3

5 WIDOK BRAMY PRZEKRÓJ PIONOWY H WYSOKOŚD BRAMY A H+480mm GŁĘBOKOŚD MONTAŻOWA E H-150mm WYSOKOŚD EFEKTYWNA G H-35mm WYSOKOŚD PROWADNIC Z NAPĘDEM MINIMALNA WYSOKOŚD NADPROŻA 230mm WIDOK BRAMY PRZEKRÓJ POZIOMY Widok od strony uchwytu bocznego dolnego S S+2Y X=65mm Y=22,5mm SZEROKOŚD BRAMY SZEROKOŚD PANELI BRAMY USTAWIENIE KĄTOWNIKA PIONOWEGO OD KRAWĘDZI ŚCIANY USTAWIENIE PANELI BRAMY 4

6 MONTAŻ ZESTAWU PROWADNIC PIONOWYCH Zestawy montujemy za pomocą kołków szybki-montaż [M10] WIDOK ZESTAWU PROWADNIC PIONOWYCH ZESTAW: - USZCZELKA BOCZNA KOD [34...] - KĄTOWNIK PIONOWY KOD [1315..] - PROWADNICA PIONOWA KOD [1015..] 5

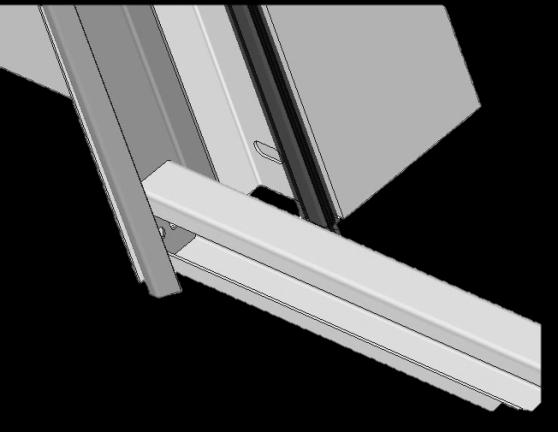

7 ZESTAW PROWADNIC PIONOWY INSTRUKCJA MONTAŻU BRAMY RF200 ZAMONTOWAD USZCZELKĘ NA GÓRNYM PROFILU. USZCZELKA TEJ SAMEJ DŁUGOŚCI!!! PROFIL GÓRNY MONTUJEMY NA RÓWNO OD GÓRY Z KĄTOWNIKIEM PIONOWYM ODCIĄD USZCZELKĘ PIONOWĄ OD GÓRY H=65mm USZCZELKA GÓRNA PROFIL GÓRNY NAD ŚWIATŁEM BRAMY ZESTAW: - USZCZELKA KOD [34.. ] - PROFIL GÓRNY KOD [1416.] - *PROFIL C KOD [1515.] PROFIL C Z ZESTAWU PROWADNIC POZIOMYCH W CELU POPRAWNEGO USTAWIENIA ZESTAWU PROWADNIC PIONOWYCH ZASTOSOWAD DYSTANS Z PROFILU C, KOD * UWAGA:DLUGOŚD PROFILU C=S+124mm 6

8 L1=L2 PRZED DOKRĘCENIEM SPRAWDZID WSZYSTKIE USTAWIENIA POZIOME I PIONOWE PROFILI ORAZ DŁUGOŚCI PRZEKĄTNYCH L1=L2 MONTAŻ PROWADNIC POZIOMYCH ZESTAW: - PROWADNICA GIĘTA KOD [1115..] - PROWADNICA LHR KOD [1215..] 1.1 PRZY MONTAŻU ZESTAWU PROWADNIC POZIOMYCH NIEZBĘDNA JEST POMOC DRUGIEJ OSOBY UWAGA PRZENIEŚD PROFIL C NA KOOCE ZESTAWU PROWADNIC POZIOMYCH 7

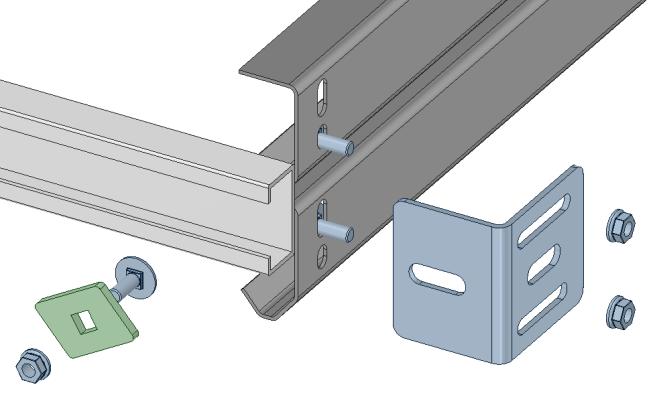

9 1.1 SKRĘCID ZA POMOCĄ ŚRUB M6 NASTĘPNIE USTAWID POZIOM ZESTAWU I DOKRĘCID ŚRUBY MONTAŻ PROFILU C NA KOOCACH PROWADNIC POZIOMYCH ZESTAW: - UCHWYT MOCUJĄCY KOD [565060] - PROFIL C KOD [ ] KOD [ ] SKRĘCID ZA POMOCĄ ŚRUB M8 NASTĘPNIE USTAWID POZIOM ZESTAWU I DOKRĘCID ŚRUBY 8

10 1.2 PROFIL C USTAWID NA RÓWNO W PROWADNICAMI POZIOMYMI [ WYMIAR DO WEWNĄTRZ ] OPCJA ZASTOSOWANIE PROFILA C PEŁNEGO, MOCOWANIE Z ZASTOSOWANIEM PŁYTKI MONTAŻOWEJ KOD [1515.] MONTAŻ PODWIESZEO DO PROWADNIC POZIOMYCH 1.3 SPRAWDZID PRZEKĄTNE JAK NA RYSUNKU L1=L2 1.3 WYKONAD OTWORY φ10 W STROPIE W CELU ZAMOCOWANIA UCHWYTÓW DO PROWADNIC PO WYREGULOWANIU POZIOMU SKRĘCID ŚRUBAMI 9

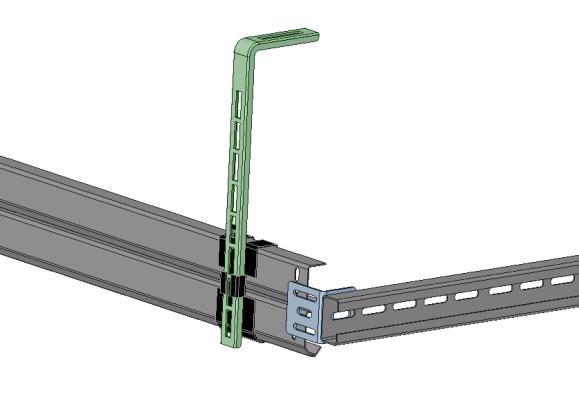

11 129,5 INSTRUKCJA MONTAŻU BRAMY RF200 ETAPY MONTAŻU UCHWYTU DO PROWADNIC MONTAŻ PODPORY WAŁU 2.1 ZESTAW: - UCHWYT MOCUJĄCY KOD [5610.] - KĄTOWNIK DO PODWIESZEO KOD [1620.] 2.1 ZESTAW: - PODPORA BOCZNA WAŁU KOD [503167] Podporę boczną wału ustawid bezpośrednio na kątowniku pionowym 10

12 MONTAŻ WAŁU WIDOK OD STRONY WEWNĘTRZNEJ BRAMY ZAŁOŻYD ZABEZPIECZENIA SPRĘŻYN SPRĘŻYNA PRAWA SPRĘŻYNY DOBIERAMY Z APLIKACJI SPRĘŻYNA LEWA Czop czerwony SPRĘŻYNA PRAWA SPRĘŻYNA LEWA Czop czarny czerwony ZAŁOŻYD BĘBNY czarny 11

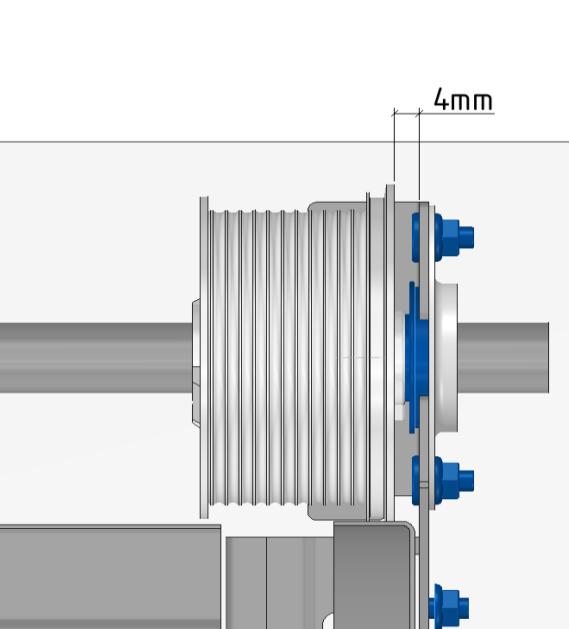

13 MONTAŻ WAŁU WSUNĄD KOMPLETNY WAŁEK W PODPORĘ WAŁU A NASTĘPNIE NA KOOCE NASUNĄD ŁOŻYSKO Z OBEJMĄ I 2.2 DOKRĘCID ŚRUBAMI M8 MAX 15Nm 2.3 ZASTOSOWAD ODSTĘP 12

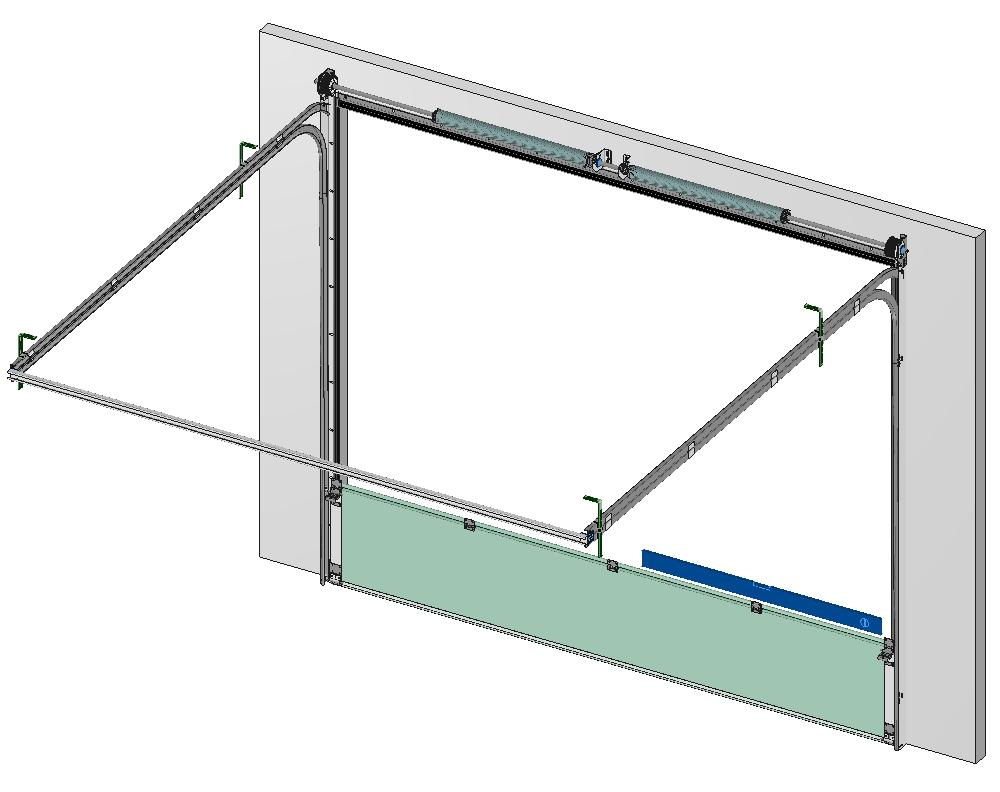

14 MONTAŻ PANELU PIREWSZEGO ZESTAW: 3.1 OKUCIE POJEDYOCZE UNIWERSALNE KOD [4505.] 3.2 PROFIL ALUMINIOWY DOLNY KOD [2002.] 3.3 USZCZELKA DOLNA KOD [3102.] 3.4 UCHWYT DOLNY KOD [4403.] 3.5 ZAWIAS BOCZNY KOD [4220.] USTALID DO TYPU PANELA 3.6 ZAWIAS ŚRODKOWY KOD [4220.M] USTALID DO TYPU PANELA 13

15 3.1 ZAŁOŻYD OKUCIA BOCZNE DLA PANELI. DO MONTAŻU UŻYD NITÓW ALUMINIOWYCH ZAŁOŻYD PROFIL ALUMINIOWY ORAZ USZCZELKĘ NA DOLE PIERWSZEGO PANELU ZACZEPID LINKĘ 3.4 MONTAŻ UCHWYTU DOLNEGO. ROLKĘ WYREGULOWAD WEWNĄTRZ PROWADNICY. MAX 10Nm 3.5 ZAMONTOWAD ZAWIAS ZGODNIE Z WYTYCZNYMI PRODUCENTA PANELA. MAX 10Nm MAX 10Nm 3.6 ZAMONTOWAD ZAWIAS ZGODNIE Z WYTYCZNYMI PRODUCENTA PANELA. 14

16 Dla prawidłowego doboru ilości ZAWIASÓW ŚRODKOWYCH dla panelu należy przyjąd poniższą tabelę Szerokośd bramy Ilośd zawiasów centralnych MONTAŻ PANELI NASTĘPNYCH WYKONAD MONTAŻ ZAWIASÓW BOCZNYCH REGULUJĄC ROLKI W PROWADNICACH ORAZ POŁĄCZYD PANELE ZA POMOCĄ ZAWIASÓW ŚRODKOWYCH 15

17 4.1 UWAGA ROLKI NAJPIERW WKŁADAMY DO PROWADNICY A NASTĘPNIE MOCUJEMY DO ZAWIASU MONTAŻ PANELU GÓRNEGO 16

18 5.1 WYKONAD MONTAŻ UCHWYTÓW GÓRNYCH 5.1 MAX 10Nm UCHWYT GÓRNY REGULOWAD ZA POMOCĄ WEWNĘTRZNYCH ŚRUB PO REGULACJI DOKRĘCID UCHWYT WKRĘTAMI 17

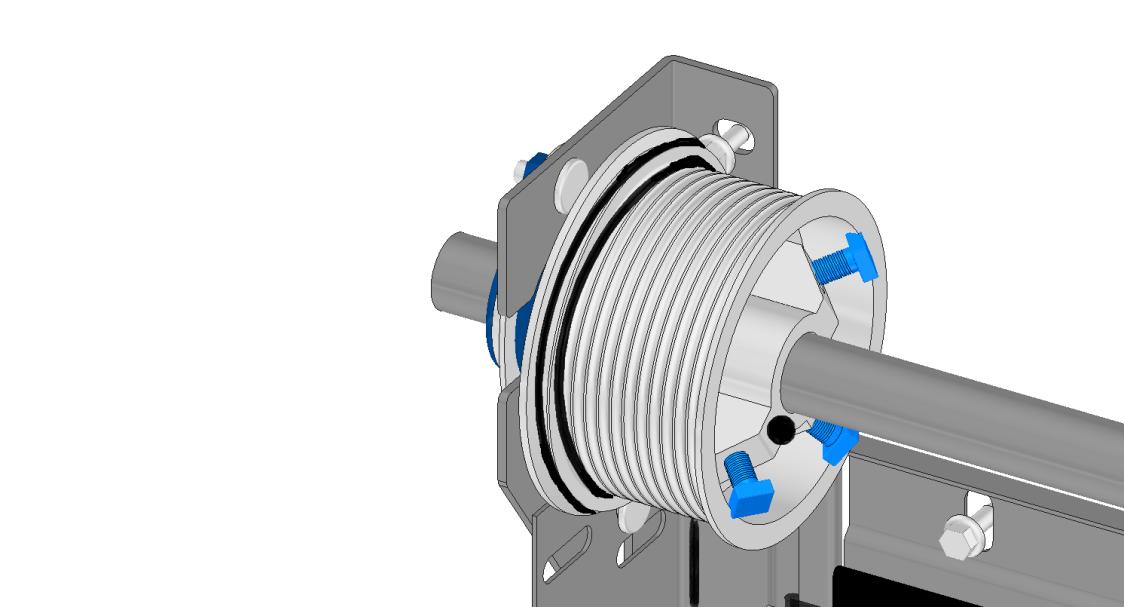

19 OPCJA ZASTOSOWANIE USZCZELKI DO PROFILU ALUMINIOWEGO NAD GÓRNYM PANELEM MONTAŻ LINKI PRZEŁOŻYD PRZEZ BĘBEN I NACIĄGNĄD LINKĘ DOKRĘCID MAX 25Nm 18

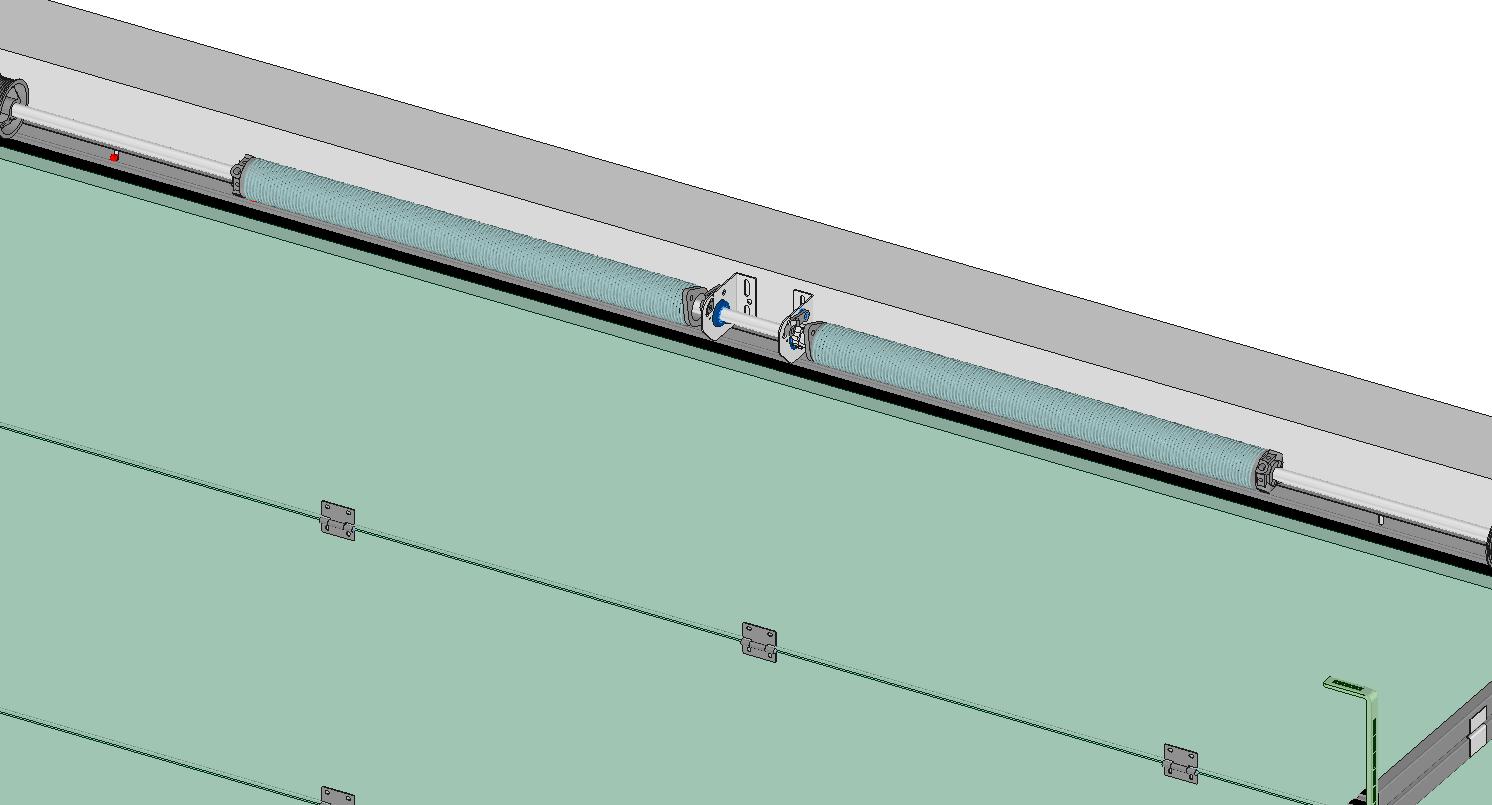

20 NAPINANIE SPRĘŻYN WIDOK OD STRONY WEWNĘTRZNEJ BRAMY SPRĘŻYNA LEWA UWAGA PODCZAS NAPINANIA SPRĘŻYN SKRĘTNYCH WYMAGA SIĘ UŻYCIA DUŻEJ SIŁY ORAZ NALEŻY ZACHOWAD DUŻĄ OSTROŻNOŚD. MONTAŻ, OBSŁUGA TECHNICZNA I NAPRAWY MOGĄ BYD WYKONANE WYŁĄCZNIE PRZEZ WYKWALIFIKOWANE OSOBY SPRĘŻYNA PRAWA SPRĘŻYNA LEWA X=X Liczba obrotów sprężyny: Wysokośd 4 panele 5 paneli 6 paneli obrotu 6.8 obrotu obrotu 7.3 obrotu obrotu 7.7 obrotu obrotu 8.7 obrotu obrotu 9.2 obrotu obrotu 9.2 obrotu obrotu 10.0obrotu SPRĘŻYNY NAPINAMY WG TABELI NACIĄGU SPRĘŻYN 19

21 DOKRĘCID MAX 25Nm DLA BRAM O SZEROKOŚCI 3000mm ZASTOSOWAD WAŁEK NA KLIN ORAZ ŁĄCZNIK DO WAŁU UWAGA USUNĄD KLINY BLOKUJĄCE Z ZABEZPIECZENIA SPRĘŻYN 20

22 21

23 DOBÓR WYSOKOŚCI I SZEROKOŚCI PANELI C=S+45 D=H+15 SZEROKOŚD PANELI WYSOKOŚD PANELI 22
