INSTRUKCJA MONTAŻU DRZWI WEWNĘTRZNYCH

Transkrypt

1 INSTRUKCJA MONTAŻU DRZWI WEWNĘTRZNYCH Wymagania montażowe : 1. Montowad należy wyroby gotowe ostatecznie wykooczone powłokami finalnymi ( malowane, anodowane, olejowanie itp.) 2. Montowad należy w otworach ściennych po zakooczonych pracach murarskich i osuszeniu tynków. 3. Dla prawidłowego ustawienia i zamocowania ościeżnicy do muru, otwór w ścianie powinien byd większy od obrysu ościeżnicy od 5 do 10 mm na stronę. Montaż : Prawidłowy montaż i właściwą jakośd zapewniają tylko ościeżnice dobrane wymiarowo do otworu i grubości muru. Montaż przebiega wg. następujących czynności : 1. Drzwi oraz ościeżnicę rozpakowad za pomocą nożyczek lub poprzez zerwanie folii ochronnej w sposób bezpieczny uniemożliwiający uszkodzenie elementów!!! 2. Montaż ościeżnic przed przystąpieniem do montażu należy sprawdzid pion i poziom za pomocą poziomicy na ścianie w, której odbędzie się montaż drzwi oraz sprawdzenia z jakiego materiału została zbudowana, aby dobrad odpowiednie akcesoria montażowe. 3. Na równym i twardym podłożu ułożyd poziomo elementy ościeżnicy zewnętrznej ( profil pionowy Prawy i Lewy oraz profil Górny od strony przeciwzawiasowej) oraz przygotowad kątownik aluminiowy (szt.2 ) i złącze kątowe (szt.2) wraz z śrubami i uszczelką. 4. Skręcid ościeżnicę w następujący sposób : Po zmontowaniu sprawdzid kątownikiem czy złożone elementy posiadają kąt prosty, jeśli kąt jest większy lub mniejszy niż 90 należy wyregulowad ościeżnicę na złączu kątowym lub kątowniku aluminiowym. Zamontowad uszczelkę w ościeżnicy. P r e s t i g e D r z w i w e w n ę t r z n e I N S T R U K C J A M O N T A Ż U Strona 1

2 5. Ustawid kompletną ościeżnicę wewnętrzną (z zawiasami) w świetle otworu drzwiowego z zachowaniem równomiernych odległości pomiędzy ościeżnicą a murem. Najpierw ustawid poziom ościeżnicy następnie pion. 6. Do niwelacji luzu pomiędzy ościeżnicą a murem użyd materiałów płytowych ( płyta pilśnia, płyta HDF lub inne ). 7. Ościeżnicę montowad do muru za pomocą kołków rozporowych, śrub samogwintujących lub innych złącz w zależności z jakiego materiału została zbudowana ściana *3+. Rozmieszczenie otworów montażowych : P r e s t i g e D r z w i w e w n ę t r z n e I N S T R U K C J A M O N T A Ż U Strona 2

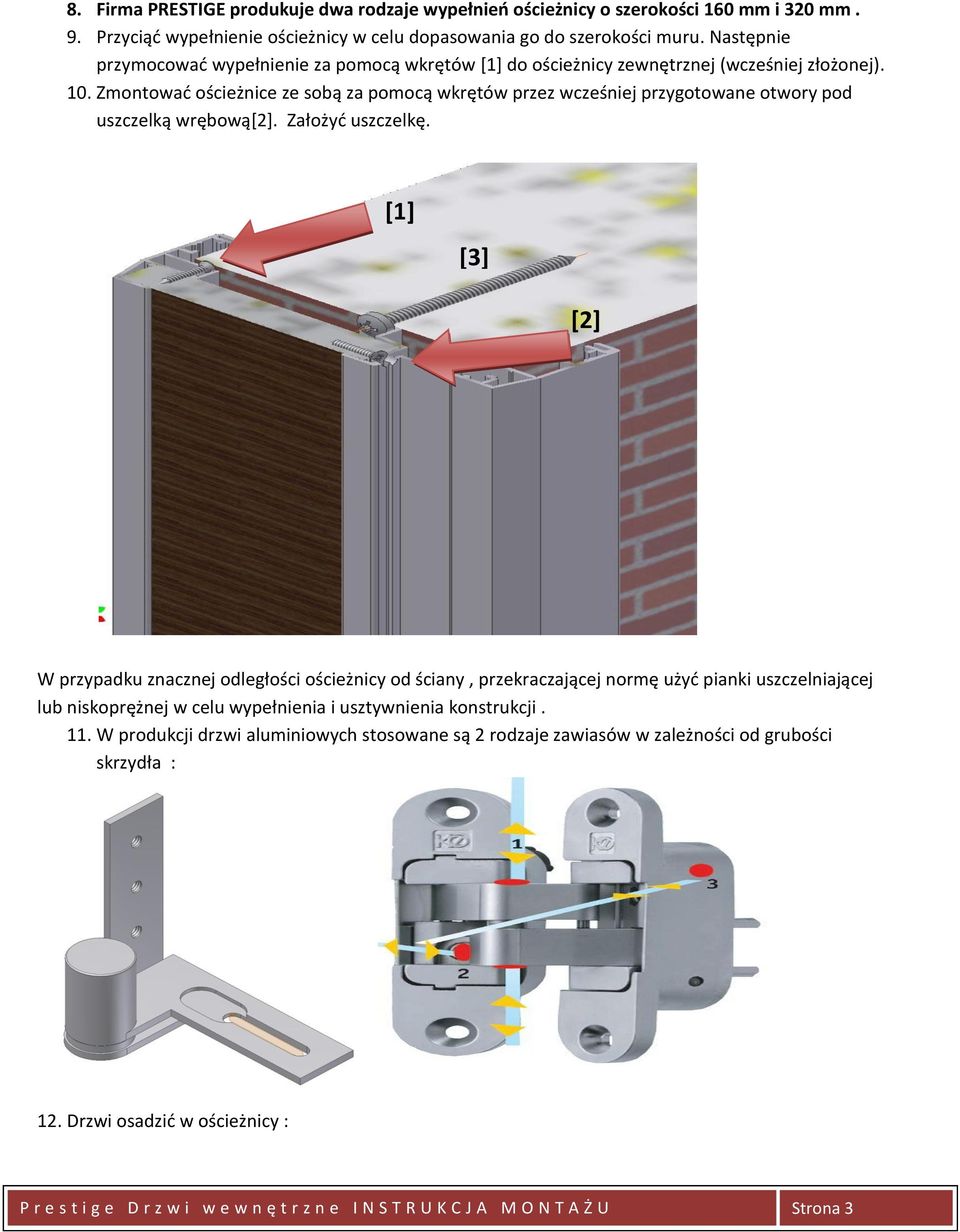

3 8. Firma PRESTIGE produkuje dwa rodzaje wypełnieo ościeżnicy o szerokości 160 mm i 320 mm. 9. Przyciąd wypełnienie ościeżnicy w celu dopasowania go do szerokości muru. Następnie przymocowad wypełnienie za pomocą wkrętów [1] do ościeżnicy zewnętrznej (wcześniej złożonej). 10. Zmontowad ościeżnice ze sobą za pomocą wkrętów przez wcześniej przygotowane otwory pod uszczelką wrębową[2]. Założyd uszczelkę. [1] [3] [2] W przypadku znacznej odległości ościeżnicy od ściany, przekraczającej normę użyd pianki uszczelniającej lub niskoprężnej w celu wypełnienia i usztywnienia konstrukcji. 11. W produkcji drzwi aluminiowych stosowane są 2 rodzaje zawiasów w zależności od grubości skrzydła : 12. Drzwi osadzid w ościeżnicy : P r e s t i g e D r z w i w e w n ę t r z n e I N S T R U K C J A M O N T A Ż U Strona 3

4 Wcisnąd uszczelkę w ościeżnicę, a następnie wyregulowad zawiasy aby uzyskad równomiernie szczeliny pomiędzy drzwiami a ościeżnicą. +/- 1 mm +/- 1 mm 13. Ościeżnica powinna równomiernie dolegad do muru. 14. Zamontowad klamkę dostarczoną w komplecie z ościeżnicą zewnętrzną. W tym celu należy zmierzyd grubośd drzwi wraz z osłoną (szyldem) i dociąd na odpowiedni wymiar śruby montażowe oraz trzpieo klamki. P r e s t i g e D r z w i w e w n ę t r z n e I N S T R U K C J A M O N T A Ż U Strona 4

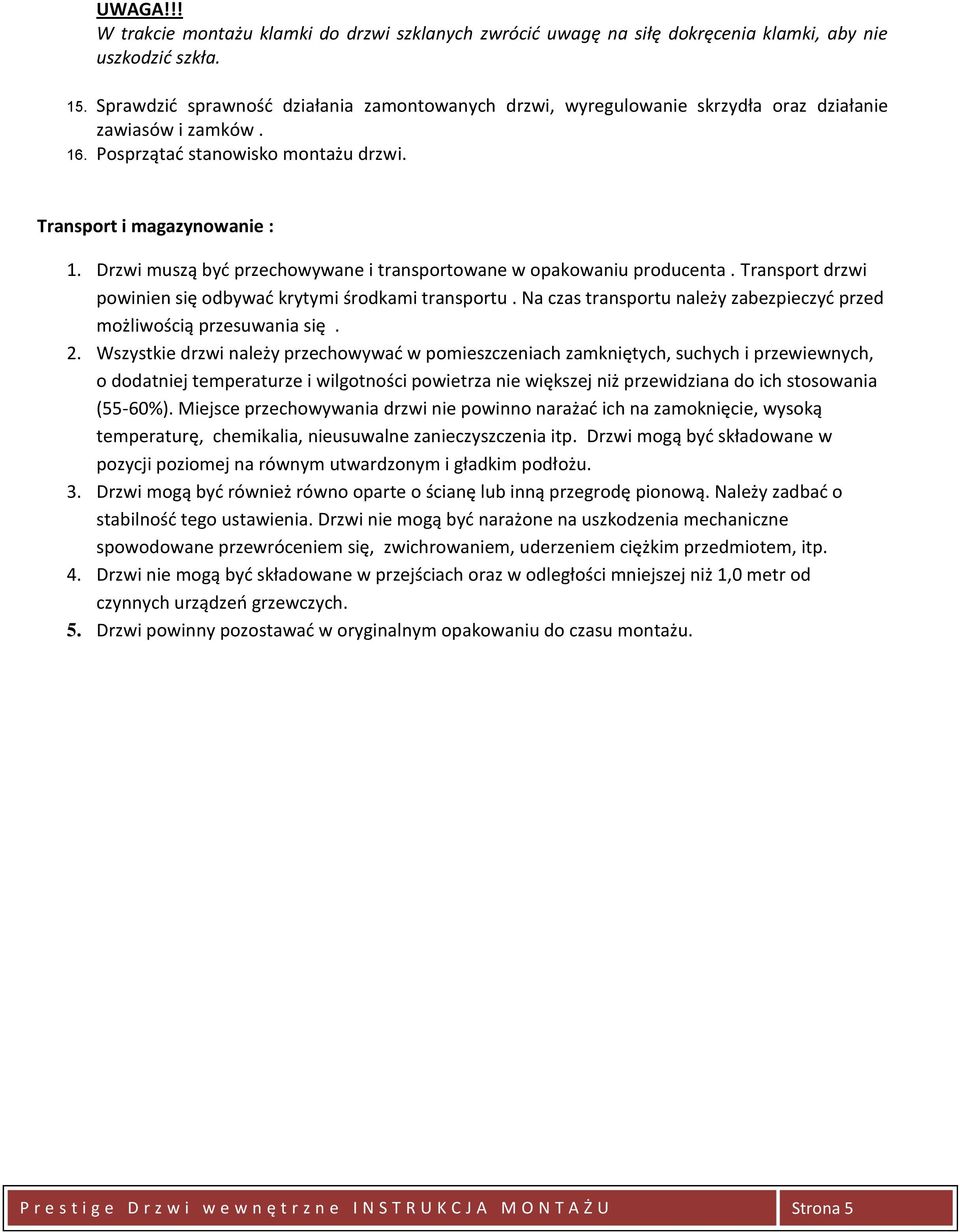

5 UWAGA!!! W trakcie montażu klamki do drzwi szklanych zwrócid uwagę na siłę dokręcenia klamki, aby nie uszkodzid szkła. 15. Sprawdzid sprawnośd działania zamontowanych drzwi, wyregulowanie skrzydła oraz działanie zawiasów i zamków. 16. Posprzątad stanowisko montażu drzwi. Transport i magazynowanie : 1. Drzwi muszą byd przechowywane i transportowane w opakowaniu producenta. Transport drzwi powinien się odbywad krytymi środkami transportu. Na czas transportu należy zabezpieczyd przed możliwością przesuwania się. 2. Wszystkie drzwi należy przechowywad w pomieszczeniach zamkniętych, suchych i przewiewnych, o dodatniej temperaturze i wilgotności powietrza nie większej niż przewidziana do ich stosowania (55-60%). Miejsce przechowywania drzwi nie powinno narażad ich na zamoknięcie, wysoką temperaturę, chemikalia, nieusuwalne zanieczyszczenia itp. Drzwi mogą byd składowane w pozycji poziomej na równym utwardzonym i gładkim podłożu. 3. Drzwi mogą byd również równo oparte o ścianę lub inną przegrodę pionową. Należy zadbad o stabilnośd tego ustawienia. Drzwi nie mogą byd narażone na uszkodzenia mechaniczne spowodowane przewróceniem się, zwichrowaniem, uderzeniem ciężkim przedmiotem, itp. 4. Drzwi nie mogą byd składowane w przejściach oraz w odległości mniejszej niż 1,0 metr od czynnych urządzeo grzewczych. 5. Drzwi powinny pozostawad w oryginalnym opakowaniu do czasu montażu. P r e s t i g e D r z w i w e w n ę t r z n e I N S T R U K C J A M O N T A Ż U Strona 5

6 P r e s t i g e D r z w i w e w n ę t r z n e I N S T R U K C J A M O N T A Ż U Strona 6
