1 INSTRUKCJA MONTAŻU BRAMY RF200

2 1. Warunki gwarancji Instrukcja została wykonana w celu używania przez wykwalifikowane osoby i nie służy do wykorzystania przez osoby nie uprawnione ani przez majsterkowiczów. W przypadku pytań dotyczących montażu oraz niejasności instrukcji proszę zwrócić się do firmy KS BRAMY. Instrukcja ta przedstawia tylko prawidłowy montaż zestawów elementów bramy, lecz aby złożyć prawidłowo bramę z panelem oraz innymi urządzeniami producent powinien złożyć bramę w oparciu o instrukcję producenta panelu oraz innych urządzeń zgodnych z przepisami CE. 2. Warunki montażu Niefachowy montaż, jakiekolwiek zmiany bram garażowych lub napędu, które nie są zgodne z niniejszą instrukcją, przenoszą odpowiedzialność na producenta bramy. Dotyczy to również uszkodzeń w wyniku nieprawidłowej obsługi lub nie przestrzegania zaleceń podanych w niniejszej instrukcji lub nieprawidłowego utrzymania. Przedstawiony system przeznaczony dla budynków mieszkalnych może być montowany, łączony i uruchamiany wyłącznie przez przeszkolone osoby. Brama garażowa może być montowana, uruchamiana i wprowadzana do eksploatacji wyłącznie przez uprawnioną osobę. Należy upewnić się, że w trakcie pracy na urządzeniach elektrycznych jest wyłączony prąd elektryczny! Nigdy nie wyłączać urządzeń zabezpieczających! Niektóre części mają ostre krawędzie, dlatego należy używać rękawic ochronnych. Nigdy nie używać bramy segmentowej w przypadku widocznego uszkodzenia urządzeń zabezpieczających. Przeprowadzając montaż/utrzymanie zawsze używać rękawic i bezpiecznego obuwia, a podczas wiercenia nałożyć okulary ochronne! Upewnić się, że praca jest wykonywana w ustabilizowanym środowisku. Zabezpieczyć miejsce montażu/utrzymania oznaczając taśmą, aby osoby i dzieci przebywały w bezpiecznej odległości. Utrzymanie może przeprowadzać wyłącznie uprawniona firma lub uprawniona osoba. Należy zapewnić dostateczne oświetlenie. Stosować odpowiednie narzędzia, zwłaszcza podczas napinania sprężyn skrętnych. 3. Zakres stosowania Części elementów zostały zaprojektowane do stosowania w garażach budynków mieszkalnych. Maks. szerokość 5000 mm Maks. wysokość 3000 mm Maks. ciężar skrzydła bramy 160 kg 1

3 4. Materiał do mocowania w budynku Materiał do mocowania bramy garażowej w budynku nie stanowi elementów składowych bramy. Osoba montująca jest odpowiedzialna za zastosowanie odpowiedniego materiału łączącego konstrukcje bramy do nadproża. 5. Zestaw montażowy Komplet skręconych prowadnic (pionowe i poziome) Zabezpieczenie przed pęknięciem sprężyn Elementy łączeniowe panelu zależnie od wersji (zawiasy, uchwyty, itd.) Liny nośne Wałek pusty Sprężyny skrętne Kątownik perforowany do podwieszeń Pudełko zawierające wkręty, śruby i inne elementy mocujące 6. Narzędzia do montażu Narzędzia niezbędne do prawidłowego i szybkiego montażu: wiertarka wiertło 8.0mm, klucz płaski 10 mm, klucz płaski 13 mm, klucz uniwersalny, zacisk, lina do podwieszeń, poziomica, rysunki montażowe. 7. Kontrola oraz konserwacja bezpośrednio po zakończeniu montażu Montażysta po zakończeniu montażu powinien dokładnie sprawdzić, czy wszystkie elementy są zamontowane zgodnie z instrukcją i prawidłowo dokręcone oraz przeprowadzić: smarowanie łożysk wałów oraz rolek smarowanie trzpieni zawiasów bocznych oraz środkowych smarowanie liny nośnej naklejenie Karty Identyfikacyjnej oraz wymaganych naklejek ostrzegawczych. 2

4 8. Przekazanie gotowego wyrobu klientowi Producent bramy przekazując bramę osobie będącej użytkownikiem bramy przeprowadza obsługę bramy po raz pierwszy, krótką instrukcję obsługi bramy oraz przekazuje dokumenty: Instrukcje użytkowania, obsługi bramy Instrukcje w przypadku nieprawidłowego działania bramy 9. Przegląd oraz konserwacja bramy Przegląd bramy powinien być odnotowany w książce serwisowej bramy. Po upływie 3 miesięcy od zamontowania bramy serwisant (monter) przeprowadza: Kontrolę wzrokową wszystkich elementów. Sprawdzenie prawidłowości działania bramy oraz dokręceniu sprężyn w przypadku poluzowania. Po upływie 6 miesięcy lub 700 cykli użytkownik bramy powinien: usunąć zanieczyszczenia z bramy mający wpływ na prawidłowe działanie smarowanie łożysk wałów oraz rolek smarowanie trzpieni zawiasów bocznych oraz środkowych Po upływie 12 miesięcy serwisant (monter) powinien przeprowadzić kontrolę oraz konserwację prawidłowego działania bramy: rolki (uszkodzenia, zużycie, smarowanie) sprawdzenie zużycia linek w szczególności przy łączeniach z bębnami oraz z uchwytem dolnym oraz w miejscu pracy kół pasowych, jeżeli są przewidziane kontrola kół pasowych pod kątem zużycia, jeżeli są przewidziane sprawdzenie zabezpieczenia sprężyn na wypadek pęknięcia sprężyny kontrola zawieszenia prowadnic pionowych do stropu kontrola podpór wału oraz zabezpieczeń sprężyn kontrola uszczelek gumowych górnych, bocznych oraz dolnych pod kątem zużycia lub uszkodzenia sprawdzenie połączenia wału, jeżeli taki jest użyty. 10. Napęd elektryczny Wszystkie urządzenia elektryczne (włącznie z napędami) będące częścią składową bramy powinny spełniać wymagania właściwych dyrektyw i norm unijnych. Montaż napędu powinien być dokonany zgodnie z instrukcją dostarczoną przez producenta napędu. W przypadku braku zasilania oraz braku osobnego wejścia do garażu brama powinna posiadać zamek odblokowujący napęd. 3

5 WIDOK BRAMY PRZEKRÓJ PIONOWY H WYSOKOŚĆ BRAMY A H+480mm GŁĘBOKOŚĆ MONTAŻOWA E H-150mm WYSOKOŚĆ EFEKTYWNA G H-35mm WYSOKOŚĆ PROWADNIC Z NAPĘDEM MINIMALNA WYSOKOŚĆ NADPROŻA 230mm WIDOK BRAMY PRZEKRÓJ POZIOMY Widok od strony uchwytu bocznego dolnego S S+2Y X=65mm Y=22,5mm SZEROKOŚĆ BRAMY SZEROKOŚĆ PANELI BRAMY USTAWIENIE KĄTOWNIKA PIONOWEGO OD KRAWĘDZI ŚCIANY USTAWIENIE PANELI BRAMY 4

6 MONTAŻ ZESTAWU PROWADNIC PIONOWYCH Zestawy montujemy za pomocą kołków szybki-montaż [M10] WIDOK ZESTAWU PROWADNIC PIONOWYCH w 5

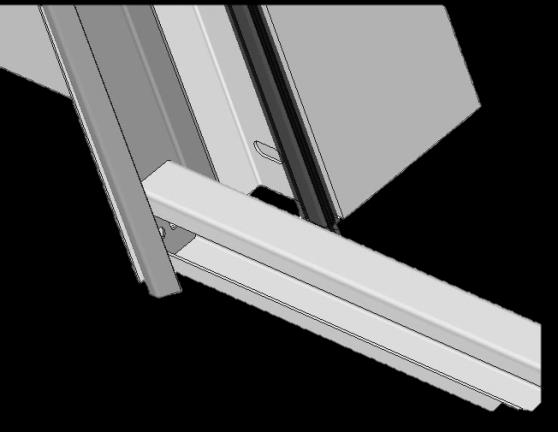

7 ZAMONTOWAĆ USZCZELKĘ NA GÓRNYM PROFILU. USZCZELKA TEJ SAMEJ DŁUGOŚCI!!! PROFIL GÓRNY MONTUJEMY NA RÓWNO OD GÓRY Z KĄTOWNIKIEM PIONOWYM ODCIĄĆ USZCZELKĘ PIONOWĄ OD GÓRY H=65mm USZCZELKA GÓRNA PROFIL GÓRNY NAD ŚWIATŁEM BRAMY PROFIL C Z ZESTAWU PROWADNIC POZIOMYCH ZESTAW PROWADNIC PIONOWY W CELU POPRAWNEGO USTAWIENIA ZESTAWU PROWADNIC PIONOWYCH ZASTOSOWAĆ DYSTANS Z PROFILU C, KOD [1515 ] UWAGA:DLUGOŚĆ PROFILU C=S+124mm 6

8 L1=L2 PRZED DOKRĘCENIEM SPRAWDZIĆ WSZYSTKIE USTAWIENIA POZIOME I PIONOWE PROFILI ORAZ DŁUGOŚCI PRZEKĄTNYCH L1=L2 MONTAŻ PROWADNIC POZIOMYCH 1.1 PRZY MONTAŻU ZESTAWU PROWADNIC POZIOMYCH NIEZBĘDNA JEST POMOC DRUGIEJ OSOBY UWAGA PRZENIEŚĆ PROFIL C NA KOŃCE ZESTAWU PROWADNIC POZIOMYCH 7

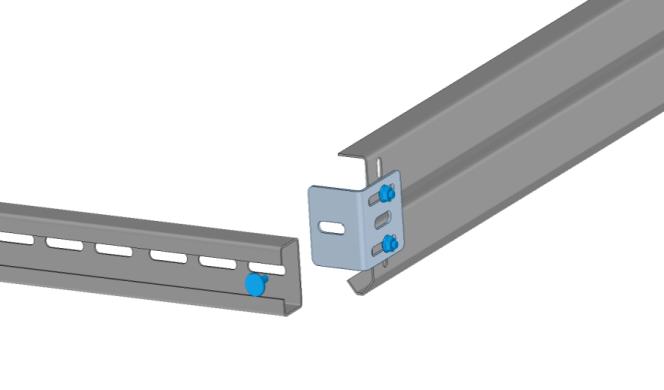

9 1.1 SKRĘCIĆ ZA POMOCĄ ŚRUB M6 NASTĘPNIE USTAWIĆ POZIOM ZESTAWU I DOKRĘCIĆ ŚRUBY MONTAŻ PROFILU C NA KOŃCACH PROWADNIC POZIOMYCH SKRĘCIĆ ZA POMOCĄ ŚRUB M8 NASTĘPNIE USTAWIĆ POZIOM ZESTAWU I DOKRĘCIĆ ŚRUBY 8

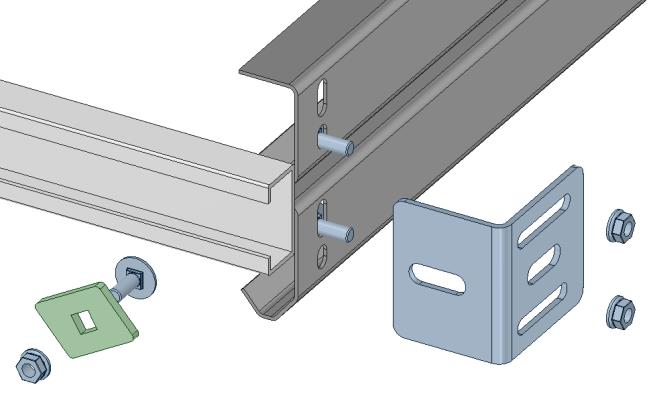

10 1.2 PROFIL C USTAWIĆ NA RÓWNO W PROWADNICAMI POZIOMYMI [ WYMIAR DO WEWNĄTRZ ] OPCJA ZASTOSOWANIE PROFILA C PEŁNEGO, MOCOWANIE Z ZASTOSOWANIEM PŁYTKI MONTAŻOWEJ KOD [1515.] MONTAŻ PODWIESZEŃ DO PROWADNIC POZIOMYCH 1.3 SPRAWDZIĆ PRZEKĄTNE JAK NA RYSUNKU L1=L2 1.3 WYKONAĆ OTWORY φ10 W STROPIE W CELU ZAMOCOWANIA UCHWYTÓW DO PROWADNIC PO WYREGULOWANIU POZIOMU SKRĘCIĆ ŚRUBAMI w 9

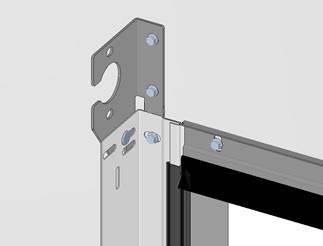

11 ETAPY MONTAŻU UCHWYTU DO PROWADNIC MONTAŻ PODPORY WAŁU ,5 Podporę boczną wału ustawić bezpośrednio na kątowniku pionowym w 10

12 MONTAŻ WAŁU WIDOK OD STRONY WEWNĘTRZNEJ BRAMY ZAŁOŻYĆ ZABEZPIECZENIA SPRĘŻYN SPRĘŻYNA PRAWA SPRĘŻYNY DOBIERAMY Z APLIKACJI SPRĘŻYNA LEWA Czop czerwony SPRĘŻYNA PRAWA SPRĘŻYNA LEWA Czop czarny czerwony ZAŁOŻYĆ BĘBNY czarny 11

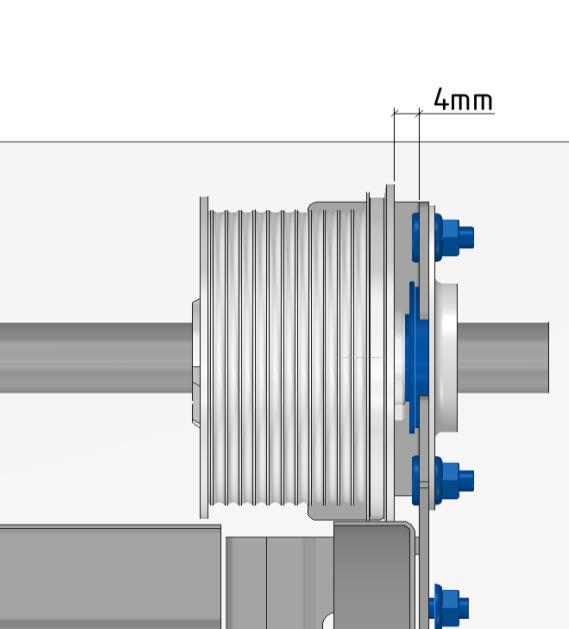

13 MONTAŻ WAŁU WSUNĄĆ KOMPLETNY WAŁEK W PODPORĘ WAŁU A NASTĘPNIE NA KOŃCE NASUNĄĆ ŁOŻYSKO Z OBEJMĄ I 2.2 DOKRĘCIĆ ŚRUBAMI M8 MAX 15Nm 2.3 ZASTOSOWAĆ ODSTĘP 12

14 MONTAŻ PANELU PIREWSZEGO 13

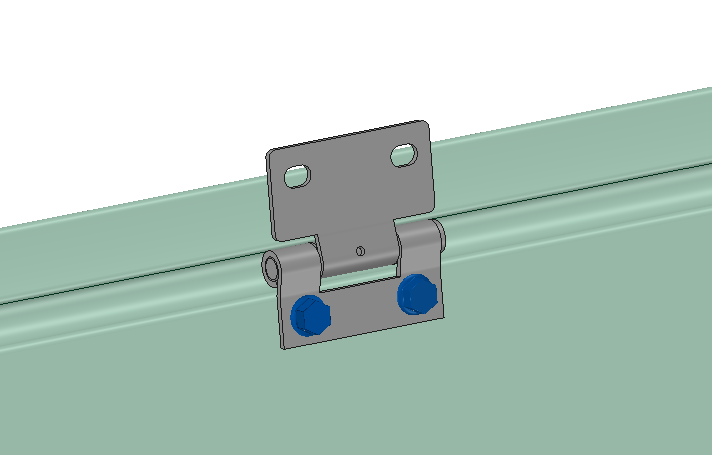

15 3.1 ZAŁOŻYĆ OKUCIA BOCZNE DLA PANELI. DO MONTAŻU UŻYĆ NITÓW ALUMINIOWYCH ZAŁOŻYĆ PROFIL ALUMINIOWY ORAZ USZCZELKĘ NA DOLE PIERWSZEGO PANELU ZACZEPIĆ LINKĘ 3.4 MONTAŻ UCHWYTU DOLNEGO. ROLKĘ WYREGULOWAĆ WEWNĄTRZ PROWADNICY. MAX 10Nm 3.5 ZAMONTOWAĆ ZAWIAS ZGODNIE Z WYTYCZNYMI PRODUCENTA PANELA. MAX 10Nm MAX 10Nm 3.6 ZAMONTOWAĆ ZAWIAS ZGODNIE Z WYTYCZNYMI PRODUCENTA PANELA. 14

16 Dla prawidłowego doboru ilości ZAWIASÓW ŚRODKOWYCH dla panelu należy przyjąć poniższą tabelę Szerokość bramy Ilość zawiasów centralnych MONTAŻ PANELI NASTĘPNYCH WYKONAĆ MONTAŻ ZAWIASÓW BOCZNYCH REGULUJĄC ROLKI W PROWADNICACH ORAZ POŁĄCZYĆ PANELE ZA POMOCĄ ZAWIASÓW ŚRODKOWYCH 15

17 4.1 UWAGA ROLKI NAJPIERW WKŁADAMY DO PROWADNICY A NASTĘPNIE MOCUJEMY DO ZAWIASU MONTAŻ PANELU GÓRNEGO 16

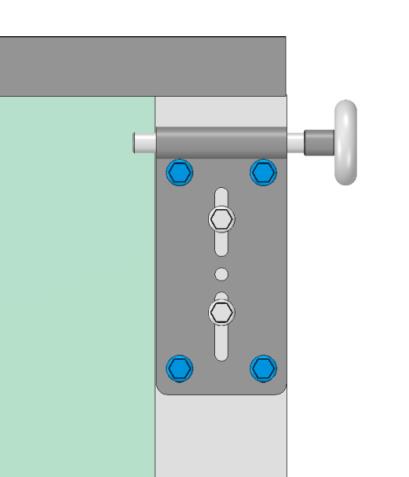

18 5.1 WYKONAĆ MONTAŻ UCHWYTÓW GÓRNYCH 5.1 MAX 10Nm UCHWYT GÓRNY REGULOWAĆ ZA POMOCĄ WEWNĘTRZNYCH ŚRUB PO REGULACJI DOKRĘCIĆ UCHWYT WKRĘTAMI 17

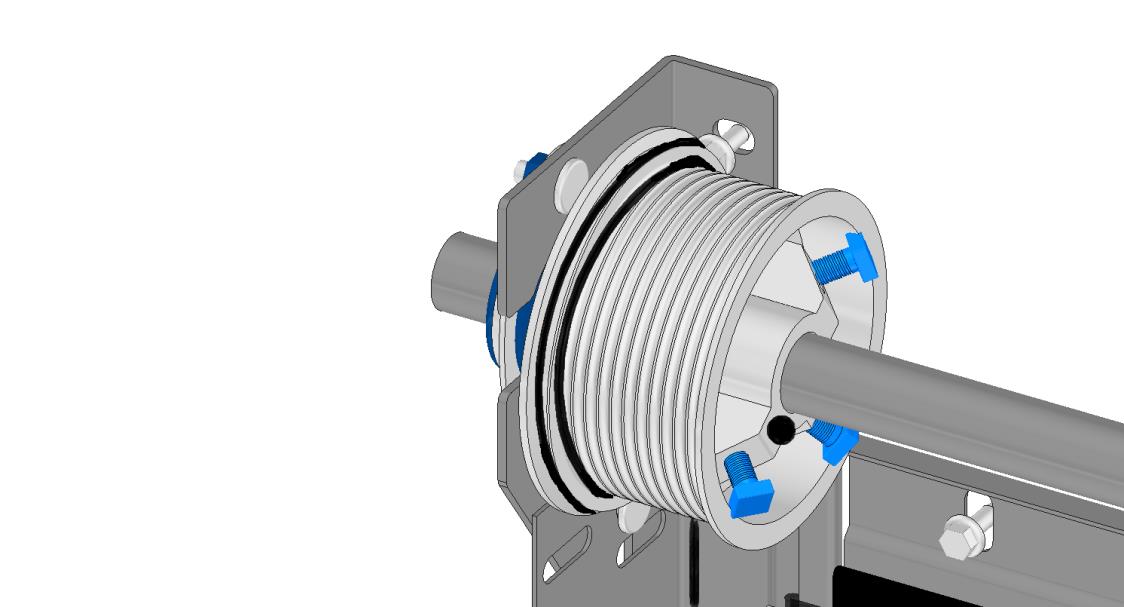

19 OPCJA ZASTOSOWANIE USZCZELKI DO PROFILU ALUMINIOWEGO NAD GÓRNYM PANELEM MONTAŻ LINKI PRZEŁOŻYĆ PRZEZ BĘBEN I NACIĄGNĄĆ LINKĘ DOKRĘCIĆ MAX 25Nm 18

20 NAPINANIE SPRĘŻYN WIDOK OD STRONY WEWNĘTRZNEJ BRAMY SPRĘŻYNA LEWA UWAGA PODCZAS NAPINANIA SPRĘŻYN SKRĘTNYCH WYMAGA SIĘ UŻYCIA DUŻEJ SIŁY ORAZ NALEŻY ZACHOWAĆ DUŻĄ OSTROŻNOŚĆ. MONTAŻ, OBSŁUGA TECHNICZNA I NAPRAWY MOGĄ BYĆ WYKONANE WYŁĄCZNIE PRZEZ WYKWALIFIKOWANE OSOBY SPRĘŻYNA PRAWA SPRĘŻYNA LEWA X=X Liczba obrotów sprężyny: Wysokość 4 panele 5 paneli 6 paneli obrotu 6.8 obrotu obrotu 7.3 obrotu obrotu 7.7 obrotu obrotu 8.7 obrotu obrotu 9.2 obrotu obrotu 9.2 obrotu obrotu 10.0obrotu SPRĘŻYNY NAPINAMY WG TABELI NACIĄGU SPRĘŻYN 19

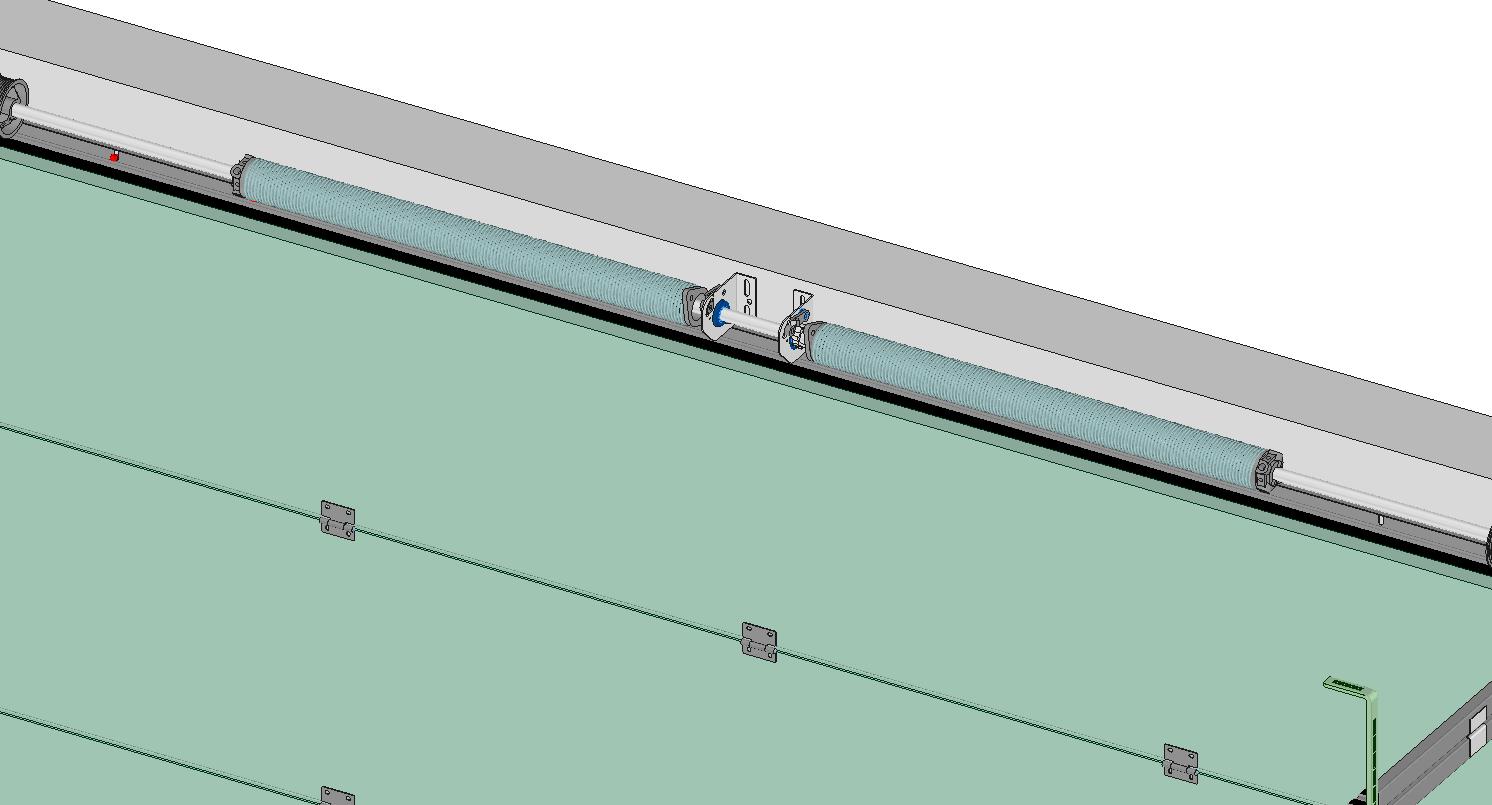

21 DOKRĘCIĆ MAX 25Nm DLA BRAM O SZEROKOŚCI 3000mm ZASTOSOWAĆ WAŁEK NA KLIN ORAZ ŁĄCZNIK DO WAŁU UWAGA USUNĄĆ KLINY BLOKUJĄCE Z ZABEZPIECZENIA SPRĘŻYN 20

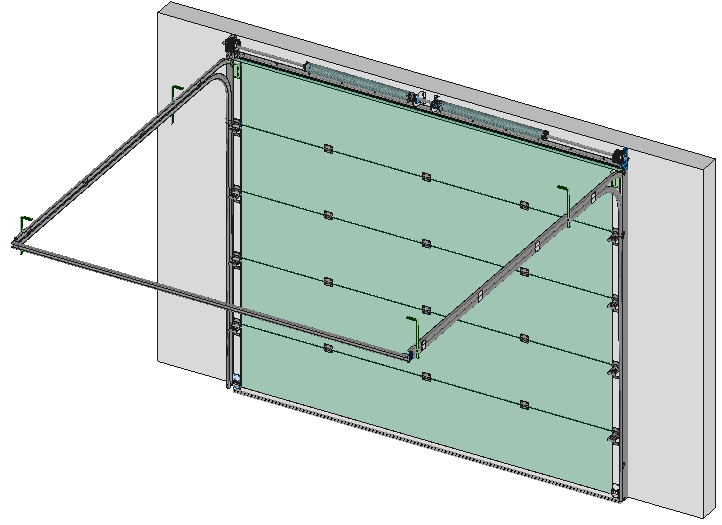

22 21

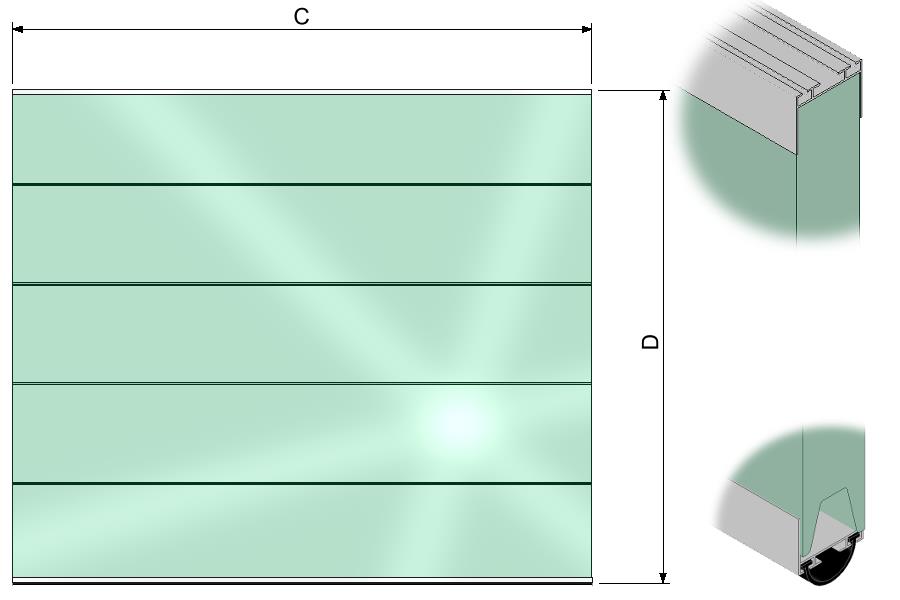

23 DOBÓR WYSOKOŚCI I SZEROKOŚCI PANELI C=S+45 D=H+15 SZEROKOŚĆ PANELI WYSOKOŚĆ PANELI 22
