Kancelaria Senatu Warszawa, ul. Wiejska 6

Transkrypt

1 PRACOWNIA REWALORYZACJI ARCHITEKTURY NOWY ZAMEK Marta Pinkiewicz-Woźniakowska Warszawa, ul. Białostocka 22 lok. 3 ZAMAWIAJĄCY: Kancelaria Senatu Warszawa, ul. Wiejska 6 OBIEKT: ZESPÓŁ BUDYNKÓW SEJMU RP Warszawa, ul. Wiejska 6 TEMAT PRACY: REMONT STOLARKI DRZWIOWEJ POMIESZCZEŃ BIUROWYCH KANCELARII SENATU na korytarzu I piętra budynku B umowa nr. BAKT-24/13/F z dn r. opracowanie 1/NZ-7/13 PROJEKTANT mgr inż. arch. Marta Pinkiewicz Woźniakowska upr. nr Wa-979/94 zaśw. konserw. 300/95/PSOZ mgr inż. arch. Przemysław Woźniakowski upr. nr St 1785/73 zaśw. konserw. 301/95/PSOZ BADANIA KONSERWATORSKIE mgr Bartłomiej Woźniakowski dypl. WKiRDS ASP nr 6100, zaśw. konserw. 612/98/PSOZ mgr Julia Ostrowska dypl. WKiRDS ASP nr 6146 WSPÓŁPRACA stud. arch. Maciej Kachel inż. arch. Damian Juńczyk Warszawa, lipiec

2 DANE OGÓLNE ZAWARTOŚĆ OPRACOWANIA 1. Podstawa opracowania 2. Zakres dokumentacji 3. Stan techniczny stolarki - serwis fotograficzny (23 zdjęcia) DOKUMENTACJA KONSERWATORSKA - KOLORYSTYKA STOLARKI DRZWIOWEJ, STRATYGRAFICZNE BADANIA POWŁOK MALARSKICH 1. Przedmiot, zakres i cel badań konserwatorskich 2. Budowa technologiczna i stratygraficzna 3. Stan zachowania i przyczyny zniszczeń 4. Zestawienie fotografii i odkrywek konserwatorskich 5. Wnioski i zalecenia konserwatorskie OPIS PROJEKTU REMONTU 1. Przedmiot, cel i zakres opracowania 2. Ogólne zalecenia 3. Program remontu drzwi typ Program remontu drzwi typ Program remontu drzwi typ Program remontu drzwi typ 10, 11 i Projekt wymiany drzwi typ 20A 8. Projekt wymiany drzwi typ 44A, 48A i 35A 9. Wykaz remontowanych drzwi INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OŚWIADCZENIE I UPRAWNIENIA PROJEKTANTÓW ORAZ ZALECENIA KONSERWATORSKIE DOKUMENTACJA RYSUNKOWA Rys. 00 plan sytuacyjny skala 1:500 Rys. 01 plan remontu drzwi na korytarzu I pietra Rys. 02 drzwi istniejace do remontu szer. 90cm skala 1:20 Rys. 03 drzwi istniejace do remontu szer. 70cm skala 1:20 Rys. 04 drzwi istniejace dwuskrzydłowe do remontu skala 1:20 Rys. 05 drzwi projektowane z wyciszeniem skala 1:20 Rys. 06 drzwi projektowane do wc damskiego i meskiego skala 1:20 Rys. 07 drzwi projektowane do wc dla niepełnosprawnych skala 1:20 Rys. 08 drzwi detal A,B,C,D skala 1:2 Rys. 09 drzwi detal E,F skala 1:2 Rys. 10 drzwi detal G,H,J skala 1:2 2

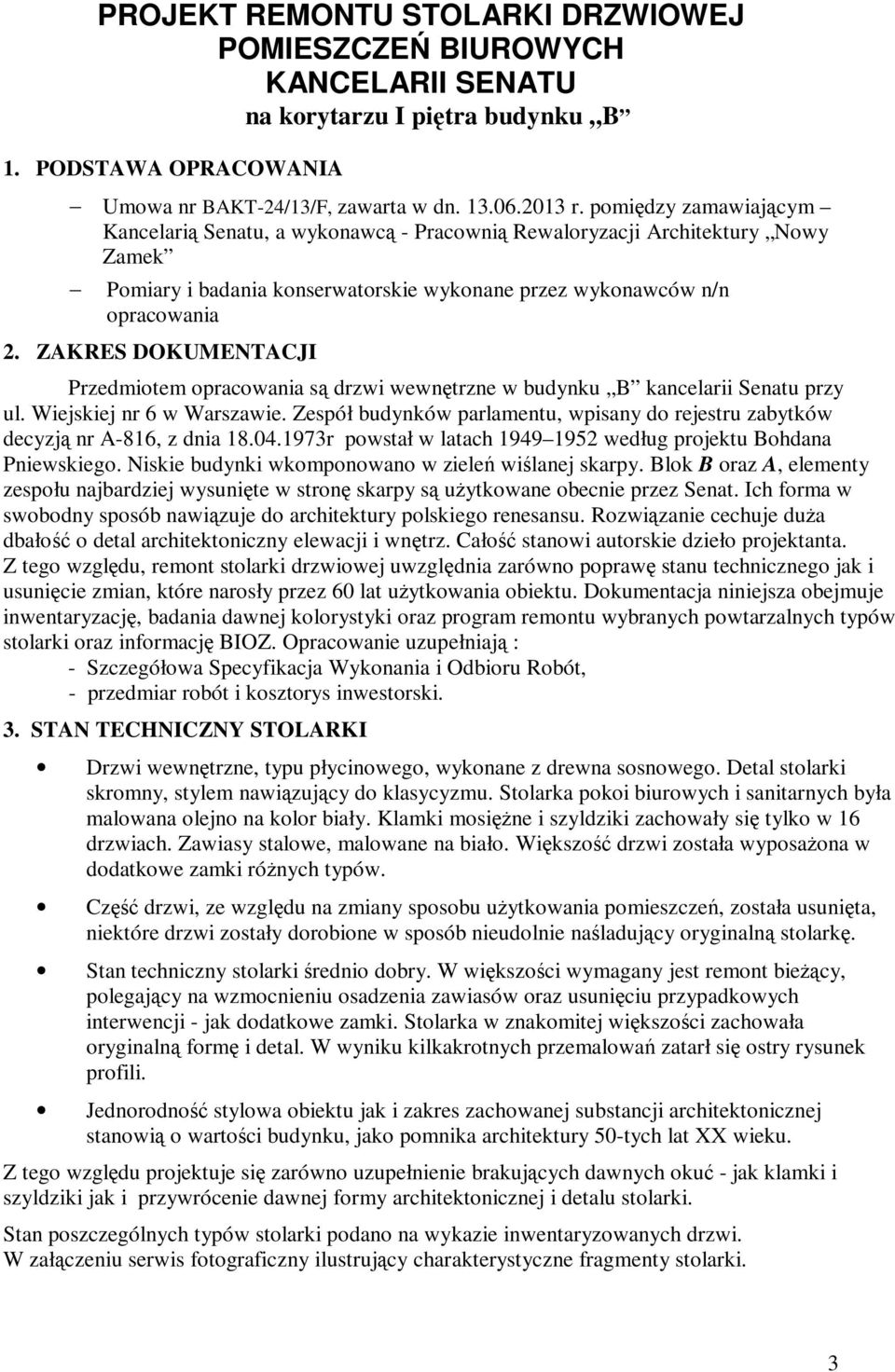

3 PROJEKT REMONTU STOLARKI DRZWIOWEJ POMIESZCZEŃ BIUROWYCH KANCELARII SENATU na korytarzu I piętra budynku B 1. PODSTAWA OPRACOWANIA Umowa nr BAKT-24/13/F, zawarta w dn r. pomiędzy zamawiającym Kancelarią Senatu, a wykonawcą - Pracownią Rewaloryzacji Architektury Nowy Zamek Pomiary i badania konserwatorskie wykonane przez wykonawców n/n opracowania 2. ZAKRES DOKUMENTACJI Przedmiotem opracowania są drzwi wewnętrzne w budynku B kancelarii Senatu przy ul. Wiejskiej nr 6 w Warszawie. Zespół budynków parlamentu, wpisany do rejestru zabytków decyzją nr A-816, z dnia r powstał w latach według projektu Bohdana Pniewskiego. Niskie budynki wkomponowano w zieleń wiślanej skarpy. Blok B oraz A, elementy zespołu najbardziej wysunięte w stronę skarpy są użytkowane obecnie przez Senat. Ich forma w swobodny sposób nawiązuje do architektury polskiego renesansu. Rozwiązanie cechuje duża dbałość o detal architektoniczny elewacji i wnętrz. Całość stanowi autorskie dzieło projektanta. Z tego względu, remont stolarki drzwiowej uwzględnia zarówno poprawę stanu technicznego jak i usunięcie zmian, które narosły przez 60 lat użytkowania obiektu. Dokumentacja niniejsza obejmuje inwentaryzację, badania dawnej kolorystyki oraz program remontu wybranych powtarzalnych typów stolarki oraz informację BIOZ. Opracowanie uzupełniają : - Szczegółowa Specyfikacja Wykonania i Odbioru Robót, - przedmiar robót i kosztorys inwestorski. 3. STAN TECHNICZNY STOLARKI Drzwi wewnętrzne, typu płycinowego, wykonane z drewna sosnowego. Detal stolarki skromny, stylem nawiązujący do klasycyzmu. Stolarka pokoi biurowych i sanitarnych była malowana olejno na kolor biały. Klamki mosiężne i szyldziki zachowały się tylko w 16 drzwiach. Zawiasy stalowe, malowane na biało. Większość drzwi została wyposażona w dodatkowe zamki różnych typów. Część drzwi, ze względu na zmiany sposobu użytkowania pomieszczeń, została usunięta, niektóre drzwi zostały dorobione w sposób nieudolnie naśladujący oryginalną stolarkę. Stan techniczny stolarki średnio dobry. W większości wymagany jest remont bieżący, polegający na wzmocnieniu osadzenia zawiasów oraz usunięciu przypadkowych interwencji - jak dodatkowe zamki. Stolarka w znakomitej większości zachowała oryginalną formę i detal. W wyniku kilkakrotnych przemalowań zatarł się ostry rysunek profili. Jednorodność stylowa obiektu jak i zakres zachowanej substancji architektonicznej stanowią o wartości budynku, jako pomnika architektury 50-tych lat XX wieku. Z tego względu projektuje się zarówno uzupełnienie brakujących dawnych okuć - jak klamki i szyldziki jak i przywrócenie dawnej formy architektonicznej i detalu stolarki. Stan poszczególnych typów stolarki podano na wykazie inwentaryzowanych drzwi. W załączeniu serwis fotograficzny ilustrujący charakterystyczne fragmenty stolarki. 3

4 SERWIS FOTO 4

5 SERWIS FOTO Fot. 1. Drzwi jednoskrzydłowe z zachowaną ślusarką, zamek górny - wtórny 5

6 Fot. 2. Drzwi jednoskrzydłowe płycina środkowa ornament z wałeczków Fot. 3. Drzwi jednoskrzydłowe profile skrzydła i opaski 6

7 Fot. 41. Drzwi jednoskrzydłowe zachowana klamka i szyldzik zamka Fot. 5. Drzwi jednoskrzydłowe - listwa cokołowa drzwi i cokolik opaski 7

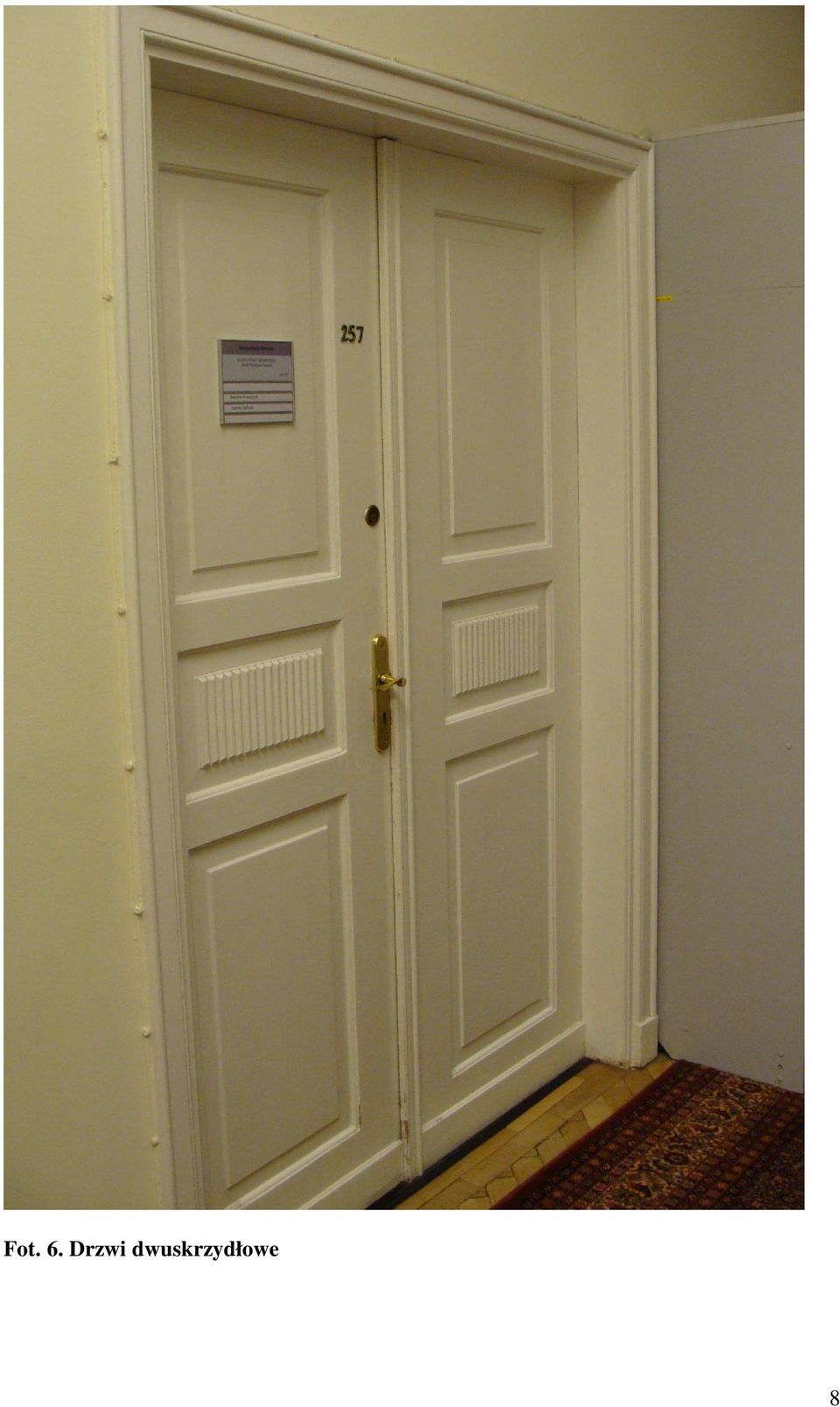

8 Fot. 6. Drzwi dwuskrzydłowe 8

9 Fot. 7. Drzwi dwuskrzydłowe część środkowa. Klamki i dodatkowy zamek - wtórne Fot. 8. Drzwi dwuskrzydłowe profilowana listwa przymykowa 9

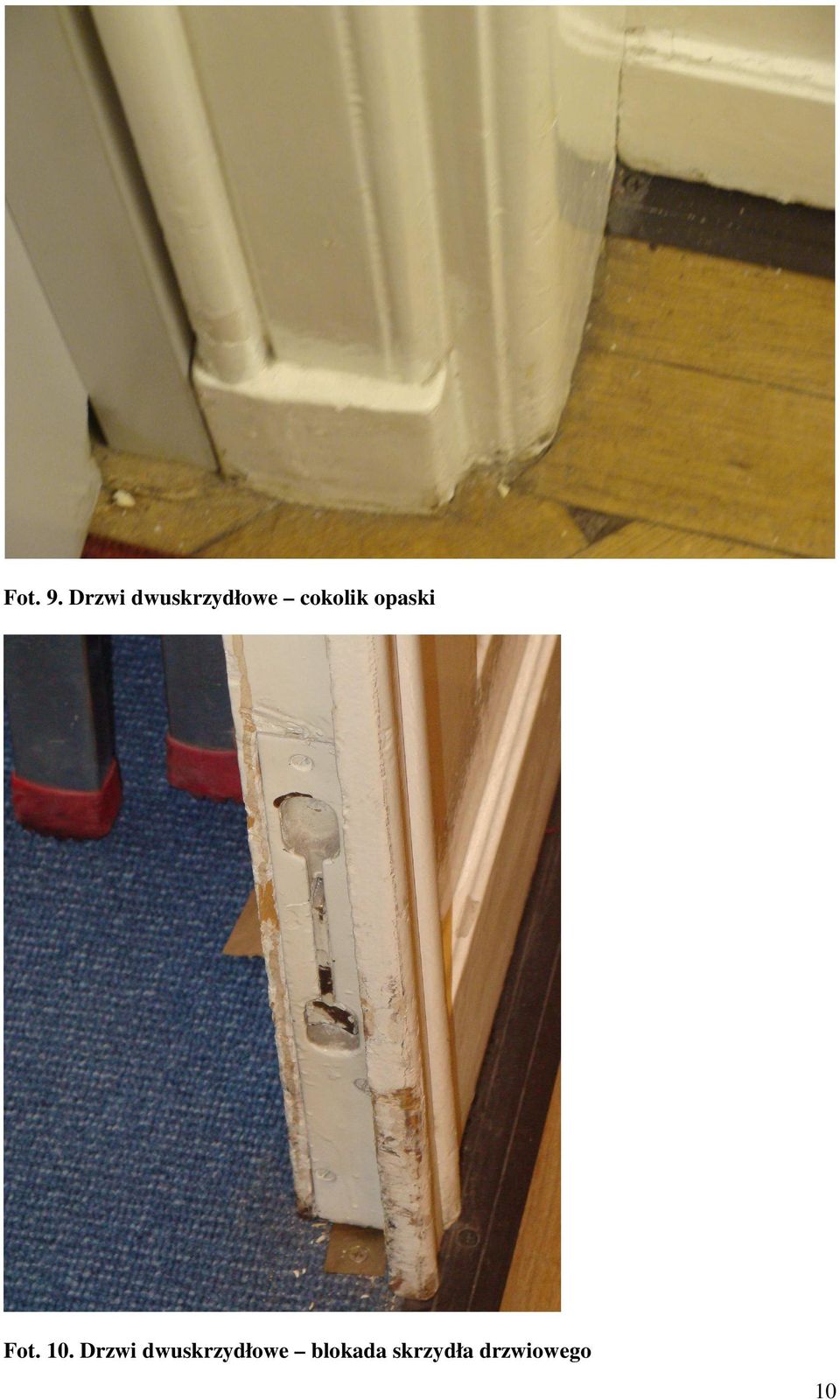

10 Fot. 9. Drzwi dwuskrzydłowe cokolik opaski Fot. 10. Drzwi dwuskrzydłowe blokada skrzydła drzwiowego 10

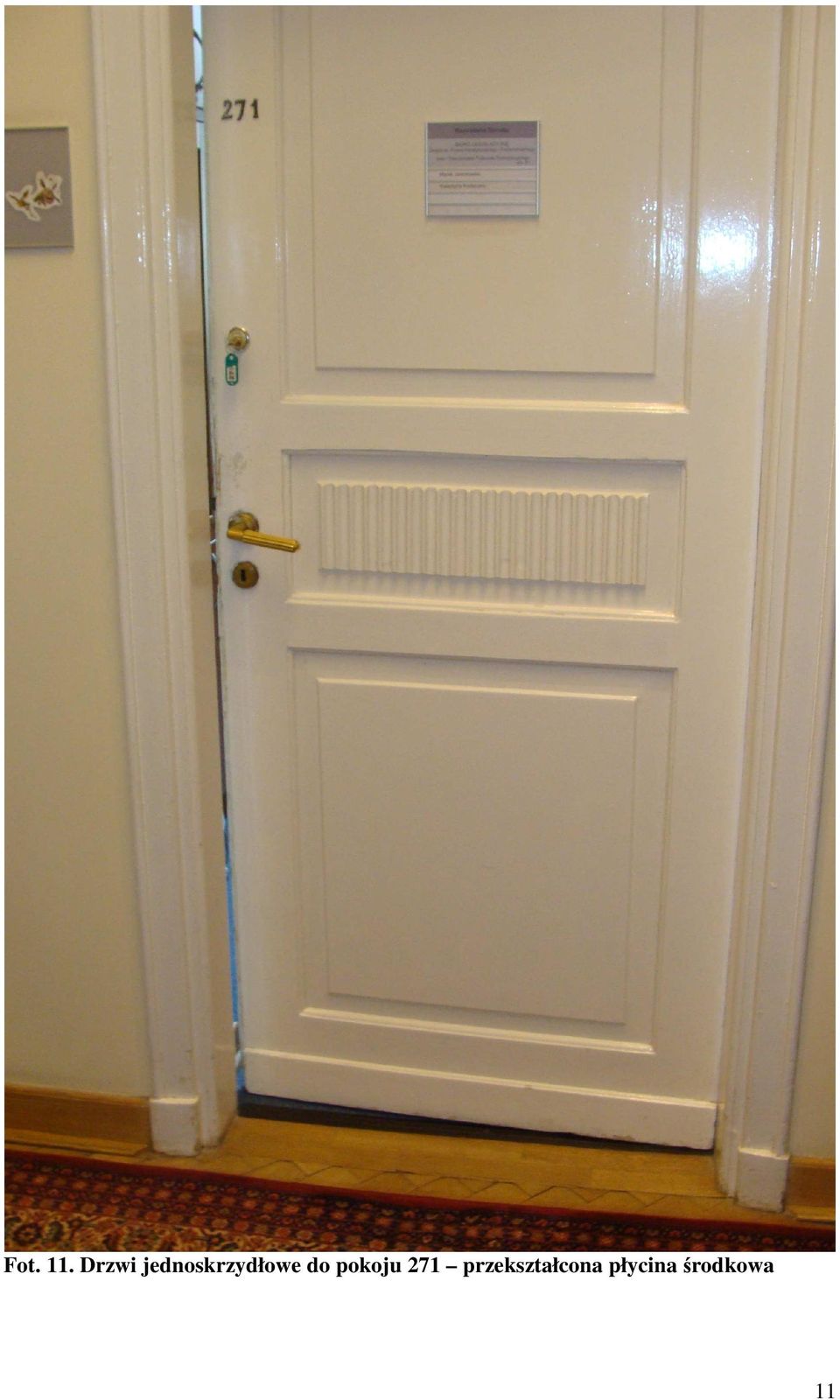

11 Fot. 11. Drzwi jednoskrzydłowe do pokoju 271 przekształcona płycina środkowa 11

12 Fot. 12. Drzwi jednoskrzydłowe do pokoju 271 przekształcona płycina środkowa - kanele zamiast wałeczków 12

13 Fot. 13. Drzwi jednoskrzydłowe do pom. socjalnego 70x218 13

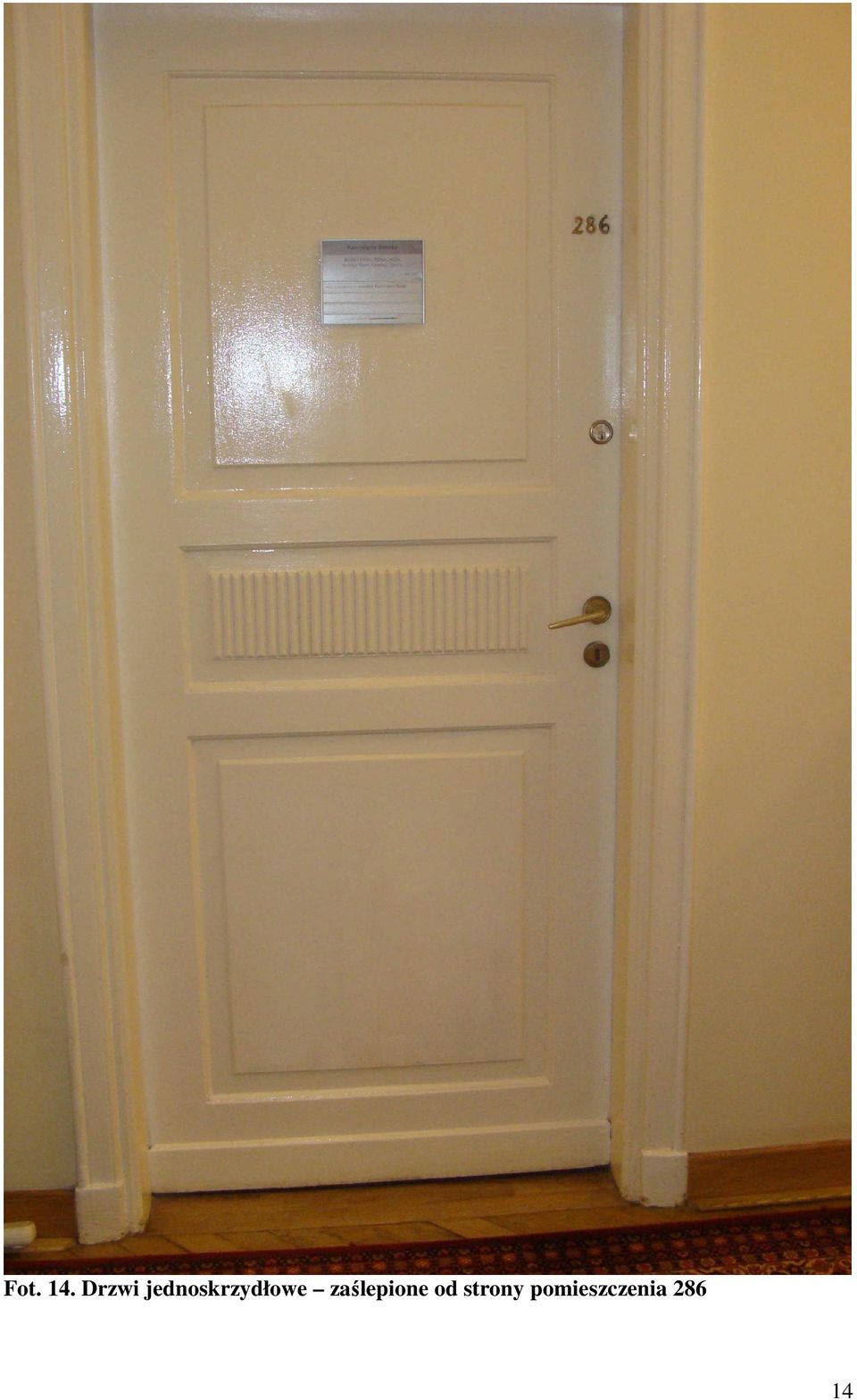

14 Fot. 14. Drzwi jednoskrzydłowe zaślepione od strony pomieszczenia

15 Fot.15. Drzwi jednoskrzydłowe do pokoju 257A brak cokolików opaski, przekształcona listwa cokołowa Fot.16. Drzwi jednoskrzydłowe do pokoju 257A brak cokolików opaski, przekształcona listwa cokołowa 15

16 Fot.17. Drzwi jednoskrzydłowe do pokoju 257B brak listwy cokołowej i cokolików opaski Fot.18. Drzwi jednoskrzydłowe do pokoju 257B brak listwy cokołowej i cokolików opaski 16

17 Fot.19. Drzwi jednoskrzydłowe do toalety wtórne, wykonane na wzór oryginalnych, osadzone w licu ściany. Brak szczeliny wentylacyjnej. Klamki i zawiasy do wymiany 17

18 Fot.20. Drzwi do toalety wtórne, wykonane na wzór oryginalnych. Profil opaski drzwiowej. Fot.21. Drzwi do toalety wtórne, wykonane na wzór oryginalnych. Uproszczony cokolik opaski drzwiowej. 18

19 Fot.22. Drzwi do pokoju 02B wygłuszone obustronnie 19

20 Fot.23. Drzwi do pokoju 02B wygłuszone obustronnie. Klamki oryginalne. 20

21 DOKUMENTACJA KONSERWATORSKA BADAŃ KOLORYSTYKI Opracował zespół : mgr Bartłomiej Woźniakowski dypl. WKiRDS ASP nr 6100, zaśw. konserw. 612/98 mgr Julia Ostrowska dypl. WKiRDS ASP nr

22 DOKUMENTACJA KONSERWATORSKA STOLARKI DRZWIOWEJ POMIESZCZEŃ BIUROWYCH KANCELARII SENATU na korytarzu I piętra budynku B DOKUMENTACJA OPISOWA 1. Przedmiot, zakres i cel opracowania str Budowa technologiczna i stratygraficzna str Stan zachowania i przyczyny zniszczeń str Zestawienie fotografii i odkrywek konserwatorskich str Wnioski i zalecenia konserwatorskie str. 6 DOKUMENTACJA FOTOGRAFICZNA str. 7 fot. mgr Bartłomiej Woźniakowski Fotografia dokumentacyjna makroskopowa 2 szt.. 22

23 1. PRZEDMIOT, ZAKRES I CEL OPRACOWANIA Przedmiotem niniejszego opracowania jest ustalenie pierwotnej kolorystyki i technologii wykonania powłok malarskich stolarki drzwiowej w gmachu Senatu Rzeczpospolitej Polski położonego w Warszawie przy ul. Wiejskiej 6, budynek B. Zakres prac obejmuje badanie powłok malarskich metodą odkrywek stratygraficznych wybranych drzwi w korytarzu pierwszego piętra budynku. Celem niniejszej dokumentacji jest zapewnienie odpowiedniej ochrony konserwatorskiej przez ustalenie oryginalnej kolorystyki i budowy stratygraficznej stolarki drzwiowej. 2. BUDOWA TECHNOLOGICZNA i STRATYGRAFICZNA Wykonanie schodkowych odkrywek stratygraficznych pozwoliło na oznaczenie następujących warstw technologicznych i chronologicznych: I warstwa chronologiczna pierwotna (odkrywka nr 2) 1. Drzwi z drewna sosnowego (masyw - odkrywka nr 1 i 2) 2. Zaprawa szpachlowa olejna, wyrównująca o grubości 1 2 mm 3. Powłoka farby olejnej w odcieniu ciepłej bieli cynkowej o lekkim połysku pierwotna kolorystyka stolarki drzwiowej, barwa warstwy ściemniała II warstwa chronologiczna wtórna 4. Powłoka farby olejnej w odcieniu ciepłej bieli cynkowej o lekkim połysku, barwa warstwy ściemniała (odkrywka nr 2). III warstwa chronologiczna wtórna 5. Powłoka farby na bazie żywicy ftalowej w odcieniu chłodnej bieli tytanowej, barwa warstwy silnie ściemniała do szarości (odkrywka nr 2). IV warstwa chronologiczna wtórna 6. Powłoka farby na bazie żywicy ftalowej w odcieniu ciepłej bieli cynkowej o lekkim połysku (odkrywka nr 2). V warstwa chronologiczna wtórna 7. Zaprawa szpachlowa syntetyczna, wyrównująca o grubości 1 4 mm (występująca lokalnie bezpośrednio na drewnie, odkrywka nr 1) 8. Powłoka farby na bazie żywicy ftalowej lub akrylowej w odcieniu ciepłej bieli cynkowej półmat (odkrywka nr 1 i 2). 23

24 3. STAN ZACHOWANIA I PRZYCZYNY ZNISZCZEŃ Stolarka drzwiowa w stanie wymagającym renowacji. Część oryginalnych okuć i klamek mosiężnych nie zachowana i podmieniona. Powierzchnia stolarki drzwiowej nierówna: zacieki farby, ubytki powierzchni, otwory i uszkodzenia powstałe w wyniku uderzeń mechanicznych i montowania tablic informacyjnych. Profile i ryflowania dekoracji zatraciły pierwotny wyrazisty charakter z powodu zalania kolejnymi nawarstwieniami emalii. 4. ZESTAWIENIE FOTOGRAFII I ODKRYWEK KONSERWATORSKICH Fot. 1. Odkrywka nr 1 drzwi od gabinetu nr 257, strona wewnętrzna Drzwi oryginalne wykonane z masywu drewna sosnowego, wtórna warstwa syntetycznej zaprawy szpachlowej, wyrównującej, wtórna powłoka emalii w odcieniu bieli cynkowej. Fot. 2. Odkrywka nr 2 futryna gabinetu nr 258, strona zewnętrzna Futryna oryginalna sosnowa, pierwotna zaprawa szpachlowa i pierwotna powłoka farby olejnej w odcieniu ciepłej bieli cynkowej o lekkim połysku pierwotna kolorystyka stolarki drzwiowej, (barwa warstwy ściemniała), nawarstwienie 4 wtórnych powłok białej farby olejnej i ftalowej. 5. WNIOSKI ZALECENIA KONSERWATORSKIE Stolarka drzwiowa w stanie zachowania wymagającym renowacji. Część oryginalnych okuć i klamek mosiężnych nie zachowana. Powierzchnia stolarki drzwiowej nierówna: zacieki farby, ubytki powierzchni. Profile i ryflowania dekoracji zatraciły pierwotny wyrazisty charakter z powodu zalania kolejnymi nawarstwieniami emalii. Z powyższych przyczyn zaleca się wykonanie pełnej rekonstrukcji stolarki drzwiowej wg wykonanej inwentaryzacji i elementów stolarki istniejącej. Wszystkie zachowane okucia mosiężne poddać renowacji i zachować, elementy brakujące odtworzyć wg projektu. Zaleca się zachować oryginalną kolorystykę stolarki drzwiowej: w odcieniu ciepłej bieli cynkowej o lekkim połysku (tzw. półpołysk) Należy jednocześnie zwrócić uwagę, że nie można mechanicznie odtworzyć barwy zachowanej w odkrywce, ze względu na efekt ciemnienia i żółknięcia starych powłok malarskich. 24

25 Fot. 1. Odkrywka nr 1, Gmach Senatu RP, 1 piętro, drzwi od gabinetu nr 257, str. wewn. Drzwi oryginalne wykonane z masywu drewna sosnowego, wtórna warstwa syntetycznej zaprawy szpachlowej- wyrównującej, wtórna powłoka emalii w odcieniu bieli cynkowej. Fot. 2. Odkrywka nr 2, Gmach Senatu RP, 1 piętro, futryna drzwi od gabinetu nr 258, str. zewn. Drzwi oryginalne sosnowe, pierwotna zaprawa szpachlowa i pierwotna powłoka farby olejnej w odcieniu ciepłej bieli cynkowej o lekkim połysku pierwotna kolorystyka stolarki drzwiowej, (barwa warstwy ściemniała), nawarstwienie 4 wtórnych powłok białej farby olejnej i ftalowej. Dokumentacja fotograficzna mgr Bartłomiej Woźniakowski 25

26 OPIS PROJEKTU REMONTU 26

27 PROJEKT REMONTU STOLARKI DRZWIOWEJ POMIESZCZEŃ BIUROWYCH KANCELARII SENATU na korytarzu I piętra budynku B 1. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest program remontu drzwi wewnętrznych w budynku B Kancelarii Senatu, Warszawa, ul. Wiejska 6. Program remontu konserwatorskiego drzwi oryginalnych istniejących jednoskrzydłowych szt. 74 Program remontu konserwatorskiego drzwi oryginalnych istniejących dwuskrzydłowych szt. 3 Projekt drzwi nowych - na wzór istniejących oryginalnych. Projekt przewiduje wykonanie 4 szt. drzwi brakujących (bądź do wymiany) jednoskrzydłowych 90x218 i 2 szt. 80x215. Razem do remontu i wykonania st. 83 Z uwagi na powtarzalność typów stolarki, opracowanie pozwoli na sukcesywne prowadzenie prac remontowych, z uwzględnieniem potrzeb i możliwości organizacyjnych Kancelarii Senatu. Opracowanie obejmuje typowy zakres remontu dotyczący przykładowego rodzaju stolarki 2 podstawowych typów, a nie konkretnych drzwi. Z chwilą podjęcia decyzji co do zakresu prac remontowych, zakres robót musi być każdorazowo zaktualizowany z uwzględnieniem stanu danych drzwi, zakresu koniecznych uzupełnień stylowych klamek i pochwytów itp. 2. REMONT KONSERWATORSKI - OGÓLNE ZALECENIA Z uwagi na wartość zabytkową zachowanej stolarki remont ma charakter konserwatorski i zachowawczy. Naprawa konstrukcji stolarki, poprawa stanu technicznego drzwi winna być przeprowadzona z jednoczesnym przywróceniem pierwotnych walorów architektonicznych, detalu stolarki sposobu wykończenia i kolorystyki. Eksponowane okucia (klamki, pochwyty, szyldziki) odtworzyć wg zachowanych wzorów z okresu budowy obiektu. Prowadzenie prac zgodnie z obowiązującymi normami PN-EN ; /B nie może być przeprowadzone kosztem zabytkowych walorów. Pojawiające się problemy należy rozstrzygać w porozumieniu z nadzorem konserwatorskim i autorskim. Sposób wykończenia i kolorystyka drzwi winna uwzględniać przyjęty do realizacji projekt rewaloryzacji danego fragmentu wnętrz. Prace będą prowadzone w użytkowanym obiekcie. Z uwagi na uciążliwość prac remontowych oraz wymaganą wyjątkową staranność wykonania, drzwi winny być zdemontowane i przewiezione do warsztatu. W sytuacji remontu drzwi prowadzących do pokoju pracy, należy zamontować na czas remontu stolarkę zastępczą. 3. PROGRAM REMONTU DRZWI typ 01 - drzwi kompletne Drzwi wewnętrzne, do pokoju biurowego. Jednoskrzydłowe, o wymiarach w świetle ościeżnicy 90x217cm z drewna sosnowego. Skrzydło o 3 płycinach, płycina środkowa dekorowana półwałkami. Deska cokołowa o prostym profilowaniu. Profil opaski nawiązujący do 27

28 wałeczkowego detalu środkowej płyciny. Malowane farbą kryjącą w kolorze białym (pierwotnie farba olejna). Stan średnio-dobry. Oryginalne okucia istniejące. Zakres remontu Zdemontować drzwi i przetransportować do warsztatu. Na czas remontu osadzić drzwi zastępcze. Futrynę remontować bez demontażu. Zdemontować okucia Oczyścić stolarkę z istniejących warstw malarskich metodą chemiczną i mechaniczna w sposób nie uszkadzający lica drewna. Wzmocnić złącza stolarskie w narożach, nośność charakterystyczna złączy w narożach ram drzwiowych nie mniejsza niż 700 N. Powierzchnię drewna wykończyć na gładko, uzupełnić detale i elementy profilowane. Malować farbą podkładową i dwukrotnie tiksotropową farbą alkidową półpołysk, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. Osadzenie zawiasów do sprawdzenia i ew. wzmocnienia. Wymienić zamek z ponownym montażem istniejących klamek i szyldzików mosiężnych. Z uwagi na stosunkowo duży ciężar klamek mosiężnych - zamek o wzmocnionej sprężynie. Drzwi zamykane na zamek bębenkowy, montowany podklamkowo. Montaż drzwi na wyremontowanej in situ ościeżnicy, malowanej farbą jak wyżej. 4. PROGRAM REMONTU DRZWI typ 05 klamki wtórne,dodatkowe zamki Drzwi wewnętrzne, do pokoju biurowego. Jednoskrzydłowe, o wymiarach w świetle ościeżnicy 90x217cm z drewna sosnowego. Skrzydło o 3 płycinach, płycina środkowa dekorowana półwałkami. Deska cokołowa o prostym profilowaniu. Profil opaski nawiązujący do wałeczkowego detalu środkowej płyciny. Malowane farbą kryjącą w kolorze białym (pierwotnie farba olejna). Stan średnio-dobry, odpryski farby. Zawiasy stalowe oryginalne, istniejące. Klamki wtórne. Wmontowany dodatkowy zamek ponad klamką. Zakres remontu Zdemontować drzwi i przetransportować do warsztatu. Na czas remontu osadzić drzwi zastępcze. Futrynę remontować bez demontażu. Zdemontować okucia. Oczyścić stolarkę z istniejących warstw malarskich metodą chemiczną i mechanicznie w sposób nie uszkadzający lica drewna. Szczególnie staranie oczyścić kanele listew przymykowych, zalane farbą. Wzmocnić złącza stolarskie w narożach, nośność charakterystyczna złączy w narożach ram drzwiowych nie mniejsza niż 700 N. Uzupełnić braki w masywie i wyreperować uszkodzenia stosując przesuszone drewno sosnowe, bezsękowe. Do klejenia stosować klej, wodoodporny przeznaczony do drewna, spełniający wymagania wytrzymałościowe określone dla klasy trwałości D4 wg PN-EN 204. Powierzchnię drewna wykończyć na gładko, uzupełnić detale i elementy profilowane. Malować farbą podkładową i dwukrotnie tiksotropową farbą alkilową - półpołysk, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. Osadzenie zawiasów do sprawdzenia i ew. wzmocnienia. Wymienić zamek z montażem klamek i szyldzików mosiężnych wg zachowanych wzorów. Z uwagi na stosunkowo duży ciężar klamek mosiężnych - zamek o wzmocnionej sprężynie. Drzwi zamykane na zamek bębenkowy, montowany podklamkowo. Montaż drzwi na wyremontowanej in situ ościeżnicy, malowanej farbą jak wyżej.. 28

29 5. PROGRAM REMONTU DRZWI typ 37 - dwuskrzydłowe Drzwi wewnętrzne, do pokoju biurowego. Dwuskrzydłowe, o wymiarach w świetle ościeżnicy 139x217cm. Skrzydła o 3 płycinach, płycina środkowa dekorowana półwałkami. Deska cokołowa o prostym profilowaniu. Profil opaski nawiązujący do wałeczkowego detalu środkowej płyciny. Malowane farbą kryjącą w kolorze białym (pierwotnie farba olejna). Stan średnio-dobry, odpryski farby. Zawiasy stalowe oryginalne, istniejące. Klamki wtórne. Wmontowany dodatkowy zamek ponad klamką. Zakres remontu Zdemontować drzwi i przetransportować do warsztatu. Na czas remontu osadzić drzwi zastępcze. Futrynę remontować bez demontażu. Zdemontować okucia. Oczyścić stolarkę z istniejących warstw malarskich metodą chemiczną i mechanicznie w sposób nie uszkadzający lica drewna. Szczególnie staranie oczyścić kanele listew przymykowych, zalane farbą. Wzmocnić złącza stolarskie w narożach, nośność charakterystyczna złączy w narożach ram drzwiowych nie mniejsza niż 700 N. Uzupełnić braki w masywie i wyreperować uszkodzenia stosując przesuszone drewno sosnowe, bezsękowe. Do klejenia stosować klej, wodoodporny przeznaczony do drewna, spełniający wymagania wytrzymałościowe określone dla klasy trwałości D4 wg PN-EN 204. Powierzchnię drewna wykończyć na gładko, uzupełnić detale i elementy profilowane. Malować farbą podkładową i dwukrotnie tiksotropową farbą alkidową - półpołysk, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. Osadzenie zawiasów do sprawdzenia i ew. wzmocnienia. Wymienić zamek z montażem klamek i szyldzików mosiężnych wg zachowanych wzorów. Z uwagi na stosunkowo duży ciężar klamek mosiężnych - zamek o wzmocnionej sprężynie. Drzwi zamykane na zamek bębenkowy, montowany podklamkowo. Montaż drzwi na wyremontowanej in situ ościeżnicy, malowanej farbą jak wyżej. 6. PROGRAM REMONTU DRZWI typ 46 z przekształconą płyciną środkową Drzwi wewnętrzne, do pokoju biurowego. Jednoskrzydłowe, o wymiarach w świetle ościeżnicy 90x219cm. Skrzydła o 3 płycinach, płycina środkowa kanelowana. Deska cokołowa o prostym profilowaniu. Profil opaski nawiązujący do wałeczkowego detalu środkowej płyciny. Malowane farbą kryjącą w kolorze białym (pierwotnie farba olejna). Stan średnio-dobry, odpryski farby. Zawiasy stalowe oryginalne, istniejące. Klamki wtórne. Wmontowany dodatkowy zamek ponad klamką. Zdemontować drzwi i przetransportować do warsztatu. Na czas remontu osadzić drzwi zastępcze. Futrynę remontować bez demontażu. Zdemontować okucia. Oczyścić stolarkę z istniejących warstw malarskich metodą chemiczną i mechanicznie w sposób nie uszkadzający lica drewna. Wymienić dekorację środkowej płyciny na półwałki - jak w pozostałych drzwiach. Wzmocnić złącza stolarskie w narożach, nośność charakterystyczna złączy w narożach ram drzwiowych nie mniejsza niż 700 N. Uzupełnić braki w masywie i wyreperować uszkodzenia stosując przesuszone drewno sosnowe, bezsękowe. Do klejenia stosować klej, wodoodporny przeznaczony do drewna, spełniający wymagania wytrzymałościowe określone dla klasy trwałości D4 wg PN-EN

30 Powierzchnię drewna wykończyć na gładko, uzupełnić detale i elementy profilowane. Malować farbą podkładową i dwukrotnie tiksotropową farbą alkidową - półpołysk, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. Osadzenie zawiasów do sprawdzenia i ew. wzmocnienia. Montaż istniejących klamek i szyldzików mosiężnych. Z uwagi na stosunkowo duży ciężar klamek mosiężnych wymienić zamek o wzmocnionej sprężynie. Drzwi zamykane na zamek bębenkowy, montowany podklamkowo. Montaż drzwi na wyremontowanej in situ ościeżnicy, malowanej farbą jak wyżej. 7. PROGRAM REMONTU DRZWI typ 10, 11 i 27 osadzone w licu ściany Są to drzwi do toalet i, zgodnie z przepisami, muszą otwierać się na zewnątrz. Obecnie drzwi te zlicowane są z powierzchnią ściany, co stanowi dysonans z pozostałymi drzwiami do pomieszczeń biurowych, których lico znajduje się 15 cm od lica ściany. Skrzydła drzwiowe są wtórne, wykonane wg oryginalnych. Jednoskrzydłowe o wymiarach w świetle ościeżnicy 90x218cm. Skrzydła o 3 płycinach, płycina środkowa dekorowana półwałkami. Deska cokołowa o prostym profilowaniu. Profil opaski nawiązujący do wałeczkowego detalu środkowej płyciny. Malowane farbą kryjącą w kolorze białym. Stan średnio-dobry. Zawiasy mosiężne, ozdobne. Klamki wtórne. Brak otworów nawiewnych. Zakres remontu drzwi 10 i 11 Drzwi zdemontować. Futrynę oczyścić z warstw farby metodą chemiczną i mechanicznie w sposób nie uszkadzający lica drewna. Wykonać drugą futrynę z drewna sosnowego klejonego w formie krosna. Uzupełnić braki w masywie i wyreperować uszkodzenia stosując przesuszone drewno sosnowe, bezsękowe. Do klejenia stosować klej, wodoodporny przeznaczony do drewna, spełniający wymagania wytrzymałościowe określone dla klasy trwałości D4 wg PN-EN 204. Wykonać nowe drzwi z drewna sosnowego klejonego o wymiarach w świetle 80,5x215 wg istniejących oryginalnych. Powierzchnię drewna wykończyć na gładko, uzupełnić detale i elementy profilowane. Malować farbą podkładową i dwukrotnie tiksotropową farbą alkidową - półpołysk, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. Wymiana zawiasów na stalowe, identyczne jak w stolarce oryginalnej. Wymienić zamek z montażem klamek mosiężnych wg zachowanych wzorów. Z uwagi na stosunkowo duży ciężar klamek mosiężnych - zamek o wzmocnionej sprężynie. Montaż drzwi na wyremontowanej in situ ościeżnicy, malowanej farbą jak wyżej. Zakres remontu drzwi 27 Zdemontować drzwi i przetransportować do warsztatu. Zdemontować okucia. Oczyścić stolarkę z istniejących warstw malarskich metodą chemiczną i mechanicznie w sposób nie uszkadzający lica drewna. Szczególnie staranie oczyścić kanele listew przymykowych, zalane farbą. Wzmocnić złącza stolarskie w narożach, nośność charakterystyczna złączy w narożach ram drzwiowych nie mniejsza niż 700 N. Futrynę zdemontować. Wykonać nową futrynę o zwiększonej szerokości oraz dodatkową w formie krosna o wymiarach w świetle 90x215 (zgodnie z przepisami) Powierzchnię drewna wykończyć na gładko, uzupełnić detale i elementy profilowane. Malować farbą podkładową i dwukrotnie tiksotropową farbą alkidową błyszczącą, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. 30

31 Wymiana zawiasów na stalowe, identyczne jak w stolarce oryginalnej. Wymienić zamek z montażem klamek mosiężnych wg zachowanych wzorów. Z uwagi na stosunkowo duży ciężar klamek mosiężnych - zamek o wzmocnionej sprężynie. 8. PROJEKT WYMIANY DRZWI typ 44A, 48A i 35A(90x204,80x200,80x210) o nieprawidłowych wymiarach Zdemontować drzwi razem z futrynami (2 stalowe, 1 drewniana) Wykonać nowe drzwi wraz z futrynami z drewna sosnowego klejonego, na wzór drzwi oryginalnych o wymiarach w świetle 90x218cm Malować farbą podkładową i dwukrotnie tiksotropową farbą alkidową - półpołysk, w kolorze białym - o odcieniu zgodnie z projektem zatwierdzonym przez Konserwatora Zabytków. Zamontować zawiasy stalowe na wzór istniejących w drzwiach oryginalnych. Zamontować klamki i szyldziki mosiężne wykonane wg zachowanych wzorów. Z uwagi na stosunkowo duży ciężar klamek mosiężnych - zamek o wzmocnionej sprężynie. Drzwi zamykane na zamek bębenkowy, montowany podklamkowo. Projekt przewiduje malowanie wszystkich drzwi farbą o lekkim połysku w kolorze ciepłej bieli: nr 9010 wg palety RAL 9. PROJEKT WYKONANIA IZOLACJI WYCISZAJĄCEJ DRZWI Projekt przewiduje wyciszenie zarówno drzwi projektowanych, jak i istniejących, oryginalnych. Wyciszenie jednostronne, od strony gabinetu, montowane do gotowych drzwi: warstwa bitumiczna o wysokiej elastyczności grub.ok. 3mm, mata wyciszająca OUT- SOUND 10/240S grub ok. 10mm + pokrycie skórą ekologiczną w kolorze białym. Mocowanie na listewki tapicerskie mosiężne wg technologii wykonawcy, w uzgodnieniu z projektantem i Użytkownikiem. Zamontować uszczelki obwodowe oraz uszczelkę progu - listwę opadającą. Ogółem do wyciszenia 20 szt drzwi. 31

32

33

34

35

36

37

38

39 REMONT STOLARKI DRZWIOWEJ POMIESZCZEŃ BIUROWYCH KANCELARII SENATU na korytarzu I piętra budynku B INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA I. Zakres robót zamierzenia budowlanego W zakres robót wchodzi remont wewnętrznych drzwi w budynku B Kancelarii Senatu przy ul. Wiejskiej 6 Warszawie. II. Kolejność wykonywania robót Zadanie dotyczy jednego elementu, wykonywanego w warsztacie Wykonawcy poza miejscem przeznaczenia. Montaż na warunkach uzgodnionych z Zamawiającym. III. Elementy zagospodarowania działki lub terenu budowy mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi. Rodzaj zadania nie wymaga zagospodarowania działki i nie stwarza zagrożenia bezpieczeństwa i zdrowia ludzi. W czasie realizacji nie przewiduje się występowania elementów i sytuacji które w sposób bezpośredni lub pośredni mogłyby stanowić zagrożenie dla życia i zdrowia robotników i osób postronnych. Zabezpieczenie budowy będzie wykonane zgodnie z obowiązującymi normami, Prawem Budowlanym oraz przepisami bhp i ppoż. IV. Przewidywane zagrożenia mogące wystąpić w czasie robót. W trakcie realizacji nie przewiduje się wykonywania robót szczególnie niebezpiecznych. Przewidziano szkolenie pracowników w zakresie przestrzegania przepisów bhp na terenie budowy. Szkolenie przeprowadza kierownik Budowy. Prace będą wykonywane w użytkowanym budynku. V. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonawstwa robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie w tym zabezpieczających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. a. Roboty budowlano-montażowe muszą być wykonywane zgodnie z postanowieniami; 1. Rozporządzenia ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych (Dz. U. nr 113 poz. 930) 2. Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 poz.844) 3. Rozporządzenie Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. z dnia ) b. Winny być przestrzegane w szczególności następujące zasady: 1. W czasie realizacji prac budowlanych stosować należy materiały, maszyny i urządzenia techniczne posiadające atesty i świadectwa dopuszczenia do stosowania w budownictwie. 40

40 2. Wszyscy pracownicy budowy mają posiadać świadectwa przeszkolenia w zakresie obowiązujących przepisów bhp i san-epid. na stanowisku pracy. 3. Osoby nie będące pracownikami, uczestnikami procesu produkcyjnego budowy mogą poruszać się po terenie budowy tylko w obecności przedstawiciela wykonawcy. 4. W celu uniknięcia zanieczyszczeń i nadmiernej degradacji środowiska należy przestrzegać wymogów zawartych w ustawie z dnia Prawo ochrony środowiska (Dz. U. Nr 62 poz. 627) która jest dokumentem porządkującym polskie prawo ekologiczne i gospodarkę odpadami. 5. Dla zapewnienia warunków bezpiecznej pracy należy stosować: bariery ochronne i balustrady w miejscach niebezpiecznych dla pracowników oświetlenie podstawowe i ewakuacyjne dróg transportowych oświetlenie stanowisk pracy kaski ochronne okulary i maski ochronne przy pracach tego wymagających obuwie ochronne zgodne z charakterem wykonywanych prac rękawice ochronne nauszniki dźwiękochłonne przy pracach głośnych szelki bezpieczeństwa ubrania ochronne stosownie do wykonywanych prac i pory roku 6. Wszyscy pracownicy zobowiązani są do stosowania właściwej, określonej przepisami, posiadającej atesty i znak bezpieczeństwa odzieży ochronnej roboczej i sprzętu ochrony osobistej. Żaden z pracowników zatrudnionych na budowie nie może poruszać się na terenie budowy bez kasku ochronnego. Odzież robocza oraz kaski ochronne powinny posiadać logo firmy i określoną kolorystykę, chroniące stopy przed urazami mechanicznymi. 7. W zależności od rodzaju wykonywanych prac i zagrożeń należy stosować odpowiednie środki ochrony osobistej: przy pracy w hałasie Z> 85 db (A) indywidualne ochronniki słuchu przy pracy w zapyleniu maski przeciwpyłowe przy pracach gdzie występują odpryski lub zagrożenia dla oczu- okulary ochronne 8. Wymagania dodatkowe konieczne dla spełnienia zabezpieczenia budowy i osobistego: w miejscach stanowiących szczególne zagrożenie pożarowe należy ustawić gaśnice i zapewnić dostęp do wody (hydranty) podczas przeglądów BHP sprawdzać pomieszczenia socjalne, biurowe i magazynowe pod kątem stanu zagrożenia pożarowego zapewnić dostęp do telefonu i spisu telefonów alarmowych sprawdzić czy urządzenia elektryczne zostały dodatkowo uziemione, przeprowadzone zostały badania skuteczności zerowania i rezystancji obwodów elektrycznych. rozdzielnie elektryczne winny być zamknięte na kłódki- klucze od kłódek przechowywane w biurze budowy konserwacja i obsługa urządzeń może być prowadzona wyłącznie przez osoby posiadające odpowiednie uprawnienia wyłączniki odcinające dopływu energii elektrycznej winny być w miejscach łatwo dostępnych w sytuacji konieczności szybkiego wyłączenia 9. Kadra inżynieryjno-techniczna zobowiązana jest wyposażyć teren budowy w odpowiednią ilość tablic informacyjnych, znaków ostrzegawczych bhp informujących o grożącym niebezpieczeństwie oraz wyposażyć budowę w niezbędny sprzęt gaśniczy. 10. Wszelkie tablice i znaki ostrzegawcze winny być umieszczone w widocznych miejscach i trwale zamocowane. Sprzęt ochrony ppoż. powinien być sprawny, atestowany i posiadać legalizację producenta. 41
