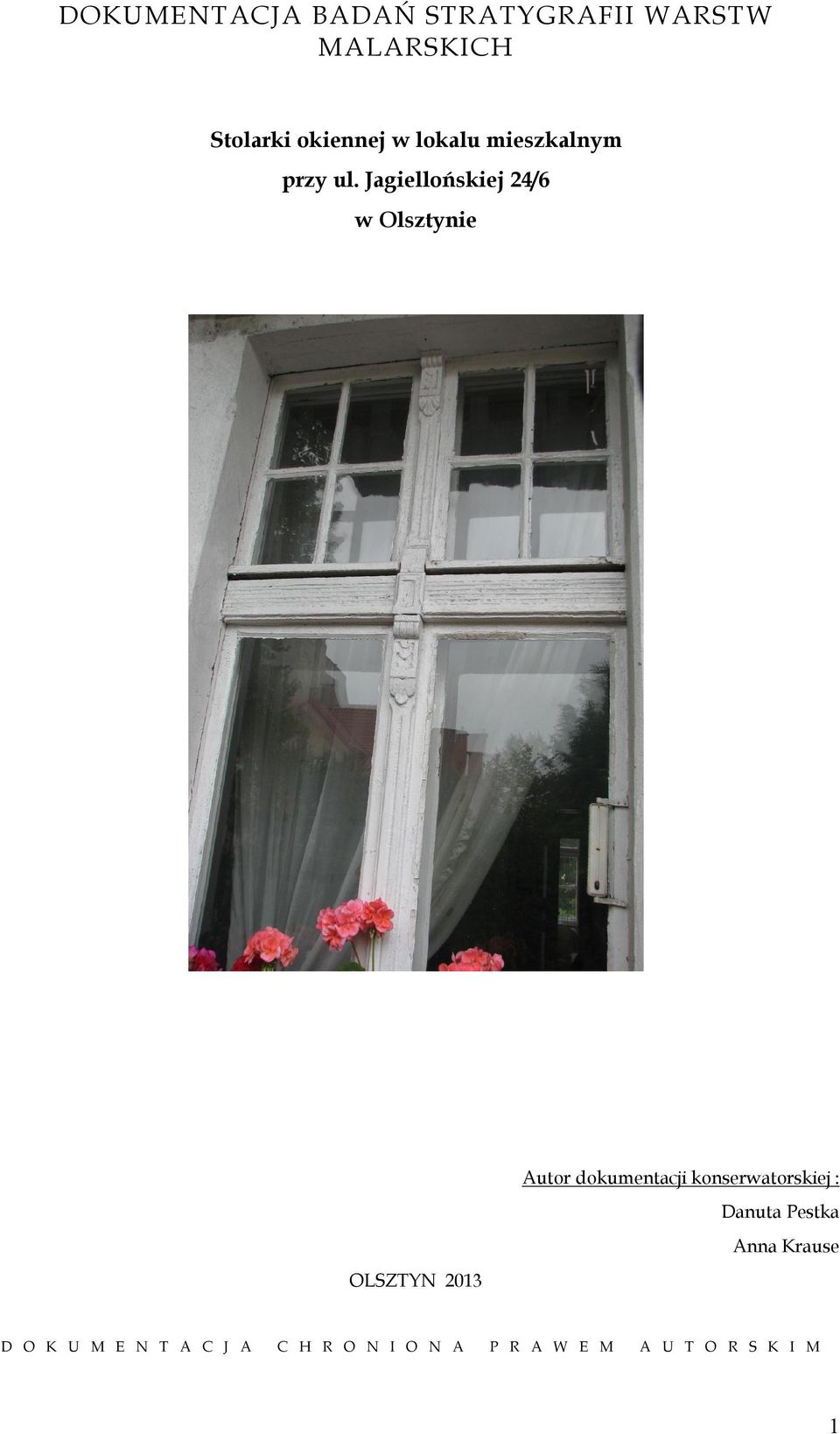

1 DOKUMENTACJA BADAŃ STRATYGRAFII WARSTW MALARSKICH Stolarki okiennej w lokalu mieszkalnym przy ul. Jagiellońskiej 24/6 w Olsztynie Autor dokumentacji konserwatorskiej : Danuta Pestka Anna Krause OLSZTYN 2013 D O K U M E N T A C J A C H R O N I O N A P R A W E M A U T O R S K I M 1

Jagiellońskiej 24/6 w Olsztynie Autor dokumentacji konserwatorskiej :

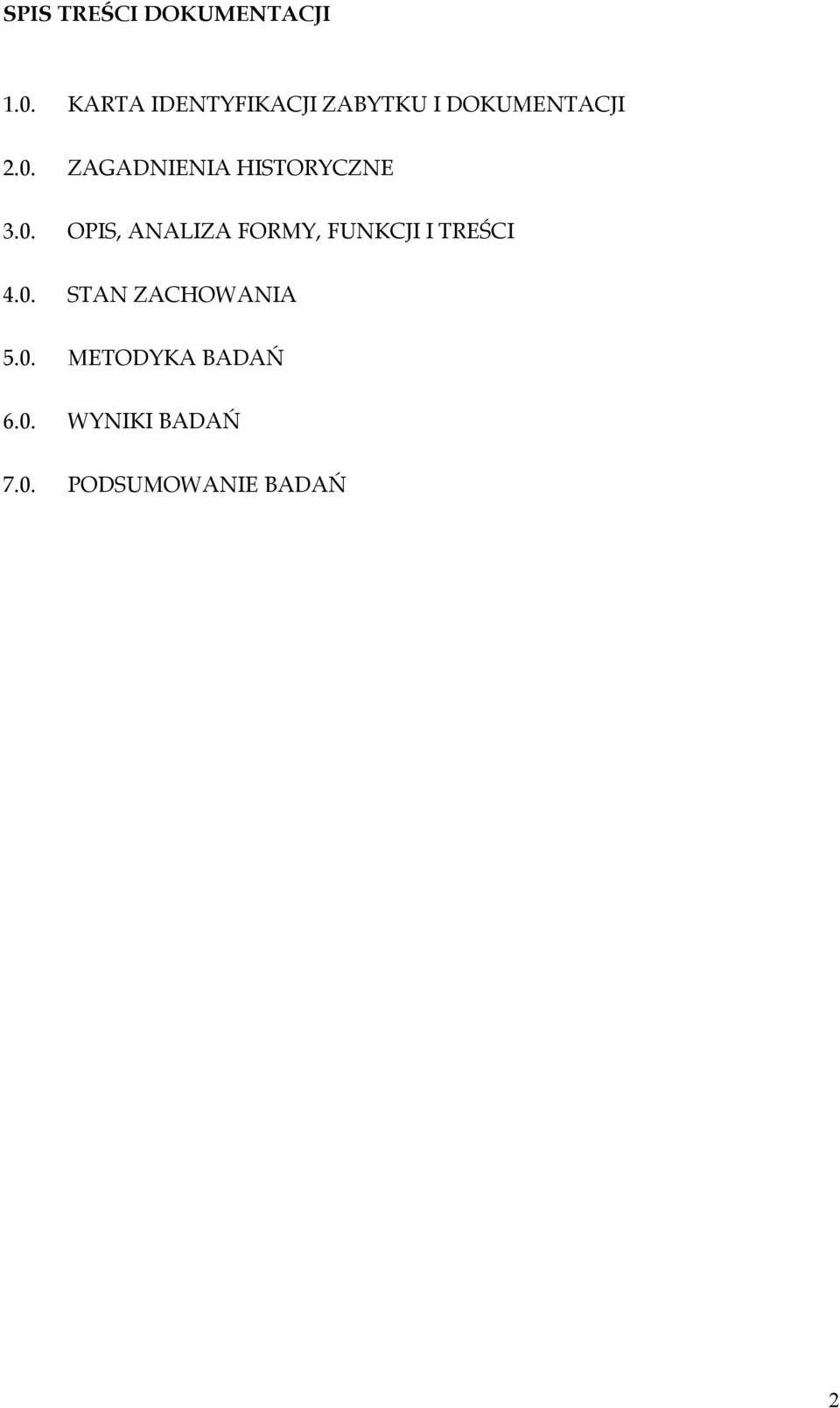

2 SPIS TREŚCI DOKUMENTACJI 1.0. KARTA IDENTYFIKACJI ZABYTKU I DOKUMENTACJI 2.0. ZAGADNIENIA HISTORYCZNE 3.0. OPIS, ANALIZA FORMY, FUNKCJI I TREŚCI 4.0. STAN ZACHOWANIA 5.0. METODYKA BADAŃ 6.0. WYNIKI BADAŃ 7.0. PODSUMOWANIE BADAŃ 2

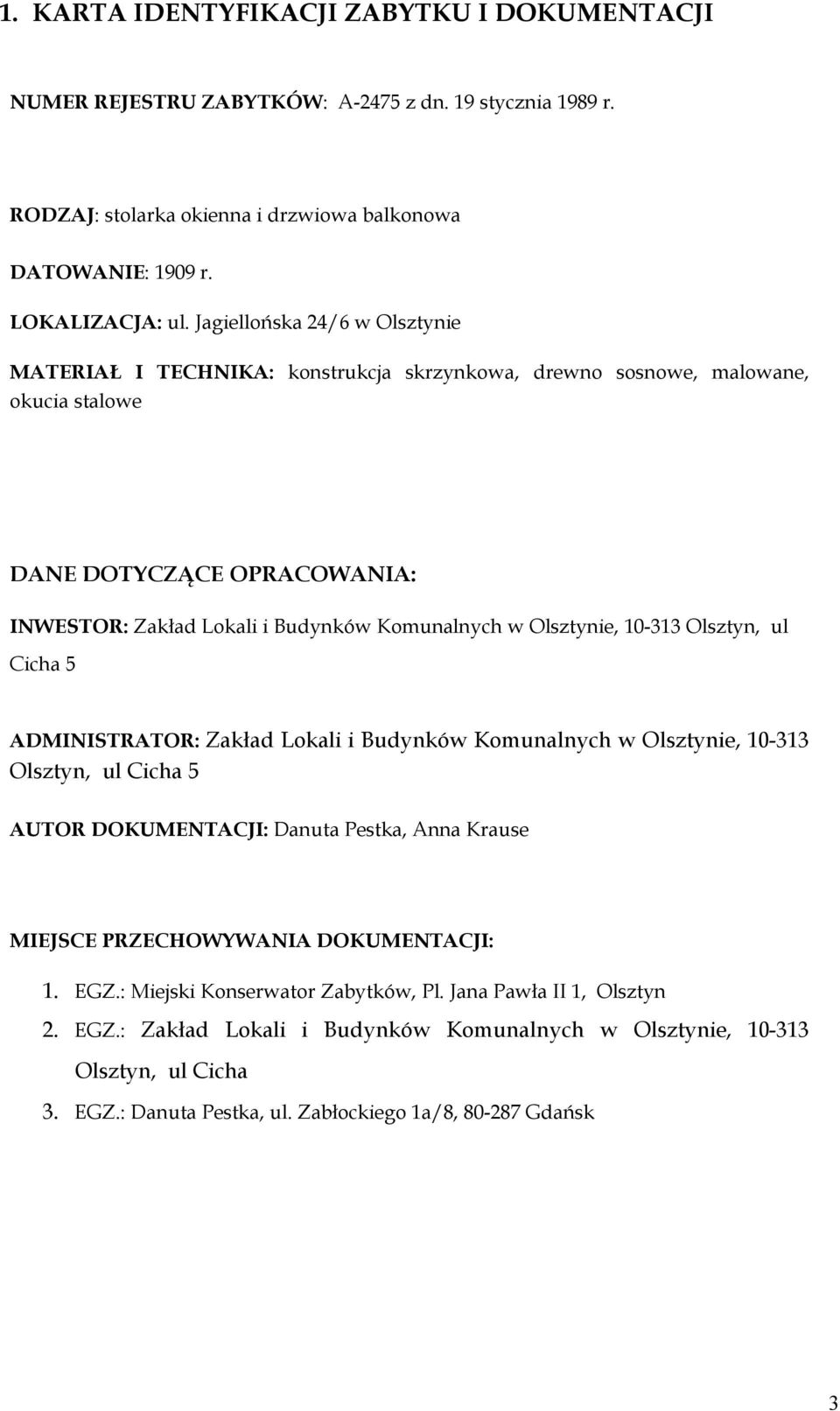

3 1. KARTA IDENTYFIKACJI ZABYTKU I DOKUMENTACJI NUMER REJESTRU ZABYTKÓW: A-2475 z dn. 19 stycznia 1989 r. RODZAJ: stolarka okienna i drzwiowa balkonowa DATOWANIE: 1909 r. LOKALIZACJA: ul. Jagiellońska 24/6 w Olsztynie MATERIAŁ I TECHNIKA: konstrukcja skrzynkowa, drewno sosnowe, malowane, okucia stalowe DANE DOTYCZĄCE OPRACOWANIA: INWESTOR: Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul Cicha 5 ADMINISTRATOR: Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul Cicha 5 AUTOR DOKUMENTACJI: Danuta Pestka, Anna Krause MIEJSCE PRZECHOWYWANIA DOKUMENTACJI: 1. EGZ.: Miejski Konserwator Zabytków, Pl. Jana Pawła II 1, Olsztyn 2. EGZ.: Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul Cicha 3. EGZ.: Danuta Pestka, ul. Zabłockiego 1a/8, Gdańsk 3

Olsztynie, 10-313 Olsztyn, ul Cicha 5 ADMINISTRATOR: Zakład Lokali i Budynków Komunalnych w Olsztynie, 10-313 Olsztyn, ul Cicha 5 AUTOR DOKUMENTACJI: Danuta Pestka, Anna Krause MIEJSCE PRZECHOWYWANIA

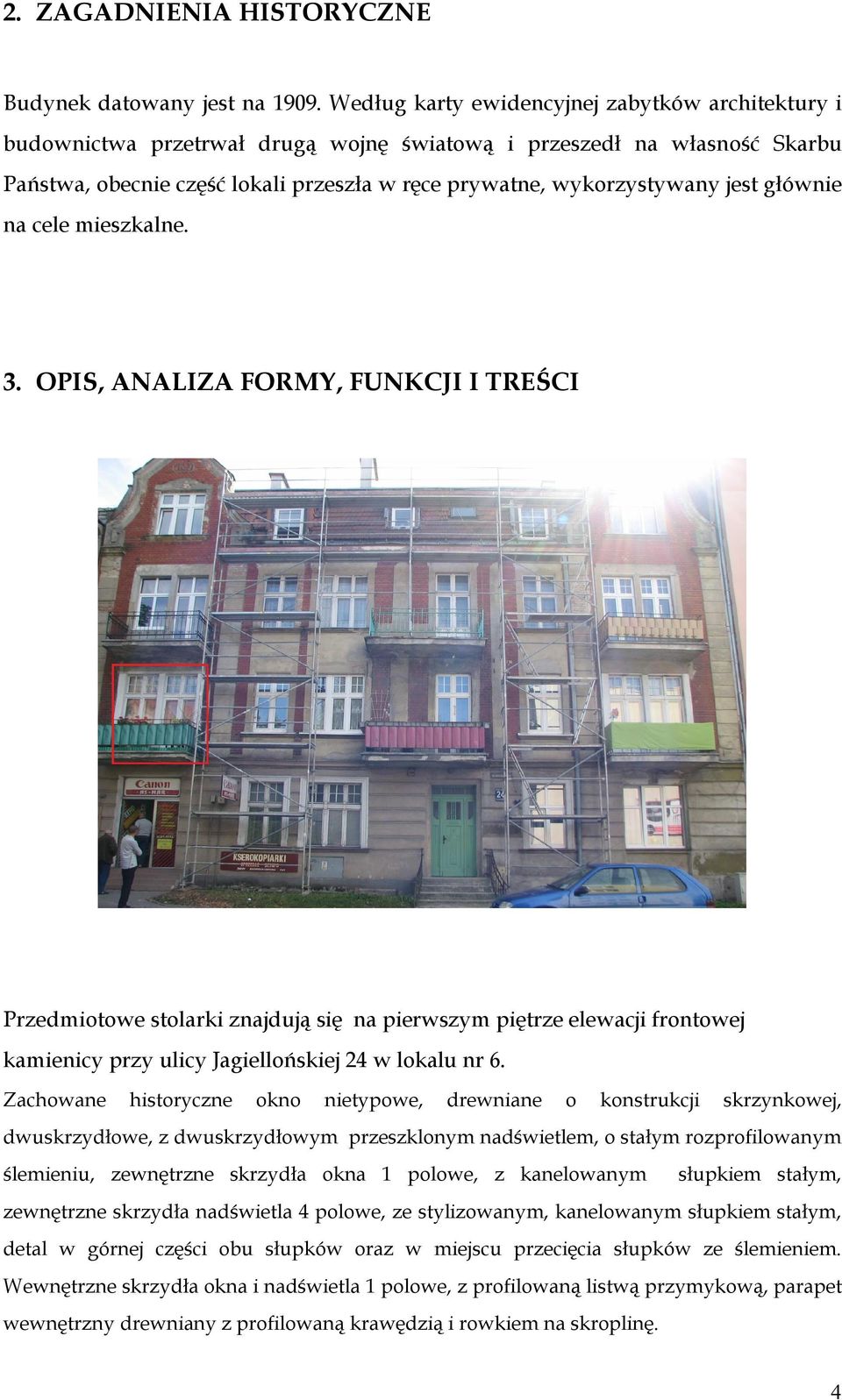

4 2. ZAGADNIENIA HISTORYCZNE Budynek datowany jest na Według karty ewidencyjnej zabytków architektury i budownictwa przetrwał drugą wojnę światową i przeszedł na własność Skarbu Państwa, obecnie część lokali przeszła w ręce prywatne, wykorzystywany jest głównie na cele mieszkalne. 3. OPIS, ANALIZA FORMY, FUNKCJI I TREŚCI Przedmiotowe stolarki znajdują się na pierwszym piętrze elewacji frontowej kamienicy przy ulicy Jagiellońskiej 24 w lokalu nr 6. Zachowane historyczne okno nietypowe, drewniane o konstrukcji skrzynkowej, dwuskrzydłowe, z dwuskrzydłowym przeszklonym nadświetlem, o stałym rozprofilowanym ślemieniu, zewnętrzne skrzydła okna 1 polowe, z kanelowanym słupkiem stałym, zewnętrzne skrzydła nadświetla 4 polowe, ze stylizowanym, kanelowanym słupkiem stałym, detal w górnej części obu słupków oraz w miejscu przecięcia słupków ze ślemieniem. Wewnętrzne skrzydła okna i nadświetla 1 polowe, z profilowaną listwą przymykową, parapet wewnętrzny drewniany z profilowaną krawędzią i rowkiem na skroplinę. 4

głównie na cele mieszkalne. 3. OPIS, ANALIZA FORMY, FUNKCJI I TREŚCI Przedmiotowe stolarki znajdują się na pierwszym piętrze elewacji frontowej kamienicy przy ulicy Jagiellońskiej 24 w lokalu nr 6.

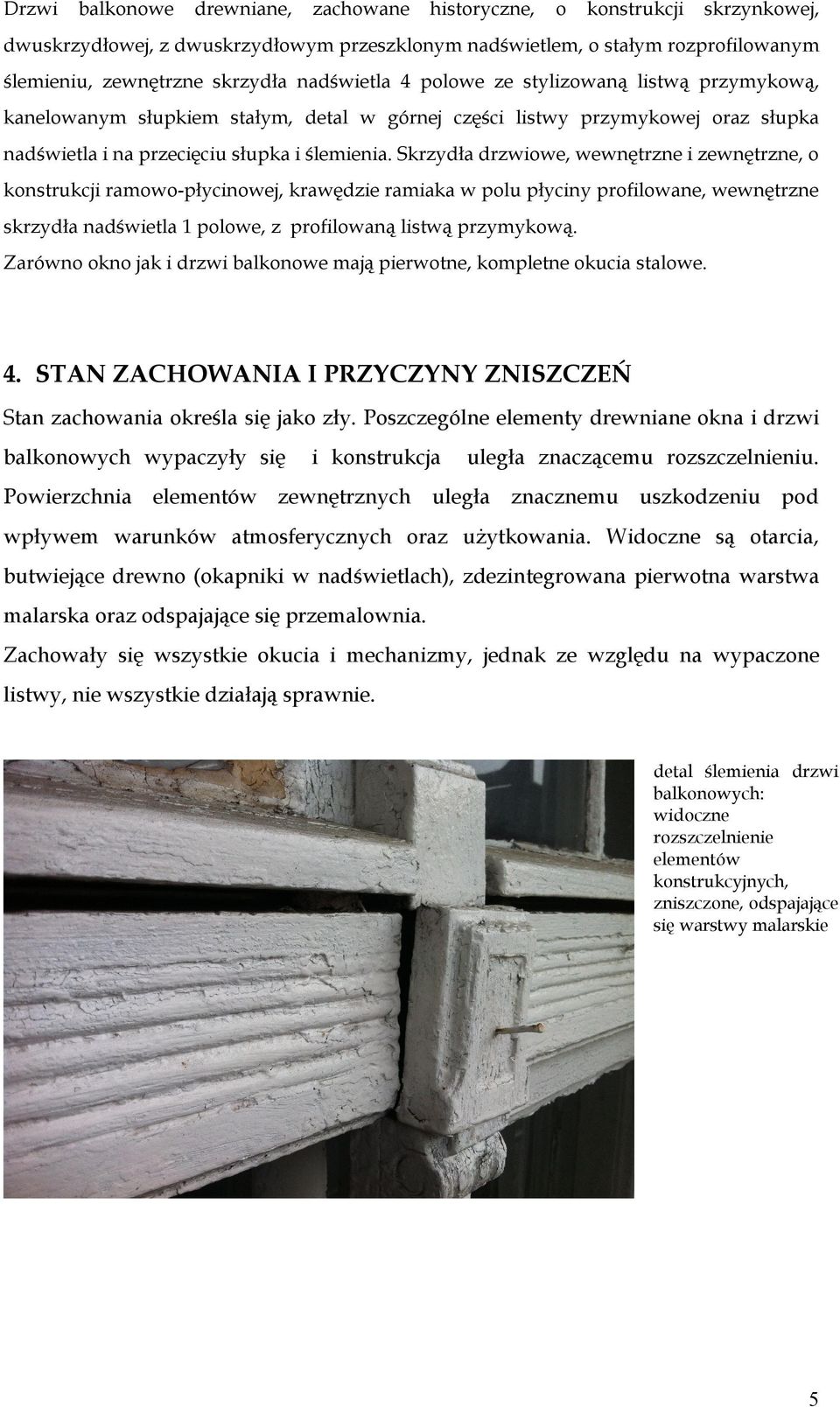

5 Drzwi balkonowe drewniane, zachowane historyczne, o konstrukcji skrzynkowej, dwuskrzydłowej, z dwuskrzydłowym przeszklonym nadświetlem, o stałym rozprofilowanym ślemieniu, zewnętrzne skrzydła nadświetla 4 polowe ze stylizowaną listwą przymykową, kanelowanym słupkiem stałym, detal w górnej części listwy przymykowej oraz słupka nadświetla i na przecięciu słupka i ślemienia. Skrzydła drzwiowe, wewnętrzne i zewnętrzne, o konstrukcji ramowo-płycinowej, krawędzie ramiaka w polu płyciny profilowane, wewnętrzne skrzydła nadświetla 1 polowe, z profilowaną listwą przymykową. Zarówno okno jak i drzwi balkonowe mają pierwotne, kompletne okucia stalowe. 4. STAN ZACHOWANIA I PRZYCZYNY ZNISZCZEŃ Stan zachowania określa się jako zły. Poszczególne elementy drewniane okna i drzwi balkonowych wypaczyły się i konstrukcja uległa znaczącemu rozszczelnieniu. Powierzchnia elementów zewnętrznych uległa znacznemu uszkodzeniu pod wpływem warunków atmosferycznych oraz użytkowania. Widoczne są otarcia, butwiejące drewno (okapniki w nadświetlach), zdezintegrowana pierwotna warstwa malarska oraz odspajające się przemalownia. Zachowały się wszystkie okucia i mechanizmy, jednak ze względu na wypaczone listwy, nie wszystkie działają sprawnie. detal ślemienia drzwi balkonowych: widoczne rozszczelnienie elementów konstrukcyjnych, zniszczone, odspajające się warstwy malarskie 5

Skrzydła drzwiowe, wewnętrzne i zewnętrzne, o konstrukcji ramowo-płycinowej, krawędzie ramiaka w polu płyciny profilowane, wewnętrzne skrzydła nadświetla 1 polowe, z profilowaną listwą przymykową.

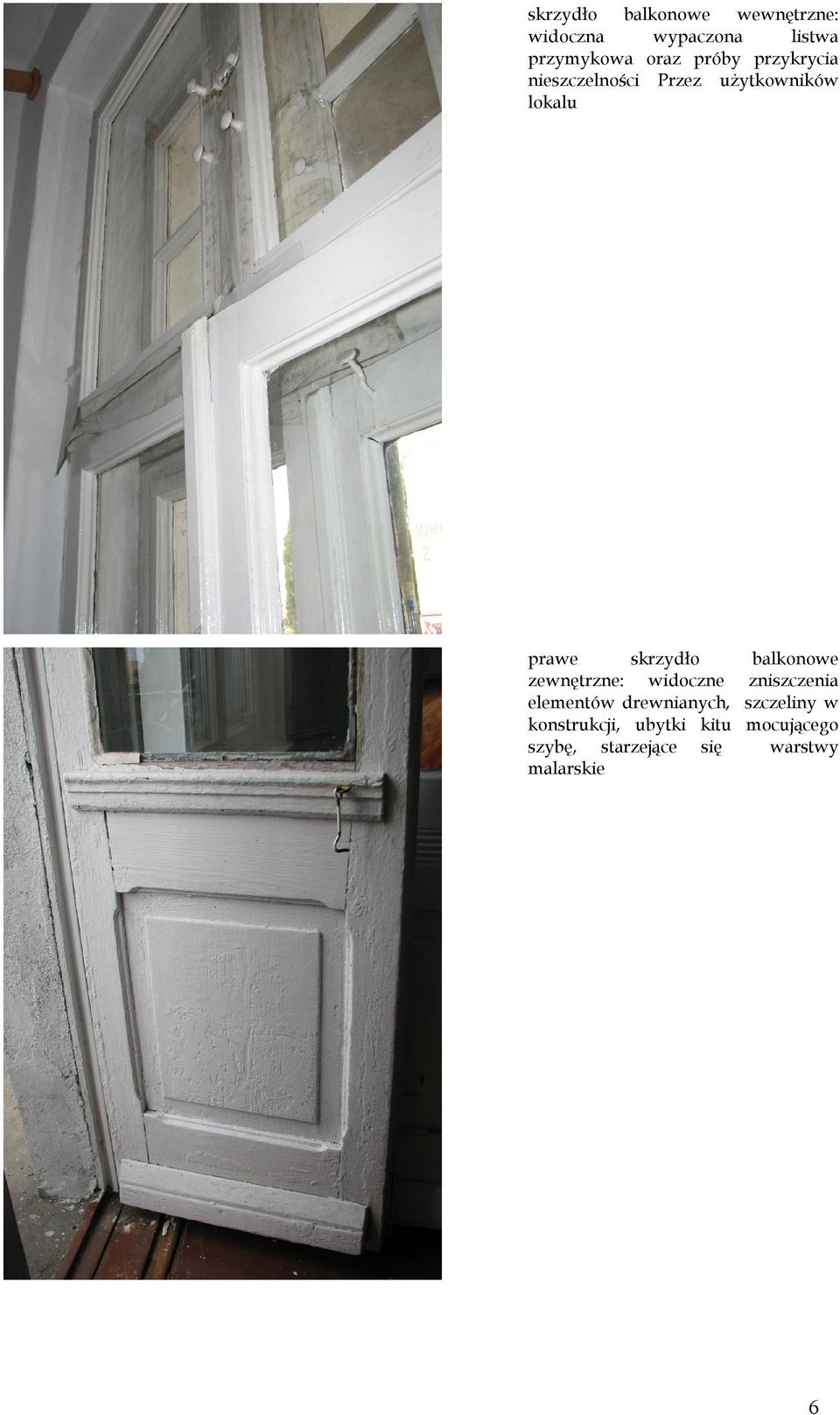

6 skrzydło balkonowe wewnętrzne: widoczna wypaczona listwa przymykowa oraz próby przykrycia nieszczelności Przez użytkowników lokalu prawe skrzydło balkonowe zewnętrzne: widoczne zniszczenia elementów drewnianych, szczeliny w konstrukcji, ubytki kitu mocującego szybę, starzejące się warstwy malarskie 6

balkonowe zewnętrzne: widoczne zniszczenia elementów drewnianych, szczeliny

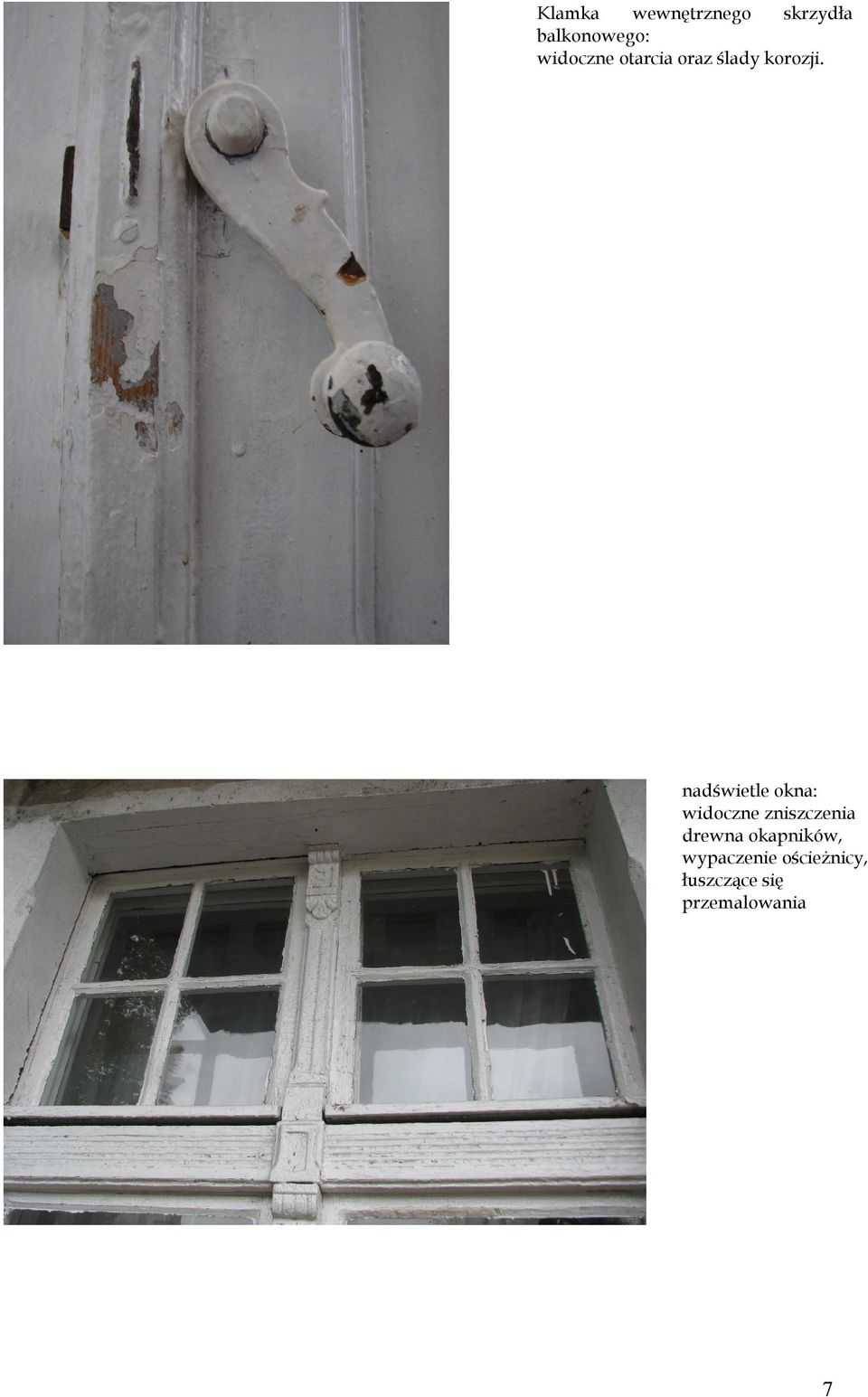

7 Klamka wewnętrznego skrzydła balkonowego: widoczne otarcia oraz ślady korozji. nadświetle okna: widoczne zniszczenia drewna okapników, wypaczenie ościeżnicy, łuszczące się przemalowania 7

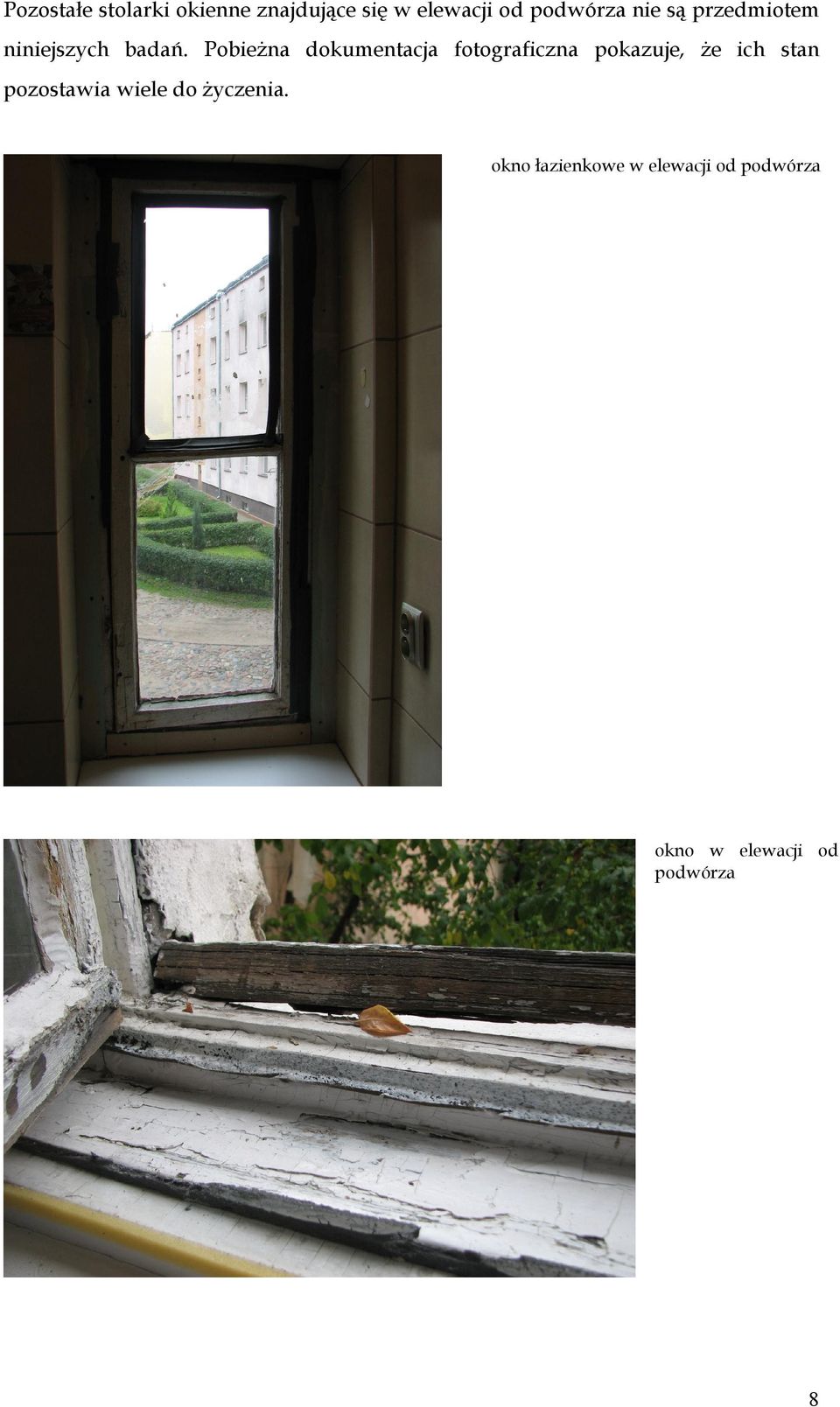

8 Pozostałe stolarki okienne znajdujące się w elewacji od podwórza nie są przedmiotem niniejszych badań. Pobieżna dokumentacja fotograficzna pokazuje, że ich stan pozostawia wiele do życzenia. okno łazienkowe w elewacji od podwórza okno w elewacji od podwórza 8

Pobieżna dokumentacja fotograficzna pokazuje, że ich stan

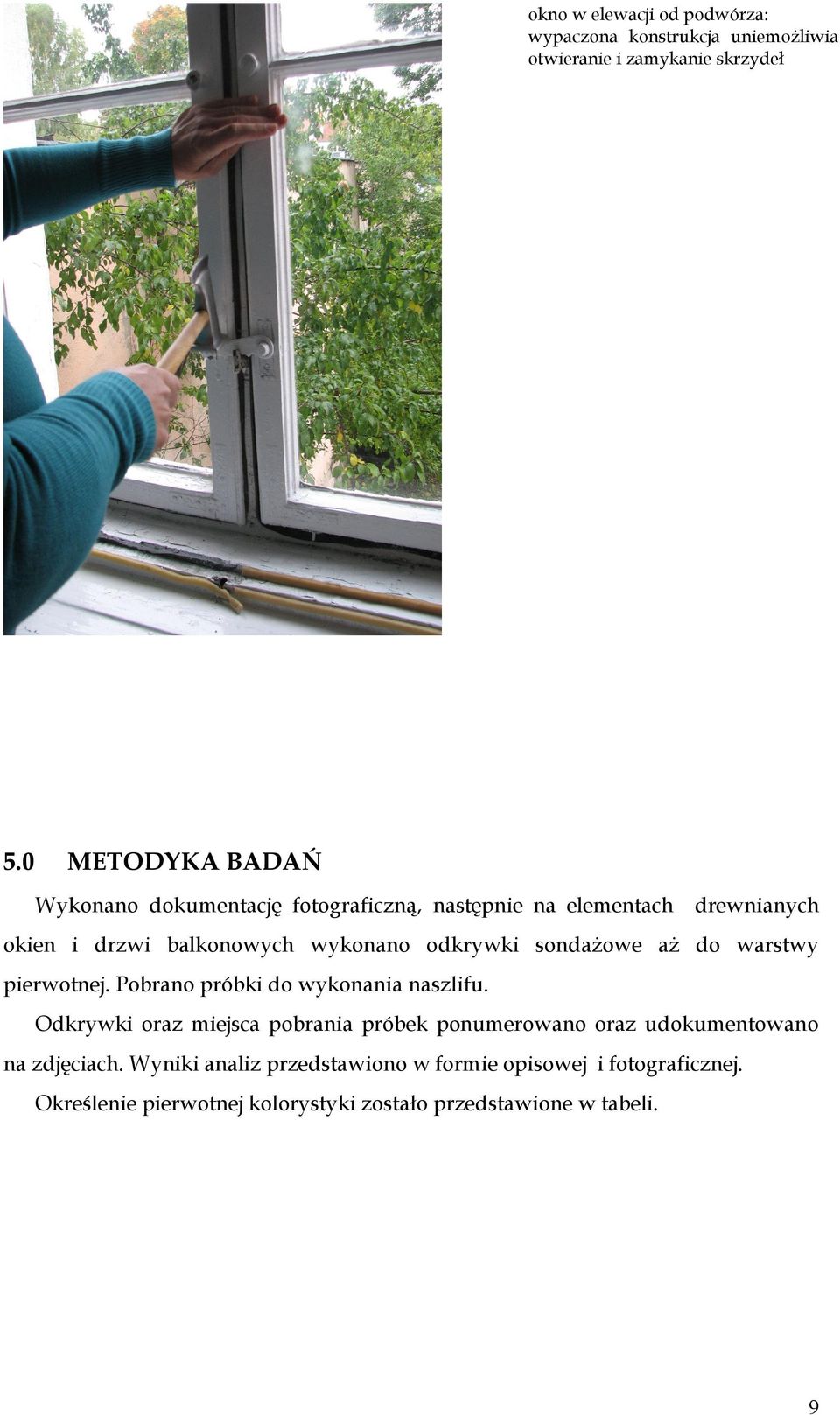

9 okno w elewacji od podwórza: wypaczona konstrukcja uniemożliwia otwieranie i zamykanie skrzydeł 5.0 METODYKA BADAŃ Wykonano dokumentację fotograficzną, następnie na elementach drewnianych okien i drzwi balkonowych wykonano odkrywki sondażowe aż do warstwy pierwotnej. Pobrano próbki do wykonania naszlifu. Odkrywki oraz miejsca pobrania próbek ponumerowano oraz udokumentowano na zdjęciach. Wyniki analiz przedstawiono w formie opisowej i fotograficznej. Określenie pierwotnej kolorystyki zostało przedstawione w tabeli. 9

odkrywki sondażowe aż do warstwy pierwotnej. Pobrano próbki do wykonania naszlifu.

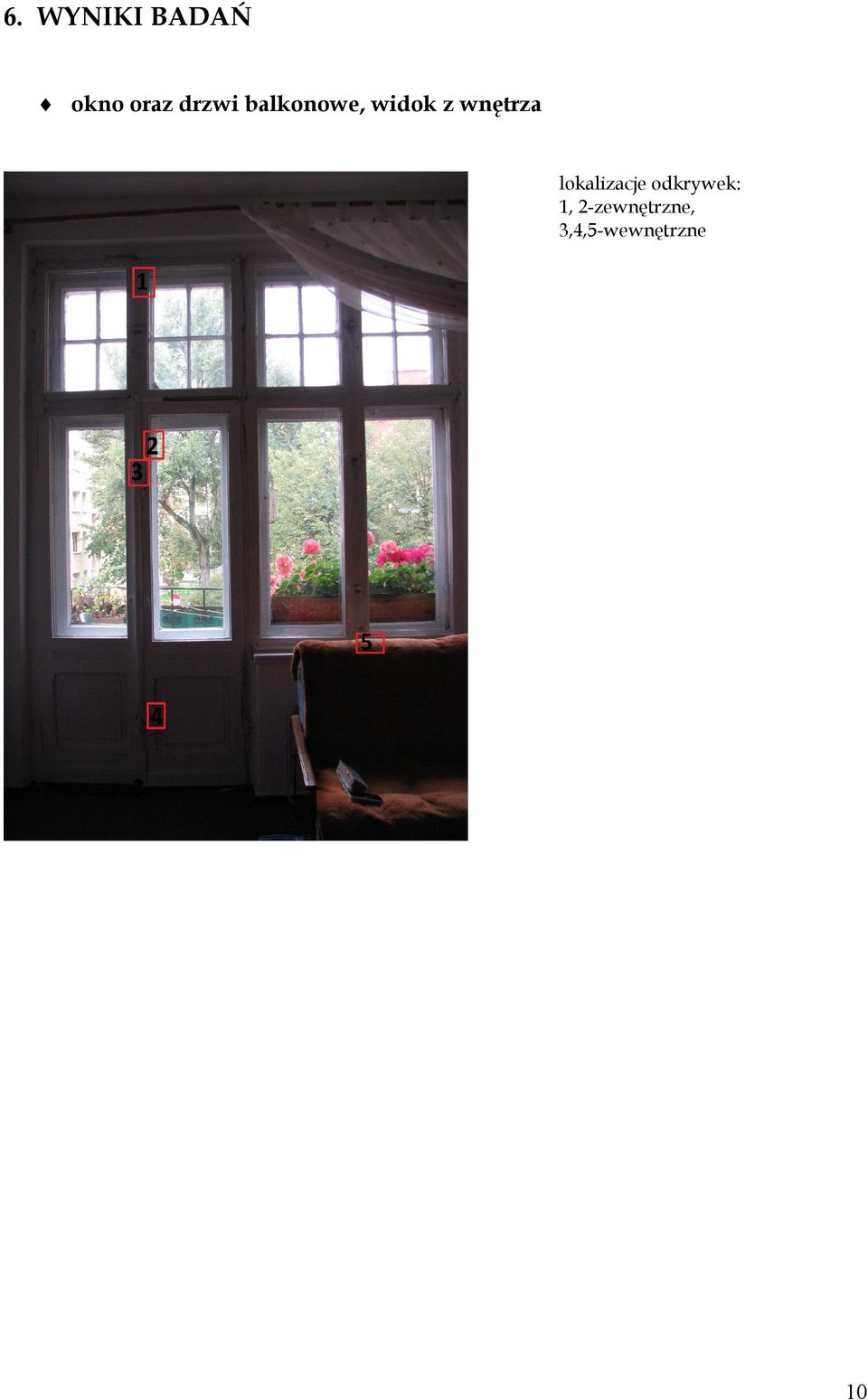

10 6. WYNIKI BADAŃ okno oraz drzwi balkonowe, widok z wnętrza lokalizacje odkrywek: 1, 2-zewnętrzne, 3,4,5-wewnętrzne 10

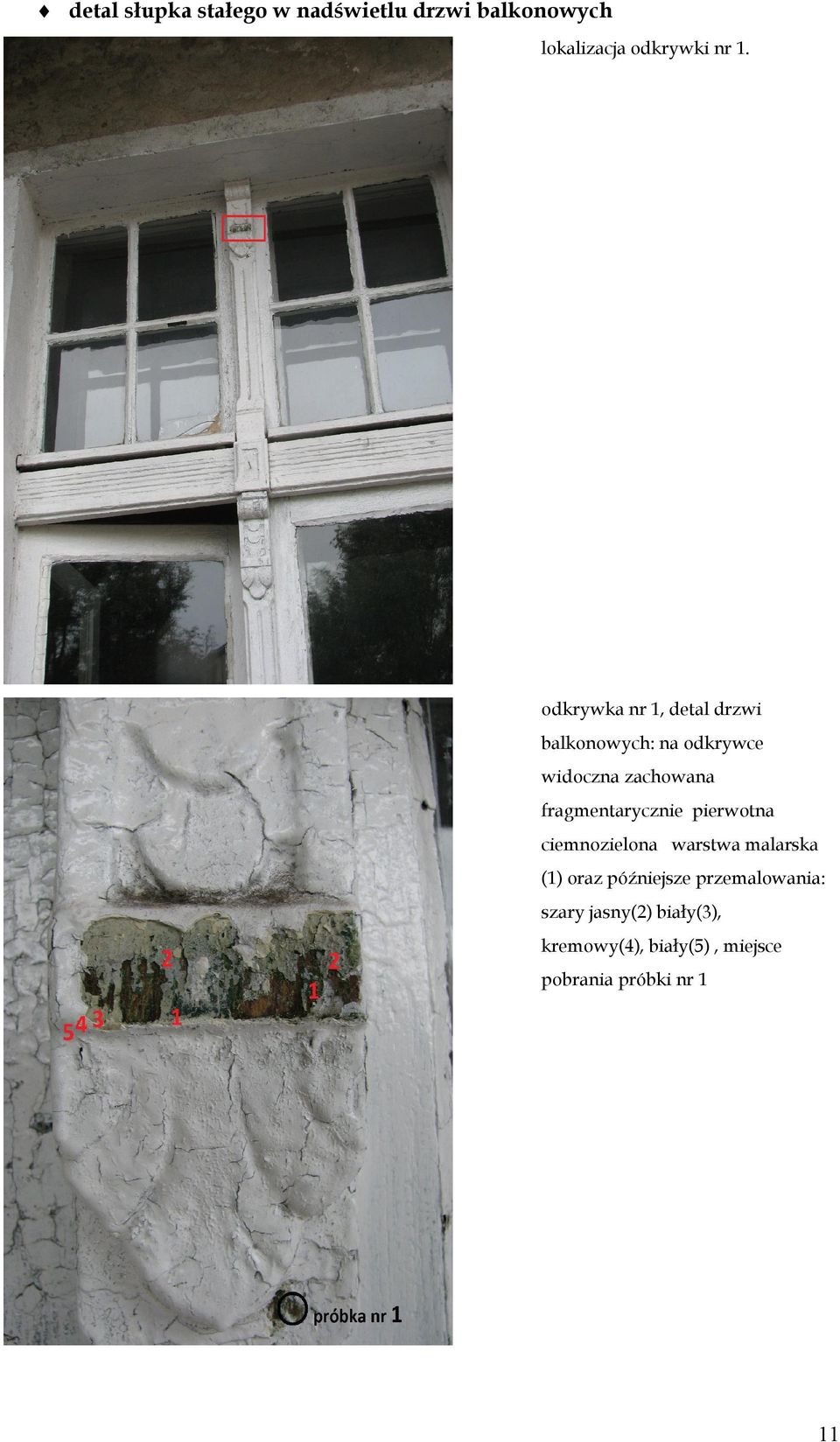

11 detal słupka stałego w nadświetlu drzwi balkonowych lokalizacja odkrywki nr 1. odkrywka nr 1, detal drzwi balkonowych: na odkrywce widoczna zachowana fragmentarycznie pierwotna ciemnozielona (1) oraz późniejsze przemalowania: szary jasny(2) (3), kremowy(4), (5), miejsce pobrania próbki nr 1 11

zachowana fragmentarycznie pierwotna ciemnozielona (1) oraz późniejsze

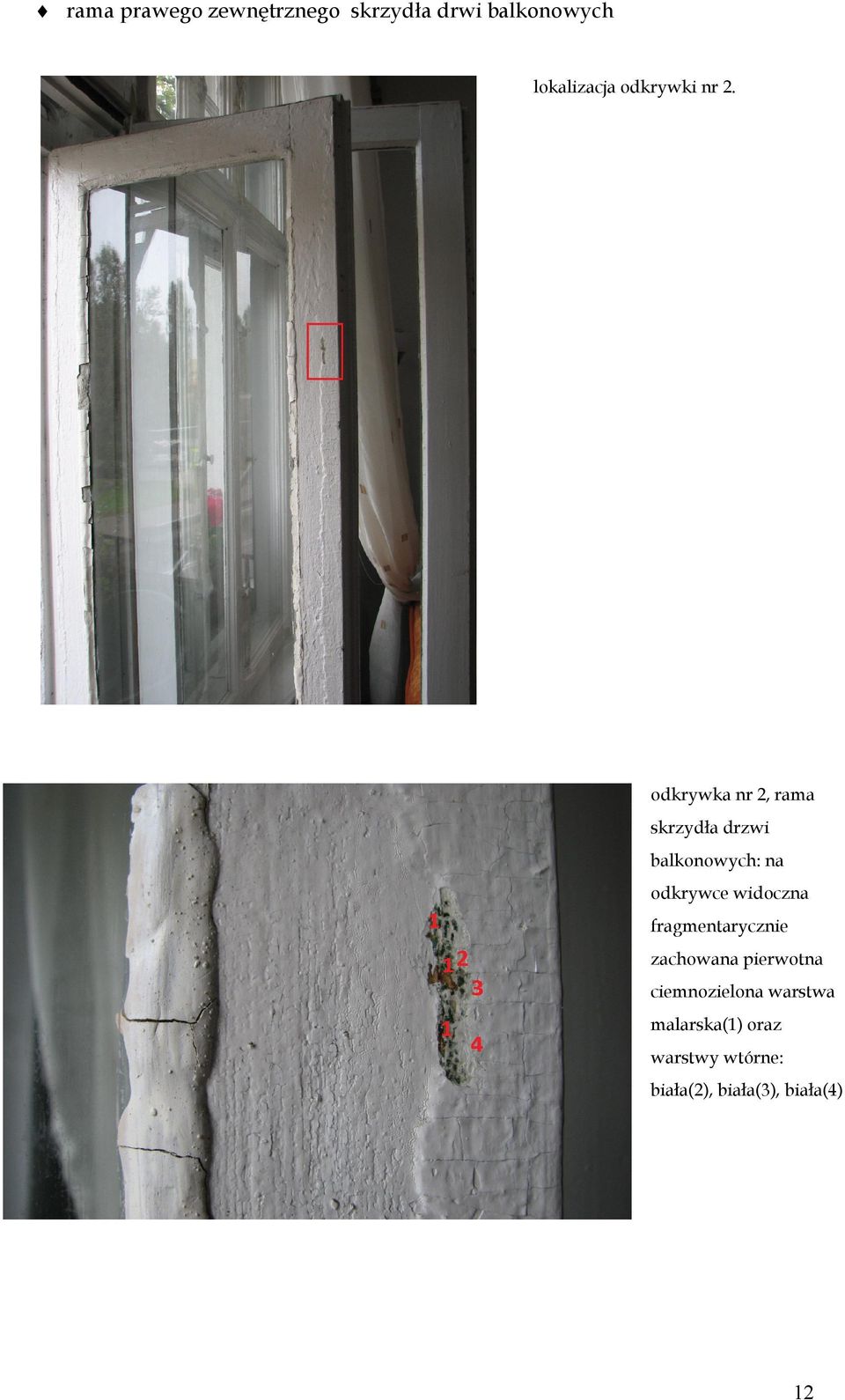

12 rama prawego zewnętrznego skrzydła drwi balkonowych lokalizacja odkrywki nr 2. odkrywka nr 2, rama skrzydła drzwi balkonowych: na odkrywce widoczna fragmentarycznie zachowana pierwotna ciemnozielona warstwa malarska(1) oraz warstwy wtórne: biała(2), biała(3), biała(4) 12

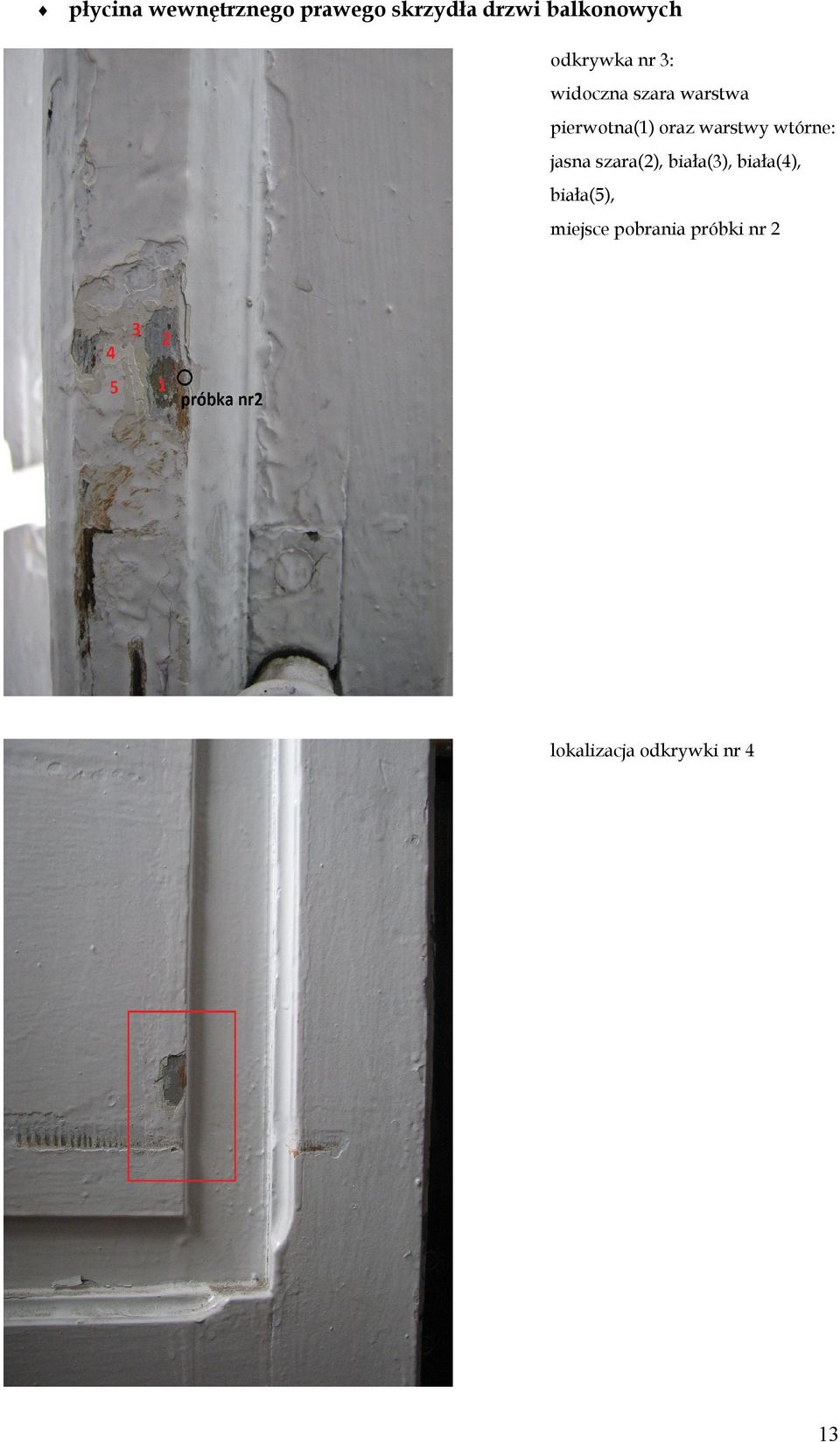

13 płycina wewnętrznego prawego skrzydła drzwi balkonowych odkrywka nr 3: widoczna szara warstwa pierwotna(1) oraz warstwy wtórne: jasna szara(2), biała(3), biała(4), biała(5), miejsce pobrania próbki nr 2 lokalizacja odkrywki nr 4 13

warstwy wtórne: jasna szara(2), biała(3), biała(4),

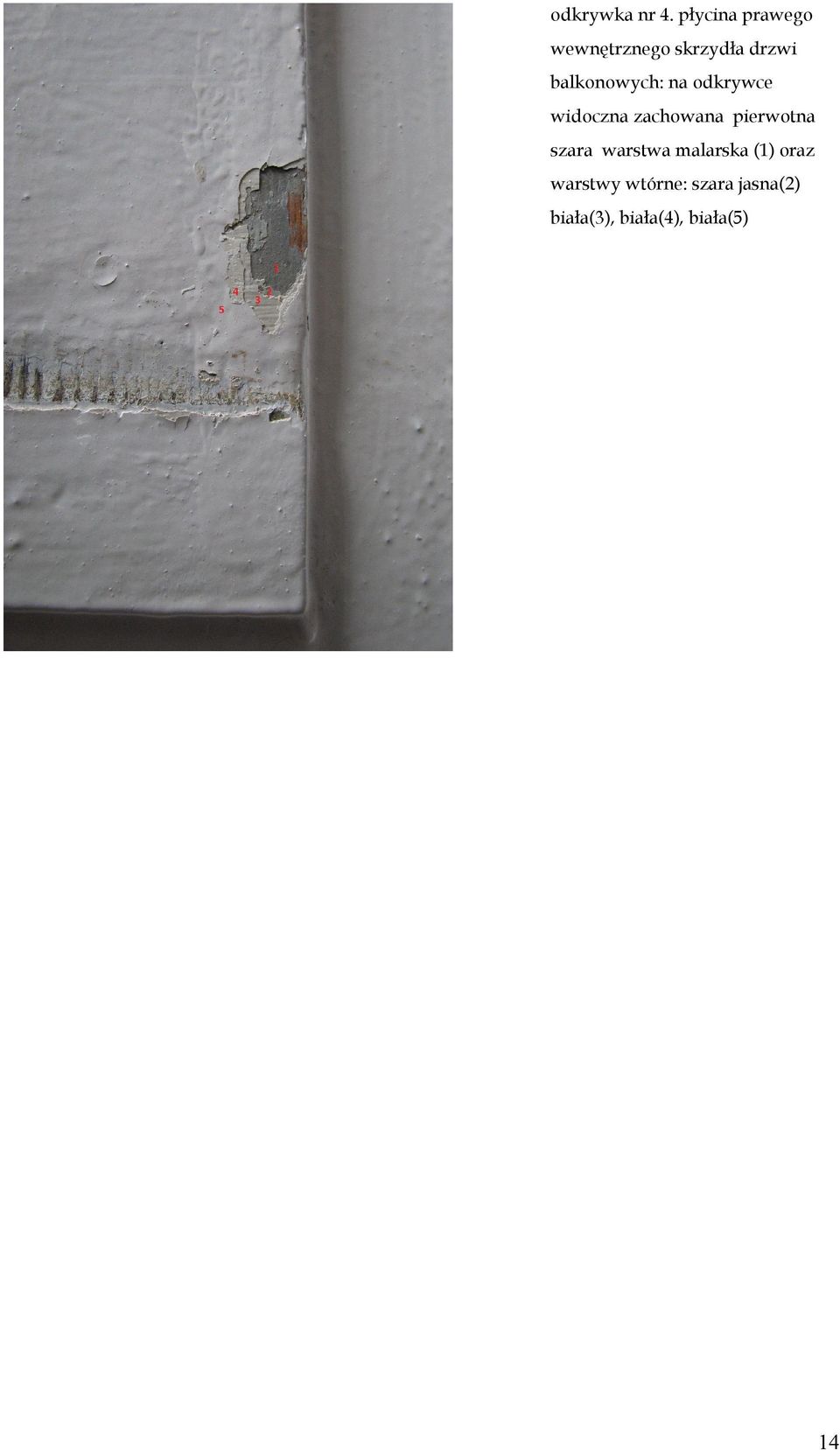

14 odkrywka nr 4. płycina prawego wewnętrznego skrzydła drzwi balkonowych: na odkrywce widoczna zachowana pierwotna szara (1) oraz warstwy wtórne: szara jasna(2) biała(3), biała(4), biała(5) 14

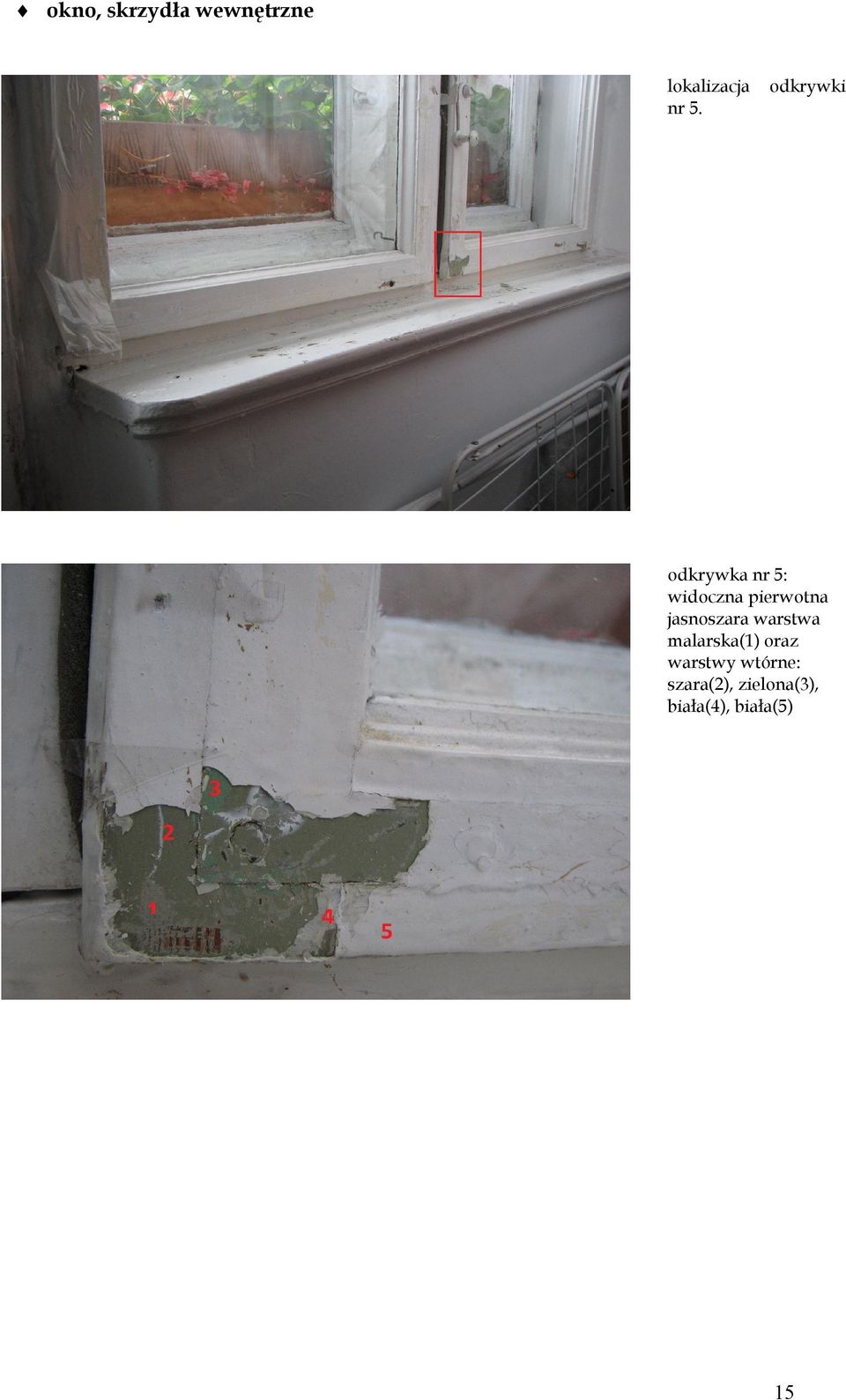

15 okno, skrzydła wewnętrzne lokalizacja nr 5. odkrywki odkrywka nr 5: widoczna pierwotna jasnoszara warstwa malarska(1) oraz warstwy wtórne: szara(2), zielona(3), biała(4), biała(5) 15

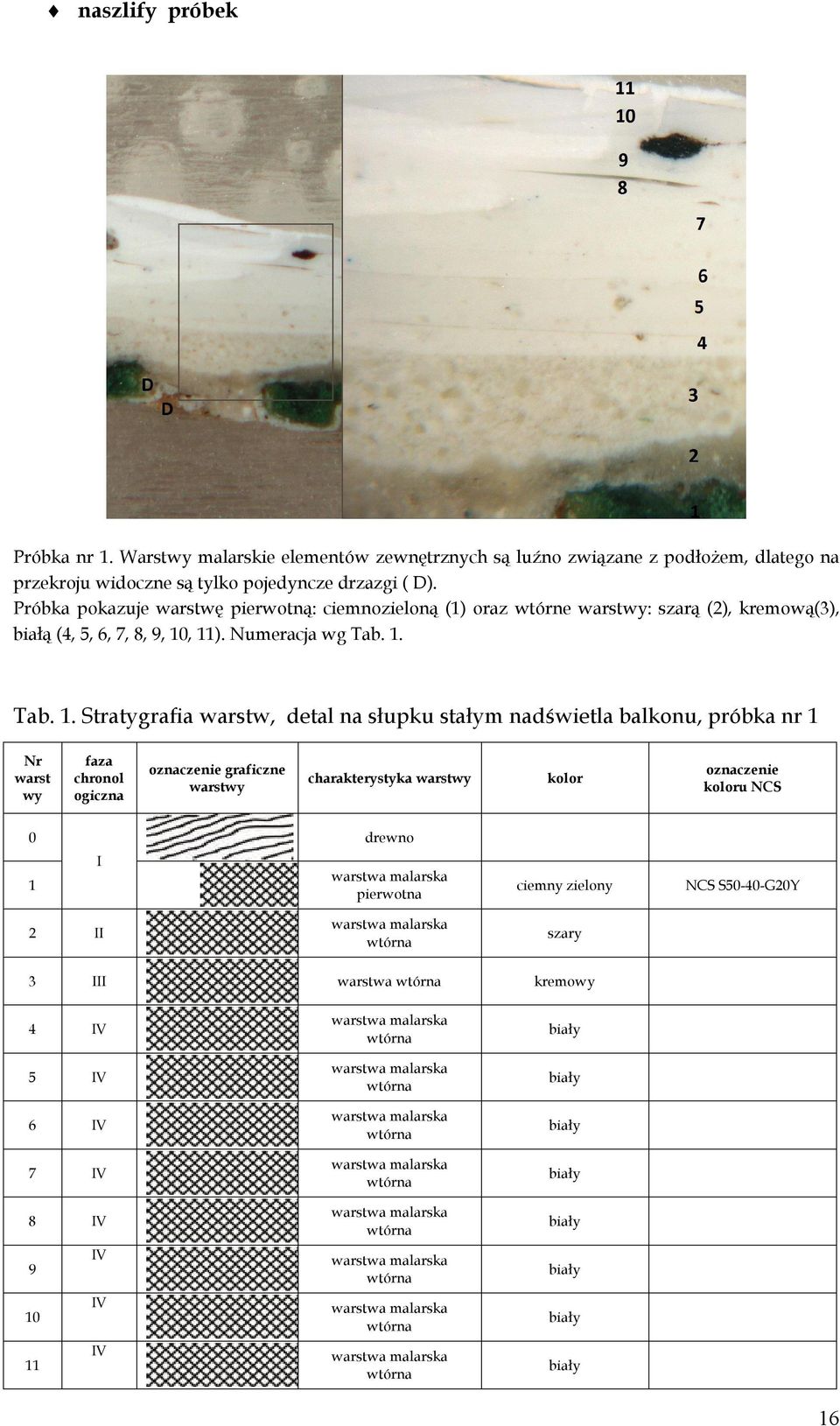

16 naszlify próbek Próbka nr 1. Warstwy malarskie elementów zewnętrznych są luźno związane z podłożem, dlatego na przekroju widoczne są tylko pojedyncze drzazgi ( D). Próbka pokazuje warstwę pierwotną: ciemnozieloną (1) oraz wtórne warstwy: szarą (2), kremową(3), białą (4, 5, 6, 7, 8, 9, 10, 11). Numeracja wg Tab. 1. Tab. 1. Stratygrafia warstw, detal na słupku stałym nadświetla balkonu, próbka nr 1 Nr warst wy faza chronol ogiczna oznaczenie graficzne warstwy charakterystyka warstwy kolor oznaczenie koloru NCS 0 drewno 1 I pierwotna ciemny zielony NCS S50-40-G20Y 2 II szary 3 III warstwa kremowy 4 IV 5 IV 6 IV 7 IV 8 IV IV 9 IV 10 IV 11 16

Próbka pokazuje warstwę pierwotną: ciemnozieloną (1) oraz wtórne warstwy: szarą (2), kremową(3), białą (4, 5, 6, 7, 8, 9, 10

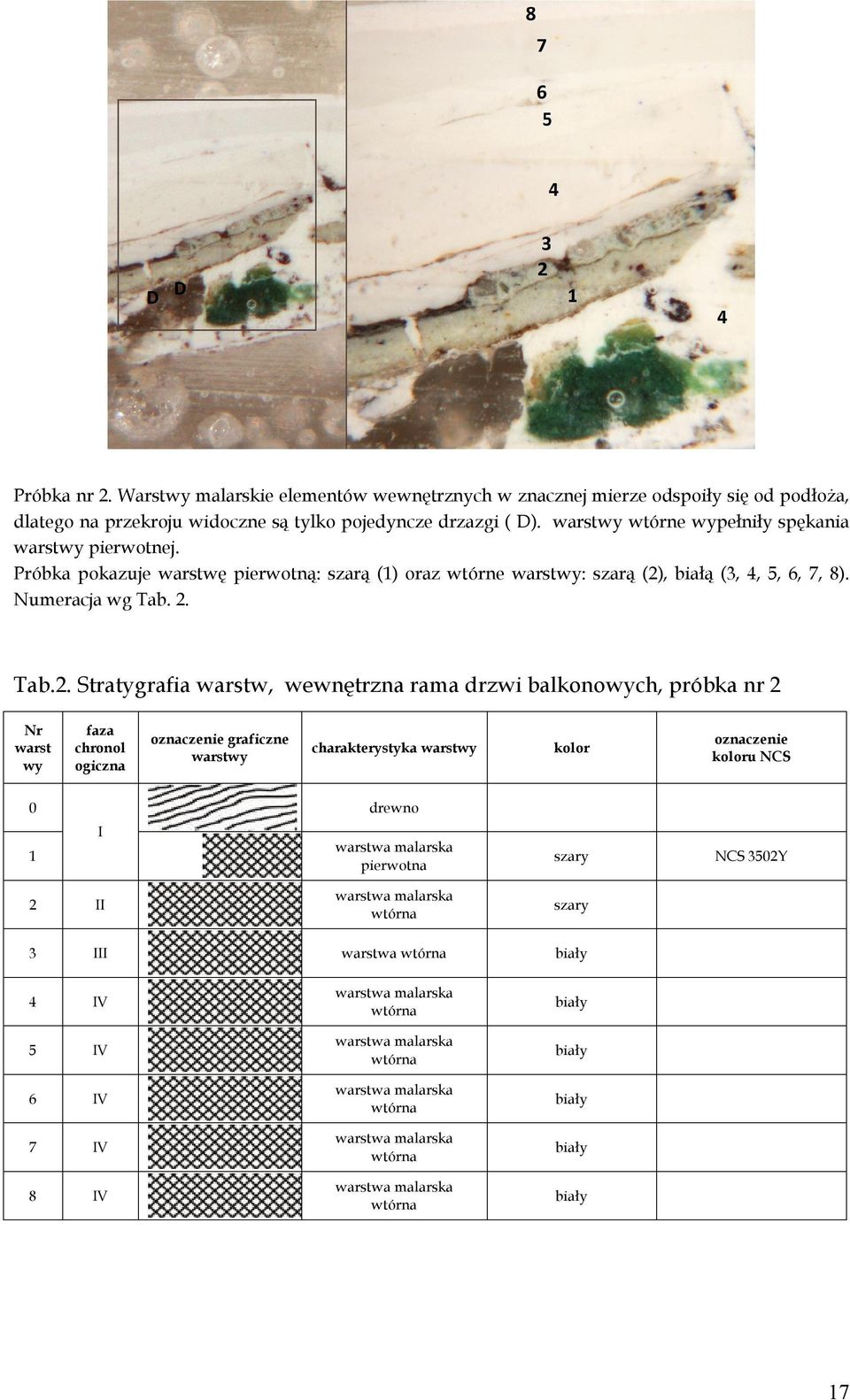

17 Próbka nr 2. Warstwy malarskie elementów wewnętrznych w znacznej mierze odspoiły się od podłoża, dlatego na przekroju widoczne są tylko pojedyncze drzazgi ( D). warstwy wtórne wypełniły spękania warstwy pierwotnej. Próbka pokazuje warstwę pierwotną: szarą (1) oraz wtórne warstwy: szarą (2), białą (3, 4, 5, 6, 7, 8). Numeracja wg Tab. 2. Tab.2. Stratygrafia warstw, wewnętrzna rama drzwi balkonowych, próbka nr 2 Nr warst wy faza chronol ogiczna oznaczenie graficzne warstwy charakterystyka warstwy kolor oznaczenie koloru NCS 0 drewno 1 I pierwotna szary NCS 3502Y 2 II szary 3 III warstwa 4 IV 5 IV 6 IV 7 IV 8 IV 17

warstwy wtórne wypełniły spękania warstwy pierwotnej.

18 7. PODSUMOWANIE BADAŃ Na podstawie przeprowadzonych badań stratygraficznych stwierdzono, że pierwotne warstwy malarski, zachowane fragmentaryczne, znajdują się pod wieloma warstwami wtórnych przemalowań. Pierwotna dualna kolorystyka rozkładała się następująco: powierzchnie zewnętrzne pokryte kolorem ciemnozielonym, zbliżonym odcieniem do NCS S G20Y, pozostałe powierzchnie wewnętrzne pokryte kolorem szarym, zbliżonym odcieniem do NCS 3502Y. TABELA PIERWOTNEJ KOLORYSTYKI STOLARKI OKIENNEJ miejsce kolor nr NCS skrzydła zewnętrzne okienne i drzwiowe balkonowe, powierzchnia zewnętrzna skrzydła wewnętrzne okienne i drzwiowe balkonowe, powierzchnia wewnętrzna skrzydeł zewnętrznych okiennych i balkonowych ciemny zielony szary NCS S50-40-G20Y NCS 3502Y 18
