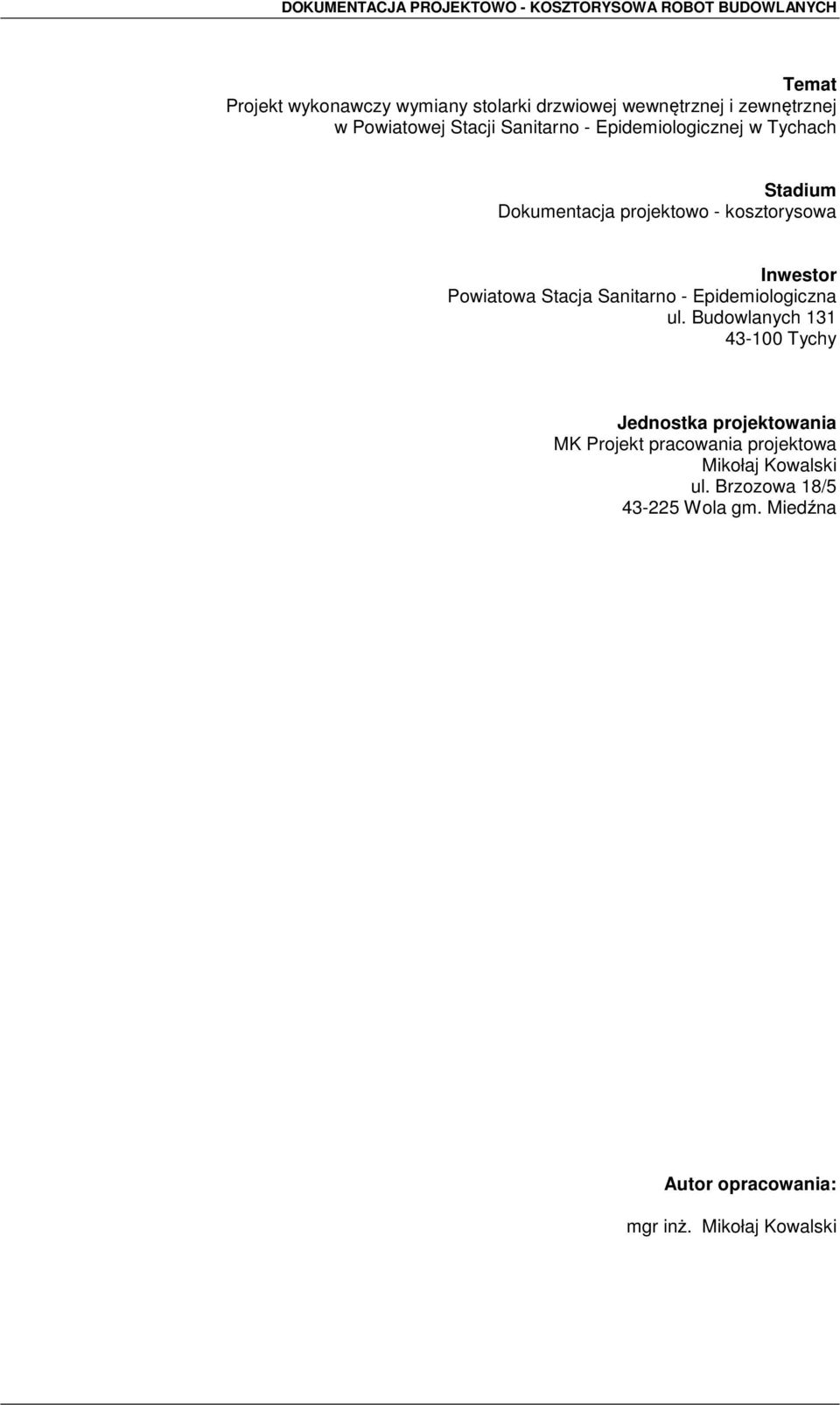

1 DOKUMENTACJA PROJEKTOWO - KOSZTORYSOWA ROBOT BUDOWLANYCH Temat Projekt wykonawczy wymiany stolarki drzwiowej wewnętrznej i zewnętrznej w Powiatowej Stacji Sanitarno - Epidemiologicznej w Tychach Stadium Dokumentacja projektowo - kosztorysowa Inwestor Powiatowa Stacja Sanitarno - Epidemiologiczna ul. Budowlanych Tychy Jednostka projektowania MK Projekt pracowania projektowa Mikołaj Kowalski ul. Brzozowa 18/ Wola gm. Miedźna Autor opracowania: mgr inż. Mikołaj Kowalski

Inwestor Powiatowa Stacja Sanitarno - Epidemiologiczna ul.

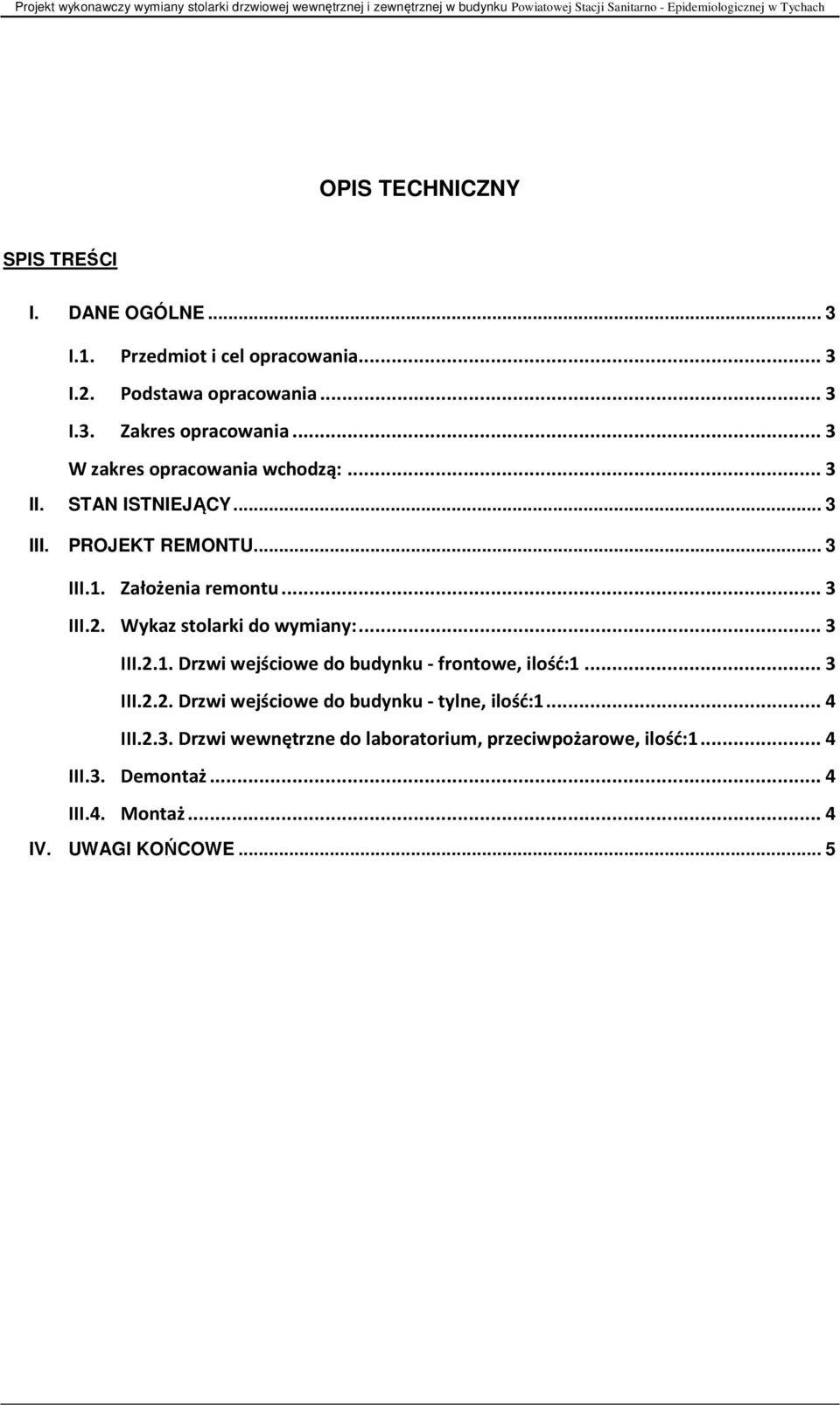

2 OPIS TECHNICZNY SPIS TREŚCI I. DANE OGÓLNE... 3 I.1. Przedmiot i cel opracowania... 3 I.2. Podstawa opracowania... 3 I.3. Zakres opracowania... 3 W zakres opracowania wchodzą:... 3 II. STAN ISTNIEJĄCY... 3 III. PROJEKT REMONTU... 3 III.1. Założenia remontu... 3 III.2. Wykaz stolarki do wymiany:... 3 III.2.1. Drzwi wejściowe do budynku - frontowe, ilość: III.2.2. Drzwi wejściowe do budynku - tylne, ilość: III.2.3. Drzwi wewnętrzne do laboratorium, przeciwpożarowe, ilość: III.3. Demontaż... 4 III.4. Montaż... 4 IV. UWAGI KOŃCOWE... 5

Wykaz stolarki do wymiany:... 3 III.2.1. Drzwi wejściowe do budynku - frontowe, ilość:1... 3 III.2.2. Drzwi wejściowe do budynku - tylne, ilość:1.

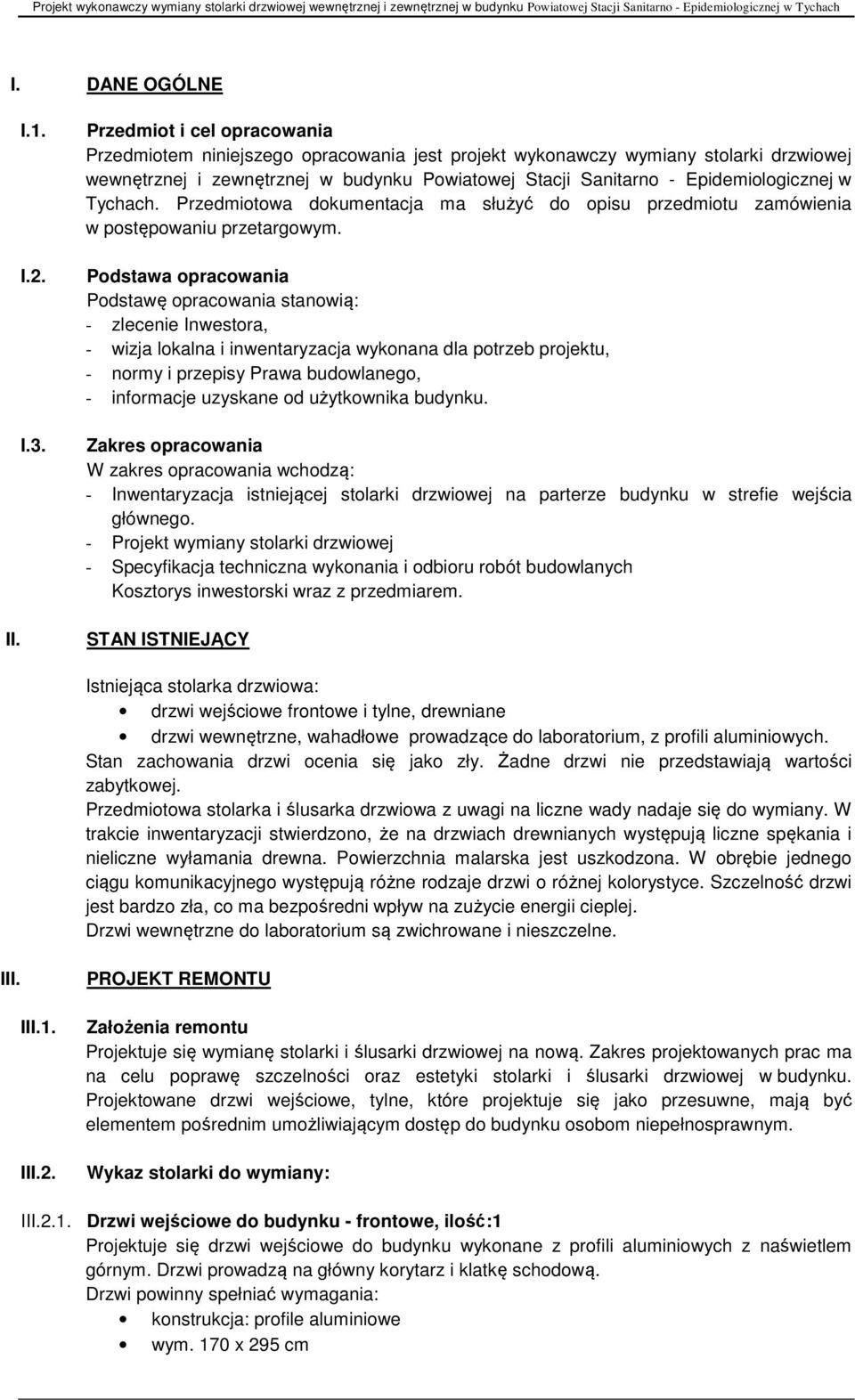

3 I. DANE OGÓLNE I.1. I.2. I.3. II. Przedmiot i cel opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy wymiany stolarki drzwiowej wewnętrznej i zewnętrznej w budynku Powiatowej Stacji Sanitarno - Epidemiologicznej w Tychach. Przedmiotowa dokumentacja ma służyć do opisu przedmiotu zamówienia w postępowaniu przetargowym. Podstawa opracowania Podstawę opracowania stanowią: - zlecenie Inwestora, - wizja lokalna i inwentaryzacja wykonana dla potrzeb projektu, - normy i przepisy Prawa budowlanego, - informacje uzyskane od użytkownika budynku. Zakres opracowania W zakres opracowania wchodzą: - Inwentaryzacja istniejącej stolarki drzwiowej na parterze budynku w strefie wejścia głównego. - Projekt wymiany stolarki drzwiowej - Specyfikacja techniczna wykonania i odbioru robót budowlanych Kosztorys inwestorski wraz z przedmiarem. STAN ISTNIEJĄCY Istniejąca stolarka drzwiowa: drzwi wejściowe frontowe i tylne, drewniane drzwi wewnętrzne, wahadłowe prowadzące do laboratorium, z profili aluminiowych. Stan zachowania drzwi ocenia się jako zły. Żadne drzwi nie przedstawiają wartości zabytkowej. Przedmiotowa stolarka i ślusarka drzwiowa z uwagi na liczne wady nadaje się do wymiany. W trakcie inwentaryzacji stwierdzono, że na drzwiach drewnianych występują liczne spękania i nieliczne wyłamania drewna. Powierzchnia malarska jest uszkodzona. W obrębie jednego ciągu komunikacyjnego występują różne rodzaje drzwi o różnej kolorystyce. Szczelność drzwi jest bardzo zła, co ma bezpośredni wpływ na zużycie energii cieplej. Drzwi wewnętrzne do laboratorium są zwichrowane i nieszczelne. III. PROJEKT REMONTU III.1. III.2. Założenia remontu Projektuje się wymianę stolarki i ślusarki drzwiowej na nową. Zakres projektowanych prac ma na celu poprawę szczelności oraz estetyki stolarki i ślusarki drzwiowej w budynku. Projektowane drzwi wejściowe, tylne, które projektuje się jako przesuwne, mają być elementem pośrednim umożliwiającym dostęp do budynku osobom niepełnosprawnym. Wykaz stolarki do wymiany: III.2.1. Drzwi wejściowe do budynku - frontowe, ilość:1 Projektuje się drzwi wejściowe do budynku wykonane z profili aluminiowych z naświetlem górnym. Drzwi prowadzą na główny korytarz i klatkę schodową. Drzwi powinny spełniać wymagania: konstrukcja: profile aluminiowe wym. 170 x 295 cm

w Tychach. Przedmiotowa dokumentacja ma służyć do opisu przedmiotu zamówienia w postępowaniu przetargowym.

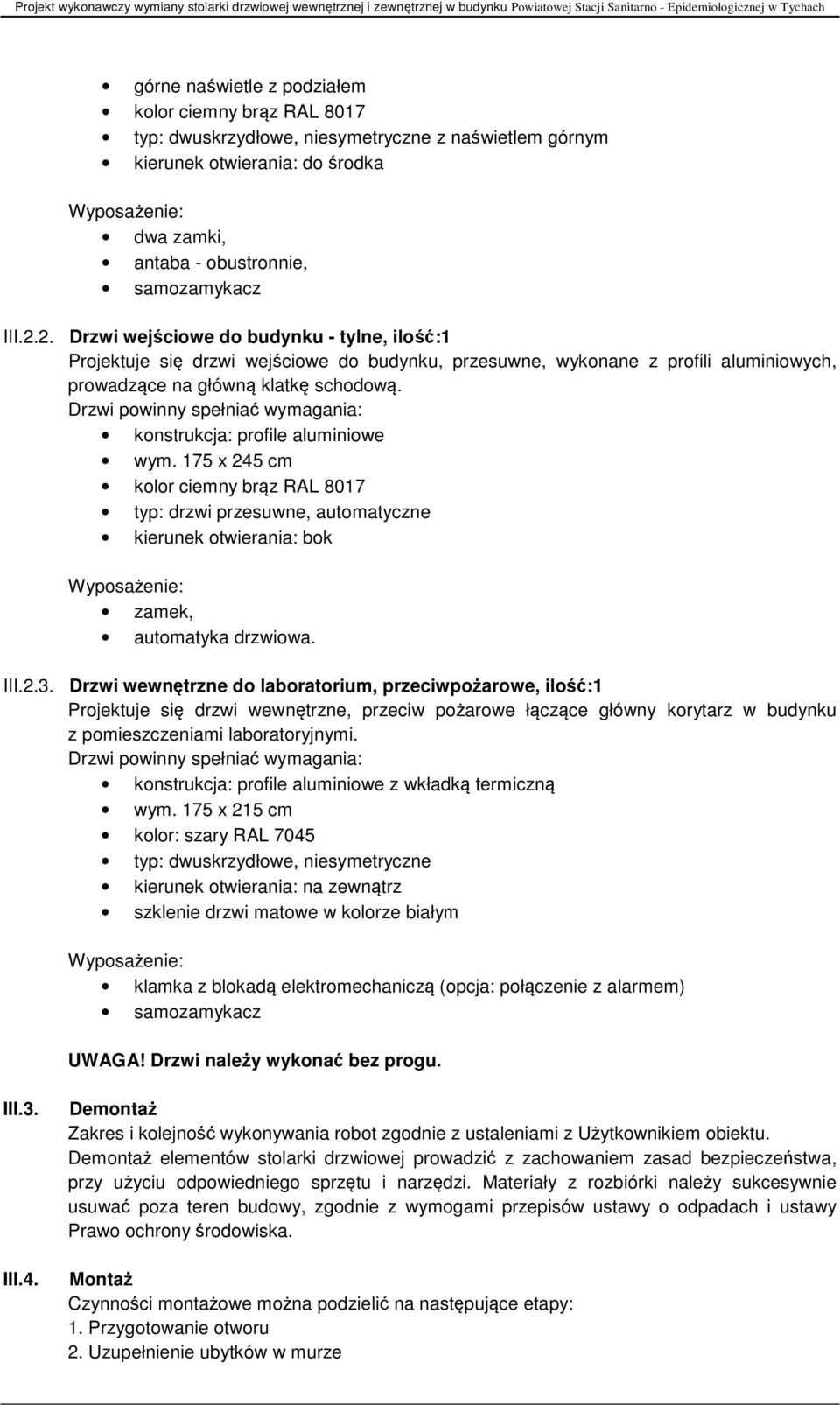

4 górne naświetle z podziałem kolor ciemny brąz RAL 8017 typ: dwuskrzydłowe, niesymetryczne z naświetlem górnym kierunek otwierania: do środka Wyposażenie: dwa zamki, antaba - obustronnie, samozamykacz III.2.2. Drzwi wejściowe do budynku - tylne, ilość:1 Projektuje się drzwi wejściowe do budynku, przesuwne, wykonane z profili aluminiowych, prowadzące na główną klatkę schodową. Drzwi powinny spełniać wymagania: konstrukcja: profile aluminiowe wym. 175 x 245 cm kolor ciemny brąz RAL 8017 typ: drzwi przesuwne, automatyczne kierunek otwierania: bok Wyposażenie: zamek, automatyka drzwiowa. III.2.3. Drzwi wewnętrzne do laboratorium, przeciwpożarowe, ilość:1 Projektuje się drzwi wewnętrzne, przeciw pożarowe łączące główny korytarz w budynku z pomieszczeniami laboratoryjnymi. Drzwi powinny spełniać wymagania: konstrukcja: profile aluminiowe z wkładką termiczną wym. 175 x 215 cm kolor: szary RAL 7045 typ: dwuskrzydłowe, niesymetryczne kierunek otwierania: na zewnątrz szklenie drzwi matowe w kolorze białym Wyposażenie: klamka z blokadą elektromechaniczą (opcja: połączenie z alarmem) samozamykacz UWAGA! Drzwi należy wykonać bez progu. III.3. III.4. Demontaż Zakres i kolejność wykonywania robot zgodnie z ustaleniami z Użytkownikiem obiektu. Demontaż elementów stolarki drzwiowej prowadzić z zachowaniem zasad bezpieczeństwa, przy użyciu odpowiedniego sprzętu i narzędzi. Materiały z rozbiórki należy sukcesywnie usuwać poza teren budowy, zgodnie z wymogami przepisów ustawy o odpadach i ustawy Prawo ochrony środowiska. Montaż Czynności montażowe można podzielić na następujące etapy: 1. Przygotowanie otworu 2. Uzupełnienie ubytków w murze

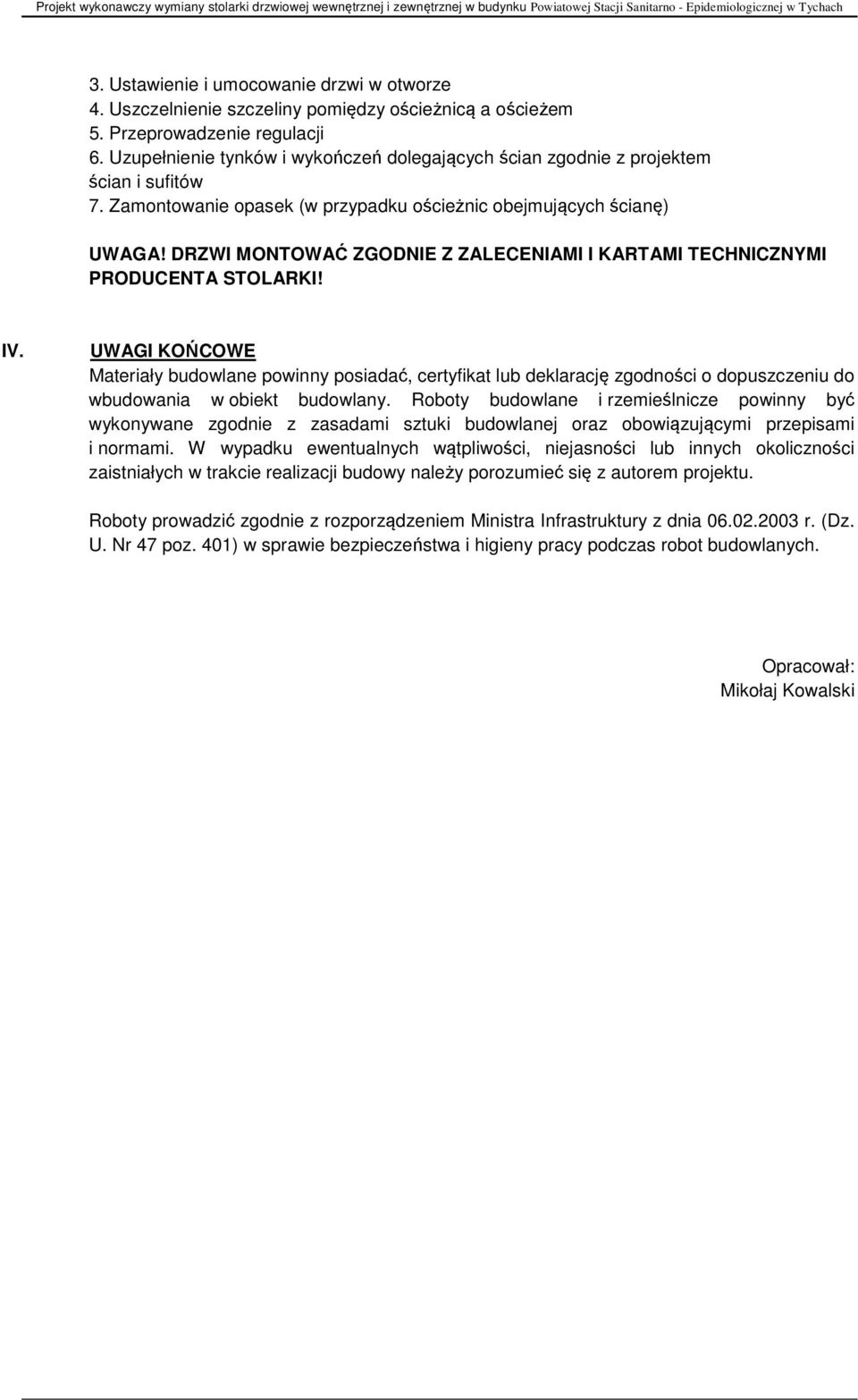

5 3. Ustawienie i umocowanie drzwi w otworze 4. Uszczelnienie szczeliny pomiędzy ościeżnicą a ościeżem 5. Przeprowadzenie regulacji 6. Uzupełnienie tynków i wykończeń dolegających ścian zgodnie z projektem ścian i sufitów 7. Zamontowanie opasek (w przypadku ościeżnic obejmujących ścianę) UWAGA! DRZWI MONTOWAĆ ZGODNIE Z ZALECENIAMI I KARTAMI TECHNICZNYMI PRODUCENTA STOLARKI! IV. UWAGI KOŃCOWE Materiały budowlane powinny posiadać, certyfikat lub deklarację zgodności o dopuszczeniu do wbudowania w obiekt budowlany. Roboty budowlane i rzemieślnicze powinny być wykonywane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami. W wypadku ewentualnych wątpliwości, niejasności lub innych okoliczności zaistniałych w trakcie realizacji budowy należy porozumieć się z autorem projektu. Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas robot budowlanych. Opracował: Mikołaj Kowalski

DRZWI MONTOWAĆ ZGODNIE Z ZALECENIAMI I KARTAMI TECHNICZNYMI PRODUCENTA STOLARKI! IV.

6 DOKUMENTACJA FOTOGRAFICZNA Fot.1 Istniejące drzwi wejściowe - frontowe Fot.2 Istniejące drzwi wejściowe - tylne Fot.3 Istniejące drzwi do laboratorium
