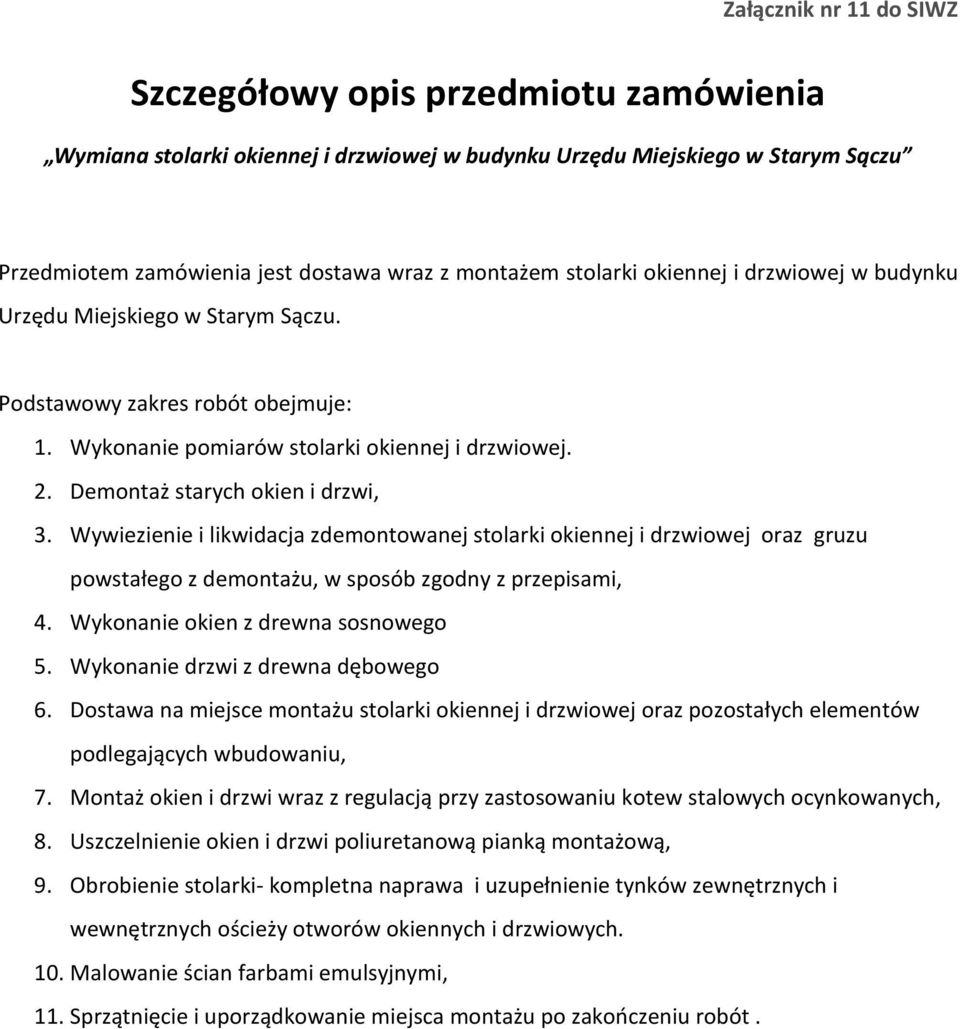

1 Załącznik nr 11 do SIWZ Szczegółowy opis przedmiotu zamówienia Wymiana stolarki okiennej i drzwiowej w budynku Urzędu Miejskiego w Starym Sączu Przedmiotem zamówienia jest dostawa wraz z montażem stolarki okiennej i drzwiowej w budynku Urzędu Miejskiego w Starym Sączu. Podstawowy zakres robót obejmuje: 1. Wykonanie pomiarów stolarki okiennej i drzwiowej. 2. Demontaż starych okien i drzwi, 3. Wywiezienie i likwidacja zdemontowanej stolarki okiennej i drzwiowej oraz gruzu powstałego z demontażu, w sposób zgodny z przepisami, 4. Wykonanie okien z drewna sosnowego 5. Wykonanie drzwi z drewna dębowego 6. Dostawa na miejsce montażu stolarki okiennej i drzwiowej oraz pozostałych elementów podlegających wbudowaniu, 7. Montaż okien i drzwi wraz z regulacją przy zastosowaniu kotew stalowych ocynkowanych, 8. Uszczelnienie okien i drzwi poliuretanową pianką montażową, 9. Obrobienie stolarki- kompletna naprawa i uzupełnienie tynków zewnętrznych i wewnętrznych ościeży otworów okiennych i drzwiowych. 10. Malowanie ścian farbami emulsyjnymi, 11. Sprzątnięcie i uporządkowanie miejsca montażu po zakooczeniu robót.

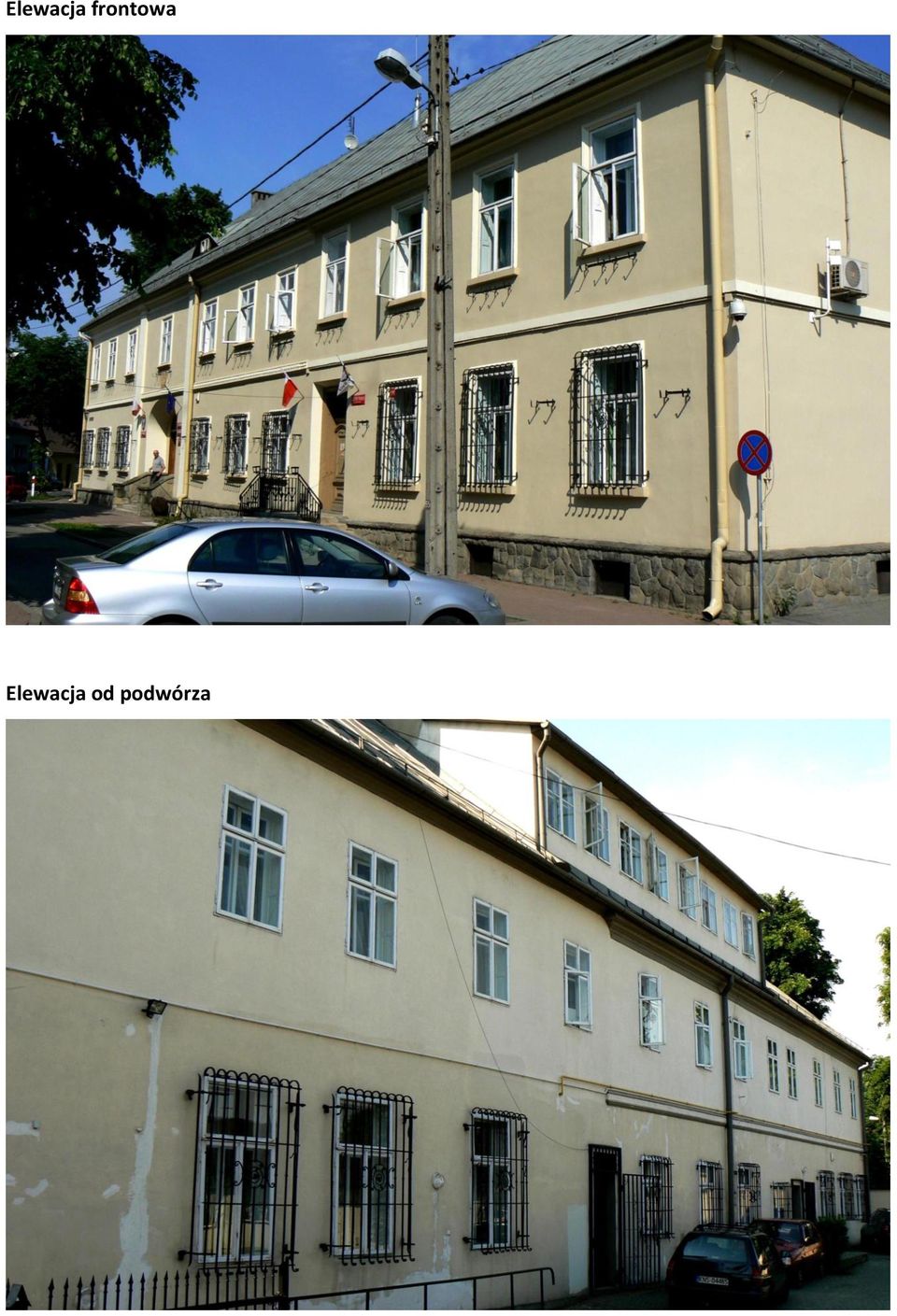

2 Elewacja frontowa Elewacja od podwórza

3 Okno skrzynkowe wykonane z drewna sosnowego lakierowane w kolorze dębu. Ościeżnica wykonana z wypełnieniem filunkami. Ościeżnica regulowana cm w zależności od grubości muru. Podział kwater z zachowaniem istniejącego podziału. Zewnętrzna kwatera rozwieralnouchylna powinna posiadad okucia obwiedniowe z funkcją mikrowentylacji, umożliwiającą rozszczelnienie okna. Uszczelki okienne. Szyba klejona gr. 14 mm o współczynniku przenikania ciepła k 1,1 W/m 2 K. Kwatera wewnętrzna rozwieralna z szybą pojedynczą gr. 4 mm. Istniejące okna

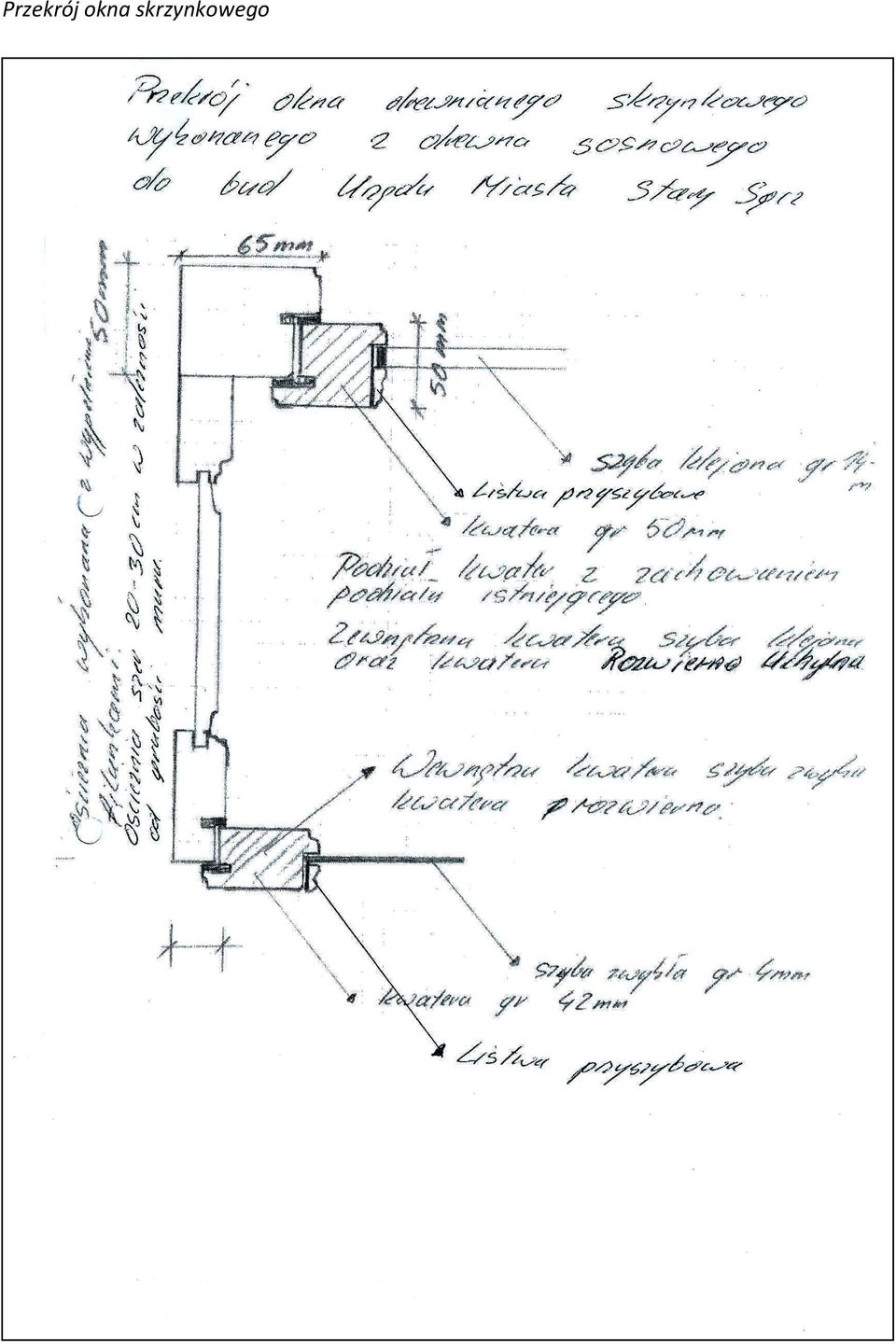

4 Przekrój okna skrzynkowego

5 Okno zespolone jednoramowe wykonane z drewna sosnowego lakierowane w kolorze dębu. Ościeżnica regulowana w zależności od grubości muru. Podział kwatery z zachowaniem istniejącego podziału. Okno rozwieralno-uchylne powinno posiadad okucia obwiedniowe z funkcją mikrowentylacji umożliwiającą rozszczelnienie okna oraz uszczelki okienne. Szyba klejona gr. 14 mm o współczynniku przenikania ciepła k 1,1 W/m 2 K. Istniejące okna Montaż okien na tą samą głębokośd od lica zewnętrznego ściany co obecne a od wewnątrz okna winny dolegad do istniejącego parapetu.

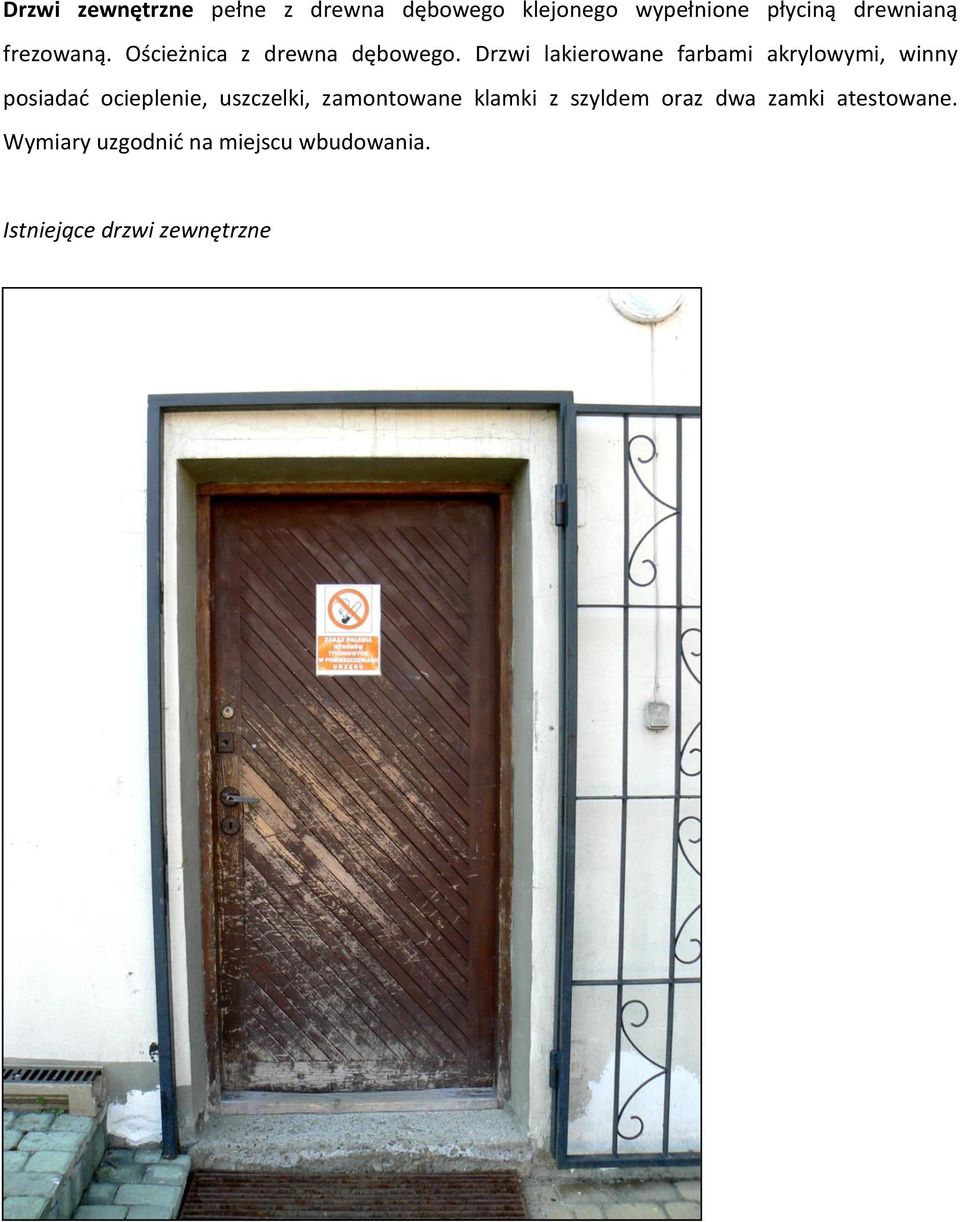

6 Drzwi zewnętrzne pełne z drewna dębowego klejonego wypełnione płyciną drewnianą frezowaną. Ościeżnica z drewna dębowego. Drzwi lakierowane farbami akrylowymi, winny posiadad ocieplenie, uszczelki, zamontowane klamki z szyldem oraz dwa zamki atestowane. Wymiary uzgodnid na miejscu wbudowania. Istniejące drzwi zewnętrzne

7 Drzwi wewnętrzne pełne z drewna dębowego klejonego wypełnione płyciną drewnianą frezowaną. Lakierowane farbami akrylowymi. Ościeżnice z drewna dębowego regulowane szerokości w zależności od grubości muru. Uwaga! wzór i kolorystykę drzwi wewnętrznych należy ściśle dopasowad do drzwi istniejących na piętrze budynku (patrz zdjęcie poniżej). Drzwi winny posiadad zamontowane klamki z szyldem oraz zamek z wkładką atestowaną. Wymiary uzgodnid na miejscu wbudowania. Istniejące drzwi wewnętrzne

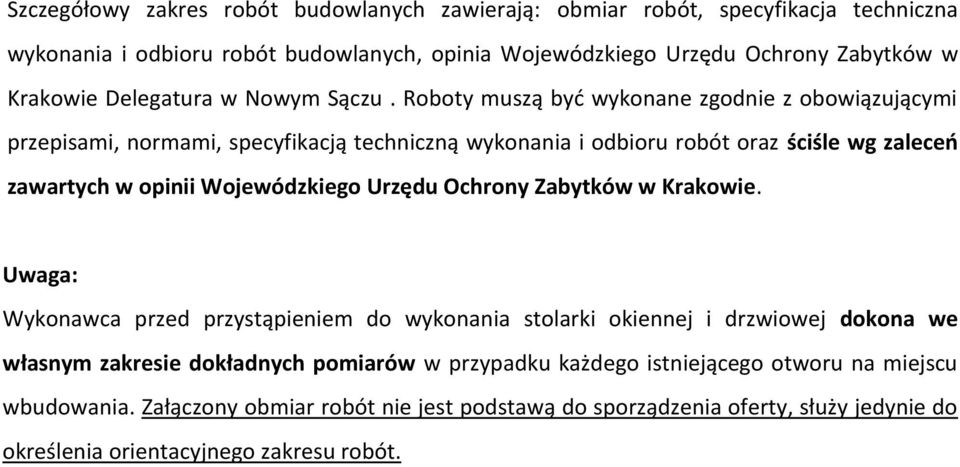

8 Szczegółowy zakres robót budowlanych zawierają: obmiar robót, specyfikacja techniczna wykonania i odbioru robót budowlanych, opinia Wojewódzkiego Urzędu Ochrony Zabytków w Krakowie Delegatura w Nowym Sączu. Roboty muszą byd wykonane zgodnie z obowiązującymi przepisami, normami, specyfikacją techniczną wykonania i odbioru robót oraz ściśle wg zaleceo zawartych w opinii Wojewódzkiego Urzędu Ochrony Zabytków w Krakowie. Uwaga: Wykonawca przed przystąpieniem do wykonania stolarki okiennej i drzwiowej dokona we własnym zakresie dokładnych pomiarów w przypadku każdego istniejącego otworu na miejscu wbudowania. Załączony obmiar robót nie jest podstawą do sporządzenia oferty, służy jedynie do określenia orientacyjnego zakresu robót.
