1 Załącznik nr 2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA PN. II Przetarg nieograniczony na wymianę stolarki drzwiowej wewnętrznej do wybranych pomieszczeń oraz remont klatek schodowych oficyny wysokiej budynku głównego Akademii Muzycznej im. Karola Lipińskiego we Wrocławiu. Przedmiotem zamówienia jest: 1. Wymiana drzwi wewnętrznych wraz ościeżnicami do wybranych pomieszczeń budynku głównego Akademii Muzycznej polegająca na dostawie i montażu: a) drzwi pojedynczych jednoskrzydłowych o podwyższonej izolacyjności akustycznej na I, II, III piętrze oficyny wysokiej (bud. B) budynku głównego - szt. 3, b) drzwi podwójnych (skrzynkowych) na I, II, III i IV piętrze oficyny wysokiej (bud. B) szt. 12, c) drzwi pojedynczych dwuskrzydłowych prowadzących z przedsionka do korytarza w wejściu do gmachu głównego (bud. A) od strony dziedzińca szt. 1, d) drzwi pojedynczych dwuskrzydłowych prowadzących z przedsionka do korytarza w wejściu do budynku oficyny wysokiej (bud. B) od strony dziedzińca szt. 1, 2. Demontaż drzwi wraz z ościeżnicami w wejściu z klatki schodowej do korytarzy na poszczególnych piętrach ( I, II, II i IV p.) budynku oficyny wysokiej ( bud. B) 3. Prace naprawcze, murarskie i malarskie, mające na celu scalenie struktury i koloru ścian, w których zostaną wymienione lub zdemontowane drzwi, ze stanem istniejącym. Orientacyjna powierzchnia ścian do malowania 170 m Remont klatki schodowej K-3 (klatka żelbetowa) w budynku oficyny wysokiej (bud. B), w tym: a) malowanie ścian, spodu biegów i spoczników, policzków schodów oraz sufitu klatki schodowej. Orientacyjna powierzchnia przeznaczona do malowania około 450 m Remont klatki schodowej K-4 (klatka drewniana) w budynku oficyny wysokiej (bud. B), w tym: a) malowanie ścian i sufitu klatki schodowej. Orientacyjna powierzchnia przeznaczona do malowania 340 m 2. b) kompleksowa renowacja schodów stalowo drewnianych. Ilość stopni schodowych w biegach klatki schodowej 87 szt. o wymiarach około 0,3 x 1,4m. 6. Dostawa i montaż nakładek drewnianych na istniejące parapety lastrykowe w dużej sali chóru na parterze bud. B. 5 szt. o wymiarach około 55 x 145 cm I. Zakres prac przewidzianych do wykonania 1. Wymiana drzwi wewnętrznych do wybranych pomieszczeń: a) Drzwi pojedyncze Do wymiany przewidziano drzwi pojedyncze znajdujące się na końcu korytarza I, II i III piętra oficyny wysokiej (bud.b) budynku głównego o wymiarach około 90 x 200 cm. Wygląd drzwi powinien być wzorowany na istniejących na piętrze, w zakresie tłoczonej płyciny na skrzydle i na szpaletach o szerokości około 45 cm. Ponadto należy wykonać zewnętrzną i wewnętrzną opaskę wokół szpalety oraz próg. Drzwi (skrzydło wraz z osadzeniem ościeżnicy) powinny posiadać podwyższoną izolacyjność akustyczną Rw 42dB. Materiał wykończeniowy drzwi drewno sosnowe z widoczną strukturą drewna z okuciami w kolorze starego złota. Zamawiający przewiduje wykonanie drzwi będących przedmiotem niniejszego zamówienia w kolorystyce drzwi prowadzących do sal zabytkowych znajdujących się na I piętrze gmachu głównego, w wykończeniu - lazur oraz lakier chemoutwardzalny. Drzwi należy wykonać jako prawe otwierane do pomieszczenia, osadzone w głębi wnęki patrząc od strony korytarza. Drzwi powinny posiadać cylindryczne wkładki zamykane z dwóch stron umieszczone na jednym szyldzie z klamką. Zastosowane okucia (zawiasy) powinny być dobrej jakości oraz spełniać wymogi w zakresie bezpieczeństwa, komfortu obsługi, trwałości oraz estetyki z uwzględnieniem faktu, że budynek jest obiektem użyteczności publicznej.

2 UWAGA: Sposób montażu drzwi w otworze należy wykonać ściśle wg instrukcji producenta drzwi akustycznych zapewniając wymaganą izolacyjność akustyczna całych drzwi, nie samego skrzydła. b) Drzwi podwójne Do wymiany przeznaczono drzwi podwójne do pomieszczeń budynku oficyny wysokiej (bud.b) na I, II, III, i IV piętrze. Wygląd drzwi powinien być wzorowany na drzwiach istniejących podlegających wymianie oraz na wymienionych drzwiach do sanitariatów. Skrzydło wewnętrzne należy wykonać jako płaskie. Dodatkowo należy wykonać płaskie szpalety na grubość muru (około 15 cm), opaski od strony korytarza i pomieszczenia oraz próg. Materiał drzwi drewno sosnowe z widoczną strukturą drewna z okuciami w kolorze starego złota. Zamawiający przewiduje wykonanie drzwi będących przedmiotem niniejszego zamówienia w kolorystyce drzwi prowadzących do sal zabytkowych znajdujących się na I piętrze gmachu głównego, w wykończeniu - lazur oraz lakier chemoutwardzalny. Kierunek otwierania skrzydeł drzwiowych istniejący do odwzorowania. Skrzydło wewnętrzne od strony pomieszczenia powinno mieć podwyższona izolacyjność akustyczna Rw 32dB. Drzwi od strony korytarza powinny posiadać cylindryczne wkładki zamykane z dwóch stron umieszczone na jednym szyldzie z klamką. Zastosowane okucia (zawiasy) powinny być dobrej jakości oraz spełniać wymogi w zakresie bezpieczeństwa, komfortu obsługi, trwałości oraz estetyki z uwzględnieniem faktu, że budynek jest obiektem użyteczności publicznej. c) Drzwi pojedyncze dwuskrzydłowe w przedsionkach wejściowych do budynków od strony dziedzińca. Do wymiany przewidziano dwie sztuki drzwi : w budynku głównym (bud. A) drzwi o wymiarach około 150x212 Drzwi należy wykonać jako dwuskrzydłowe, asymetryczne wzorując się na wyglądzie i kolorze drzwi wejściowych z dziedzińca do budynku A (fot. Nr 1). Wykończenie wszystkich elementów drewnianych lazur z widoczną strukturą drewna oraz lakiery chemoutwardzalne. Skrzydło czynne z klamką i samozamykaczem należy wykonać jako lewe(patrząc od strony przedsionka) o szerokości min. 90 cm. Asymetrię należy ostatecznie ustalić z Zamawiającym. W górnej części skrzydła czynnego i biernego należy zastosować przeszklenie ze szkła bezpiecznego gr. min. 6 mm oraz ewentualnie ozdobne kraty wyjęte z drzwi przeznaczonych do demontażu. Zastosowanie kraty do ostatecznego uzgodnienia z Zamawiającym. W przypadku niewykorzystania krat należy je przekazać do dyspozycji Zamawiającego. Skrzydło prawe należy wykonać jako bierne, blokowane w ościeżnicy i posadzce. Do drzwi zastosować należy ościeżnicę stałą oraz opaskę maskującą od strony przedsionka. Od strony korytarza jako listew maskujących użyć np. elementów o kształcie ćwierćwałka. Skrzydła drzwiowe montować należy na co najmniej trzech zawiasach. Zastosowane zawiasy powinny być dobrej jakości oraz spełniać wymogi w zakresie bezpieczeństwa, komfortu obsługi, trwałości oraz estetyki z uwzględnieniem faktu, że budynek jest obiektem użyteczności publicznej. Drzwi powinny posiadać cylindryczne wkładki zamykane z dwóch stron umieszczone na jednym szyldzie z klamką. Należy zastosować okucia w kolorze starego złota. Samozamykacz nawierzchniowy z ramieniem nożycowym, z dwustopniową regulacją (regulacja siły zamykania i siły dociągania). w budynku oficyny wysokiej (bud. B) o wymiarach około 150x200 cm Drzwi należy wykonać jako dwuskrzydłowe, asymetryczne wzorując się na wyglądzie i kolorze drzwi wejściowych z dziedzińca do budynku A (fot. Nr 1). Wykończenie wszystkich elementów drewnianych lazur z widoczną strukturą drewna oraz lakiery chemoutwardzalne. Skrzydło czynne z klamką i samozamykaczem należy wykonać jako

3 prawe(patrząc od strony przedsionka) o szerokości min. 90 cm. Asymetrię należy ostatecznie ustalić z Zamawiającym. W górnej części skrzydła czynnego i biernego należy zastosować przeszklenie ze szkła bezpiecznego gr. min. 6 mm oraz ewentualnie kraty wyjęte z drzwi istniejących przeznaczonych do demontażu (zastosowanie kraty do ostatecznego uzgodnienia z Zamawiającym). Skrzydło lewe należy wykonać jako bierne, blokowane w ościeżnicy i progu. Do drzwi zastosować należy ościeżnicę regulowaną oraz próg. Grubość ściany w której będą osadzone drzwi około 25 cm. Skrzydła drzwiowe montować należy na co najmniej trzech zawiasach. Zastosowane zawiasy powinny być dobrej jakości oraz spełniać wymogi w zakresie bezpieczeństwa, komfortu obsługi, trwałości oraz estetyki z uwzględnieniem faktu, że budynek jest obiektem użyteczności publicznej. Drzwi powinny posiadać cylindryczne wkładki zamykane z dwóch stron umieszczone na jednym szyldzie z klamką. Należy zastosować okucia w kolorze starego złota. Samozamykacz nawierzchniowy z ramieniem nożycowym, z dwustopniową regulacją (regulacja siły zamykania i siły dociągania). UWAGA: PRZED WYPRODUKOWANIEM DRZWI WYKONAWCA ROBÓT JEST ZOBOWIĄZANY DO WYKONANIA POMIARÓW OTWORÓW DRZWIOWYCH W KAŻDYM Z POMIESZCZEŃ, W KTÓRYM PRZEWIDZIANO WYMIANĘ DRZWI. 2. Demontaż wraz z ościeżnicami drzwi prowadzących z klatki schodowej do korytarzy na poszczególnych piętrach budynku oficyny wysokiej (bud. B). Do demontażu przewidziano cztery sztuki dwuskrzydłowych drzwi na I, II, III i IV piętrze budynku (fot.2). Po demontażu drzwi należy wykonać prace naprawcze polegające na obróbce powstałego otworu zapewniające kąty proste, piony oraz poziomy krawędzi ścian poprzez zastosowanie odpowiedniego profilu aluminiowego oraz równe powierzchnie szpalet. Ozdobne kraty z demontowanych drzwi należy przekazać do dyspozycji Zamawiającego. 3. Prace naprawcze, murarskie i malarskie po wymianie i demontażu drzwi Po demontażu istniejących i osadzeniu nowych drzwi należy wykonać prace murarskie i malarskie w celu scalenia struktury i koloru ścian ze stanem istniejącym. W korytarzach oficyny wysokiej (bud.b), od strony korytarza, należy przewidzieć malowanie całych ścian, w obrębie których przewidziana jest wymiana drzwi. Malowanie należy wykonać farbą emulsyjną w kolorze istniejącym malowanie dwukrotne z gruntowaniem. Otwory powstałe po demontażu drzwi prowadzących z klatki schodowej do korytarzy na poszczególnych piętrach należy otynkować zaprawą wyprowadzając narożniki ścian przy pomocy odpowiednich profili aluminiowych aby uzyskać kąty proste oraz równe poziome i pionowe krawędzie. 4. Remont klatki schodowej K-3 (klatka żelbetowa) w budynku oficyny wysokiej (bud. B). Remont klatki schodowej K-3 polegać będzie na malowaniu ścian farbą emulsyjną w kolorze zbliżonym do istniejącego do uzyskania pełnego pokrycia ścian malowanie dwukrotne z wcześniejszym gruntowaniem.. Ostateczny kolor do uzgodnienia z Zamawiającym. Przed malowaniem należy zaszpachlować ewentualne ubytki w tynku. Policzki biegów należy przemalować dwukrotnie farbą olejną bez połysku. 5. Remont klatki schodowej K-4 w budynku oficyny wysokiej (bud. B). a) malowanie ścian i sufitu klatki schodowej Malowanie klatki schodowej należy wykonać farbą emulsyjną w kolorze zbliżonym do istniejącego do uzyskania pełnego pokrycia ścian malowanie dwukrotne z wcześniejszym gruntowaniem. Ostateczny kolor do uzgodnienia z Zamawiającym. Przed malowaniem należy zaszpachlować ewentualne ubytki w tynku.

4 b) renowacja schodów stalowo drewnianych Konstrukcja schodów klatki schodowej K-4 składa się z konstrukcji nośnej stalowej oraz stopni z desek (fot.3). Będąca przedmiotem zamówienia renowacja schodów polegać będzie na cyklinowaniu poszczególnych stopni i drewnianych części spoczników oraz ich czterokrotnym lakierowaniu lakierem chemoutwardzalnym. Przed przystąpieniem do cyklinowania należy uzupełnić ubytki i szczeliny w schodach, niektóre deski stopni należy wymienić na nowe ( około 6 szt.) Ponadto należy: - wzmocnić mocowania poręczy drewnianej, - zamaskować drewnianym elementem widoczne z boku spoczników wylewki betonowe (fot. 4), - wyszlifować i polakierować drewniany cokolik schodów znajdujący się przy ścianach (fot.5) - wyszlifować i polakierować dolny fragment tralek poręczy drewnianej, - uzupełnić, wyszlifować i polakierować drewniane pochwyty przy ścianach. Uwaga: Malowanie konstrukcji stalowej schodów nie znajduje się w zakresie przedmiotu zamówienia. Po skończonych pracach z konstrukcji stalowej usunąć zanieczyszczenia spowodowane malowaniem ścian i cyklinowaniem stopni. 6. Dostawa i montaż nakładek drewnianych na istniejące parapety lastrykowe w dużej sali chóru na parterze bud. B. W zakresie przedmiotu zamówienia znajduje się wykonanie 5 nakładek drewnianych na parapety lastrykowe o wymiarach około 55 x 145 cm. Nakładki należy wykonać z drewna klejonego sosnowego w kolorze i wykończeniu okien w pomieszczeniu. Nakładki należy wykonać w sposób zapewniający całkowite zamaskowanie parapetów lastrykowych. Uwaga: Wszystkie dane i ilości zawarte w opisie przedmiotu zamówienia są orientacyjne i mają charakter wyłącznie informacyjny. Zamawiający zaleca, aby Wykonawca przed przygotowaniem oferty w celu ustalenia rzeczywistych danych i ilości dokonał rozpoznania i wykonał stosowne pomiary w ramach wizji lokalnej. Wykonawca ponosi odpowiedzialności za wykonanie wszystkich robót objętych zamówieniem a ewentualne różnice pomiędzy danymi wskazanymi jako orientacyjne a rzeczywistymi ilościami robót i materiałów niezbędnych do wykonania umowy nie stanowią podstawy do żądania zwiększenia wynagrodzenia Wykonawcy. II. Warunki realizacji 1. Zastosowane materiały muszą posiadać atesty, certyfikaty i deklaracje zgodności dokumenty te należy przedłożyć Zamawiającemu przed rozpoczęciem robót. Przewidzieć należy użycie wyłącznie materiałów o standardzie jakości, gwarantującym bezawaryjne użytkowanie. 2. Termin realizacji do r. 3. Możliwy termin rozpoczęcia prac r. 4. Prace mogą być wykonywane wyłącznie przez firmę budowlaną dysponującą odpowiednim sprzętem i pracownikami posiadającymi odpowiednie kwalifikacje. 5. Wszystkie prace należy wykonywać zgodnie ze sztuką budowlaną oraz obowiązującymi Normami Polskimi i Prawem Budowlanym, zachowując przerwy technologiczne, przepisy BHP oraz PPoż. 6. Prace należy wykonywać zgodnie z harmonogramem przedstawionym i uzgodnionym z Zamawiającym. 7. Wykonawca powinien uwzględnić w ofercie wszystkie składniki niezbędne do zrealizowania przedmiotu zamówienia, między innymi takie jak: 1) udzielenie gwarancji na okres minimum 60 miesięcy, 2) wykonywanie robót z zachowaniem czystości, sprzątania po robotach aby nie dopuszczać do roznoszenia i zanieczyszczania obiektu,

5 3) zabezpieczenie folią elementów wyposażenia, okien, parapetów i drzwi przed zabrudzeniem, 4) mycie po robotach murarskich i malarskich posadzek, stopni, poręczy itp. 5) Odkurzanie po robotach cykliniarskich, 6) magazynowanie materiałów w sposób nieutrudniający komunikacji w Uczelni - w miejscach ustalonych z Zamawiającym, 7) wywóz odpadów budowlanych na koncesjonowane wysypisko, 8) organizacje zaplecza budowy uwzględniającą potrzeby związane z przewidywaną liczbą pracowników. Zamawiający zapewnia dostęp do źródła bieżącej wody, energii elektrycznej oraz, niezbędną do organizacji zaplecza prac, powierzchnię na działce, jednak nie ponosi odpowiedzialności za zmagazynowane tam materiały oraz sprzęt. Fot. 1 Drzwi wejściowe z dziedzińca do budynku A

6 Fot. 2 Drzwi z klatki schodowej do korytarzy w budynku B

7 Fot. 3 Klatka schodowa K-4 w budynku B Fot. 4 Widoczna konstrukcja betonowa spocznika klatki K-4

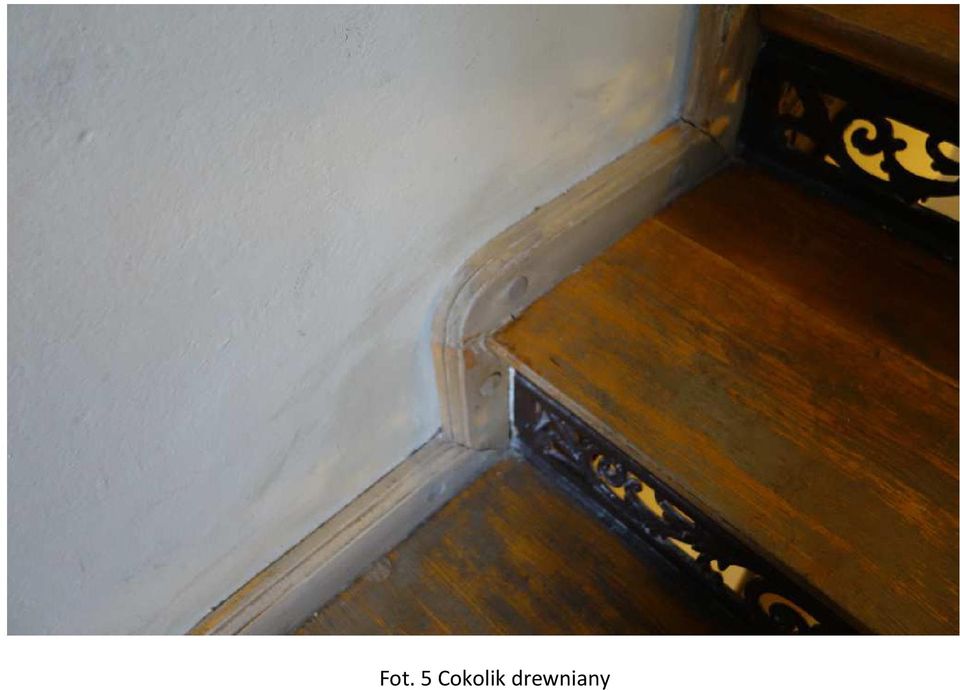

8 Fot. 5 Cokolik drewniany
