1 1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INWESTOR: TEATR im. JULIUSZA OSTERWY w LUBLINIE OBIEKT: WYMIANA DRZWI w BUDYNKU TEATRU PRZY ul. NARUTOWICZA 17 ZADANIE: WYMIANA DRZWI ZEWNĘTRZNYCH i WEWNĘTRZNYCH w BUDYNKU TEATRU PRZY ul. NARUTOWICZA 17 w LUBLINIE OPRACOWAŁ: mgr inż. Mirosław Woźniak LUBLIN - WRZESIEŃ 2012 r.

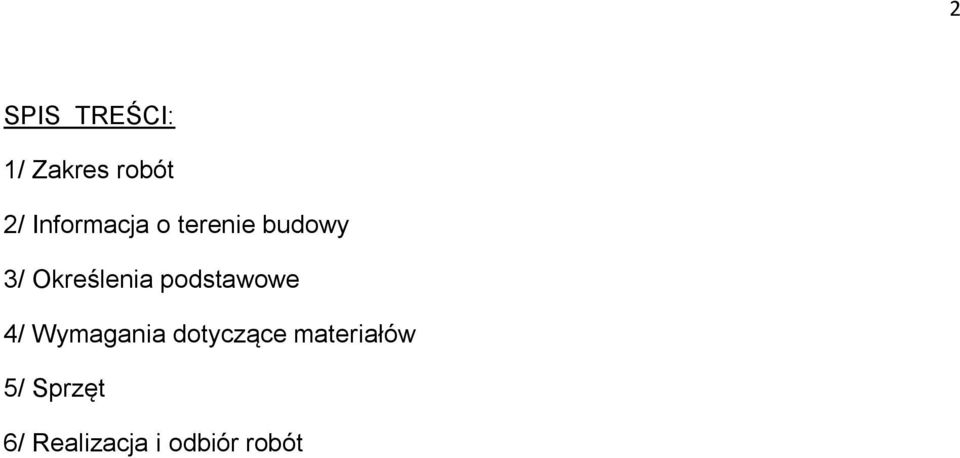

2 2 SPIS TREŚCI: 1/ Zakres robót 2/ Informacja o terenie budowy 3/ Określenia podstawowe 4/ Wymagania dotyczące materiałów 5/ Sprzęt 6/ Realizacja i odbiór robót

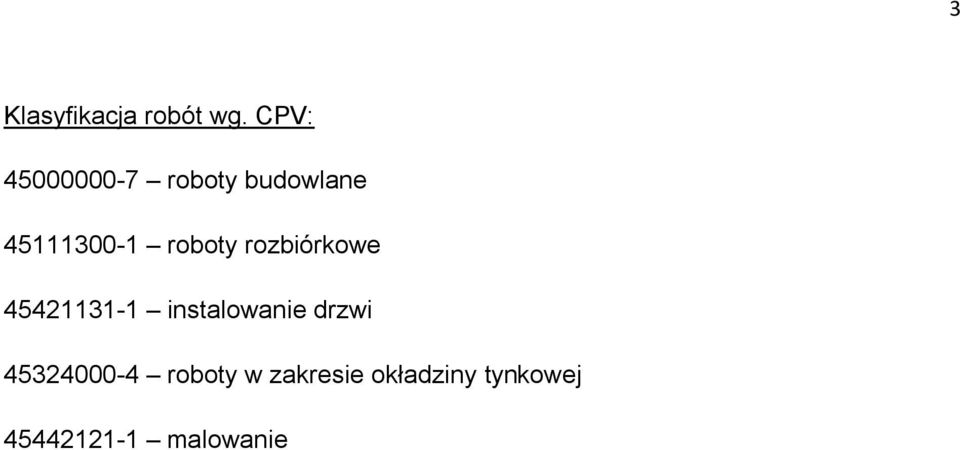

3 3 Klasyfikacja robót wg. CPV: roboty budowlane roboty rozbiórkowe instalowanie drzwi roboty w zakresie okładziny tynkowej malowanie

4 4 1/ ZAKRES ROBÓT 1.1. Demontaż istniejących skrzydeł drzwiowych drewnianych i stalowych Wykucie z muru istniejących ościeżnic drzwiowych drewnianych i stalowych Wstawienie nowych drzwi drewnianych i aluminiowych wg. wykazu i opisu jak w pkt. 4 niniejszej specyfikacji Naprawa tynku ościeży drzwiowych (wewnętrznych i zewnętrznych) Naprawa malowania ościeży drzwiowych Wywiezienie pozostałości po demontażu. 2/ INFORMACJA O TERENIE BUDOWY Wszystkie prace prowadzone będą na terenie Inwestora, a ich wykonanie nie będzie miało negatywnego wpływu na środowisko, nie narusza praw osób trzecich. Kolejność wykonywania robót wynika z technologii prowadzonych prac oraz uzgodnień z Inwestorem. Uwaga! Wejście z robotami do pomieszczeń czynnych wymaga uzgodnienia z Inwestorem. 3/ OKREŚLENIA PODSTAWOWE W przedmiarze robót oraz specyfikacji technicznej wykonania i odbioru robót nie występują definicje pojęć nigdzie wcześniej nie zdefiniowane, niemożliwe do jednoznacznego ich rozumienia. Są to definicje zgodne ze stosowanymi w normach oraz przyjęte w katalogach producentów. 4/ WYMAGANIA DOTYCZĄCE MATERIAŁÓW Drzwi zewnętrzne do pomieszczenia BOiR drzwi drewniane, z drewna dębowego, płycinowe, pełne, o wymiarach 132 x 207 cm (1 i ½ skrzydła), szerokość skrzydła otwieranego 80 cm, ościeżnice drewniane z drewna klejonego o wymiarach 93 x 50 mm, grubość skrzydeł min. 72 mm; 1/2 skrzydła powinna być wyposażona w rygiel dolny i górny blokowane o progu i ościeżnicy; drzwi wyposażone w 2 zamki: jeden zamek atestowany hakowy, drugi z wkładką bębenkowa; drzwi wyposażone w klamki z szyldami w kolorze zbliżonym do koloru drzwi; ; powinny być wyposażone w podwójne uszczelki, drzwi i ościeżnica malowane w kolorze brązowym (jak istniejące drzwi drewniane w podwórzu), powinny posiadać certyfikaty lub aprobaty techniczne. Zamek hakowy powinien posiadać atest. Drzwi wewnętrzne do pomieszczenia BOiR drzwi drewniane, z drewna dębowego, płycinowe, pełne, o wymiarach 132 x 207 cm (1 i ½ skrzydła), szerokość skrzydła otwieranego 80 cm, ościeżnice drewniane z drewna klejonego o wymiarach 93 x 50 mm, grubość skrzydeł min. 72 mm; 1/2 skrzydła powinna być wyposażona w rygiel dolny i górny blokowane o progu i ościeżnicy; drzwi wyposażone w 2 zamki: jeden zamek atestowany hakowy, drugi z wkładką bębenkowa; drzwi wyposażone w klamki

5 5 z szyldami w kolorze zbliżonym do koloru drzwi; ; powinny być wyposażone w podwójne uszczelki, drzwi i ościeżnica malowane w kolorze brązowym (jak istniejące drzwi drewniane w podwórzu), powinny posiadać certyfikaty lub aprobaty techniczne. Zamek hakowy powinien posiadać atest. Drzwi zewnętrzne do klatki schodowej drzwi drewniane, z drewna dębowego, płycinowe, pełne, o wymiarach 95 x 202 cm jednoskrzydłowe, ościeżnice drewniane z drewna klejonego o wymiarach 93 x 50 mm, grubość skrzydeł min. 72 mm; drzwi wyposażone w 2 zamki: jeden zamek atestowany, drugi z wkładką bębenkowa; drzwi wyposażone w klamki z szyldami w kolorze zbliżonym do koloru drzwi; ; powinny być wyposażone w podwójne uszczelki, drzwi i ościeżnica malowane w kolorze brązowym (jak istniejące drzwi drewniane w podwórzu), powinny posiadać certyfikaty lub aprobaty techniczne. Drzwi zewnętrzne do pomieszczenia pralni drzwi z profili aluminiowych ciepłych, płycinowe o wymiarach 101 x 195 cm jednoskrzydłowe, szkolne szybą z folią bezpieczną, szyba zespolona o wymiarach 100 x 60 cm, pozostała część skrzydła wypełniona panelem ciepłym o grubości ponad 20 mm, ościeżnice z profilu aluminiowego ciepłego o grubości min. 60 mm, drzwi wyposażone w 2 zamki: jeden zamek atestowany, drugi z wkładką bębenkowa; drzwi wyposażone w klamki z szyldami w kolorze zbliżonym do koloru drzwi; ; powinny być wyposażone w podwójne uszczelki, drzwi i ościeżnica malowane proszkowo w kolorze brązowym (jak istniejące drzwi drewniane w podwórzu), powinny posiadać certyfikaty lub aprobaty techniczne. Profil i szyba zespolona, powinny posiadać atest higieniczny. Drzwi zewnętrzne do pomieszczenia dozorcy drzwi z profili aluminiowych ciepłych, płycinowe o wymiarach 95 x 191 cm jednoskrzydłowe, skrzydło wypełnione panelem ciepłym o grubości ponad 20 mm, ościeżnice z profilu aluminiowego ciepłego o grubości min. 60 mm, drzwi wyposażone w 2 zamki: jeden zamek atestowany, drugi z wkładką bębenkowa; drzwi wyposażone w klamki z szyldami w kolorze zbliżonym do koloru drzwi; powinny być wyposażone w podwójne uszczelki, drzwi i ościeżnica malowane proszkowo w kolorze zielonym (zbliżonym do koloru elewacji budynku), powinny posiadać certyfikaty lub aprobaty techniczne. Profil powinien posiadać atest higieniczny. Drzwi zewnętrzne wyjście na dach drzwi z profili aluminiowych ciepłych, płycinowe o wymiarach 93 x 200 cm jednoskrzydłowe, skrzydło wypełnione panelem ciepłym o grubości ponad 20 mm, ościeżnice z profilu aluminiowego ciepłego o grubości min. 60 mm, drzwi wyposażone w 2 zamki: jeden zamek atestowany, drugi z wkładką bębenkowa; drzwi wyposażone w klamki z szyldami w kolorze zbliżonym do koloru drzwi; powinny być wyposażone w podwójne uszczelki, drzwi i ościeżnica malowane proszkowo w kolorze zielonym (zbliżonym do koloru elewacji budynku), powinny posiadać certyfikaty lub aprobaty techniczne. Profil powinien posiadać atest higieniczny. Wrota zewnętrzne do pracowni plastycznej wrota z profili aluminiowych ciepłych, płycinowe o wymiarach 192 x 342 cm dwuskrzydłowe otwierane do środka, skrzydła wypełnione panelami ciepłymi o grubości ponad 20 mm, w jedni skrzydło wprawione

6 6 drzwi jednoskrzydłowe pełne o wymiarach 80 x 210 cm, ościeżnice z profilu aluminiowego ciepłego o grubości min. 60 mm, drzwi jednoskrzydłowe wyposażone w 2 zamki: jeden zamek atestowany, drugi z wkładką bębenkową; drzwi jednoskrzydłowe wyposażone w klamki z szyldami w kolorze zbliżonym do koloru drzwi; wrota i drzwi powinny być wyposażone w podwójne uszczelki, jedno skrzydło wrót wyposażone w rygiel górny blokowany o ościeżnicy i rygiel dolny blokowany w progu, wrota zamykane od środka na rygiel i zamek atestowany hakowy, skrzydła wrót z pochwytami rurowymi; wrota, drzwi i ościeżnica malowane proszkowo w kolorze zielonym (zbliżonym do koloru elewacji budynku), powinny posiadać certyfikaty lub aprobaty techniczne. Profil powinien posiadać atest higieniczny. Transport i przechowywanie materiałów zgonie z zaleceniami producenta. 5/ SPRZĘT Do prac należy zastosować sprzęt przewidziany w katalogach KNR jak w przedmiarach robót. Powinien on być odpowiedni do technologii prowadzenia robót. 6/ REALIZACJA I ODBIÓR ROBÓT przedstawić aprobaty techniczne lub certyfikaty i atesty higieniczne jak w pkt. 4 przed przystąpieniem do robót, wygrodzenie terenu robót oraz jego oznakowanie, zgłaszanie inspektorowi nadzoru robót zanikowych do odbioru, usuniecie na własny koszt wszelkich szkód powstałych w wyniku prowadzonych robót, uporządkowanie terenu robót, zgłoszenie na piśmie do Inwestora wykonania robót i gotowości ich do odbioru, przygotowanie operatu powykonawczego: - komplet aprobat technicznych lub certyfikatów i atestów higienicznych potwierdzonych za zgodność z oryginałem oraz zawierających potwierdzenie, że zostały wbudowane w trakcie obecnego remontu. Sporządził: mgr inż. Mirosław Woźniak
