PROJEKTOWANIE. Test z rysunku technicznego. 1. Linia punktowa gruba ma zastosowanie:
|
|
- Maksymilian Majewski
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKTOWANIE Test z rysunku technicznego. 1. Linia punktowa gruba ma zastosowanie: a). linii modułowych dzielących osie b). skrajnych położeń ruchomych części przedmiotu c). linii koordynacyjnych modułowych d). położenia płaszczyzn przekrojów 2. Format arkusza A2 ma wymiary: a). 420x297 b). 420x321 c). 420x594 d). 420x W podziałce 1: odcinek długości 1cm przedstawiony na rysunku odpowiada w rzeczywistości a). 10km b). 1000m c). 100m d). 10m 4. W podziałce 1: wykonuje się: a). miejscowe plany ogólne b). plany regionalne ogólne c). plany regionalne szczegółowe d). miejscowe plany szczegółowe 5. Rysunek przedstawia bryłę w: a). izometrii b). dimetrii ukośnej c). dimetrii prostokątnej d). aksonometrii wojskowej

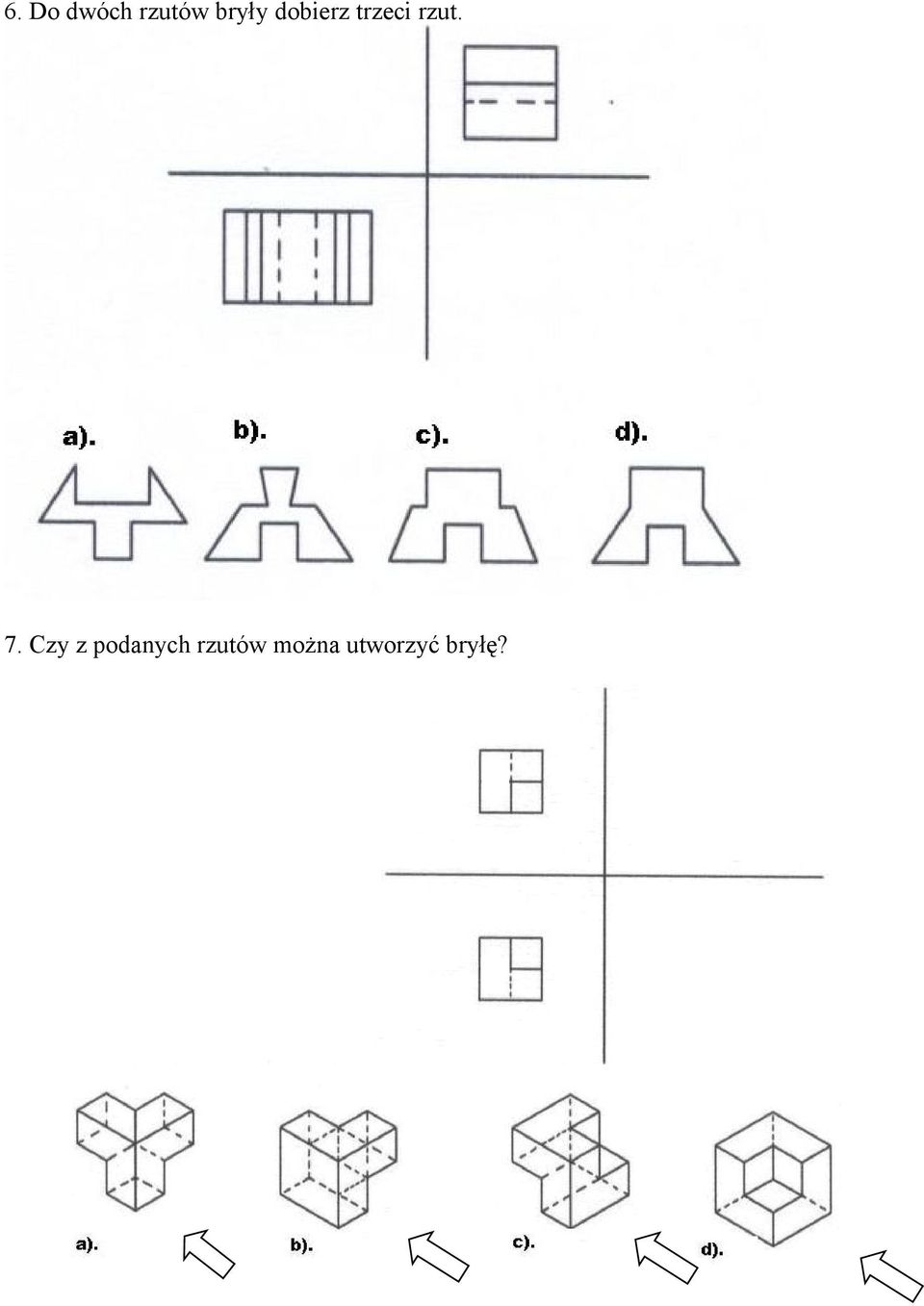

2 6. Do dwóch rzutów bryły dobierz trzeci rzut. 7. Czy z podanych rzutów można utworzyć bryłę?

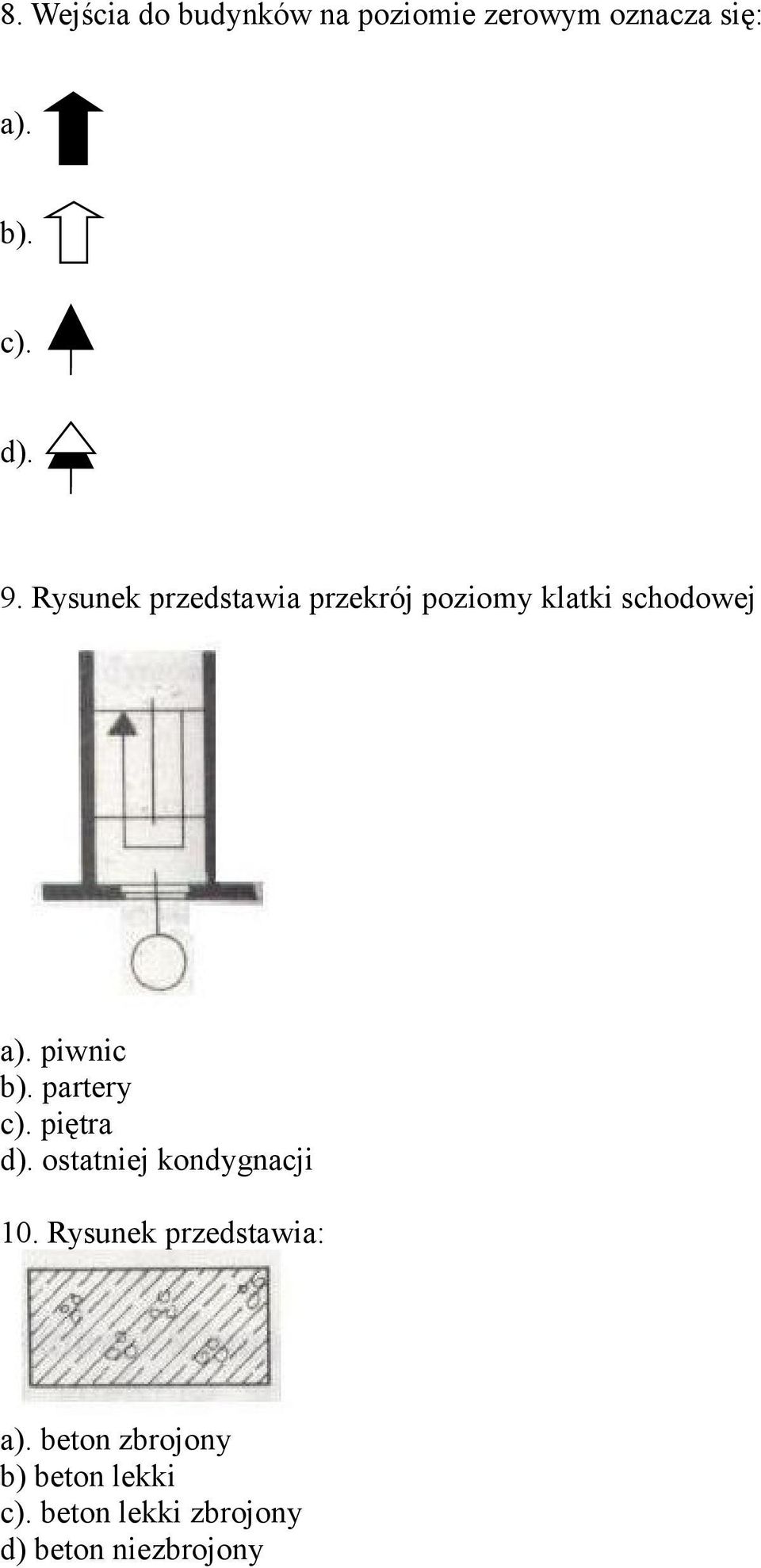

3 8. Wejścia do budynków na poziomie zerowym oznacza się: a). b). c). d). 9. Rysunek przedstawia przekrój poziomy klatki schodowej a). piwnic b). partery c). piętra d). ostatniej kondygnacji 10. Rysunek przedstawia: a). beton zbrojony b) beton lekki c). beton lekki zbrojony d) beton niezbrojony

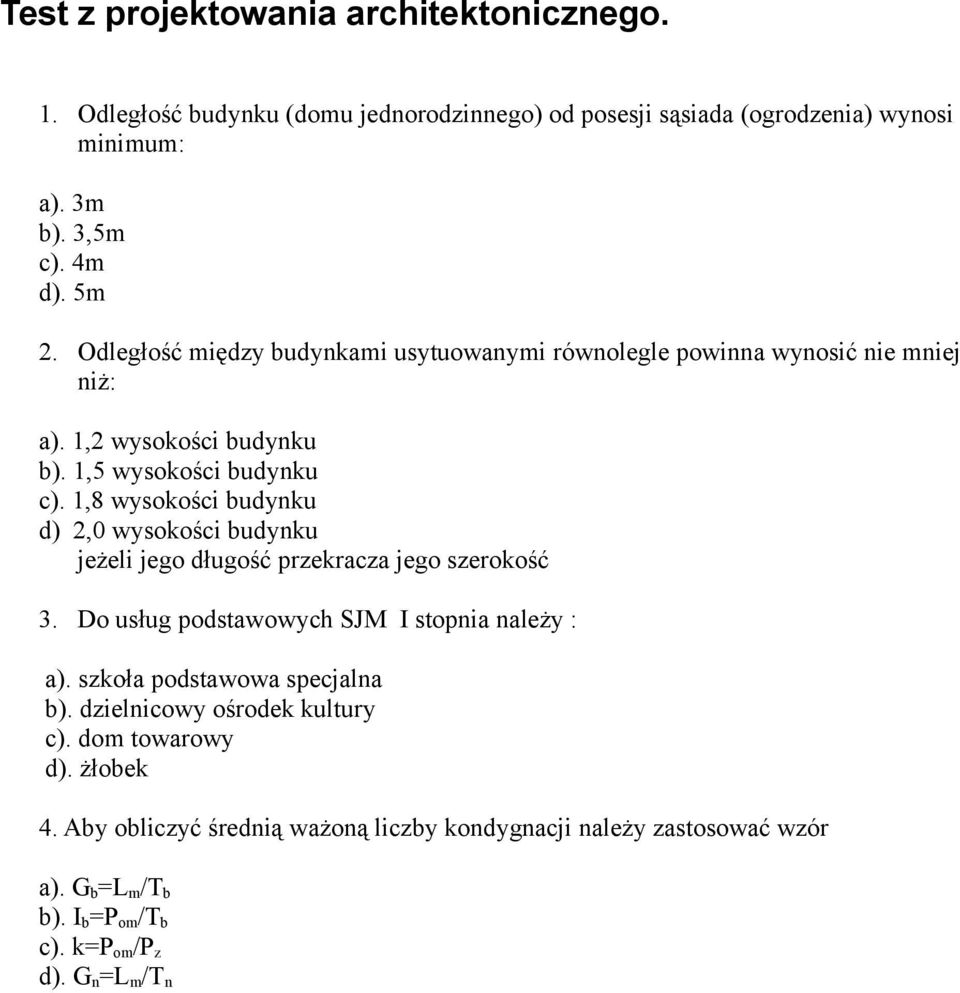

4 Test z projektowania architektonicznego. 1. Odległość budynku (domu jednorodzinnego) od posesji sąsiada (ogrodzenia) wynosi minimum: a). 3m b). 3,5m c). 4m d). 5m 2. Odległość między budynkami usytuowanymi równolegle powinna wynosić nie mniej niż: a). 1,2 wysokości budynku b). 1,5 wysokości budynku c). 1,8 wysokości budynku d) 2,0 wysokości budynku jeżeli jego długość przekracza jego szerokość 3. Do usług podstawowych SJM I stopnia należy : a). szkoła podstawowa specjalna b). dzielnicowy ośrodek kultury c). dom towarowy d). żłobek 4. Aby obliczyć średnią ważoną liczby kondygnacji należy zastosować wzór a). G b =L m /T b b). I b =P om /T b c). k=p om /P z d). G n =L m /T n

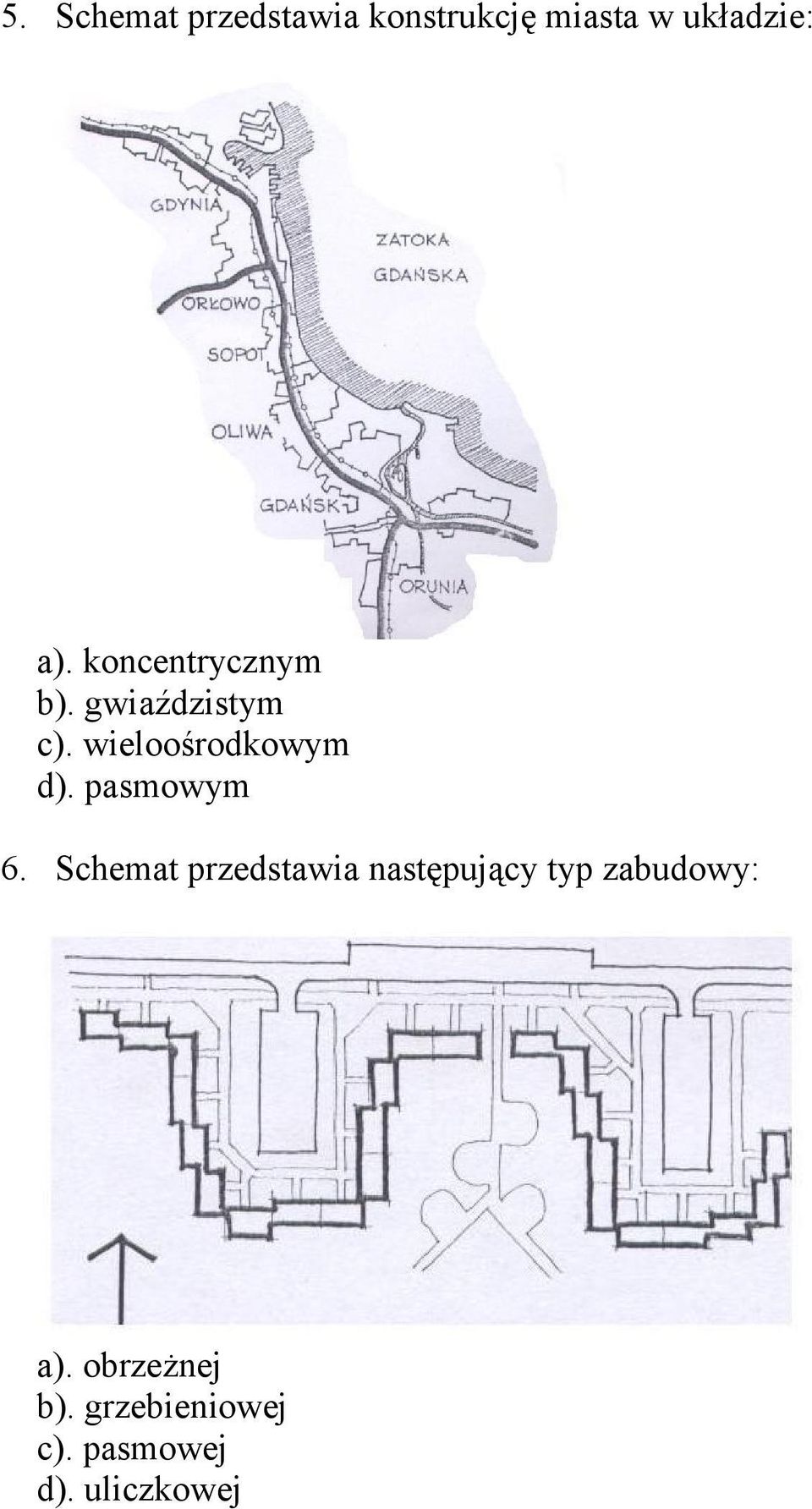

5 5. Schemat przedstawia konstrukcję miasta w układzie: a). koncentrycznym b). gwiaździstym c). wieloośrodkowym d). pasmowym 6. Schemat przedstawia następujący typ zabudowy: a). obrzeżnej b). grzebieniowej c). pasmowej d). uliczkowej
6 7. Schemat przedstawia plan miasta: a). starożytnego b) średniowiecznego c). renesansowego d). barokowego 8. Plany regionalne sporządza się na polecenie: a). wojewody b). Ministra Gospodarki Przestrzennej c). Rady Ministrów d). Centralnego Urzędu Planowania 9. Schemat przedstawia: a). obwodowy układ komunikacyjny b). sięgaczowi układ komunikacyjny c). pętlowo-sięgaczowy układ komunikacyjny d). z ulicą przelotową, pętlami i sięgaczami
7 Test z historii architektury. 1. Stałe i systematyczne podtrzymywanie dobrego stanu budynku zabytkowego to: a). restauracja b). renowacja c). konserwacja d). rewaloryzacja 2. Rysunek przedstawia a). sklepienie kolebkowe b). sklepienie klasztorne c). sklepienie pozorne d). sklepienie zwierciadlane 3. W jakiej budowli wykorzystano jako izolację bitu i powłokę ołowianą a). pałac Sargona b). świątynia w Deir el Bahari c). ogrody Semiramidy d). pałac Nabuchodonozora 4. Która wymienionych świątyń reprezentowała styl joński a). świątynia Zeusa Olimpijskiego b). Partenon c).świątynia Apollina w Delfach d).świątynia Artemidy w Efezie 5. Jaki typ świątyni przedstawia rysunek a). peripteros b). prostylos c). dipteros d). pseudodipteros
8 6. Do 7 cudów świata nie zaliczamy: a). świątynia Artemidy w Efezie b). piramidy w Gizie c). Partenon d). posąg Zeusa Olimpijskiego 7. W którym z państw starożytnych po raz pierwszy zastosowano beton? a). w Grecji b). w Persji c). w Imperium Romanum d). w Mezopotamii 8. W którym z kościołów po raz pierwszy zastosowano kopułę elipsoidalną? a). kościół San Vitale w Rawennie b). kościół św. Trójcy w Salzburgu c). katedra w Pizie d). kościół św. Karola Boromeusza w Wiedniu 9. Rozpoznaj rzut a). Bazylika św. Piotra w Rzymie b). Hagia Sophia w Konstantynopolu c). kościół Sacre-Coeur w Paryżu d). Bazylika św. Marka w Wenecji

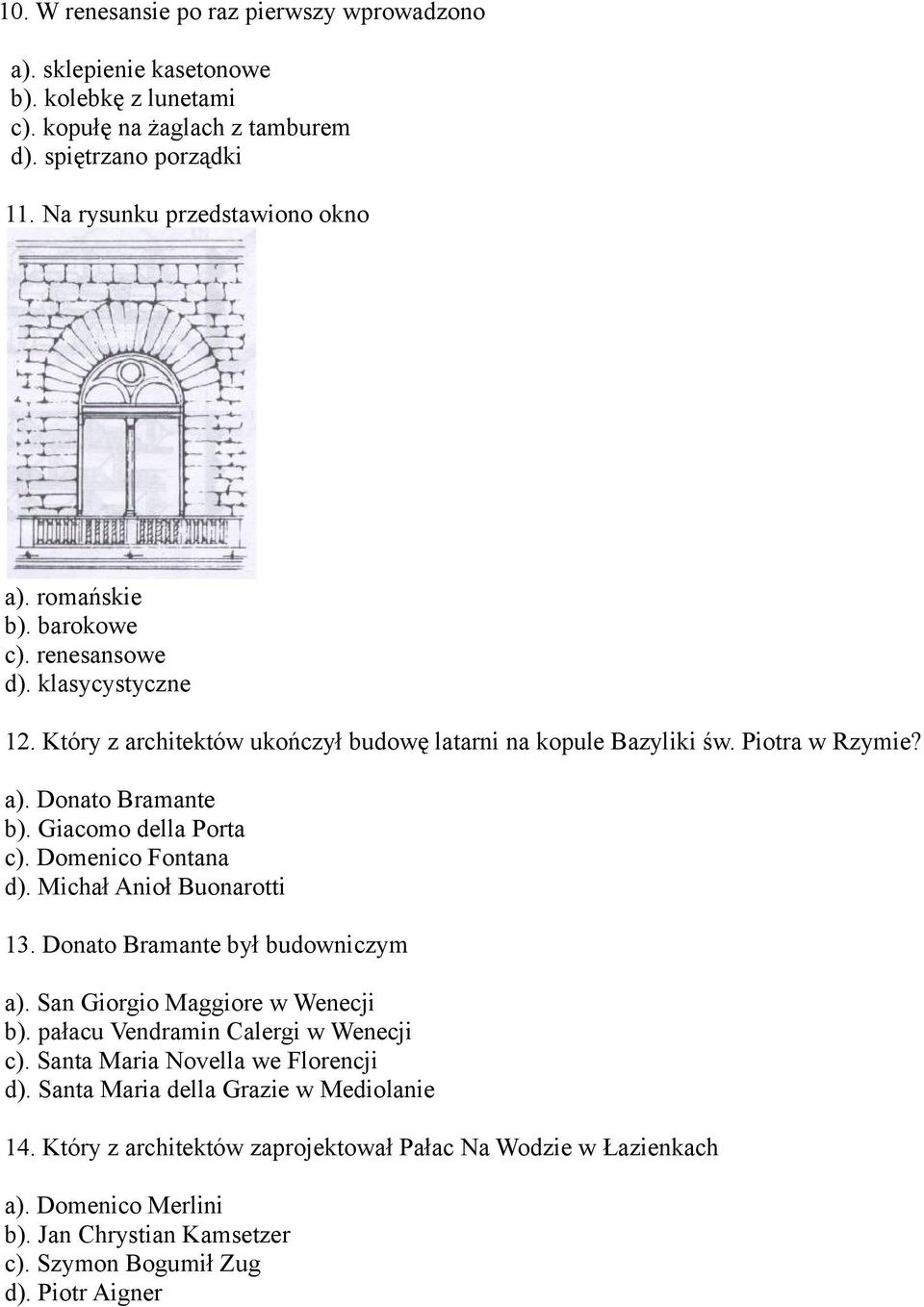

9 10. W renesansie po raz pierwszy wprowadzono a). sklepienie kasetonowe b). kolebkę z lunetami c). kopułę na żaglach z tamburem d). spiętrzano porządki 11. Na rysunku przedstawiono okno a). romańskie b). barokowe c). renesansowe d). klasycystyczne 12. Który z architektów ukończył budowę latarni na kopule Bazyliki św. Piotra w Rzymie? a). Donato Bramante b). Giacomo della Porta c). Domenico Fontana d). Michał Anioł Buonarotti 13. Donato Bramante był budowniczym a). San Giorgio Maggiore w Wenecji b). pałacu Vendramin Calergi w Wenecji c). Santa Maria Novella we Florencji d). Santa Maria della Grazie w Mediolanie 14. Który z architektów zaprojektował Pałac Na Wodzie w Łazienkach a). Domenico Merlini b). Jan Chrystian Kamsetzer c). Szymon Bogumił Zug d). Piotr Aigner

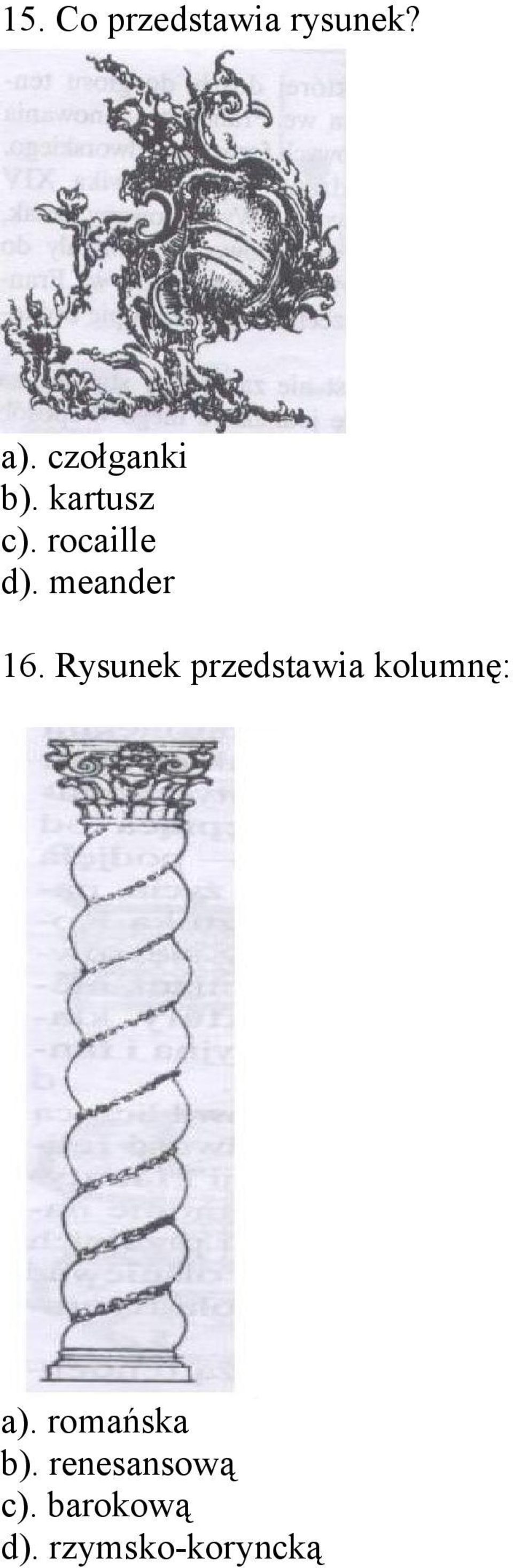

10 15. Co przedstawia rysunek? a). czołganki b). kartusz c). rocaille d). meander 16. Rysunek przedstawia kolumnę: a). romańska b). renesansową c). barokową d). rzymsko-koryncką

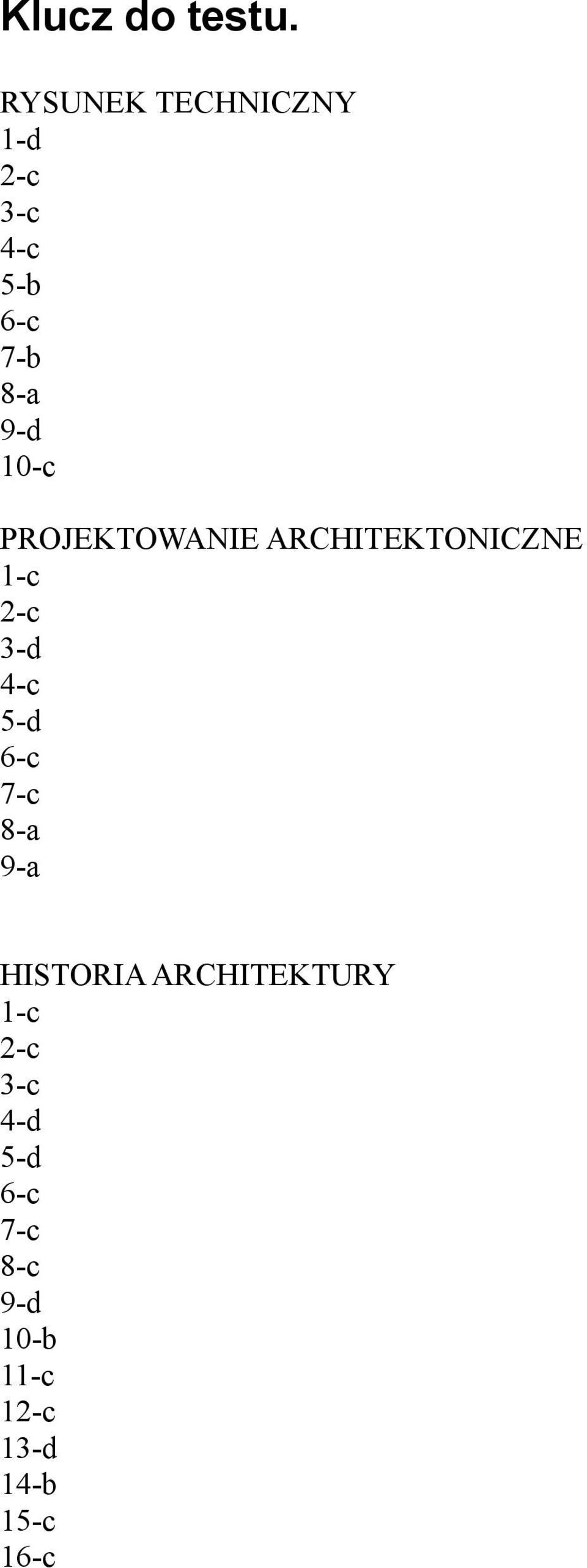

11 Klucz do testu. RYSUNEK TECHNICZNY 1-d 2-c 3-c 4-c 5-b 6-c 7-b 8-a 9-d 10-c PROJEKTOWANIE ARCHITEKTONICZNE 1-c 2-c 3-d 4-c 5-d 6-c 7-c 8-a 9-a HISTORIA ARCHITEKTURY 1-c 2-c 3-c 4-d 5-d 6-c 7-c 8-c 9-d 10-b 11-c 12-c 13-d 14-b 15-c 16-c
