1 Politechnika Białostocka Katedra Podstaw Budownictwa i Ochrony Budowli Temat pracy: Systemy renowacji zabytkowych obiektów budowlanych Promotor: dr inż. Dorota Dworzańczyk Wykonał: Paweł Sokołowski Białystok 2010 rok

2 Systemy renowacji zabytkowych obiektów budowlanych Celem pracy jest przedstawienie typowych uszkodzeń budynków zabytkowych oraz sposobów ich napraw. Zakres pracy obejmuje: Część I - teoretyczna 1. Systemy osuszania budynków 2. Oczyszczanie elewacji 3. Wzmacnianie konstrukcji obiektów murowanych 4. Metody odsalania murów 5. Metody zwalczania korozji biotycznej Część II analityczno- projektowa 1. Opis techniczny budynku 2. Zastosowane metody naprawcze 3. Przedmiar i kosztorys robót 4. Część graficzna

3 Zabytkowe obiekty budowlane mają szczególne znaczenie w kulturze człowieka racji świadectwa minionej epoki. Główną przyczyną niszczenia ścian jest wilgoć i sole rozpuszczone w wodzie Z racji wieku konieczne jest stosowanie odpowiednich sposobów ich renowacji.

4 Renowacja odświeżenie, odnowienie. W przypadku budownictwa może dotyczyć elewacji budynku, dachu lub innego elementu Restauracja (architektura) zespół działań zmierzających do przywrócenia uszkodzonej lub zmienionej budowli jej dawniejszej formy architektonicznej, wartości artystycznej i użytkowej Rewitalizacja (łac. re+vita dosłownie: przywrócenie do życia, ożywienie) działanie skupione na ożywieniu zdegradowanych obszarów miast, np. poprzemysłowych, którego celem jest znalezienie dla nich nowego zastosowania i doprowadzenie do stanu, w którym obszary zmieniają swoją funkcję Konserwacja zabytków zespół stałych i systematycznych działań mających na celu utrzymanie obiektu zabytkowego w dobrym stanie technicznym.

5 SYSTEMY OSUSZANIA BUDYNKÓW Istnieje wiele metod usuwania wilgoci z murów i ochrony przed jej reemisją. Najogólniej rzecz ujmując, są to metody naturalne i sztuczne (inwazyjne i bezinwazyjne). Osuszanie murów metodą wprowadzenia specjalnych blach chromowostalowych Osuszanie murów metodą cięcia PRINZ Osuszanie budowli metodą iniekcji Osuszanie ścian metodą termoiniekcji Osuszanie metodą iniekcji Osuszanie metodą termoiniekcji

6 Tynki renowacyjne METODY ODSALANIA MURÓW Sposób działania tynków renowacyjnych polega na tym, że z jednej strony zostaje zachowana określona zdolność podciągania kapilarnego, z drugiej strony podwyższona zostaje jego porowatość w celu poprawy zdolności do szybkiego wysychania i jednocześnie magazynowania w swoim wnętrzu krystalizujących soli.

7 CHARAKTERYSTYKA REALIZOWANEGO OBIEKTU Rzut na poziomie cokołu

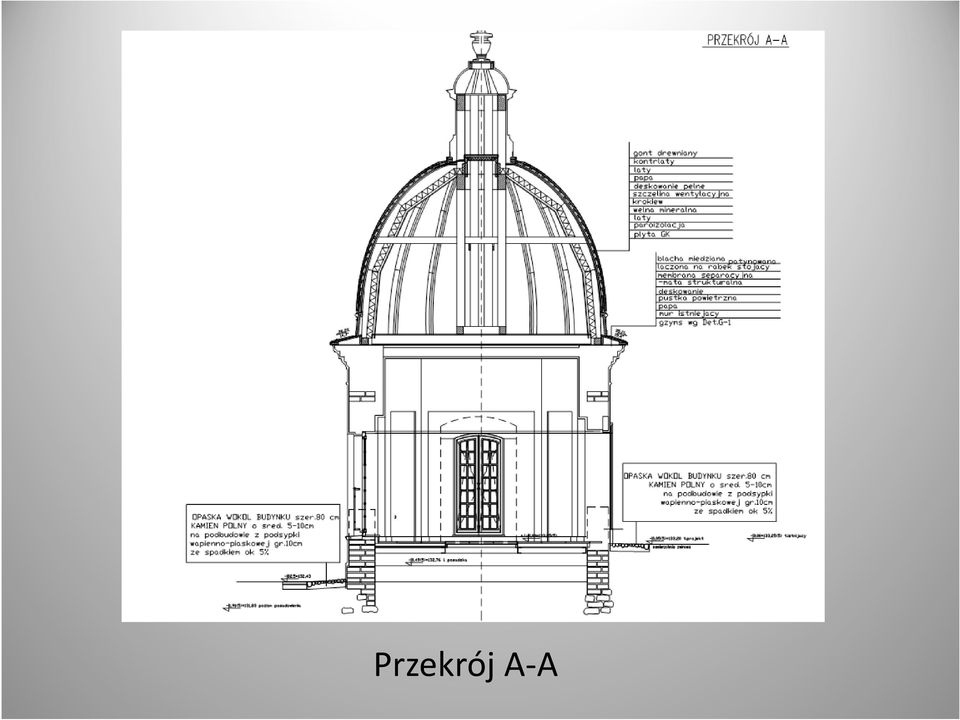

8 Przekrój A-A

9 Elewacja północna

10 Schemat stropu z belek HEB 180

11 Praca opisuje remont obiektu studni znajdującej się w ogrodzeniu pałacu Branickich w Białymstoku od strony ulicy Adama Mickiewicza. Posłużono się ekspertyzą, a na jej podstawie utworzonym projektem architekto- nicznym oraz budowlanym. REMONT PAWILONU STUDNI

12 ZAKRES PRAC KONSERWATORSKICH Zakres prac konserwatorskich wynikających z wytycznych do prac konserwatorskich oraz ze stanu zachowania obiektów zawiera w szczególności: - wzmocnienie fundamentów pawilonów studni - wykonanie izolacji fundamentów - usunięcie osłabionych tynków wewnętrznych oraz zewnętrznych - określenie i zabezpieczenie najcenniejszej substancji zabytkowej - wzmocnienie ścian w miejscach pęknięć - wymiana lub naprawa zniszczonych elementów drewnianej konstrukcji kopuł - wymiana gontu - wymiana oraz naprawa obróbek blacharskich - wymiana stolarki okiennej i drzwiowej - wykonanie nowych tynków - odtworzenie pierwotnej kolorystyki elewacji i wnętrz - wykonanie opaski wokół pawilonów

13 Wykonanie zbrojenia pod podbicie fundamentów

14 Izolacja bitumiczna fundamentów

15 Wymiana uszkodzonych cegieł na nowe

16 Obrzutka przed wykonaniem tynku WTA

17 Tynk wyrównawczy

18 OBLICZENIA STATYCZNE

19 OBLICZENIA STATYCZNE

20

21 Studnia przed remontem Studnia po remoncie

22 PODSUMOWANIE Podczas remontu studni zastosowano niezbędne systemy renowacji zabytków. Koszt renowacji wynosił ,00 zł z VAT, a renowacji podjęła się firma Hydrobud z Białegostoku. Prace wykonane zostały zgodnie z dokumentacją projektową, zaleceniami producentów oraz sztuką budowlaną. Prace remontowe wykonane zostały systemami firmy REMMERS.

23 DZIĘKUJĘ ZA UWAGĘ
