1 WISŁA 2011/2012 PROJEKTOWANIE ARCHITEKTONICZNE BUDYNKÓW UŻYTECZNOŚCI PUBLICZNEJ R IV 2011/2012 S7 STOPIEN 1 DR HAB. ARCH. PIOTR GAJEWSKI PROF. PK DR ARCH. JANUSZ BARNAŚ DR ARCH. KAZIMIERZ BUTELSKI DR ARCH. WOJCIECH CHMIELEWSKI DR ARCH. MAREK KOZIEŃ DR ARCH. WIESŁAW MICHAŁEK DR ARCH. JANUSZ PURSKI (!!!) POKÓJ ARCH. MARTA NOWAK

KAZIMIERZ BUTELSKI DR ARCH. WOJCIECH CHMIELEWSKI DR ARCH. MAREK KOZIEŃ DR ARCH.

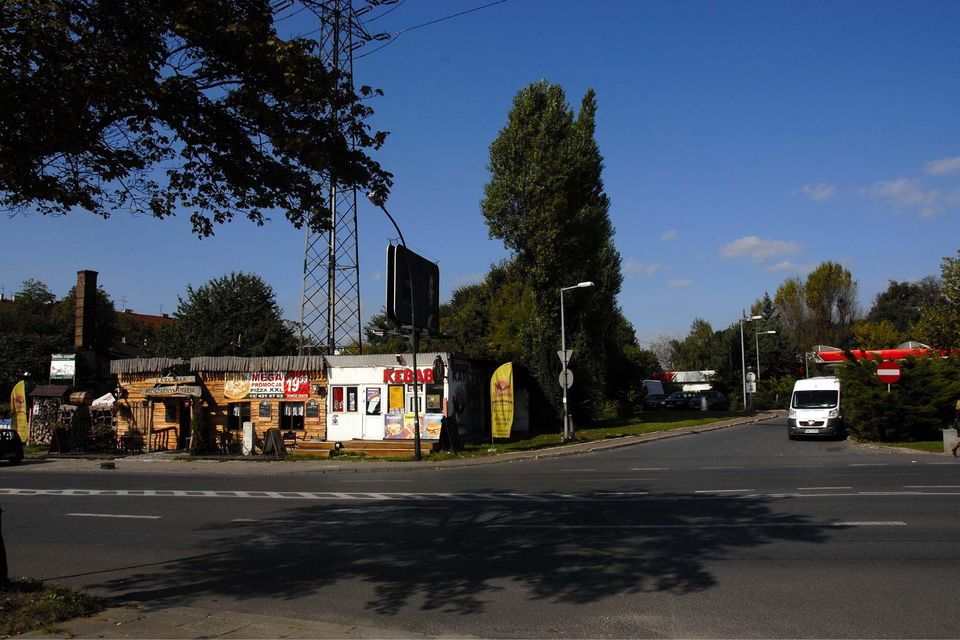

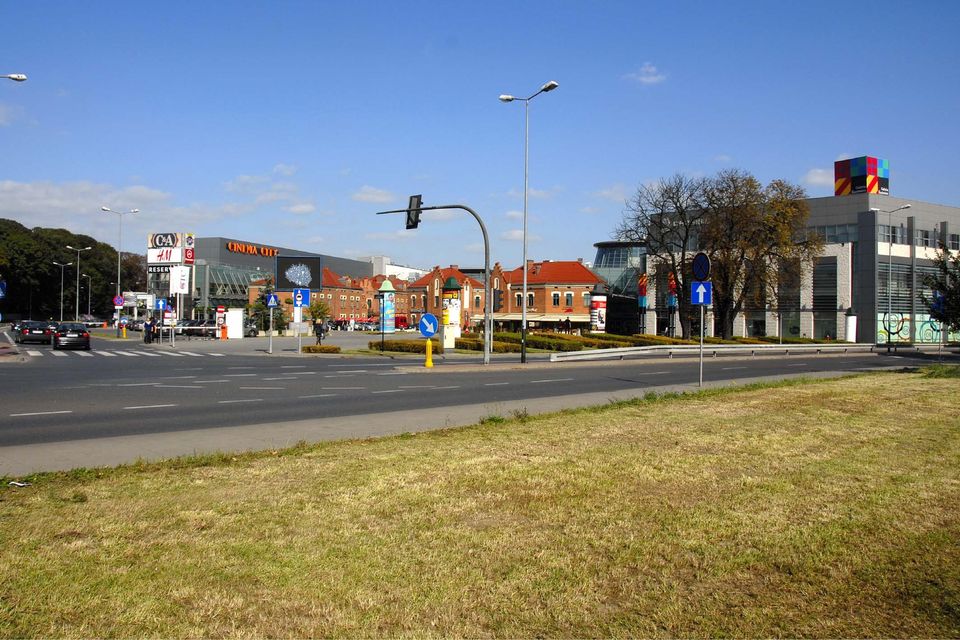

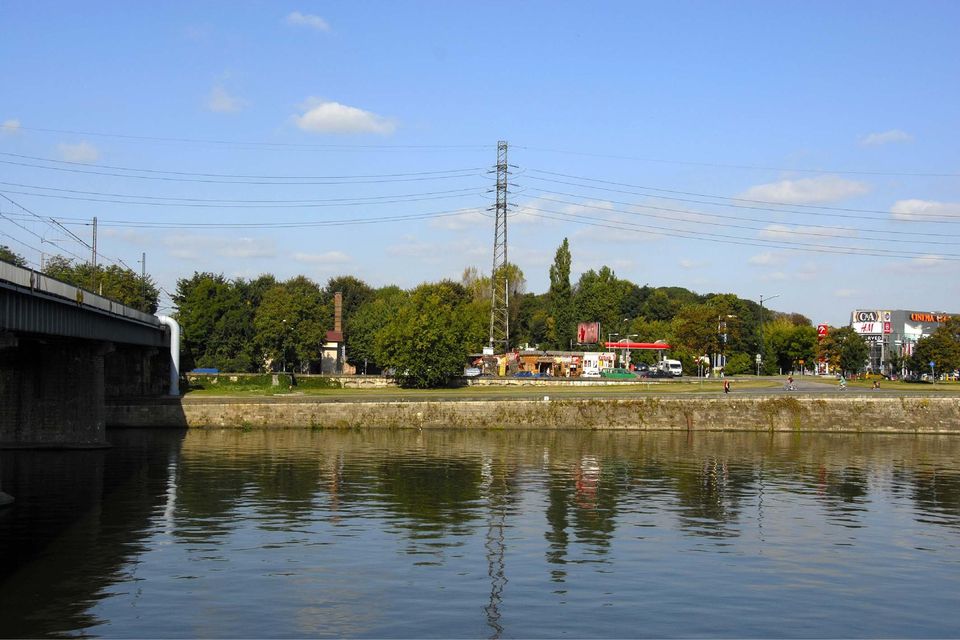

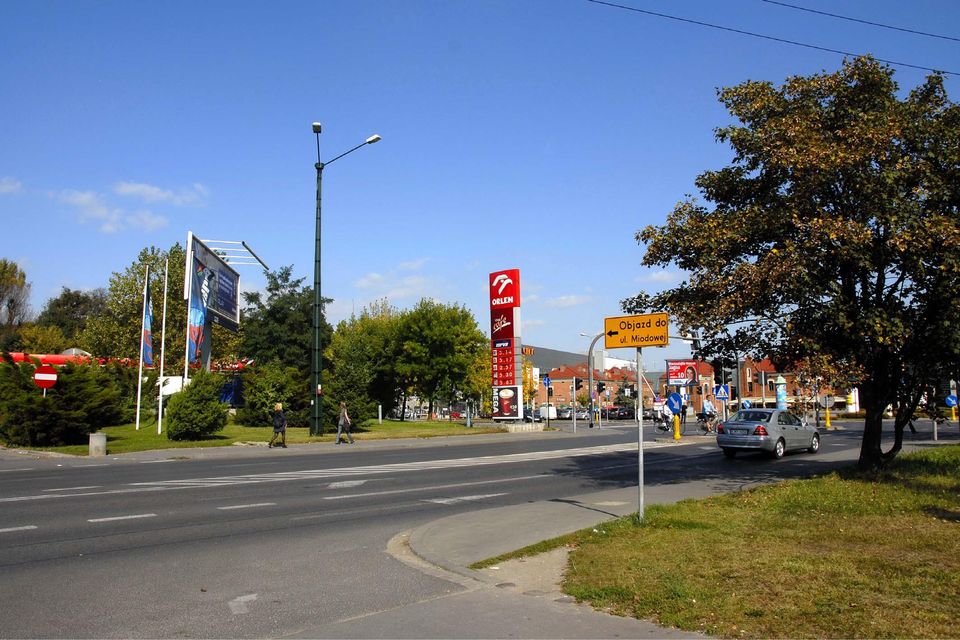

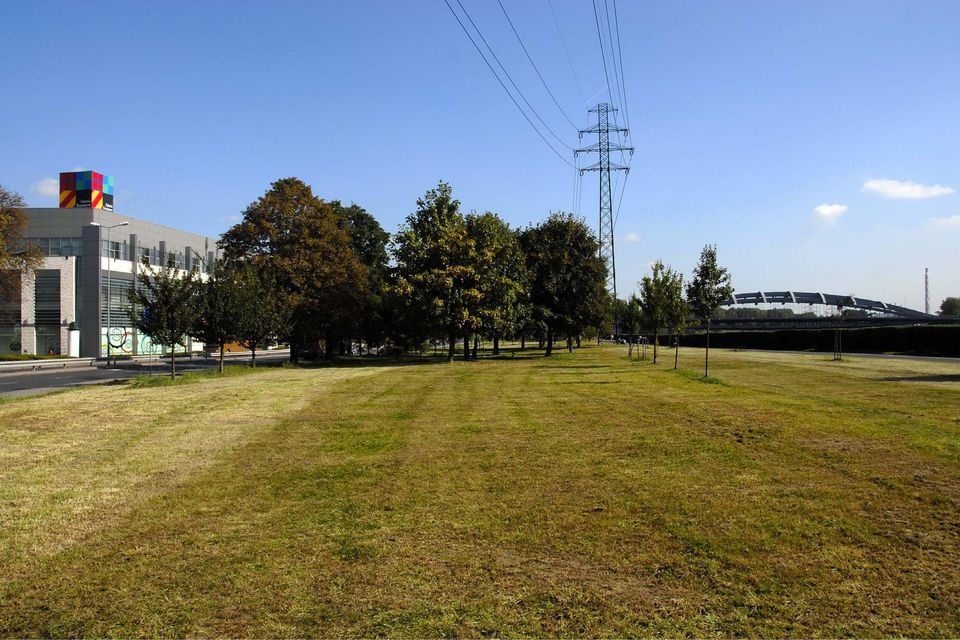

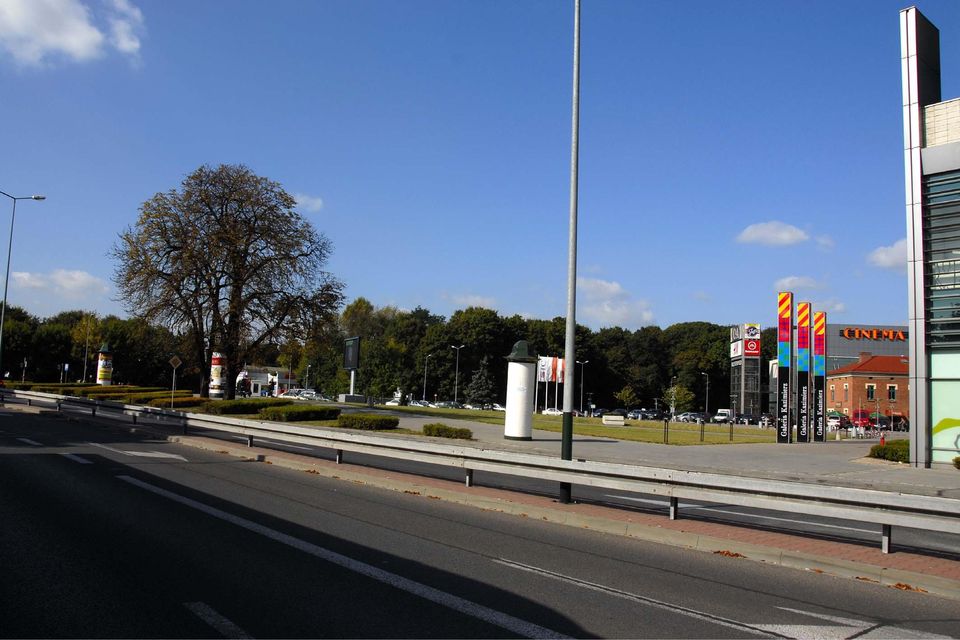

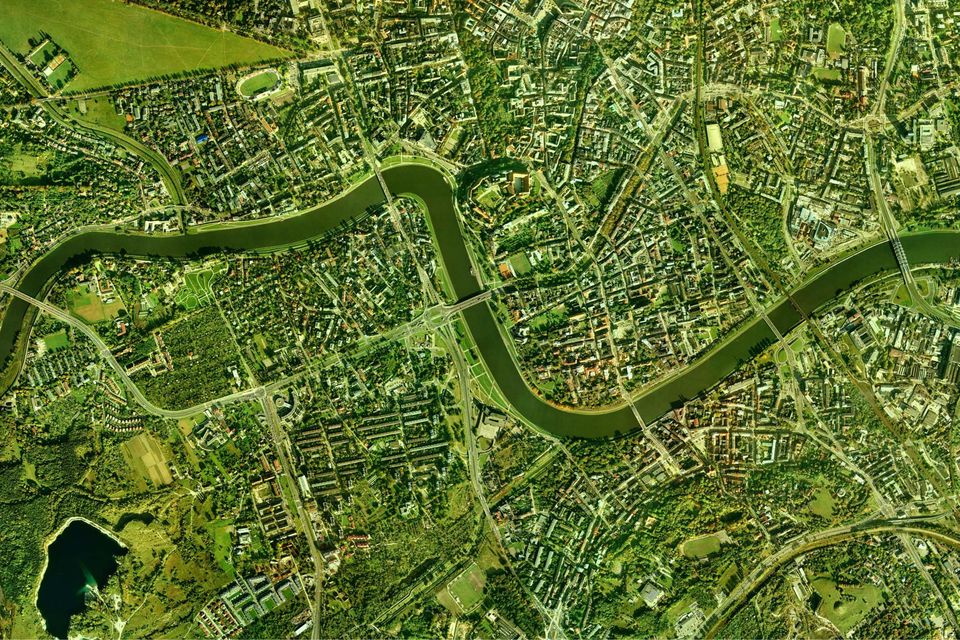

2 ĆWICZENIE PROJEKTOWE NA DOSTARCZONYM PODKŁADZIE, ILUSTRUJĄCYM REALNE UKSZTAŁTOWANIE PEWNEGO FRMAGMENTU KRAKOWA / KAZIMIERZA ZAPROJEKTUJ W TRZECH WYMIARACH PLAN ZAGOSPO- DAROWANIA DLA ZESPOŁU TRZECH BUDYNKÓW. NASTĘPNIE ZAPROJEKTUJ BUDYNEK UŻYTECZNOŚCI PUBLICZNEJ OPRGANIZUJĄCY PRZESTRZEŃ MIEJSKĄ, PLAC WEJŚCIOWY I FRONT WODNY. FAZA OPRACOWANIA - KONCEPCJA W SKALI 1:200

11 DOM MODY - BENETTON Przedpole obiektu stanowić powinna przestrzeń publiczna zintegrowana z istniejącym układem urbanistycznym. BUDYNEK A Strefa wejściowa 240 Hol wejściowy wraz ze śluzą termiczną, przestrzenią relaksu i strefą prezentacji wystaw zmiennych prac projektantów - ekspozycja w pobliżu witryny 120 Szatnia 60 Zespół sanitarny 40 Recepcja z interaktywnym stanowiskiem informacji na temat obiektu 20 B Strefa usług ogólnodostępnych 530 Kawiarnia z zapleczem (dostępna niezależnie od godzin pracy obiektu) 160 Salony mody Haute-couture 100 Salon stylizacji fryzur 90 Salon kosmetyczny Day Spa 90 Drogeria- perfumeria 90

ekspozycja w pobliżu witryny 120 Szatnia 60 Zespół sanitarny 40 Recepcja z interaktywnym stanowiskiem informacji na temat obiektu 20 B Strefa usług

12 C Sklepy firmowe Benetton 360 United Colors of Benetton 140 Konfekcja damska Konfekcja męska Konfekcja dziecięca Akcesoria- perfumy, torby podróżne, artykuły papiernicze i piśmienne, okulary dla dorosłych i dzieci Undercolors of Benetton- kolekcja bielizny 60 Sisley 80 Konfekcja damska Konfekcja męska Akcesoria i okulary Playlife salon multibrand 80 Anthology of Cotton Jean s West Killer loop NOTA: Powierzchnie salonów podano wraz z zapleczem, przymierzalniami oraz stanowiskami kasowymi D Strefa prezentacji i propagowania stylu bycia 630 Salon prezentacji mody wraz z wybiegiem dla modelek

męska Akcesoria i okulary Playlife salon multibrand 80 Anthology of Cotton Jean s West Killer loop NOTA: Powierzchnie salonów podano wraz z

13 i modeli plus widownia na ok. 150 osób, szatnie i przebieralnie, pomieszczenia sanitarne 300 Cafe/catering 60 Salon aukcyjny á vista 120 Galeria nowości 90 Pomieszczenia sanitarne i socjalne 60 F Warsztaty i laboratoria haute-couture 960 Gabinety lektorów i wizażystów 100 Warsztaty krawieckie 120 Szwalnia- na potrzeby domu mody oraz indywidualnych klientów - dla nich również doradztwo wizażystów i projektantów 100 Laboratorium kreacji stylu n manekinach 90 Autorskie butiki kreatorów mody 120 Pomieszczenia dydaktyczne (Audio-wizualne) 220 Sala do ćwiczeń dynamicznych-nauka ruchu szkoła modelek 90 Zaplecze socjalne dla strefy 30 Zaplecze sanitarne 60 Przestrzeń rekreacji i palarnia tytoniu 30 G Strefa techniczna wraz z zapleczem 500 Magazyny produktów i surowców 300

haute-couture 960 Gabinety lektorów i wizażystów 100 Warsztaty krawieckie 120 Szwalnia- na potrzeby domu mody oraz indywidualnych klientów - dla nich również doradztwo wizażystów i projektantów

14 Przyłącza instalacji zewnętrznych 60 Stacja transformatorowa 30 Wentylatornia i klimatyzatornia 60 Pomieszczenie utylizacji odpadów 30 Centrala BMS 20 H Administracja obiektu 160 Biuro kierownika obiektu 30 Sekretariat 20 Biura 60 Pomieszczenia socjalne i sanitarne 30 Pomieszczenia dla sprzątających 20 I Restauracja z tarasem na dachu program otwarty,do decyzji autora Restauracja z tarasem na dachu Apartamenty Artist in residence Strefa biurowa i warsztaty magazynu Colors magazine

Pomieszczenia socjalne i sanitarne 30 Pomieszczenia dla sprzątających 20 I Restauracja z tarasem na dachu program

15 Razem powierzchnia programowana 3460 oraz dodatek na komunikację 10% 346 Razem powierzchnia użytkowa 3806 oraz dodatek na konstrukcję 15 % 571 Razem powierzchnia całkowita 4377 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10% Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%.W projekcie trzeba uwzględnić parkingi czasowe w liczbie 10 stanowisk oraz parkingi podziemne pod całą powierzchnią projektowanego budynku. Należy też przewidzieć urządzenia terenowe zgodnie z potrzebami oraz zaprojektować zieleń miejską i małą architekturę.

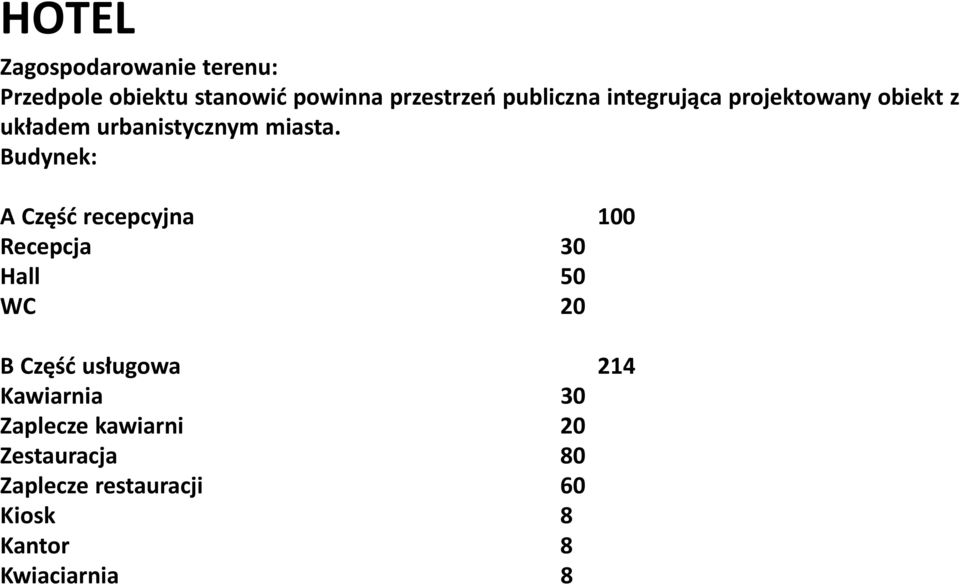

20 HOTEL Zagospodarowanie terenu: Przedpole obiektu stanowić powinna przestrzeń publiczna integrująca projektowany obiekt z układem urbanistycznym miasta. Budynek: A Część recepcyjna 100 Recepcja 30 Hall 50 WC 20 B Część usługowa 214 Kawiarnia 30 Zaplecze kawiarni 20 Zestauracja 80 Zaplecze restauracji 60 Kiosk 8 Kantor 8 Kwiaciarnia 8

Budynek: A Część recepcyjna 100 Recepcja 30 Hall 50 WC 20 B Część usługowa 214

21 C Część mieszkalna jednostek mieszkalnych2-osob. (14+4+3) węzły piętrowe 45 D Administracja 36 3 pokoje biurowe 36 E Pomieszczenia techniczne 46 Wymiennikownia 10 Klimatyzatornia 20 Trafo 12 Pom. przyłączy 4 F Parking na 30 stanowisk 1050 Razem powierzchnia programowana 3391 oraz dodatek na komunikację 10% 339 Razem powierzchnia użytkowa 3730 oraz dodatek na konstrukcję 15 % 559 Razem powierzchnia całkowita 4289

26 CENTRUM DIALOGU KULTUR Zagospodarowanie terenu: Przedpole obiektu stanowić powinna przestrzeń publiczna integrująca projektowany obiekt z układem urbanistycznym miasta. Budynek: A. Zespół wejściowy 180 Hol wejściowy z przedsionkiem 50 Szatnia 30 Zespół sanitarny centrum 80 Informacja recepcja 20 B. Forum dialogu - spotkania, widowiska, happeningi wystawy. 955 Przestrzeń amfiteatralna z możliwością re-aranżacji połowy widowni 400 Ruchoma scena 100 Magazyn 50 Sala pokazów multimedialnych 150

27 Scena sali 50 Foyer sali 50 Pomieszczenie obsługi technicznej forum 40 Magazyn podręczny 15 Szatnia obsługi i pom. socjalne 20 Pomieszczenie techniczne obsługi widowisk 80 C. Restauracja ( pokazy kuchni świata) 250 Sala 120 Kuchnia z zapleczem i magazynami 100 Zespół socjalno sanitarny obsługi kuchni 30 D. Pokoje warsztatów spotkań, prelekcji 4 x 30 m2 120 E. Administracja obiektu 80 Kierownik obiektu 25 Sekretariat 10 Biuro 25 Pomieszczenia socjalne, sanitariaty 15 Pomieszczenie sprzątających 5

28 F. Pomieszczenia techniczne 355 Przyłącza instalacji zewnętrznych 5x10 m2 50 Stacja trafo z rozdzielną główną 80 Wentylatornia z klimatyzatornią 200 Centrala BMS 10 Utylizacja śmieci i odpadów 15 Razem powierzchnia programowana 1940 oraz dodatek na komunikację 15% 291 Razem powierzchnia użytkowa 2231 oraz dodatek na konstrukcję 15 % 335 Razem powierzchnia całkowita 2566 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10% W projekcie trzeba uwzględnić parkingi (czasowe 10 miejsc postojowych) i urządzenia terenowe zgodnie z potrzebami m.in. podjazd pod wejście główne oraz podjazd gospodarczy. Należy zaprojektować zieleń miejską i małą architekturę.

29 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10% Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. W projekcie trzeba uwzględnić parkingi (czasowe 10 miejsc postojowych) i urządenia terenowe zgodnie z potrzebami m.in. podjazd pod wejście główne oraz podjazd gospodarczy. Należy zaprojektować zieleń miejską i małą architekturę.

30 HARMONOGRAM X WTOREK 4 OTWARCIE ZAJĘĆ, SPRAWDZENIE LIST, WPROWADZENIE DO TEMATYKI SEMESTRU ZIMOWEGO, XI PIĄTEK 07 WTOREK 11 PIĄTEK 14 WTOREK 18 PIĄTEK 21 WTOREK 25 PIĄTEK 28 PIĄTEK 4 PREZENTACJA PROGRAMÓW I WYMAGAŃ, PODZIAŁ NA GRUPY WIZJA LOKALNA PRZEGLĄD 1, URBANISTYKA I FORMA ARCHITEKTONICZNA. SYTUACJA 1:500, BRYŁA OMÓWIENIE PRZEGLĄDU WTOREK 8 PRZEGLĄD 2. PRZEGLĄD ROZWĄZAŃ FUNKCJONALNYCH. RZUTY 1:200 PRZEKROJE 1:200 WTOREK 15 PIĄTEK 18 WTOREK 22 PIĄTEK 25 WTOREK 29 OMÓWIENIE PRZEGLĄDU XII PIĄTEK 2 OMÓWIENIE PRZEGLĄDU WTOREK 6 PRZEGLĄD 3. FORMA. PERSPEKTYWA LUB AKSONOMETRIA OPIS

31 PIĄTEK 9 WTOREK 13 PIĄTEK 16 WTOREK 20 ODDANIE PROJEKTU I OBRONA DYPLOM

32 ZAKRES OPRACOWANIA 1. SYTUACJA 1:500 POŁOŻENIE BUDYNKÓW NA OTRZYMANYM PODKŁADZIE SYT.WYS., DOJŚCIA PIESZE I DOJAZDY DLA KLIENTÓW I OBSŁUGI BUDYNKU, DOJAZDY TECHNICZNE, MIEJSCA POSTOJOWE W ILOŚCI WYNIKAJĄCEJ Z PROGRAMU. ZIELEŃ ISTNIEJĄCA I PROJEK- TOWANA NISKA I WYSOKA, OZNACZONE WSZYSTKIE WEJŚCIA I WJAZDY DO BUDYNKU, PEŁNA INFORMACJA WYSOKOŚCIOWA; ROZWIĄZANIA KOMUNIKACYJNE MUSZA ZACHOWYWAĆ NORMATYWNE PARAMETRY (SZEROKOŚCI I PRZEŚWITY PRZEJAZDÓW, SPADKI,PROMIENIE SKRĘTU) 2. RZUTY 1:200 KOMPLETNA I SPÓJNA Z POZOSTAŁYMI RYSUNKAMI INFORMACJA O STRUKTURZE BUDOWLANEJ OBIEKTU (ŚCIANY, SCHODY, EWAKUACJA, DYLATACJE, ROZWIĄZANIA DLA OSÓB NIEPEŁNOSPRAWNYCH) WRAZ Z WYMIARAMI OSI KONSTRUKCYJNYCH I NANIESIONYMI POZIOMAMI, OPISY WSZYSTKICH POMIESZCZEŃ NA RZUCIE LUB W TABELCE 3. PRZEKROJE 1:200 WYJAŚNIAJĄCE PRZYJĘTE ROZWIĄZANIA PRZESTRZENNE I KONSTRUKCYJNE Z OPISAMI WYSOKOŚCI I PRZEGRÓD ZEWNĘTRZNYCH, ZRÓŻNICOWANIE STRUKTUR PIONOWYCH I POZIOMYCH, ROZWIĄZANIA ODPROWADZANIA WÓD OPADOWYCH 4. ELEWACJE 1:200 SPÓJNE Z POZOSTAŁYMI RYSUNKAMI, UKAZUJĄCE PRZY POMOCY WALORU LUB KOLORU WYRAZ ARCHITEKTONICZNY I TEK- TONIKĘ, PODZIAŁY OKIEN, PODZIAŁY OKŁADZIN, ZRÓŻNICOWANIE WYKOŃCZEŃ MATERIAŁOWYCH

33 5. DETAL 1:20 WSKAZANY PRZEZ PROWADZĄCEGO 6. PERSPEKTYWA LUB AKSONOMETRIA PERSPEKTYWA ODRĘCZNA NA KONSTRUOWANYM METODAMI GEOMETRII WYKREŚLNEJ PODKŁADZIE AKSONOMETRIA 1: OPIS I KSIĄŻKA SZKICÓW - OPIS ZAŁOŻEŃ KOMPOZYCYJNYCH Z ICH UZASADNIENIEM - OPIS FUNKCJONALNY LOKALIZACJI (DOJŚCIA, DOJAZDY) - OPIS FUNKCJONALNY BUDYNKU (SPOSÓB ORGANIZACJI POSZCZEGÓLNYCH FUNKCJI W BUDYNKU ORAZ KOMUNIKACJA MIĘDZY NIMI) - OPIS ROZWIĄZAŃ TECHNICZNYCH I MATERIAŁOWYCH KONSTRUKCJI, WYKOŃCZEŃ WEWNĘTRZNYCH I ZEWNĘTRZNYCH - DANE PRZYJĘTYCH WIELKOŚCI POWIERZCHNI
