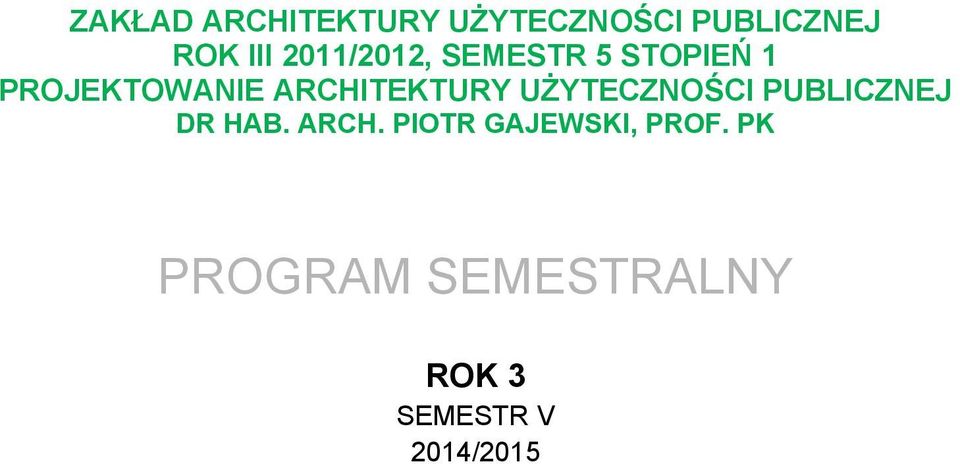

1 ZAKŁAD ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ ROK III 2011/2012, SEMESTR 5 STOPIEŃ 1 PROJEKTOWANIE ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ DR HAB. ARCH. PIOTR GAJEWSKI, PROF. PK PROGRAM SEMESTRALNY ROK 3 SEMESTR V 2014/2015

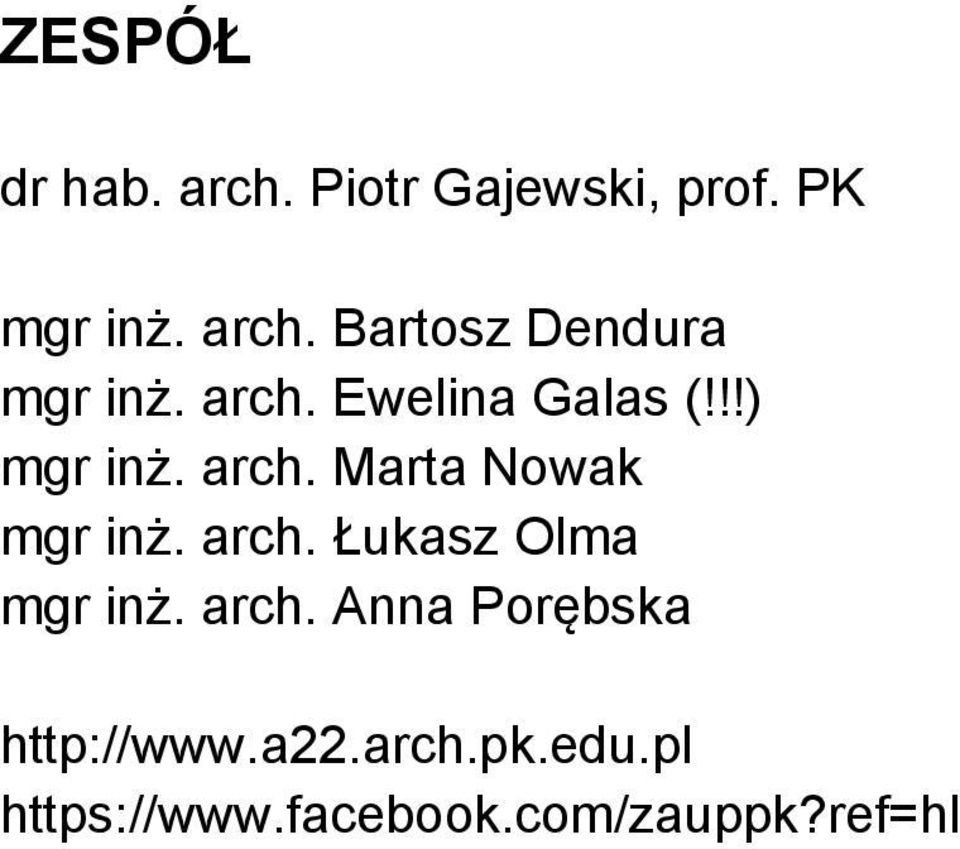

2 ZESPÓŁ dr hab. arch. Piotr Gajewski, prof. PK mgr inż. arch. Bartosz Dendura mgr inż. arch. Ewelina Galas (!!!) mgr inż. arch. Marta Nowak mgr inż. arch. Łukasz Olma mgr inż. arch. Anna Porębska

3 ZASADY ORGANIZACJI ĆWICZEŃ PROJEKTOWYCH Specyfika zajęć Zadaniem do wykonania przez każdego studenta jest zaprojektowanie trzech obiektów na trzech teoretycznych lokalizacjach. Działki różnią się pod względem wielkości i położenia w obrębie placu miejskiego. Pierwszą jest działka narożnikowa - największa powierzchniowo. Druga, posiadająca ekspozycje pierzejową - średnia powierzchniowo. Trzecia, podobnie jak pierwsza, narożnikowa - najmniejsza. Wszystkie lokalizacje posiadają styk z istniejącą zabudową. Tematy Na każdej lokalizacji należy zaprojektować inny obiekt: - biblioteka - dom mody - dom miejski Wybór obiektu na zadanej działce zależy od studenta. Zakres opracowania Dwa pierwsze projekty mają mieć formę zamkniętej szkicowo koncepcji programowo przestrzennej. Obowiązują rysunki jasno ilustrujące koncepcję architektoniczną: - sytuacja 1:500 - rzuty 1:200 - przekroje 1:200 (minimum 2, prezentujące ideę architektoniczną) - elewacje 1:200 - aksonometria lub perspektywa odręczna (format 50x70) - opis 3600 znaków (dotyczy wyłącznie tematu nr 2, opis należy zakomponować na planszy): a) opis założeń urbanistycznych z ich uzasadnieniem b) opis funkcjonalny lokalizacji (dojścia, dojazdy) c) opis idei architektonicznej z jej uzasadnieniem d) opis funkcjonalny budynku z zestawieniem powierzchni Temat pierwszy należy wykonać techniką odręczną, temat drugi techniką dowolną, kontrastową. Obowiązujący format plansz: 50 x 70 cm. Trzecie zadanie projektowe należy wykonać w formie modelu obiektu - bez części rysunkowej. Model należy wykonać techniką dowolną, w kolorze białym, na podkładzie dającym możliwość wstawienia go do modelu matki", obejmującego zabudowę sąsiednią w skali 1 :200. Warunki uzyskania zaliczenia Czas przeznaczony na każdy projekt jest ściśle określony - zgodny z harmonogramem zajęć. Niewykonanie któregokolwiek zadania projektowego w terminie spowoduje brak możliwości podjęcia następnego tematu. Każde zadanie projektowe oceniane będzie oddzielnie - na bieżąco. Oceny cząstkowe decydować będą o ocenie końcowej - zaliczającej semestr. Zajęcia uzupełniające Przypomina się również o prowadzonych równolegle wykładach z przedmiotu: "Teoria i zasady projektowania architektonicznego obiektów usługowych". Zaliczenie tego przedmiotu jest niezależne od zaliczenia projektu. Adres strony internetowej Zakładu Architektury Użyteczności Publicznej: gdzie są umieszczone pliki PDF, DWG oraz MAX związane z semestralnym zadaniem projektowym.

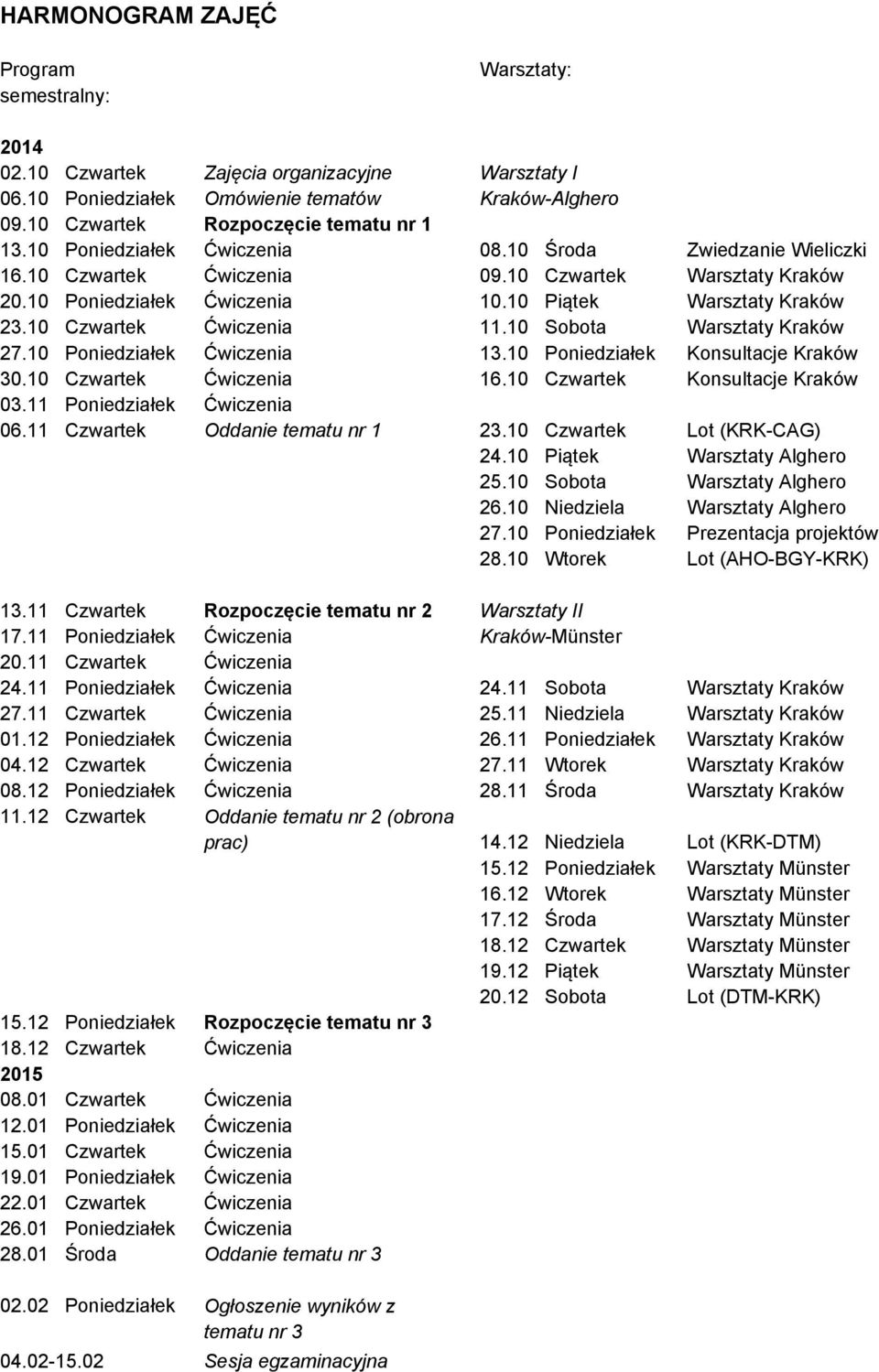

4 HARMONOGRAM ZAJĘĆ Program semestralny: Warsztaty: Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Zajęcia organizacyjne Omówienie tematów Rozpoczęcie tematu nr 1 Oddanie tematu nr 1 Warsztaty I Kraków-Alghero Środa Czwartek Piątek Sobota Poniedziałek Czwartek Czwartek Piątek Sobota Niedziela Poniedziałek Wtorek Zwiedzanie Wieliczki Warsztaty Kraków Warsztaty Kraków Warsztaty Kraków Konsultacje Kraków Konsultacje Kraków Lot (KRK-CAG) Warsztaty Alghero Warsztaty Alghero Warsztaty Alghero Prezentacja projektów Lot (AHO-BGY-KRK) Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Czwartek Poniedziałek Czwartek Poniedziałek Czwartek Poniedziałek Środa Rozpoczęcie tematu nr 2 Oddanie tematu nr 2 (obrona prac) Rozpoczęcie tematu nr 3 Oddanie tematu nr 3 Warsztaty II Kraków-Münster Sobota Niedziela Poniedziałek Wtorek Środa Niedziela Poniedziałek Wtorek Środa Czwartek Piątek Sobota Warsztaty Kraków Warsztaty Kraków Warsztaty Kraków Warsztaty Kraków Warsztaty Kraków Lot (KRK-DTM) Warsztaty Münster Warsztaty Münster Warsztaty Münster Warsztaty Münster Warsztaty Münster Lot (DTM-KRK) Poniedziałek Ogłoszenie wyników z tematu nr Sesja egzaminacyjna

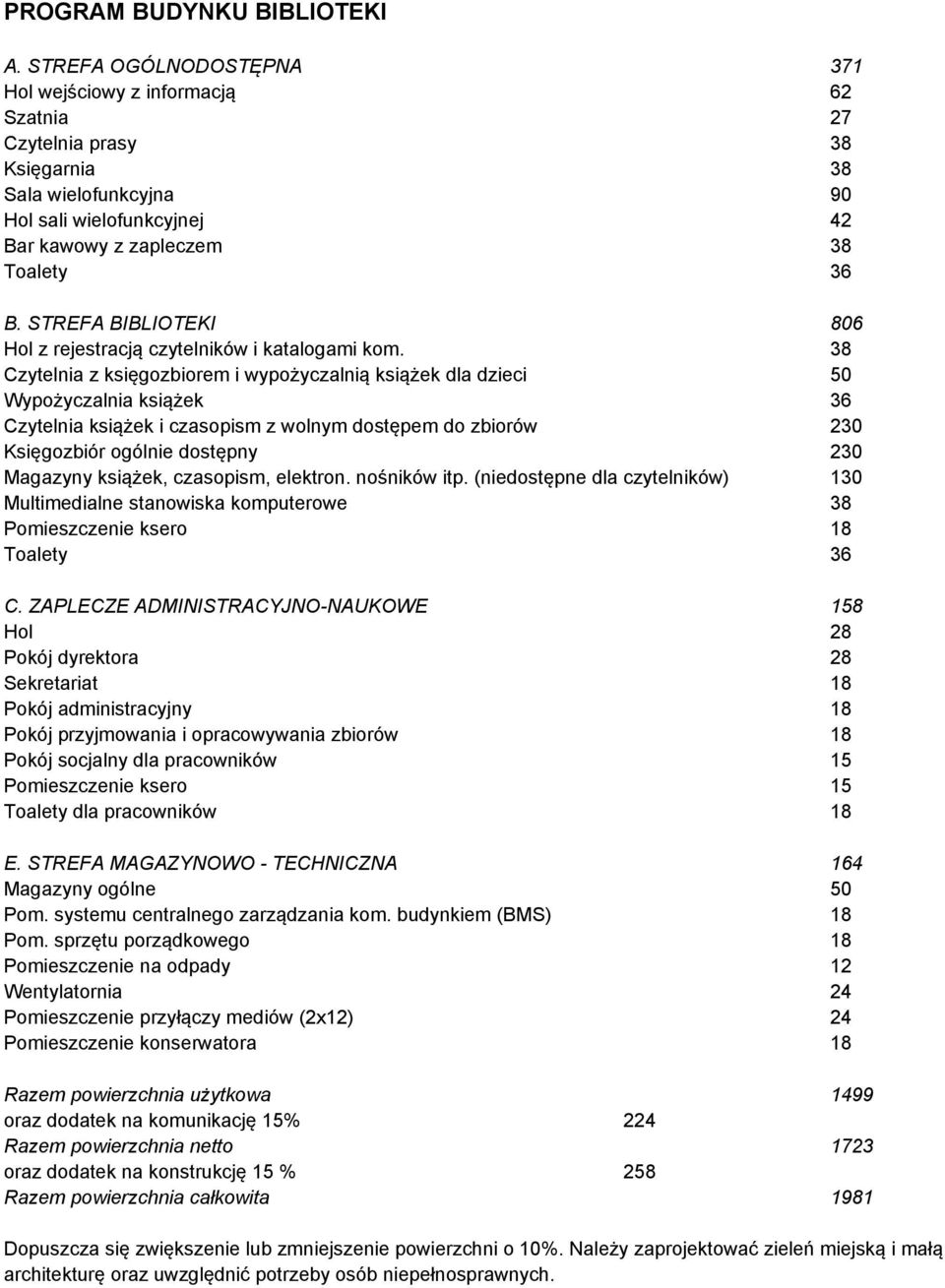

5 PROGRAM BUDYNKU BIBLIOTEKI A. STREFA OGÓLNODOSTĘPNA 371 Hol wejściowy z informacją 62 Szatnia 27 Czytelnia prasy 38 Księgarnia 38 Sala wielofunkcyjna 90 Hol sali wielofunkcyjnej 42 Bar kawowy z zapleczem 38 Toalety 36 B. STREFA BIBLIOTEKI 806 Hol z rejestracją czytelników i katalogami kom. 38 Czytelnia z księgozbiorem i wypożyczalnią książek dla dzieci 50 Wypożyczalnia książek 36 Czytelnia książek i czasopism z wolnym dostępem do zbiorów 230 Księgozbiór ogólnie dostępny 230 Magazyny książek, czasopism, elektron. nośników itp. (niedostępne dla czytelników) 130 Multimedialne stanowiska komputerowe 38 Pomieszczenie ksero 18 Toalety 36 C. ZAPLECZE ADMINISTRACYJNO-NAUKOWE 158 Hol 28 Pokój dyrektora 28 Sekretariat 18 Pokój administracyjny 18 Pokój przyjmowania i opracowywania zbiorów 18 Pokój socjalny dla pracowników 15 Pomieszczenie ksero 15 Toalety dla pracowników 18 E. STREFA MAGAZYNOWO - TECHNICZNA 164 Magazyny ogólne 50 Pom. systemu centralnego zarządzania kom. budynkiem (BMS) 18 Pom. sprzętu porządkowego 18 Pomieszczenie na odpady 12 Wentylatornia 24 Pomieszczenie przyłączy mediów (2x12) 24 Pomieszczenie konserwatora 18 Razem powierzchnia użytkowa 1499 oraz dodatek na komunikację 15% 224 Razem powierzchnia netto 1723 oraz dodatek na konstrukcję 15 % 258 Razem powierzchnia całkowita 1981 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. Należy zaprojektować zieleń miejską i małą architekturę oraz uwzględnić potrzeby osób niepełnosprawnych.

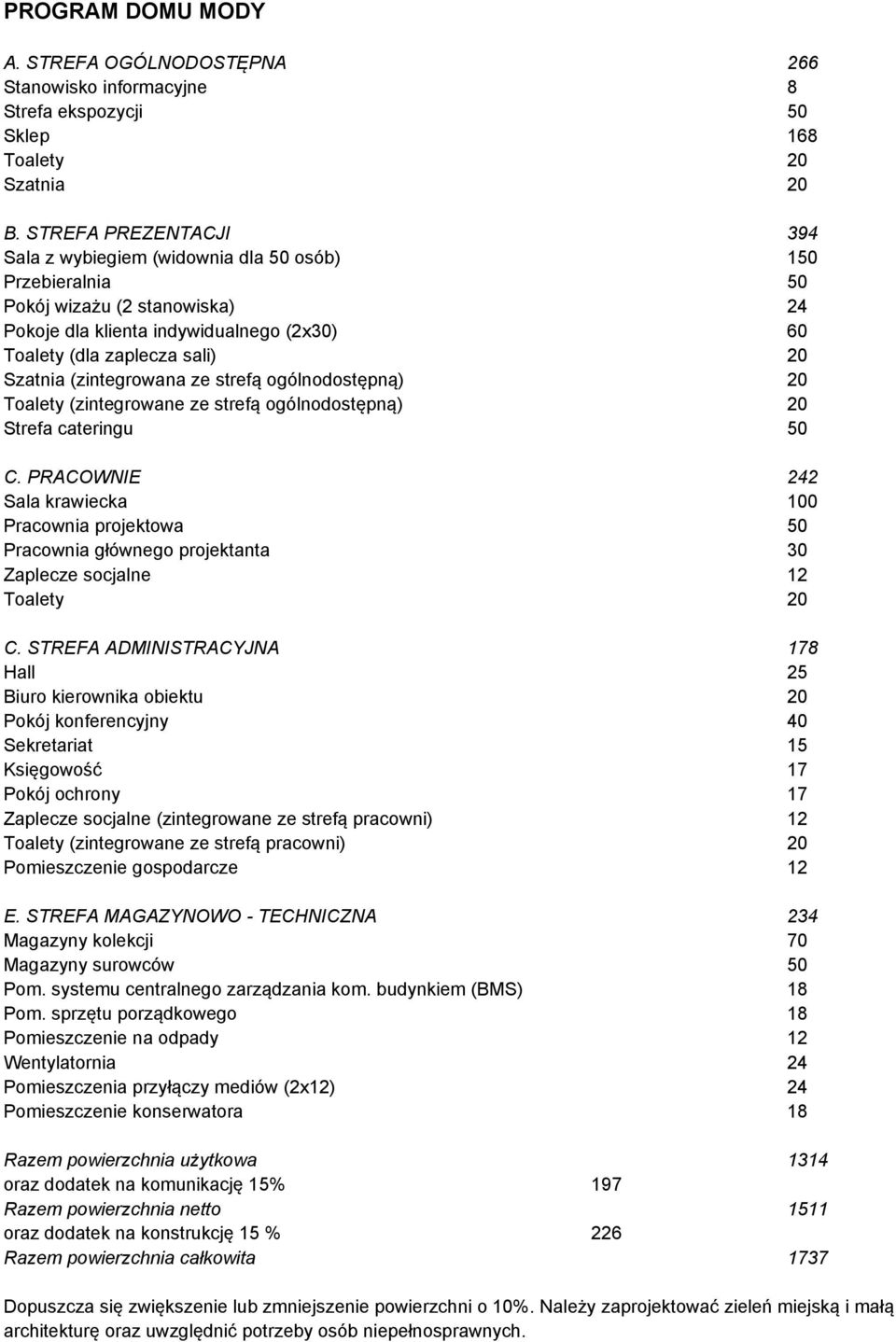

6 PROGRAM DOMU MODY A. STREFA OGÓLNODOSTĘPNA 266 Stanowisko informacyjne 8 Strefa ekspozycji 50 Sklep 168 Toalety 20 Szatnia 20 B. STREFA PREZENTACJI 394 Sala z wybiegiem (widownia dla 50 osób) 150 Przebieralnia 50 Pokój wizażu (2 stanowiska) 24 Pokoje dla klienta indywidualnego (2x30) 60 Toalety (dla zaplecza sali) 20 Szatnia (zintegrowana ze strefą ogólnodostępną) 20 Toalety (zintegrowane ze strefą ogólnodostępną) 20 Strefa cateringu 50 C. PRACOWNIE 242 Sala krawiecka 100 Pracownia projektowa 50 Pracownia głównego projektanta 30 Zaplecze socjalne 12 Toalety 20 C. STREFA ADMINISTRACYJNA 178 Hall 25 Biuro kierownika obiektu 20 Pokój konferencyjny 40 Sekretariat 15 Księgowość 17 Pokój ochrony 17 Zaplecze socjalne (zintegrowane ze strefą pracowni) 12 Toalety (zintegrowane ze strefą pracowni) 20 Pomieszczenie gospodarcze 12 E. STREFA MAGAZYNOWO - TECHNICZNA 234 Magazyny kolekcji 70 Magazyny surowców 50 Pom. systemu centralnego zarządzania kom. budynkiem (BMS) 18 Pom. sprzętu porządkowego 18 Pomieszczenie na odpady 12 Wentylatornia 24 Pomieszczenia przyłączy mediów (2x12) 24 Pomieszczenie konserwatora 18 Razem powierzchnia użytkowa 1314 oraz dodatek na komunikację 15% 197 Razem powierzchnia netto 1511 oraz dodatek na konstrukcję 15 % 226 Razem powierzchnia całkowita 1737 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. Należy zaprojektować zieleń miejską i małą architekturę oraz uwzględnić potrzeby osób niepełnosprawnych.

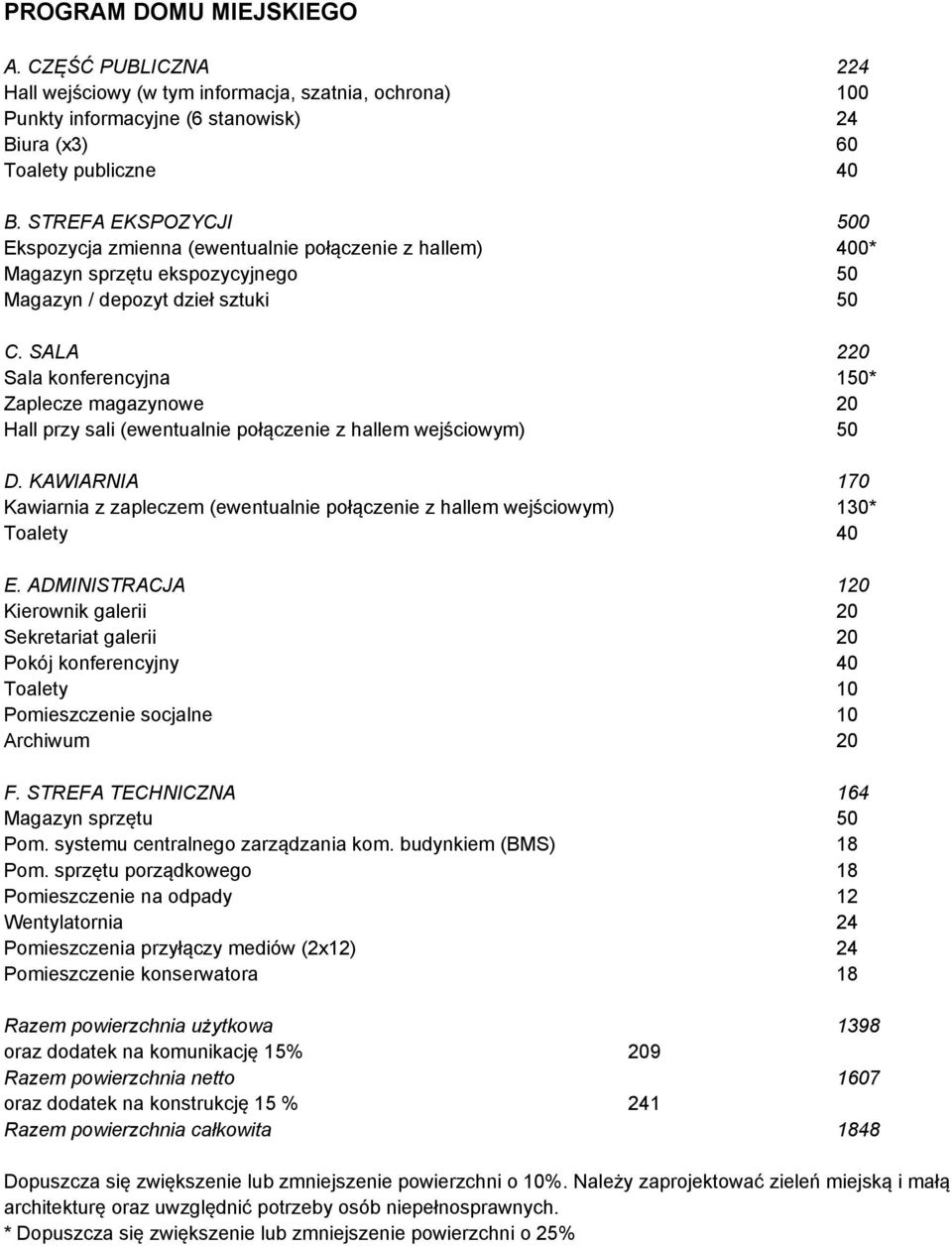

7 PROGRAM DOMU MIEJSKIEGO A. CZĘŚĆ PUBLICZNA 224 Hall wejściowy (w tym informacja, szatnia, ochrona) 100 Punkty informacyjne (6 stanowisk) 24 Biura (x3) 60 Toalety publiczne 40 B. STREFA EKSPOZYCJI 500 Ekspozycja zmienna (ewentualnie połączenie z hallem) 400* Magazyn sprzętu ekspozycyjnego 50 Magazyn / depozyt dzieł sztuki 50 C. SALA 220 Sala konferencyjna 150* Zaplecze magazynowe 20 Hall przy sali (ewentualnie połączenie z hallem wejściowym) 50 D. KAWIARNIA 170 Kawiarnia z zapleczem (ewentualnie połączenie z hallem wejściowym) 130* Toalety 40 E. ADMINISTRACJA 120 Kierownik galerii 20 Sekretariat galerii 20 Pokój konferencyjny 40 Toalety 10 Pomieszczenie socjalne 10 Archiwum 20 F. STREFA TECHNICZNA 164 Magazyn sprzętu 50 Pom. systemu centralnego zarządzania kom. budynkiem (BMS) 18 Pom. sprzętu porządkowego 18 Pomieszczenie na odpady 12 Wentylatornia 24 Pomieszczenia przyłączy mediów (2x12) 24 Pomieszczenie konserwatora 18 Razem powierzchnia użytkowa 1398 oraz dodatek na komunikację 15% 209 Razem powierzchnia netto 1607 oraz dodatek na konstrukcję 15 % 241 Razem powierzchnia całkowita 1848 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. Należy zaprojektować zieleń miejską i małą architekturę oraz uwzględnić potrzeby osób niepełnosprawnych. * Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 25%

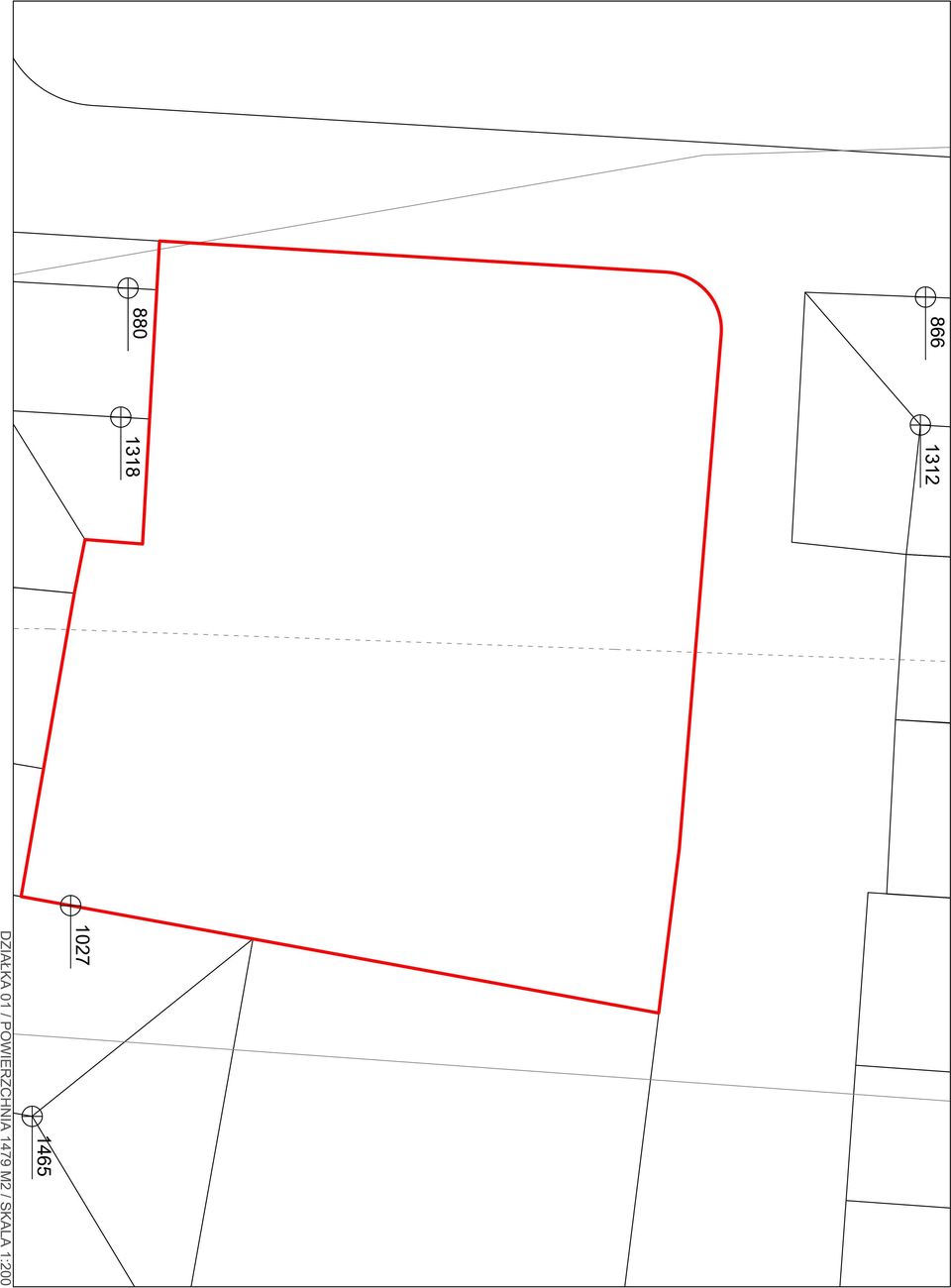

8

9

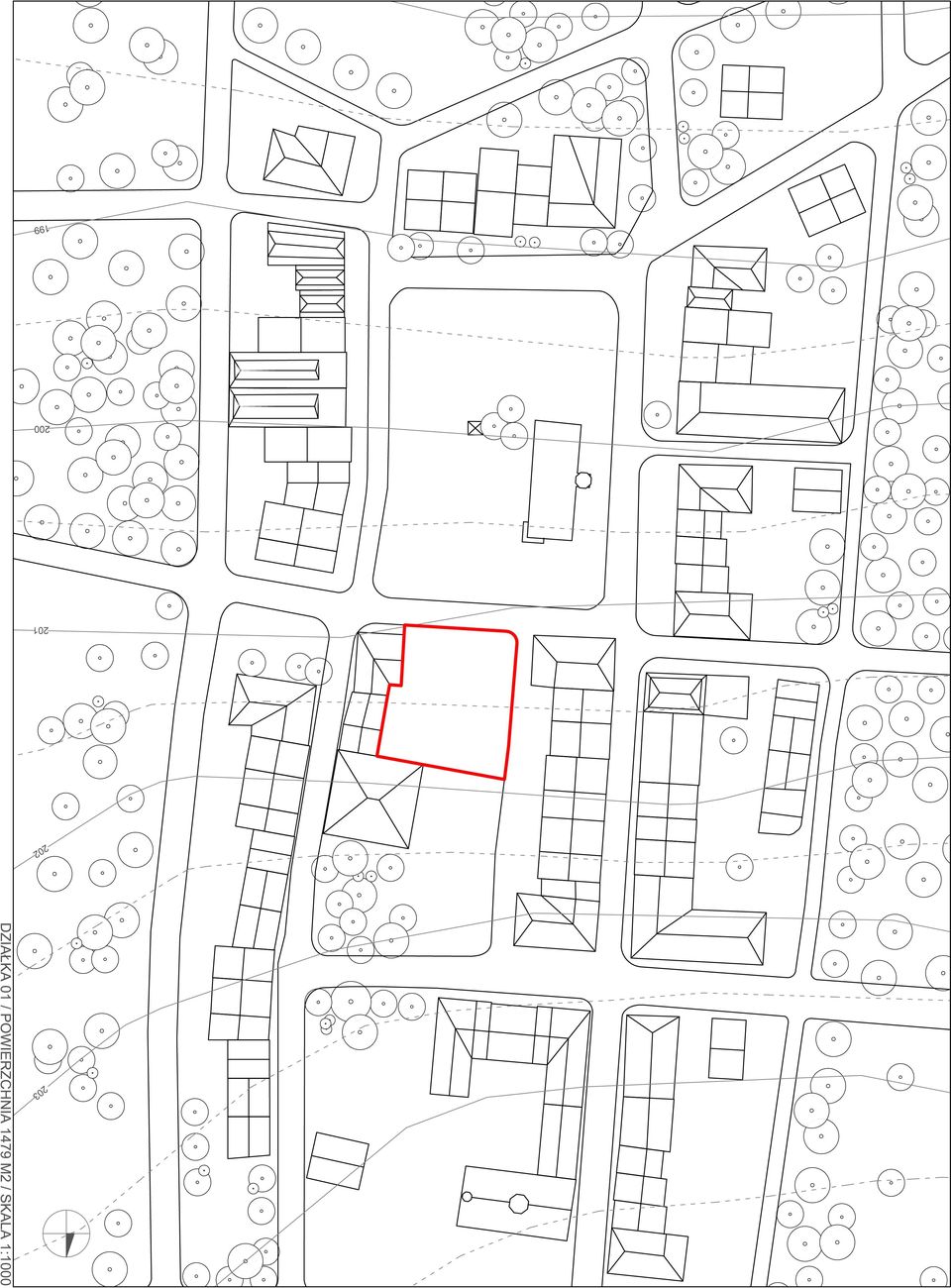

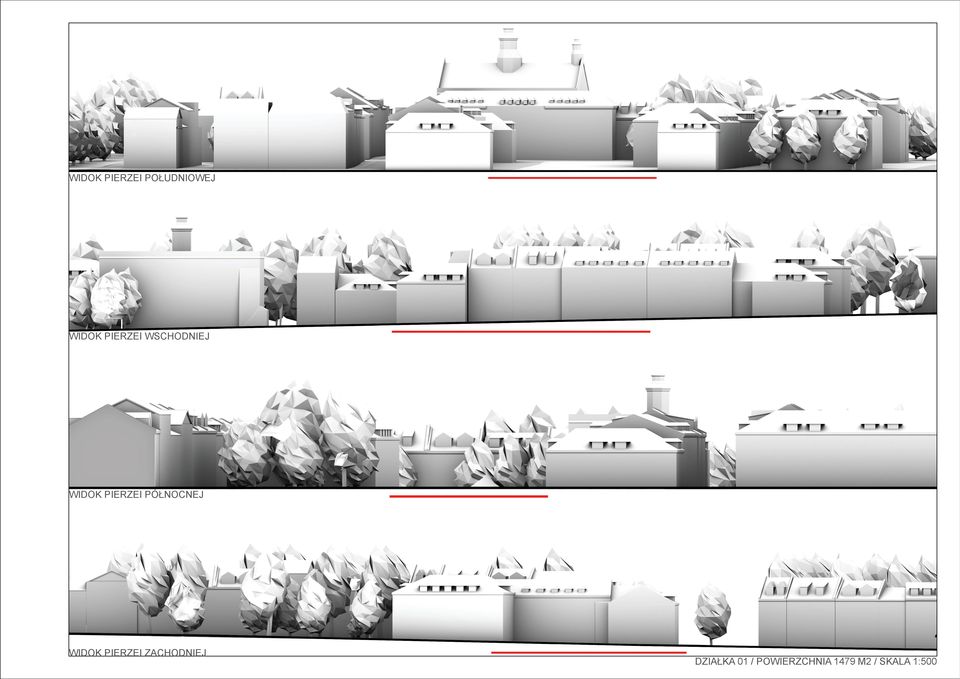

10 WIDOK PIERZEI POŁUDNIOWEJ WIDOK PIERZEI WSCHODNIEJ WIDOK PIERZEI PÓŁNOCNEJ WIDOK PIERZEI ZACHODNIEJ DZIAŁKA 01 / POWIERZCHNIA 1479 M2 / SKALA 1:500

11 DZIAŁKA 01 / POWIERZCHNIA 1479 M2

12

13

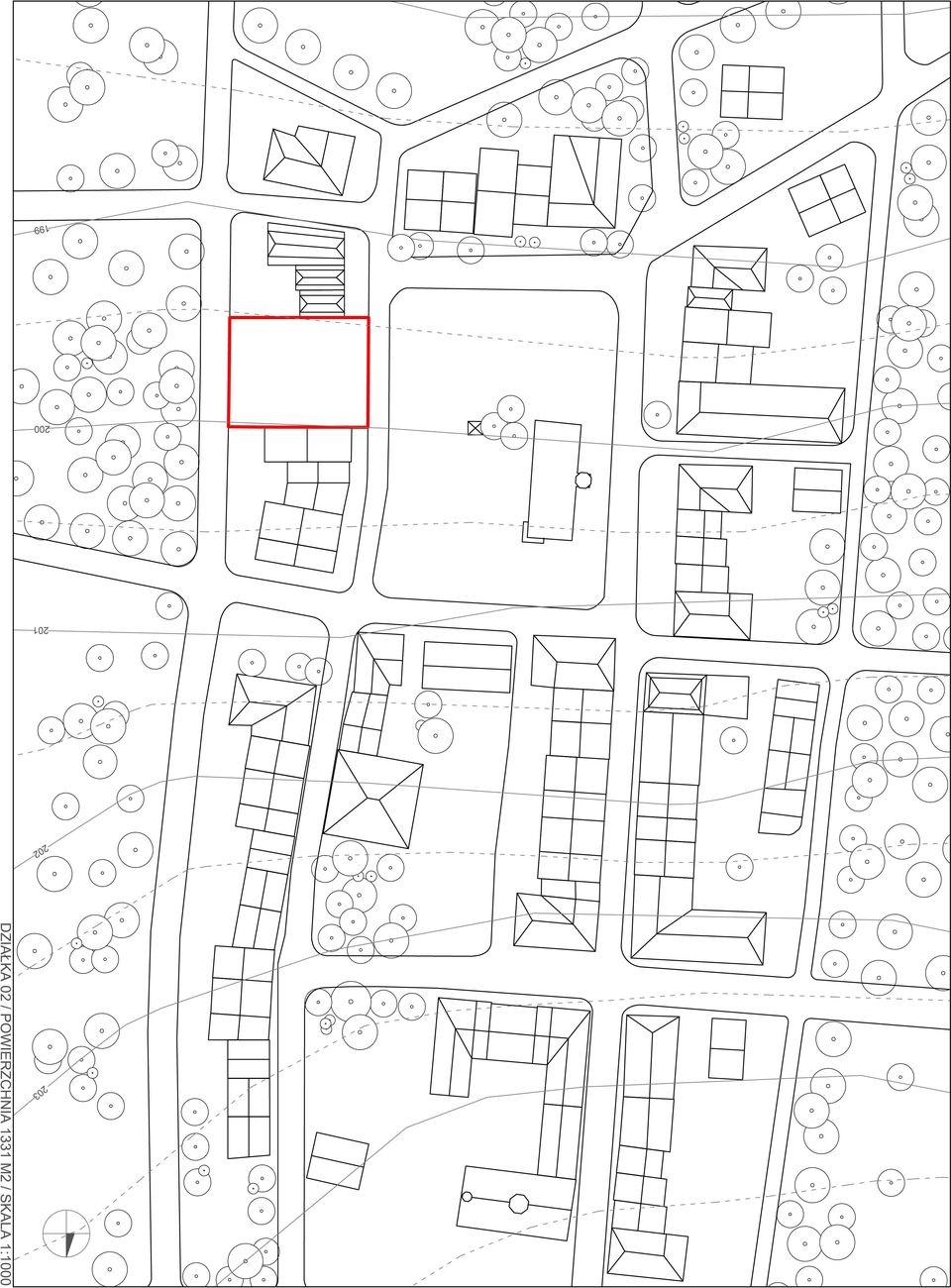

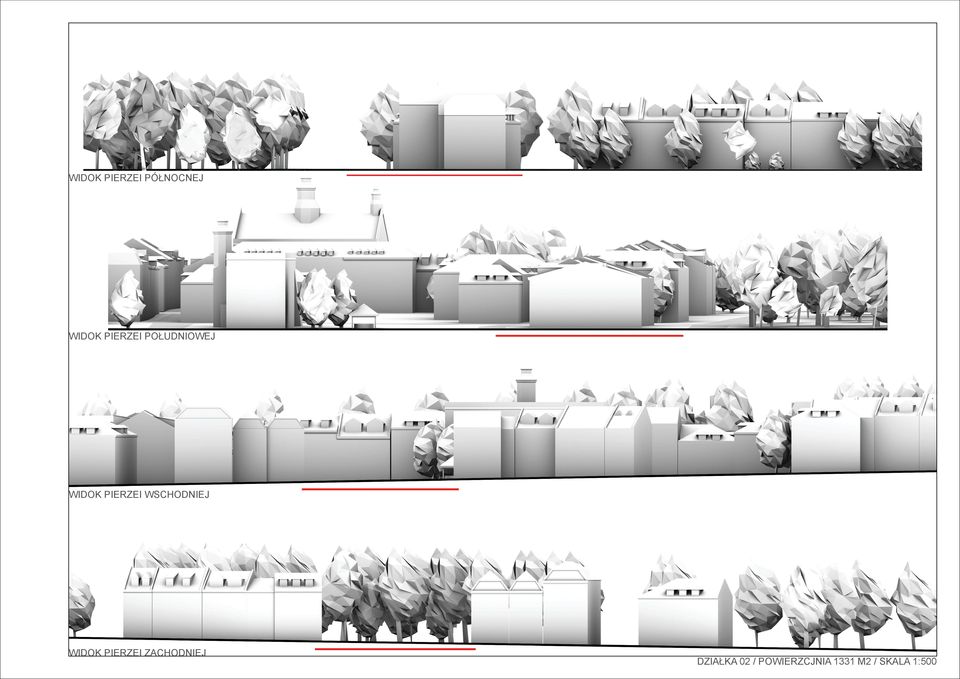

14 WIDOK PIERZEI PÓŁNOCNEJ WIDOK PIERZEI POŁUDNIOWEJ WIDOK PIERZEI WSCHODNIEJ WIDOK PIERZEI ZACHODNIEJ DZIAŁKA 02 / POWIERZCJNIA 1331 M2 / SKALA 1:500

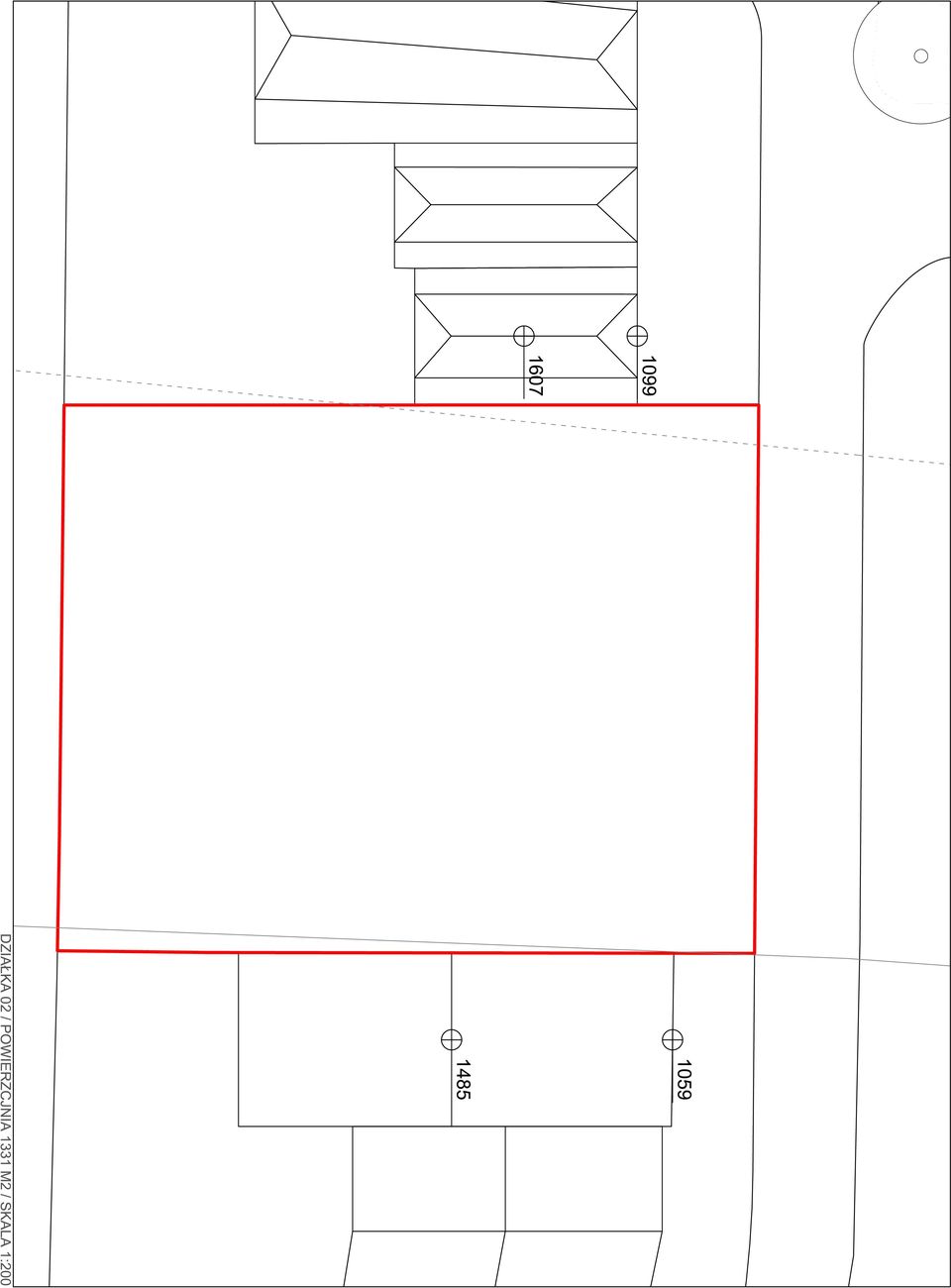

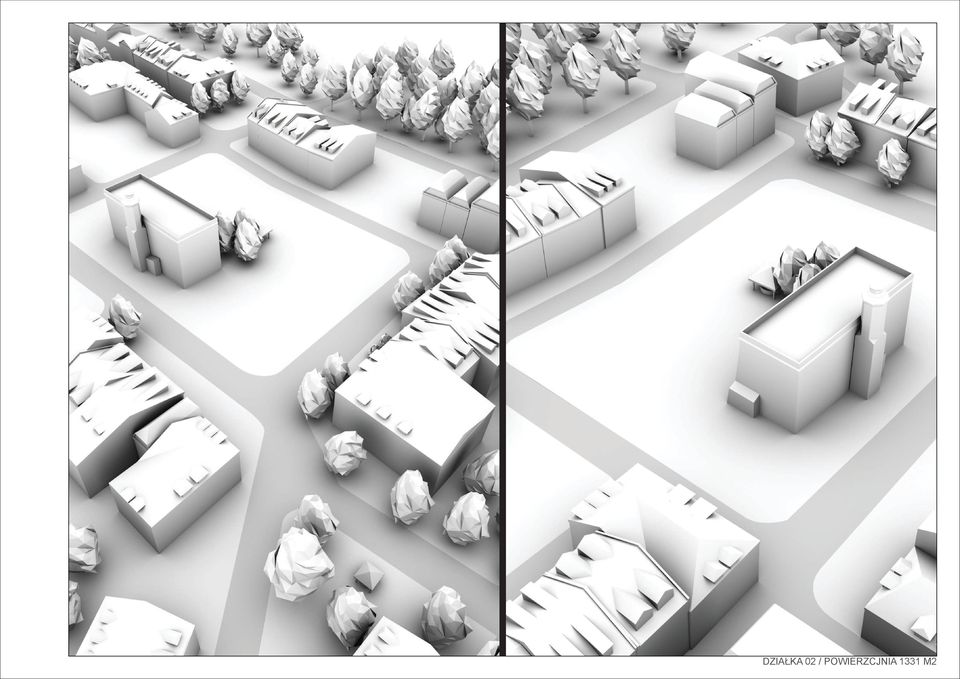

15 DZIAŁKA 02 / POWIERZCJNIA 1331 M2

16

17

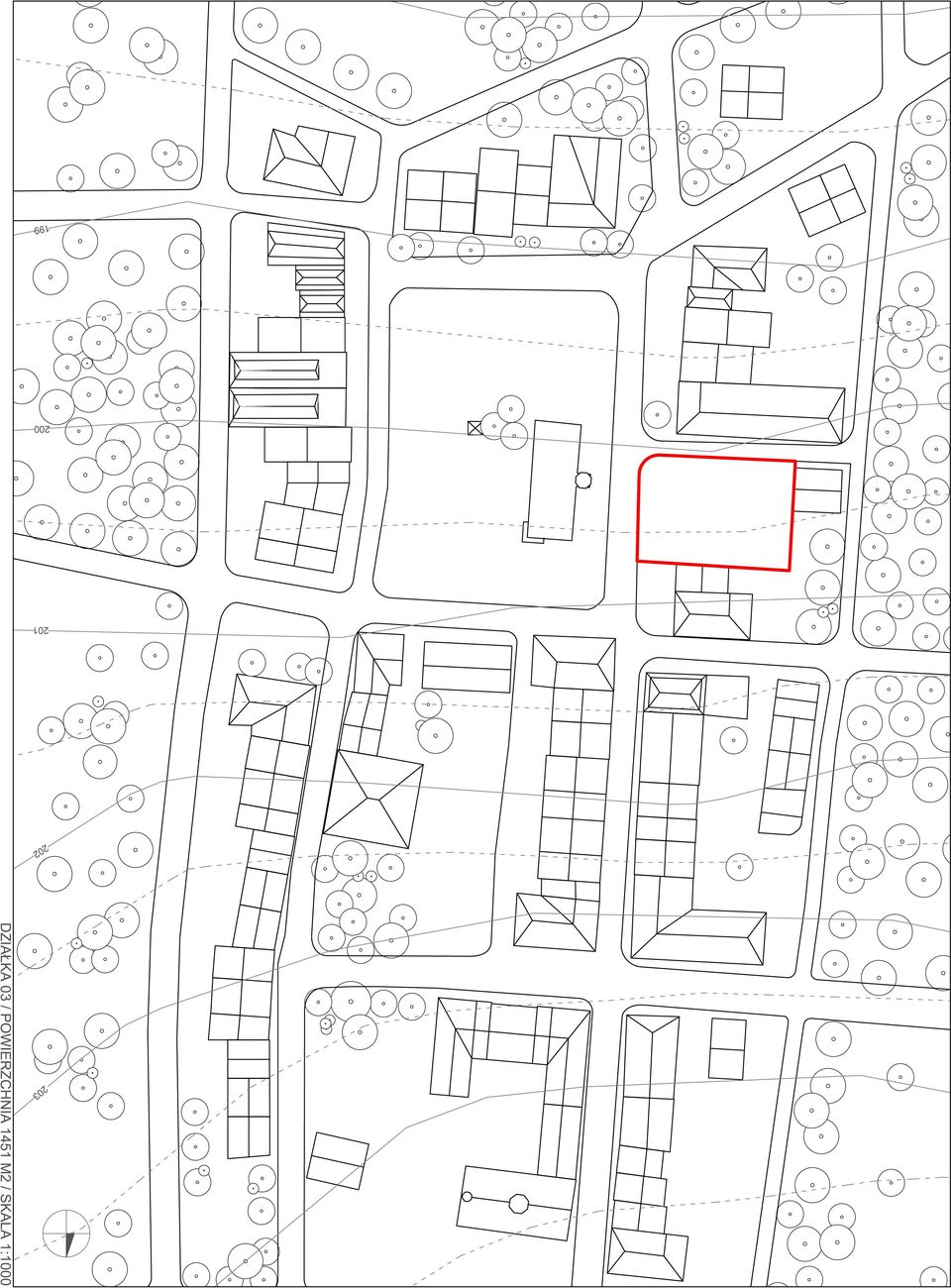

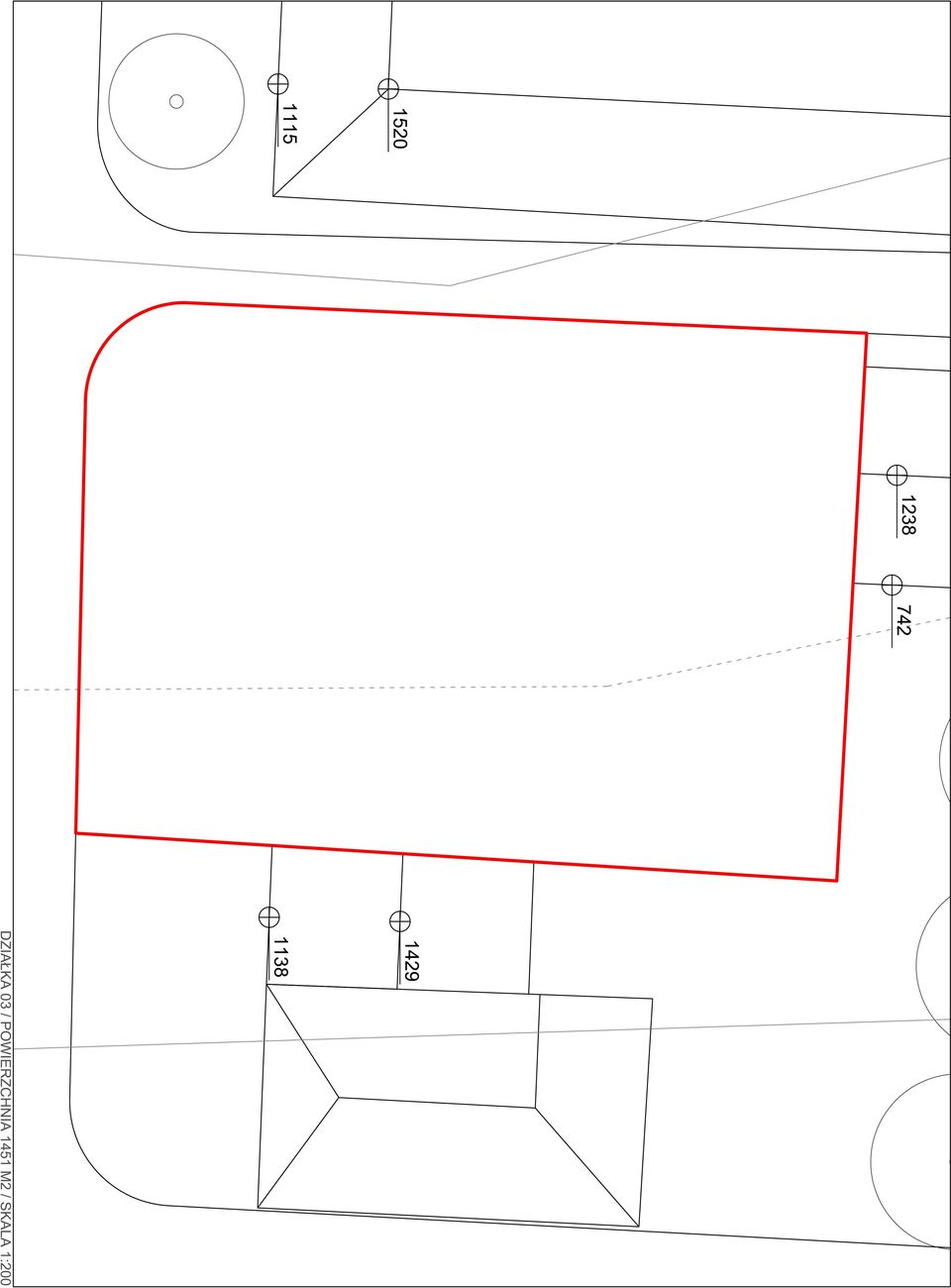

18 WIDOK PIERZEI WSCHODNIEJ WIDOK PIERZEI ZACHODNIEJ WIDOK PIERZEI POŁUDNIOWEJ DZIAŁKA 03 / POWIERZCHNIA 1451 M2 / SKALA 1:500

19 DZIAŁKA 03 / POWIERZCHNIA 1451 M2
