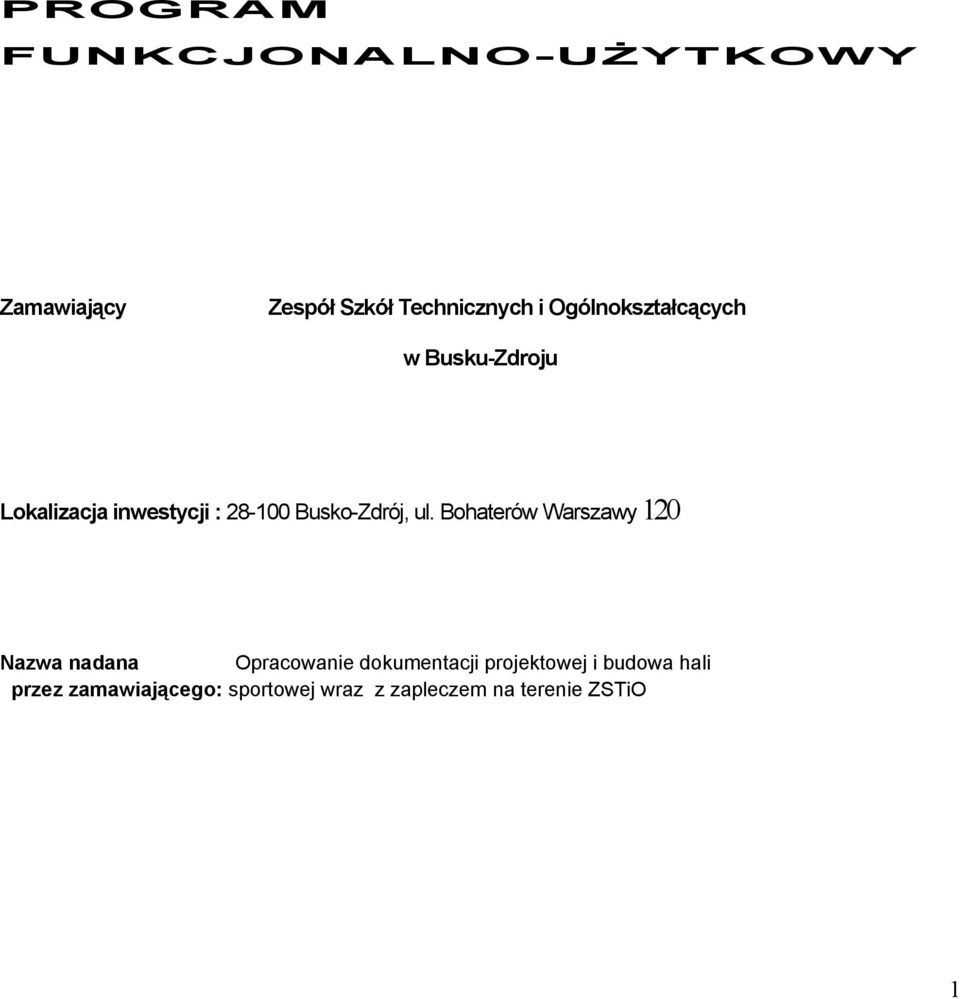

1 PROGRAM FUNKCJONALNO-UŻYTKOWY Zamawiający Zespół Szkół Technicznych i Ogólnokształcących w Busku-Zdroju Lokalizacja inwestycji : Busko-Zdrój, ul. Bohaterów Warszawy 120 Nazwa nadana Opracowanie dokumentacji projektowej i budowa hali przez zamawiającego: sportowej wraz z zapleczem na terenie ZSTiO 1

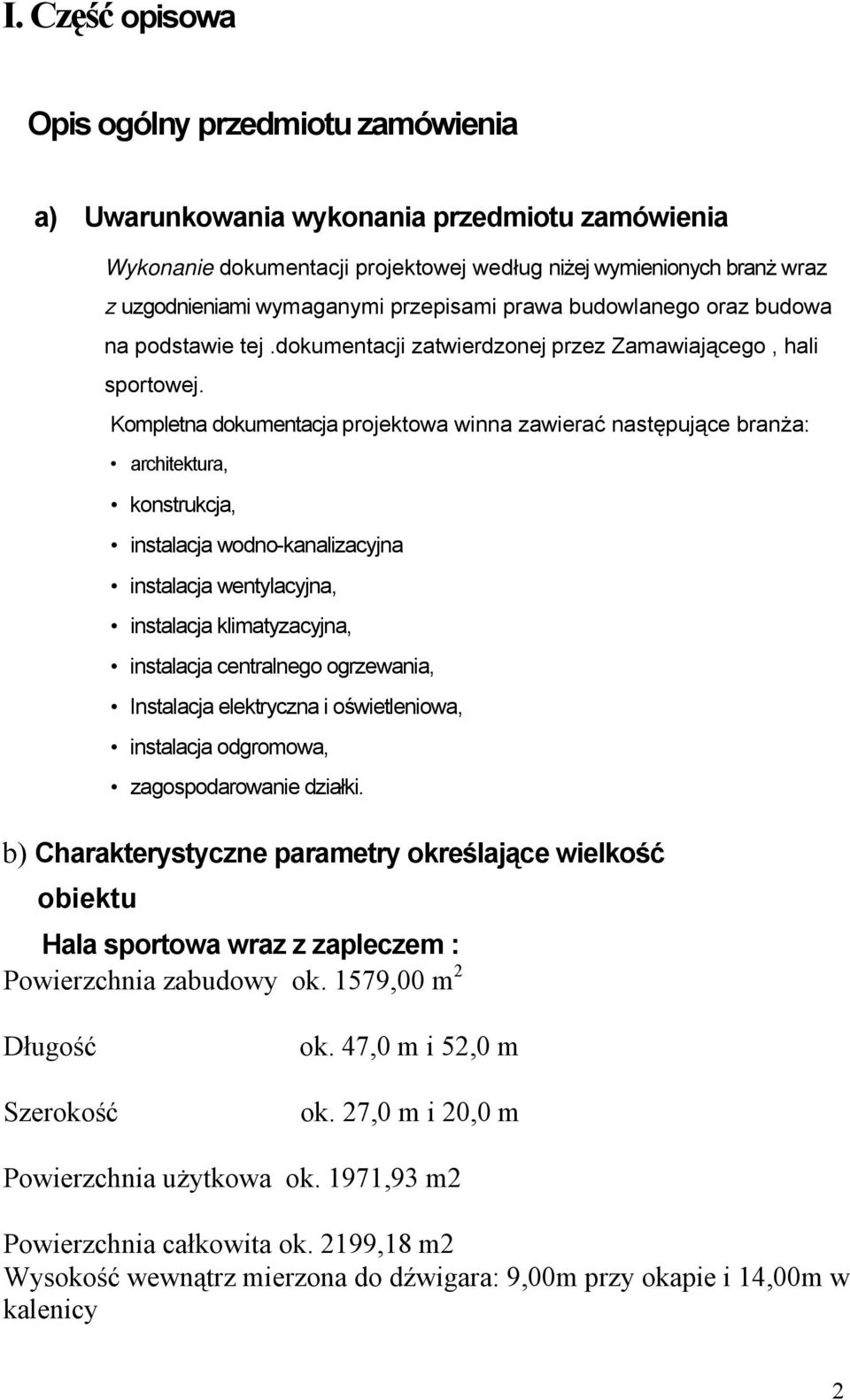

2 I. Część opisowa Opis ogólny przedmiotu zamówienia a) Uwarunkowania wykonania przedmiotu zamówienia Wykonanie dokumentacji projektowej według niżej wymienionych branż wraz z uzgodnieniami wymaganymi przepisami prawa budowlanego oraz budowa na podstawie tej.dokumentacji zatwierdzonej przez Zamawiającego, hali sportowej. Kompletna dokumentacja projektowa winna zawierać następujące branża: architektura, konstrukcja, instalacja wodno-kanalizacyjna instalacja wentylacyjna, instalacja klimatyzacyjna, instalacja centralnego ogrzewania, Instalacja elektryczna i oświetleniowa, instalacja odgromowa, zagospodarowanie działki. b) Charakterystyczne parametry określające wielkość obiektu Hala sportowa wraz z zapleczem : Powierzchnia zabudowy ok. 1579,00 m 2 Długość Szerokość ok. 47,0 m i 52,0 m ok. 27,0 m i 20,0 m Powierzchnia użytkowa ok. 1971,93 m2 Powierzchnia całkowita ok. 2199,18 m2 Wysokość wewnątrz mierzona do dźwigara: 9,00m przy okapie i 14,00m w kalenicy 2

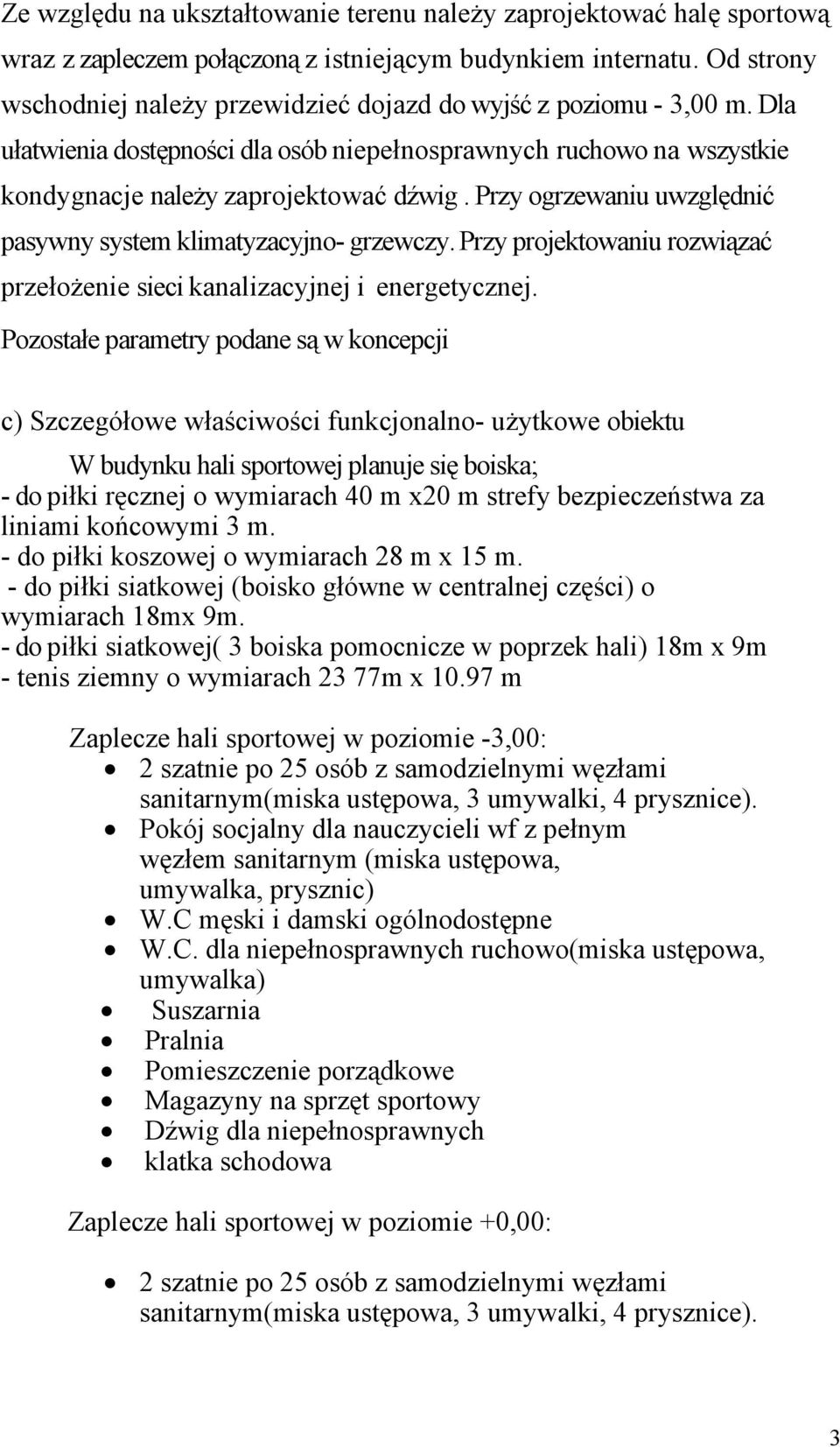

3 Ze względu na ukształtowanie terenu należy zaprojektować halę sportową wraz z zapleczem połączoną z istniejącym budynkiem internatu. Od strony wschodniej należy przewidzieć dojazd do wyjść z poziomu - 3,00 m. Dla ułatwienia dostępności dla osób niepełnosprawnych ruchowo na wszystkie kondygnacje należy zaprojektować dźwig. Przy ogrzewaniu uwzględnić pasywny system klimatyzacyjno- grzewczy. Przy projektowaniu rozwiązać przełożenie sieci kanalizacyjnej i energetycznej. Pozostałe parametry podane są w koncepcji c) Szczegółowe właściwości funkcjonalno- użytkowe obiektu W budynku hali sportowej planuje się boiska; - do piłki ręcznej o wymiarach 40 m x20 m strefy bezpieczeństwa za liniami końcowymi 3 m. - do piłki koszowej o wymiarach 28 m x 15 m. - do piłki siatkowej (boisko główne w centralnej części) o wymiarach 18mx 9m. - do piłki siatkowej( 3 boiska pomocnicze w poprzek hali) 18m x 9m - tenis ziemny o wymiarach 23 77m x m Zaplecze hali sportowej w poziomie -3,00: 2 szatnie po 25 osób z samodzielnymi węzłami sanitarnym(miska ustępowa, 3 umywalki, 4 prysznice). Pokój socjalny dla nauczycieli wf z pełnym węzłem sanitarnym (miska ustępowa, umywalka, prysznic) W.C męski i damski ogólnodostępne W.C. dla niepełnosprawnych ruchowo(miska ustępowa, umywalka) Suszarnia Pralnia Pomieszczenie porządkowe Magazyny na sprzęt sportowy Dźwig dla niepełnosprawnych klatka schodowa Zaplecze hali sportowej w poziomie +0,00: 2 szatnie po 25 osób z samodzielnymi węzłami sanitarnym(miska ustępowa, 3 umywalki, 4 prysznice). 3

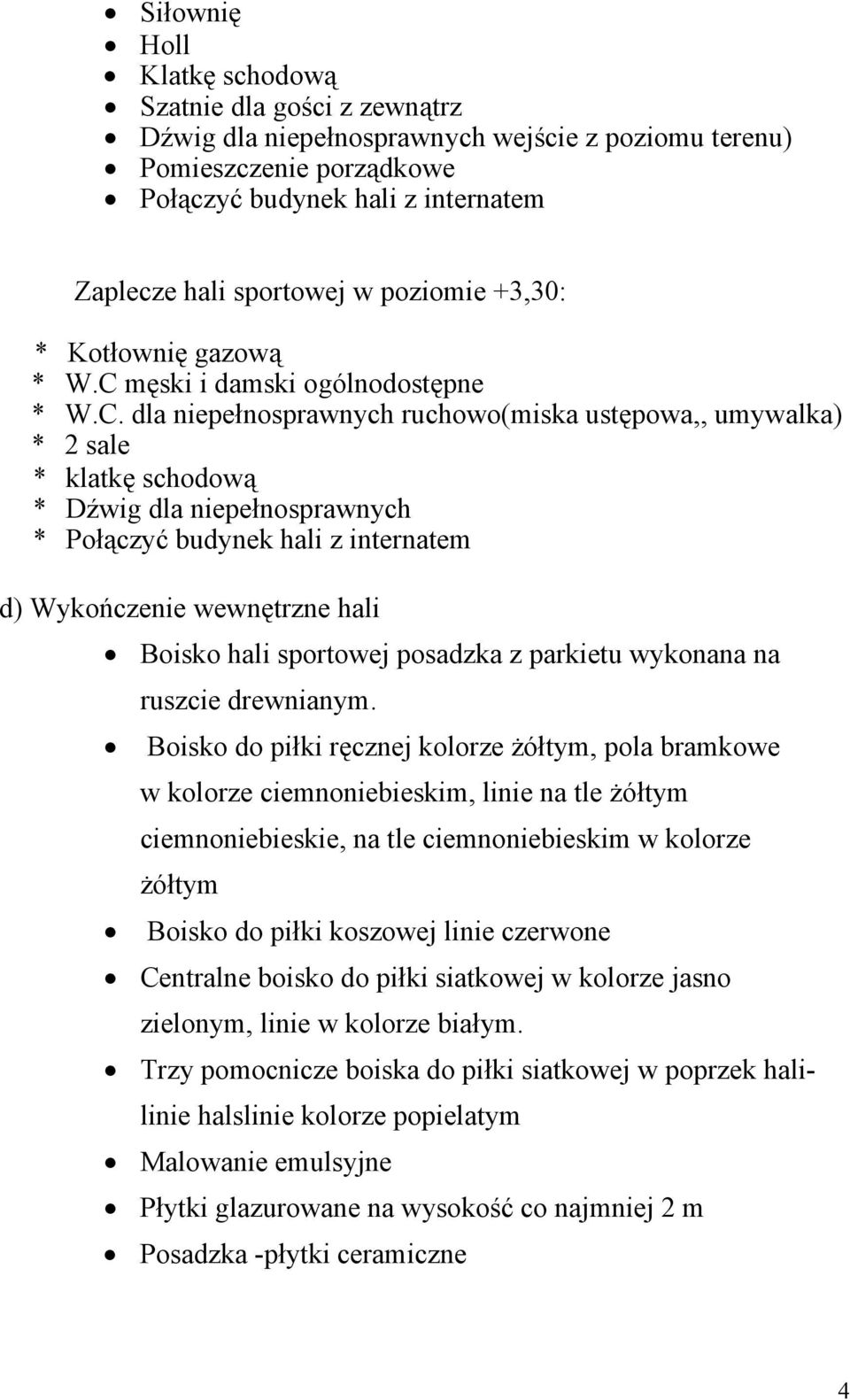

4 Siłownię Holl Klatkę schodową Szatnie dla gości z zewnątrz Dźwig dla niepełnosprawnych wejście z poziomu terenu) Pomieszczenie porządkowe Połączyć budynek hali z internatem Zaplecze hali sportowej w poziomie +3,30: * Kotłownię gazową * W.C męski i damski ogólnodostępne * W.C. dla niepełnosprawnych ruchowo(miska ustępowa,, umywalka) * 2 sale * klatkę schodową * Dźwig dla niepełnosprawnych * Połączyć budynek hali z internatem d) Wykończenie wewnętrzne hali Boisko hali sportowej posadzka z parkietu wykonana na ruszcie drewnianym. Boisko do piłki ręcznej kolorze żółtym, pola bramkowe w kolorze ciemnoniebieskim, linie na tle żółtym ciemnoniebieskie, na tle ciemnoniebieskim w kolorze żółtym Boisko do piłki koszowej linie czerwone Centralne boisko do piłki siatkowej w kolorze jasno zielonym, linie w kolorze białym. Trzy pomocnicze boiska do piłki siatkowej w poprzek halilinie halslinie kolorze popielatym Malowanie emulsyjne Płytki glazurowane na wysokość co najmniej 2 m Posadzka -płytki ceramiczne 4

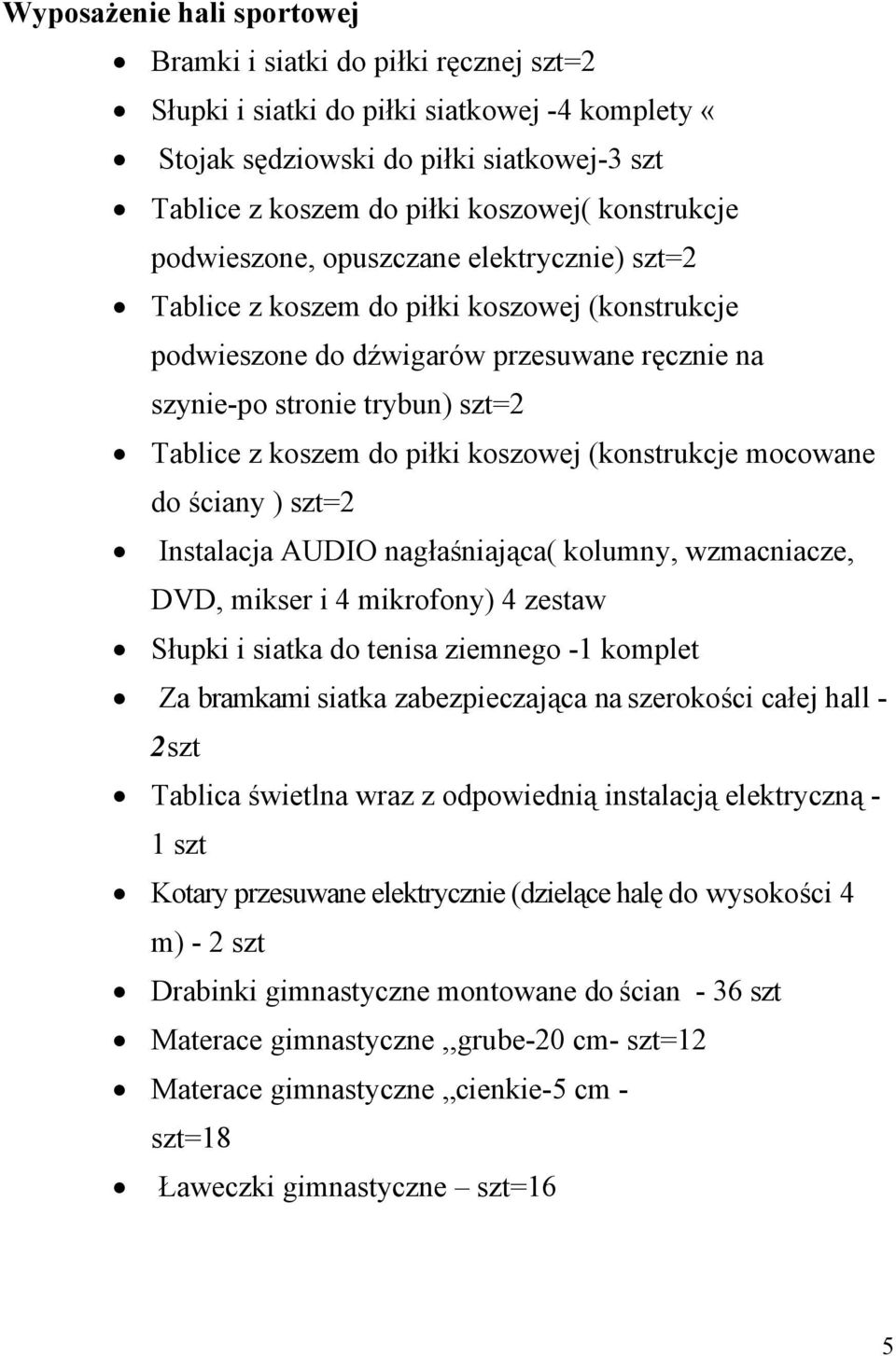

5 Wyposażenie hali sportowej Bramki i siatki do piłki ręcznej szt=2 Słupki i siatki do piłki siatkowej -4 komplety «Stojak sędziowski do piłki siatkowej-3 szt Tablice z koszem do piłki koszowej( konstrukcje podwieszone, opuszczane elektrycznie) szt=2 Tablice z koszem do piłki koszowej (konstrukcje podwieszone do dźwigarów przesuwane ręcznie na szynie-po stronie trybun) szt=2 Tablice z koszem do piłki koszowej (konstrukcje mocowane do ściany ) szt=2 Instalacja AUDIO nagłaśniająca( kolumny, wzmacniacze, DVD, mikser i 4 mikrofony) 4 zestaw Słupki i siatka do tenisa ziemnego -1 komplet Za bramkami siatka zabezpieczająca na szerokości całej hall - 2 szt Tablica świetlna wraz z odpowiednią instalacją elektryczną - 1 szt Kotary przesuwane elektrycznie (dzielące halę do wysokości 4 m) - 2 szt Drabinki gimnastyczne montowane do ścian - 36 szt Materace gimnastyczne,,grube-20 cm- szt=12 Materace gimnastyczne cienkie-5 cm - szt=18 Ławeczki gimnastyczne szt=16 5

6 Wyposażenie zaplecza hali sportowe] Atlas do ćwiczeń siłowych- 1 zestaw Półki i szafy do magazynu sprzętu sportowego- pełna zabudowa Kosze do magazynowania piłek na kółkach- szt=5 Wózki do materacy gimnastycznych- szt=2 Wieszaki do szatni montowane do ścian- 5 kompletów Ławki w szatniach 4 komplety Wieszaki stojące do szatni dla gości 10 szt Wyposażenie sanitarne do łazienek 6
