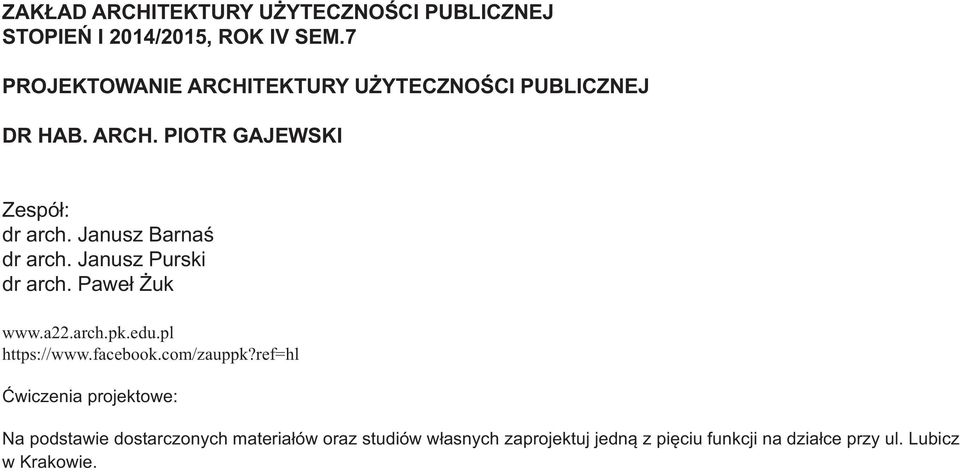

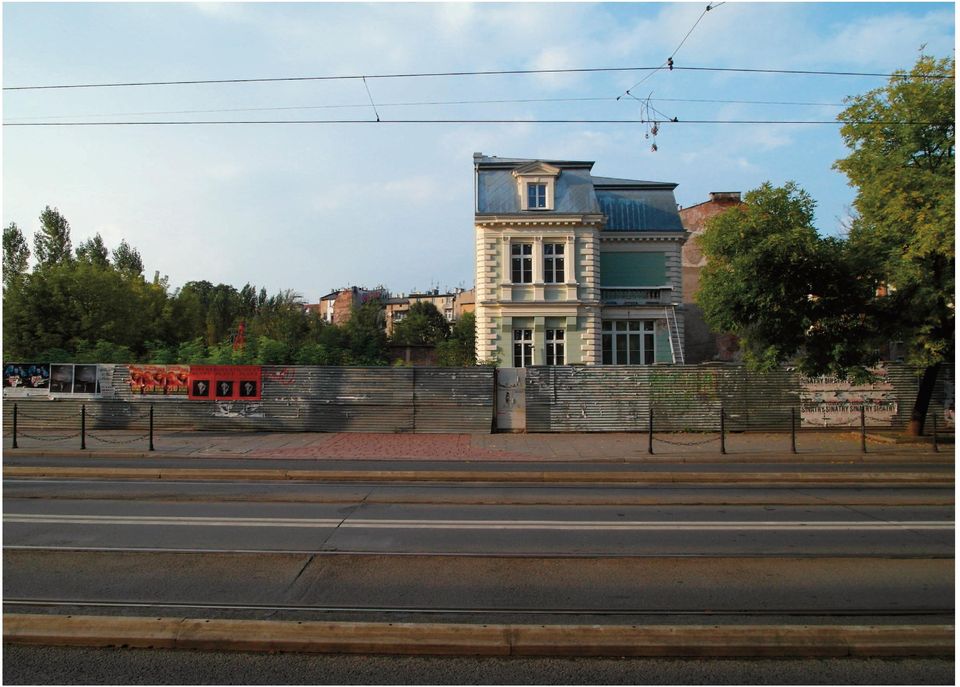

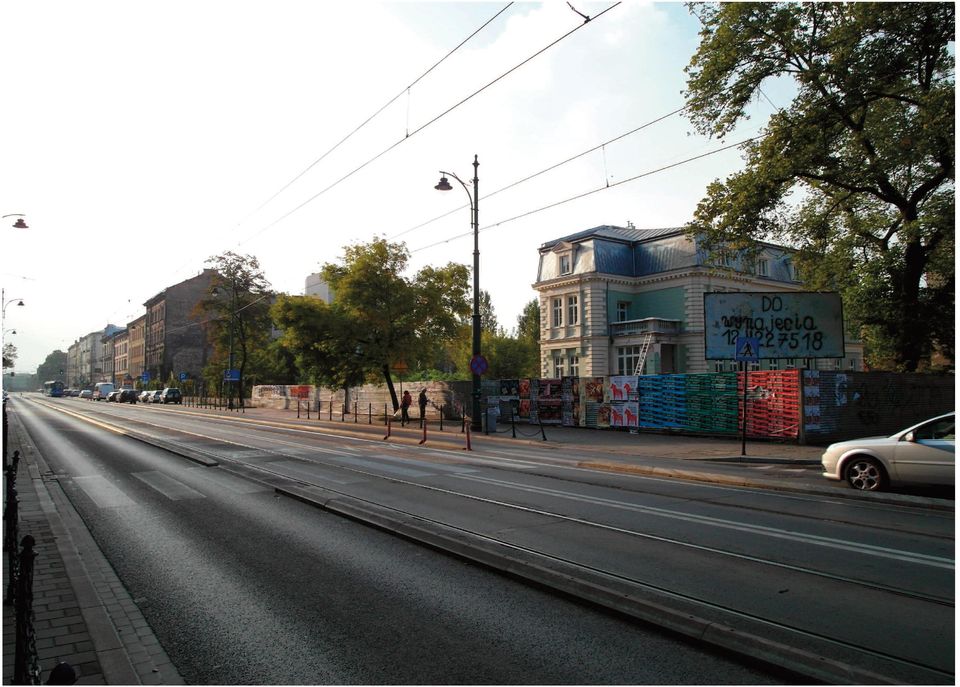

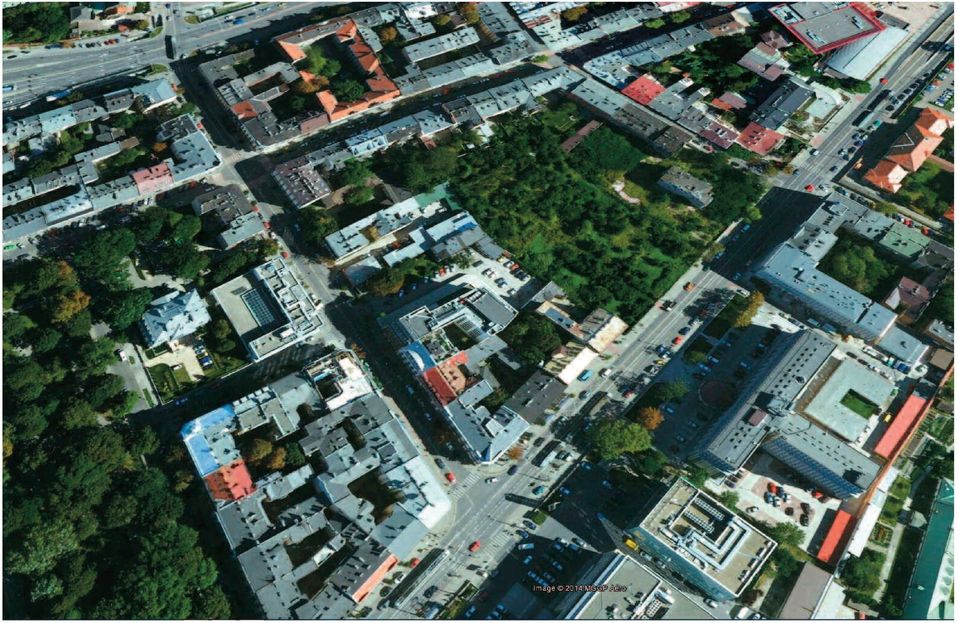

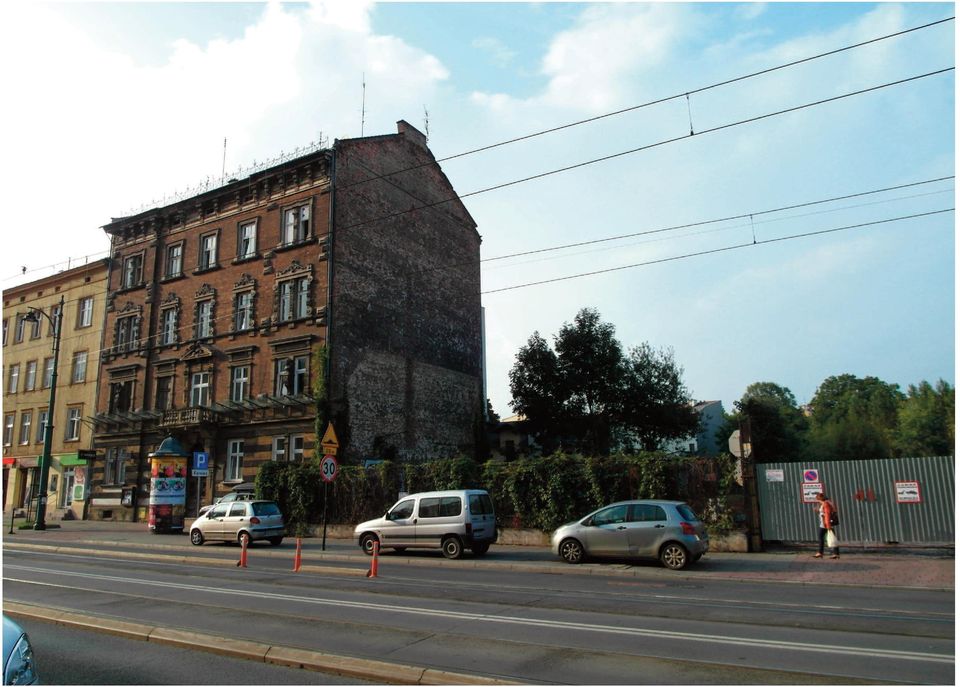

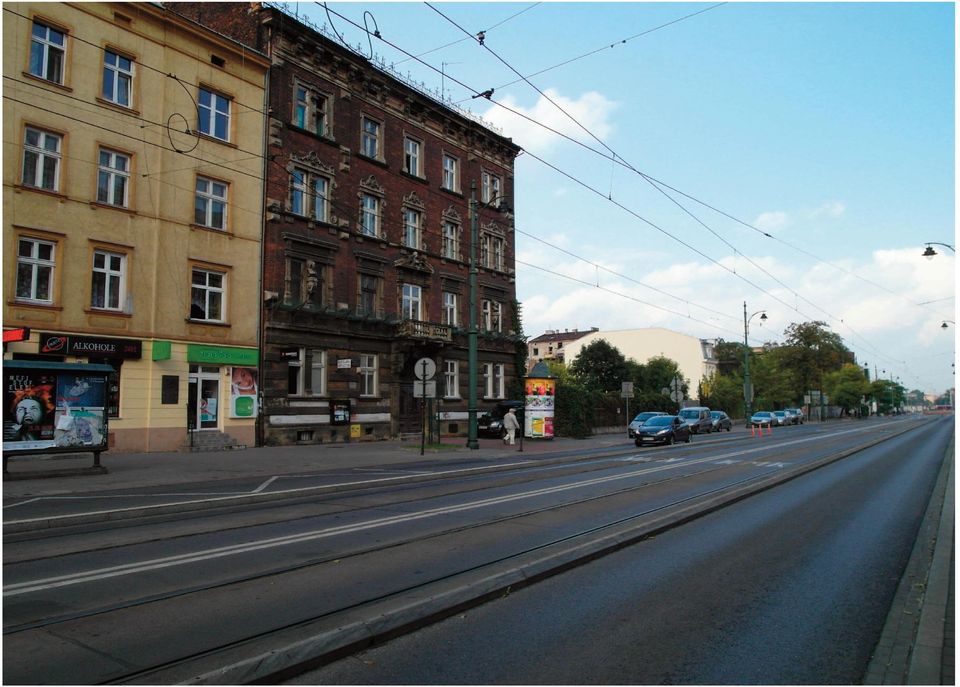

1 ZAKŁAD ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ STOPIEŃ I 2014/2015, ROK IV SEM.7 PROJEKTOWANIE ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ DR HAB. ARCH. PIOTR GAJEWSKI Zespół: dr arch. Janusz Barnaś dr arch. Janusz Purski dr arch. Paweł Żuk Ćwiczenia projektowe: Na podstawie dostarczonych materiałów oraz studiów własnych zaprojektuj jedną z pięciu funkcji na działce przy ul. Lubicz w Krakowie.

2

3

4

5

6

7

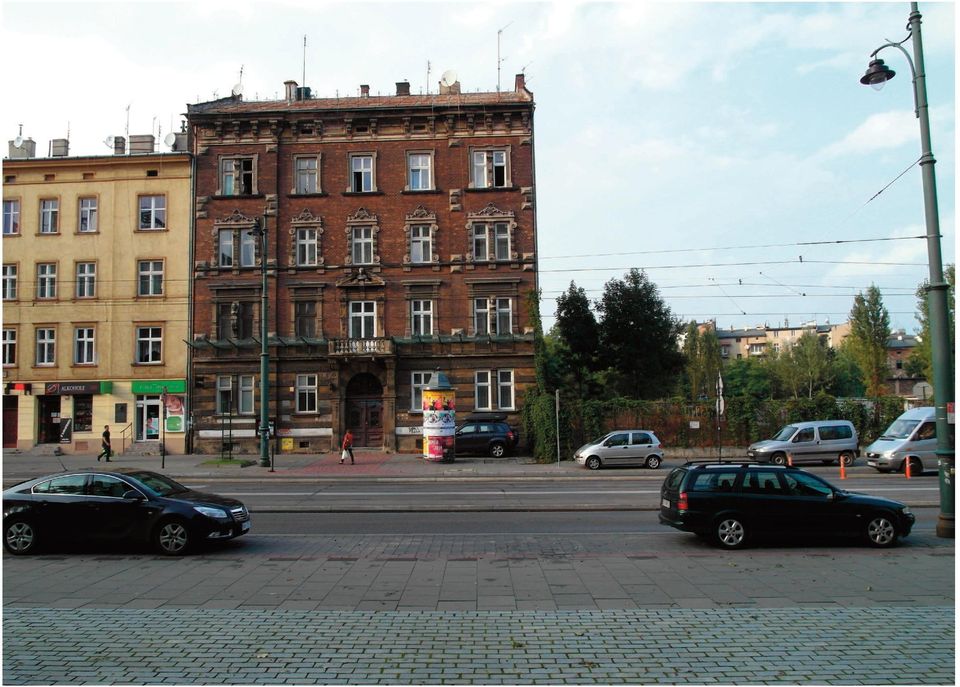

8

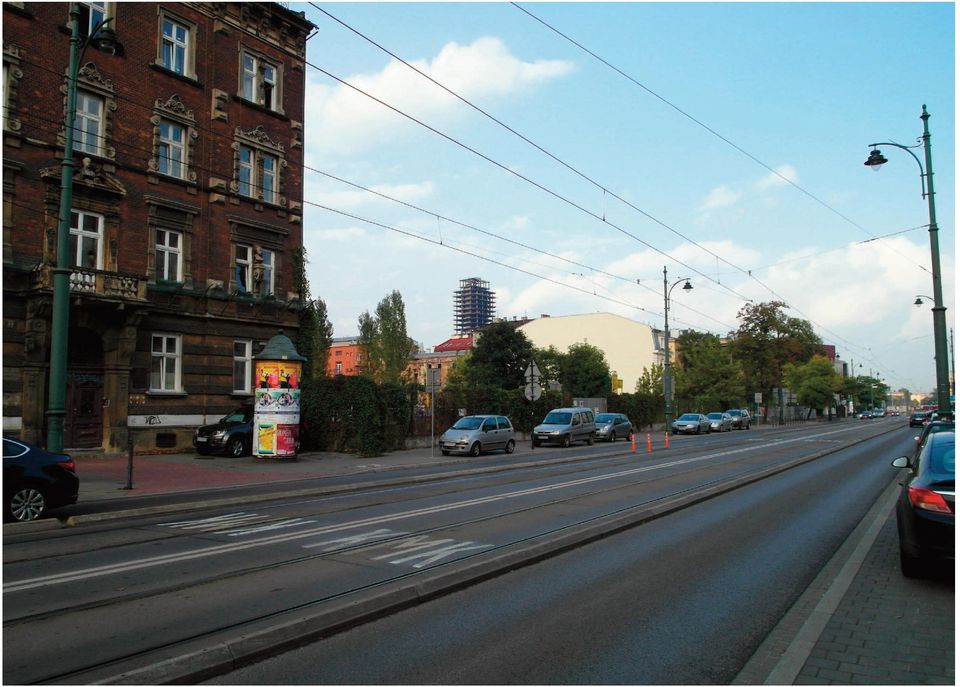

9

10

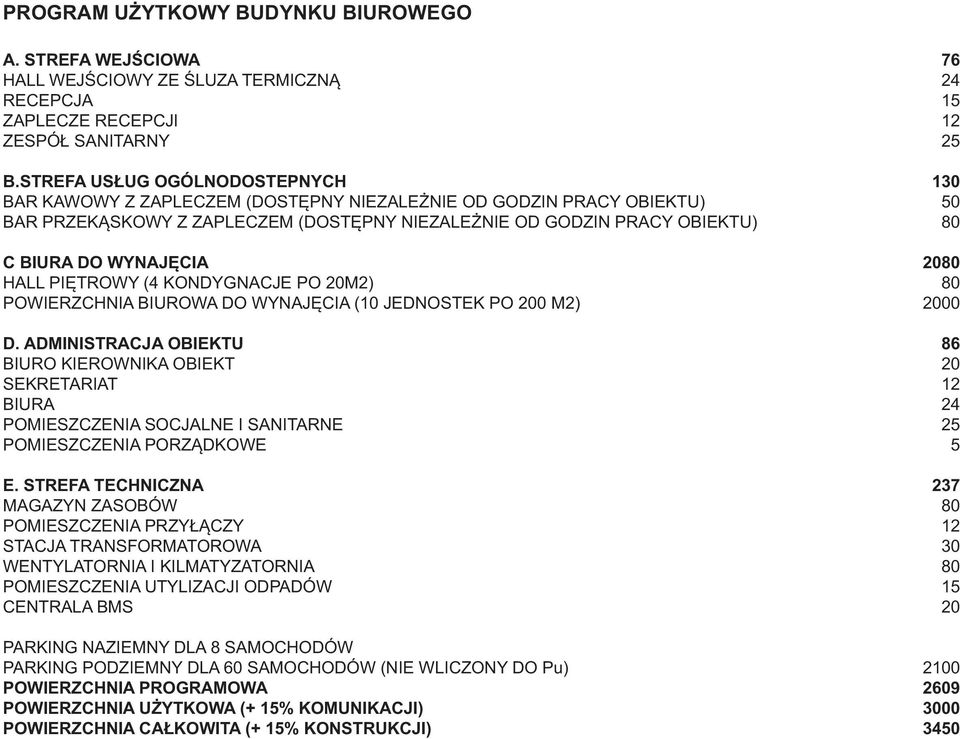

11 PROGRAM UŻYTKOWY BUDYNKU BIUROWEGO A. STREFA WEJŚCIOWA 76 HALL WEJŚCIOWY ZE ŚLUZA TERMICZNĄ 24 RECEPCJA 15 ZAPLECZE RECEPCJI 12 ZESPÓŁ SANITARNY 25 B.STREFA USŁUG OGÓLNODOSTEPNYCH 130 BAR KAWOWY Z ZAPLECZEM (DOSTĘPNY NIEZALEŻNIE OD GODZIN PRACY OBIEKTU) 50 BAR PRZEKĄSKOWY Z ZAPLECZEM (DOSTĘPNY NIEZALEŻNIE OD GODZIN PRACY OBIEKTU) 80 C BIURA DO WYNAJĘCIA 2080 HALL PIĘTROWY (4 KONDYGNACJE PO 20M2) 80 POWIERZCHNIA BIUROWA DO WYNAJĘCIA (10 JEDNOSTEK PO 200 M2) 2000 D. ADMINISTRACJA OBIEKTU 86 BIURO KIEROWNIKA OBIEKT 20 SEKRETARIAT 12 BIURA 24 POMIESZCZENIA SOCJALNE I SANITARNE 25 POMIESZCZENIA PORZĄDKOWE 5 E. STREFA TECHNICZNA 237 MAGAZYN ZASOBÓW 80 POMIESZCZENIA PRZYŁĄCZY 12 STACJA TRANSFORMATOROWA 30 WENTYLATORNIA I KILMATYZATORNIA 80 POMIESZCZENIA UTYLIZACJI ODPADÓW 15 CENTRALA BMS 20 PARKING NAZIEMNY DLA 8 SAMOCHODÓW PARKING PODZIEMNY DLA 60 SAMOCHODÓW (NIE WLICZONY DO Pu) 2100 POWIERZCHNIA PROGRAMOWA 2609 POWIERZCHNIA UŻYTKOWA (+ 15% KOMUNIKACJI) 3000 POWIERZCHNIA CAŁKOWITA (+ 15% KONSTRUKCJI) 3450

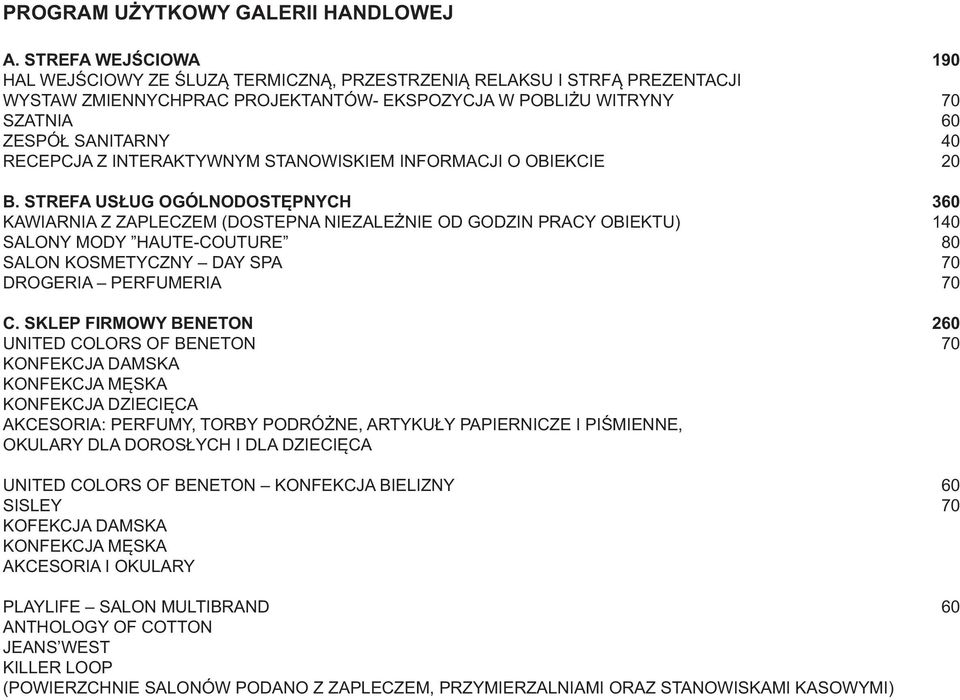

12 PROGRAM UŻYTKOWY GALERII HANDLOWEJ A. STREFA WEJŚCIOWA 190 HAL WEJŚCIOWY ZE ŚLUZĄ TERMICZNĄ, PRZESTRZENIĄ RELAKSU I STRFĄ PREZENTACJI WYSTAW ZMIENNYCHPRAC PROJEKTANTÓW- EKSPOZYCJA W POBLIŻU WITRYNY 70 SZATNIA 60 ZESPÓŁ SANITARNY 40 RECEPCJA Z INTERAKTYWNYM STANOWISKIEM INFORMACJI O OBIEKCIE 20 B. STREFA USŁUG OGÓLNODOSTĘPNYCH 360 KAWIARNIA Z ZAPLECZEM (DOSTEPNA NIEZALEŻNIE OD GODZIN PRACY OBIEKTU) 140 SALONY MODY HAUTE-COUTURE 80 SALON KOSMETYCZNY DAY SPA 70 DROGERIA PERFUMERIA 70 C. SKLEP FIRMOWY BENETON 260 UNITED COLORS OF BENETON 70 KONFEKCJA DAMSKA KONFEKCJA MĘSKA KONFEKCJA DZIECIĘCA AKCESORIA: PERFUMY, TORBY PODRÓŻNE, ARTYKUŁY PAPIERNICZE I PIŚMIENNE, OKULARY DLA DOROSŁYCH I DLA DZIECIĘCA UNITED COLORS OF BENETON KONFEKCJA BIELIZNY 60 SISLEY 70 KOFEKCJA DAMSKA KONFEKCJA MĘSKA AKCESORIA I OKULARY PLAYLIFE SALON MULTIBRAND 60 ANTHOLOGY OF COTTON JEANS WEST KILLER LOOP (POWIERZCHNIE SALONÓW PODANO Z ZAPLECZEM, PRZYMIERZALNIAMI ORAZ STANOWISKAMI KASOWYMI)

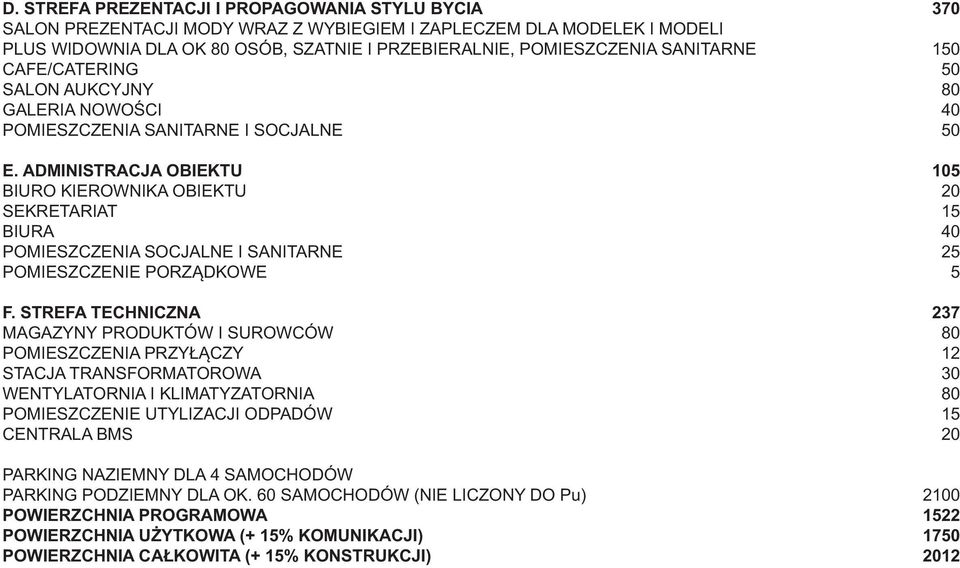

13 D. STREFA PREZENTACJI I PROPAGOWANIA STYLU BYCIA 370 SALON PREZENTACJI MODY WRAZ Z WYBIEGIEM I ZAPLECZEM DLA MODELEK I MODELI PLUS WIDOWNIA DLA OK 80 OSÓB, SZATNIE I PRZEBIERALNIE, POMIESZCZENIA SANITARNE 150 CAFE/CATERING 50 SALON AUKCYJNY 80 GALERIA NOWOŚCI 40 POMIESZCZENIA SANITARNE I SOCJALNE 50 E. ADMINISTRACJA OBIEKTU 105 BIURO KIEROWNIKA OBIEKTU 20 SEKRETARIAT 15 BIURA 40 POMIESZCZENIA SOCJALNE I SANITARNE 25 POMIESZCZENIE PORZĄDKOWE 5 F. STREFA TECHNICZNA 237 MAGAZYNY PRODUKTÓW I SUROWCÓW 80 POMIESZCZENIA PRZYŁĄCZY 12 STACJA TRANSFORMATOROWA 30 WENTYLATORNIA I KLIMATYZATORNIA 80 POMIESZCZENIE UTYLIZACJI ODPADÓW 15 CENTRALA BMS 20 PARKING NAZIEMNY DLA 4 SAMOCHODÓW PARKING PODZIEMNY DLA OK. 60 SAMOCHODÓW (NIE LICZONY DO Pu) 2100 POWIERZCHNIA PROGRAMOWA 1522 POWIERZCHNIA UŻYTKOWA (+ 15% KOMUNIKACJI) 1750 POWIERZCHNIA CAŁKOWITA (+ 15% KONSTRUKCJI) 2012

14 PROGRAM UŻYTKOWY GALERII SZTUKI A. STREFA WEJŚCIOWA 262 HALL WEJŚCIWY ZE ŚLUZĄ TERMICZNĄ 55 RECEPCJA 15 SZATNIA 50 ZESPÓŁ SANITARNY 100 KASA 12 KIOSK 30 B. STREFA EKSPOZYCJI 2440 EKSPOZYCJA STAŁA 500 EKSPOZYCJA ZMIENNA 1500 POMIESZCZENIA PRZYGOTOWANIA EKSPOZYCJI 100 MAGAZYN PRZEJŚCIOWY 300 ŚLUZA TERMICZNA 40 C. ADMINISTRACJA OBIEKTU 105 BIURO KIEROWNIKA OBIEKTU 20 SEKRETARIAT 15 BIURA 40 POMIESCZENIA SOCJALNE I SANITARNE 25 POMIESZCZENIE PORZĄDKWE 5 D. STREFA TECHNICZNA 357 MAGAZYN ZASOBÓW 200 POMIESZCZENIE PRZYŁĄCZY 12 STACJA TRANSFORMATOROWA 30 WENTYLATORNIA I KLIMATYAZTORNIA 80 POMIESZCZENIE UTYLIZACJI ODPADÓW 15 CENTRALA BMS 20 PARKING NAZIEMNY DLA 6 SAMOCHODÓW PARKING PODZIEMNY DLA 80 SAMOCHODÓW (NIE WLICZONY DO Pu) 2800 POWIERZCHNIA PROGRAMOWA 2164 POWIERZCHNIA UŻYTKOWA (+ 15% KOMUNIKACJI) 3638 POWIERZCHNIA CAŁKOWITA (+ 15% KONSTRUKCJI) 4184

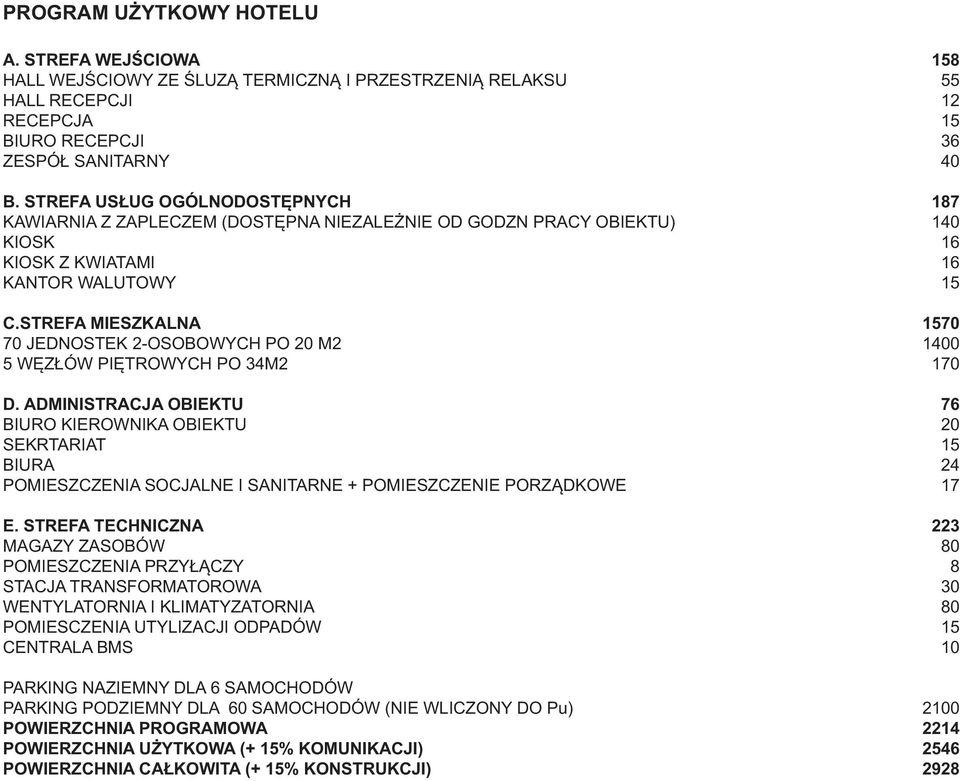

15 PROGRAM UŻYTKOWY HOTELU A. STREFA WEJŚCIOWA 158 HALL WEJŚCIOWY ZE ŚLUZĄ TERMICZNĄ I PRZESTRZENIĄ RELAKSU 55 HALL RECEPCJI 12 RECEPCJA 15 BIURO RECEPCJI 36 ZESPÓŁ SANITARNY 40 B. STREFA USŁUG OGÓLNODOSTĘPNYCH 187 KAWIARNIA Z ZAPLECZEM (DOSTĘPNA NIEZALEŻNIE OD GODZN PRACY OBIEKTU) 140 KIOSK 16 KIOSK Z KWIATAMI 16 KANTOR WALUTOWY 15 C.STREFA MIESZKALNA JEDNOSTEK 2-OSOBOWYCH PO 20 M WĘZŁÓW PIĘTROWYCH PO 34M2 170 D. ADMINISTRACJA OBIEKTU 76 BIURO KIEROWNIKA OBIEKTU 20 SEKRTARIAT 15 BIURA 24 POMIESZCZENIA SOCJALNE I SANITARNE + POMIESZCZENIE PORZĄDKOWE 17 E. STREFA TECHNICZNA 223 MAGAZY ZASOBÓW 80 POMIESZCZENIA PRZYŁĄCZY 8 STACJA TRANSFORMATOROWA 30 WENTYLATORNIA I KLIMATYZATORNIA 80 POMIESCZENIA UTYLIZACJI ODPADÓW 15 CENTRALA BMS 10 PARKING NAZIEMNY DLA 6 SAMOCHODÓW PARKING PODZIEMNY DLA 60 SAMOCHODÓW (NIE WLICZONY DO Pu) 2100 POWIERZCHNIA PROGRAMOWA 2214 POWIERZCHNIA UŻYTKOWA (+ 15% KOMUNIKACJI) 2546 POWIERZCHNIA CAŁKOWITA (+ 15% KONSTRUKCJI) 2928

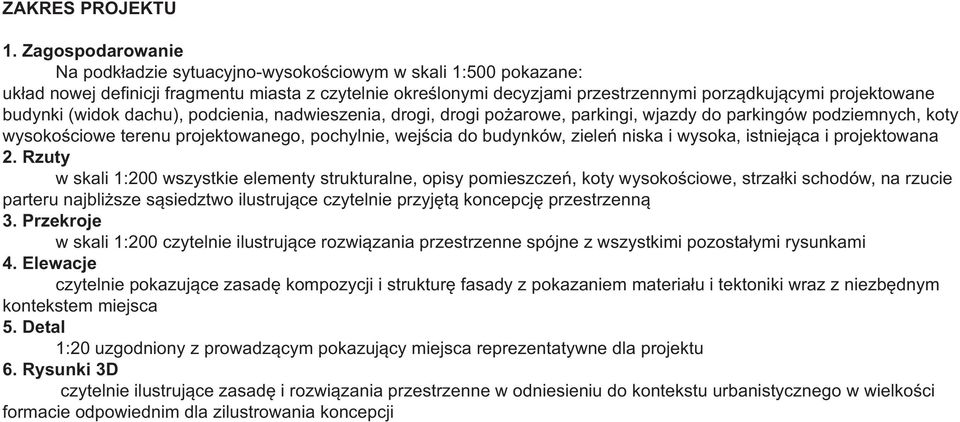

16 ZAKRES PROJEKTU 1. Zagospodarowanie Na podkładzie sytuacyjno-wysokościowym w skali 1:500 pokazane: układ nowej definicji fragmentu miasta z czytelnie określonymi decyzjami przestrzennymi porządkującymi projektowane budynki (widok dachu), podcienia, nadwieszenia, drogi, drogi pożarowe, parkingi, wjazdy do parkingów podziemnych, koty wysokościowe terenu projektowanego, pochylnie, wejścia do budynków, zieleń niska i wysoka, istniejąca i projektowana 2. Rzuty w skali 1:200 wszystkie elementy strukturalne, opisy pomieszczeń, koty wysokościowe, strzałki schodów, na rzucie parteru najbliższe sąsiedztwo ilustrujące czytelnie przyjętą koncepcję przestrzenną 3. Przekroje w skali 1:200 czytelnie ilustrujące rozwiązania przestrzenne spójne z wszystkimi pozostałymi rysunkami 4. Elewacje czytelnie pokazujące zasadę kompozycji i strukturę fasady z pokazaniem materiału i tektoniki wraz z niezbędnym kontekstem miejsca 5. Detal 1:20 uzgodniony z prowadzącym pokazujący miejsca reprezentatywne dla projektu 6. Rysunki 3D czytelnie ilustrujące zasadę i rozwiązania przestrzenne w odniesieniu do kontekstu urbanistycznego w wielkości formacie odpowiednim dla zilustrowania koncepcji

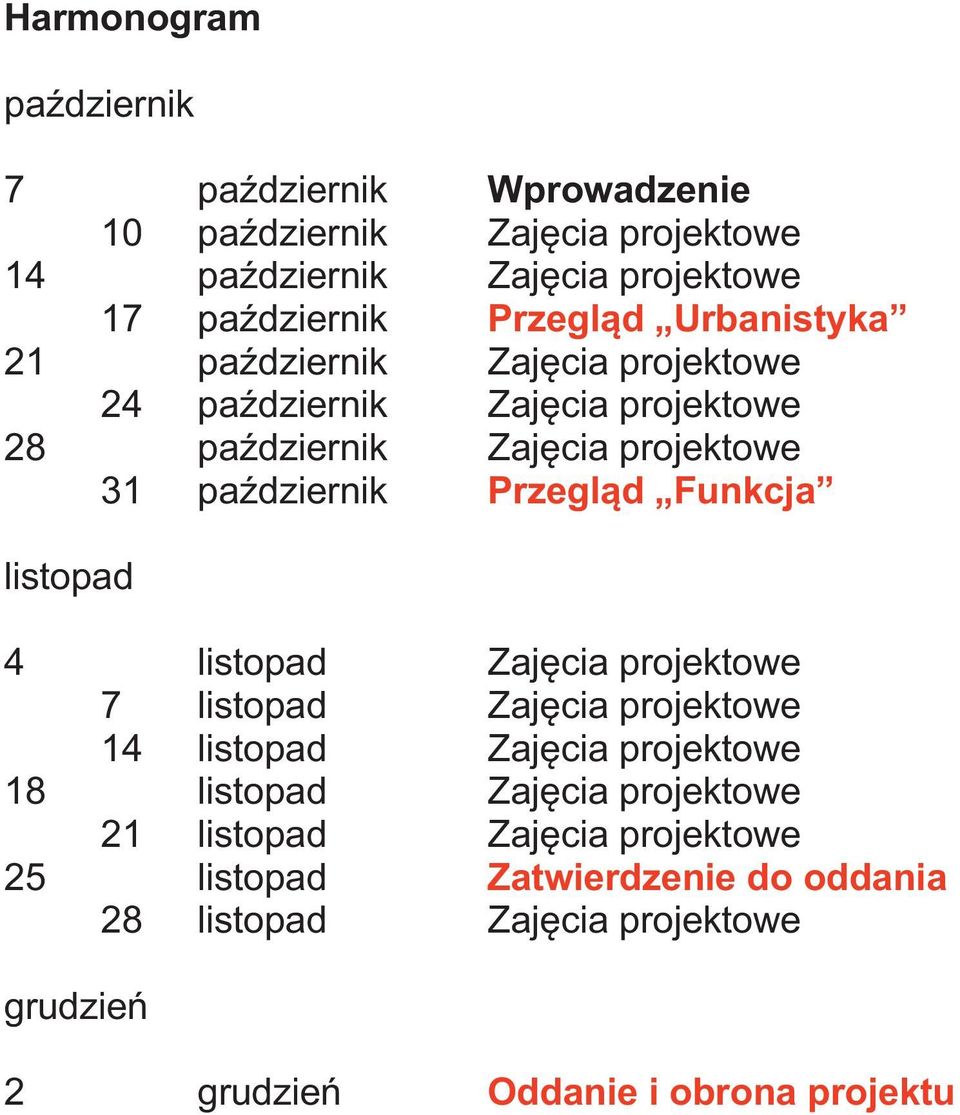

17 Harmonogram październik 7 październik Wprowadzenie 10 październik Zajęcia projektowe 14 październik Zajęcia projektowe 17 październik Przegląd Urbanistyka 21 październik Zajęcia projektowe 24 październik Zajęcia projektowe 28 październik Zajęcia projektowe 31 październik Przegląd Funkcja listopad 4 listopad Zajęcia projektowe 7 listopad Zajęcia projektowe 14 listopad Zajęcia projektowe 18 listopad Zajęcia projektowe 21 listopad Zajęcia projektowe 25 listopad Zatwierdzenie do oddania 28 listopad Zajęcia projektowe grudzień 2 grudzień Oddanie i obrona projektu
