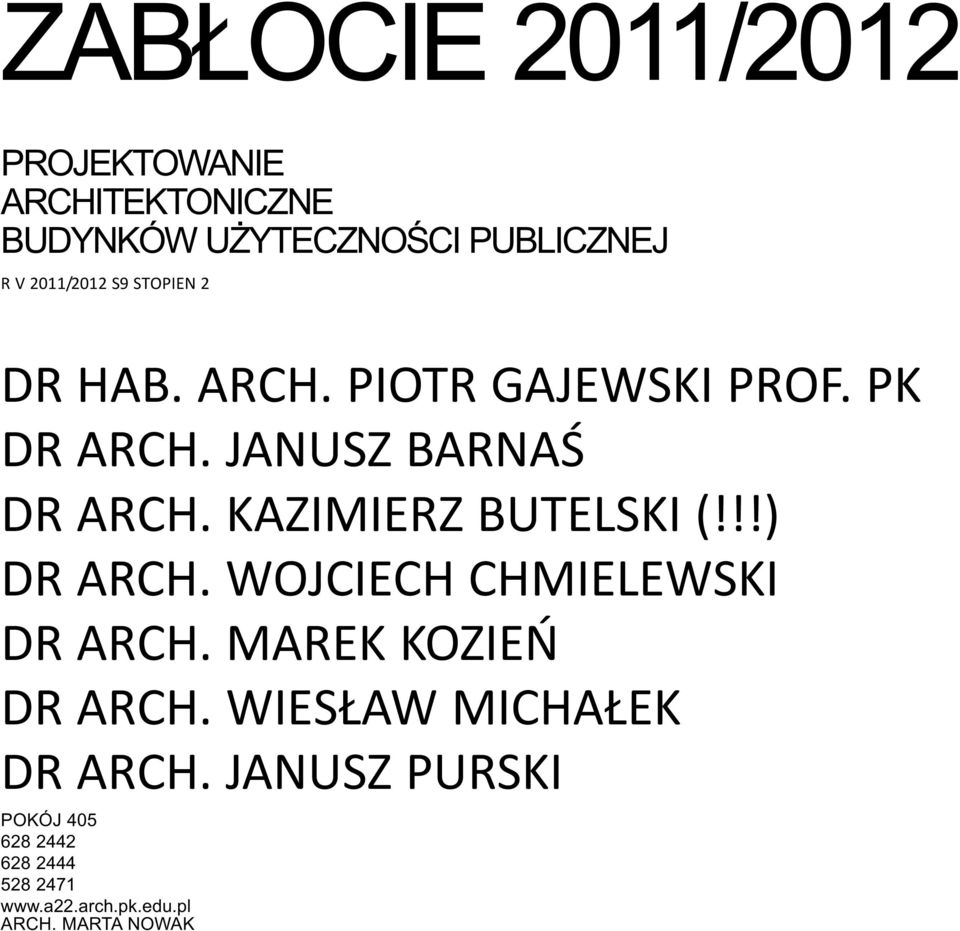

1 ZABŁOCIE 2011/2012 PROJEKTOWANIE ARCHITEKTONICZNE BUDYNKÓW UŻYTECZNOŚCI PUBLICZNEJ R V 2011/2012 S9 STOPIEN 2 DR HAB. ARCH. PIOTR GAJEWSKI PROF. PK DR ARCH. JANUSZ BARNAŚ DR ARCH. KAZIMIERZ BUTELSKI (!!!) DR ARCH. WOJCIECH CHMIELEWSKI DR ARCH. MAREK KOZIEŃ DR ARCH. WIESŁAW MICHAŁEK DR ARCH. JANUSZ PURSKI POKÓJ ARCH. MARTA NOWAK

KAZIMIERZ BUTELSKI (!!!) DR ARCH. WOJCIECH CHMIELEWSKI DR ARCH. MAREK KOZIEŃ DR ARCH.

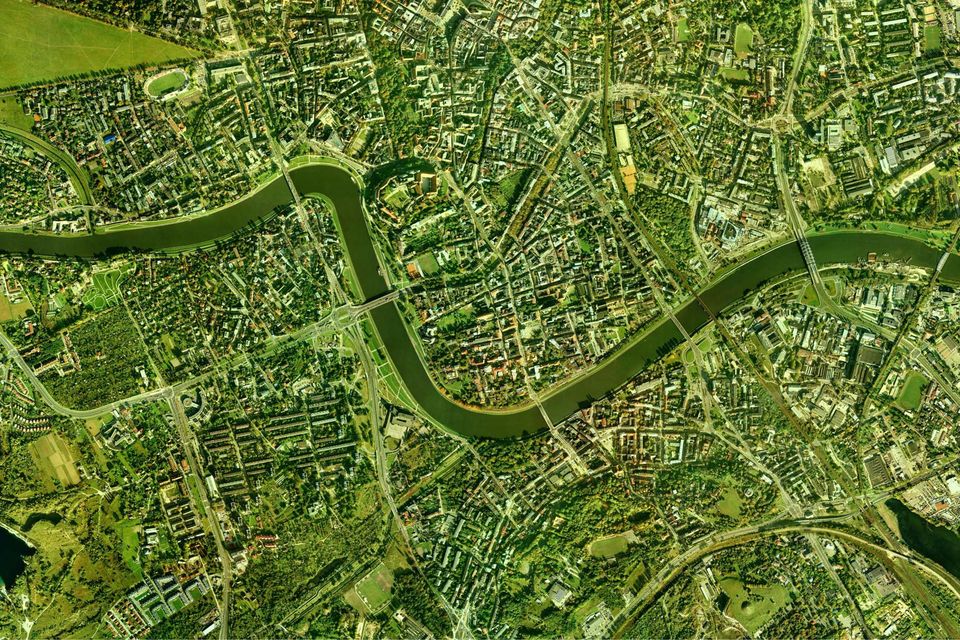

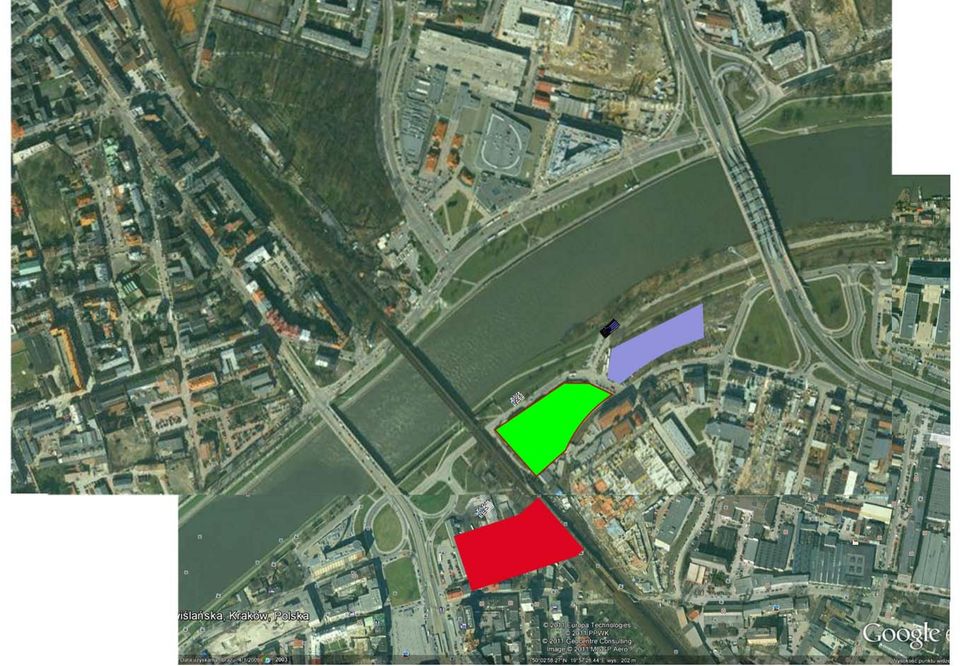

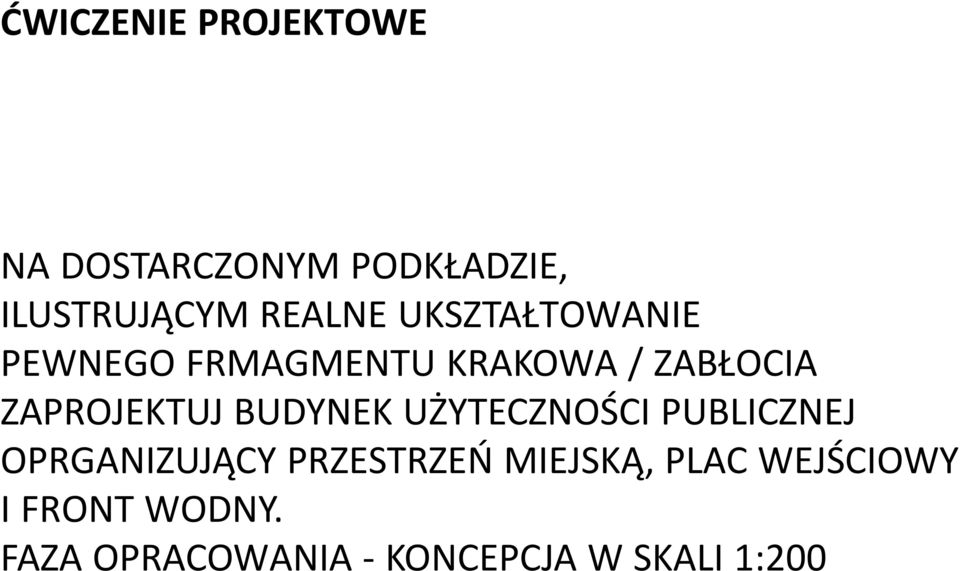

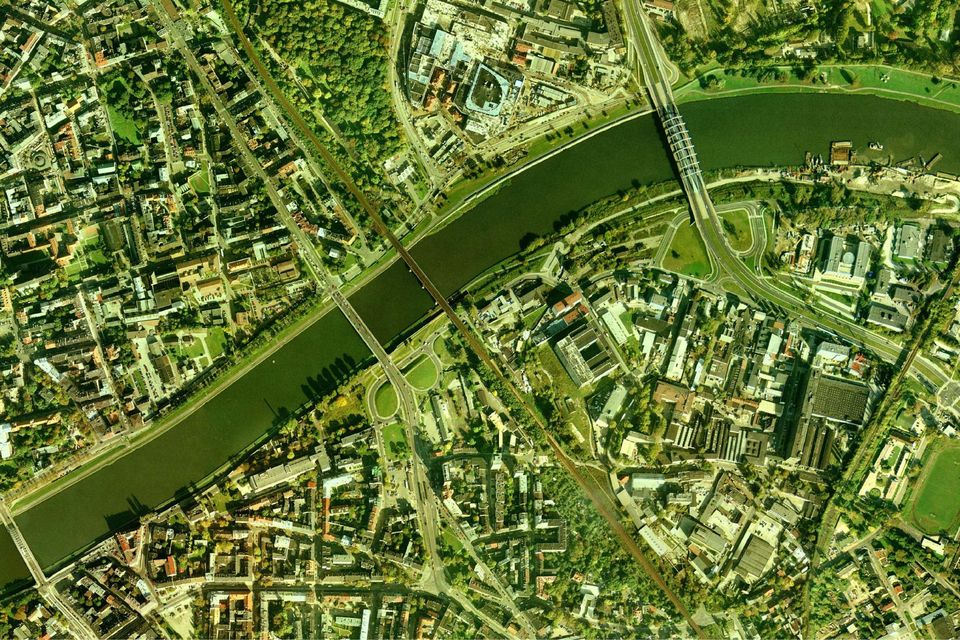

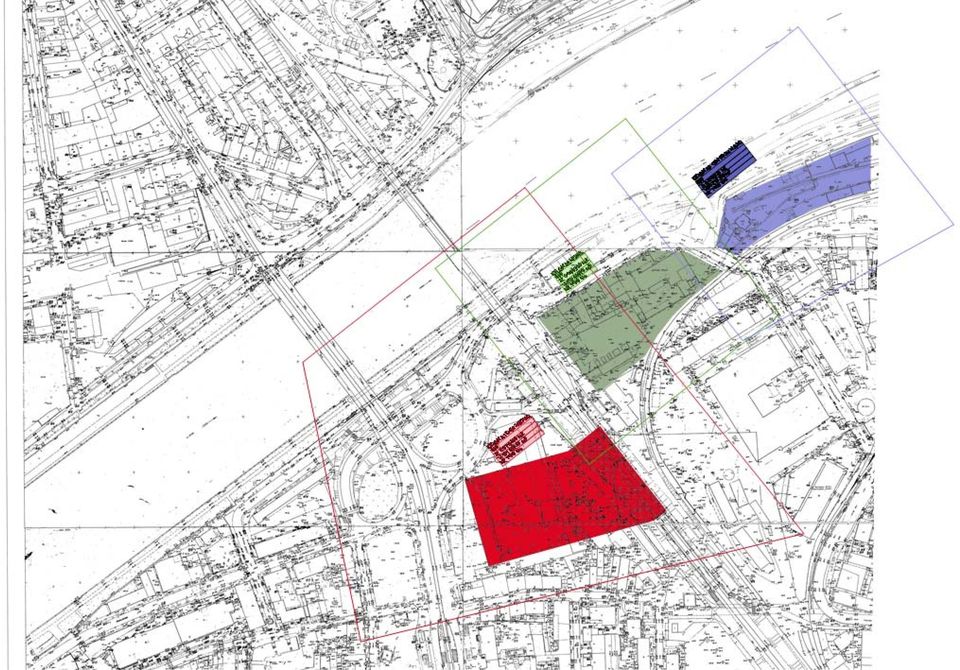

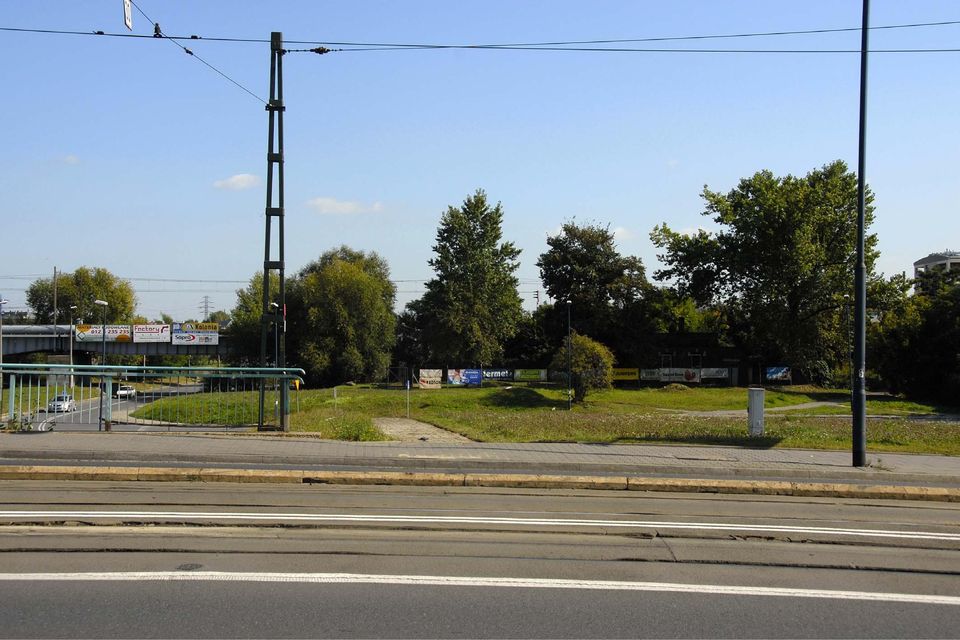

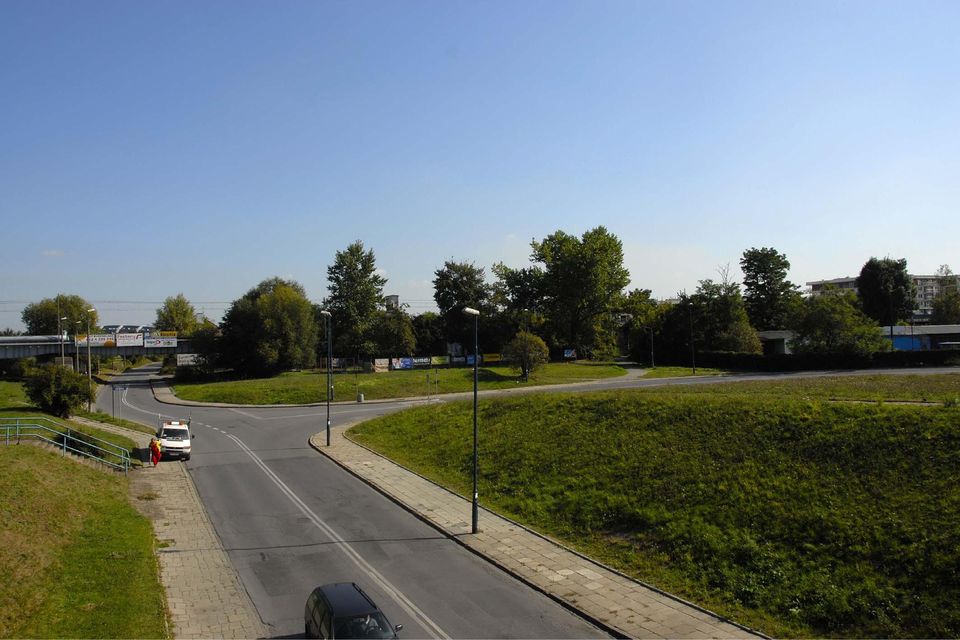

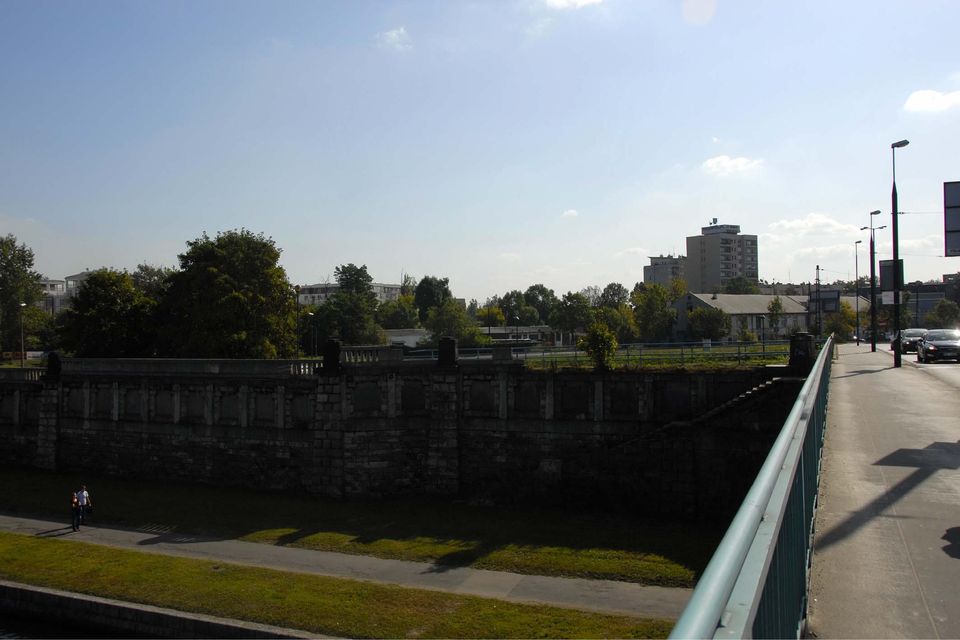

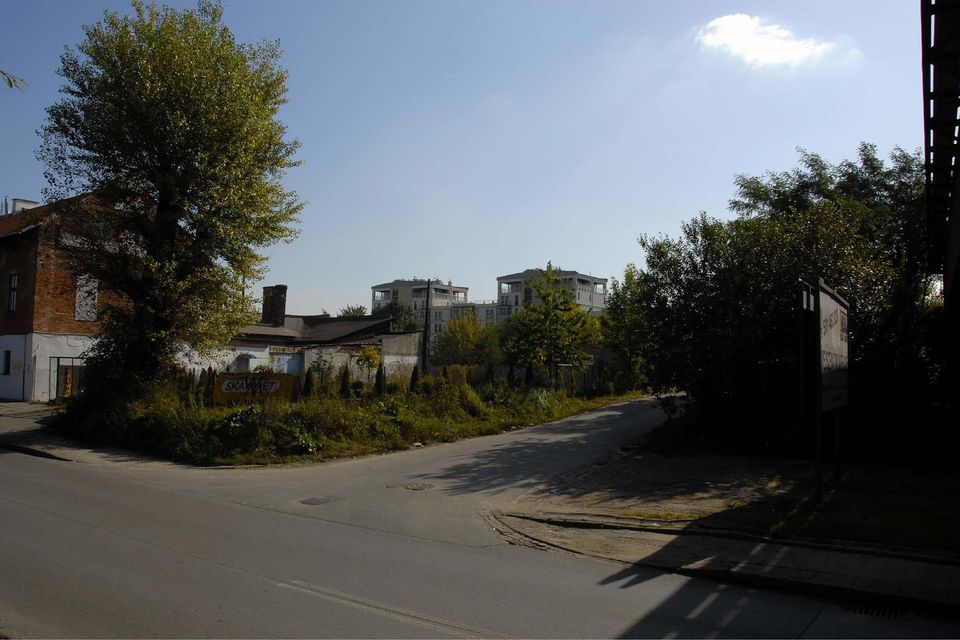

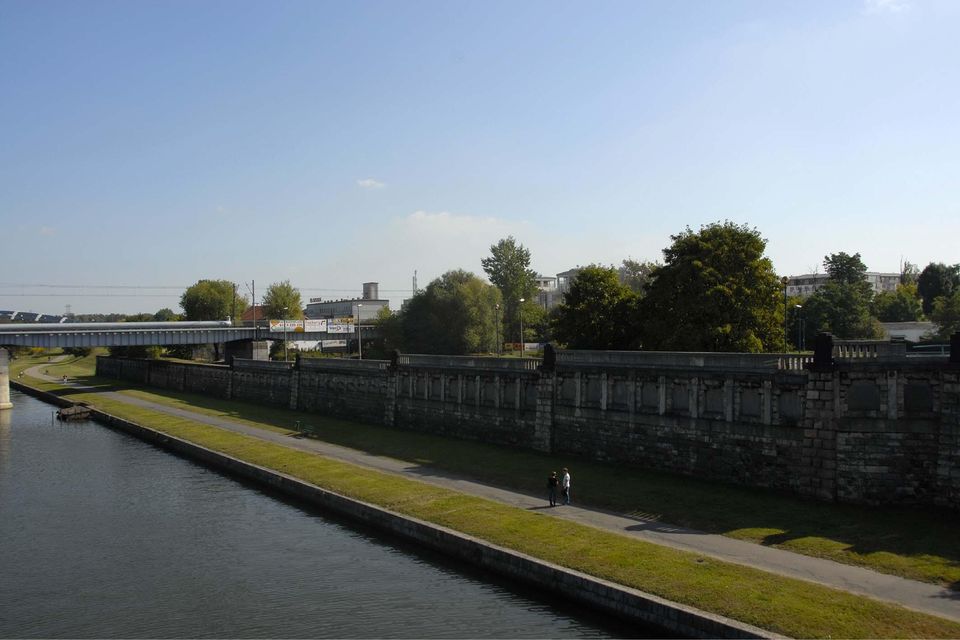

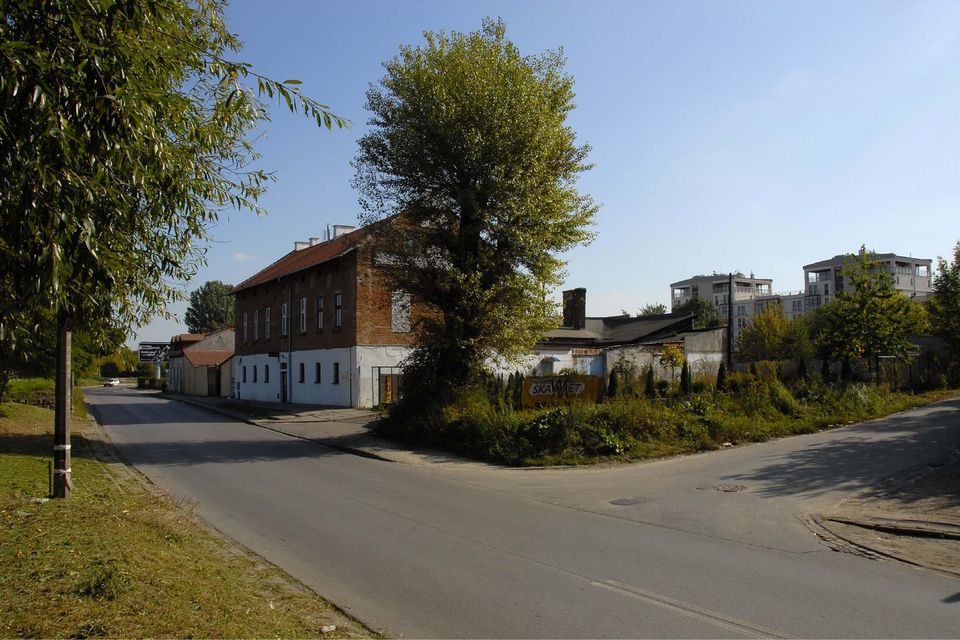

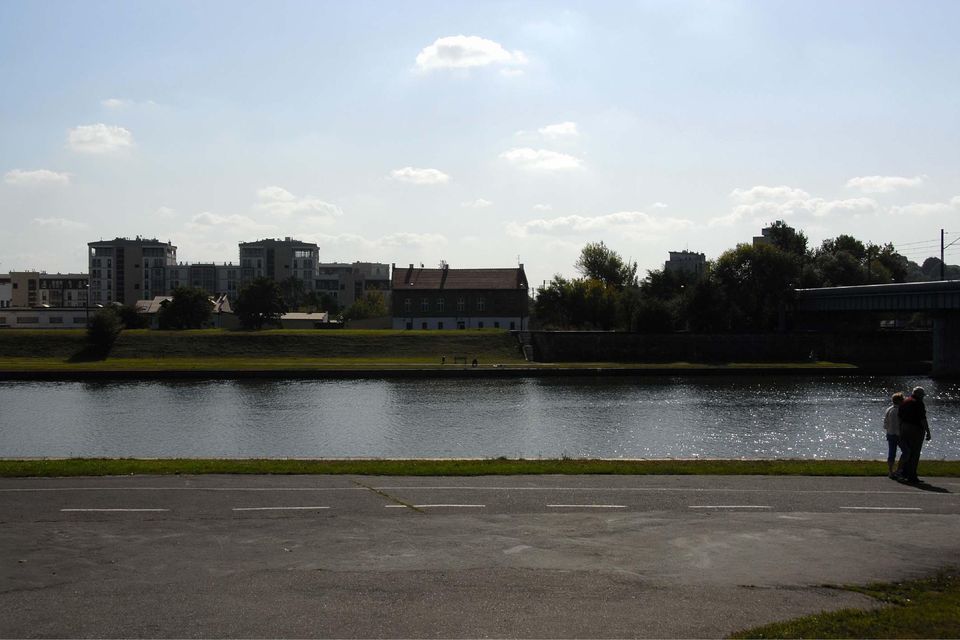

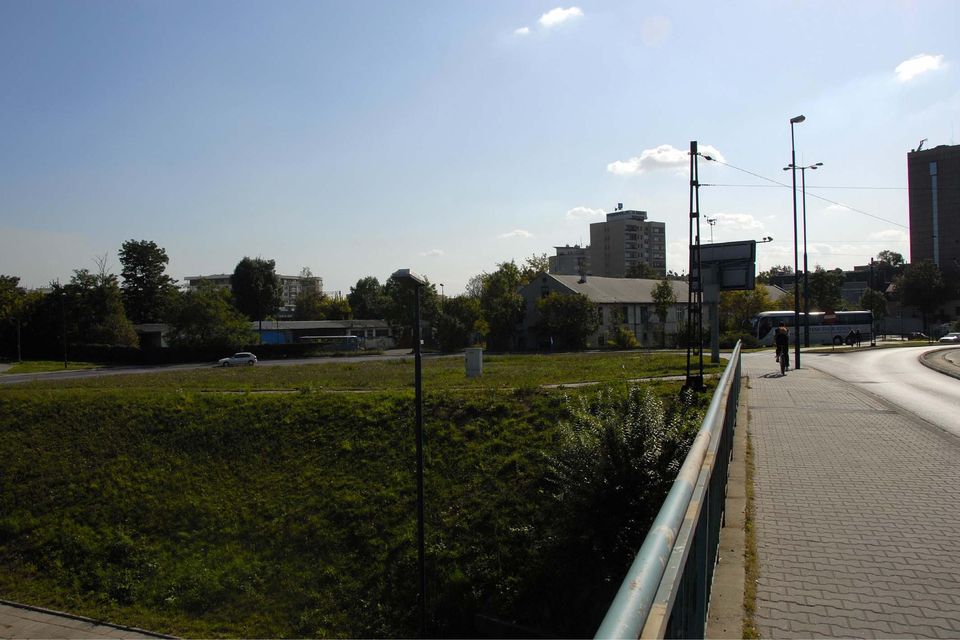

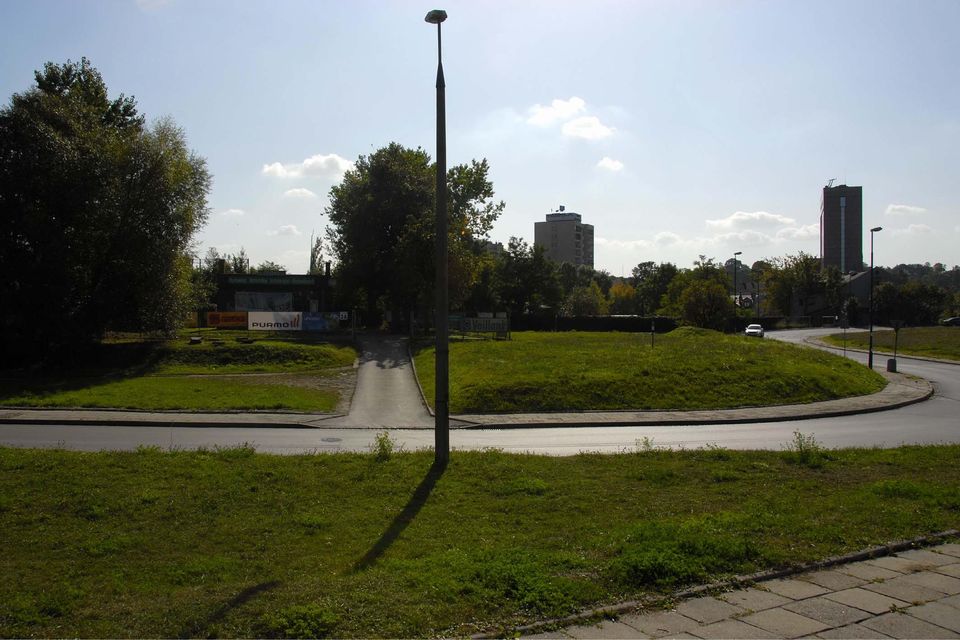

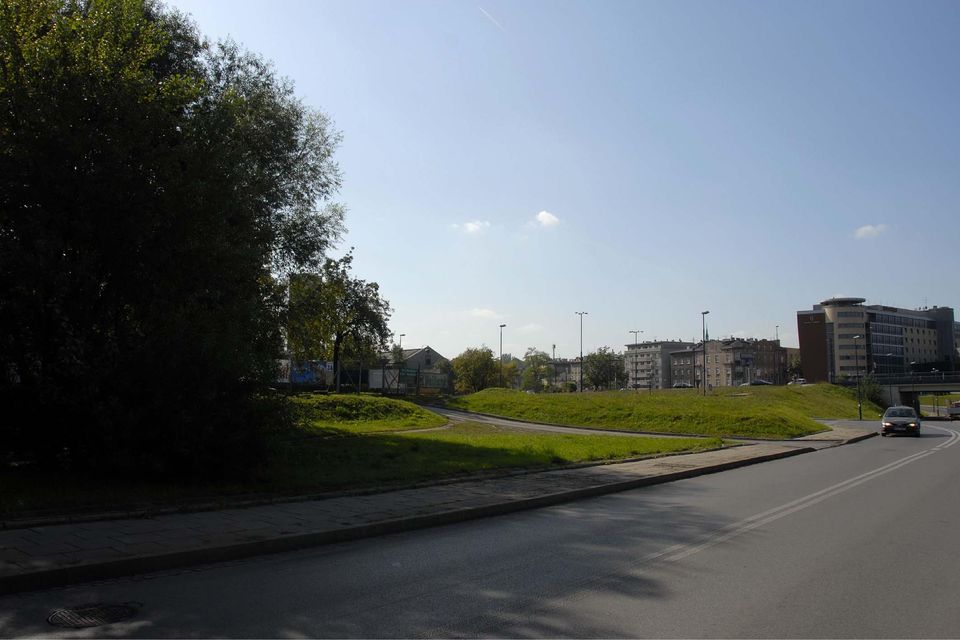

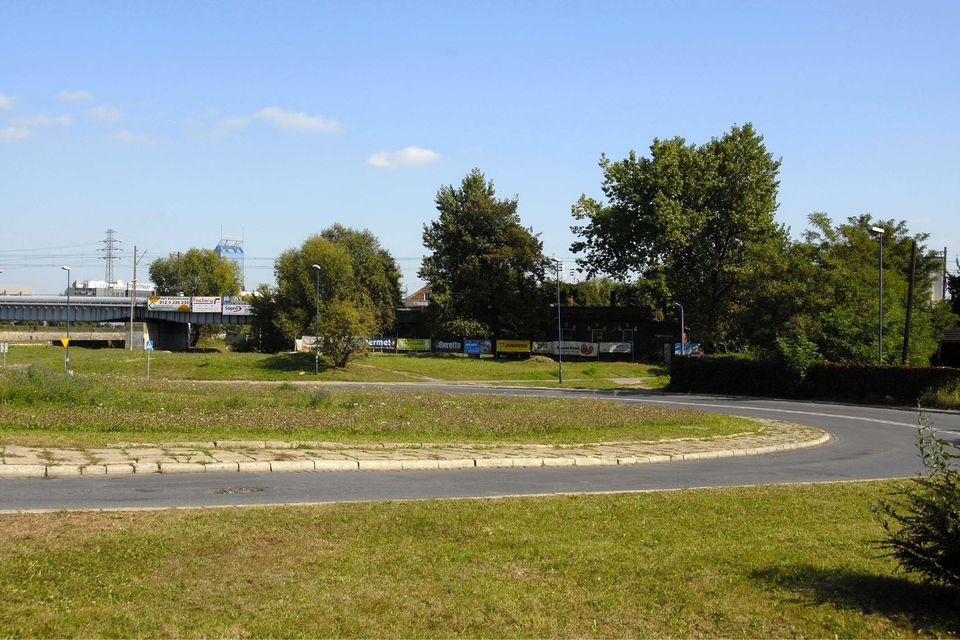

2 ĆWICZENIE PROJEKTOWE NA DOSTARCZONYM PODKŁADZIE, ILUSTRUJĄCYM REALNE UKSZTAŁTOWANIE PEWNEGO FRMAGMENTU KRAKOWA / ZABŁOCIA ZAPROJEKTUJ BUDYNEK UŻYTECZNOŚCI PUBLICZNEJ OPRGANIZUJĄCY PRZESTRZEŃ MIEJSKĄ, PLAC WEJŚCIOWY I FRONT WODNY. FAZA OPRACOWANIA - KONCEPCJA W SKALI 1:200

ZAPROJEKTUJ BUDYNEK UŻYTECZNOŚCI PUBLICZNEJ OPRGANIZUJĄCY

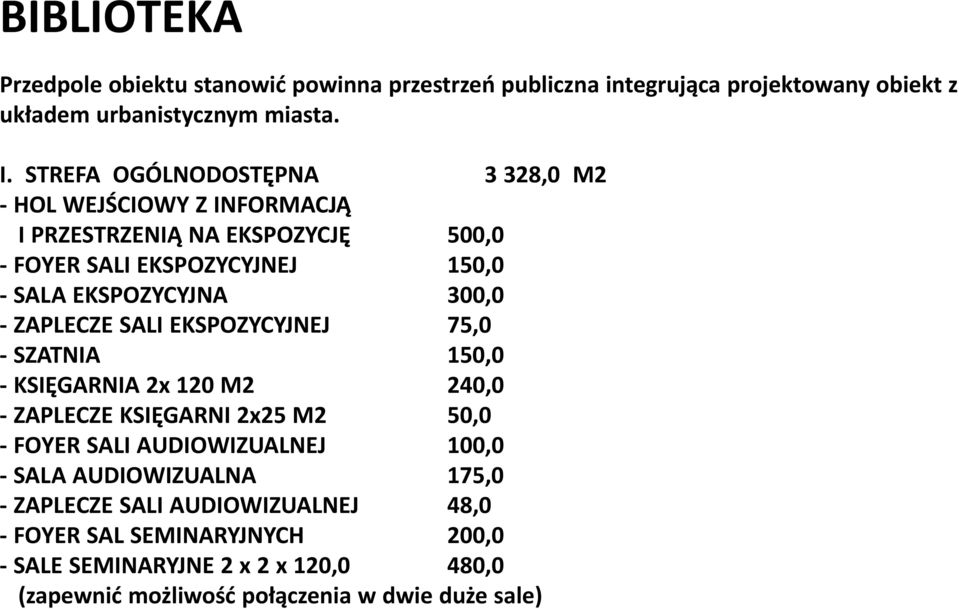

20 BIBLIOTEKA Przedpole obiektu stanowić powinna przestrzeń publiczna integrująca projektowany obiekt z układem urbanistycznym miasta. I. STREFA OGÓLNODOSTĘPNA 3 328,0 M2 - HOL WEJŚCIOWY Z INFORMACJĄ I PRZESTRZENIĄ NA EKSPOZYCJĘ 500,0 - FOYER SALI EKSPOZYCYJNEJ 150,0 - SALA EKSPOZYCYJNA 300,0 - ZAPLECZE SALI EKSPOZYCYJNEJ 75,0 - SZATNIA 150,0 - KSIĘGARNIA 2x 120 M2 240,0 - ZAPLECZE KSIĘGARNI 2x25 M2 50,0 - FOYER SALI AUDIOWIZUALNEJ 100,0 - SALA AUDIOWIZUALNA 175,0 - ZAPLECZE SALI AUDIOWIZUALNEJ 48,0 - FOYER SAL SEMINARYJNYCH 200,0 - SALE SEMINARYJNE 2 x 2 x 120,0 480,0 (zapewnić możliwość połączenia w dwie duże sale)

- ZAPLECZE SALI EKSPOZYCYJNEJ 75,0 - SZATNIA 150,0 - KSIĘGARNIA 2x 120 M2 240,0 - ZAPLECZE KSIĘGARNI 2x25 M2 50,0 - FOYER SALI AUDIOWIZUALNEJ 100,0 - SALA

21 - ZAPLECZE SAL SEMINARYJNYCH 2 x 30 60,0 - CZYTELNIA PRASY I CZASOPISM 160,0 - BAR KAWOWY 2 x ,0 - KAWIARENKA INTERNETOWA 100,0 - ZAPLECZE BARU KAWOWEGO 2x 24 48,0 - KĄCIK DLA DZIECI PALARNIA 72,0 - TOALETY 150,0 II. STREFA BIBLIOTECZNA 3 620,0 M2 - HOL WEWNĘTRZNY Z REJESTRACJĄ I KONTROLĄ CZYTELNIKÓW 134,0 - KATALOGI 80,0 - WYPOŻYCZALNIA KSIĄŻEK 90,0 - CZYTELNIA KSIĄŻEK 720,0 - MAGAZYN OGÓLNODOSTĘPNY KSIĄŻEK 360,0 (związany z czytelnią książek) - CZYTELNIA CZASOPISM 300,0 - PODRĘCZNY MAGAZYN CZASOPISM 120,0 - PUNKT KSERO 40,0 - STANOWISKA KOMPUTEROWE 180,0 - CZYTELNIA INDYWIDUALNA 70,0

22 MEDIATEKA 350,00 - MAGAZYNY ZBIORÓW 1 080,0 -TOALETY 96,0 III. STREFA ADMINISTRACYJNA I ZARZĄDZANIA ZBIORAMI 150,0 - POKOJE BIUROWE 3 x 15,0 M2 45,0 - POMIESZCZENIA OPRACOWYWANIA I KONSERWACJI ZBIORÓW 3 x 15,0 45,0 - POMIESZCZENIE SOCJALNE Z KUCHENKĄ I ANEKSEM WYPOCZYNKOWYM 36,0 - TOALETY 24,0 IV. ZESPÓŁ POM. TECHNICZNYCH I POMOCNICZYCH 448,0 M2 -POMIESZCZENIA TECHNICZNE (wentylatornia, przyłącza mediów) 300,0 - MAGAZYN SPRZĘTU 100,0 - POMIESZCZENIA NA SPRZĘT PORZĄDKOWY 24,0 - PODRĘCZNY WARSZTAT 24,0 Razem powierzchnia programowana 7554 oraz dodatek na komunikację 12% 906 Razem powierzchnia użytkowa 8460

23 oraz dodatek na konstrukcję 14 % 1184 Razem powierzchnia całkowita 9644 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10% W projekcie trzeba uwzględnić parkingi czasowe w liczbie 10 stanowisk oraz parkingi podziemne pod całą powierzchnią projektowanego budynku. Należy też przewidzieć urządzenia terenowe zgodnie z potrzebami oraz zaprojektować zieleń miejską i małą architekturę.

24 HOTEL Przedpole obiektu stanowić powinna przestrzeń publiczna integrująca projektowany obiekt z układem urbanistycznym miasta. CZĘŚĆ RECEPCYJNA 400 M2 RECEPCJA 100 HALL 250 WC 50 CZĘŚĆ USŁUGOWA 1140 M2 KAWIARNIA 150 ZAPLECZE KAWIARNI 100 RESTAURACJA 250 ZAPLECZE RESTAURACJI 150 KIOSK 30 KANTOR 30 KWIACIARNIA 30 BASEN Z SZATNIAMI 400 POM.TECHN.BASENU 100

25 CZĘŚĆ MIESZKALNA JEDNOSTEK MIESZKALNYCH 2-OSOB. (14+4+3) WĘZŁY PIĘTROWE 60 ADMINISTRACJA 5 POKOI BIUROWYCH 60 POMIESZCZENIA TECHNICZNE 268 WYMIENNIKOWNIA 100 KLIMATYZATORNIA 150 TRAFO 12 POM. PRZYŁĄCZY 16 Razem powierzchnia programowana 5368 oraz dodatek na komunikację 15% 805 Razem powierzchnia użytkowa 6173 oraz dodatek na konstrukcję 15 % 926 Razem powierzchnia całkowita 7099 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%

26 W projekcie trzeba uwzględnić parkingi czasowe w liczbie 10 stanowisk oraz parkingi podziemne pod całą powierzchnią projektowanego budynku. Należy też przewidzieć urządzenia terenowe zgodnie z potrzebami oraz zaprojektować zieleń miejską i małą architekturę.

27 MUZEUM NAUKI. A. Cześć wejściowa i wystawiennicza 2950 Foyer 300 Szatnie 150 Sklep 100 Kasa i recepcja 30 Wystawy zmienne 1250 Agora 800 Dla najmłodszych 190 Magazyn sklepu 50 Zaplecze dla najmłodszych 20 Pomieszczenie ochrony 15 Pok. pierwszej pomocy 15 Pokój śniadaniowy 30 B. Cześć wystawiennicza 3990 Wystawy stałe 3220 Pracownie laboratoria szkolne 3X WC 80 Zaplecze laboratorium 20

28 Zaplecze laboratorium 40 Zaplecze środki czystości 20 Pracowania 3X Zaplecze pracowni 3X20 60 Studio radiowe 60 Studio telewizyjne 60 Dyspozytornia poczty 40 Pokój śniadaniowy 30 C. Część konferencyjno biurowa 1732 Hall foyer 200 Sala audytoryjno konferencyjna 2X Sala audytoryjna 400 Cafeteria z zapleczem 250 Sekretariat 60 Gabinety dyrekcji 3x16 30 Salka konferencyjna ` ` 60 Pokój biurowy 10x Archiwum 90 Biblioteka 90 Pokój śniadaniowy 30 Serwerownia 30

29 Pokój gościnny 3x33 99 D. Część magazynowa i pomocnicza 2050 Hala magazynowo rozładowcza 1500 Wjazd z rampą TIR 10 Warsztat elektromechaniczny 60 Warsztat elektroniczny 60 Warsztat metalowo spawalniczy 70 Warsztat stolarski 60 Pracowania montażowa 70 BMS 70 Szatnia pracowników 30 Zaplecze sanitarne wc, prysznice 30 Węzeł. C.O. 30 Rozdzielnia prądu 30 Wentylatornia 30 E. Planetarium 465 Wejście i foyer planetarium 70 Planetarium 150 Śluza świetlna 60

30 Pom. laserów i komputerów 30 Pokój kontrolny 15 Archiwum 110 Serwerownia 20 WC 20 Razem powierzchnia programowana oraz dodatek na komunikację 10% 1119 Razem powierzchnia użytkowa oraz dodatek na konstrukcję 12 % 1477 Razem powierzchnia całkowita Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10% Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%.W projekcie trzeba uwzględnić parkingi czasowe w liczbie 10 stanowisk oraz parkingi podziemne pod całą powierzchnią projektowanego budynku. Należy też przewidzieć urządzenia terenowe zgodnie z potrzebami oraz zaprojektować zieleń miejską i małą architekturę.

31 HARMONOGRAM X WTOREK 4 OTWARCIE ZAJĘĆ, SPRAWDZENIE LIST, WPROWADZENIE DO TEMATYKI SEMESTRU ZIMOWEGO, XI PIĄTEK 07 WTOREK 11 PIĄTEK 14 WTOREK 18 PIĄTEK 21 WTOREK 25 PIĄTEK 28 PIĄTEK 4 WTOREK 8 WTOREK 15 PIĄTEK 18 WTOREK 22 PIĄTEK 25 WTOREK 29 PREZENTACJA PROGRAMÓW I WYMAGAŃ, PODZIAŁ NA GRUPY WIZJA LOKALNA PRZEGLĄD PROBLEMATYKI URBANISTYCZNEJ I IDEI ARCHITEKTONICZNEJ ZAGOSPODAROWANIE TERENU 1:500, STUDIUM BRYŁOWE AKSONOMETRIA UKŁADU URBANISTYCZNEGO, PERSPEKTYWY, IDEOGRAMY OMÓWIENIE PRZEGLĄDU

32 XII PIĄTEK 2 OMÓWIENIE PRZEGLĄDU WTOREK 6 PIĄTEK 9 WTOREK 13 PRZEGLĄD STANU ZAAWANSOWANIA PROJEKTU, RZUTY, PRZEKROJE (MIŃ 2) ELEWACJE 1:200, DETAL FASADY ZEWNĘTRZNEJ 1:20, SYTUACJA 1:500, I PIĄTEK 16 WTOREK 20 WTOREK 3 WTOREK 10 PIĄTEK 13 WTOREK 17 PIĄTEK 20 PERSPEKTYWA Z LOTU PTAKA LUB AKSONOMETRIA, PERSPEKTYWA (WIZUALIZACJA Z POZIOMU CZŁOWIEKA), WIZUALIZACJA ISTOTNEJ PRZESTRZENI WNĘTRZA BUDYNKU, ZESZYT SZKICÓW OMÓWIENIE PRZEGLĄDU PRZEGLĄD PROJEKTÓW I ZATWIERDZENIE DO OPRACOWANIA GRAFICZNEGO PEŁNEGO ZAKRESU PROJEKTOWEGO OBEJMUJĄCEGO:SYTUACJA 1:500, PERSPEKTYWA Z LOTU PTAKA LUB AKSONOMETRIA, ODRĘCZNY RYSUNEK PERSPEKTYWICZNY Z POZIOMU CZŁOWIEKA, WIZUALIZACJA KOMPUTEROWA WPISUJĄCA BUDYNEK W ZDJĘCIE OTOCZENIA, WIZUALIZACJA ISTOTNEJ PRZESTRZENI WNĘTRZA BUDYNKURZUTY, PRZEKROJE (MIŃ 2), ELEWACJE 1:200, DETAL FASADY ZEWNĘTRZNEJ 1:20, ZESZYT SZKICÓW, OPIS TECHNICZNY

33 WTOREK 24 ODDANIE PROJEKTU (OBRONA). ODDANIE PROJEKTÓW, W PEŁNYM ZAKRESIE PROJEKTOWYM NA PLANSZACH 100X 70 CM, + OPISANY CD Z KOMPLETEM RYSUNKÓW W FORMATACH TIFF- 300 DPI ORAZ OSOBNYM PLIKIEM FORMATU DOC Z SYNTEZĄ OPISU TECHNICZNEGO MAX 500 SŁÓW, + ZESZYT A4 Z POMNIEJSZONYMI PLANSZAMI PROJEKTOWYMI I OPISEM TECHNICZNYM. PIĄTEK 27 (WARSZAWSKA) ODDANIE PROJEKTU (OBRONA)

34 ZAKRES OPRACOWANIA 1. SYTUACJA 1:500 POŁOŻENIE BUDYNKU NA OTRZYMANYM PODKŁADZIE SYT.WYS., DOJŚCIA PIESZE I DOJAZDY DLA KLIENTÓW I OBSŁUGI BUDYNKU, DOJAZDY TECHNICZNE, MIEJSCA POSTOJOWE W ILOŚCI WYNIKAJĄCEJ Z PROGRAMU. ZIELEŃ ISTNIEJĄCA I PROJEK- TOWANA NISKA I WYSOKA, OZNACZONE WSZYSTKIE WEJŚCIA I WJAZDY DO BUDYNKU, PEŁNA INFORMACJA WYSOKOŚCIOWA; ROZWIĄZANIA KOMUNIKACYJNE MUSZA ZACHOWYWAĆ NORMATYWNE PARAMETRY (SZEROKOŚCI I PRZEŚWITY PRZEJAZDÓW, SPADKI,PROMIENIE SKRĘTU) 2. RZUTY 1:200 KOMPLETNA I SPÓJNA Z POZOSTAŁYMI RYSUNKAMI INFORMACJA O STRUKTURZE BUDOWLANEJ OBIEKTU (ŚCIANY, SCHODY, EWAKUACJA, DYLATACJE, ROZWIĄZANIA DLA OSÓB NIEPEŁNOSPRAWNYCH) WRAZ Z WYMIARAMI OSI KONSTRUKCYJNYCH I NANIESIONYMI POZIOMAMI, OPISY WSZYSTKICH POMIESZCZEŃ NA RZUCIE LUB W TABELCE 3. PRZEKROJE 1:200 WYJAŚNIAJĄCE PRZYJĘTE ROZWIĄZANIA PRZESTRZENNE I KONSTRUKCYJNE Z OPISAMI WYSOKOŚCI I PRZEGRÓD ZEWNĘTRZNYCH, ZRÓŻNICOWANIE STRUKTUR PIONOWYCH I POZIOMYCH, ROZWIĄZANIA ODPROWADZANIA WÓD OPADOWYCH 4. ELEWACJE 1:200 SPÓJNE Z POZOSTAŁYMI RYSUNKAMI, UKAZUJĄCE PRZY POMOCY WALORU LUB KOLORU WYRAZ ARCHITEKTONICZNY I TEK- TONIKĘ, PODZIAŁY OKIEN, PODZIAŁY OKŁADZIN, ZRÓŻNICOWANIE WYKOŃCZEŃ MATERIAŁOWYCH

35 5. DETAL 1:20 WSKAZANY PRZEZ PROWADZĄCEGO 6. PERSPEKTYWA LUB AKSONOMETRIA PERSPEKTYWA ODRĘCZNA NA KONSTRUOWANYM METODAMI GEOMETRII WYKREŚLNEJ PODKŁADZIE AKSONOMETRIA 1: OPIS I KSIĄŻKA SZKICÓW - OPIS ZAŁOŻEŃ KOMPOZYCYJNYCH Z ICH UZASADNIENIEM - OPIS FUNKCJONALNY LOKALIZACJI (DOJŚCIA, DOJAZDY) - OPIS FUNKCJONALNY BUDYNKU (SPOSÓB ORGANIZACJI POSZCZEGÓLNYCH FUNKCJI W BUDYNKU ORAZ KOMUNIKACJA MIĘDZY NIMI) - OPIS ROZWIĄZAŃ TECHNICZNYCH I MATERIAŁOWYCH KONSTRUKCJI, WYKOŃCZEŃ WEWNĘTRZNYCH I ZEWNĘTRZNYCH - DANE PRZYJĘTYCH WIELKOŚCI POWIERZCHNI
