Rozbudowa bazy noclegowej i rehabilitacyjnej Busku Zdroju, przebudowa i rozbudowa budynku Nr 3

Transkrypt

1 Jednostka projektowania: Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax , Egzemplarz Symbol projektu: Faza opracowania: Koncepcja Symbol opracowania: K/A/01 Tom: Zeszyt: Nazwa obiektu budowlanego: Rozbudowa bazy noclegowej i rehabilitacyjnej Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 w 21 WSzU-R SP ZOZ w Numery ewidencyjne działek: ul. Rzewuskiego 8, Busko-Zdrój Nazwa i adres Inwestora: 21 Wojskowy Szpital Uzdrowiskowo-Rehabilitacyjny SP ZOZ, Busko-Zdrój, ul. Rzewuskiego 8 Nazwa opracowania: Koncepcja funkcjonalno-przestrzenna BranŜa: Architektura Zespół projektowy: BranŜa Imię i nazwisko Numer uprawnień Data Podpis Architektura Projektował: mgr inŝ. arch. Wojciech Kurzeja KL-234/ Projektował: mgr inŝ. arch. Wawrzyniec Kuc RP-UPR.514/91

2 Rozbudowa bazy noclegowej i rehabilitacyjnej w 21 WSzU-R SP ZOZ w Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 Opis techniczny Spis treści: 1. Przedmiot inwestycji 2. Istniejący stan zagospodarowania działki 3. Projektowane zagospodarowanie działki 4. Podstawowe załoŝenia technologii uŝytkowania obiektu 5. Funkcja obiektu 6. Rozwiązania technologiczno materiałowe 1

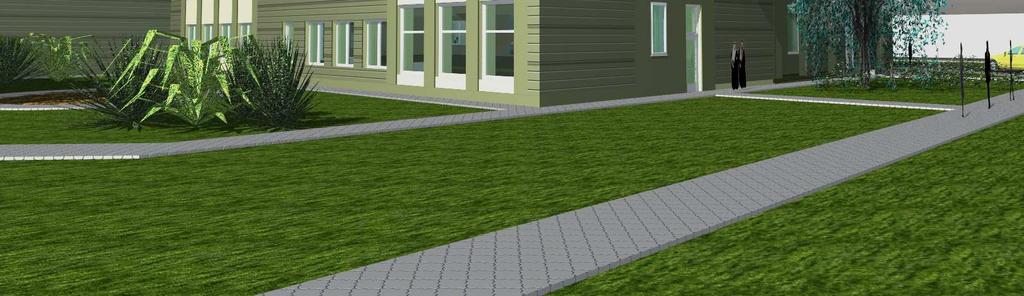

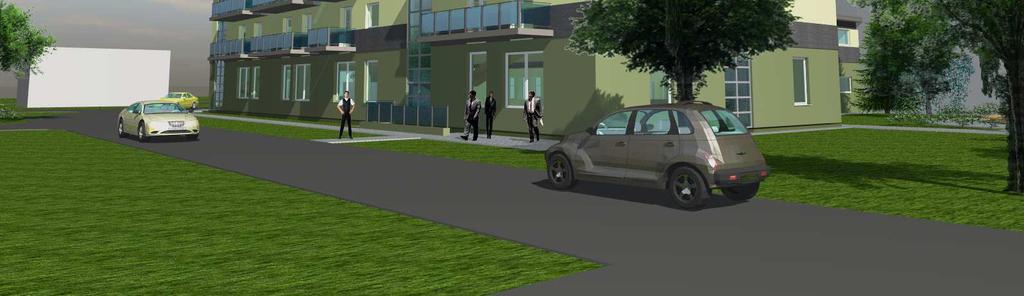

3 Rozbudowa bazy noclegowej i rehabilitacyjnej w 21 WSzU-R SP ZOZ w Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 Opis techniczny 1. Przedmiot inwestycji Przedmiotem inwestycji jest zagospodarowanie terenu dla rozbudowy bazy noclegowej i rehabilitacyjnej w 21 Wojskowym Szpitalu Uzdrowiskowo - R ehabilitacyjnym SP ZOZ w Busku Zdroju. Przewiduje się rozbudowę istniejącego kompleksu o budynek szpitalny z zapleczem zabiegowym. 2. Istniejący stan zagospodarowania działki Zagospodarowanie działki stanowi kompleks budynków 21 WSzU-R. 3. Projektowane zagospodarowanie działki Budynek zlokalizowany jest w części zachodniej kompleksu budynków WSzU -R na ul. Rzewuskiego 8 w Busku- Zdroju. W szczególności inwestycja obejmuje: w zakresie naziemnych obiektów kubaturowych adaptację i rozbudowę budynku administracyjnego nr 3 oraz budowę przewiązki łączącej go z istniejącym budynkiem wielofunkcyjnym nr 21 w zakresie układu komunikacyjnego budowę pieszych ciągów komunikacyjnych wewnątrz działki. w zakresie zagospodarowania zielenią załoŝenie trawników 4. Podstawowe załoŝenia technologii uŝytkowania obiektu Lokalizacja obiektu w części zachodniej kompleksu. Wejście główne do budynku zlokalizowane na kondygnacji parteru od strony północnej i 2

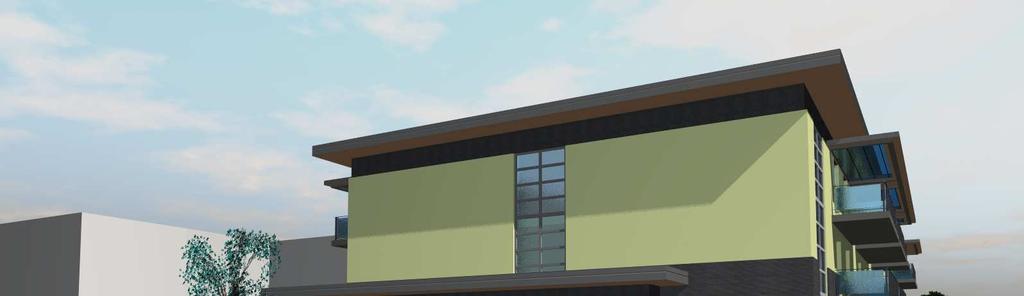

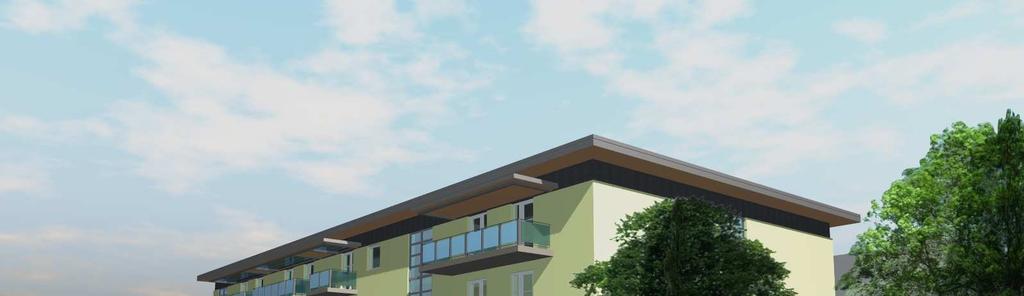

4 Rozbudowa bazy noclegowej i rehabilitacyjnej w 21 WSzU-R SP ZOZ w Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 Opis techniczny południowej obiektu. Budynek 3 kondygnacyjny, częściowo podpiwniczony składa się z: - kondygnacji parteru obejmującej gabinety lekarskie, zakład przyrodoleczniczy - pokoje szpitalne - kondygnacja piwnic przeznaczona na pomieszczenia socjalno-sanitarne pracowników, pomieszczenia o charakterze magazynowo-gospodarczym oraz techniczno-technologiczne związane z funkcjonowaniem obiektu. Ponadto przewiduje się projekt łącznika umoŝliwiający bezkolizyjne połączenie kompleksu szpitala z planowanym budynkiem. POWIERZCHNIA UśYTKOWA 2834,37 PIWNICA 377,06 PARTER 1014,07 1 PIĘTRO 826,52 2 PIĘTRO 616,72 POWIERZCHNIA ZABUDOWY 1224,56 Pokoje 2 osobowe 32 KUBATURA 11217,83 m3 5. Funkcja obiektu Obiekt przystosowany będzie do obsługi następujących funkcji: a) rehabilitacyjnej (zespół zabiegowy: fizykoterapia, balneologia, bicz szkocki, sala rehabilitacyjna, krioterapia miejscowa) b) administracyjnej (administracja zakładu, gabinety lekarskie) 3

5 Rozbudowa bazy noclegowej i rehabilitacyjnej w 21 WSzU-R SP ZOZ w Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 Opis techniczny c) szpitalnej (pokoje szpitalne) d) socjalnej (zespół pomieszczeń sanitarno-socjalnych dla pracowników) e) Zespół pomieszczeń magazynowo-technicznych ad. a) Usługi rehabilitacji medycznej cieszą się bardzo duŝym powodzeniem tu leczonych pacjentów. Planuje się następujący zespół gabinetów zabiegowych: Parter - krioterapia miejscowa (1 gabinet) - fizykoterapia (11 gabinetów) - balneologia (20 gabinety) - bicz szkocki - sala rehabilitacyjna ad. b) Zespół pomieszczeń administracyjnych: Parter: - pokoje biurowe (3 pokoje) - gabinet lekarski ad. c) Funkcja szpitalna I piętro - pokoje szpitalne dwuosobowe z węzłem sanitarnym (15 pokoi) II piętro - pokoje szpitalne dwuosobowe z węzłem sanitarnym (17 pokoi) ad. d) 4

6 Rozbudowa bazy noclegowej i rehabilitacyjnej w 21 WSzU-R SP ZOZ w Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 Opis techniczny Funkcja socjalna: Piwnica: - zespół pomieszczeń szatniowych personelu, Parter: - pomieszczenie socjalne personelu ad. e) Zespół pomieszczeń magazynowo-technicznych Piwnica: - Pomieszczenia magazynowo-gospodarcze - Pomieszczenie techniczne, I piętro: - Magazyny bielizny czystej (1 pomieszczenie) - Magazyny bielizny brudnej (1 pomieszczenie) - Pomieszczenia gospodarcze (2 pomieszczenia) II piętro: - Magazyny bielizny czystej (1 pomieszczenie) - Magazyny bielizny brudnej (1 pomieszczenie) 6. Rozwiązania technologiczno materiałowe: - Fundamenty: projektowane- w formie stóp Ŝelbetowych - Projektowane ściany z cegły kratówki - Tynki: zewnętrzne cienkowarstwowe STO wewnętrzne cementowo-wapienne; - Posadzki: Gres - pomieszczenia sanitarne wykładzina dywanowa - pomieszczenia hotelowe - Okładziny ścian: pomieszczenia sanitarne płytki ceramiczne glazurowane do pełnej 5

7 Rozbudowa bazy noclegowej i rehabilitacyjnej w 21 WSzU-R SP ZOZ w Busku Zdroju, przebudowa i rozbudowa budynku Nr 3 Opis techniczny wysokości ponad poziom posadzki; - Powłoki dekoracyjne: ściany i sufity - farby lateksowe, akrylowe w kolorach pastelowych i półpełnych; - Izolacje : termiczne polistyren spieniony ekstrudowany i styropian, wełna mineralna akustyczne wełna mineralna przeciwwilgociowe emulsje Sopro w pom. mokrych, masa Ceresit ściany piwnic 6

8 Zestawienie powierzchni piwnic Powierzchnia U01 26,24 U02 Pom.gospodarcze 22,9 U03 Pom. techniczne 140,23 U04 26,22 U05 Komunikacja 99,17 U06 Szatnia męska 31,29 U07 Szatnia damska 31,01 Razem 377,06

9 Zestawienie powierzchni parteru Powierzchnia G01 26,24 G02 Komunikacja 38,66 G03 Pokój socjalny personelu 16,45 G04 Gabinet kierownika zabiegów przyrod. 28,36 G05 Balneologia 59,36 G06 Bicz szkocki 32,76 G07 Balneologia 59,87 G08 26,21 G09 Komunikacja 100,32 G10 WC męskie personelu 7,04 G11 WC damskie personelu 7,04 G12 WC męskie 10,52 G13 WC damskie 10,52 G14 Wypoczywalnia 25,44 G15 Fizykoterapia 108,5 G16 Sala rehabilitayjna 175,07 G17 WC niepełnosprawnego 6,39 G18 Krioterapia miejscowa 9,42 G19 Magazyn sali rehabilitacyjnej 17,68 G20 Gabinet lekarski 24,18 G21 Gabinet dyrektora 31,55 G22 Sekretariat 22,39 G23 Hall 29,2 G24 Gabinet z-cy dyrektora 28,3 G25 Pom. socjalne 8,55 G26 WC 4,05 G27 Łącznik 76,83 G28 WC męskie 11,53 G29 WC damskie 11,64 Razem 1014,07

10 Zestawienie powierzchni 1 piętra Powierzchnia , Korytarz 6, Pom. bielizny brudnej 5, Pom. bielizny czystej 10, , , , , , , , , , , , Komunikacja 214, , , , , , , , , , , , , ,1 5, Pom. gospodarcze 12, Pom. gospodarcze 13, , , , , , , Łącznik 71, WC męskie 11, WC damskie 12,01 Razem 826,52

11 Zestawienie powierzchni 2 piętra Powierzchnia , Korytarz 6, Pom. bielizny brudnej 5, Pom. bielizny czystej 10, , , , , , , , , , , , Komunikacja 79, , , ,6 22, , , , , , , , , , , , , , , , , , , , ,45 Razem 616,72

12 Powierzchnia uŝytkowa Budynek istniejący Budynek projektowany Piwnica 377,06 Parter 320,48 693,59 I piętro 826,52 II piętro 616,72 Razem 320, ,89 Ogółem 2834,37 Powierzchnia zabudowy 1224,56 Kubatura Piwnica 715,86 2, ,201 Parter Budynek istniejący 363,19 3, ,594 Budynek istniejący 89,96 4,06 365, ,86 3, ,061 56,9 3,25 184,925 I piętro 840,01 2, ,029 II piętro 715,86 2, ,787 Razem 11217,83

13 Zestawienie rysunków Rys. 01 Projekt Zagospodarowania Terenu 1:500 Rys. 1 Rzut piwnic 1:100 Rys. 2 Rzut parteru 1:100 Rys. 3 Rzut I piętra 1:100 Rys.4 Rzut II piętra 1:100

14 3 3 6 Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl Team s.c. w w w. t e a m. b u s k o. p l PROJEKTOWANA ROZBUDOWA BUDYNKU NR 3 ADAPTOWANY BUDYNEK ADMINISTRACYJNY NR ISTNIEJĄCY BUDYNEK WIELOFUNKCYJNY NR 2 3 LEGENDA Projektowana rozbudowa budynku nr 3 Projektowana przewiązka Istniejące budynki kompleksu WSzUR-U Tereny zielone Teren utwardzony- chodnik Droga wewnętrzna Część istniejąca podlegająca rozbudowie i przebudowie Część projektowana podlegająca rozbudowie 4 3 Projektował: mgr inŝ.arch.wojciech Kurzeja KL.234/93 Projektował: mgr inŝ arch. Wawrzyniec Kuc RP-UPR.514/91 Opracował: mgr inŝ. Marta Smolińska Imię i nazwisko Nr uprawnień Data Podpis Nazwa obiektu budowlanego: Koncepcja funkcjonalno-przestrzenna rozbudowy bazy noclegowej 21 WSzU-R Adres obiektu budowlanego: ul. Rzewuskiego 8, Busko-Zdrój Koncepcja zagospodarowania terenu 5 Projekt: Opracowanie: K/A/01 Skala: Data: 1:500 Faza BranŜa Nr rysunku Indeks K A 01 Wszelkie prawa zastrzeŝone dla Team s.c

15 Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) Team s.c. w w w. t e a m. b u s k o. p l 4,00 8,00 4,00 4,00 8,00 8,00 5,20 Zestawienie pomieszczeń piwnic Brak podpiwniczenia U01 U02 U03 U04 U05 U06 U07 Pom. gospodarcze Pom. techniczne Komunikacja Szatnia męska Szatnia damska Razem 26,24 22,9 140,23 26,22 99,17 31,29 31,01 377,06 U05 Komunikacja EI30 HP 25 EI30 HP 25 99,17m U04 26,22m 2 9 x 15,83 x 28-2,85 9 x 15,83 x 28 U03 Pom. techniczne 139,83m 2 U02 Pom. gospodarcze 22,86m 2 Winda Otis U01 26,24m 2 9 x 15,83 x 28-2,85 9 x 15,83 x 28 U07 Szatnia damska 31,01m 2 U06 Szatnia męska 31,29m 2 Projektował: Projektował: mgr inŝ.arch.wojciech Kurzeja mgr inŝ arch. Wawrzyniec Kuc KL.234/93 RP-UPR.514/91 Opracował: mgr inŝ. Marta Smolińska Imię i nazwisko Nazwa obiektu budowlanego: Nr uprawnień Data Podpis Koncepcja funkcjonalno-przestrzenna rozbudowy bazy noclegowej 21 WSzU-R - 1, x 13,33 x 35-0,32 Adres obiektu budowlanego: ul. Rzewuskiego 8, Busko-Zdrój Rzut piwnic Projekt: Opracowanie: K/A/01 Skala: Data: 1:100 Faza BranŜa Nr rysunku Indeks K A 1 Wszelkie prawa zastrzeŝone dla Team s.c

16 H= ,64m 2 11,53m 2 G27 76,83m 2 H=75 H=75 H=75 H= H= H= H= H= H= 6x15,2 x 30 Projektowana winda - 0,02-0,32 + 0,60 ISTNIEJĄCY BUDYNEK WIELOFUNKCYJNY G29 WC damskie G28 WC męskie - 0,32 Łącznik H= H= - 0, BRAK INGERENCJI PROJEKTOWEJ - 0,30 G15 Fizykoterapia 108,50m 2 G16 Sala rehabilitacyjna 175,07m 2 Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl Team s.c. w w w. t e a m. b u s k o. p l + 0,00 2 x 15,0 x 35-0,32 Zestawienie pomieszczeń parteru - 0,32 2 x 15,0-0,02 x H= WC męskie WC damskie personelu personelu 7,04m 2 7,04m 2 G09 26,21m 2 + 0,00 WC męskie WC damskie 10,52m 2 10,52m 2 H= Balneologia 59,87m 2 H= 32,76m2 H= 59,36m 2 H= Krioterapia miejscowa Magazyn sali 9,42m 2 rehabilitacyjnej 19,m 2 Komunikacja Komunikacja 100,32m 2 33,15m 2 EI30 G08 G10 13 x 14,81 x 31 9 x 15,83 x 28 balustrada H=110cm G11 9 x 15,83 x ,925 HP 25 G12 G07 G13 G06 Bicz szkocki G14 G17 Wypoczywalnia 25,44m 2 WC niepełn. 6,39m 2 G05 Balneologia G18 G04 Gabinet kierownika zabiegów przyrodoleczniczych 28,36m 2 H= G19 G03 Pokój socjalny personelu 16,45m 2 H= Winda Otis EI30 G01 G ,20m 2 13 x 14,81 x 31 9 x 15,83 x 28 balustrada H=110cm + 0, HP ,00 9 x 15,83 x ,925 G20 WC 4,05m 2 H= H= 8,55m 2 H= H= Gabinet lekarski Gabinet dyrektora 24,41m 2 31,55m 2 G26 G23 Hall 29,20m 2 G25 Pom. socjalne G21 G24 G22 Sekretariat 22,39m 2 Gabinet z-cy dyrektora 28,30m 2 H= H= H= Projektował: Projektował: Opracował: G01 G02 G03 G04 G05 G06 G07 G08 G09 G10 G11 G12 G13 G14 G15 G16 G17 G18 G19 G20 G21 G22 G23 G24 G25 G26 G27 G28 G29 Nazwa obiektu budowlanego: 26,24 Komunikacja 38,66 Pokój socjalny personelu 16,45 Gabinet kierownika zabiegów przyrod. 28,36 Balneologia 59,36 Bicz szkocki 32,76 Balneologia 59,87 26,21 Komunikacja 100,32 WC męskie personelu 7,04 WC damskie personelu 7,04 WC męskie 10,52 WC damskie 10,52 Wypoczywalnia 25,44 Fizykoterapia 108,5 Sala rehabilitayjna 175,07 WC niepełnosprawnego 6,39 Krioterapia miejscowa 9,42 Magazyn sali rehabilitacyjnej 17,68 Gabinet lekarski 24,18 Gabinet dyrektora 31,55 Sekretariat 22,39 Hall 29,2 Gabinet z-cy dyrektora 28,3 Pom. socjalne 8,55 WC 4,05 Łącznik 76,83 WC męskie 11,53 WC damskie 11,64 Razem 1014,07 mgr inŝ.arch.wojciech Kurzeja mgr inŝ arch. Wawrzyniec Kuc mgr inŝ. Marta Smolińska Imię i nazwisko KL.234/93 RP-UPR.514/91 Nr uprawnień Data Podpis Koncepcja funkcjonalno-przestrzenna rozbudowy bazy noclegowej 21 WSzU-R Adres obiektu budowlanego: ul. Rzewuskiego 8, Busko-Zdrój Rzut parteru Projekt: Opracowanie: K/A/01 Skala: Data: 1:100 Faza K BranŜa A Nr rysunku 2 Indeks Wszelkie prawa zastrzeŝone dla Team s.c

17 141 WC damskie 12,01m H= H=40 WC męskie 11,89m Łącznik 47,57m 2 Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) biuro@team.busko.pl Zestawienie pomieszczeń I piętra Team s.c. w w w. t e a m. b u s k o. p l ,40m 2 22,72m 2 22,69m 2 22,75m 2 22,69m 2 EI Komunikacja 209,15m 2 26,26m 2 9 x 15,83 x x 14,81 x balustrada H=110cm ,63m 2 3,60m 2 + 3,85 13 x 14,81 x 31 HP 25 3,47m 2 22,51m 2 22,69m ,66m 2 3,60m 2 3,66m 2 3,60m 2 3,65m 2 3,60m 2 22,75m 2 3,65m 2 22,69m 2 3,60m 2 22,75m 2 13,72m 2 27,10m Winda Otis Korytarz 6,28m 2 H= 140 5,51m Pom. bielizny brudnej 5,14m Pom. bielizny czystej 10,09m 2 EI30 + 3,85 9 x 15,83 x x 14,81 x HP 25 26,17m 2 balustrada H=110cm 13 x 14,81 x Pom. gosp. 13,17m Pom. gosp. 12,86m ,62m 2 22,64m ,62m ,63m ,91m ,84m 2 Projektował: Projektował: Opracował: Nazwa obiektu budowlanego: Koncepcja funkcjonalno-przestrzenna rozbudowy bazy noclegowej 21 WSzU-R Adres obiektu budowlanego: ul. Rzewuskiego 8, Busko-Zdrój Rzut I piętra Projekt: Opracowanie: K/A/01 Korytarz Pom. bielizny brudnej Pom. bielizny czystej Komunikacja Pom. gospodarcze Pom. gospodarcze Łącznik WC męskie WC damskie Razem mgr inŝ.arch.wojciech Kurzeja mgr inŝ arch. Wawrzyniec Kuc mgr inŝ. Marta Smolińska Imię i nazwisko Skala: Data: 1:100 Wszelkie prawa zastrzeŝone dla Team s.c 25,93 6,28 5,14 10,09 22,75 3,62 3,65 22,69 22,75 3,61 3,65 22,69 22,51 3,51 26,26 214,89 22,4 3,63 3,6 22,72 22,69 3,65 3,6 22,75 22,69 3,65 3,6 22,75 27,1 5,51 12,86 13,17 3,63 30,91 30,82 3,63 3,63 22,45 71,16 11,89 12,01 826,52 KL.234/93 RP-UPR.514/91 Nr uprawnień Data Podpis Faza BranŜa Nr rysunku Indeks K A 3

18 Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax +48 (41) Team s.c. w w w. t e a m. b u s k o. p l Zestawienie pomieszczeń II piętra ,63m 2 3,60m 2 22,40m 2 22,72m 2 22,69m 2 22,75m 2 22,69m 2 22,75m 2 22,69m 2 22,69m 2 EI ,m HP ,70 26,26m 2 3,47m 2 3,65m 2 3,61m 2 3,65m 2 3,61m 2 Korytarz 6,28m 2 25,93m 2 3,63m 2 13 x 14,81 x Komunikacja balustrada H=110cm + 6,70 13 x 14,81 x ,51m 2 22,69m ,66m 2 3,60m 2 3,66m 2 3,60m ,75m ,69m ,72m H= ,56m Winda Otis 203 Pom. bielizny brudnej 5,14m Pom. bielizny czystej 10,09m 2 3,66m 2 EI30 13 x 14,81 x balustrada H=110cm 13 x 14,81 x 31 HP ,69m 2 30,91m ,40m2 3,66m 2 3,61m ,60m ,m Projektował: Projektował: Opracował: Nazwa obiektu budowlanego: Koncepcja funkcjonalno-przestrzenna rozbudowy bazy noclegowej 21 WSzU-R Adres obiektu budowlanego: Korytarz Pom. bielizny brudnej Pom. bielizny czystej Komunikacja Razem ul. Rzewuskiego 8, Busko-Zdrój Rzut II piętra mgr inŝ.arch.wojciech Kurzeja mgr inŝ arch. Wawrzyniec Kuc mgr inŝ. Marta Smolińska Imię i nazwisko 26,21 6,28 5,14 10,09 22,75 3,62 3,64 22,69 22,75 3,61 3,65 22,69 22,51 3,47 26,26 79,5 22,4 3,63 3,6 22,72 22,69 3,65 3,6 22,75 22,69 3,65 3,6 22,75 22,69 3,69 3,66 22,69 22,69 3,66 3,61 30,91 30,86 3,61 3,61 22,45 616,72 KL.234/93 RP-UPR.514/91 Nr uprawnień Data Podpis Projekt: Opracowanie: K/A/01 Skala: Data: 1:100 Faza BranŜa Nr rysunku Indeks K A 4 Wszelkie prawa zastrzeŝone dla Team s.c
