1 nr data temat zajęć projektowych i klauzur Wprowadzenie do tematyki zajęć projektowych, omówienie tematów projektowych, sposobu i zakresu opracowania, zasad zaliczenia przedmiotu Prezentacja zagadnień z zakresu norm dotyczących stref wejściowych do obiektów, klauzura nt. koncepcja przestrzenna własnego projektu semestralnego Prezentacja zagadnień z zakresu norm dotyczących ewakuacji z obiektów, klauzura nt. schematy konstrukcji własnego projektowanego obiektu Przegląd stanu zaawansowania projektów (OBOWIĄZKOWY) brak oceny z przeglądu dokonanego podczas jednego z dwóch terminów skutkuje brakiem zaliczenia semestru Prezentacja zagadnień z zakresu norm dotyczących węzłów sanitarnych w obiektach klauzura nt. zagadnienia ewakuacji i przepisów p. poż. na szkicach własnego obiektu Prezentacja zagadnień, z zakresu dostępności obiektów dla niepełnosprawnych klauzura nt. obliczenia i wymiarowanie węzłów sanitarnych na własnym obiekcie Prezentacja zagadnień z zakresu norm dotyczących stref komunikacji pionowej w obiektach klauzura nt. problematyka dostępności obiektów dla niepełnosprawnych j.w Złożenie opracowań semestralnych (wyłącznie dla studentów, którzy uzyskali min. 15 pkt z klauzur w ramach ćwiczeń oraz przystąpili do przeglądu); Projekty należy składać w godz (Instytut A4) Klauzura zaliczeniowa dla wszystkich studentów, którzy uzyskali min. 15 pkt z klauzur w ramach ćwiczeń, przystąpili do przeglądu stanu zaawansowania projektu oraz otrzymali min. 10 pkt z projektu. Klauzura testowa z tematyki prezentowanej na wykładach oraz na zajęciach projektowych. Klauzura odbędzie się w dwóch terminach tj. o godz oraz (sala W1) II termin składania opracowań semestralnych; (Instytut A4)

2 HARMONOGRAM ZAJĘĆ PROJKETOWYCH Z BUDOWNICTWA OGÓLNEGO II Techniki Budowlane zajęcia dla poszczególnych grup studenckich odbywają się w poniedziałki, co 2 tygodnie w 3 blokach ćwiczeń o godz.: (dr inż. arch. Tomasz Gaczoł) (dr inż. arch. Łukasz Wesołowski) (dr inż. arch. Bogdan Siedlecki) na sali W1 WA ul. Podchorążych Studenci na zajęcia powinni przynosić: 1. kartkę gładką formatu A-3, 2. ołówek lub cienkopis, 3. aktualne Rozporządzenie o warunkach technicznych jakim powinny odpowiadać budynki i ich usytuowanie oraz Warunki Techniczne (Dziennik Ustaw 2015, poz. 1422) 4.W ramach zajęć projektowych, przez pierwsze 30 minut prezentowane są przykłady projektowe i normatywy, których znajomość obowiązuje na klauzurze przeprowadzanej na następnych zajęciach oraz w opracowaniu projektu semestralnego. Kolejne 60 minut poświęcone jest na opracowanie rysunkowe (klauzurowe), związane z własnym projektem semestralnym, w tym czasie odbywają się konsultacje związane z projektem kursowym. Każde opracowanie klauzurowe będzie punktowane w skali 0 6 pkt. w zależności od: 1. poprawności prezentowanych rozwiązań, 2. zgodności z normami graficznymi, 3. czytelności przekazu (rysunki i opisy), 4. skali zastosowania nowoczesnych technik budowlanych (prezentowanych na wykładach), 5. oryginalności rozwiązań.

3 ZASADY UZYSKANIA ZALICZENIA (4 warunki): uzyskanie ogółem min.15, max. 30 pkt. z pięciu klauzur (każda max. 6 pkt.), przystąpienie do przeglądu stanu zaawansowania prac zgodnie z harmonogramem, złożenie w terminie do 20 czerwca 2016 r. w godz. 10.oo 12.oo projektu w Instytucie A4, (max. 30 pkt.), projekty należy składać wyłącznie z pełnym wymaganym zakresem projekty niekompletne będą zwracane do uzupełnienia, przyjmowane ponownie i oceniane w dniu (w godz. 10.oo 12.oo) Projekty kompletne oceniane są wg skali od min. 10 do 30 pkt. Poprawianie przyjętego i ocenionego projektu nie będzie możliwe (zasady prac konkursowych). przystąpienie do klauzury zaliczeniowej; tematyka obejmuje wykłady oraz prezentacje tematyczne w ramach zajęć projektowych - (min. 15, max. 30 pkt.), ocena min max bardzo dobry / A / 5, ponad dobry / B / 4, dobry / C / 4, dość dobry / D / 3, dostateczny / E / 3,

4 ZAJĘCIA PROJEKTOWE Z BUDOWNICTWA OGÓLNEGO II Techniki Budowlane TEMAT OPRACOWANIA: Na wskazanej działce budowlanej znajdującej się w centrum miasta należy zaprojektować budynek użyteczności publicznej z dwoma kondygnacjami nadziemnymi i garażem podziemnym. Wymagane strefy w obiekcie: 1.wejście (główne, ewakuacyjne, dostawcze itp.), 2.strefa komunikacji pionowej (schody, dźwigi osobowe, towarowy), 3.strefa komunikacji wewnętrznej w tym miejsca postojowe dla samochodów osobowych, 4.strefa obsługi klientów w ilości osób (strefa głównej funkcji obiektu), 5.strefy personelu w ilości wynikającej z przyjętych koncepcji przeznaczone dla 5 8 osób, 6.strefa służb ochrony obiektu z pomieszczeniem monitoringu, 7.stropodach użytkowy (część lub całość),

5 TEMAT OPRACOWANIA: Na wskazanej działce budowlanej znajdującej się w centrum miasta należy zaprojektować budynek użyteczności publicznej z dwoma kondygnacjami nadziemnymi i garażem podziemnym. Wymagane zagospodarowanie terenu: 1. wjazd na działkę z działki drogowej, 2. ciągi komunikacji pieszej i kołowej, 3. elementy małej architektury: ławki, oświetlenie, śmietnik, miejsca postojowe, miejsca na rowery, woda etc, 4. zieleń projektowana : drzewa, krzewy, byliny 5. ogrodzenie terenu, Modyfikacje ustalonego zakresu opracowania lub wielkości obiektu możliwe wyłącznie po konsultacji z prowadzącym grupę projektową.

6 Przykładowe funkcje podstawowe obiektów: galeria sztuki, muzeum: a. techniki, b. samochodów, c. żeglarstwa, d. malarstwa hotel, pensjonat SPA, biurowiec, teatr, kino, salon samochodowy, dworzec autobusowy z usługami dodatkowymi, klub sportowy z siłownią, dom towarowy Warunki zabudowy i kształtowania obiektu: - Obiekt może być zarówno wolnostojący jak i w zabudowie zwartej, plombowej, - rzut ograniczony jest wielkością działki tj arów, lokalizacja obiektu zgodna z Warunkami Technicznymi, - narzucona wysokość maksymalna to 15,0 m do okapu (gzymsu, ściany attykowej) i 18,0 m do kalenicy w przypadku dachu ze spadkiem zewnętrznym, - dla niektórych funkcji należy przewidzieć otwarcia przez kilka kondygnacji,

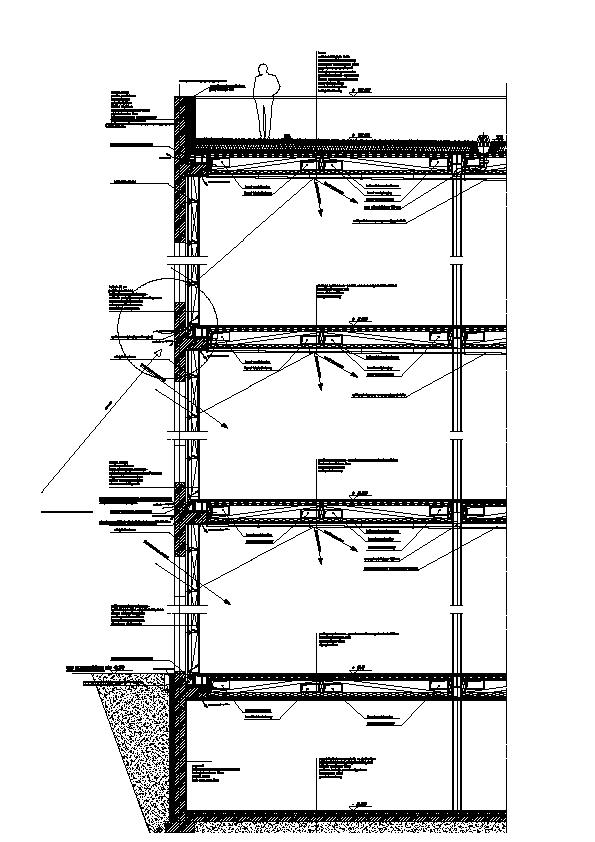

7 ZAJĘCIA PROJEKTOWE Z BUDOWNICTWA OGÓLNEGO II Techniki Budowlane ZAKRES OPRACOWANIA (rysunki w skali 1 : 50, 1 : 100): RZUT PIWNIC z pokazaniem rozwiązania fundamentów RZUT PARTERU z definicją rozwiązań połączenia wejść z poziomem terenu RZUT OSTATNIEJ KONDYGNACJI RZUT DACHU / STROPODACHU (rysunki w skali 1 : 500) Projekt zagospodarowania terenu (na mapie sytuacyjno wysokościowej; mapy z terenu Krakowa dostępne na ) (rysunki w skali 1 : 50) PRZEKRÓJ PODŁUŻNY PRZEKRÓJ POPRZECZNY (rysunki w skali 1 : 10, 1 : 5, 1 : 2) DETALE min. 5 (informacje dodatkowe): ZESTAWIENIE STOLARKI - pełne, wg wzoru OPIS TECHNICZNY zgodny z Dziennik Ustaw z 2013 r. poz. 762

8 PROJEKT ARCHITEKTONICZNO BUDOWLANY Rozporządzenie Ministra transportu, budownictwa i gospodarki morskiej Dziennik Ustaw 2015, poz w sprawie szczegółowego zakresu i formy projektu budowlanego PRAWO BUDOWLANE Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej Tekst ujednolicony Dziennik Ustaw 2015, poz WARUNKI TECHNICZNE Obwieszczenie Ministra infrastruktury i rozwoju Dziennik Ustaw 2015, poz w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie

9 Forma oddania PROJEKTU: rysunki na papierze, pomniejszone do formatu A3 w teczce o wymiarach 29,7 x 42,0 cm, podpisanej w prawym dolnym rogu wg wzoru obok: teczka winna być podpisana pismem technicznym o wysokości 6 mm, wszystkie informacje w tabeli 10 x 10 cm
