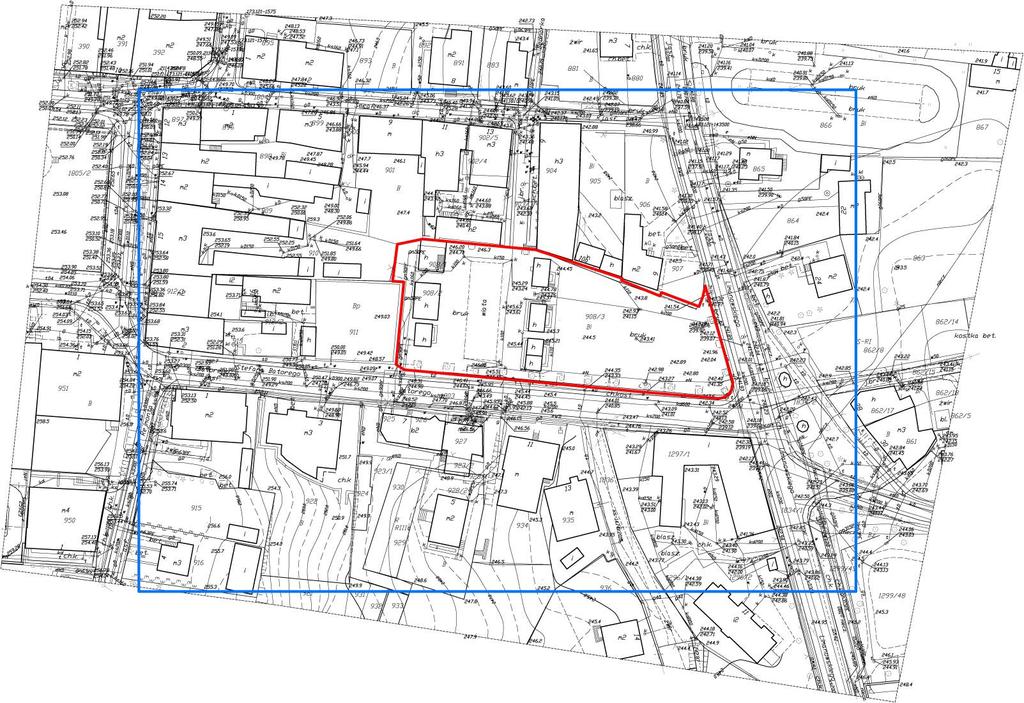

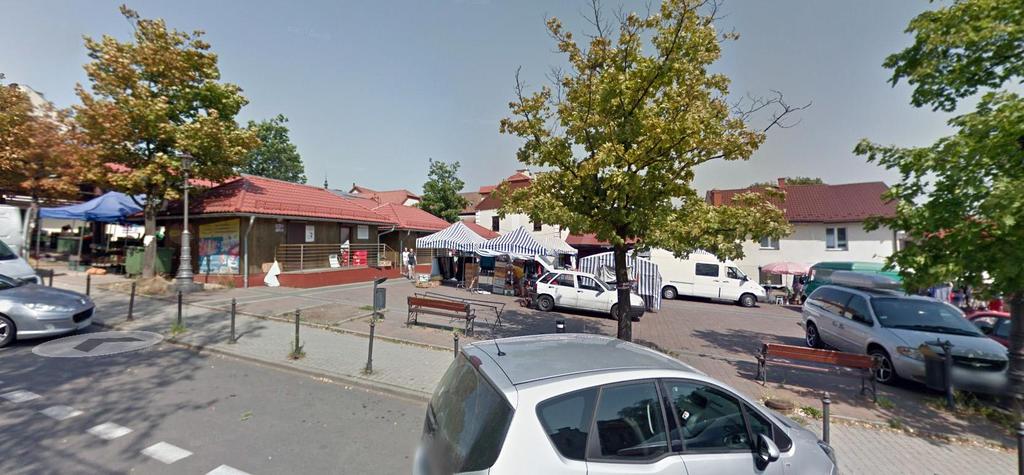

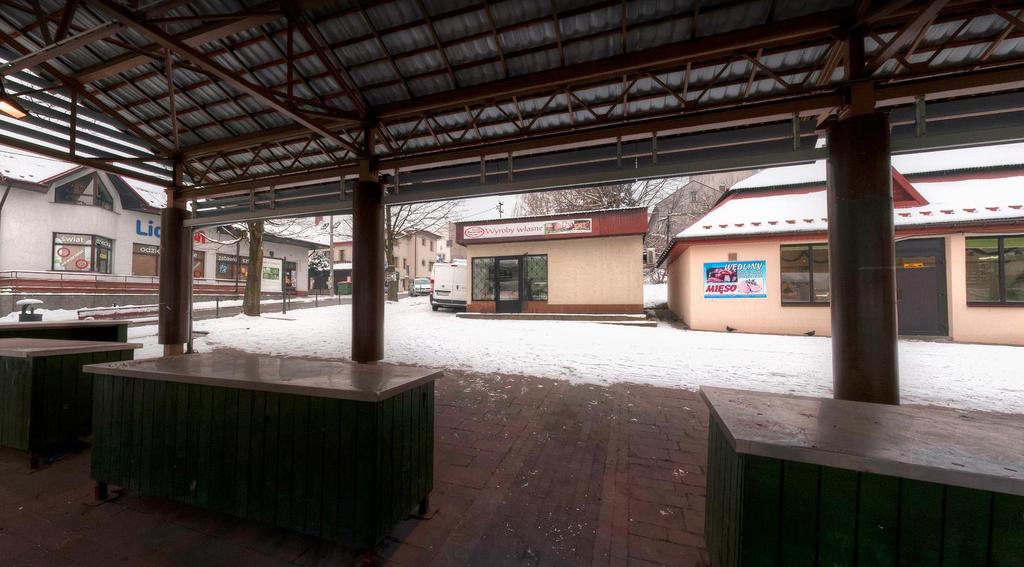

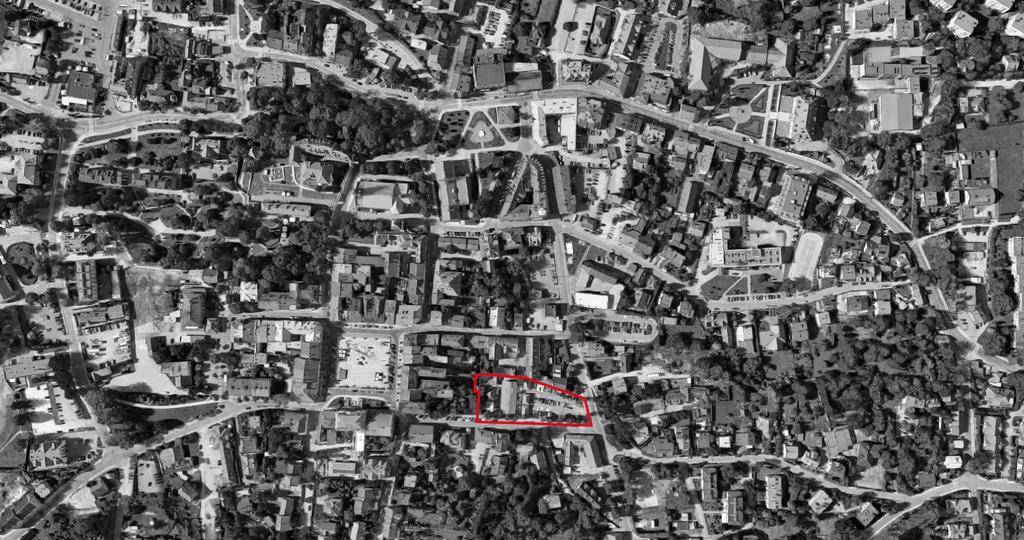

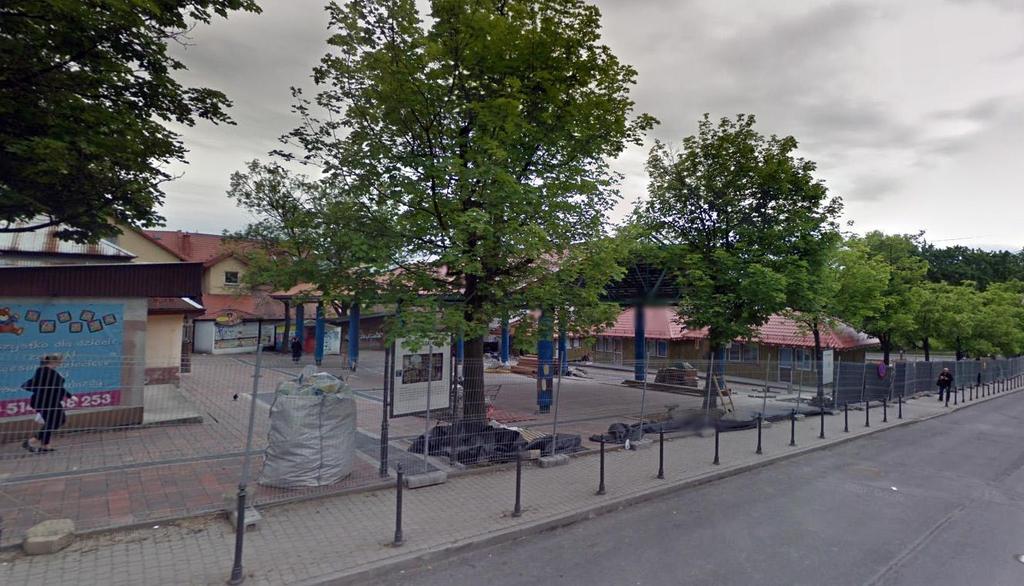

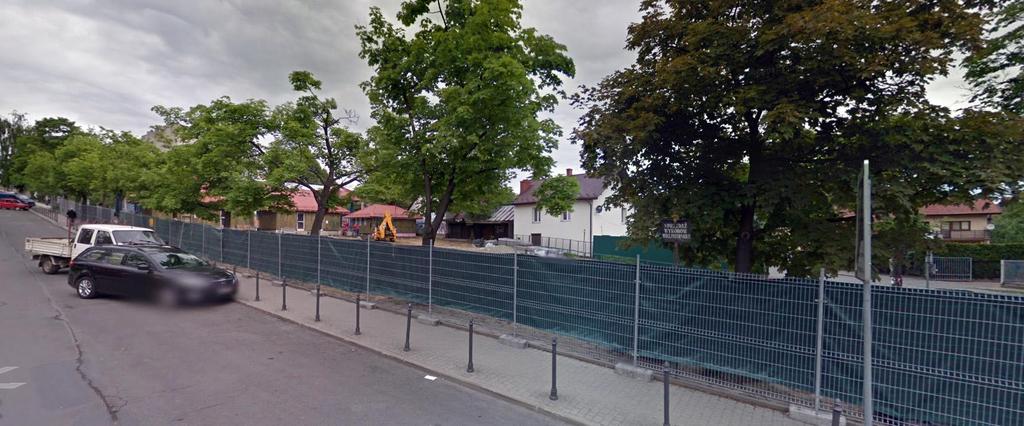

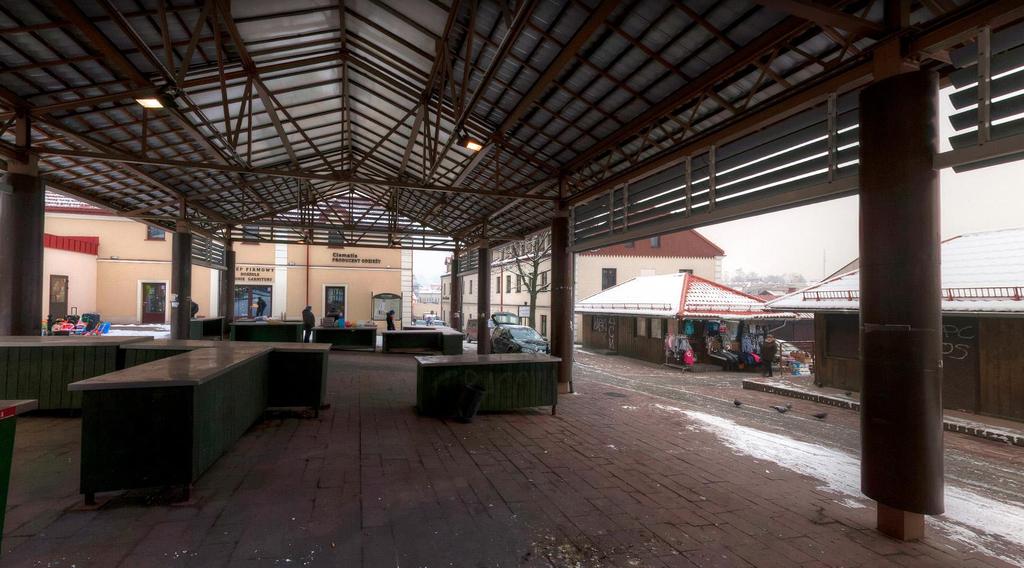

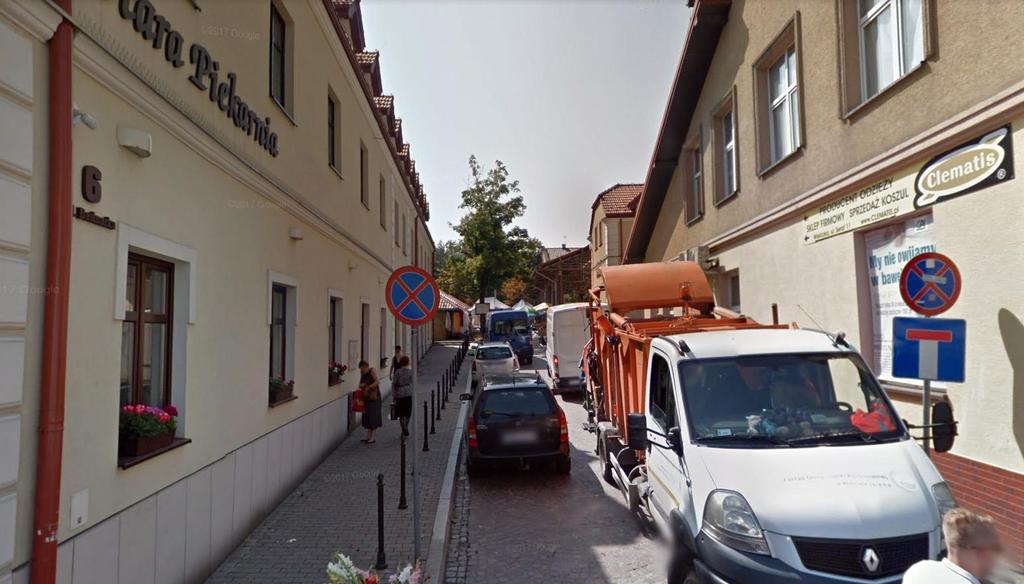

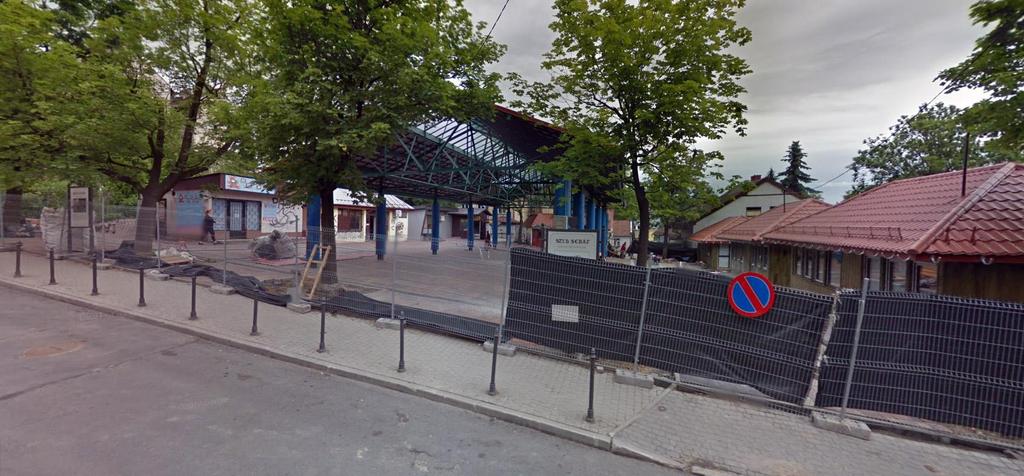

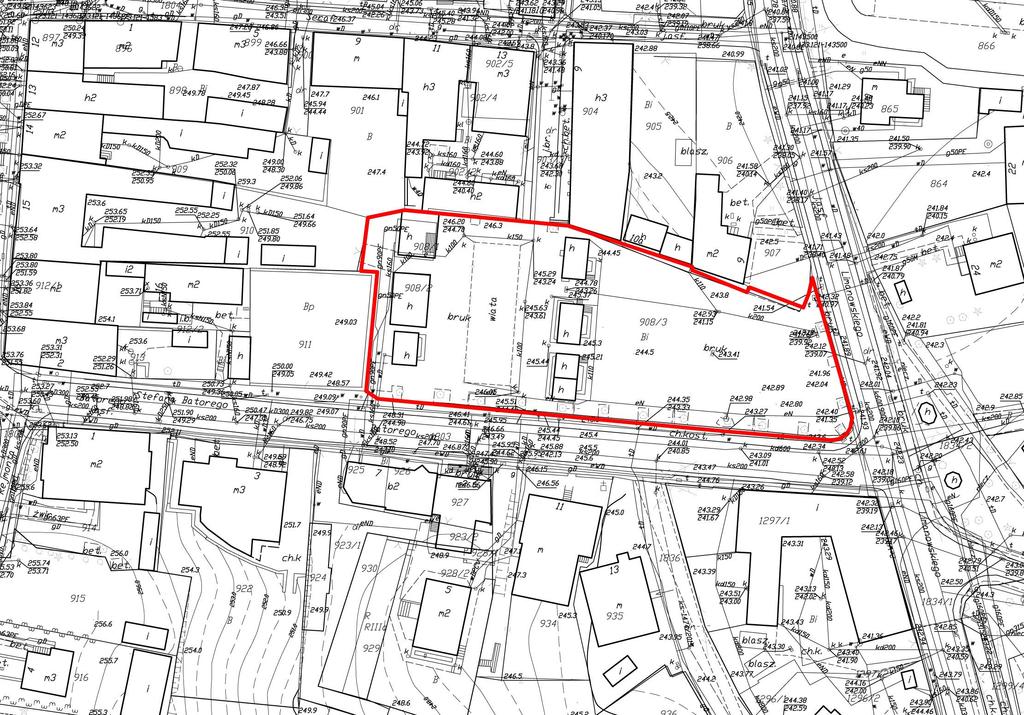

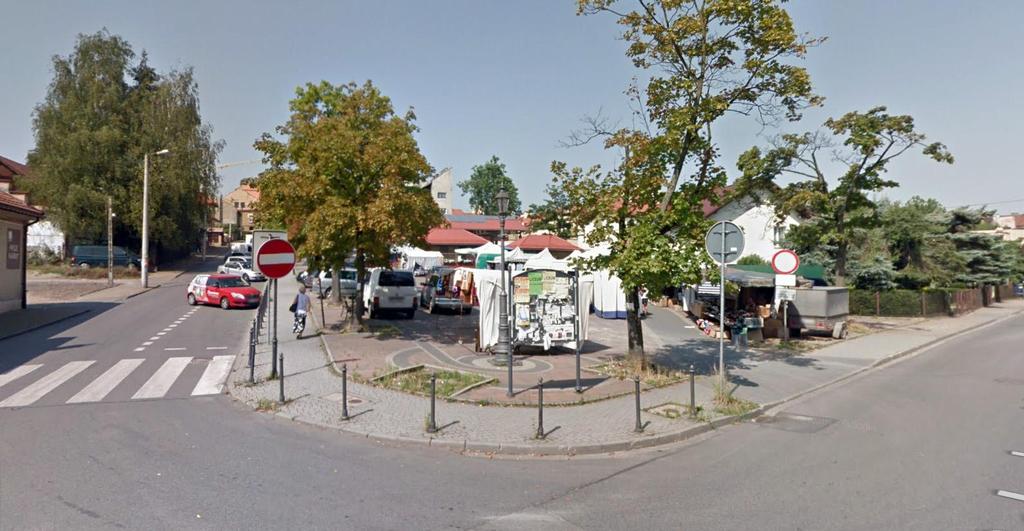

14 ZAKŁAD ARCHITEKTURY SPOŁECZNO-USŁUGOWEJ A24 ZESPÓŁ ARCHITEKTURY PRZESTRZENI KULTURY PRZESTRZEŃ WIELICZKA TARG+MUZYKA Regulamin PROJEKTOWANIE ARCHITEKTONICZNO URBANISTYCZNE STOPIEŃ I SEMESTR 06 ROK AKADEMICKI 2018/2019 Prowadzący przedmiot: Prowadzący zajęcia: dr hab. inż. arch. Magdalena Kozień-Woźniak dr hab. inż. arch. Magdalena Kozień-Woźniak dr inż. arch. Paweł Żuk mgr inż. arch. Marcin Gierbienis 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt architektoniczny budynku sali koncertowej w Wieliczce w połączeniu z placem targowym. Funkcja handlowa istnieje już w tym miejscu. W projekcie chodzi o połączeni tych pozornie sprzecznych funkcji w jeden hybrydowy obiekt, w którym funkcje handlu i kultury uzupełniałyby się wzajemnie. Projekt architektoniczny powinien uwzględniać: analizę mapy syt.-wys. analizę własną, wynikającą z przeprowadzonej wizji lokalnej wytyczne programowo przestrzenne, w tym wymagania funkcjonalno-programowe przyjęte do obowiązkowego stosowania polskie normy i prawo budowlane 2. UWARUNKOWANIA GEOGRAFICZNO-KULTUROWE Obszar objęty zadaniem projektowym położony jest w Wieliczce na wschód od Rynku Głównego u zbiegu ulic Stefana Batorego i Bolesława Limanowskiego na działkach: 908/1, 908/2, 908/3 o łącznej powierzchni około 2990 m2. Jest to teren o znacznym nachyleniu, opadający w kierunku wschodnim. Teren dostępny jest od strony ulic Stefana Batorego i Bolesława Limanowskiego, możliwy jest również dostęp od strony północnej przy wykorzystaniu ulicy Bednarka. Obecnie na tym terenie funkcjonuje częściowo zadaszony plac targowy. 3. WYMAGANIA FUNKCJONALNO PROGRAMOWE Zagospodarowanie terenu: Boksy handlowe powinny funkcjonować w taki sposób aby przy pewnej ich modyfikacji można było organizować dodatkowe wydarzenia muzyczne poza godzinami otwarcia targowiska. Projekt powinien integrować funkcje handlu i kultury a nie rozwiązywać je osobno w ramach jednej przestrzeni. Należy przeanalizować dostępność komunikacyjną obiektu w zakresie dostępności kołowej i pieszej oraz z uwzględnieniem dostaw Należy zaprojektować parking podziemny na 90 samochodów z racjonalnym uwzględnieniem nachylenia terenu oraz zapewnić miejsca parkingowe dla rowerzystów min. 20 stojaków Budynek program funkcjonalny: Nr Funkcja Powierzchnia [m2] Uwagi Strefa wejściowa Hol 140 z otwartą przestrzenią wystawienniczą 2 Szatnia 40 dla minimum 200 osób 3 Recepcja 20 4 Ogólnodostępne pomieszczenia sanitarne 80 damskie, męskie, dla niepełnosprawnych POLITECHNIKA KRAKOWSKA WYDZIAŁ ARCHITEKTURY POLSKA KRAKÓW WARSZAWSKA 24 pok a24@pk.edu.pl,

15 ZAKŁAD ARCHITEKTURY SPOŁECZNO-USŁUGOWEJ A24 ZESPÓŁ ARCHITEKTURY PRZESTRZENI KULTURY 5 Kawiarnia z zapleczem 50 Strefa sali koncertowej Scena sali koncertowej 200 orkiestra symfoniczna 70 osób chór 50 osób, zapadnia na fortepian 7 Widownia sali koncertowej 250 należy wykonać wykres widoczności oraz ukształtować salę i widownię w sposób umożliwiający zapewnienie prawidłowych parametrów akustycznych 8 Kulisy boczne i zascenie Reżyserka dźwięku, światła, studio nagrań 45 3 pomieszczenia na tyłach sali 10 Garderoby dla artystów Sanitariaty przy garderobach Magazyn pulpitów i krzeseł Magazyn instrumentów Sala ćwiczeń chóru 60 Strefa administracyjna Sekretariat 20 dla 2 osób, ze strefą dla gości 16 Pomieszczenie biurowe 20 dla 4 osób 17 Pomieszczenie biurowe 15 dla 2 osób 18 Sala spotkań Pomieszczenie socjalne 15 zabudowa kuchenna ze strefą jadalnianą 21 Pomieszczenie gospodarcze 5 ze zlewem i szafą na środki czystości 22 Zespół toalet dla pracowników 15 damski, męski, dla niepełnosprawnych 23 Pomieszczenie IT 10 Strefa handlowa i obsługi targu Lokale handlowe do wynajęcia Zaplecze sanitarne dla targu 50 damski, męski, dla niepełnosprawnych Strefa techniczna Pomieszczenia techniczne 100 W tym przyłącza mediów, węzły c.o., wentylatornie i inne w zależności od przyjętych rozwiązań technicznych SUMA 1855 Dodatek na komunikację +15% 278 RAZEM 2133 Uwagi: Przestrzeń instalacyjna nie jest ujęta w programie funkcjonalnym wielkość wg potrzeb. Budynek należy wyposażyć we wszystkie instalacje niezbędne do funkcjonowania obiektu Należy przewidzieć miejsce gromadzenia odpadów, nie ujęte w programie funkcjonalnym Należy zwrócić uwagę na dostępność obiektu dla osób niepełnosprawnych. Każde z pomieszczeń przeznaczonych na pobyt ludzi wymaga stosownej aranżacji. Dopuszcza się różnice w projektowanym metrażu pomieszczeń przy zachowaniu współczynnika 10% Tarasy i inne tym podobne powierzchnie zewnętrzne budynku nie są ujęte w programie funkcjonalne i pozostawione do decyzji studenta POLITECHNIKA KRAKOWSKA WYDZIAŁ ARCHITEKTURY POLSKA KRAKÓW WARSZAWSKA 24 pok a24@pk.edu.pl,

16 ZAKŁAD ARCHITEKTURY SPOŁECZNO-USŁUGOWEJ A24 ZESPÓŁ ARCHITEKTURY PRZESTRZENI KULTURY PRZESTRZEŃ WIELICZKA TARG+MUZYKA Zasady organizacji ćwiczeń projektowych PROJEKTOWANIE ARCHITEKTONICZNO URBANISTYCZNE STOPIEŃ I SEMESTR 06 ROK AKADEMICKI 2018/2019 Prowadzący przedmiot: Prowadzący zajęcia: Serdecznie witamy w nowym semestrze! dr hab. inż. arch. Magdalena Kozień-Woźniak dr hab. inż. arch. Magdalena Kozień-Woźniak dr inż. arch. Paweł Żuk mgr inż. arch. Marcin Gierbienis W semestrze letnim III roku zadaniem jest wykonanie projektu nowego obiektu użyteczności publicznej w Wieliczce o nazwie PRZESTRZEŃ WIELICZKA TARG+MUZYKA hybrydowego budynku łączącego funkcję małej sali koncertowej z placem targowym, który od wielu lat funkcjonuje w tym miejscu. W projekcie chodzi o zintegrowanie tych dwóch pozornie sprzecznych funkcji a także o wprowadzenie funkcji kultury do przestrzeni publicznej miasta. Ważne więc będzie również ukształtowanie otoczenia budynku, nadanie mu pewnej elastyczności umożliwiające czasowe dostosowanie zewnętrznej przestrzeni otaczającej budynek aby można było organizować tam plenerowe imprezy muzyczne (lub imprezy dotyczące innych dziedzin sztuki taniec, teatr, warsztaty rzeźbiarskie, sztuka performance, etc.) Do dyspozycji projektanta jest materiał archiwalny dot. lokalizacji, mapa syt.-wys. w skali 1:500 i wytyczne projektowe zawierające program funkcjonalno użytkowy. WYJAZD STUDIALNY WIZJA LOKALNA Po pierwszych zajęciach organizacyjnych, planowany jest wyjazd studialny. Podczas wyjazdu odbędzie się m.in. spotkanie z władzami miasta oraz wizja lokalna terenu przeznaczonego na projekt. W czasie wizji lokalnej przy pomocy zdjęć i szkiców należy zgromadzić jak najwięcej informacji o terenie inwestycji i jego otoczeniu. Należy zwrócić szczególną uwagę na zdjęcia otoczenia, które w dalszym etapie pracy można wykorzystać w wizualizacji. Obecność obowiązkowa. MODEL OTOCZENIA Kolejnym zadaniem studentów będzie wykonanie grupowo modeli matek w skali 1:200 jeden model wykonuje grupa ok. 5 studentów. Zakres modelu przedstawiony zostanie na podkładzie mapowym. W modelu matce wycięty zostanie otwór na wstawienie indywidualnych modeli obrazujących przyjętą indywidualną koncepcję projektową. Model matka powinien być wykonany w technice dowolnej w konwencji kolorystycznej biało-szarej z wykorzystaniem materiałów takich, jak: tektura modelarska, styropian, spienione PCV. Należy pamiętać o właściwym dobraniu klejów do użytych materiałów oraz zachowaniu odpowiednich proporcji brył. Zaliczenie etapu odbywa się na podstawie oceny wykonanych modeli. FILOZOFIA PROJEKTU - ESEJ Podczas wykonywania modelu matki należy również przeprowadzić studia teoretyczne na temat projektowanego budynku. Efektem tej pracy ma być esej zawierający badania, przemyślenia, inspiracje, analizy dot. obiektów o podobnej funkcji pod kątem ich działania, funkcjonowania, formy architektonicznej, znaczenia w tkance urbanistycznej miasta. Zakres: Strona tytułowa z tematem projektu, nazwiskiem i imieniem. Tekst o objętości min. 3 tys. znaków (1 strona A4 czcionka Arial 12 pkt.) uzupełniony o zdjęcia, rysunki i inne materiały dot. istniejących obiektów oraz własne szkice wynikające z przeprowadzonych badań. Należy zwrócić uwagą, aby wszystkie materiały, rysunki, cytaty itp. posiadały przypisy. Zaliczenie etapu odbywa się na podstawienie oceny eseju. POLITECHNIKA KRAKOWSKA WYDZIAŁ ARCHITEKTURY POLSKA KRAKÓW WARSZAWSKA 24 pok a24@pk.edu.pl,

17 ZAKŁAD ARCHITEKTURY SPOŁECZNO-USŁUGOWEJ A24 ZESPÓŁ ARCHITEKTURY PRZESTRZENI KULTURY MODEL INDYWIDUALNY - ROBOCZY Kolejna faza prac projektowych dotyczyć będzie pracy koncepcyjnej na indywidualnym modelu w skali 1:200 z wykorzystaniem modelu matki. Student prowadzi w tej fazie studia przestrzenne formy i funkcji budynku w relacji z otoczeniem. Model ma roboczy charakter. Każdy zostanie sfotografowany w modelu matce i oceniony. Model indywidualny powinien być wykonany w technice dowolnej w konwencji kolorystycznej biało-szarej z wykorzystaniem materiałów takich, jak: tektura modelarska, styropian, spienione PCV. Należy pamiętać o właściwym dobraniu klejów do użytych materiałów. Należy zwrócić uwagę na zachowanie spójnej estetyki wykonania z modelem matką. Zaliczenie etapu odbywa się na podstawienie oceny modelu. KONCEPCJA SZKICOWA Ta faza prac projektowych dotyczyć będzie opracowań koncepcji w formie graficznej. Każdy student zobligowany jest do szkicowego przedstawienia swojej idei projektowej. Zakres: Prezentacja multimedialna w standardzie PowerPoint w czytelny sposób przedstawiająca ideę projektu z wykorzystaniem szkicowych rysunków zagospodarowania terenu, rzutów, przekrojów, perspektyw lub aksonometrii określających przestrzenne dyspozycje stref funkcjonalnych oraz formę architektoniczną. Zaliczenie etapu odbywa się na podstawienie oceny pracy przedstawionej w formie 5-cio minutowej prezentacji PowerPoint. Ta faza będzie podstawą do kontynuowania dalszego opracowywania projektu. Należy zwrócić uwagę na ilość i wielkość plików prezentacji. Prezentacja powinna pozostać syntetyczna i spójna. PROJEKT SZCZEGÓŁOWY Ostatnia faza to szczegółowe opracowanie projektu zgodnie z wytycznymi wynikającymi z Regulaminu i organizacji zajęć na Wydziale Architektury. W tej fazie rozpoczynamy pracę na pliku Layout, który stanowi załącznik do ćwiczeń i dostępny jest do pobrania ze strony Zakres zawartości opracowania pisemnego: 1. spis zawartości (opis należy podzielić na rozdziały) 2. rozwinięcie wcześniej przygotowanego eseju prezentujące wiedzę na temat rozwiązania problemu 3. opis techniczny zagospodarowania terenu temat opracowania lokalizacja opis stanu istniejącego odniesienie do MPZP lub innych materiałów dotyczących warunków zabudowy projektowane zagospodarowanie terenu projektowana dostępność kołowa i piesza projektowana zieleń i rozwiązania materiałowe 4. opis techniczny projektu główne założenia projektowe opis formy architektonicznej rozwiązania funkcjonalne i przestrzenne spis pomieszczeń i zestawienie powierzchni rozwiązania budowlane, konstrukcyjne, materiałowe rozwiązania techniczne, instalacyjne POLITECHNIKA KRAKOWSKA WYDZIAŁ ARCHITEKTURY POLSKA KRAKÓW WARSZAWSKA 24 pok a24@pk.edu.pl,

18 ZAKŁAD ARCHITEKTURY SPOŁECZNO-USŁUGOWEJ A24 ZESPÓŁ ARCHITEKTURY PRZESTRZENI KULTURY 5. Objętość opracowania winna wynosić nie mniej niż znaków, (nie mniej niż 5 stron A3, tekst w układzie dwóch kolumn), czcionką Arial, wielkość 12pkt, z odstępami pomiędzy wierszami 1pkt. Zakres plansz w formacie B2: 1. strona tytułowa z główną grafiką / wizualizacją, przedstawiającą jednoznacznie koncepcję 2. zdjęcia z modelu indywidualnego pokazujące pracę w tej fazie projektu (w przypadku zmiany koncepcji zdjęcia mogą dotyczyć starszej wersji) oraz zdjęcia z modelu pokazującego projekt ostateczny 3. analizy urbanistyczne / inspiracje / szkice / wizualizacja z lotu ptaka / schematy 4. projekt zagospodarowania terenu w skali 1:500 z pokazaniem otoczenia / przekroje terenowe w skali 1:500 / inne rysunki przedstawiające rozwiązania dot. zagospodarowania 5. rzuty ze spisem i zestawieniem powierzchni / przekroje / elewacje (rysunki można komponować na jednej lub kilku planszach w zależności od charakteru i wielkości projektu); rysunki w skali 1: detal w formie przekroju przez cały budynek z widokiem elewacji w skali 1:20, 7. perspektywa odręczna 8. dodatkowe wizualizacje zewnętrzne (można komponować na jednej lub kilku planszach) 9. dodatkowe wizualizacje wewnętrzne (można komponować na jednej lub kilku planszach) Zakres zawartości planszy konkursowej w formacie B1: 1. grafika / wizualizacja, przedstawiająca jednoznacznie koncepcję 2. projekt zagospodarowania terenu w skali 1: rzuty, przekroje, elewacje i inne rysunki do wyboru najczytelniej przedstawiające koncepcję z zachowaniem jednolitej i spójnej skali 4. zwięzły opis tekstowy opisujący założenia projektowe 200 słów Aktualizacja modelu indywidualnego: 1. aktualizacja modelu indywidualnego do wstawienia w model matkę ODDANIE Do oddania wymagane jest złożenie: sztywnej planszy konkursowej (wydruk w formacie B1, podklejony na piankę 0,5cm) książeczki (wydruk w formacie A3 plansz przygotowanych w formacie B2) prezentacji PowerPoint zawierającej wszystkie składowe projektu wersji cyfrowej projektu (pliki zapisane w standardzie jpeg, prezentacja w standardzie PowerPoint) aktualizacja modelu indywidualnego do wstawienia w model matkę Całość rozwiązań projektowych prezentowana będzie pod koniec semestru w formie 10 minutowej prezentacji PowerPoint obrony pracy na forum grupy ćwiczeniowej. OCENA Podstawą zaliczenia przedmiotu jest 50% obecności na ćwiczeniach i 50% obecności na wykładach oraz oceny cząstkowe: model matka, esej, model indywidualny, koncepcja szkicowa, przegląd stanu zaawansowania. WYSTAWA Plansze konkursowe będą stanowiły wystawę Państwa projektów oraz wezmą udział w konkursie ocenianym przez niezależne jury. Miejsce i czas wystawy oraz ogłoszenia wyników konkursu zostaną przedstawione w trakcie trwania semestru. Życzymy ekscytującej pracy poznawczej i studialnej oraz interesujących rozwiązań projektowych. POLITECHNIKA KRAKOWSKA WYDZIAŁ ARCHITEKTURY POLSKA KRAKÓW WARSZAWSKA 24 pok a24@pk.edu.pl,

19 ZAKŁAD ARCHITEKTURY SPOŁECZNO-USŁUGOWEJ A24 ZESPÓŁ ARCHITEKTURY PRZESTRZENI KULTURY PRZESTRZEŃ WIELICZKA TARG+MUZYKA Harmonogram PROJEKTOWANIE ARCHITEKTONICZNO URBANISTYCZNE STOPIEŃ I SEMESTR 06 ROK AKADEMICKI 2018/2019 Prowadzący przedmiot: Prowadzący zajęcia: dr hab. inż. arch. Magdalena Kozień-Woźniak dr hab. inż. arch. Magdalena Kozień-Woźniak dr inż. arch. Paweł Żuk mgr inż. arch. Marcin Gierbienis Luty/Marzec zajęcia organizacyjne, wprowadzenie do tematyki, podział na grupy budowa modelu fizycznego terenu (grupowa) model matka, studia sytuacji, wizja lokalna budowa modelu fizycznego terenu (grupowa) model matka, studia sytuacji, budowa modelu fizycznego terenu (grupowa) model matka, studia sytuacji, esej przegląd 1: oddanie i ocena modelu matki, oddanie eseju budowa modelu indywidualnego do wstawienia w model matkę, szkice budowa modelu indywidualnego do wstawienia w model matkę, szkice budowa modelu indywidualnego do wstawienia w model matkę, szkice budowa modelu indywidualnego do wstawienia w model matkę, szkice Kwiecień budowa modelu indywidualnego do wstawienia w model matkę, szkice przegląd 2: ocena modeli indywidualnych omówienie oceny modeli indywidualnych szkicowe opracowanie rysunkowe: szkice bryły, przekroje, rzuty, elewacje szkicowe opracowanie rysunkowe: szkice bryły, przekroje, rzuty, elewacje szkicowe opracowanie rysunkowe: szkice bryły, przekroje, rzuty, elewacje szkicowe opracowanie rysunkowe: szkice bryły, przekroje, rzuty, elewacje Maj szkicowe opracowanie rysunkowe: szkice bryły, przekroje, rzuty, elewacje przegląd 3: ocena zaawansowania (w trakcie zajęć omówienie idei wraz z prezentacją powerpoint) opracowanie rysunkowe: przekroje, rzuty, elewacje, szkice, wizualizacje opracowanie rysunkowe: przekroje, rzuty, elewacje, szkice, wizualizacje aktualizacja modelu indywidualnego do wstawienia w model matkę opracowanie rysunkowe: projekt wnętrz opracowanie rysunkowe: projekt wnętrz przegląd 4: ocena zaawansowania (w trakcie zajęć rozmowa indywidualna) Czerwiec przygotowanie prezentacji i plansz (rysunki, perspektywy, aksonometrie, wizualizacje) przygotowanie prezentacji i plansz (rysunki, perspektywy, aksonometrie, wizualizacje) przygotowanie prezentacji i plansz (rysunki, perspektywy, aksonometrie, wizualizacje) oddanie plansz konkursowych; obrony (termin 0) oddanie projektu zajęcia realizowane planowo w czwartek obrony (termin 1) Zorganizowana będzie wystawa oraz konkurs na najlepszą pracę pod patronatem Miasta i Gminy Wieliczka P. Artura Kozioła w ramach plebiscytu oraz oceniany przez niezależnie jury. POLITECHNIKA KRAKOWSKA WYDZIAŁ ARCHITEKTURY POLSKA KRAKÓW WARSZAWSKA 24 pok a24@pk.edu.pl,
