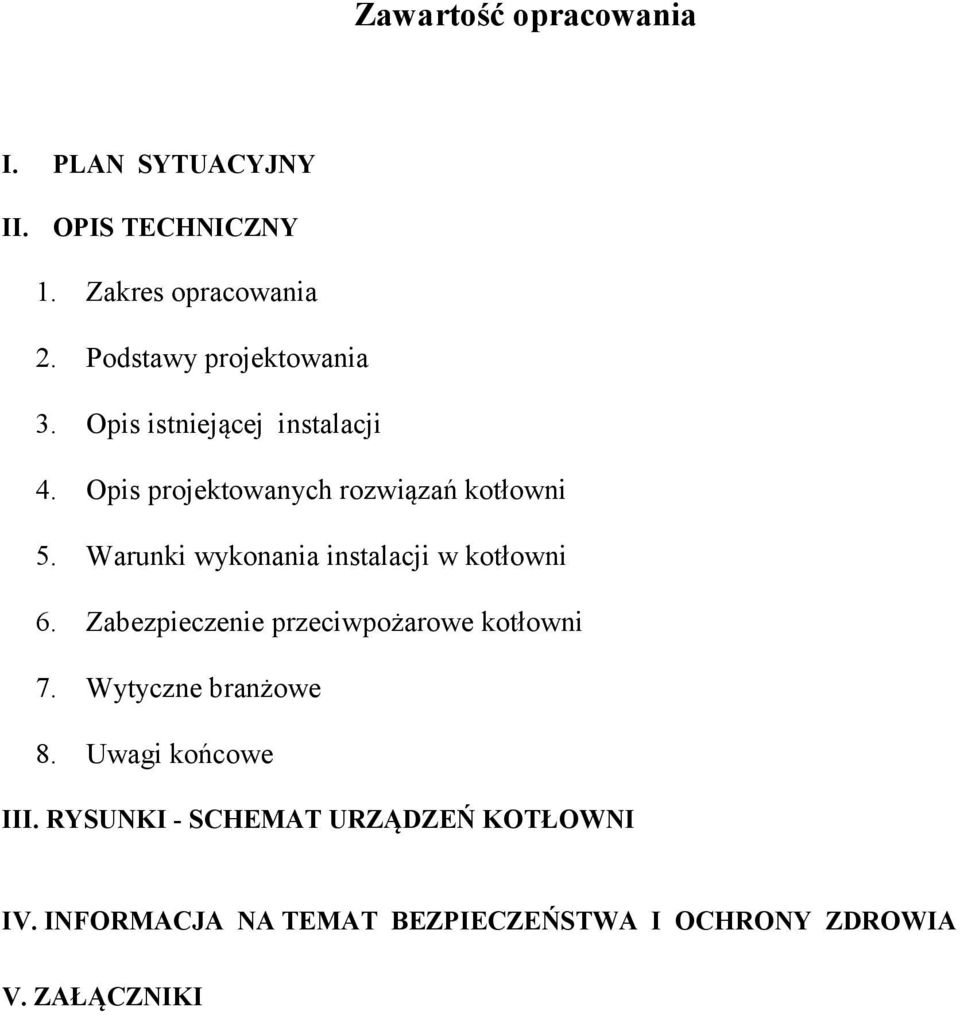

1 Zawartość opracowania I. PLAN SYTUACYJNY II. OPIS TECHNICZNY 1. Zakres opracowania 2. Podstawy projektowania 3. Opis istniejącej instalacji 4. Opis projektowanych rozwiązań kotłowni 5. Warunki wykonania instalacji w kotłowni 6. Zabezpieczenie przeciwpożarowe kotłowni 7. Wytyczne branżowe 8. Uwagi końcowe III. RYSUNKI - SCHEMAT URZĄDZEŃ KOTŁOWNI IV. INFORMACJA NA TEMAT BEZPIECZEŃSTWA I OCHRONY ZDROWIA V. ZAŁĄCZNIKI

Warunki wykonania instalacji w kotłowni 6. Zabezpieczenie przeciwpożarowe kotłowni 7.

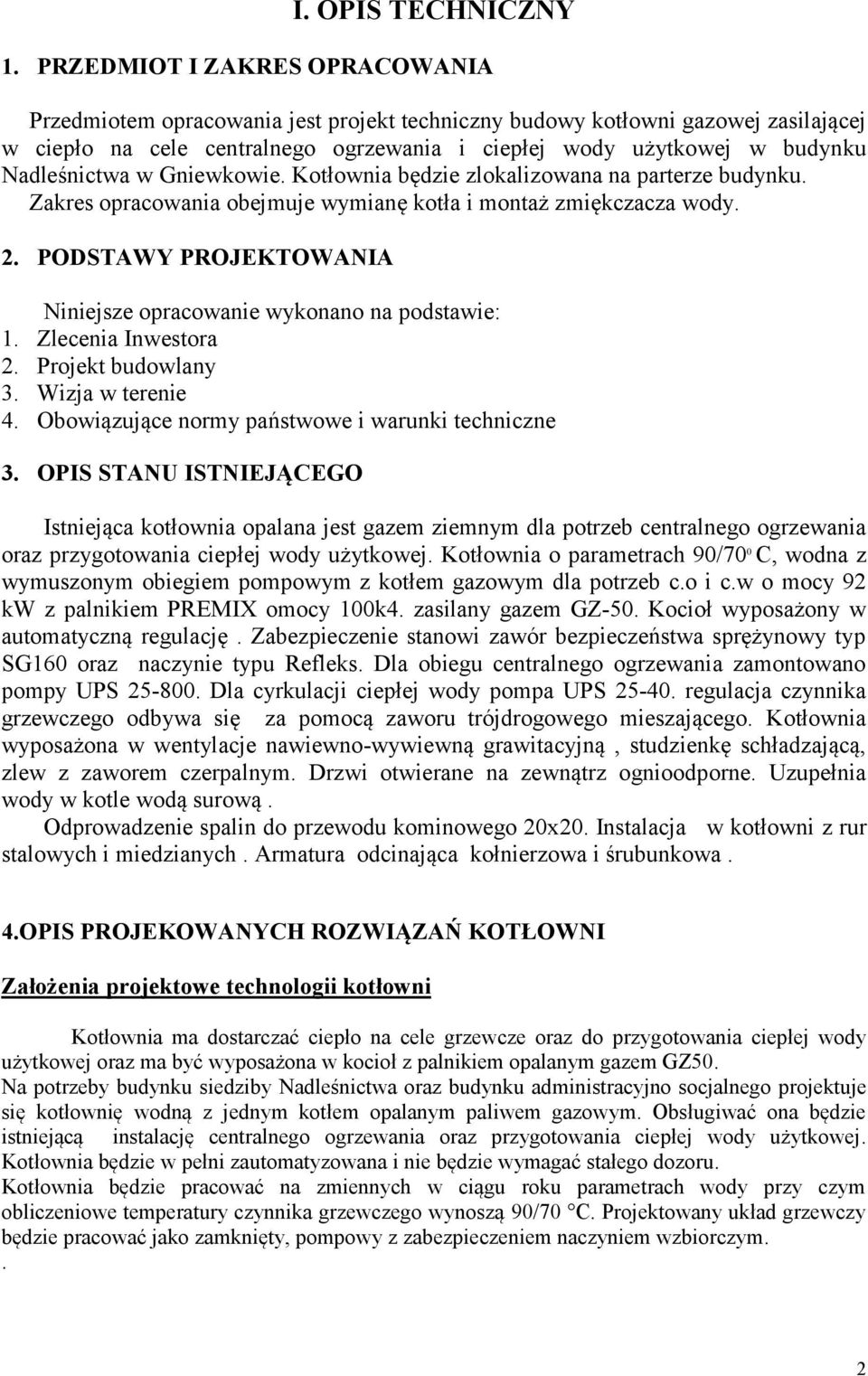

2 I. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt techniczny budowy kotłowni gazowej zasilającej w ciepło na cele centralnego ogrzewania i ciepłej wody użytkowej w budynku Nadleśnictwa w Gniewkowie. Kotłownia będzie zlokalizowana na parterze budynku. Zakres opracowania obejmuje wymianę kotła i montaż zmiękczacza wody. 2. PODSTAWY PROJEKTOWANIA Niniejsze opracowanie wykonano na podstawie: 1. Zlecenia Inwestora 2. Projekt budowlany 3. Wizja w terenie 4. Obowiązujące normy państwowe i warunki techniczne 3. OPIS STANU ISTNIEJĄCEGO Istniejąca kotłownia opalana jest gazem ziemnym dla potrzeb centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej. Kotłownia o parametrach 90/70 0 C, wodna z wymuszonym obiegiem pompowym z kotłem gazowym dla potrzeb c.o i c.w o mocy 92 kw z palnikiem PREMIX omocy 100k4. zasilany gazem GZ-50. Kocioł wyposażony w automatyczną regulację. Zabezpieczenie stanowi zawór bezpieczeństwa sprężynowy typ SG160 oraz naczynie typu Refleks. Dla obiegu centralnego ogrzewania zamontowano pompy UPS Dla cyrkulacji ciepłej wody pompa UPS regulacja czynnika grzewczego odbywa się za pomocą zaworu trójdrogowego mieszającego. Kotłownia wyposażona w wentylacje nawiewno-wywiewną grawitacyjną, studzienkę schładzającą, zlew z zaworem czerpalnym. Drzwi otwierane na zewnątrz ognioodporne. Uzupełnia wody w kotle wodą surową. Odprowadzenie spalin do przewodu kominowego 20x20. Instalacja w kotłowni z rur stalowych i miedzianych. Armatura odcinająca kołnierzowa i śrubunkowa. 4.OPIS PROJEKOWANYCH ROZWIĄZAŃ KOTŁOWNI Założenia projektowe technologii kotłowni Kotłownia ma dostarczać ciepło na cele grzewcze oraz do przygotowania ciepłej wody użytkowej oraz ma być wyposażona w kocioł z palnikiem opalanym gazem GZ50. Na potrzeby budynku siedziby Nadleśnictwa oraz budynku administracyjno socjalnego projektuje się kotłownię wodną z jednym kotłem opalanym paliwem gazowym. Obsługiwać ona będzie istniejącą instalację centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej. Kotłownia będzie w pełni zautomatyzowana i nie będzie wymagać stałego dozoru. Kotłownia będzie pracować na zmiennych w ciągu roku parametrach wody przy czym obliczeniowe temperatury czynnika grzewczego wynoszą 90/70 C. Projektowany układ grzewczy będzie pracować jako zamknięty, pompowy z zabezpieczeniem naczyniem wzbiorczym.. 2

Nadleśnictwa w Gniewkowie. Kotłownia będzie zlokalizowana na parterze budynku. Zakres opracowania obejmuje wymianę kotła i montaż zmiękczacza wody. 2.

3 Kotły Przewiduje się zastosowanie w projektowanej kotłowni kotła Brötje typu LogoBloc L-UG C z palnikiem gazowym Bs 2D+MBD/2405 G GUE1. Sterowanie pracą kotła będzie realizowane za pomocą regulatora z czujnikiem temperatury powietrza zewnętrznego. Kocioł będzie opalany gazem typu E. regulacja czynnika grzewczego zaworem trójdrogowym HRB 3 dn 32 kvs16.00 GW Z AMB162 GMFX. Na kotle zamontować zawór bezpieczeństwa sprężynowy SYR 19153/4 UWAGA: Przed kupnem palnika należy potwierdzić parametry gazu (ciśnienie i typ) Przygotowanie ciepłej wody Do przygotowania ciepłej wody użytkowej nałeży pozostawić istniejącą instalacje. W celu uzupełnienia wody w zładzie kotle należy wodę przygotować w zmiękczaczu COSMOWATER HOME 22. Na przewodach zaza zmiękczaczem projektuje się wodomierz js oraz armature odcinającą i zawór antyskażeniwy. Odprowadzenie spalin Podłączyć do istniejącej instalacji. Wentylacja kotłowni W pomieszczeniu kotłowni istniejący grawitacyjny nawiew powietrza. Powietrze zewnętrzne będzie napływać kanałem o wymiarach 200x160mm umieszczonym 0,5m nad posadzką. Wlot kanału nawiewnego na ścianie zewnętrznej budynku. Wywiew powietrza z pomieszczenia kotłowni grawitacyjnie kanałem murowanym o wymiarach 200x140mm.. Armatura Istniejącą armaturę należy pozostawić.projektuje się wymianę zaworu trójdrogowego 5. WARUNKI WYKONANIA INSTALACJI W KOTŁOWNI Kocioł, palnik oraz inne urządzenia należy montować zgodnie z instrukcjami montażu dostarczonymi przez producentów. Montażu tych urządzeń powinny dokonywać osoby do tego uprawnione.. Ponadto przewody oznakować strzałkami wskazującymi kierunek przepływu czynnika. Całość robót należy wykonać zgodnie z obowiązującymi normami i przepisami. Jako materiał pomocniczy przy odbiorach zaleca się Warunki techniczne wykonania i odbioru kotłowni na paliwa gazowe i olejowe wyd. PKTSGGIK W czasie wykonywania kotłowni należy posługiwać się dokumentacją techniczną. 3

regulacja czynnika grzewczego zaworem trójdrogowym HRB 3 dn 32 kvs16.00 GW Z AMB162 GMFX.

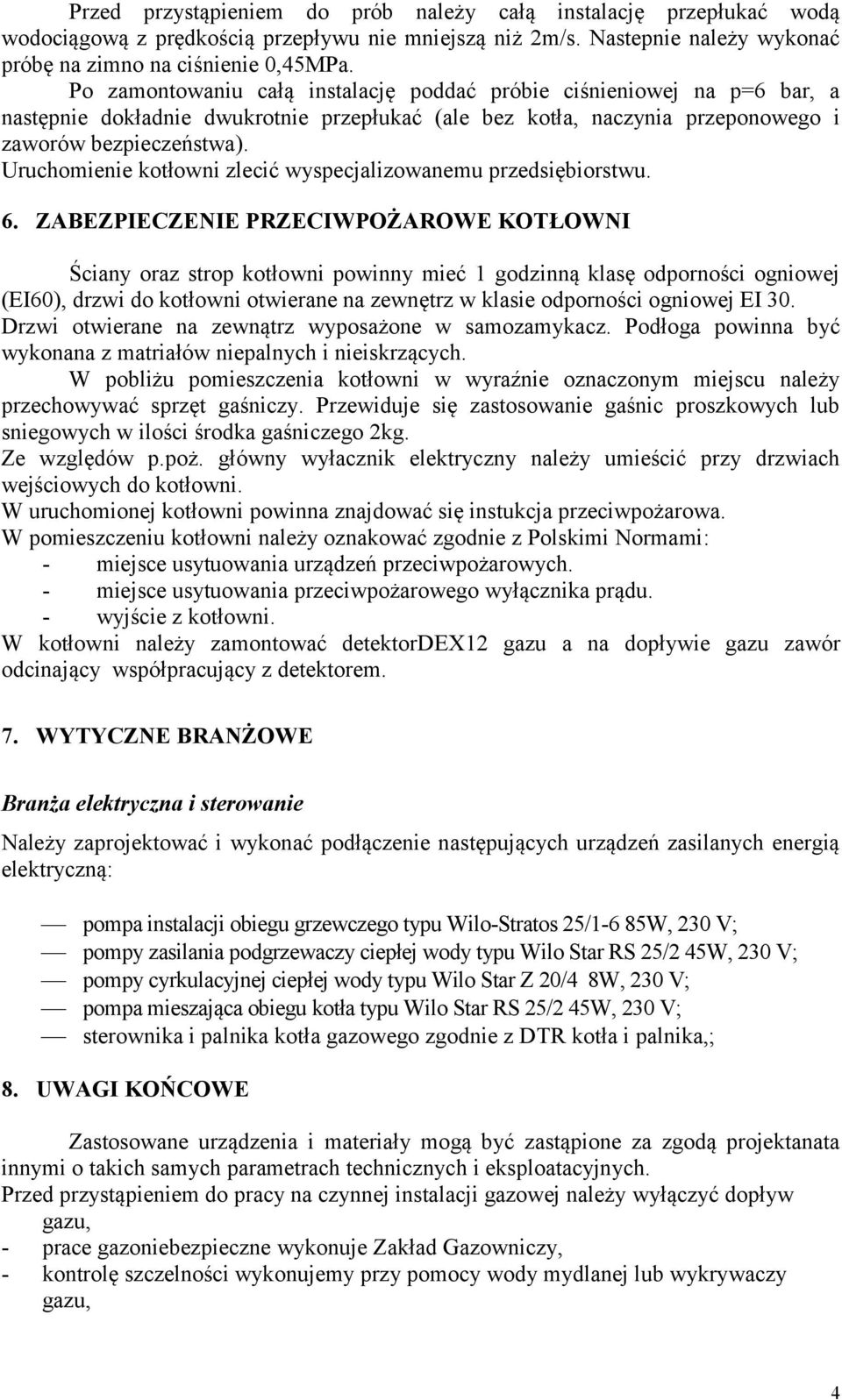

4 Przed przystąpieniem do prób należy całą instalację przepłukać wodą wodociągową z prędkością przepływu nie mniejszą niż 2m/s. Nastepnie należy wykonać próbę na zimno na ciśnienie 0,45MPa. Po zamontowaniu całą instalację poddać próbie ciśnieniowej na p=6 bar, a następnie dokładnie dwukrotnie przepłukać (ale bez kotła, naczynia przeponowego i zaworów bezpieczeństwa). Uruchomienie kotłowni zlecić wyspecjalizowanemu przedsiębiorstwu. 6. ZABEZPIECZENIE PRZECIWPOŻAROWE KOTŁOWNI Ściany oraz strop kotłowni powinny mieć 1 godzinną klasę odporności ogniowej (EI60), drzwi do kotłowni otwierane na zewnętrz w klasie odporności ogniowej EI 30. Drzwi otwierane na zewnątrz wyposażone w samozamykacz. Podłoga powinna być wykonana z matriałów niepalnych i nieiskrzących. W pobliżu pomieszczenia kotłowni w wyraźnie oznaczonym miejscu należy przechowywać sprzęt gaśniczy. Przewiduje się zastosowanie gaśnic proszkowych lub sniegowych w ilości środka gaśniczego 2kg. Ze względów p.poż. główny wyłacznik elektryczny należy umieścić przy drzwiach wejściowych do kotłowni. W uruchomionej kotłowni powinna znajdować się instukcja przeciwpożarowa. W pomieszczeniu kotłowni należy oznakować zgodnie z Polskimi Normami: - miejsce usytuowania urządzeń przeciwpożarowych. - miejsce usytuowania przeciwpożarowego wyłącznika prądu. - wyjście z kotłowni. W kotłowni należy zamontować detektordex12 gazu a na dopływie gazu zawór odcinający współpracujący z detektorem. 7. WYTYCZNE BRANŻOWE Branża elektryczna i sterowanie Należy zaprojektować i wykonać podłączenie następujących urządzeń zasilanych energią elektryczną: pompa instalacji obiegu grzewczego typu Wilo-Stratos 25/1-6 85W, 230 V; pompy zasilania podgrzewaczy ciepłej wody typu Wilo Star RS 25/2 45W, 230 V; pompy cyrkulacyjnej ciepłej wody typu Wilo Star Z 20/4 8W, 230 V; pompa mieszająca obiegu kotła typu Wilo Star RS 25/2 45W, 230 V; sterownika i palnika kotła gazowego zgodnie z DTR kotła i palnika,; 8. UWAGI KOŃCOWE Zastosowane urządzenia i materiały mogą być zastąpione za zgodą projektanata innymi o takich samych parametrach technicznych i eksploatacyjnych. Przed przystąpieniem do pracy na czynnej instalacji gazowej należy wyłączyć dopływ gazu, - prace gazoniebezpieczne wykonuje Zakład Gazowniczy, - kontrolę szczelności wykonujemy przy pomocy wody mydlanej lub wykrywaczy gazu, 4

Uruchomienie kotłowni zlecić wyspecjalizowanemu przedsiębiorstwu. 6.

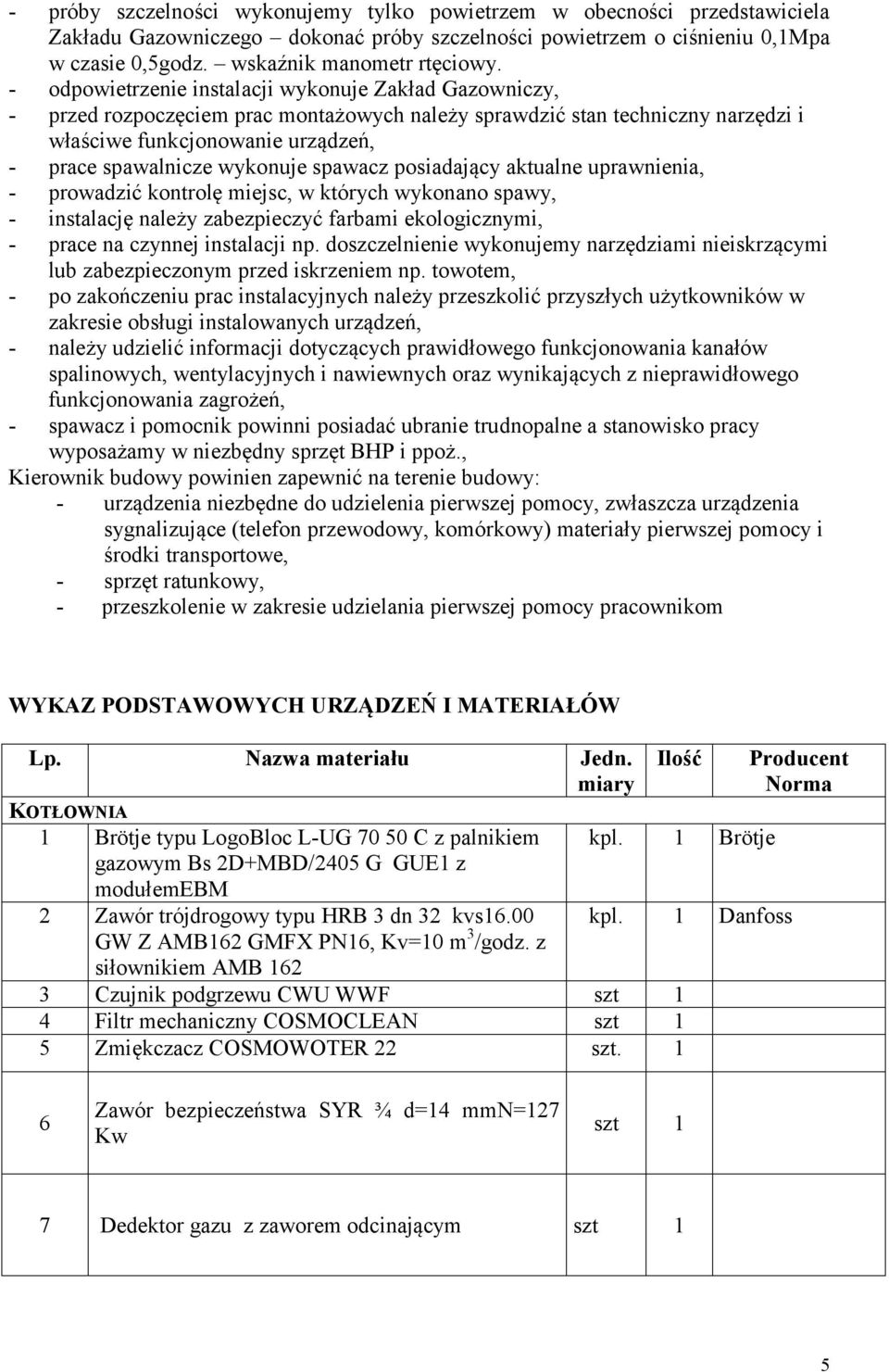

5 - próby szczelności wykonujemy tylko powietrzem w obecności przedstawiciela Zakładu Gazowniczego dokonać próby szczelności powietrzem o ciśnieniu 0,1Mpa w czasie 0,5godz. wskaźnik manometr rtęciowy. - odpowietrzenie instalacji wykonuje Zakład Gazowniczy, - przed rozpoczęciem prac montażowych należy sprawdzić stan techniczny narzędzi i właściwe funkcjonowanie urządzeń, - prace spawalnicze wykonuje spawacz posiadający aktualne uprawnienia, - prowadzić kontrolę miejsc, w których wykonano spawy, - instalację należy zabezpieczyć farbami ekologicznymi, - prace na czynnej instalacji np. doszczelnienie wykonujemy narzędziami nieiskrzącymi lub zabezpieczonym przed iskrzeniem np. towotem, - po zakończeniu prac instalacyjnych należy przeszkolić przyszłych użytkowników w zakresie obsługi instalowanych urządzeń, - należy udzielić informacji dotyczących prawidłowego funkcjonowania kanałów spalinowych, wentylacyjnych i nawiewnych oraz wynikających z nieprawidłowego funkcjonowania zagrożeń, - spawacz i pomocnik powinni posiadać ubranie trudnopalne a stanowisko pracy wyposażamy w niezbędny sprzęt BHP i ppoż., Kierownik budowy powinien zapewnić na terenie budowy: - urządzenia niezbędne do udzielenia pierwszej pomocy, zwłaszcza urządzenia sygnalizujące (telefon przewodowy, komórkowy) materiały pierwszej pomocy i środki transportowe, - sprzęt ratunkowy, - przeszkolenie w zakresie udzielania pierwszej pomocy pracownikom WYKAZ PODSTAWOWYCH URZĄDZEŃ I MATERIAŁÓW Lp. Nazwa materiału Jedn. miary Ilość KOTŁOWNIA 1 Brötje typu LogoBloc L-UG C z palnikiem kpl. 1 Brötje gazowym Bs 2D+MBD/2405 G GUE1 z modułemebm 2 Zawór trójdrogowy typu HRB 3 dn 32 kvs16.00 kpl. 1 Danfoss GW Z AMB162 GMFX PN16, Kv=10 m 3 /godz. z siłownikiem AMB Czujnik podgrzewu CWU WWF szt 1 4 Filtr mechaniczny COSMOCLEAN szt 1 5 Zmiękczacz COSMOWOTER 22 szt. 1 Producent Norma 6 Zawór bezpieczeństwa SYR ¾ d=14 mmn=127 Kw szt 1 7 Dedektor gazu z zaworem odcinającym szt 1 5

wykonuje spawacz posiadający aktualne uprawnienia, - prowadzić kontrolę miejsc, w których wykonano spawy, - instalację należy zabezpieczyć farbami ekologicznymi, - prace na czynnej instalacji np.

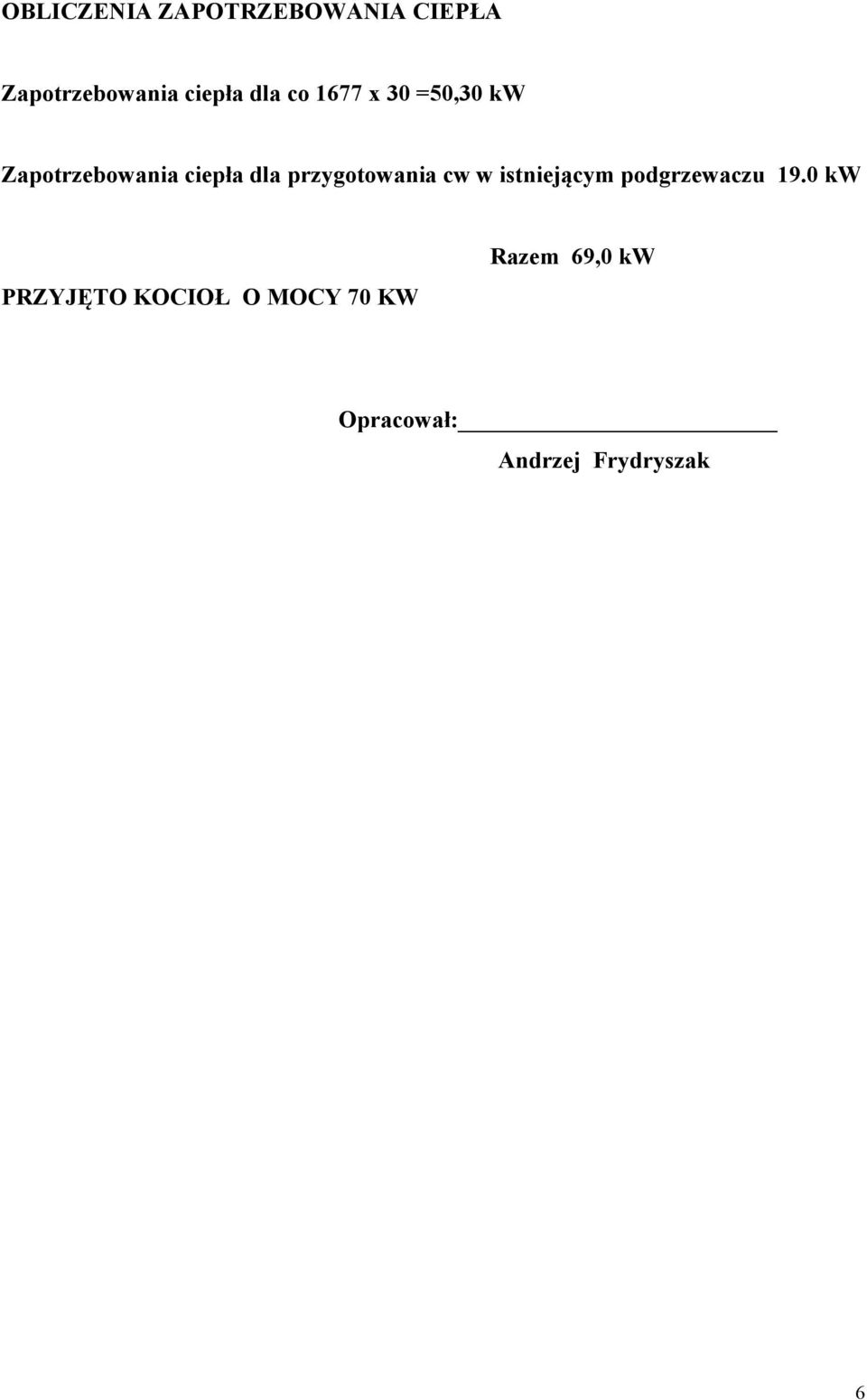

6 OBLICZENIA ZAPOTRZEBOWANIA CIEPŁA Zapotrzebowania ciepła dla co 1677 x 30 =50,30 kw Zapotrzebowania ciepła dla przygotowania cw w istniejącym podgrzewaczu 19.0 kw PRZYJĘTO KOCIOŁ O MOCY 70 KW Razem 69,0 kw Opracował: Andrzej Frydryszak 6

przygotowania cw w istniejącym podgrzewaczu 19.

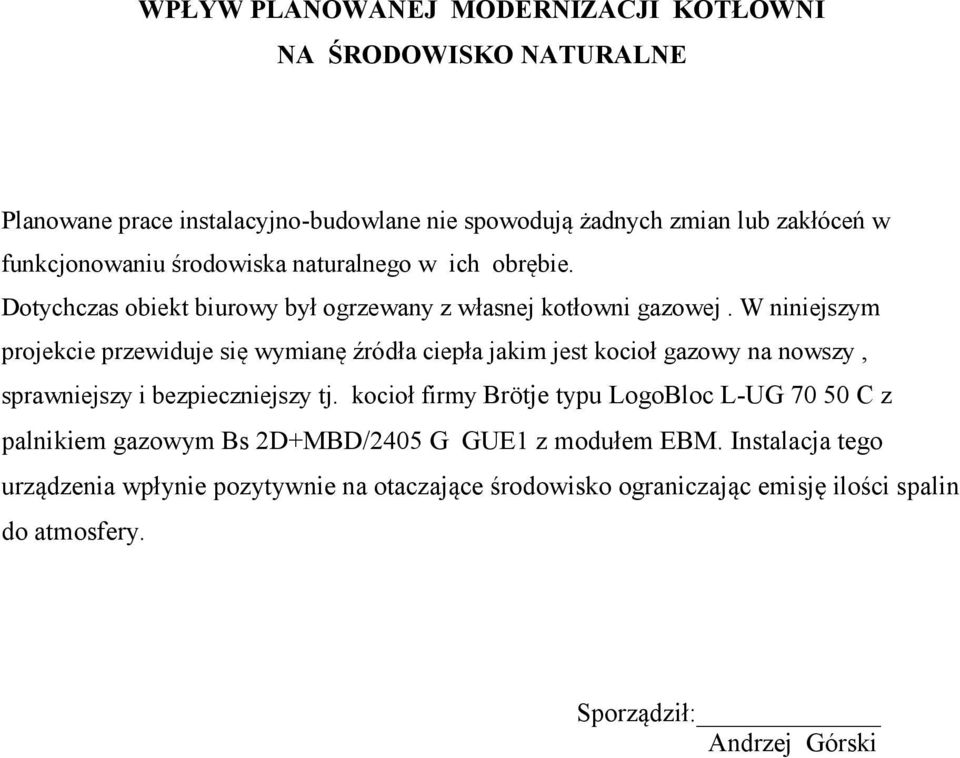

7 WPŁYW PLANOWANEJ MODERNIZACJI KOTŁOWNI NA ŚRODOWISKO NATURALNE Planowane prace instalacyjno-budowlane nie spowodują żadnych zmian lub zakłóceń w funkcjonowaniu środowiska naturalnego w ich obrębie. Dotychczas obiekt biurowy był ogrzewany z własnej kotłowni gazowej. W niniejszym projekcie przewiduje się wymianę źródła ciepła jakim jest kocioł gazowy na nowszy, sprawniejszy i bezpieczniejszy tj. kocioł firmy Brötje typu LogoBloc L-UG C z palnikiem gazowym Bs 2D+MBD/2405 G GUE1 z modułem EBM. Instalacja tego urządzenia wpłynie pozytywnie na otaczające środowisko ograniczając emisję ilości spalin do atmosfery. Sporządził: Andrzej Górski

W niniejszym projekcie przewiduje się wymianę źródła ciepła jakim jest kocioł gazowy na nowszy, sprawniejszy i bezpieczniejszy tj.

8 Wymiana kotła w kotłowni Nadleśnictwa w Gniewkowie Ekosan-Projekt III.ZAŁĄCZNIKI 8

9 Wymiana kotła w kotłowni Nadleśnictwa w Gniewkowie Ekosan-Projekt 9
