PROJEKT BUDOWLANO-WYKONAWCZY

Transkrypt

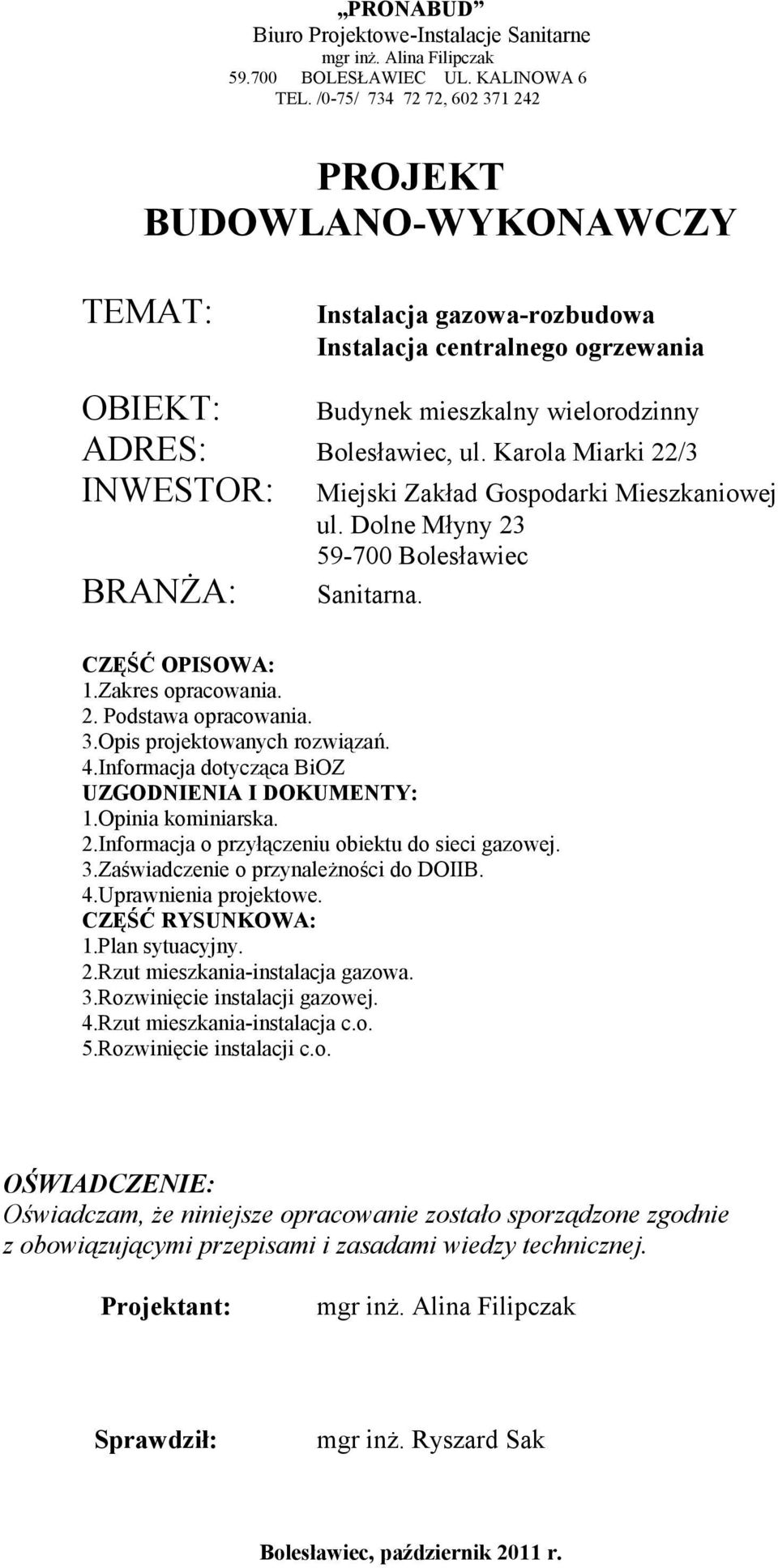

1 PRONABUD Biuro Projektowe-Instalacje Sanitarne mgr inż. Alina Filipczak BOLESŁAWIEC UL. KALINOWA 6 TEL. /0-75/ , PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Instalacja gazowa-rozbudowa Instalacja centralnego ogrzewania OBIEKT: Budynek mieszkalny wielorodzinny ADRES: Bolesławiec, ul. Karola Miarki 22/3 INWESTOR: BRANŻA: Miejski Zakład Gospodarki Mieszkaniowej ul. Dolne Młyny Bolesławiec Sanitarna. CZĘŚĆ OPISOWA: 1.Zakres opracowania. 2. Podstawa opracowania. 3.Opis projektowanych rozwiązań. 4.Informacja dotycząca BiOZ UZGODNIENIA I DOKUMENTY: 1.Opinia kominiarska. 2.Informacja o przyłączeniu obiektu do sieci gazowej. 3.Zaświadczenie o przynależności do DOIIB. 4.Uprawnienia projektowe. CZĘŚĆ RYSUNKOWA: 1.Plan sytuacyjny. 2.Rzut mieszkania-instalacja gazowa. 3.Rozwinięcie instalacji gazowej. 4.Rzut mieszkania-instalacja c.o. 5.Rozwinięcie instalacji c.o. OŚWIADCZENIE: Oświadczam, że niniejsze opracowanie zostało sporządzone zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant: mgr inż. Alina Filipczak Sprawdził: mgr inż. Ryszard Sak 1 Bolesławiec, październik 2011 r.

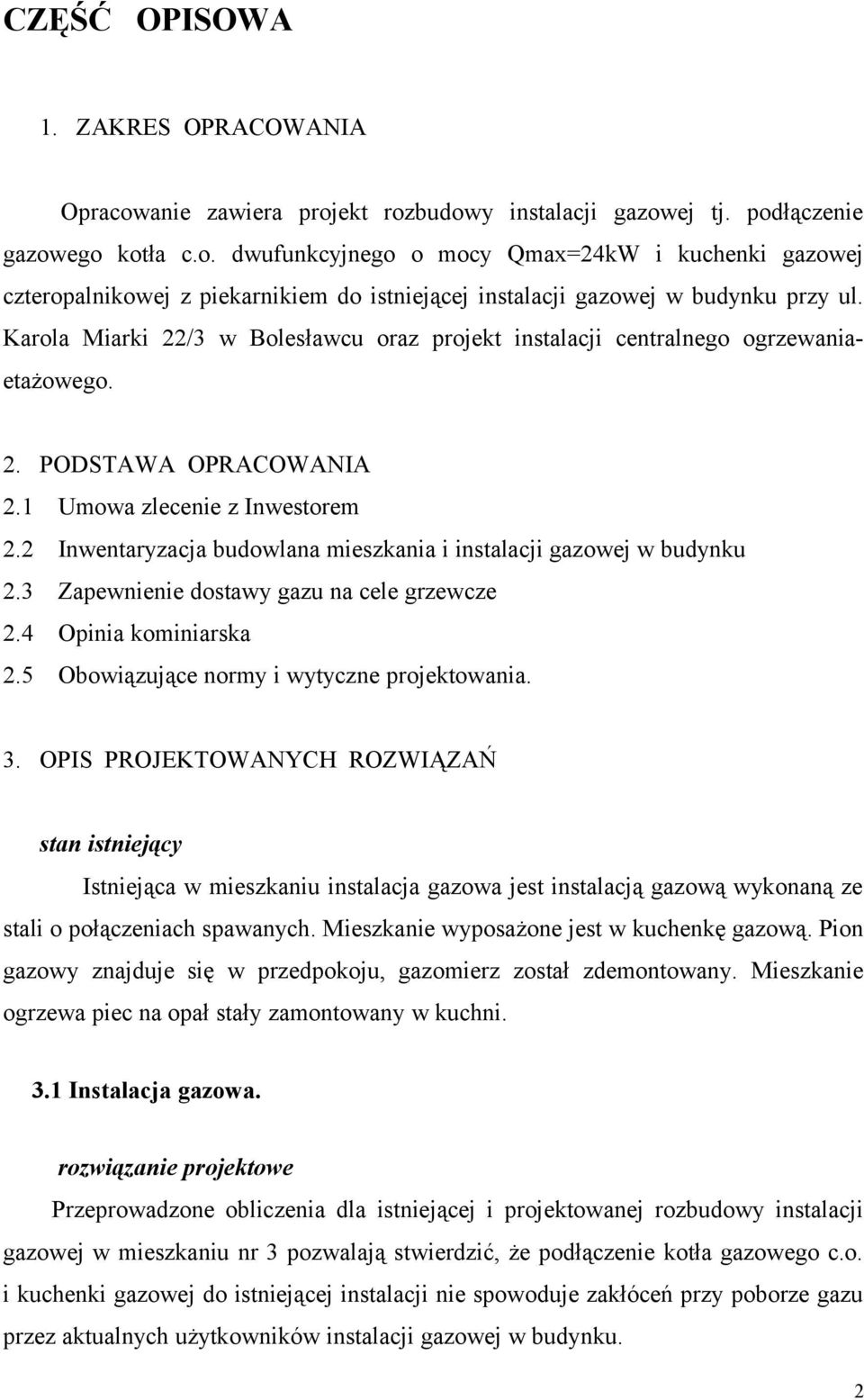

2 CZĘŚĆ OPISOWA 1. ZAKRES OPRACOWANIA Opracowanie zawiera projekt rozbudowy instalacji gazowej tj. podłączenie gazowego kotła c.o. dwufunkcyjnego o mocy Qmax=24kW i kuchenki gazowej czteropalnikowej z piekarnikiem do istniejącej instalacji gazowej w budynku przy ul. Karola Miarki 22/3 w Bolesławcu oraz projekt instalacji centralnego ogrzewaniaetażowego. 2. PODSTAWA OPRACOWANIA 2.1 Umowa zlecenie z Inwestorem 2.2 Inwentaryzacja budowlana mieszkania i instalacji gazowej w budynku 2.3 Zapewnienie dostawy gazu na cele grzewcze 2.4 Opinia kominiarska 2.5 Obowiązujące normy i wytyczne projektowania. 3. OPIS PROJEKTOWANYCH ROZWIĄZAŃ stan istniejący Istniejąca w mieszkaniu instalacja gazowa jest instalacją gazową wykonaną ze stali o połączeniach spawanych. Mieszkanie wyposażone jest w kuchenkę gazową. Pion gazowy znajduje się w przedpokoju, gazomierz został zdemontowany. Mieszkanie ogrzewa piec na opał stały zamontowany w kuchni. 3.1 Instalacja gazowa. rozwiązanie projektowe Przeprowadzone obliczenia dla istniejącej i projektowanej rozbudowy instalacji gazowej w mieszkaniu nr 3 pozwalają stwierdzić, że podłączenie kotła gazowego c.o. i kuchenki gazowej do istniejącej instalacji nie spowoduje zakłóceń przy poborze gazu przez aktualnych użytkowników instalacji gazowej w budynku. 2

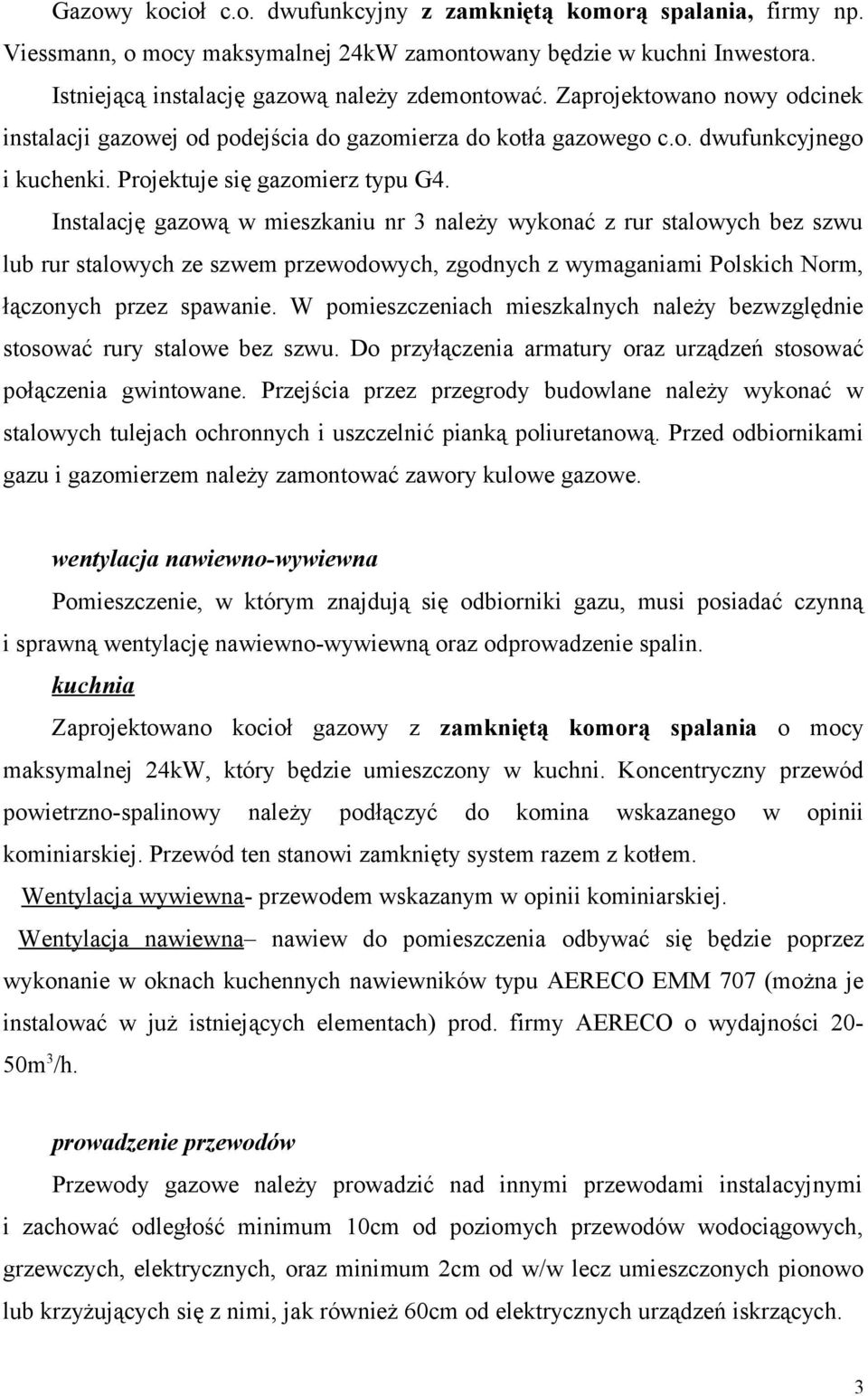

3 Gazowy kocioł c.o. dwufunkcyjny z zamkniętą komorą spalania, firmy np. Viessmann, o mocy maksymalnej 24kW zamontowany będzie w kuchni Inwestora. Istniejącą instalację gazową należy zdemontować. Zaprojektowano nowy odcinek instalacji gazowej od podejścia do gazomierza do kotła gazowego c.o. dwufunkcyjnego i kuchenki. Projektuje się gazomierz typu G4. Instalację gazową w mieszkaniu nr 3 należy wykonać z rur stalowych bez szwu lub rur stalowych ze szwem przewodowych, zgodnych z wymaganiami Polskich Norm, łączonych przez spawanie. W pomieszczeniach mieszkalnych należy bezwzględnie stosować rury stalowe bez szwu. Do przyłączenia armatury oraz urządzeń stosować połączenia gwintowane. Przejścia przez przegrody budowlane należy wykonać w stalowych tulejach ochronnych i uszczelnić pianką poliuretanową. Przed odbiornikami gazu i gazomierzem należy zamontować zawory kulowe gazowe. wentylacja nawiewno-wywiewna Pomieszczenie, w którym znajdują się odbiorniki gazu, musi posiadać czynną i sprawną wentylację nawiewno-wywiewną oraz odprowadzenie spalin. kuchnia Zaprojektowano kocioł gazowy z zamkniętą komorą spalania o mocy maksymalnej 24kW, który będzie umieszczony w kuchni. Koncentryczny przewód powietrzno-spalinowy należy podłączyć do komina wskazanego w opinii kominiarskiej. Przewód ten stanowi zamknięty system razem z kotłem. Wentylacja wywiewna- przewodem wskazanym w opinii kominiarskiej. Wentylacja nawiewna nawiew do pomieszczenia odbywać się będzie poprzez wykonanie w oknach kuchennych nawiewników typu AERECO EMM 707 (można je instalować w już istniejących elementach) prod. firmy AERECO o wydajności 20-50m 3 /h. prowadzenie przewodów Przewody gazowe należy prowadzić nad innymi przewodami instalacyjnymi i zachować odległość minimum 10cm od poziomych przewodów wodociągowych, grzewczych, elektrycznych, oraz minimum 2cm od w/w lecz umieszczonych pionowo lub krzyżujących się z nimi, jak również 60cm od elektrycznych urządzeń iskrzących. 3

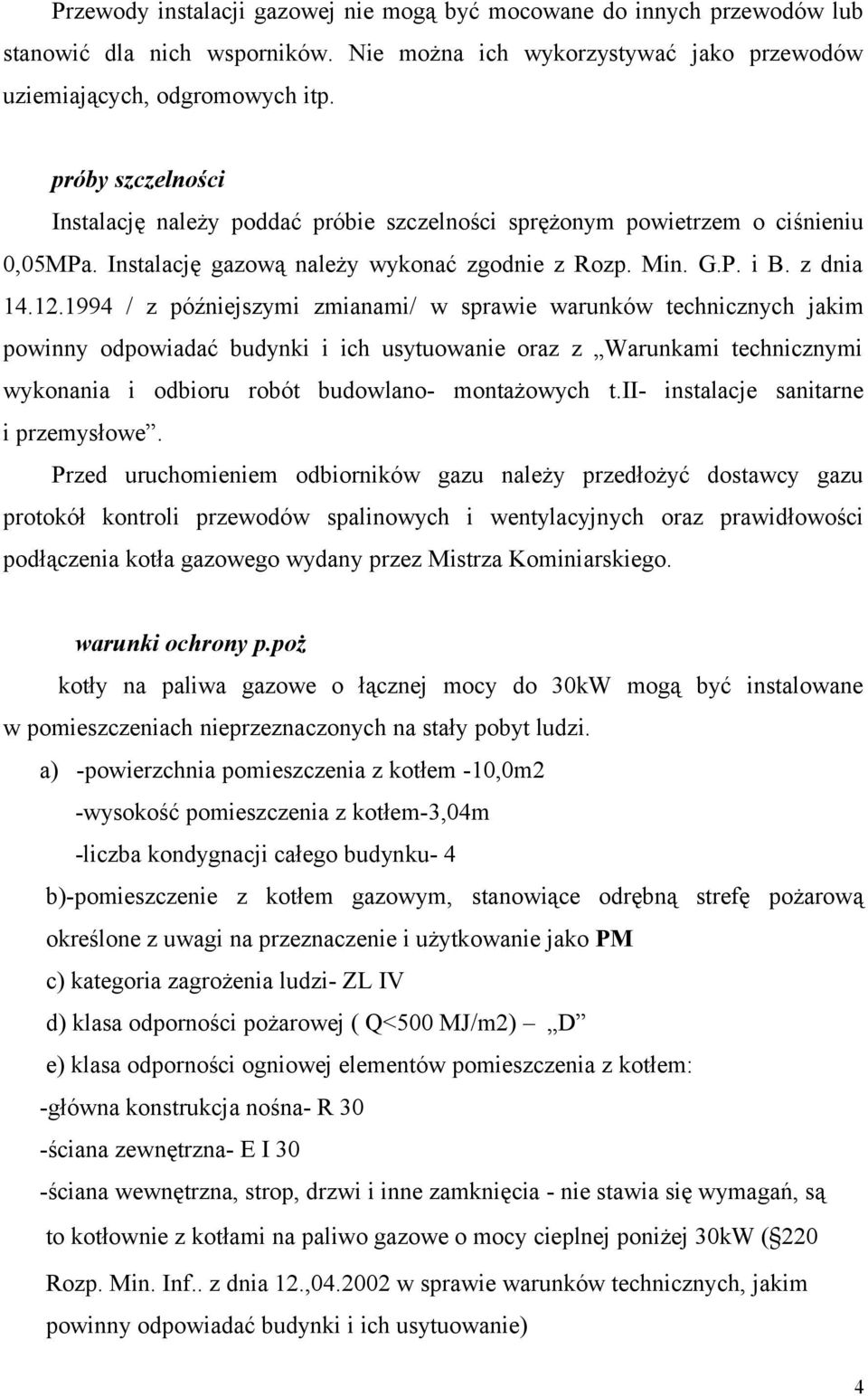

4 Przewody instalacji gazowej nie mogą być mocowane do innych przewodów lub stanowić dla nich wsporników. Nie można ich wykorzystywać jako przewodów uziemiających, odgromowych itp. próby szczelności Instalację należy poddać próbie szczelności sprężonym powietrzem o ciśnieniu 0,05MPa. Instalację gazową należy wykonać zgodnie z Rozp. Min. G.P. i B. z dnia / z późniejszymi zmianami/ w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie oraz z Warunkami technicznymi wykonania i odbioru robót budowlano- montażowych t.ii- instalacje sanitarne i przemysłowe. Przed uruchomieniem odbiorników gazu należy przedłożyć dostawcy gazu protokół kontroli przewodów spalinowych i wentylacyjnych oraz prawidłowości podłączenia kotła gazowego wydany przez Mistrza Kominiarskiego. warunki ochrony p.poż kotły na paliwa gazowe o łącznej mocy do 30kW mogą być instalowane w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi. a) -powierzchnia pomieszczenia z kotłem -10,0m2 -wysokość pomieszczenia z kotłem-3,04m -liczba kondygnacji całego budynku- 4 b)-pomieszczenie z kotłem gazowym, stanowiące odrębną strefę pożarową określone z uwagi na przeznaczenie i użytkowanie jako PM c) kategoria zagrożenia ludzi- ZL IV d) klasa odporności pożarowej ( Q<500 MJ/m2) D e) klasa odporności ogniowej elementów pomieszczenia z kotłem: -główna konstrukcja nośna- R 30 -ściana zewnętrzna- E I 30 -ściana wewnętrzna, strop, drzwi i inne zamknięcia - nie stawia się wymagań, są to kotłownie z kotłami na paliwo gazowe o mocy cieplnej poniżej 30kW ( 220 Rozp. Min. Inf.. z dnia 12., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie) 4

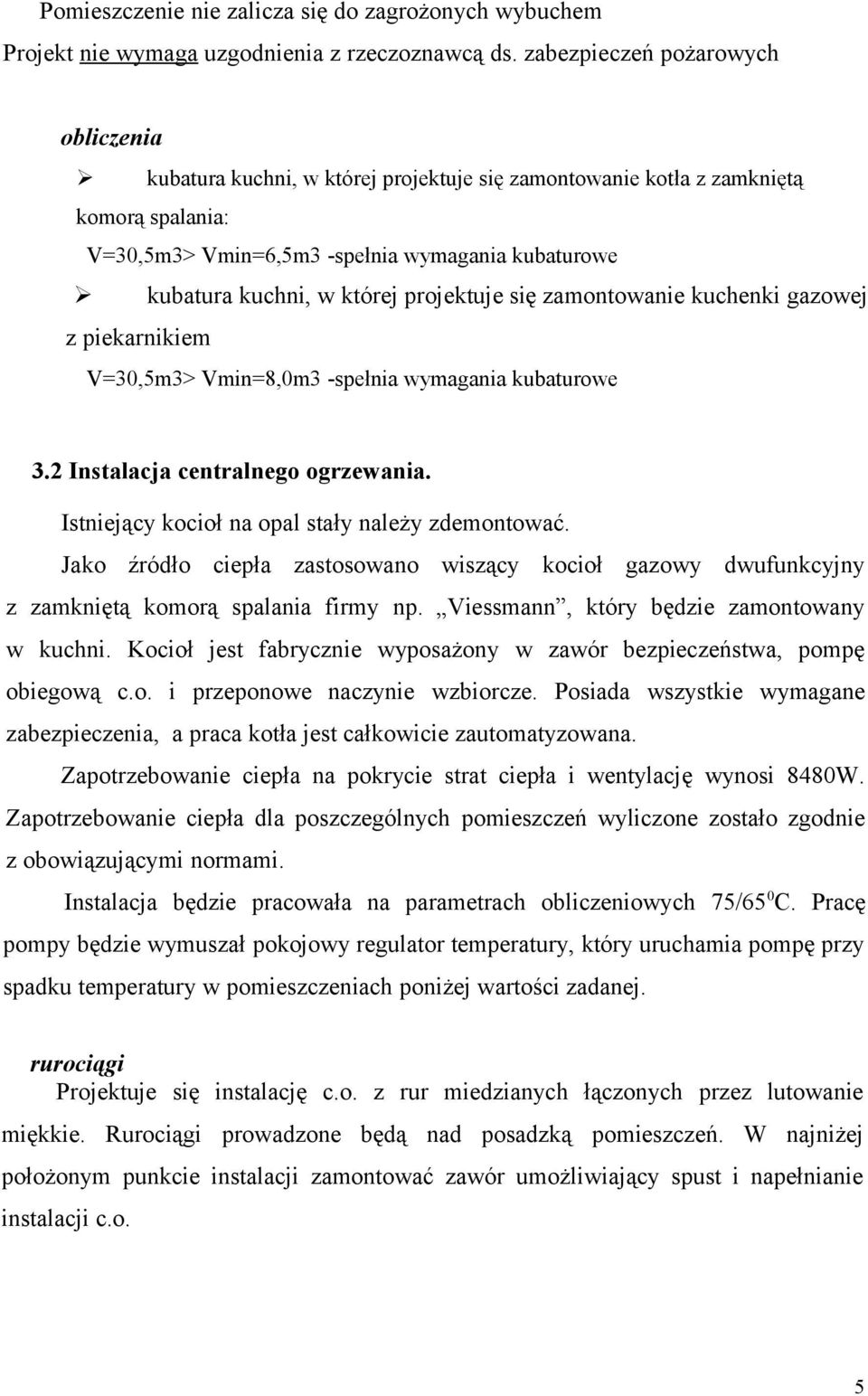

5 Pomieszczenie nie zalicza się do zagrożonych wybuchem Projekt nie wymaga uzgodnienia z rzeczoznawcą ds. zabezpieczeń pożarowych obliczenia kubatura kuchni, w której projektuje się zamontowanie kotła z zamkniętą komorą spalania: V=30,5m3> Vmin=6,5m3 -spełnia wymagania kubaturowe kubatura kuchni, w której projektuje się zamontowanie kuchenki gazowej z piekarnikiem V=30,5m3> Vmin=8,0m3 -spełnia wymagania kubaturowe 3.2 Instalacja centralnego ogrzewania. Istniejący kocioł na opal stały należy zdemontować. Jako źródło ciepła zastosowano wiszący kocioł gazowy dwufunkcyjny z zamkniętą komorą spalania firmy np. Viessmann, który będzie zamontowany w kuchni. Kocioł jest fabrycznie wyposażony w zawór bezpieczeństwa, pompę obiegową c.o. i przeponowe naczynie wzbiorcze. Posiada wszystkie wymagane zabezpieczenia, a praca kotła jest całkowicie zautomatyzowana. Zapotrzebowanie ciepła na pokrycie strat ciepła i wentylację wynosi 8480W. Zapotrzebowanie ciepła dla poszczególnych pomieszczeń wyliczone zostało zgodnie z obowiązującymi normami. Instalacja będzie pracowała na parametrach obliczeniowych 75/65 0 C. Pracę pompy będzie wymuszał pokojowy regulator temperatury, który uruchamia pompę przy spadku temperatury w pomieszczeniach poniżej wartości zadanej. rurociągi Projektuje się instalację c.o. z rur miedzianych łączonych przez lutowanie miękkie. Rurociągi prowadzone będą nad posadzką pomieszczeń. W najniżej położonym punkcie instalacji zamontować zawór umożliwiający spust i napełnianie instalacji c.o. 5

6 grzejniki i armatura Zaprojektowano stalowe grzejniki płytowe COSMO. Każdy grzejnik wyposażony jest w przyspawane z tyłu zawieszenia i zdejmowalne obudowy. Montaż grzejników na ścianach należy wykonać za pomocą wieszaków będących na wyposażeniu. Na gałązkach zasilających grzejniki zamontować należy zawory termostatyczne o średnicy ½ oraz wykonać nastawy wstępne. Grzejniki posiadają jako fabryczne wyposażenie zaworki odpowietrzające. Instalację po wykonaniu należy dwukrotnie przepłukać, a następnie poddać próbie szczelności wodą / bez kotła i naczynia / na ciśnienie p=0,4 MPa, a po uzyskaniu pozytywnego wyniku poddać próbie szczelności na gorąco wodą o maksymalnych parametrach roboczych.. Instalację wykonać należy zgodnie z projektem, Warunkami technicznymi wykonania i odbioru robót montażowych cz.ii- instalacje sanitarne, zgodnie z DTR zastosowanej armatury. Po zakończeniu prób ciśnieniowych należy wykonać odpowiednie nastawy na zaworach grzejnikowych i zamontować termostaty. 6

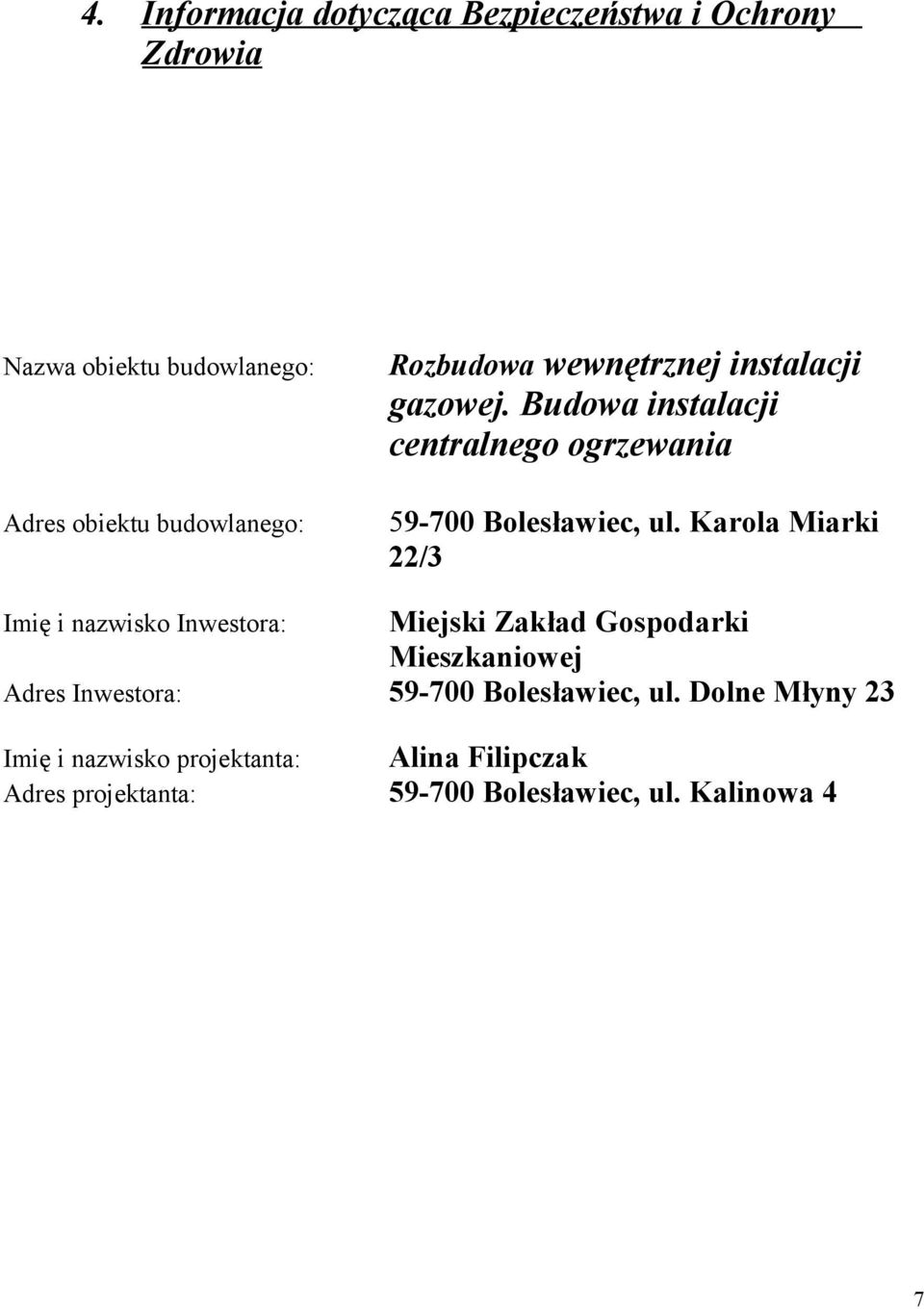

7 4. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia Nazwa obiektu budowlanego: Adres obiektu budowlanego: Rozbudowa wewnętrznej instalacji gazowej. Budowa instalacji centralnego ogrzewania Bolesławiec, ul. Karola Miarki 22/3 Imię i nazwisko Inwestora: Miejski Zakład Gospodarki Mieszkaniowej Adres Inwestora: Bolesławiec, ul. Dolne Młyny 23 Imię i nazwisko projektanta: Alina Filipczak Adres projektanta: Bolesławiec, ul. Kalinowa 4 7

8 CZĘŚĆ OPISOWA 1. Zakres robót oraz kolejność realizacji: W zakres robót niniejszego zadania wchodzi rozbudowa istniejącej instalacji gazowej i budowa nowej instalacji centralnego ogrzewania. Rozbudowa instalacji gazowej polega na zamontowaniu kotła gazowego. Kolejność wykonywania robót: 1. demontaż istniejącej instalacji gazowej i kotła na opał stały 2. montaż instalacji gazowej wraz z próbą szczelności 3. montaż kotła gazowego i kuchenki gazowej 4. montaż wentylacji nawiewno-wywiewnej i spalinowej 5. montaż grzejników na ścianach 6. wykonanie instalacji zasilającej grzejniki 7. próba szczelności wodą i próba szczelności na gorąco wodą o maksymalnych parametrach roboczych 2. Wykaz istniejących obiektów: W mieszkaniu nr 3 jest kuchenka gazowa. W budynku jest 12 mieszkań- we wszystkich są odbiorniki gazowe. 3. Elementy zagospodarowania terenu ( lub działki) mogące stwarzać zagrożenie: Szczególnym zagrożeniem przy pracach na urządzeniach i przewodach gazowych jest używanie urządzeń gazowych, które nie zostały należycie odpowietrzone po przerwie w dostawie gazu. 4. Przewidywane zagrożenia podczas realizacji robót: Podczas demontażu instalacji gazowej częste jest stosowanie elektrycznych urządzeń do przecinania rur, w których znajdują się resztki gazu. Może to spowodować jego wybuch (zwłaszcza w małych przestrzeniach, np. pawlacze, szachty instalacyjne, itp.). Podczas montażu instalacji gazowej i c.o., przy nie stosowaniu odpowiednich zabezpieczeń ochronnych mogą zdarzyć się wypadki np. poparzenia pracowników. 8

9 5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót: Przed przystąpieniem do realizacji robót kierownik budowy lub wyznaczony przez niego majster robót sanitarnych ma obowiązek przeprowadzenia krótkiego instruktażu kładąc szczególny nacisk na przewidywane zagrożenia oraz ogólne warunki przestrzegania przepisów bhp (w szczególności w sprawie bhp przy spawaniu i cięciu metali). 6. Środki techniczne i organizacyjne mogące zapobiegać niebezpiecznym wypadkom: 1. uruchomienie urządzeń gazowych może nastąpić dopiero dokładnym odpowietrzeniu urządzeń gazowych i po pozytywnej próbie szczelności 2. zakaz używania otwartego ognia w przypadku stwierdzenia nieszczelności w instalacji napełnionej gazem palnym. 3. stosowanie środków ochronnych przy pracach spawalniczych Opracowała: 9
