1 BRANŻA SANITARNA Budynek garażowy

2 SPIS ZAWARTOŚCI PROJEKTU 1. STRONA TYTUŁOWA SPIS ZAWARTOŚCI PROJEKTU UPRAWNIENIA BUDOWLANE WPIS DO IZBY INŻYNIERÓW INFORMACJA DOTYCZĄCA BIOZ PROJEKT INSTALACJI CO CZĘŚĆ RYSUNKOWA RYS.1Z ZAGOSPODAROWANIE TERENU RYS.2 RZUT GARAŻU - INSTALACJA CO

WPIS DO IZBY INŻYNIERÓW... 5. INFORMACJA DOTYCZĄCA BIOZ... 6.

3 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKTU BUDOWLANO: TERMOMODERNIZACJA BUDYNKU GARAŻOWEGO KMPSP W CHEŁMIE PRZY UL. PRYM. S. WYSZYŃSKIEGO 2B Inwestor: Komenda Miejskiej Państwowej Straży Pożarnej, ul. Wyszyńskiego 2B, Chełm

4 I. PODSTAWA OPRACOWANIA : Niniejszą informację opracowano na podstawie Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej Bezpieczeństwa i Ochrony Zdrowia oraz Planu Bezpieczeństwa i Ochrony Zdrowia (Dz.U. z dnia 10 lipca 2003 r.) II. ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI : Zakres robót obejmuje wymianę grzejników oraz zamontowanie niezbędnej armatury. III. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Na działce istnieje budynek Jednowski Ratowniczo-Gaśniczej, budynek garażowy, garażowo mieszkalny oraz budynek administracyjno-biurowy. IV. ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA I LUDZI. Potencjalne zagrożenia związane są bezpośrednio z prowadzeniem robót instalacyjnych jak również z wpływem tych robót na funkcjonowanie budynku i jego najbliższego sąsiedztwa. Należy wydzielić plac składowy materiałów budowlanych i plac magazynowania odpadów. Podczas trwania robót na terenie prac pojawiać się będą utrudnienia w komunikacji związane z Przywozem, rozładunki i załadunkiem materiałów potrzebnych do przeprowadzenia zamierzenia budowlanego. V. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Uznano, że podczas realizacji robót budowlanych mogą wystąpić zagrożenia w rozumieniu cytowanego w poz rozporządzenia Ministra Infrastruktury : - uraz od elektronarzędzi - porażenie prądem - urazy mogące powstać podczas prac ślusarskich przy demontażu - urazy mogące powstać podczas prac montażowych VI. INSTRUKTAŻ PRACOWNIKÓW Należy przeprowadzić szkolenie pracowników pod względem BHP na następujących stanowiskach pracy: - Szkolenie BHP przy robotach demontażowych - Szkolenie BHP przy robotach transportowych i rozładunkowych - Szkolenie BHP przy robotach montażowych w budynkach Poza szkoleniem podstawowym, nie przewiduje się dodatkowo szkolenia specjalistycznego pracowników. Pracownicy wykonujący roboty przy modernizacji źródła ciepła oraz instalacji solarnej powinni być przeszkoleni w zakresie przepisów

ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI : Zakres robót obejmuje wymianę grzejników oraz zamontowanie niezbędnej armatury. III.

5 bhp jakie obowiązują wszystkich pracowników w budownictwie tj. kurs bhp I stopnia dla pracowników fizycznych, oraz kurs bhp II stopnia dla kadry technicznej. Ponadto pracownicy fizyczni powinni otrzymać szczegółowy instruktaż dla poszczególnych stanowisk: jak roboty przy próbach szczelności, ciśnieniowych, roboty przy czynnej instalacji elektrycznej. Pracownicy powinni zapoznać się ze sprzętem bhp występującym na budowie w zakresie jego obsługi. VII. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM W STREFACH SZCZEGÓLNEGO ZAGROŻENIA Na kierowniku robót ciąży obowiązek przygotowania i zorganizowania robót szczególnie w strefach niebezpiecznych, zgodnie z obowiązującymi przepisami bhp. Przed rozpoczęciem robót należy przygotować stanowiska pracy w zakresie : - wygrodzenia strefy roboczej - wyznaczenia stref niebezpiecznych - oznakowanie strefy niebezpiecznej - wydzielenie składu materiałów, Opracował:

Pracownicy powinni zapoznać się ze sprzętem bhp występującym na budowie w zakresie jego obsługi. VII.

6 PROJEKT BUDOWLANY TERMOMODERNIZACJA BUDYNKU GARAŻOWEGO KMPSP W CHEŁMIE PRZY UL. PRYM. S. WYSZYŃSKIEGO 2B

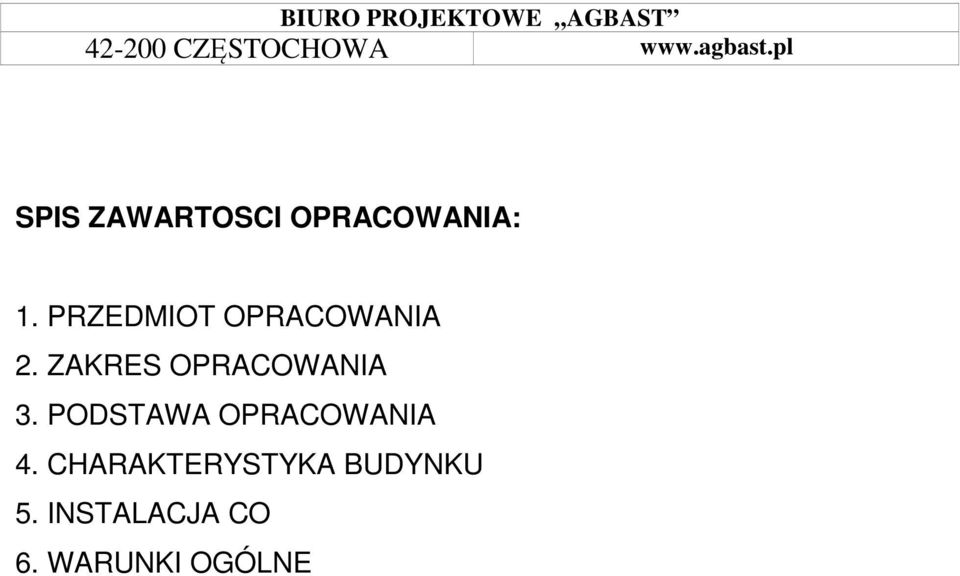

7 SPIS ZAWARTOSCI OPRACOWANIA: 1. PRZEDMIOT OPRACOWANIA 2. ZAKRES OPRACOWANIA 3. PODSTAWA OPRACOWANIA 4. CHARAKTERYSTYKA BUDYNKU 5. INSTALACJA CO 6. WARUNKI OGÓLNE

8 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany instalacji CO dla budynku garażowego KMPSP w Chełmie. 2. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje wyminę istniejących grzejników na grzejniki płytowe po uwzględnieniu ocieplenia zewnętrznych przegród obiektu oraz zamontowanie niezbędnej armatury. 3. PODSTAWA OPRACOWANIA 2. Inwentaryzacja instalacji. 3. Wytyczne Inwestora. 4. Wytyczne projektowania, obowiązujące normy i przepisy. 5. Katalogi producentów urządzeń. 4. CHARAKTERYSTYKA BUDYNKU Istniejący budynek składa się z jednej kondygnacji. Pełni funkcję budynku garażowego KMPSP w Chełmie. Budynek zasilany jest w ciepło poprzez kocioł gazowy zlokalizowany w budynku JRG. W ramach termomodernizacji projektuje się demontaż istniejących grzejników oraz zamontowanie nowych grzejników płytowych zgodnie z zapotrzebowaniem na ciepło uzyskanym po termomodernizacji budynku. Istniejąca przewody instalacji CO nie podlegające wymianie prowadzone są zgodnie z częścią rysunkową. Miejsca, które zostały uszkodzone podczas prac

3. PODSTAWA OPRACOWANIA 2. Inwentaryzacja instalacji. 3. Wytyczne Inwestora. 4. Wytyczne projektowania, obowiązujące normy i przepisy. 5. Katalogi producentów urządzeń. 4. CHARAKTERYSTYKA BUDYNKU Istniejący budynek składa się z jednej kondygnacji.

9 demontażowych i montażowych należy przywrócić do istniejącego stanu po przez pomalowanie bądź położenie płytek. 5. INSTALACJA C.O. 5.1 Techniczne warunki projektowania. Miejscowość: Chełm Temperatura zewnętrzna 20 C System ogrzewania: wodne, pompowe, systemu zamkniętego Źródło ciepła: kocioł gazowy Parametr instalacji C.O. : 70/55 C Przyjęto temperatury wewnętrzne zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury: - pomieszczenia garażowe T=16 C Obliczeń instalacji dokonano przy pomocy programu komputerowego Instal-OZC oraz Instal-therm HCR. Projektowane obciążenie cieplne dla instalacji C.O., wynosi 15,77kW. 5.2 Armatura Projektuje się zastosowanie następujących typów armatury i osprzętu. Do regulacji ilości czynnika grzejnego dopływającego do grzejników zastosować zawory termostatyczne z nastawą wstępną z głowicami termostatycznymi z wbudowanym czujnikiem. Dobór nastaw przedstawiony na rysunku instalacji centralnego ogrzewania. Na powrocie przy każdym grzejniku zamontować zawór odcinający w celu umożliwienia odcięcia lub demontażu grzejników. Na zakończeniu pionów na zasilaniu zastosowano odpowietrzniki automatyczne. Przy każdym grzejniku zamontować odpowietrznik. Odpowietrzenie instalacji zgodnie z PN-91/B

: 70/55 C Przyjęto temperatury wewnętrzne zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury: - pomieszczenia garażowe T=16 C Obliczeń instalacji dokonano przy pomocy programu

10 5.3 Elementy grzejne Dla pomieszczenia projektowanego budynku jako elementy grzejne zastosowano grzejniki płytowe z podłączeniem bocznym. Moc i wymiary poszczególnych odbiorników jest dobrana dla zgodnie z obowiązującą normą PN-B :1982 Schemat zasilania bocznego projektowanego grzejnika. Dopuszcza się dopasowanie wielkości grzejników do aranżacji i zagospodarowania poszczególnych pomieszczeń pod warunkiem spełnienia wymogu mocy grzewczej grzejników wykazanych na rozwinięciu instalacji. Podczas montażu należy zachować maksymalną ostrożność, aby nie uszkodzić mechanicznie powłoki lakierniczej grzejnika. Montaż grzejników powinien odbywać się bez wcześniejszego zdejmowania opakowania fabrycznego. Zaleca się zdejmowanie opakowania fabrycznego dopiero po zakończeniu prac wykończeniowych, co w znacznej części uchroni grzejnik od uszkodzeń mechanicznych powłoki lakierniczej. 5.4 Płukanie i próba ciśnieniowa Po dokonaniu montażu zaworów i wykonaniu regulacji instalacji należy dokładnie wypłukać instalacje, a następnie wykonać próbę ciśnieniową zgodnie z normą PN/M Na początku sezonu grzewczego wykonać uruchomienie instalacji na gorąco.

Dopuszcza się dopasowanie wielkości grzejników do aranżacji i zagospodarowania poszczególnych pomieszczeń pod warunkiem spełnienia wymogu mocy grzewczej grzejników wykazanych na rozwinięciu

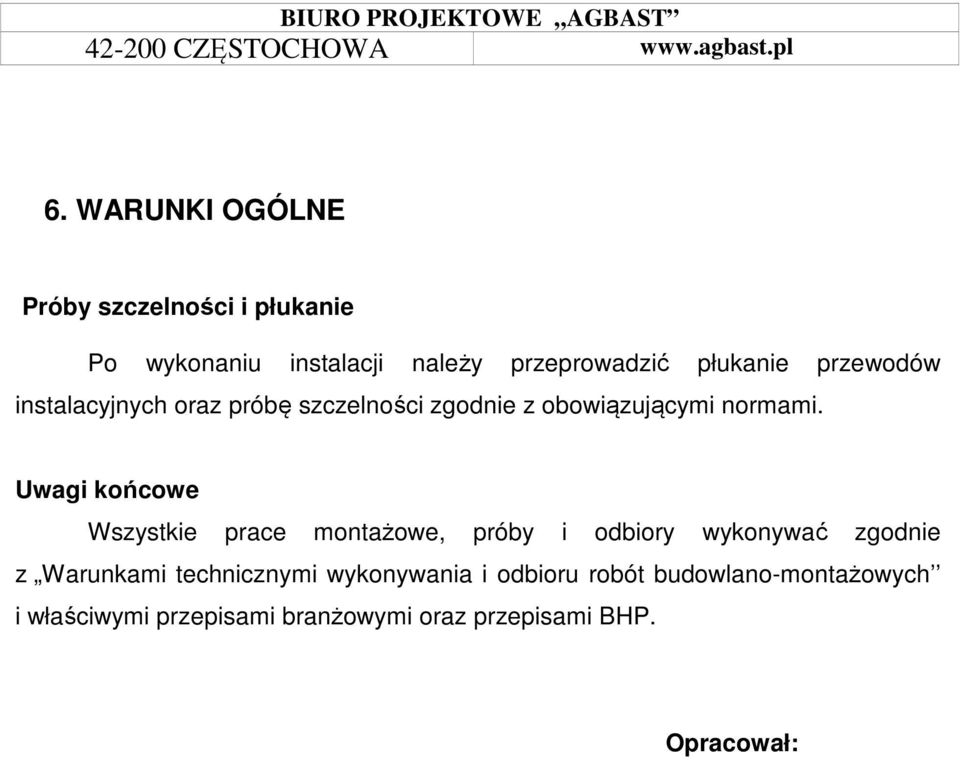

11 6. WARUNKI OGÓLNE Próby szczelności i płukanie Po wykonaniu instalacji należy przeprowadzić płukanie przewodów instalacyjnych oraz próbę szczelności zgodnie z obowiązującymi normami. Uwagi końcowe Wszystkie prace montażowe, próby i odbiory wykonywać zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano-montażowych i właściwymi przepisami branżowymi oraz przepisami BHP. Opracował:

Uwagi końcowe Wszystkie prace montażowe, próby i odbiory wykonywać zgodnie z Warunkami technicznymi
