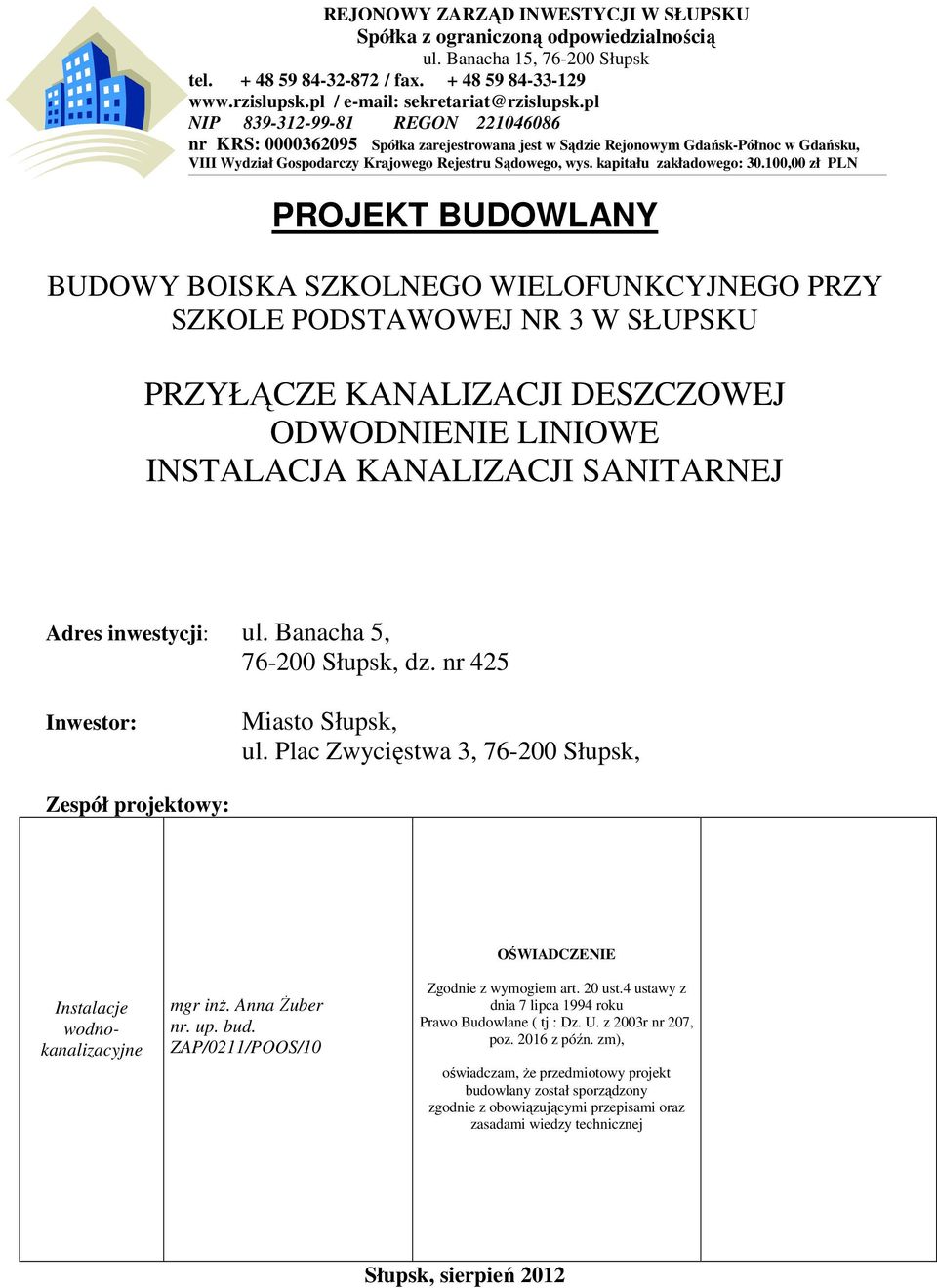

1 REJONOWY ZARZĄD INWESTYCJI W SŁUPSKU Spółka z ograniczoną odpowiedzialnością ul. Banacha 15, Słupsk tel / fax / sekretariat@rzislupsk.pl NIP REGON nr KRS: Spółka zarejestrowana jest w Sądzie Rejonowym Gdańsk-Północ w Gdańsku, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego, wys. kapitału zakładowego: ,00 zł PLN PROJEKT BUDOWLANY BUDOWY BOISKA SZKOLNEGO WIELOFUNKCYJNEGO PRZY SZKOLE PODSTAWOWEJ NR 3 W SŁUPSKU PRZYŁĄCZE KANALIZACJI DESZCZOWEJ ODWODNIENIE LINIOWE INSTALACJA KANALIZACJI SANITARNEJ Adres inwestycji: ul. Banacha 5, Słupsk, dz. nr 425 Inwestor: Miasto Słupsk, ul. Plac Zwycięstwa 3, Słupsk, Zespół projektowy: Instalacje wodnokanalizacyjne mgr inż. Anna Żuber nr. up. bud. ZAP/0211/POOS/10 OŚWIADCZENIE Zgodnie z wymogiem art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane ( tj : Dz. U. z 2003r nr 207, poz z późn. zm), oświadczam, że przedmiotowy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Słupsk, sierpień 2012

2 ZAWARTOŚĆ OPRACOWANIA 1. Oświadczenie, wymagane przepisami Prawa Budowlanego 2. Opis techniczny 3. Dokumenty formalno prawne a) Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego Sobieskiego ; b) Informacja z rejestru gruntów; c) Warunki techniczne na odprowadzenie wód opadowych wydane przez Zarząd Infrastruktury Miejskiej Słupsk; d) Uzgodnienie projektu - Zarząd Infrastruktury Miejskiej Słupsk; e) Warunki techniczne na przebudowę instalacji odprowadzającej ścieki sanitarne wydane przez Wodociągi Słupsk; f) Uzgodnienie projektu przez Wodociągi Słupsk; g) Decyzja ZUD nr Uprawnienia i zaświadczenia o przynależności członków do OIIB 5. Część rysunkowa, w tym: Plan sytuacyjny 1:500 rys. 1 Profil podłużny przyłączy kanalizacji deszczowej 1:100/500 rys. 2 Profil podłużny instalacji kanalizacji sanitarnej 1:10/500 rys.3 Schemat przyłącza deszczowego, odwodnienia liniowego, instalacji kanalizacji sanitarnej 1:250 rys.4 1

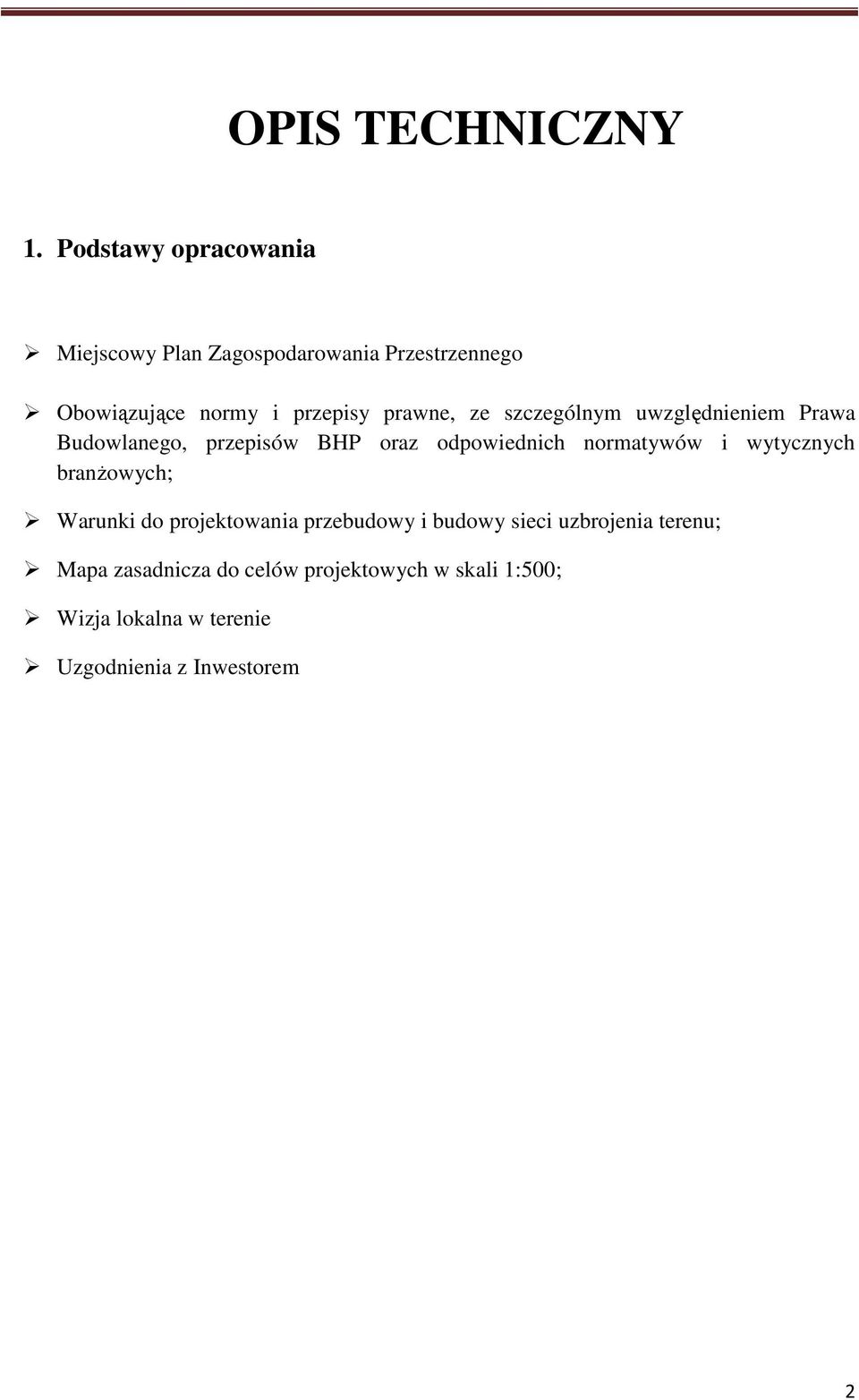

3 OPIS TECHNICZNY 1. Podstawy opracowania Miejscowy Plan Zagospodarowania Przestrzennego Obowiązujące normy i przepisy prawne, ze szczególnym uwzględnieniem Prawa Budowlanego, przepisów BHP oraz odpowiednich normatywów i wytycznych branżowych; Warunki do projektowania przebudowy i budowy sieci uzbrojenia terenu; Mapa zasadnicza do celów projektowych w skali 1:500; Wizja lokalna w terenie Uzgodnienia z Inwestorem 2

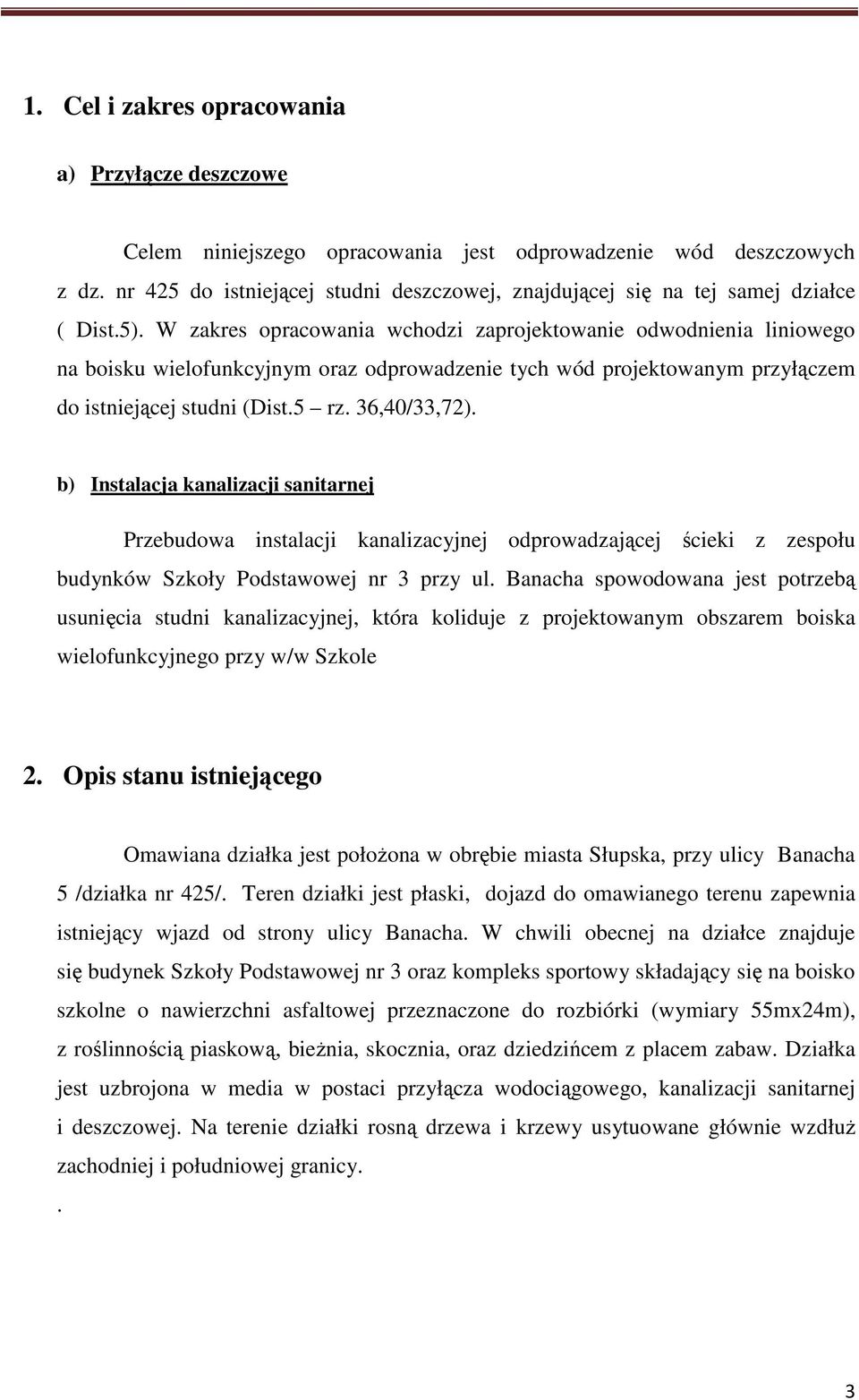

4 1. Cel i zakres opracowania a) Przyłącze deszczowe Celem niniejszego opracowania jest odprowadzenie wód deszczowych z dz. nr 425 do istniejącej studni deszczowej, znajdującej się na tej samej działce ( Dist.5). W zakres opracowania wchodzi zaprojektowanie odwodnienia liniowego na boisku wielofunkcyjnym oraz odprowadzenie tych wód projektowanym przyłączem do istniejącej studni (Dist.5 rz. 36,40/33,72). b) Instalacja kanalizacji sanitarnej Przebudowa instalacji kanalizacyjnej odprowadzającej ścieki z zespołu budynków Szkoły Podstawowej nr 3 przy ul. Banacha spowodowana jest potrzebą usunięcia studni kanalizacyjnej, która koliduje z projektowanym obszarem boiska wielofunkcyjnego przy w/w Szkole 2. Opis stanu istniejącego Omawiana działka jest położona w obrębie miasta Słupska, przy ulicy Banacha 5 /działka nr 425/. Teren działki jest płaski, dojazd do omawianego terenu zapewnia istniejący wjazd od strony ulicy Banacha. W chwili obecnej na działce znajduje się budynek Szkoły Podstawowej nr 3 oraz kompleks sportowy składający się na boisko szkolne o nawierzchni asfaltowej przeznaczone do rozbiórki (wymiary 55mx24m), z roślinnością piaskową, bieżnia, skocznia, oraz dziedzińcem z placem zabaw. Działka jest uzbrojona w media w postaci przyłącza wodociągowego, kanalizacji sanitarnej i deszczowej. Na terenie działki rosną drzewa i krzewy usytuowane głównie wzdłuż zachodniej i południowej granicy.. 3

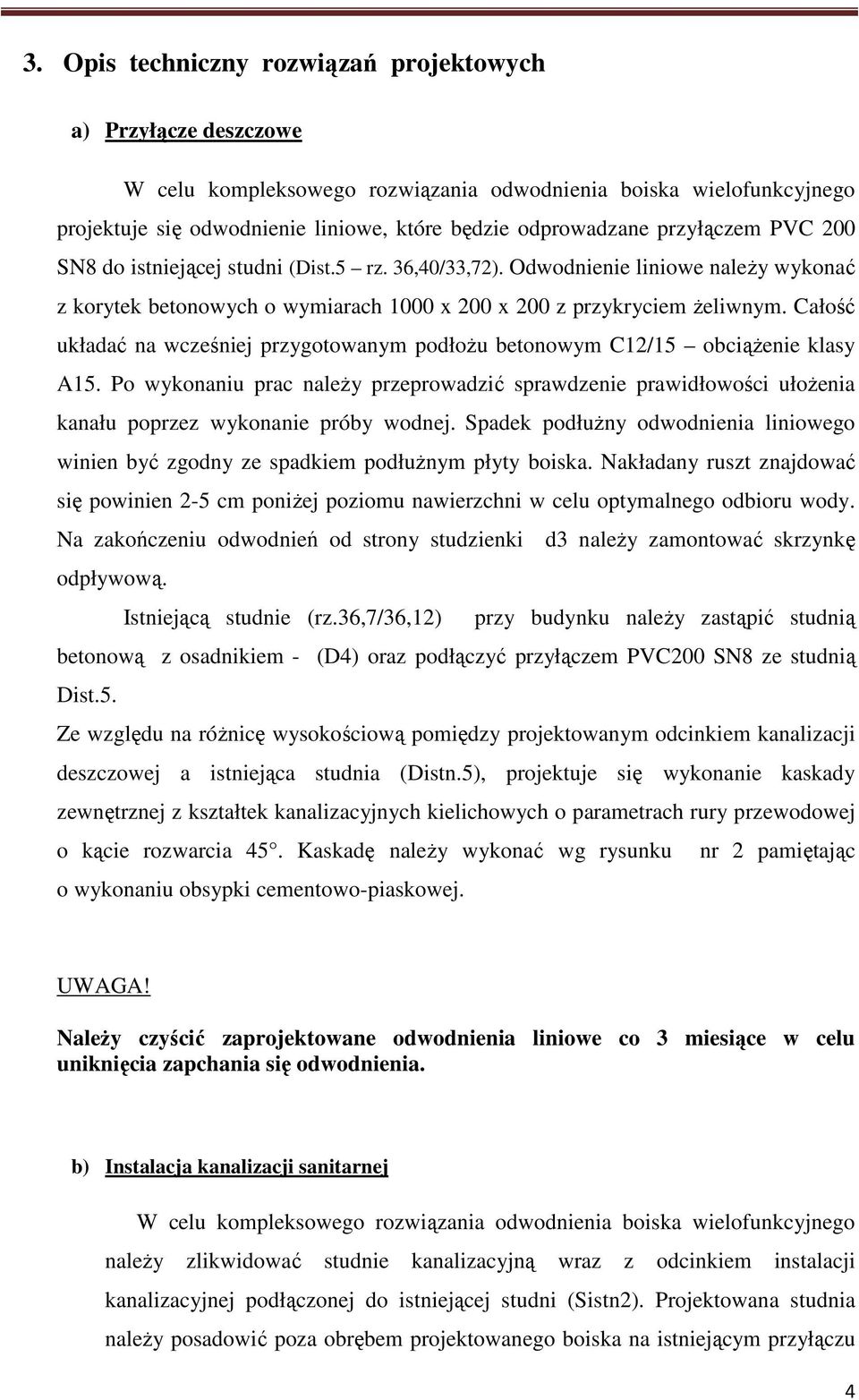

5 3. Opis techniczny rozwiązań projektowych a) Przyłącze deszczowe W celu kompleksowego rozwiązania odwodnienia boiska wielofunkcyjnego projektuje się odwodnienie liniowe, które będzie odprowadzane przyłączem PVC 200 SN8 do istniejącej studni (Dist.5 rz. 36,40/33,72). Odwodnienie liniowe należy wykonać z korytek betonowych o wymiarach 1000 x 200 x 200 z przykryciem żeliwnym. Całość układać na wcześniej przygotowanym podłożu betonowym C12/15 obciążenie klasy A15. Po wykonaniu prac należy przeprowadzić sprawdzenie prawidłowości ułożenia kanału poprzez wykonanie próby wodnej. Spadek podłużny odwodnienia liniowego winien być zgodny ze spadkiem podłużnym płyty boiska. Nakładany ruszt znajdować się powinien 2-5 cm poniżej poziomu nawierzchni w celu optymalnego odbioru wody. Na zakończeniu odwodnień od strony studzienki d3 należy zamontować skrzynkę odpływową. Istniejącą studnie (rz.36,7/36,12) przy budynku należy zastąpić studnią betonową z osadnikiem - (D4) oraz podłączyć przyłączem PVC200 SN8 ze studnią Dist.5. Ze względu na różnicę wysokościową pomiędzy projektowanym odcinkiem kanalizacji deszczowej a istniejąca studnia (Distn.5), projektuje się wykonanie kaskady zewnętrznej z kształtek kanalizacyjnych kielichowych o parametrach rury przewodowej o kącie rozwarcia 45. Kaskadę należy wykonać wg rysunku nr 2 pamiętając o wykonaniu obsypki cementowo-piaskowej. UWAGA! Należy czyścić zaprojektowane odwodnienia liniowe co 3 miesiące w celu uniknięcia zapchania się odwodnienia. b) Instalacja kanalizacji sanitarnej W celu kompleksowego rozwiązania odwodnienia boiska wielofunkcyjnego należy zlikwidować studnie kanalizacyjną wraz z odcinkiem instalacji kanalizacyjnej podłączonej do istniejącej studni (Sistn2). Projektowana studnia należy posadowić poza obrębem projektowanego boiska na istniejącym przyłączu 4

6 oraz zaprojektować połączenie z istniejącą studnią (Sistn2 rz.36,64/34,11). Kanalizacja sanitarna będzie odprowadzała ścieki bytowo-gospodarcze. Po wykonanej przebudowie należy zlikwidować istniejącą studnię oraz zaślepić niepotrzebny kanał. 4. Zastosowane materiały a) Przyłącze deszczowe 1. Rury PVC lite Dn 200 SN8 ze ścianką litą z fabrycznie wmontowaną uszczelką L=62,6m 2. Studzienka betonowa ø1200 z osadnikiem h=0,5m właz typu lekkiego - 1 sztuka 3. Studzienka systemowa z odpływem ø110 1 sztuka 4. Odowdnienie liniowe szerokości 20 cm 53 metr typ rusztu lekki obciążenie A15 5. Studzienka rewizyjna PVC DN sztuka 6. Kształtki z PVC kanalizacyjne b) Instalacja kanalizacji sanitarnej 7. Rury PVC lite Dn 200 SN8 ze ścianką litą z fabrycznie wmontowaną uszczelką L=45,00m 8. Studzienka rewizyjna PVC DN sztuka właz typu lekkiego Trasy przewodów, średnice i spadki pokazano w części rysunkowej opracowania. Po zmontowaniu instalacji kanalizacyjnej, a przed jej zasypaniem, dokonać próby szczelności. 5

7 5. Roboty ziemne. a) Przyłącze deszczowe Przyjęto wykopy wąskoprzestrzenne o ścianach pionowych, umocnione pełnym szalowaniem. W rejonach istn. uzbrojenia podziemnego wykopy wykonywać ręcznie. Podsypkę i obsypkę należy wykonać z pospółki a pozostałą część wykopu zasypać warstwami grubości max 30cm zagęszczając każdą z nich do wskaźnika Is>1,0. Rodzaj umocnienia pozostawia się do wyboru wykonawcy robót. Nad projektowaną kanalizacją deszczową ułożona jest nawierzchnia z płyt betonowych, którą na czas budowy przedmiotowej kanalizacji należy rozebrać i odłożyć do ponownego wbudowania po wykonaniu robót (płyty winne być zabezpieczone przed zniszczeniem). Roboty ziemne obejmują: - wykopy pod ułożenie elementów kanalizacji opadowej, (przykanaliki, studnie, odwodnienie liniowe) - wyprofilowanie i zagęszczenie podłoża pod podsypkę - wykonanie podsypki, obsypki i zasypki kanału i przykanalików z pospółki -zasypanie wykopów z zagęszczeniem gruntu do poziomu spodu konstrukcji nawierzchni Wykopy zasypywać warstwami cm gruntem łatwo zagęszczalnym. Na czas prowadzenia robot Wykonawca musi zapewnić prawidłowe odwodnienie wykopów. b) Instalacja kanalizacji sanitarnej Wykopy pod sieć wykonać mechanicznie jako liniowe wąskoprzestrzenne, z umocnieniem pionowym ścian wykopu balami drewnianymi w gruntach suchych o głębokości powyżej 1,5 m. Zasypywanie wykopów warstwami o wysokości 0,30 m ręcznie, z zagęszczeniem każdej warstwy. Po zakończeniu robót ziemnych należy doprowadzić teren do pierwotnego stanu. 6

8 6. Roboty montażowe 6.1 Zalecenia ogólne: pod wszystkimi montowanymi elementami zastosować podsypkę z pospółki, grubości co najmniej 15 cm, obsypki o grubości zgodnej z przekrojem rur i nadsypki grubości 30 cm nad rurociągiem również wykonać z pospółki, stosować materiały posiadające aprobatę techniczną, względnie atest wraz z certyfikatem dopuszczającym do ich stosowania w sieciach komunalnych, należy wykonać wszystkie przewidziane przepisami badania, a w szczególności sprawdzić szczelność, osiowość i spadki podłużne. Odbiór robót wykonać zgodnie z PN-92/B-10735, montaż rurociągów z PVC wykonać ściśle z wytycznymi producenta, wszystkie otwory wykonywane w istniejących sieciach, studniach wykonywać za pomocą otwornic, otwory po odcinkach i zdemontowanych elementach istniejącej sieci należy trwale zaślepić. 6.2 Kolizje z istniejącym uzbrojeniem terenu Przed przystąpieniem do robót ziemnych wykonawca zobowiązany jest do zapoznania się z przebiegiem istniejącego uzbrojenia terenu. W miejscach kolizji z uzbrojeniem podziemnym roboty należy prowadzić ręcznie z zachowaniem szczególnej ostrożności. Skrzyżowania z istniejącymi sieciami należy wykonać zgodnie z warunkami zawartymi w Opinii ZUD. 7

9 7. Wpływ obiektu na środowisko Budowa przyłącza kanalizacji deszczowej oraz instalacji kanalizacji sanitarnej nie należy do inwestycji mogących pogorszyć stan środowiska. Nie przewiduje się w trakcie prowadzenia robot wytwarzania odpadów zanieczyszczających środowisko i wymagających utylizacji. 8. Oznakowanie robót Pamiętać należy o należytym oznakowaniu wykopów, zgodnie z wytycznymi i warunkami BHP 9. Uwagi końcowe Wykonane prace montażowe podlegają odbiorowi technicznemu przez upoważnionych pracowników Wodociągi Słupsk Sp. z o.o. przed ich przykryciem, celem sprawdzenia zgodności ich wykonania z warunkami technicznymi i uzgodnionym projektem. Zabudowane urządzenia i rurociągi podlegają odbiorowi technicznemu i inwentaryzacji geodezyjnej przez odpowiednie służby. Wszelkie roboty należy wykonywać zgodnie z obowiązującymi przepisami prawnymi, aktualnymi normami, zasadami sztuki budowlanej ze szczególnym uwzględnieniem Prawa Budowlanego, przepisów BHP oraz z Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych i wodociągowych. Roboty mogą być wykonywane tylko pod nadzorem osoby do tego uprawnionej. Przed przystąpieniem do robot zimnych należy zapoznać się z przebiegiem uzbrojenia terenu. Wszystkie problemy i wątpliwości należy konsultować z Projektantem. Projektant: mgr inż. Anna Żuber upr. Nr ZAP/0211/POOS/10 8

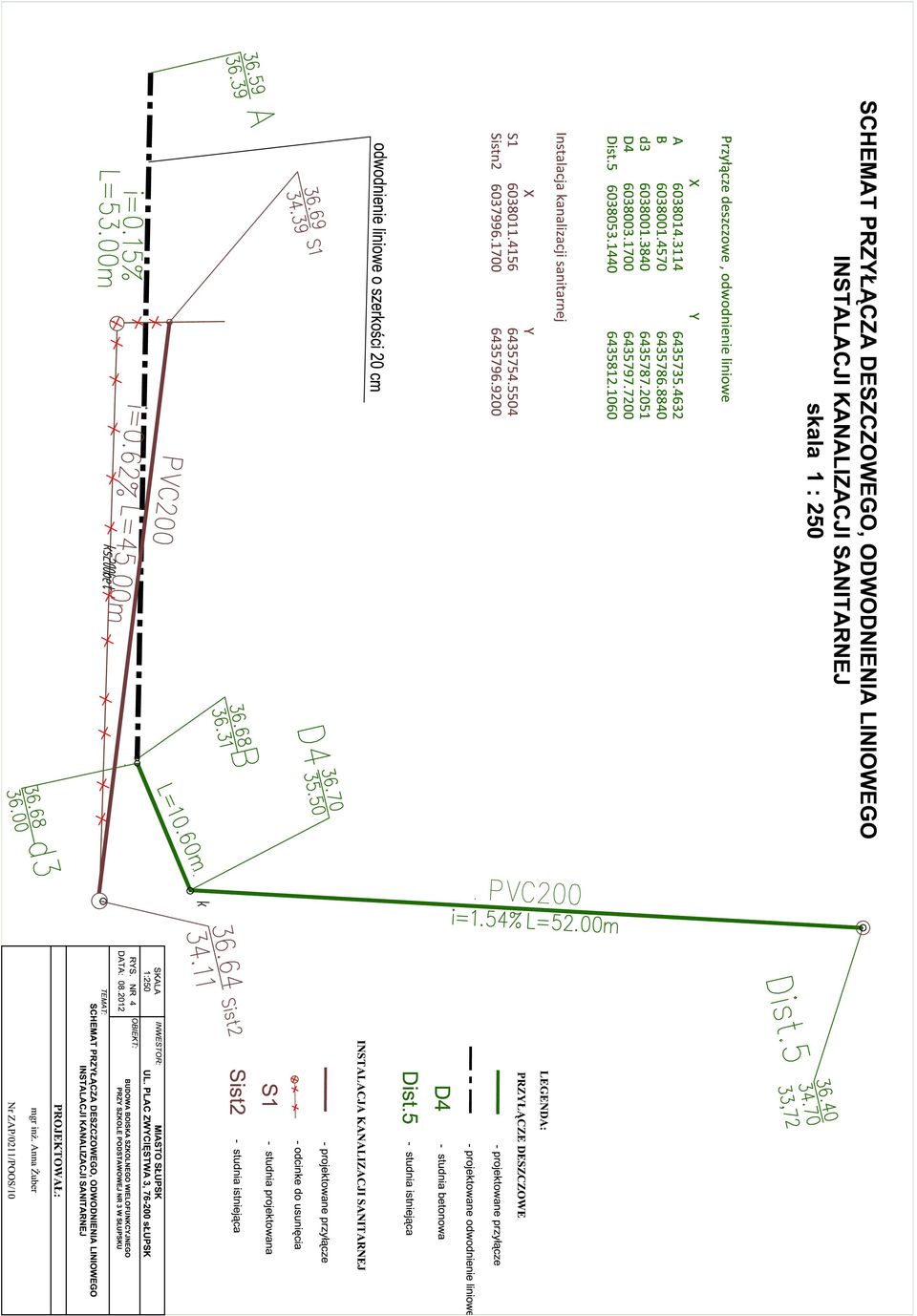

10 Przyłącze deszczowe, odwodnienie liniowe X Y A B d D Dist Instalacja kanalizacji sanitarnej X Y S Sistn
