Mapa projektu podziału w programach WinKalk i MikroMap

Transkrypt

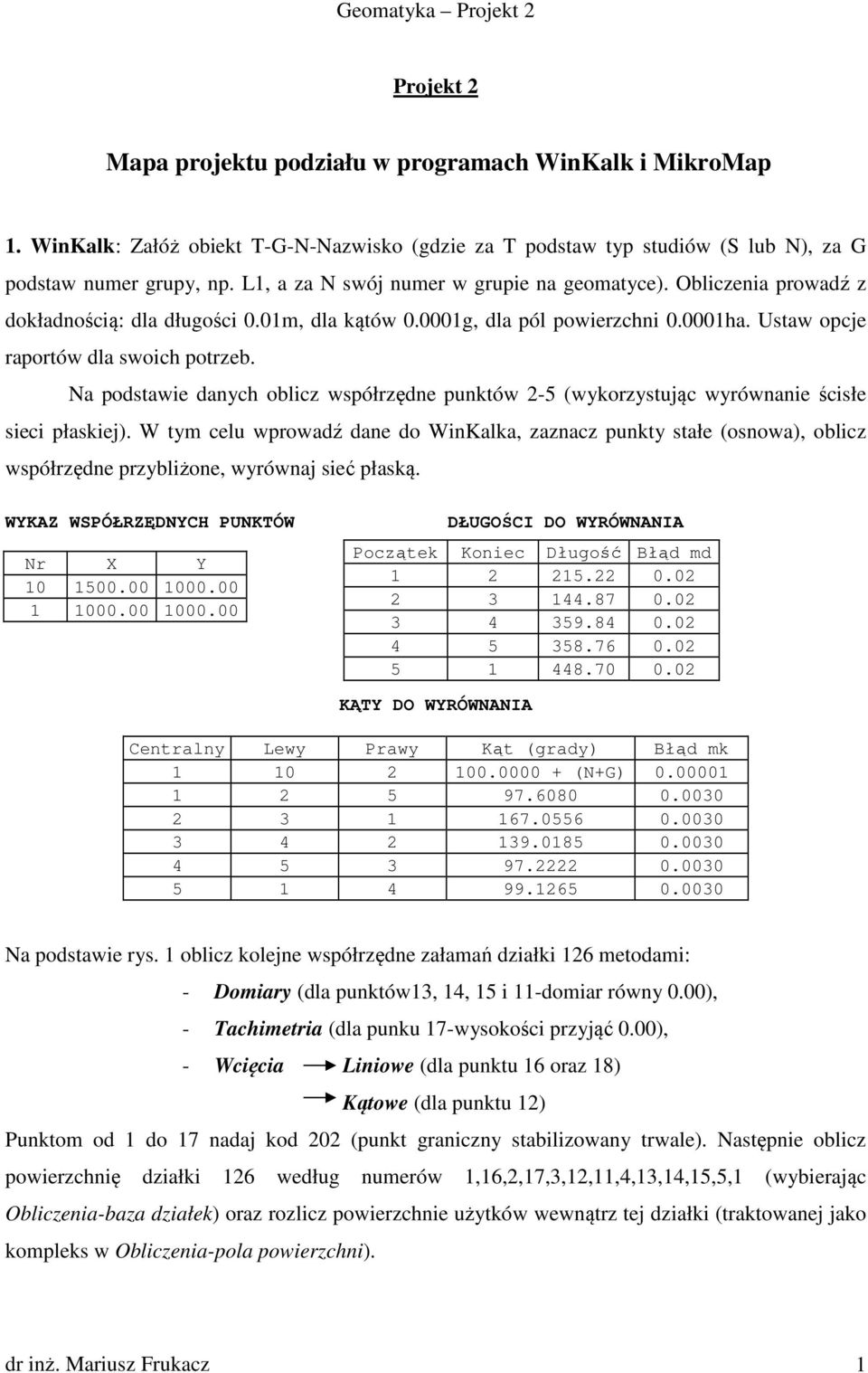

1 Projekt 2 Mapa projektu podziału w programach WinKalk i MikroMap 1. WinKalk: Załóż obiekt T-G-N-Nazwisko (gdzie za T podstaw typ studiów (S lub N), za G podstaw numer grupy, np. L1, a za N swój numer w grupie na geomatyce). Obliczenia prowadź z dokładnością: dla długości 0.01m, dla kątów g, dla pól powierzchni ha. Ustaw opcje raportów dla swoich potrzeb. Na podstawie danych oblicz współrzędne punktów 2-5 (wykorzystując wyrównanie ścisłe sieci płaskiej). W tym celu wprowadź dane do WinKalka, zaznacz punkty stałe (osnowa), oblicz współrzędne przybliżone, wyrównaj sieć płaską. WYKAZ WSPÓŁRZĘDNYCH PUNKTÓW Nr X Y DŁUGOŚCI DO WYRÓWNANIA Początek Koniec Długość Błąd md KĄTY DO WYRÓWNANIA Centralny Lewy Prawy Kąt (grady) Błąd mk (N+G) Na podstawie rys. 1 oblicz kolejne współrzędne załamań działki 126 metodami: - Domiary (dla punktów13, 14, 15 i 11-domiar równy 0.00), - Tachimetria (dla punku 17-wysokości przyjąć 0.00), - Wcięcia Liniowe (dla punktu 16 oraz 18) Kątowe (dla punktu 12) Punktom od 1 do 17 nadaj kod 202 (punkt graniczny stabilizowany trwale). Następnie oblicz powierzchnię działki 126 według numerów 1,16,2,17,3,12,11,4,13,14,15,5,1 (wybierając Obliczenia-baza działek) oraz rozlicz powierzchnie użytków wewnątrz tej działki (traktowanej jako kompleks w Obliczenia-pola powierzchni). dr inż. Mariusz Frukacz 1

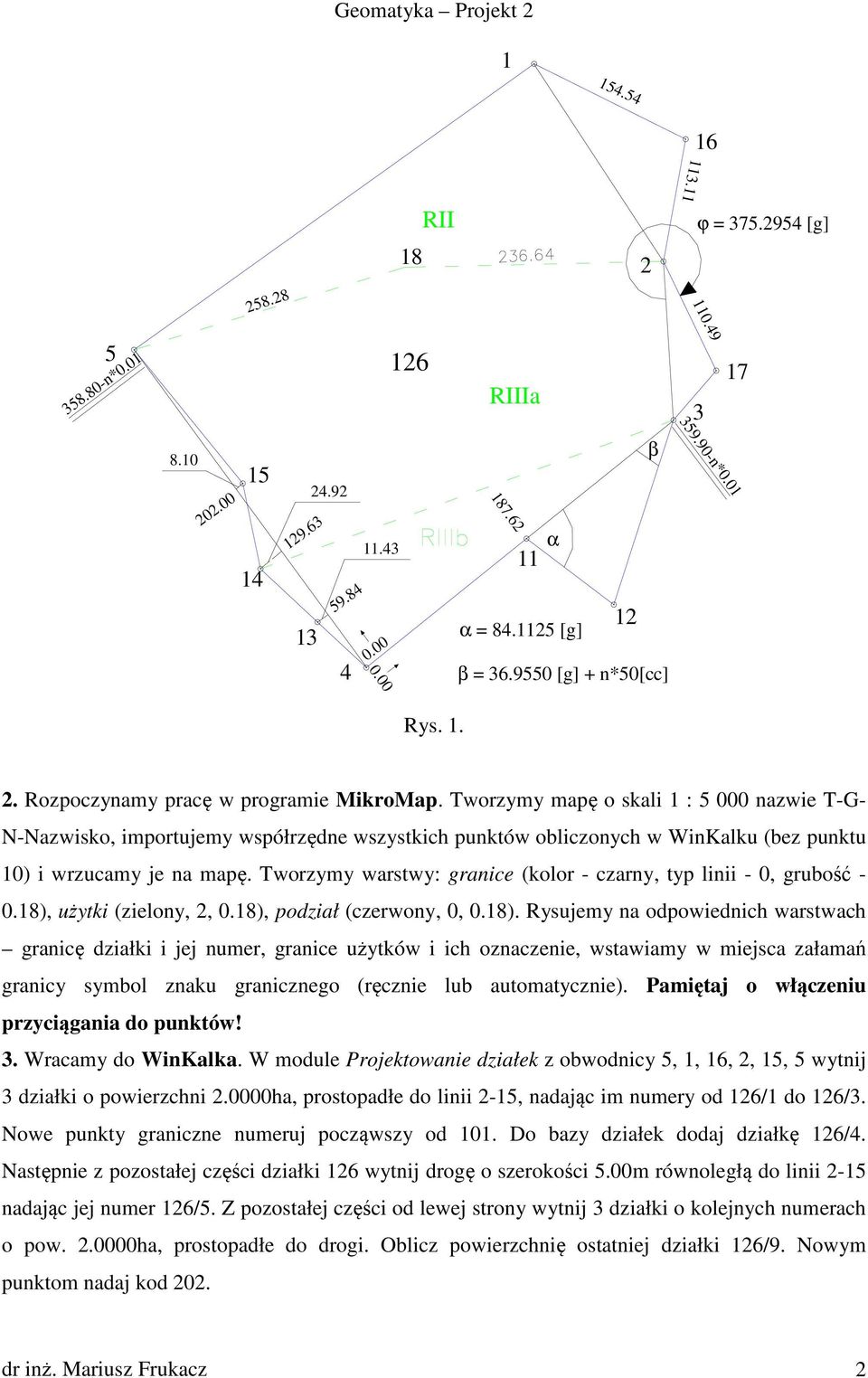

2 ϕ = [g] n* n* β α α = [g] 4 β = [g] + n*50[cc] Rys Rozpoczynamy pracę w programie MikroMap. Tworzymy mapę o skali 1 : nazwie T-G- N-Nazwisko, importujemy współrzędne wszystkich punktów obliczonych w WinKalku (bez punktu 10) i wrzucamy je na mapę. Tworzymy warstwy: granice (kolor - czarny, typ linii - 0, grubość ), użytki (zielony, 2, 0.18), podział (czerwony, 0, 0.18). Rysujemy na odpowiednich warstwach granicę działki i jej numer, granice użytków i ich oznaczenie, wstawiamy w miejsca załamań granicy symbol znaku granicznego (ręcznie lub automatycznie). Pamiętaj o włączeniu przyciągania do punktów! 3. Wracamy do WinKalka. W module Projektowanie działek z obwodnicy 5, 1, 16, 2, 15, 5 wytnij 3 działki o powierzchni ha, prostopadłe do linii 2-15, nadając im numery od 126/1 do 126/3. Nowe punkty graniczne numeruj począwszy od 101. Do bazy działek dodaj działkę 126/4. Następnie z pozostałej części działki 126 wytnij drogę o szerokości 5.00m równoległą do linii 2-15 nadając jej numer 126/5. Z pozostałej części od lewej strony wytnij 3 działki o kolejnych numerach o pow ha, prostopadłe do drogi. Oblicz powierzchnię ostatniej działki 126/9. Nowym punktom nadaj kod 202. dr inż. Mariusz Frukacz 2

3 Rys Zaimportuj do MikroMapy nowe punkty. Na warstwie podział wstaw nowe punkty graniczne, narysuj granice i numery nowych działek. Zanumeruj punkty na mapie na nowej warstwie punkty stosując odpowiednie kolory korzystając z opcji Punkty Zanumeruj. Korzystając z funkcji Obliczenia Pomiary na mapie Przecięcie prostych wstaw na mapę z równoczesnym eksportem do WinKalka punkty przecięć użytków z granicami działek numerując je począwszy od Wykonaj rozliczenie użytków w poszczególnych działkach w WinKalku traktując każdą z nich jako niezależny kompleks. 6. W programie (np. Microsoft Excel lub Word) wykonaj zestawienie tabelaryczne (wraz z kontrolą krzyżową) działek i użytków według załączonego wzoru. dr inż. Mariusz Frukacz 3

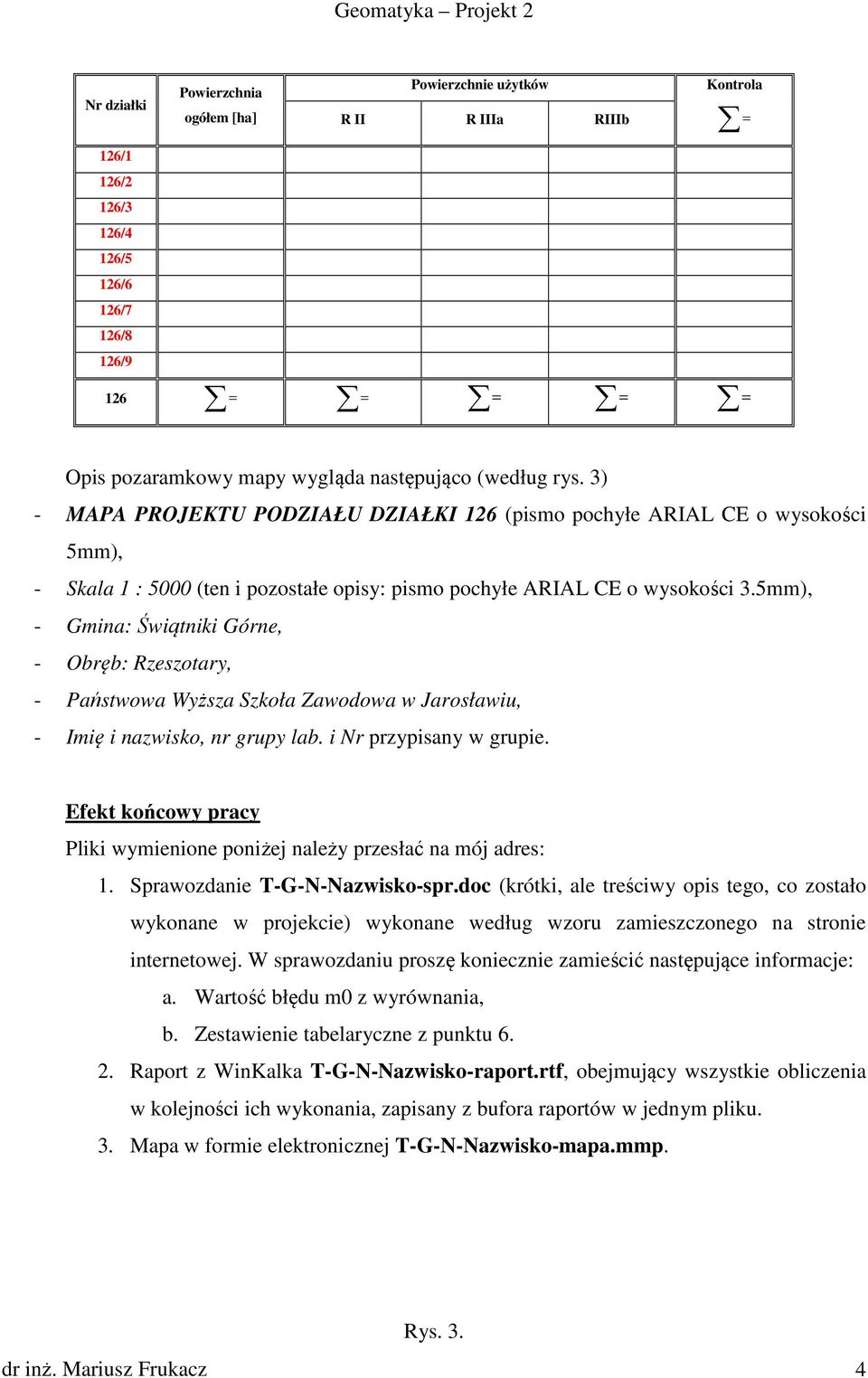

4 Nr działki 126/1 126/2 126/3 126/4 126/5 126/6 126/7 126/8 126/9 Powierzchnia Powierzchnie użytków ogółem [ha] R II R IIIa Ib Kontrola = 126 = = = = = Opis pozaramkowy mapy wygląda następująco (według rys. 3) - MAPA PROJEKTU PODZIAŁU DZIAŁKI 126 (pismo pochyłe ARIAL CE o wysokości 5mm), - Skala 1 : 5000 (ten i pozostałe opisy: pismo pochyłe ARIAL CE o wysokości 3.5mm), - Gmina: Świątniki Górne, - Obręb: Rzeszotary, - Państwowa Wyższa Szkoła Zawodowa w Jarosławiu, - Imię i nazwisko, nr grupy lab. i Nr przypisany w grupie. Efekt końcowy pracy Pliki wymienione poniżej należy przesłać na mój adres: 1. Sprawozdanie T-G-N-Nazwisko-spr.doc (krótki, ale treściwy opis tego, co zostało wykonane w projekcie) wykonane według wzoru zamieszczonego na stronie internetowej. W sprawozdaniu proszę koniecznie zamieścić następujące informacje: a. Wartość błędu m0 z wyrównania, b. Zestawienie tabelaryczne z punktu Raport z WinKalka T-G-N-Nazwisko-raport.rtf, obejmujący wszystkie obliczenia w kolejności ich wykonania, zapisany z bufora raportów w jednym pliku. 3. Mapa w formie elektronicznej T-G-N-Nazwisko-mapa.mmp. Rys. 3. dr inż. Mariusz Frukacz 4

5 MAPA PROJEKTU PODZIAŁU DZIAŁKI 126 SKALA 1 : Gmina: Świątniki Górne Obręb: Rzeszotary / / / Ib 126/3 126/5 126/ / / Ib Ib / Ib Państwowa Wyższa Szkoła Techniczno-Ekonomiczna w Jarosławiu Mariusz Frukacz, S-C5, Nr 55
