$PROGRAM GEO89 1. Przyjmujemy, Ŝe na dysku D: został załoŝony folder: D:\inf1 2.$ $Folder ten naleŝy wkleić do folderu osobistego: D:\inf1\nazwisko\GEO89 5. Zmiana formatu pliku tekstowego z danymi z formatu.$

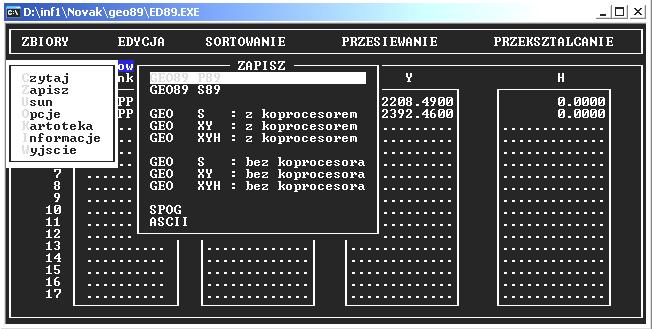

1 PROGRAM GEO89 1. Przyjmujemy, Ŝe na dysku D: został załoŝony folder: D:\inf1 2. W folderze tym załoŝono folder osobisty: D:\inf1\nazwisko 3. Ze strony internetowej naleŝy ściągnąć folder GEO89. Folder ten zawiera pliki programu GEO89, plików tekstowych ED89 oraz plik tekstowy dwapkt.txt z danymi do obliczeń: 4. Folder ten naleŝy wkleić do folderu osobistego: D:\inf1\nazwisko\GEO89 5. Zmiana formatu pliku tekstowego z danymi z formatu.txt na format.p89: - uruchomić edytor ED89 - wczytać do niego plik dwapkt.txt jako plik typu ASCII

2 - wczytany plik w formacie tekstowym - zapisać dane w formacie.p89

folder o tej nazwie i w tym folderze będą zapisywane wszystkie pliki.

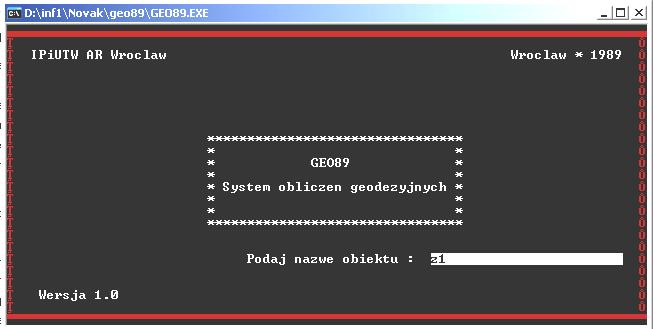

3 6. Uruchomić program GEO89: W celu uruchomienia programu GEO89 naleŝy kliknąć na ikonkę: NaleŜy podać nazwę obiektu program załoŝy na dysku w komputerze folder o tej nazwie i w tym folderze będą zapisywane wszystkie pliki. Przed przystąpieniem do obliczeń naleŝy sprawdzić Opcje, a po ich właściwym ustawieniu zapisać.

Czytaj W programie nie działa myszka do głównego menu wracamy

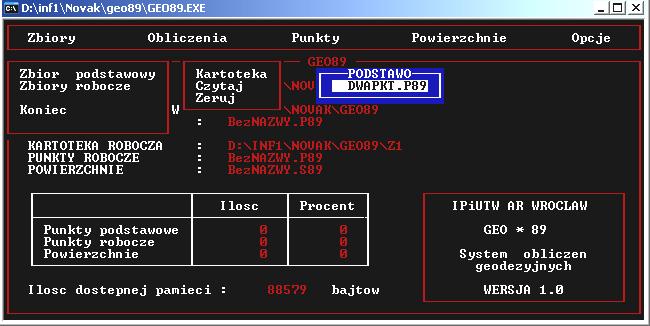

4 Punkty osnowy ze zbioru dwapkt.p89 naleŝy wczytać do zbioru podstawowego: Zbiory Zbior podstawowy Czytaj W programie nie działa myszka do głównego menu wracamy naciskając klawisz Esc Po wybraniu z głównego menu opcji Obliczenia wyświetlana jest lista dostępnych grup procedur:

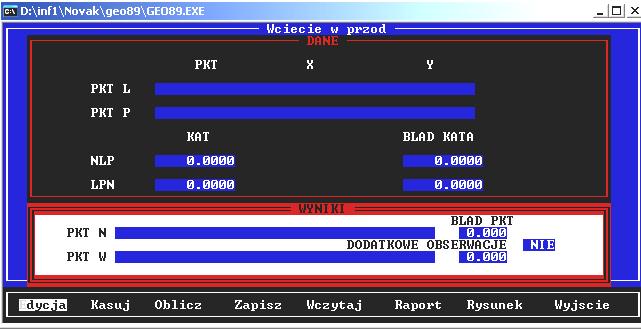

5 Przykład: Obliczenie wcięcia w przód Dane są dwa punkty: PP1234 i PP1235. Mając pomierzone kąty 1 i 2 obliczyć współrzędne punktu PS1, a takŝe jego błąd połoŝenia jeŝeli kąty pomierzono z błędem ± 20 cc. 2 pp1235 ps1 1 pp1234

0760) oraz ich błędy średnie (0.0020). - w rubryce w części oznaczonej WYNIKI: - nazwę punktu wcinanego (PS1).

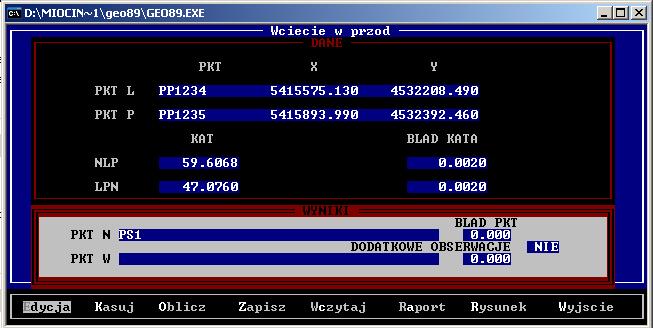

6 W trybie Edycja wpisujemy: w części oznaczonej DANE: - numery punktów znanych (PP1234, PP1235) współrzędne zostaną wyświetlone automatycznie - wartości kąta lewego ( ), prawego ( ) oraz ich błędy średnie (0.0020). - w rubryce w części oznaczonej WYNIKI: - nazwę punktu wcinanego (PS1). Edycję kończymy naciskając klawisze Ctrl End i wybieramy opcję Oblicz: Wyświetlane są obliczone współrzędne punktu PS1 oraz błąd połoŝenia punktu.

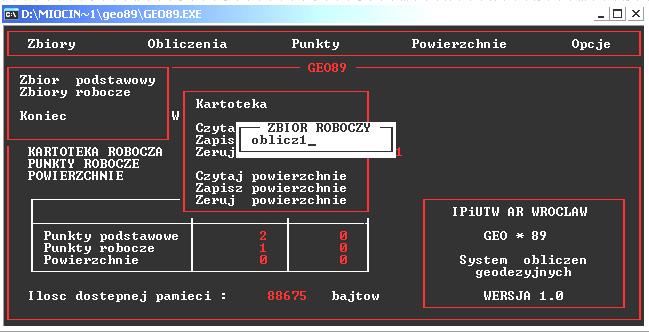

7 Program automatycznie zestawia dane i wyniki w postaci raportu: Raport ten naleŝy zapisać (Z) do pliku o nazwie Raporty.TXT Obliczone współrzędne punktów naleŝy zapisywać w pliku zbiór roboczy: np. oblicz1 Zbiory Zbiory robocze Zapisz punkty Zbiór roboczy oblicz1 Koniec przykładu. Proszę policzyć pozostałe zadania zgodnie z instrukcją poniŝej:

8 Dane: Podstawowe obliczenia geodezyjne ćwiczenie 1 Współrzędne punktów: X Y PP PP Kąty pomierzone [grady]: Długości boków: b b b b b b b b Obliczyć: 1. Współrzędne punktu ps1 - wcięcie w przód 2. Współrzędne punktu ps2 - wcięcie wstecz 3. Współrzędne punktu ps3 - wcięcie liniowe 4. Pole powierzchni ps1-pp1235-ps3-ps2-pp Kąt 5 6. Długość i azymut boku ps1-ps2 7. Współrzędne punktów ps4, ps5, ps6, ps7, ps8 jako ciąg poligonowy nawiązany dwustronnie 8. Podzielić działkę pp1235-ps3-ps2-pp1234 na dwie części o jednakowej powierzchni, linią przechodzącą przez punkt znajdujący się w połowie boku ps2-pp1234 (w wyniku naleŝy podać: pole wydzielonej części, współrzędne punktów wyznaczających linię podziału, oraz odległości nowych punktów od sąsiednich). Proszę zapoznać się z opisem wykonania tego zadania (na następnej stronie). Wyniki wszystkich zadań naleŝy zapisywać do pliku RAPORTU.

9 pp1235 ps1 4 3 ps2 pp1234 Wcięcie wstecz PP b2 - PS3 - b1 - WCIĘCIE LINIOWE PS2

Przykład: Podział Podzielić działkę pp1235-ps3-ps2-pp1234 na dwie części o jednakowej powierzchni, linią przechodzącą przez punkt znajdujący się w połowie boku ps2-pp1234 (w wyniku naleŝy podać: pole

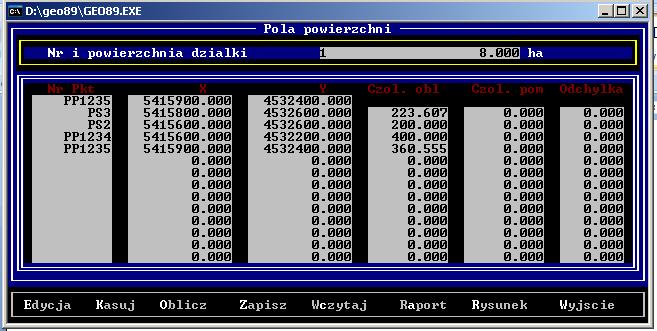

10 Przykład: Podział Podzielić działkę pp1235-ps3-ps2-pp1234 na dwie części o jednakowej powierzchni, linią przechodzącą przez punkt znajdujący się w połowie boku ps2-pp1234 (w wyniku naleŝy podać: pole wydzielonej części, współrzędne punktów wyznaczających linię podziału, oraz odległości nowych punktów od sąsiednich). - obliczyć pole całej działki: Obliczone pole całej działki wynosi ha. NaleŜy więc wydzielić działkę o powierzchni ha. PP1235 P102 PS3 PP1234 P101 PS2

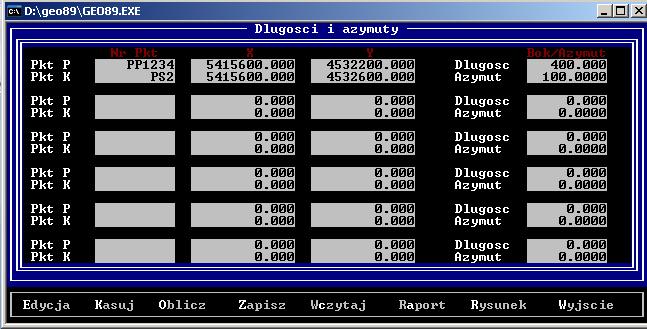

- obliczyć długość boku PP1234-PS2 Obliczona długość wynosi 400.

połowie czyli w odległości 200.00 m np. od punktu PP1234.

wielokąta - wpisać numer i pole projektowanej działki: np.

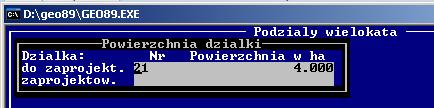

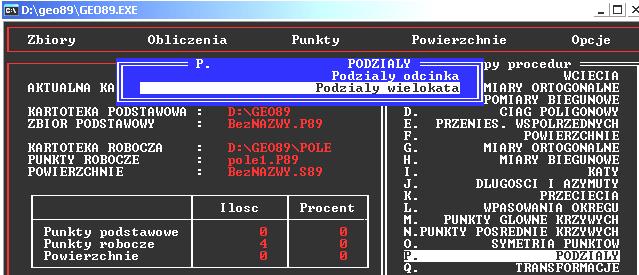

11 - obliczyć długość boku PP1234-PS2 Obliczona długość wynosi m. Nowy punkt P101 naleŝy więc wytyczyć na boku PP1234-PS2 w połowie czyli w odległości m np. od punktu PP rozpocząć procedurę podziału: Obliczenia PODZIAŁY Podziały wielokąta - wpisać numer i pole projektowanej działki: np. nr 21 i pole ha. - wpisać punkty na obwodzie dzielonego obszaru (PUNKTY KOMPLEKSU):

Odległość wpisujemy odległość nowego punktu od punktu PP1234, trzeba teŝ wpisać numer nowego punktu.

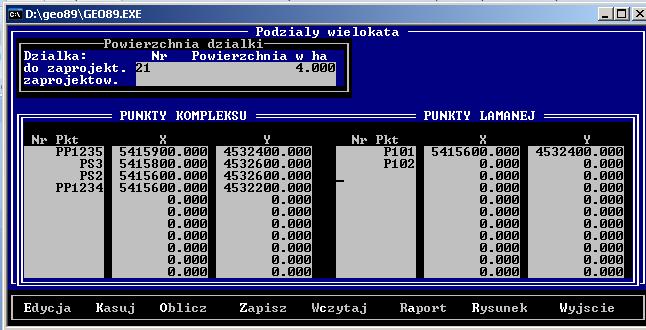

12 - klawiszami strzałek ustawić kursor w pierwszym wierszu w oknie PUNKTY ŁAMANEJ i nacisnąć klawisz Esc W okienku Punkt pośredni naleŝy wpisać numery punktów (PP1234 i PS2) wyznaczających bok na którym znajdzie się nowy punkt P101, w rubryce Odległość wpisujemy odległość nowego punktu od punktu PP1234, trzeba teŝ wpisać numer nowego punktu. - nacisnąć klawisz Esc: w oknie punkty łamanej pojawi się obliczony punkt P101, poniŝej naleŝy dopisać numer drugiego wyznaczanego punktu P102:

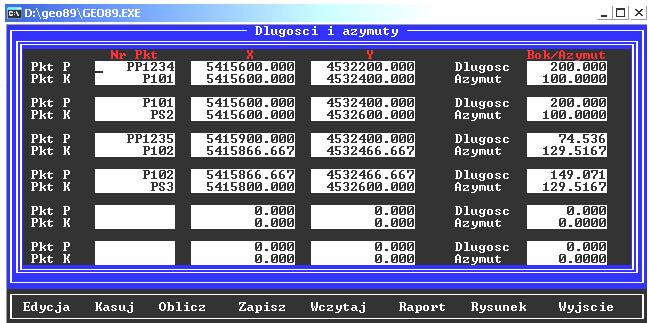

13 - nacisnąć klawisze Ctrl End i wybrać opcję Oblicz: - obliczyć miary niezbędne do wytyczenia nowych punktów w terenie:
