Przygotowanie danych do tyczenia dla obiektu: Osiedle domków jednorodzinnych.
|
|
- Adrian Wójtowicz
- 7 lat temu
- Przeglądów:
Transkrypt
1 Przygotowanie danych do tyczenia dla obiektu: Osiedle domków jednorodzinnych. Projekt powinien zawierać szkic punktów tyczonych oraz szkice z miarami kontrolnymi do punktów charakterystycznych naroża granic działek, kontrolujące wzajemne usytuowanie obiektów oraz samych obiektów tyczonych. Wykaz współrzędnych punktów tyczonych powinien znaleźć się w pliku tekstowym. Jako obiektu roboczego proszę użyć pliku Mapa etap 1 (obsluga inwestycji 1.dgn) z katalogu Obsługa inwestycji w MK2013 ze strony. UWAGA!!! Program MicroStation lub PowerDraft musi być uruchomiony z menu START systemu Windows lub z pulpitu. Nie wolno uruchamiać programu w trybie Najwyższej ochrony. Niedopuszczalne jest uruchamianie programu poprzez wybór pliku DGN na pulpicie lub bezpośrednio z internetu!!!. Każdy z opracowywanych obiektów opiera się na tym samym szablonie dla działki nr 45/1.

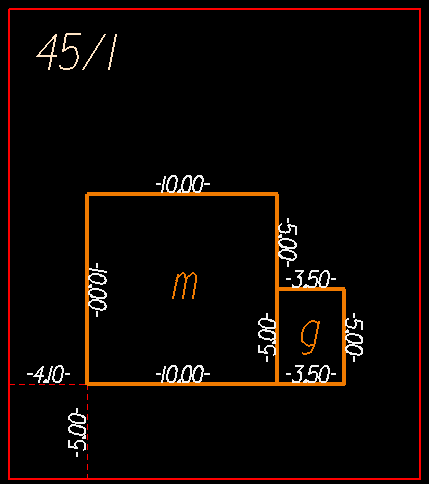

2 Jako bazę przyjęto odległość od strony drogi wynoszącą 5.00 m, oraz od granicy zachodniej 4.10 m. Obiekty tyczone na działkach południowych stanowią lustrzane odbicie obiektów północnych względem osi drogi. Do narysowania projektu posłużono się nakładką MK 2013 (praca w przestrzeni roboczej GeoDeZy). Dla pozyskania współrzędnych i zwymiarowania projektu użyto modułu Obsługa inwestycji z menu MK2013. Program wymaga obecności oraz sprawdzenia klucza sprzętowego: Narysować przykładowy prostokąt o wymiarach około 20 x 30 metrów równolegle do osi układu współrzędnych. Zbudować wg szkicu układ budynków na przygotowanej działce z zachowaniem odsunięć od południa 5m, i od zachody 4.10 m. Szkic usytuowania budynku na działce.
3 Nanieść na rysunek sieć uzbrojenia terenu wg szkicu. Szkic usytuowania elementów uzbrojenia terenu względem budynku. Przykładowa lokalizacja pomocniczych elementów konstrukcyjnych.
4 Przesunięcie i obrót pomocniczej konstrukcji do czoła działek. Skopiowanie przygotowanego szablonu do 3 działek.

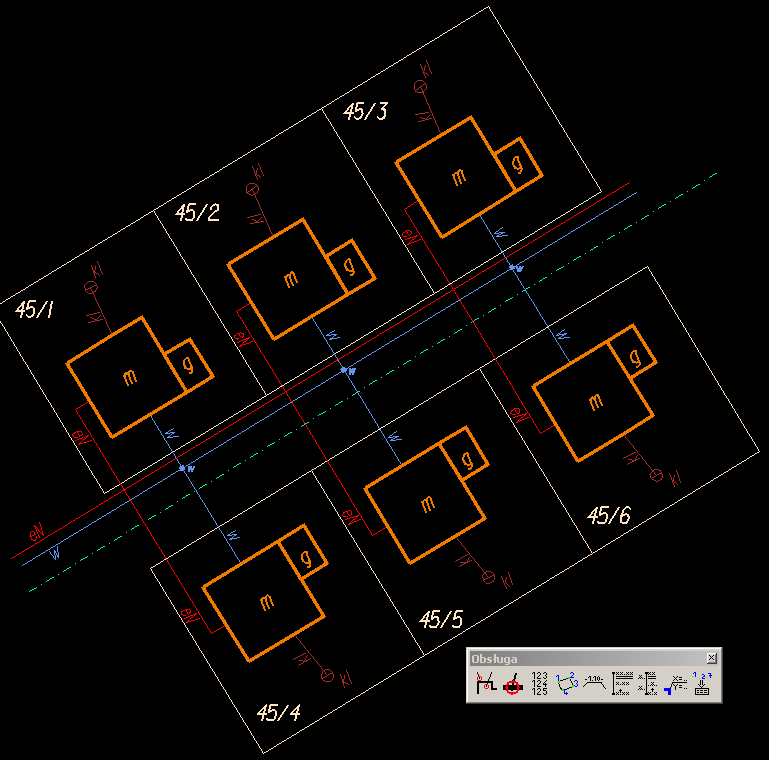

5 Odbicie lustrzane względem osi drogi oraz edycja sieci wodociągowej i elektrycznej.

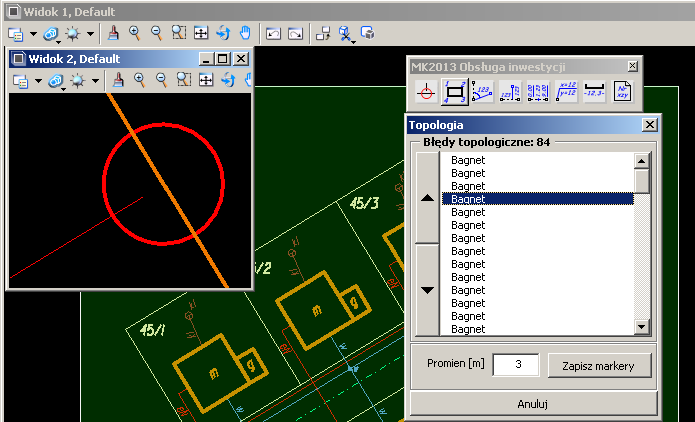

6 Kontrola topologii poprawności wykonania projektu. W przypadku wystąpienia błędów topologii w rysowanych obiektach należy poprawić rysunek UWAGA - Zaznaczenie do kontroli całego obiektu wraz z liniami głównymi sieci uzbrojenia terenu EN, W oraz osi drogi spowoduje wykazanie 6 błędów bagnetów. Jest to oczywiście sytuacja poprawna.
7 Przykład braku kontynuacji przebiegu sieci elektroenergetycznej brak poprawnego wejścia na budynek.
8 Przypisanie współrzędnych do wierzchołków linii projektu. Należy pamiętać o konieczności dodania wierzchołków w miejscach pozyskania współrzędnych.
9 Ustawienia programu

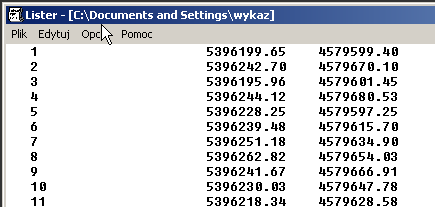

10 Zapis pozyskanych współrzędnych do pliku tekstowego Należy pamiętać o wyłączeniu wszystkich warstw zawierających informacje o rysunku poza warstwą zawierającą opisy pozyskanych punktów. Całość zaznaczyć ogrodzeniem oraz użyć ikony wskazanej na rysunku. Pozyskane współrzędne punktów mogą być importowane do dowolnego programu obliczeniowego w którym nastąpi przygotowanie miar do tyczenia, bądź bezpośrednio do instrumentu z możliwością automatycznego obliczania miar do tyczonych obiektów w oparciu o osnowę realizacyjną.
11 Przygotowanie linii konstrukcyjnych wyznaczających miary kontrolne na szkicu. Miary czołowe obliczane są od wierzchołka do wierzchołka obiektu liniowego. Oznacza to konieczność dodania niezbędnych wierzchołków do prostoliniowych obiektów liniowych.
12 Opisanie punktów głównych tyczonych obiektów współrzędnymi XY. Aby opisać wybrane punkty współrzędnymi należy wskazać punkt na mapie oraz zorientować kursorem myszy opisywaną współrzędną.
13 Końcowy efekt prac
