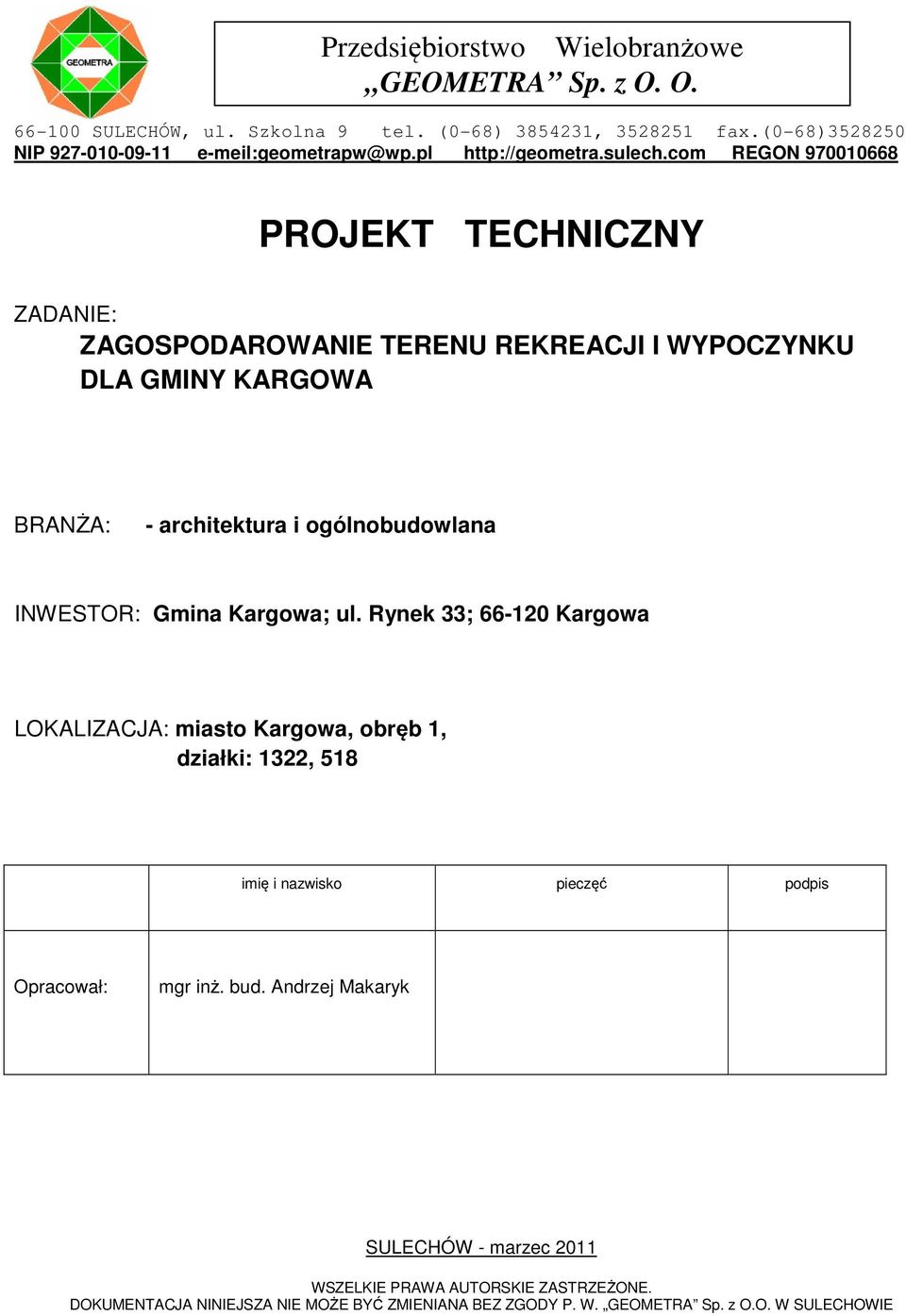

1 Przedsiębiorstwo Wielobranżowe GEOMETRA Sp. z O. O SULECHÓW, ul. Szkolna 9 tel. (0-68) , fax.(0-68) NIP e-meil:geometrapw@wp.pl REGON PROJEKT TECHNICZNY ZADANIE: ZAGOSPODAROWANIE TERENU REKREACJI I WYPOCZYNKU DLA GMINY KARGOWA BRANŻA: - architektura i ogólnobudowlana INWESTOR: Gmina Kargowa; ul. Rynek 33; Kargowa LOKALIZACJA: miasto Kargowa, obręb 1, działki: 1322, 518 imię i nazwisko pieczęć podpis Opracował: mgr inż. bud. Andrzej Makaryk SULECHÓW - marzec 2011 WSZELKIE PRAWA AUTORSKIE ZASTRZEŻONE. DOKUMENTACJA NINIEJSZA NIE MOŻE BYĆ ZMIENIANA BEZ ZGODY P. W. GEOMETRA Sp. z O.O. W SULECHOWIE

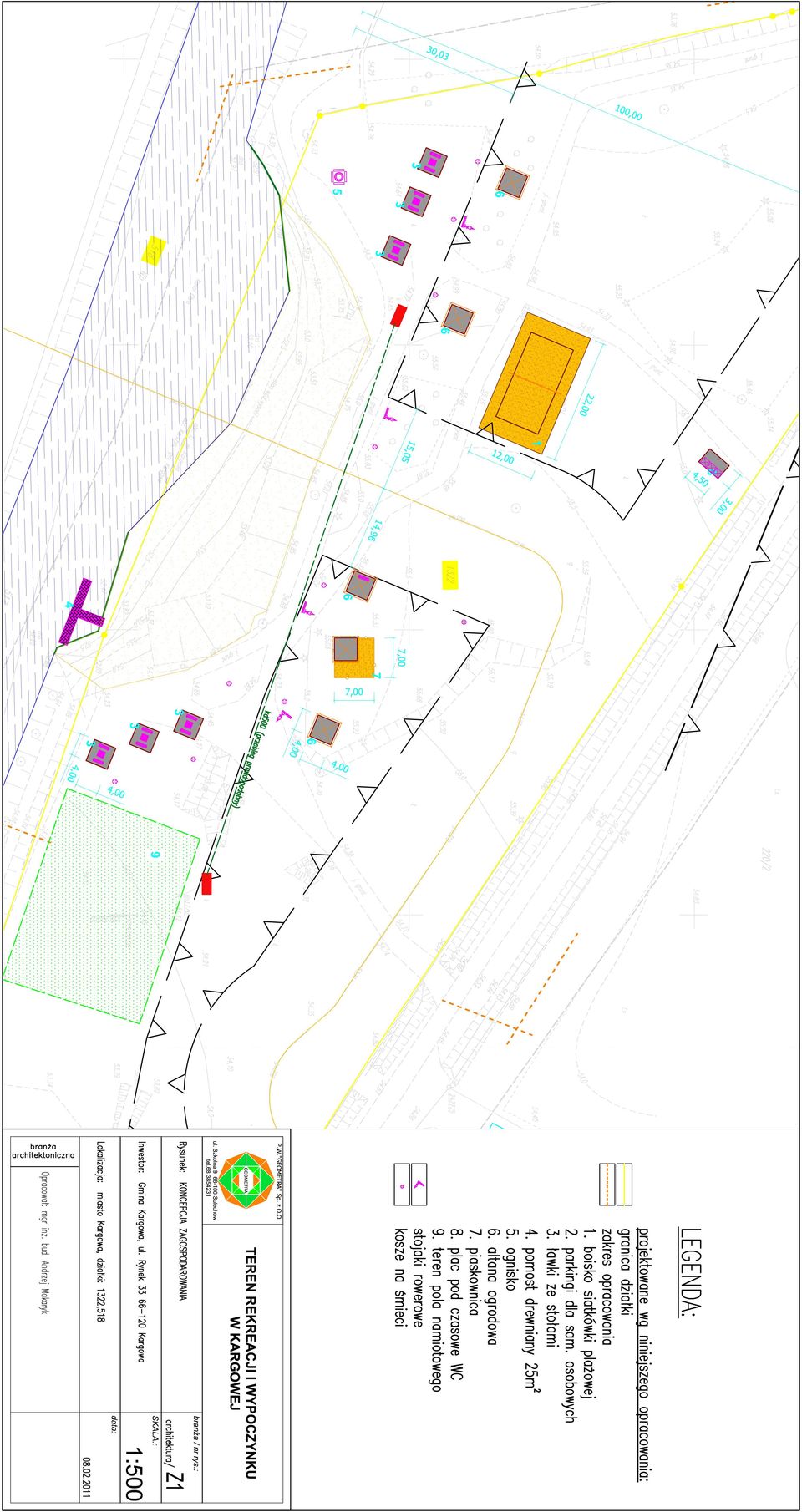

2 ZAWARTOŚĆ OPRACOWANIA SPIS ZAWARTOŚCI CZĘŚĆ OPISOWA str.2 str Dane ogólne 2. Stan istniejący 3. Stan projektowany 4. Szczegółowe zestawienie elementów zagospodarowania 5. Nawierzchnie nie urządzone 6. Uwagi końcowe CZĘŚĆ RYSUNKOWA str Plan zagospodarowania skala 1:500 2 Pomost drewniany - rzut skala 1:50 3 Pomost drewniany szczegóły skala 1:20 4 Szczegóły elementów zagospodarowania skala 1:20/10 2

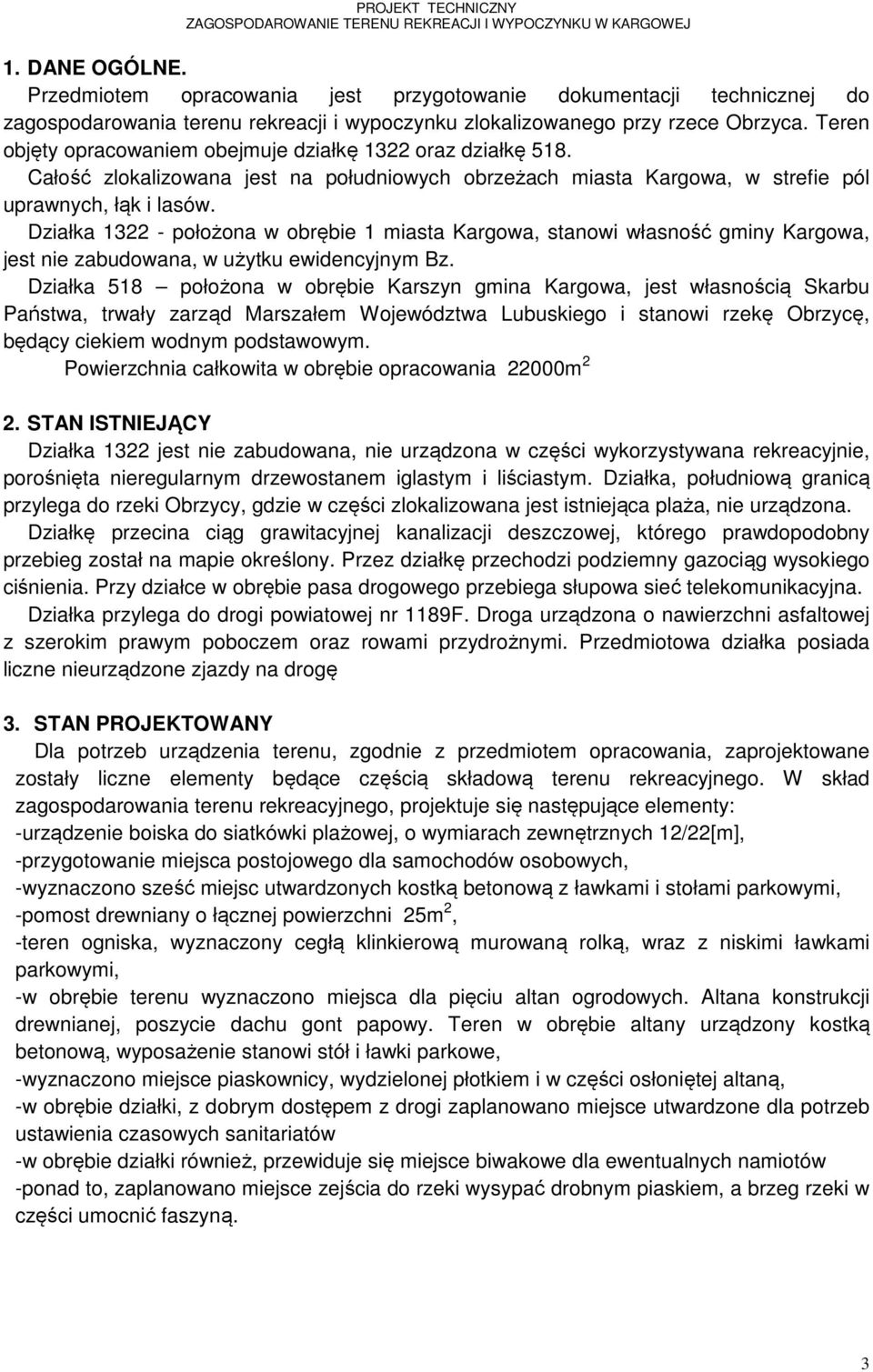

3 1. DANE OGÓLNE. Przedmiotem opracowania jest przygotowanie dokumentacji technicznej do zagospodarowania terenu rekreacji i wypoczynku zlokalizowanego przy rzece Obrzyca. Teren objęty opracowaniem obejmuje działkę 1322 oraz działkę 518. Całość zlokalizowana jest na południowych obrzeżach miasta Kargowa, w strefie pól uprawnych, łąk i lasów. Działka położona w obrębie 1 miasta Kargowa, stanowi własność gminy Kargowa, jest nie zabudowana, w użytku ewidencyjnym Bz. Działka 518 położona w obrębie Karszyn gmina Kargowa, jest własnością Skarbu Państwa, trwały zarząd Marszałem Województwa Lubuskiego i stanowi rzekę Obrzycę, będący ciekiem wodnym podstawowym. Powierzchnia całkowita w obrębie opracowania 22000m 2 2. STAN ISTNIEJĄCY Działka 1322 jest nie zabudowana, nie urządzona w części wykorzystywana rekreacyjnie, porośnięta nieregularnym drzewostanem iglastym i liściastym. Działka, południową granicą przylega do rzeki Obrzycy, gdzie w części zlokalizowana jest istniejąca plaża, nie urządzona. Działkę przecina ciąg grawitacyjnej kanalizacji deszczowej, którego prawdopodobny przebieg został na mapie określony. Przez działkę przechodzi podziemny gazociąg wysokiego ciśnienia. Przy działce w obrębie pasa drogowego przebiega słupowa sieć telekomunikacyjna. Działka przylega do drogi powiatowej nr 1189F. Droga urządzona o nawierzchni asfaltowej z szerokim prawym poboczem oraz rowami przydrożnymi. Przedmiotowa działka posiada liczne nieurządzone zjazdy na drogę 3. STAN PROJEKTOWANY Dla potrzeb urządzenia terenu, zgodnie z przedmiotem opracowania, zaprojektowane zostały liczne elementy będące częścią składową terenu rekreacyjnego. W skład zagospodarowania terenu rekreacyjnego, projektuje się następujące elementy: -urządzenie boiska do siatkówki plażowej, o wymiarach zewnętrznych 12/22[m], -przygotowanie miejsca postojowego dla samochodów osobowych, -wyznaczono sześć miejsc utwardzonych kostką betonową z ławkami i stołami parkowymi, -pomost drewniany o łącznej powierzchni 25m 2, -teren ogniska, wyznaczony cegłą klinkierową murowaną rolką, wraz z niskimi ławkami parkowymi, -w obrębie terenu wyznaczono miejsca dla pięciu altan ogrodowych. Altana konstrukcji drewnianej, poszycie dachu gont papowy. Teren w obrębie altany urządzony kostką betonową, wyposażenie stanowi stół i ławki parkowe, -wyznaczono miejsce piaskownicy, wydzielonej płotkiem i w części osłoniętej altaną, -w obrębie działki, z dobrym dostępem z drogi zaplanowano miejsce utwardzone dla potrzeb ustawienia czasowych sanitariatów -w obrębie działki również, przewiduje się miejsce biwakowe dla ewentualnych namiotów -ponad to, zaplanowano miejsce zejścia do rzeki wysypać drobnym piaskiem, a brzeg rzeki w części umocnić faszyną. 3

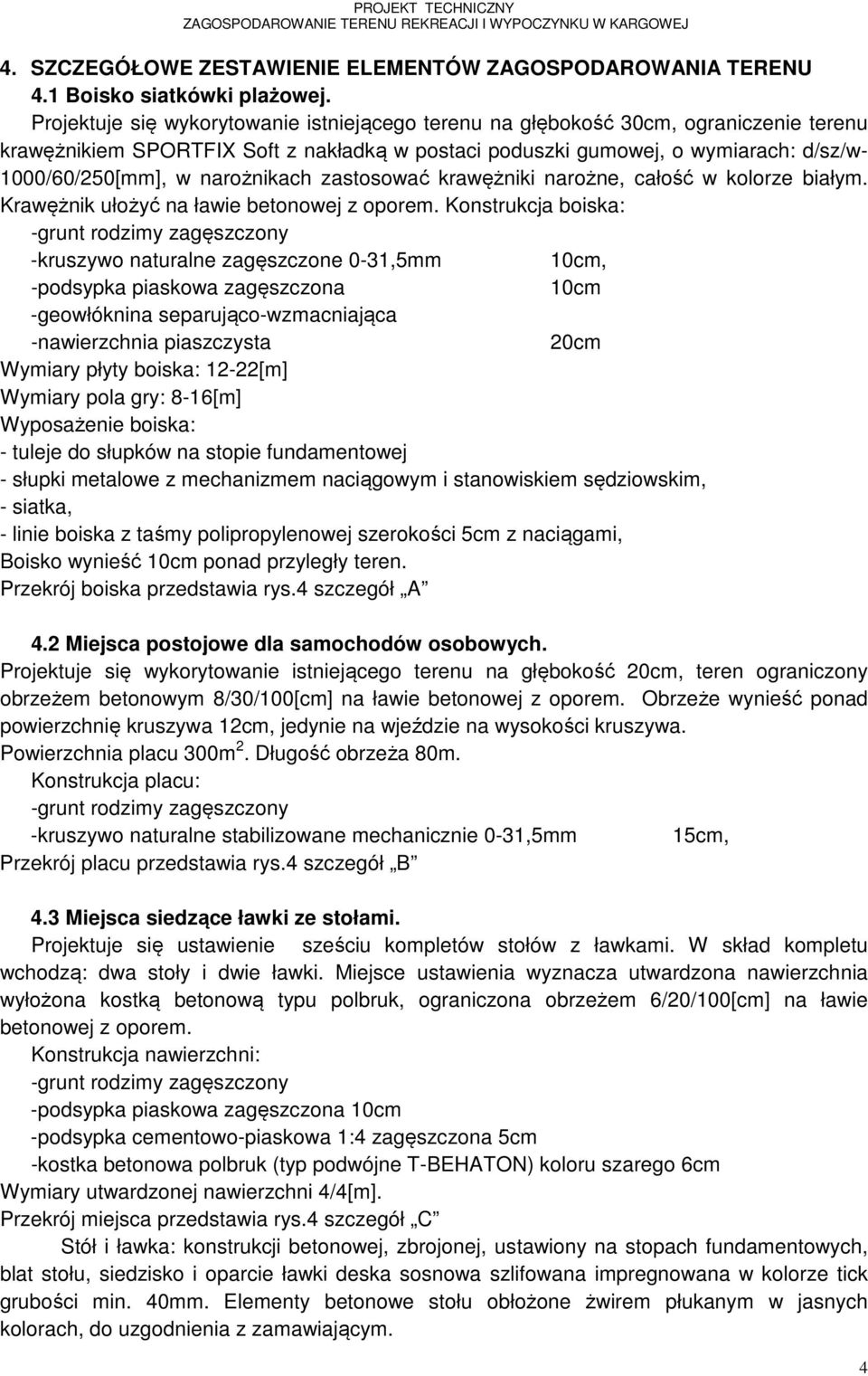

4 4. SZCZEGÓŁOWE ZESTAWIENIE ELEMENTÓW ZAGOSPODAROWANIA TERENU 4.1 Boisko siatkówki plażowej. Projektuje się wykorytowanie istniejącego terenu na głębokość 30cm, ograniczenie terenu krawężnikiem SPORTFIX Soft z nakładką w postaci poduszki gumowej, o wymiarach: d/sz/w- 1000/60/250[mm], w narożnikach zastosować krawężniki narożne, całość w kolorze białym. Krawężnik ułożyć na ławie betonowej z oporem. Konstrukcja boiska: -grunt rodzimy zagęszczony -kruszywo naturalne zagęszczone 0-31,5mm 10cm, -podsypka piaskowa zagęszczona 10cm -geowłóknina separująco-wzmacniająca -nawierzchnia piaszczysta 20cm Wymiary płyty boiska: 12-22[m] Wymiary pola gry: 8-16[m] Wyposażenie boiska: - tuleje do słupków na stopie fundamentowej - słupki metalowe z mechanizmem naciągowym i stanowiskiem sędziowskim, - siatka, - linie boiska z taśmy polipropylenowej szerokości 5cm z naciągami, Boisko wynieść 10cm ponad przyległy teren. Przekrój boiska przedstawia rys.4 szczegół A 4.2 Miejsca postojowe dla samochodów osobowych. Projektuje się wykorytowanie istniejącego terenu na głębokość 20cm, teren ograniczony obrzeżem betonowym 8/30/100[cm] na ławie betonowej z oporem. Obrzeże wynieść ponad powierzchnię kruszywa 12cm, jedynie na wjeździe na wysokości kruszywa. Powierzchnia placu 300m 2. Długość obrzeża 80m. Konstrukcja placu: -grunt rodzimy zagęszczony -kruszywo naturalne stabilizowane mechanicznie 0-31,5mm 15cm, Przekrój placu przedstawia rys.4 szczegół B 4.3 Miejsca siedzące ławki ze stołami. Projektuje się ustawienie sześciu kompletów stołów z ławkami. W skład kompletu wchodzą: dwa stoły i dwie ławki. Miejsce ustawienia wyznacza utwardzona nawierzchnia wyłożona kostką betonową typu polbruk, ograniczona obrzeżem 6/20/100[cm] na ławie betonowej z oporem. Konstrukcja nawierzchni: -grunt rodzimy zagęszczony -podsypka piaskowa zagęszczona 10cm -podsypka cementowo-piaskowa 1:4 zagęszczona 5cm -kostka betonowa polbruk (typ podwójne T-BEHATON) koloru szarego 6cm Wymiary utwardzonej nawierzchni 4/4[m]. Przekrój miejsca przedstawia rys.4 szczegół C Stół i ławka: konstrukcji betonowej, zbrojonej, ustawiony na stopach fundamentowych, blat stołu, siedzisko i oparcie ławki deska sosnowa szlifowana impregnowana w kolorze tick grubości min. 40mm. Elementy betonowe stołu obłożone żwirem płukanym w jasnych kolorach, do uzgodnienia z zamawiającym. 4

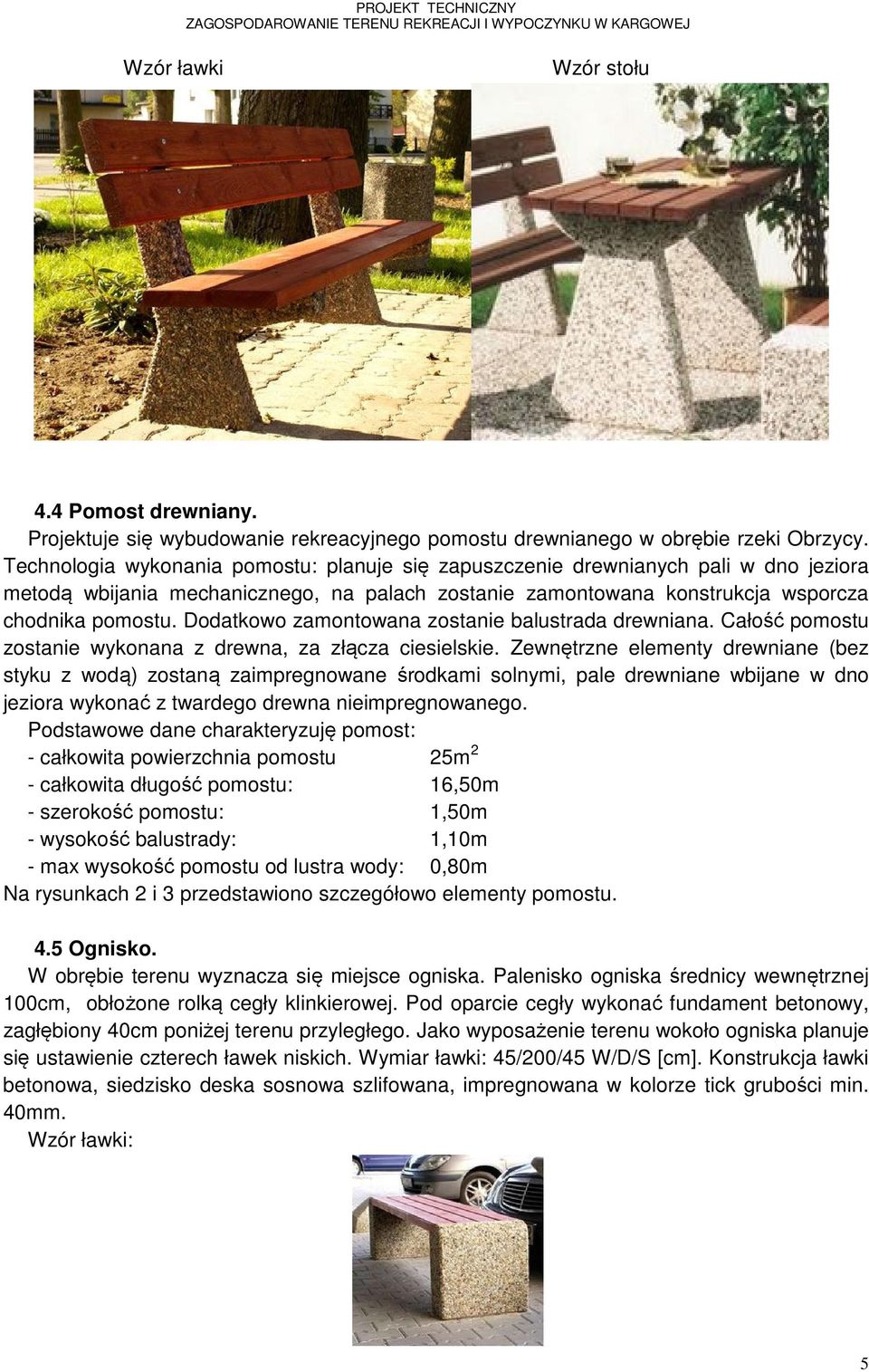

5 Wzór ławki Wzór stołu 4.4 Pomost drewniany. Projektuje się wybudowanie rekreacyjnego pomostu drewnianego w obrębie rzeki Obrzycy. Technologia wykonania pomostu: planuje się zapuszczenie drewnianych pali w dno jeziora metodą wbijania mechanicznego, na palach zostanie zamontowana konstrukcja wsporcza chodnika pomostu. Dodatkowo zamontowana zostanie balustrada drewniana. Całość pomostu zostanie wykonana z drewna, za złącza ciesielskie. Zewnętrzne elementy drewniane (bez styku z wodą) zostaną zaimpregnowane środkami solnymi, pale drewniane wbijane w dno jeziora wykonać z twardego drewna nieimpregnowanego. Podstawowe dane charakteryzuję pomost: - całkowita powierzchnia pomostu 25m 2 - całkowita długość pomostu: 16,50m - szerokość pomostu: 1,50m - wysokość balustrady: 1,10m - max wysokość pomostu od lustra wody: 0,80m Na rysunkach 2 i 3 przedstawiono szczegółowo elementy pomostu. 4.5 Ognisko. W obrębie terenu wyznacza się miejsce ogniska. Palenisko ogniska średnicy wewnętrznej 100cm, obłożone rolką cegły klinkierowej. Pod oparcie cegły wykonać fundament betonowy, zagłębiony 40cm poniżej terenu przyległego. Jako wyposażenie terenu wokoło ogniska planuje się ustawienie czterech ławek niskich. Wymiar ławki: 45/200/45 W/D/S [cm]. Konstrukcja ławki betonowa, siedzisko deska sosnowa szlifowana, impregnowana w kolorze tick grubości min. 40mm. Wzór ławki: 5

6 4.6 Altana ogrodowa. Projektuje się ustawienie czterech altan ogrodowych w komplecie ze stołami i ławkami. W skład kompletu wchodzą: altana, dwa stoły i dwie ławki. Miejsce ustawienia wyznacza utwardzona nawierzchnia wyłożona kostką betonową typu polbruk, ograniczona obrzeżem 6/20/100[cm] na ławie betonowej z oporem. Konstrukcja nawierzchni: -grunt rodzimy zagęszczony -podsypka piaskowa zagęszczona 10cm -podsypka cementowo-piaskowa 1:4 zagęszczona 5cm -kostka betonowa polbruk (typ podwójne T-BEHATON) koloru szarego 6cm Wymiary utwardzonej nawierzchni 4/4[m]. Przekrój miejsca przedstawia rys.4 szczegół C Stół i ławka identyczna jak w pkt Altana ogrodowa kwadratowa o boku 4m, wysokości do okapu min.2,2, ustawiona na czterech słupach konstrukcyjnych, mocowanych do stóp fundamentowych. Przykryta dachem kopertowym, obitym deską struganą min. 22mm, oraz płytą OSB3 10mm, poszyta gontem papowym na podkładzie z papy asfaltowej. Konstrukcja altany stabilna, usztywniona mieczami. Elementy drewniane impregnowane impregnatami w kolorze tick. Wzór altany 4.7 Piaskownica. Projektuje się wykonanie piaskownicy, poprzez usunięcie istniejącego gruntu na głębokość 30cm i zasypanie go pisakiem drobnym. Piaskownica wygrodzona płotkiem drewnianym wysokości 1,1m z furtką. W celu uzyskania cienia, nad częścią piaskownicy ustawić altanę opisaną w pkt Miejsca utwardzone pod czasowe WC. Dla potrzeb ustawienia trzech toalet typu TOI o wymiarach 1,23/1,23[m], projektuje się plac utwardzony. Miejsce ustawienia wyznacza utwardzona nawierzchnia wyłożona kostką betonową typu polbruk, ograniczona obrzeżem 6/20/100[cm] na ławie betonowej z oporem. Konstrukcja nawierzchni: -grunt rodzimy zagęszczony -podsypka piaskowa zagęszczona 10cm -podsypka cementowo-piaskowa 1:4 zagęszczona 5cm -kostka betonowa polbruk (typ podwójne T-BEHATON) koloru szarego 6cm 6

7 Wymiary utwardzonej nawierzchni 3/4,5[m]. Przekrój miejsca przedstawia rys.4 szczegół C 4.9 Elementy dodatkowe. Jako dodatkowe wyposażenie projektuje się: - ustawienie czterech stojaków na rowery. Każdy stojak na min. 5 rowerów, konstrukcja metalowa masywna: podstawa kątownik 40/40/3[mm], stojak rura średnicy 25mm, cynkowana ogniowo, mocowana do podłoża na stałe, poprzez wykonanie betonowego fundamentu; - ustawienie dziesięciu koszy na śmieci. Kosz konstrukcji betonowej z wkładem z blachy, umożliwiającym jego opróżnianie. 5. NAWIERZCHNIE NIE URZĄDZONE W obrębie plaży na powierzchni 1700m 2 projektuje się dowiezienie piasku drobnego, grubość warstwy min20cm. Na odcinku 54m zaplanowano umocnienie brzegu rzeki poprzez wyłożenie faszyny. Faszynę stanowią pale długości min.1,5m, zapuszczane w dno, wyłożone wiązkami faszyny z drewna liściastego. Pale zabezpieczone u góry deską. Uporządkowanie terenu na obszarze 10000m 2 poprzez wysprzątanie wygrabienie oraz pielęgnację istniejących roślin 6. UWAGI KOŃCOWE Całość projektu należy rozpatrywać łącznie. W przypadku wątpliwości należy zgłosić do nadzoru autorskiego. Całość prac należy wykonać zgodnie z projektem, warunkami Technicznymi Wykonywania i Odbioru Robót Budowlano Montażowych, oraz zgodnie z obowiązującymi przepisami bhp. Ponad to elementy nieuwzględnione lub niedostatecznie opisane w projekcie bezwzględnie skonsultować z inwestorem Opracował: mgr inż. Andrzej Makaryk 7
