1 BUDOWA OBIEKTÓW MAŁEJ ARCHITEKTURY Inwestor: Gmina Miasto Wodzisław Śląski ul. Bogumińska 4, Wodzisław Śląski Adres inwestycji: Wodzisław Śląski, ul. Górnicza, dz. 401/10, 406/24 obręb ewid _ Jedłownik k.m. 4, jedn. ewid. Wodzisław Śląski, kategoria obiektu budowlanego: VIII Projektował: konstrukcja: mgr inż. Marek Małek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno budowlanej nr ewid. SLK/1666/PWOK/07 architektura: mgr inż. arch. Andrzej Olszewski Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej nr ewid. 1318/94 Wodzisław Śl. lipiec 2018 r.

2 SPIS TREŚCI Strona tytułowa...str. 1 Spis treści...str. 2 Mapa zasadnicza 1:500...str. 3 Uzgodnienia branżowe...str. 4 Oświadczenie projektantów...str. 9 Odpisy uprawnień...str. 10 Zaświadczenia z Śl.OIIB, Śl.OIA...str. 12 Projekt zagospodarowania działki skala 1:500 rys. nr 1...str. 14 Opis techniczny...str. 15 2

3 OPIS TECHNICZNY 1. Planowany zakres robót Planowany zakres robót to wyposażenie utwardzonego placu zlokalizowanego na części działek nr 401/10 i 406/24 w Wodzisławiu Śląskim przy ul. Górniczej w obiekty małej architektury. 2. Istniejące zagospodarowanie terenu. Na działkach objętych inwestycją zlokalizowany jest utwardzony kostką betonową plac, na którym zamontowane są dwa kosze metalowe do koszykówki. Ponadto na terenie znajduje się boisko trawiaste do gry w piłkę nożną z dwoma bramkami do piłki ręcznej. Zarówno boisko trawiaste jak i utwardzony plac ogrodzone są płotem z siatki ocynkowanej. W ogrodzeniu zamontowane są po dwie furtki. Ponadto na dz. 401/10 poza terenem objętym pracami zlokalizowany jest garaż jednostanowiskowy oraz garaż dwustanowiskowy. 3. Projektowane zagospodarowanie terenu Projekt przewiduje montaż na terenie działki 401/10 i 406/24 elementów małej architektury. Elementy małej architektury zamontowane zostaną na istniejącym placu utwardzonym kostką betonową. Projektuje się montaż stołu do tenisa, dwóch ławek parkowych metalowych z drewnianymi oparciami, dwóch stołów metalowych z drewnianymi blatami, dwóch koszy miejskich metalowych z daszkiem, stojaka na rowery oraz grilla betonowego. Nie przewiduje się wykonania robót ziemnych. Urządzenia zamontowane zostaną poprzez bezpośrednie posadowienie na kostce (stół do tenisa i grill) oraz poprzez zamontowanie do kostki betonowej kołkami rozporowymi. Stojaki koszy na śmieci obetonowane. W związku z kolizją z projektowanym stołem do tenisa oraz niefunkcjonalnym ustawieniem koszy względem siebie przewiduje się demontaż jednego zestawu do koszykówki (słup z tablicą). W uwagi na brak ingerencji w istniejącą głębokość posadowienia elementów uzbrojenia terenu, jak również możliwość łatwego demontażu projektowanych elementów małej architektury nie jest konieczne dokonywanie uzgodnień projektu z właścicielami sieci uzbrojenia terenu. Posadowienie urządzeń nie w prowadza zmian w istniejącej powierzchni terenów zielonych. 4. Projektowane elementy małej architektury 4.1. Stół do gry w tenisa Stół do posadowienia na podłoże utwardzone. Długość całkowita (cm): 274 Szerokość całkowita (cm): 152 Wysokość stołu (cm): 78 Waga (kg): ok kg Grubość blatu (cm): min. 6 Blat wykonany z szlifowanego betonu, lakierowany specjalnym lakierem ochronnym, obrzeża stołu polerowane aluminium. Siatka z blachy ocynkowanej minimum 3 mm. Kolor blatu: grys granitowy. 15

4 4.2. Ławka parkowa Dane techniczne ławki: Długość ławki 194cm. Szerokość ławki 55cm. Wysokość całkowita ławki 76cm. Wysokość siedziska ławki 42cm. Szerokość siedziska ławki 40cm. Długość siedziska ławki 170cm. Stelaż z rury stalowej fi 60mm. Sposób montażu: Każda stopa stelaża posiada otwory przystosowane do montażu na stałe do podłoża twardego za pomocą śrub montażowych. Zalecamy przytwierdzenie produktu do powierzchni utwardzonych stanowiący fundament. W zestawie montażowym wraz z ławką dostarczamy śruby, za pomocą których należy to wykonać. Szczegółowe informacje na ten temat znajdują się w charakterystyce wyrobu, która jest załączona do tego produktu. Stelaż ławki z rury giętej fi 60 mm malowanej proszkowo. Ławka dostarczana jest w elementach do samodzielnego skręcenia wraz z zestawem montażowym oraz instrukcją. 16

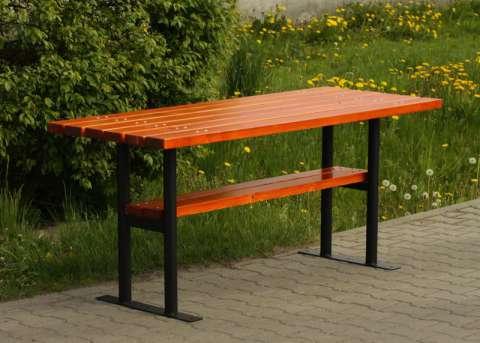

5 4.3. Stół drewniany Długość stołu 170 cm Szerokość stołu 65 cm Wysokość całkowita 77 cm Montaż: produkt jest przystosowany do montażu na stałe poprzez przykręcenie do powierzchni lub wolnostojący. Stół w elementach do samodzielnego montażu. Należy zachować jednolity kolor ławek i stołów Kosz miejski II Kosz ten seryjnie wyposażony w popielniczkę. Opróżnianie pojemnika polega na zwolnieniu dźwigni i oddzieleniu pojemnika od konstrukcji nośnej co usprawnia znacznie cały proces. Jego ponadczasowa i estetyczna smukła forma doskonale wkomponuje się w każde otoczenie. PARAMETRY Wysokość całkowita 110 cm Pojemność L Wysokość pojemnika 48 cm Średnica wkładu 28 cm Popielnica we wkładzie TAK Montaż poprzez zabetonowanie elementu kotwiącego. Kosz posiada certyfikat zgodny z normą PN-EN

6 4.5. Stojak na rowery Opis: Ilość stanowisk: 4 szerokość stojaka/wieszaka: 138cm wysokość: 45cm głębokość: 53cm szerokość stanowiska: 6cm odległość między stanowiskami 42cm przekrój rurki: 18mm grubość rurki: 2mm profil stojaka: 30x30x1,5mm montaż: kołki rozporowe Ø 8-10mm powłoka stojaka: ocynkowana malowana na kolor czarny materiał: stal ocynkowana sposób mocowania: do podłoża sposób parkowania: jednostronnie metoda montażu: do przykręcenia 18

7 4.6. Grill betonowy Parametry grilla : Wysokość: 90 cm Szerokość: cm Długość: 85 cm Waga: 490 kg Betonowy grill rekreacyjny z rusztem do postawienia na podłożu utwardzonym : Konstrukcja wykonana z betonu klasy B30, malowana farba akrylową do podłoży betonowych. Obrzeże blatu wykonane z listwy aluminiowej zabezpieczającej przed uderzeniami i odbiciem. Palenisko wykonane jest z betonu odpornego na wysokie temperatury do 1350 C. Ruszt wykonany ze stali nierdzewnej, odpornej na wilgoć i wysokie temperatury. Dla komfortu użytkowania rusztu posiada dwie rączki do regulowania jego wysokości nad paleniskiem. Grill ze względu na swoją wagę jest stabilny i nie wymaga kotwiczenia w gruncie. Urządzenie przeznaczone do zastosowania na wolnym powietrzu. 19
