DOKUMENTACJA DO ZGŁOSZENIA ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH

Transkrypt

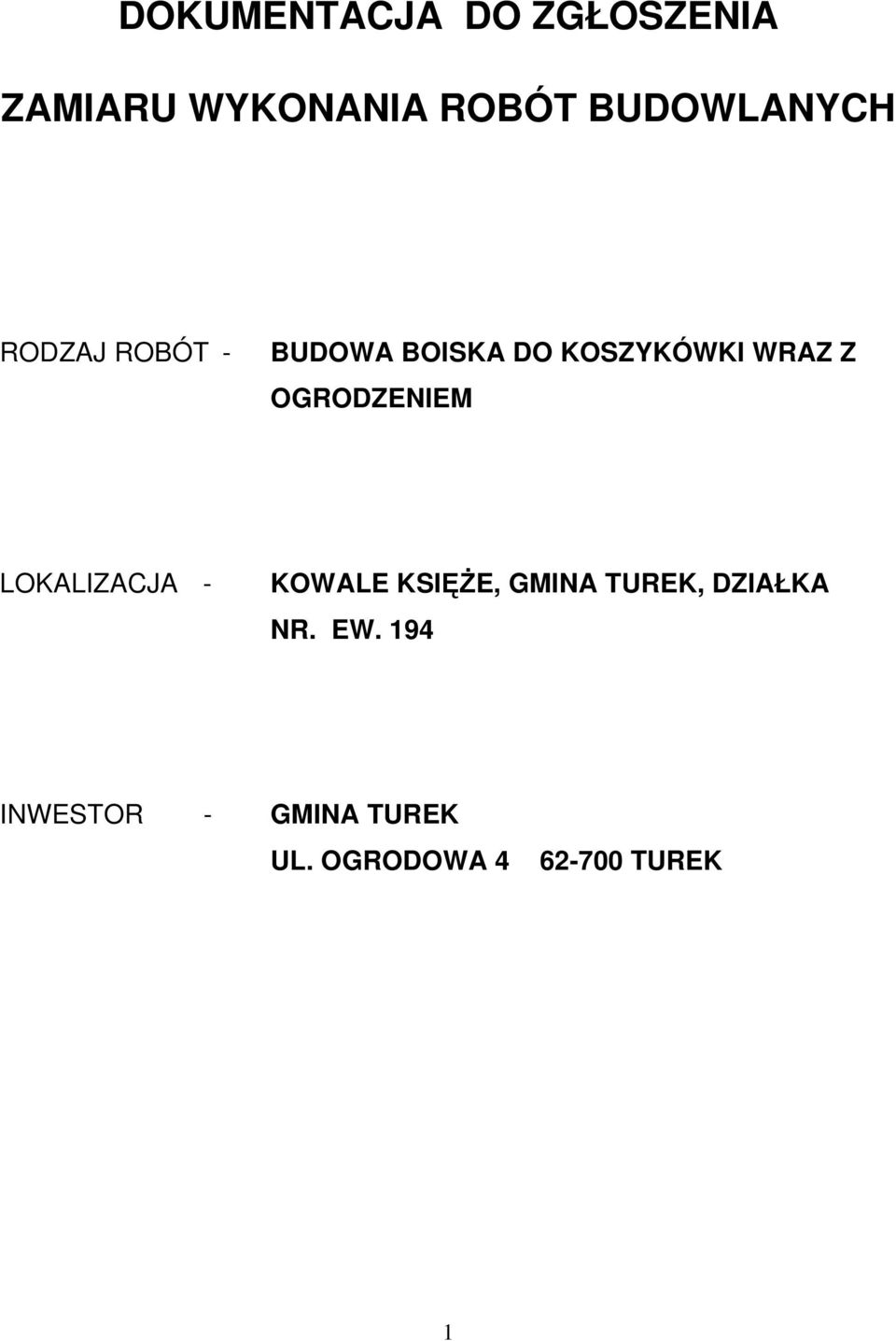

1 DOKUMENTACJA DO ZGŁOSZENIA ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH RODZAJ ROBÓT - BUDOWA BOISKA DO KOSZYKÓWKI WRAZ Z OGRODZENIEM LOKALIZACJA - KOWALE KSIĘŻE, GMINA TUREK, DZIAŁKA NR. EW. 194 INWESTOR - GMINA TUREK UL. OGRODOWA TUREK 1

2 OPIS TECHNICZNY 1. Dane ogólne 1.1 Nazwa zadania: Budowa boiska do koszykówki wraz z ogrodzeniem. 1.2 Lokalizacja: Kowale Księże, gmina Turek, działka nr ew Inwestor: Gmina Turek ul. Ogrodowa Turek. 2. Opis projektowanej inwestycji Przedmiotem inwestycji jest budowa boiska do koszykówki jako obiektu sportowego ogólnodostępnego, przeznaczonego dla społeczności lokalnej, oraz ogrodzenia od strony drogi publicznej. W ramach odrębnego zgłoszenia o numerze ewidencyjnym AB /08 z dnia r., na podstawie Projektu budowlanego (stanowiącego załącznik do ww. zgłoszenia), przeprowadzony zostanie remont budynku po byłej szkole z przeznaczeniem na Wiejskiego Centrum Lokalnej Aktywności w Kowalach Księżych. Ze względu na sąsiedztwo z budynkiem istnieje możliwość korzystania z sanitariatów i szatni budynku przez użytkowników obiektu sportowego. 3. Opis stanu istniejącego Teren podlegający opracowaniu jest zagospodarowany. Na nieruchomości znajduje się budynek po byłej szkole podstawowej oraz budynek gospodarczy. Teren za budynkiem głównym od strony południowej jest stosunkowo równy bez lokalnych wzniesień i obniżeń, pokryty naturalną nawierzchnią trawiastą. Od strony północnej znajduje się istniejący wjazd na działkę oraz zniszczone, niekompletne ogrodzenie przewidziane do przebudowy. Na terenie działki występuje zieleń wysoka, która nie koliduje z zamierzeniami inwestycyjnymi. 4. Opis planowanego zagospodarowania terenu W zakresie niniejszego zgłoszenia projektowana jest budowa boiska do koszykówki wraz ze stałym wyposażeniem sportowym boiska oraz budowa ogrodzenia. Projektowane zagospodarowanie terenu przedstawia załącznik graficzny. Boisko do koszykówki o wymiarach płyty boiska 15 x 28 m zostanie 2

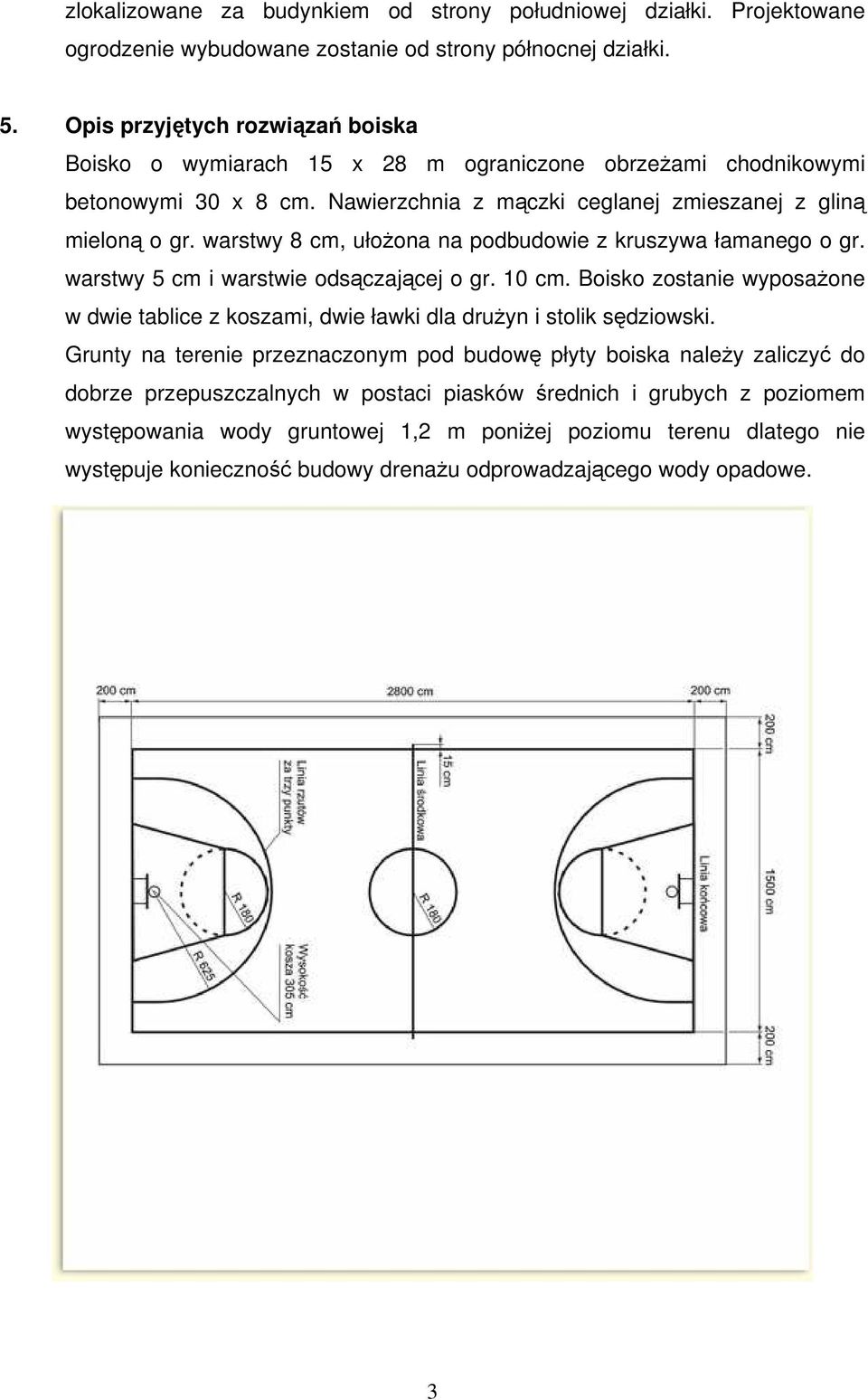

3 zlokalizowane za budynkiem od strony południowej działki. Projektowane ogrodzenie wybudowane zostanie od strony północnej działki. 5. Opis przyjętych rozwiązań boiska Boisko o wymiarach 15 x 28 m ograniczone obrzeżami chodnikowymi betonowymi 30 x 8 cm. Nawierzchnia z mączki ceglanej zmieszanej z gliną mieloną o gr. warstwy 8 cm, ułożona na podbudowie z kruszywa łamanego o gr. warstwy 5 cm i warstwie odsączającej o gr. 10 cm. Boisko zostanie wyposażone w dwie tablice z koszami, dwie ławki dla drużyn i stolik sędziowski. Grunty na terenie przeznaczonym pod budowę płyty boiska należy zaliczyć do dobrze przepuszczalnych w postaci piasków średnich i grubych z poziomem występowania wody gruntowej 1,2 m poniżej poziomu terenu dlatego nie występuje konieczność budowy drenażu odprowadzającego wody opadowe. 3

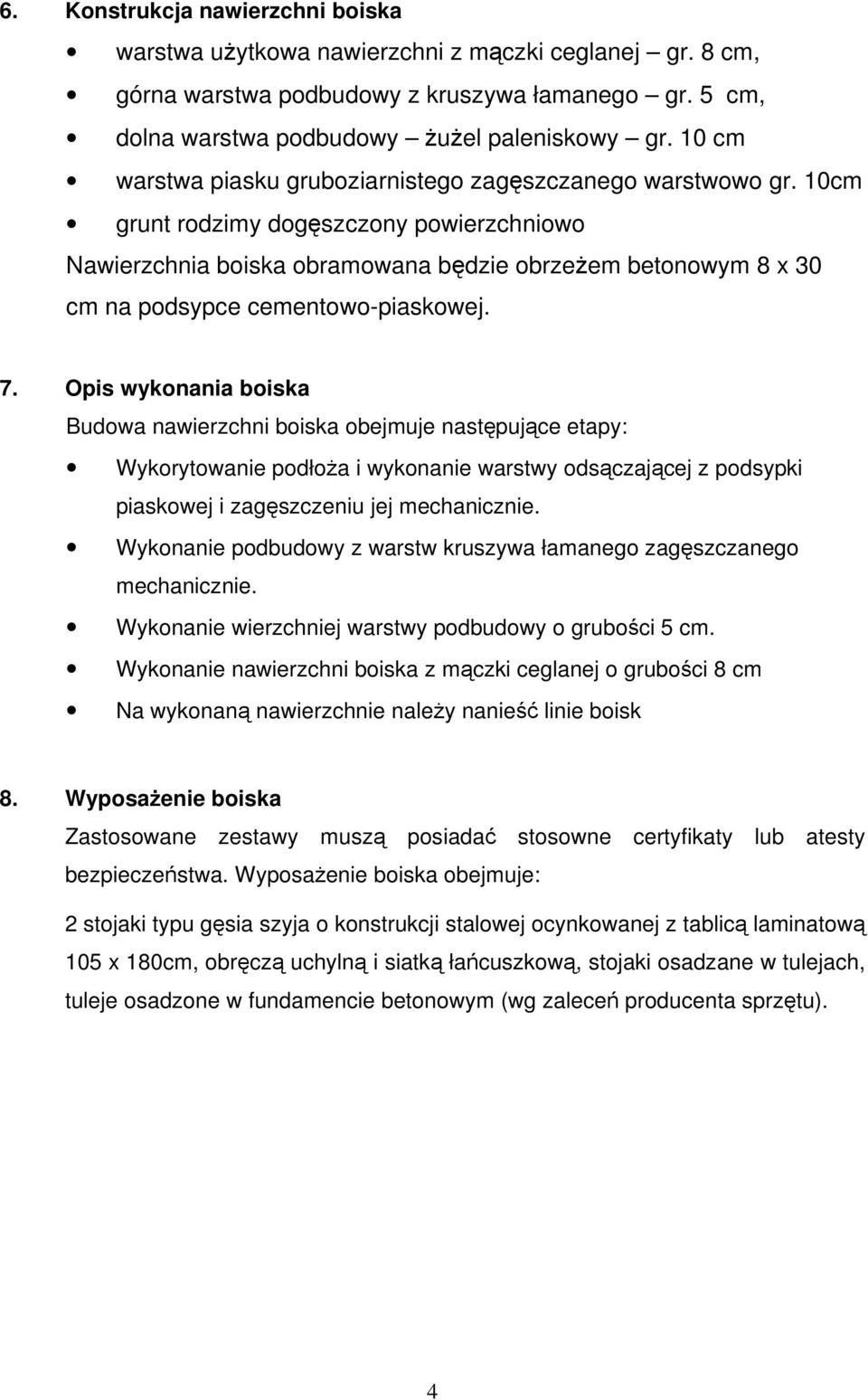

4 6. Konstrukcja nawierzchni boiska warstwa użytkowa nawierzchni z mączki ceglanej gr. 8 cm, górna warstwa podbudowy z kruszywa łamanego gr. 5 cm, dolna warstwa podbudowy żużel paleniskowy gr. 10 cm warstwa piasku gruboziarnistego zagęszczanego warstwowo gr. 10cm grunt rodzimy dogęszczony powierzchniowo Nawierzchnia boiska obramowana będzie obrzeżem betonowym 8 x 30 cm na podsypce cementowo-piaskowej. 7. Opis wykonania boiska Budowa nawierzchni boiska obejmuje następujące etapy: Wykorytowanie podłoża i wykonanie warstwy odsączającej z podsypki piaskowej i zagęszczeniu jej mechanicznie. Wykonanie podbudowy z warstw kruszywa łamanego zagęszczanego mechanicznie. Wykonanie wierzchniej warstwy podbudowy o grubości 5 cm. Wykonanie nawierzchni boiska z mączki ceglanej o grubości 8 cm Na wykonaną nawierzchnie należy nanieść linie boisk 8. Wyposażenie boiska Zastosowane zestawy muszą posiadać stosowne certyfikaty lub atesty bezpieczeństwa. Wyposażenie boiska obejmuje: 2 stojaki typu gęsia szyja o konstrukcji stalowej ocynkowanej z tablicą laminatową 105 x 180cm, obręczą uchylną i siatką łańcuszkową, stojaki osadzane w tulejach, tuleje osadzone w fundamencie betonowym (wg zaleceń producenta sprzętu). 4

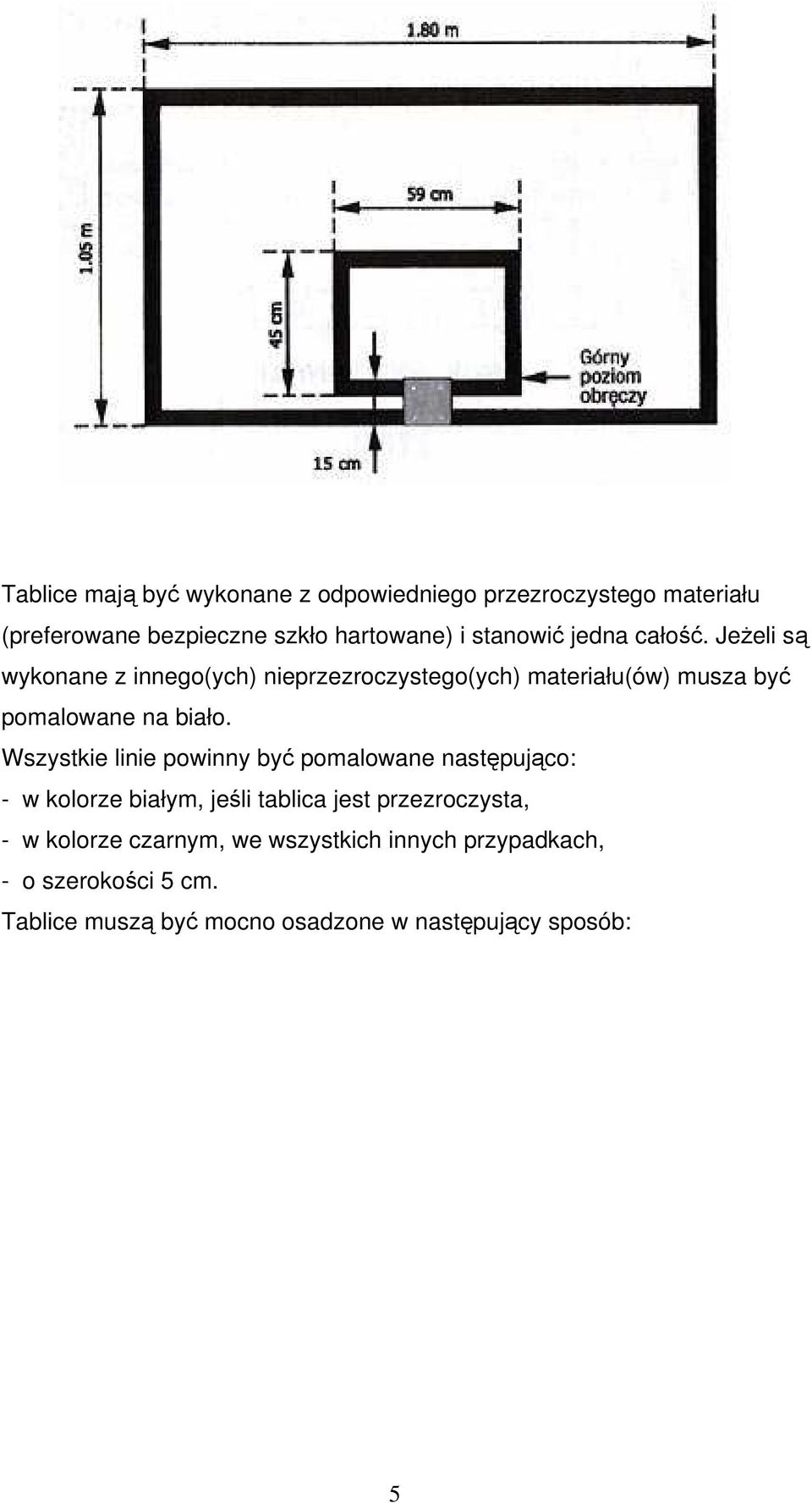

5 Tablice mają być wykonane z odpowiedniego przezroczystego materiału (preferowane bezpieczne szkło hartowane) i stanowić jedna całość. Jeżeli są wykonane z innego(ych) nieprzezroczystego(ych) materiału(ów) musza być pomalowane na biało. Wszystkie linie powinny być pomalowane następująco: - w kolorze białym, jeśli tablica jest przezroczysta, - w kolorze czarnym, we wszystkich innych przypadkach, - o szerokości 5 cm. Tablice muszą być mocno osadzone w następujący sposób: 5

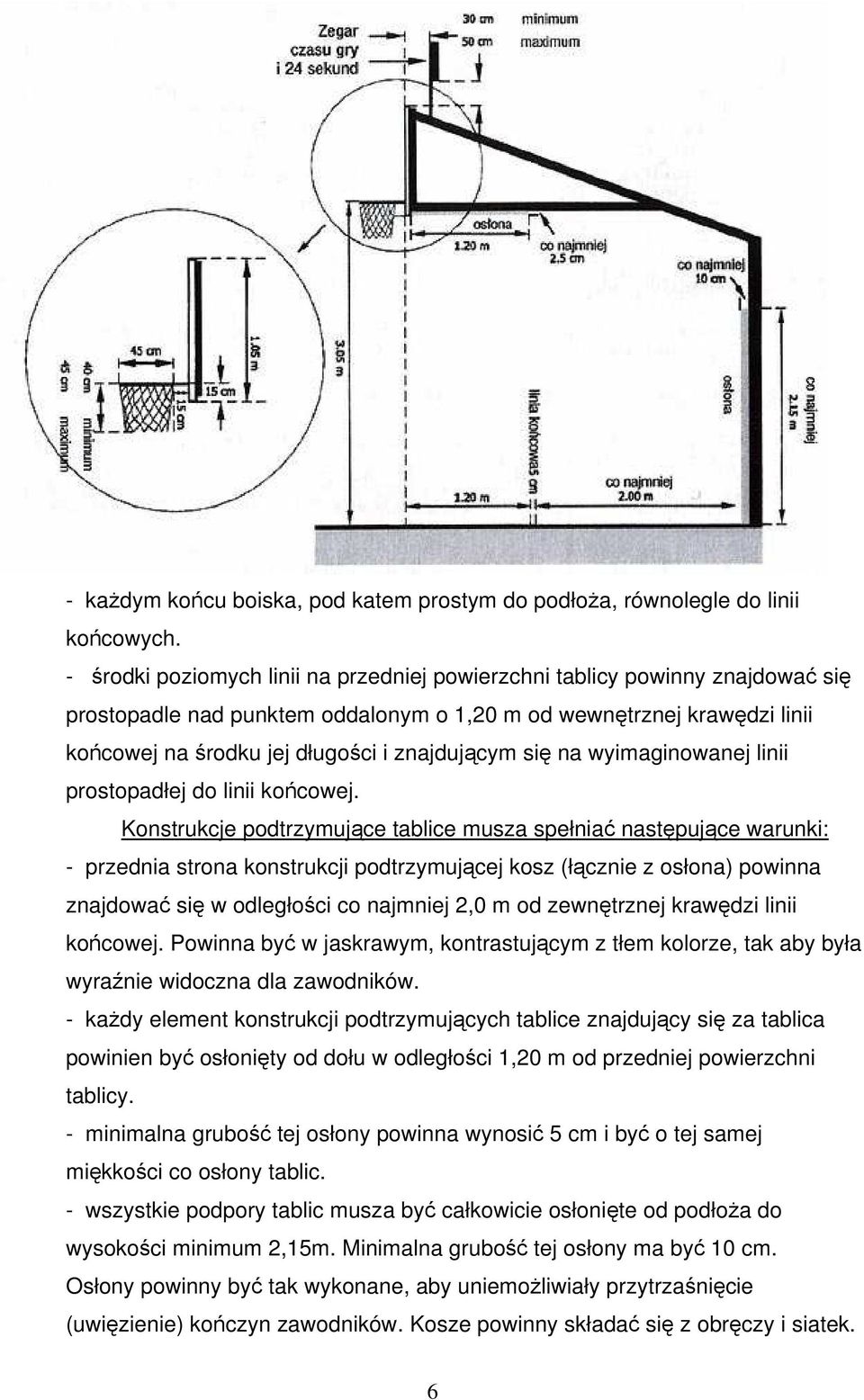

6 - każdym końcu boiska, pod katem prostym do podłoża, równolegle do linii końcowych. - środki poziomych linii na przedniej powierzchni tablicy powinny znajdować się prostopadle nad punktem oddalonym o 1,20 m od wewnętrznej krawędzi linii końcowej na środku jej długości i znajdującym się na wyimaginowanej linii prostopadłej do linii końcowej. Konstrukcje podtrzymujące tablice musza spełniać następujące warunki: - przednia strona konstrukcji podtrzymującej kosz (łącznie z osłona) powinna znajdować się w odległości co najmniej 2,0 m od zewnętrznej krawędzi linii końcowej. Powinna być w jaskrawym, kontrastującym z tłem kolorze, tak aby była wyraźnie widoczna dla zawodników. - każdy element konstrukcji podtrzymujących tablice znajdujący się za tablica powinien być osłonięty od dołu w odległości 1,20 m od przedniej powierzchni tablicy. - minimalna grubość tej osłony powinna wynosić 5 cm i być o tej samej miękkości co osłony tablic. - wszystkie podpory tablic musza być całkowicie osłonięte od podłoża do wysokości minimum 2,15m. Minimalna grubość tej osłony ma być 10 cm. Osłony powinny być tak wykonane, aby uniemożliwiały przytrzaśnięcie (uwięzienie) kończyn zawodników. Kosze powinny składać się z obręczy i siatek. 6

7 - ze stali o średnicy wewnętrznej 45 cm i pomalowane na pomarańczowo. - średnica metalowego materiału, z którego wykonane są obręcze powinna mieć co najmniej 1,6 cm, a najwyżej 2,0 cm. Obręcze maja być wyposażone w taki system zaczepów, umiejscowionych pod obręczą, do zawieszenia siatki, by chronił palce przed uszkodzeniem. - każda siatka ma być zaczepiona w 12 miejscach równomiernie rozłożonych na całym obwodzie obręczy. Elementy do zaczepienia siatki nie mogą posiadać żadnych ostrych krawędzi lub otworów mogących uwięzić którykolwiek z palców. - obręcz powinna być tak zamocowana do konstrukcji podtrzymujących tablice, aby żadna siła przekazywana przez obręcz nie oddziaływała bezpośrednio na tablicę. Dlatego nie powinno być bezpośredniego kontaktu pomiędzy obręczą, częściami konstrukcyjnymi a tablica (szklana lub z innego przezroczystego materiału). Jednakże przestrzenie pomiędzy nimi powinny być na tyle małe by zapobiec uszkodzeniu palców. - górna krawędź obręczy powinna być umieszczona poziomo 3,05 m nad poziomem podłoża w równej odległości od obu pionowych krawędzi tablicy. - najbliższy punkt wewnętrzny krawędzi obręczy ma znajdować się w odległości 15 cm od czoła tablicy. Zezwala się na używanie obręczy uchylnych. Siatki powinny być wykonane następująco: - mają być z białego sznurka zawieszone u obręczy i tak skonstruowane, aby tylko przez chwilę zatrzymywały piłkę przechodzącą przez kosz. Nie powinny być krótsze niż 40 cm i dłuższe niż 45 cm. - każda siatka ma mieć 12 pętli do zawieszenia na obręczy. 7

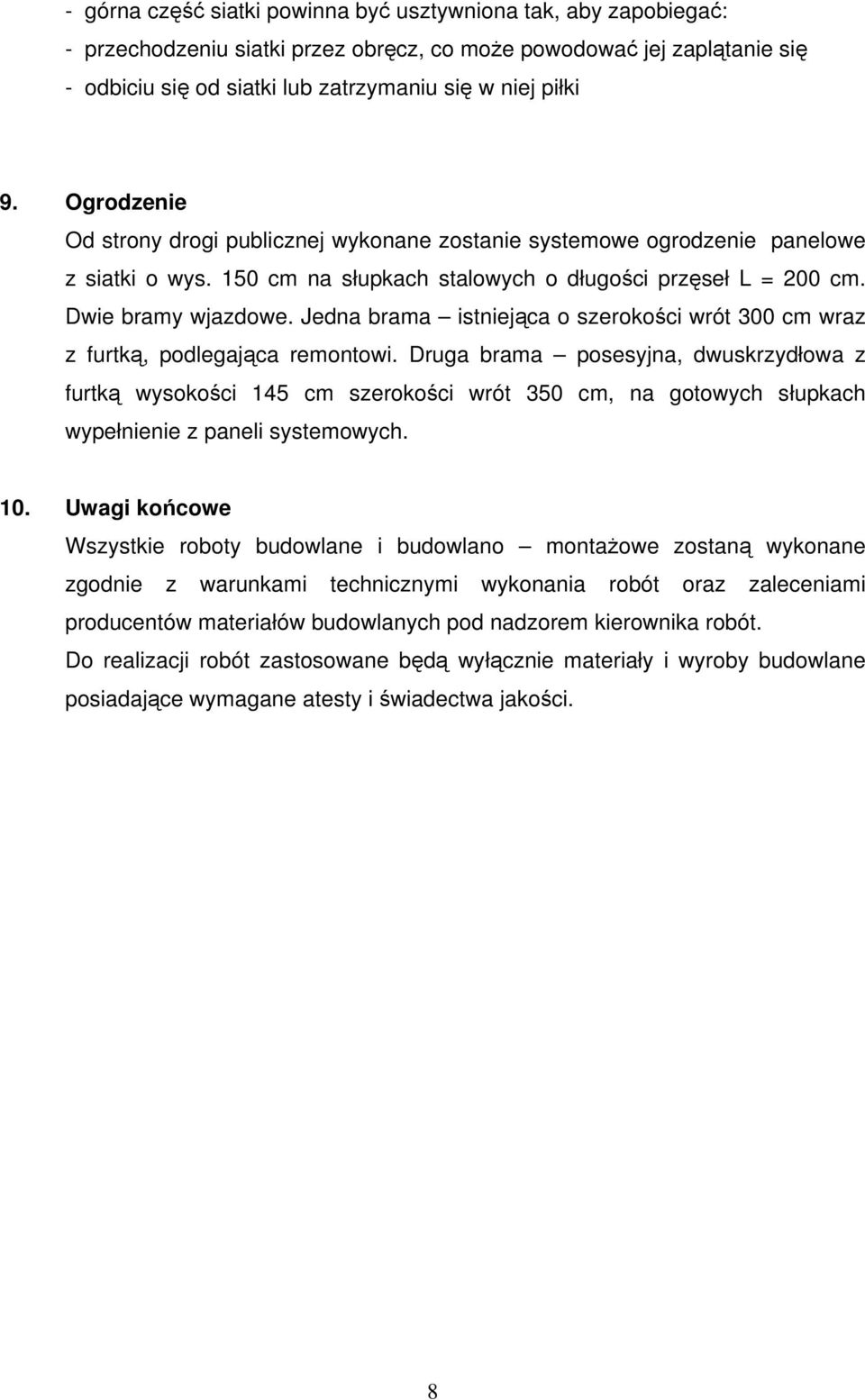

8 - górna część siatki powinna być usztywniona tak, aby zapobiegać: - przechodzeniu siatki przez obręcz, co może powodować jej zaplątanie się - odbiciu się od siatki lub zatrzymaniu się w niej piłki 9. Ogrodzenie Od strony drogi publicznej wykonane zostanie systemowe ogrodzenie panelowe z siatki o wys. 150 cm na słupkach stalowych o długości przęseł L = 200 cm. Dwie bramy wjazdowe. Jedna brama istniejąca o szerokości wrót 300 cm wraz z furtką, podlegająca remontowi. Druga brama posesyjna, dwuskrzydłowa z furtką wysokości 145 cm szerokości wrót 350 cm, na gotowych słupkach wypełnienie z paneli systemowych. 10. Uwagi końcowe Wszystkie roboty budowlane i budowlano montażowe zostaną wykonane zgodnie z warunkami technicznymi wykonania robót oraz zaleceniami producentów materiałów budowlanych pod nadzorem kierownika robót. Do realizacji robót zastosowane będą wyłącznie materiały i wyroby budowlane posiadające wymagane atesty i świadectwa jakości. 8
