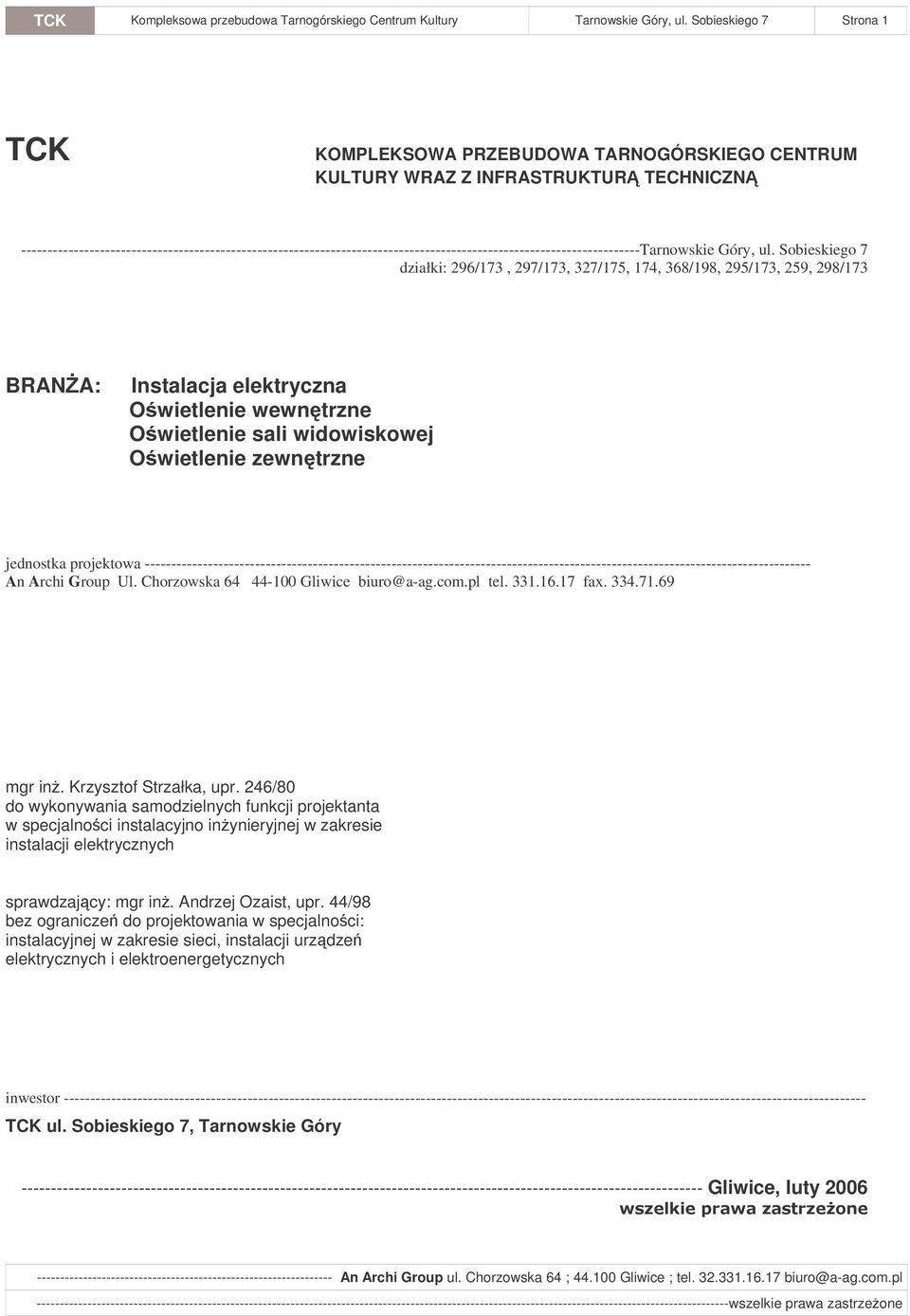

1 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 1 TCK KOMPLEKSOWA PRZEBUDOWA TARNOGÓRSKIEGO CENTRUM KULTURY WRAZ Z INFRASTRUKTUR TECHNICZN Tarnowskie Góry, ul. Sobieskiego 7 działki: 296/173, 297/173, 327/175, 174, 368/198, 295/173, 259, 298/173 BRANA: Instalacja elektryczna Owietlenie wewntrzne Owietlenie sali widowiskowej Owietlenie zewntrzne jednostka projektowa An Archi Group Ul. Chorzowska Gliwice biuro@a-ag.com.pl tel fax mgr in. Krzysztof Strzałka, upr. 246/80 do wykonywania samodzielnych funkcji projektanta w specjalnoci instalacyjno inynieryjnej w zakresie instalacji elektrycznych sprawdzajcy: mgr in. Andrzej Ozaist, upr. 44/98 bez ogranicze do projektowania w specjalnoci: instalacyjnej w zakresie sieci, instalacji urzdze elektrycznych i elektroenergetycznych inwestor TCK ul. Sobieskiego 7, Tarnowskie Góry Gliwice, luty 2006

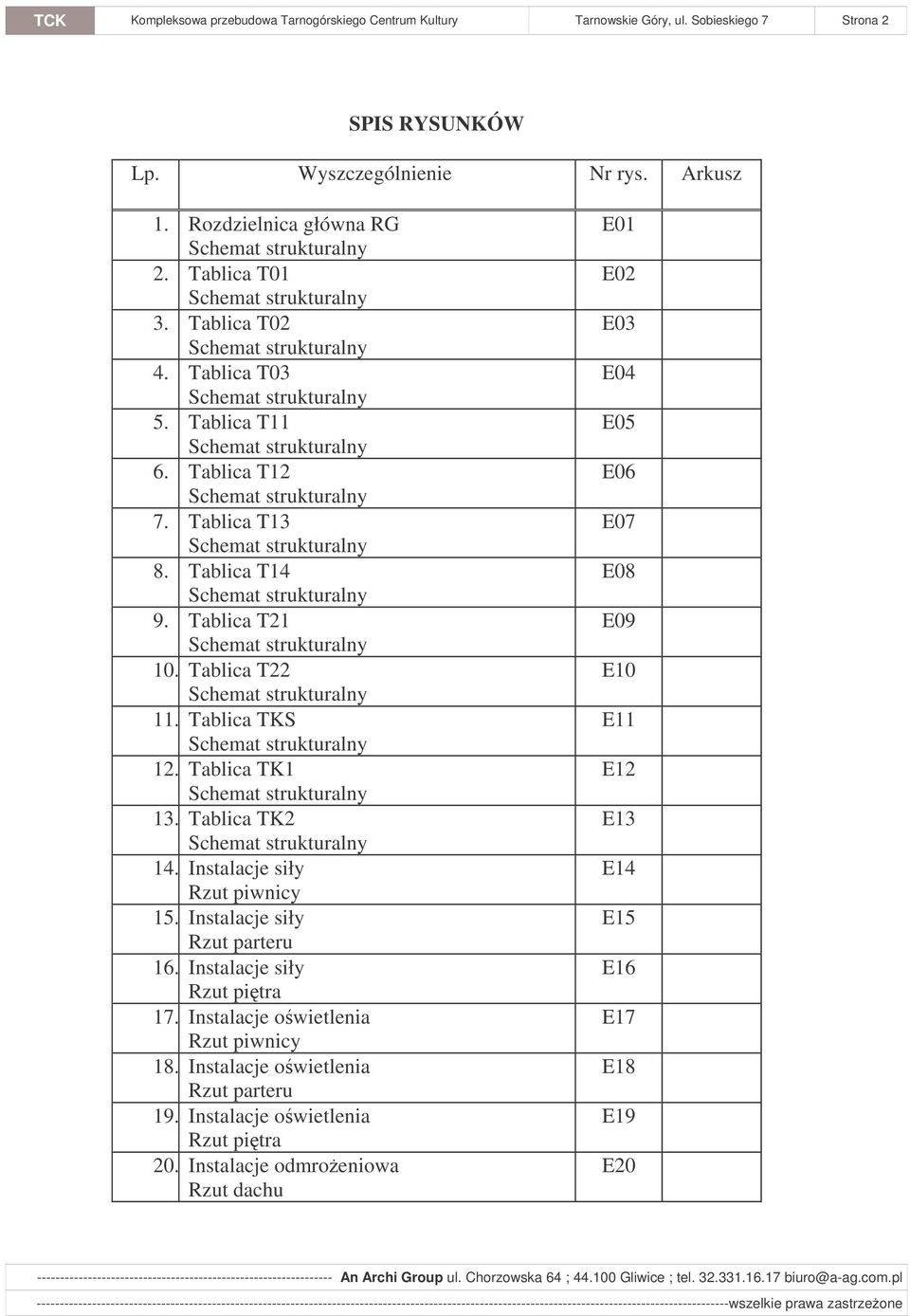

2 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 2 SPIS RYSUNKÓW Lp. Wyszczególnienie Nr rys. Arkusz 1. Rozdzielnica główna RG 2. Tablica T01 3. Tablica T02 4. Tablica T03 5. Tablica T11 6. Tablica T12 7. Tablica T13 8. Tablica T14 9. Tablica T Tablica T Tablica TKS 12. Tablica TK1 13. Tablica TK2 14. Instalacje siły Rzut piwnicy 15. Instalacje siły Rzut parteru 16. Instalacje siły Rzut pitra 17. Instalacje owietlenia Rzut piwnicy 18. Instalacje owietlenia Rzut parteru 19. Instalacje owietlenia Rzut pitra 20. Instalacje odmroeniowa Rzut dachu E01 E02 E03 E04 E05 E06 E07 E08 E09 E10 E11 E12 E13 E14 E15 E16 E17 E18 E19 E20

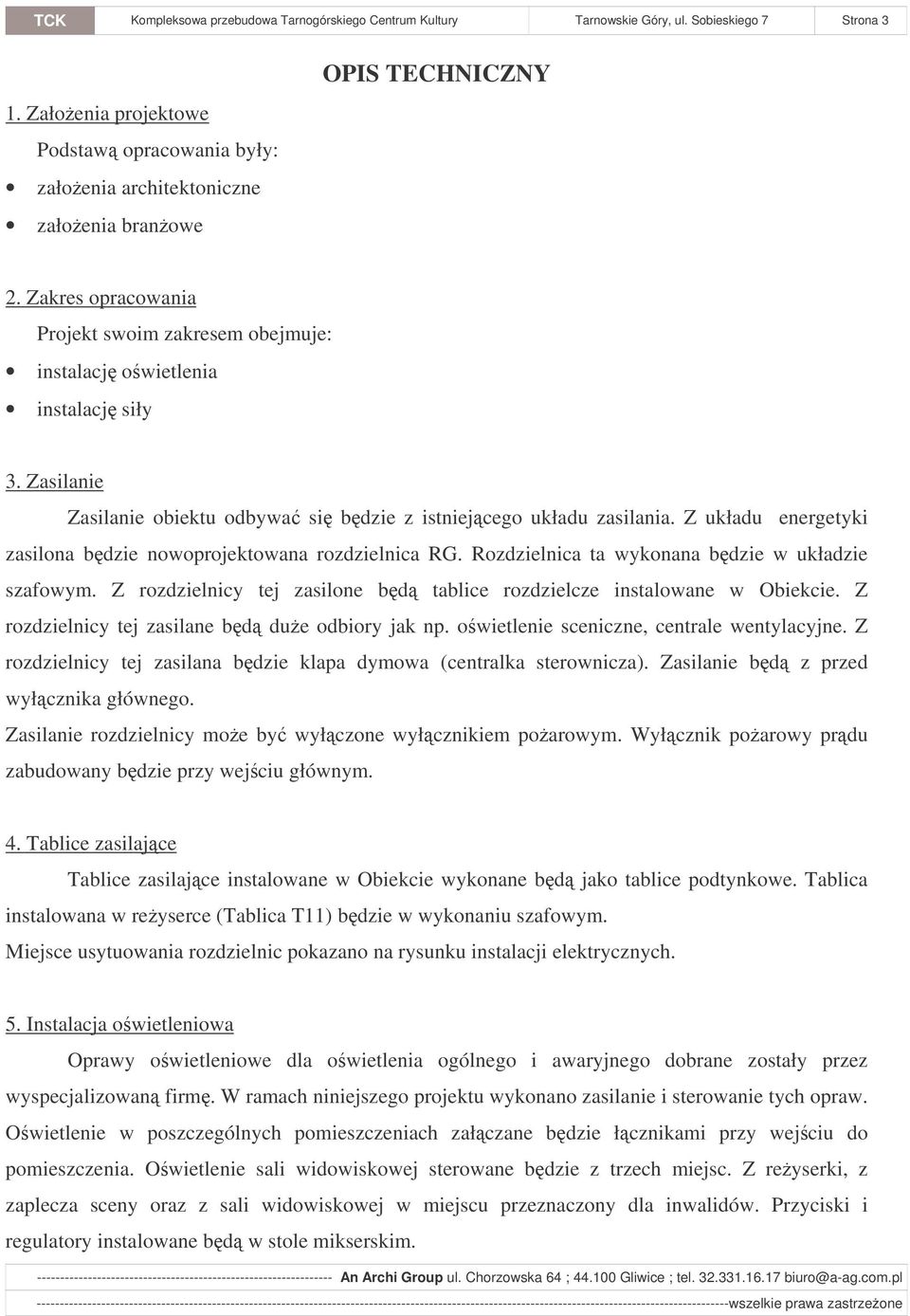

3 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 3 1. Załoenia projektowe Podstaw opracowania były: załoenia architektoniczne załoenia branowe OPIS TECHNICZNY 2. Zakres opracowania Projekt swoim zakresem obejmuje: instalacj owietlenia instalacj siły 3. Zasilanie Zasilanie obiektu odbywa si bdzie z istniejcego układu zasilania. Z układu energetyki zasilona bdzie nowoprojektowana rozdzielnica RG. Rozdzielnica ta wykonana bdzie w układzie szafowym. Z rozdzielnicy tej zasilone bd tablice rozdzielcze instalowane w Obiekcie. Z rozdzielnicy tej zasilane bd due odbiory jak np. owietlenie sceniczne, centrale wentylacyjne. Z rozdzielnicy tej zasilana bdzie klapa dymowa (centralka sterownicza). Zasilanie bd z przed wyłcznika głównego. Zasilanie rozdzielnicy moe by wyłczone wyłcznikiem poarowym. Wyłcznik poarowy prdu zabudowany bdzie przy wejciu głównym. 4. Tablice zasilajce Tablice zasilajce instalowane w Obiekcie wykonane bd jako tablice podtynkowe. Tablica instalowana w reyserce (Tablica T11) bdzie w wykonaniu szafowym. Miejsce usytuowania rozdzielnic pokazano na rysunku instalacji elektrycznych. 5. Instalacja owietleniowa Oprawy owietleniowe dla owietlenia ogólnego i awaryjnego dobrane zostały przez wyspecjalizowan firm. W ramach niniejszego projektu wykonano zasilanie i sterowanie tych opraw. Owietlenie w poszczególnych pomieszczeniach załczane bdzie łcznikami przy wejciu do pomieszczenia. Owietlenie sali widowiskowej sterowane bdzie z trzech miejsc. Z reyserki, z zaplecza sceny oraz z sali widowiskowej w miejscu przeznaczony dla inwalidów. Przyciski i regulatory instalowane bd w stole mikserskim.

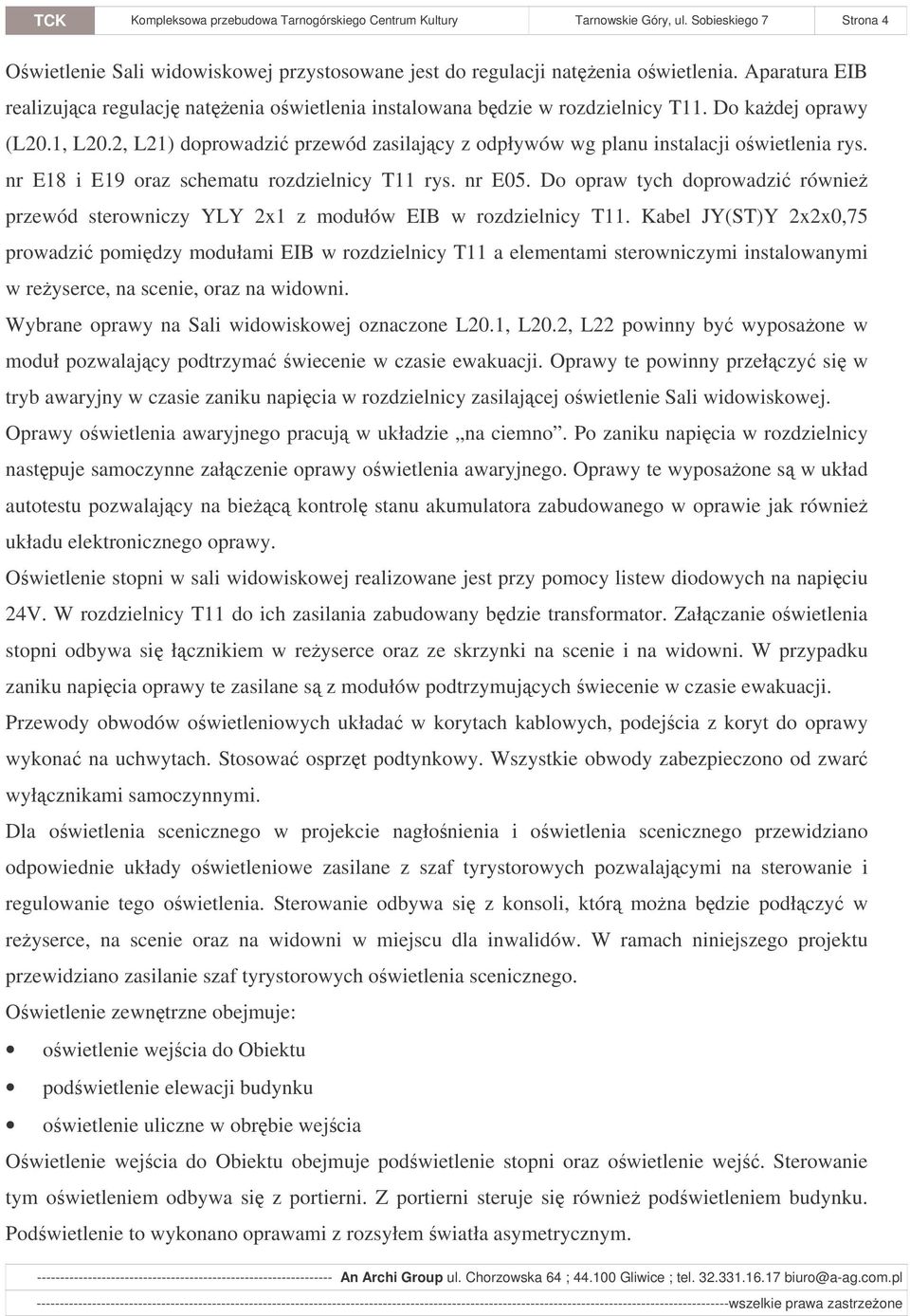

4 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 4 Owietlenie Sali widowiskowej przystosowane jest do regulacji natenia owietlenia. Aparatura EIB realizujca regulacj natenia owietlenia instalowana bdzie w rozdzielnicy T11. Do kadej oprawy (L20.1, L20.2, L21) doprowadzi przewód zasilajcy z odpływów wg planu instalacji owietlenia rys. nr E18 i E19 oraz schematu rozdzielnicy T11 rys. nr E05. Do opraw tych doprowadzi równie przewód sterowniczy YLY 2x1 z modułów EIB w rozdzielnicy T11. Kabel JY(ST)Y 2x2x0,75 prowadzi pomidzy modułami EIB w rozdzielnicy T11 a elementami sterowniczymi instalowanymi w reyserce, na scenie, oraz na widowni. Wybrane oprawy na Sali widowiskowej oznaczone L20.1, L20.2, L22 powinny by wyposaone w moduł pozwalajcy podtrzyma wiecenie w czasie ewakuacji. Oprawy te powinny przełczy si w tryb awaryjny w czasie zaniku napicia w rozdzielnicy zasilajcej owietlenie Sali widowiskowej. Oprawy owietlenia awaryjnego pracuj w układzie na ciemno. Po zaniku napicia w rozdzielnicy nastpuje samoczynne załczenie oprawy owietlenia awaryjnego. Oprawy te wyposaone s w układ autotestu pozwalajcy na biec kontrol stanu akumulatora zabudowanego w oprawie jak równie układu elektronicznego oprawy. Owietlenie stopni w sali widowiskowej realizowane jest przy pomocy listew diodowych na napiciu 24V. W rozdzielnicy T11 do ich zasilania zabudowany bdzie transformator. Załczanie owietlenia stopni odbywa si łcznikiem w reyserce oraz ze skrzynki na scenie i na widowni. W przypadku zaniku napicia oprawy te zasilane s z modułów podtrzymujcych wiecenie w czasie ewakuacji. Przewody obwodów owietleniowych układa w korytach kablowych, podejcia z koryt do oprawy wykona na uchwytach. Stosowa osprzt podtynkowy. Wszystkie obwody zabezpieczono od zwar wyłcznikami samoczynnymi. Dla owietlenia scenicznego w projekcie nagłonienia i owietlenia scenicznego przewidziano odpowiednie układy owietleniowe zasilane z szaf tyrystorowych pozwalajcymi na sterowanie i regulowanie tego owietlenia. Sterowanie odbywa si z konsoli, któr mona bdzie podłczy w reyserce, na scenie oraz na widowni w miejscu dla inwalidów. W ramach niniejszego projektu przewidziano zasilanie szaf tyrystorowych owietlenia scenicznego. Owietlenie zewntrzne obejmuje: owietlenie wejcia do Obiektu podwietlenie elewacji budynku owietlenie uliczne w obrbie wejcia Owietlenie wejcia do Obiektu obejmuje podwietlenie stopni oraz owietlenie wej. Sterowanie tym owietleniem odbywa si z portierni. Z portierni steruje si równie podwietleniem budynku. Podwietlenie to wykonano oprawami z rozsyłem wiatła asymetrycznym.

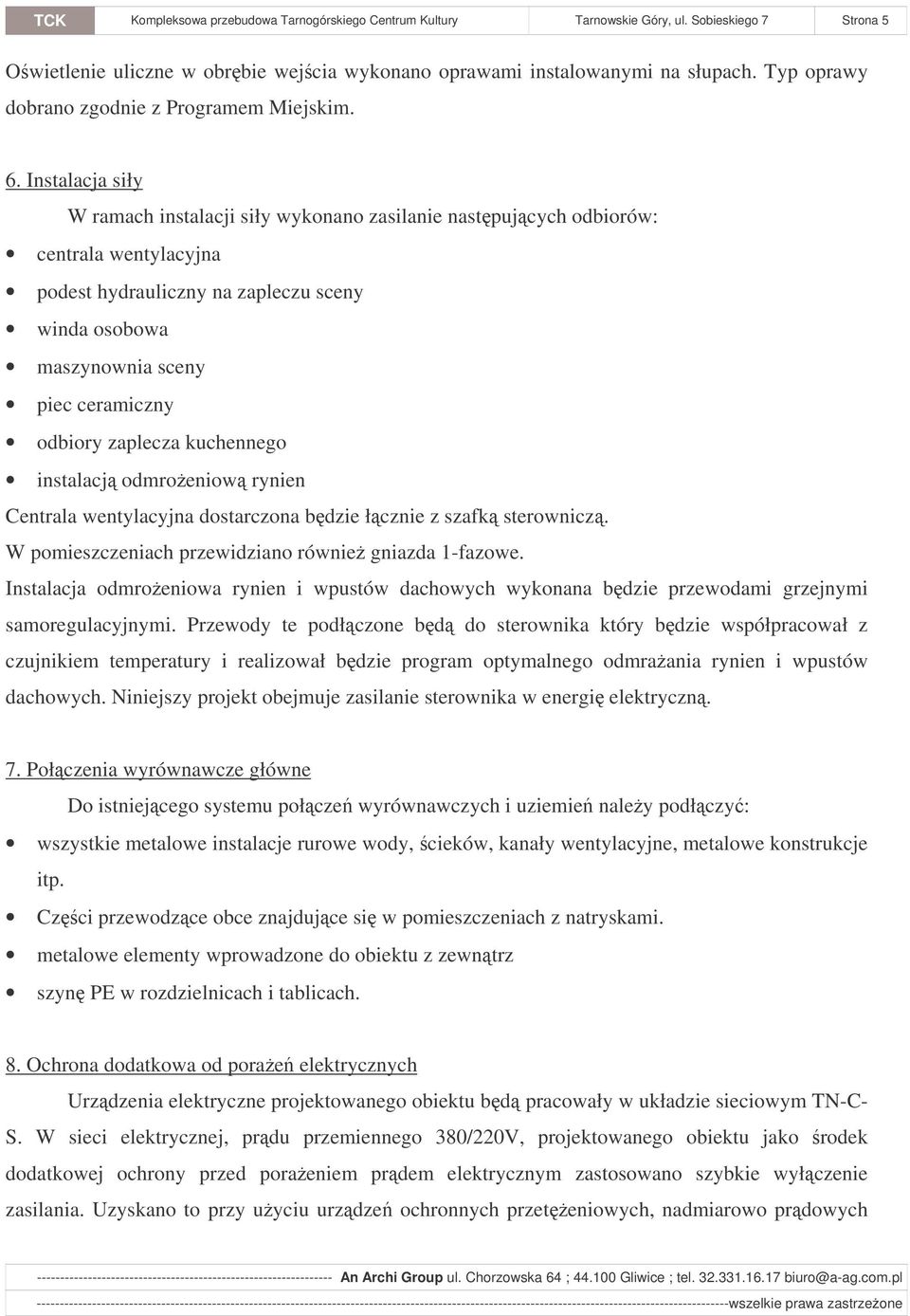

5 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 5 Owietlenie uliczne w obrbie wejcia wykonano oprawami instalowanymi na słupach. Typ oprawy dobrano zgodnie z Programem Miejskim. 6. Instalacja siły W ramach instalacji siły wykonano zasilanie nastpujcych odbiorów: centrala wentylacyjna podest hydrauliczny na zapleczu sceny winda osobowa maszynownia sceny piec ceramiczny odbiory zaplecza kuchennego instalacj odmroeniow rynien Centrala wentylacyjna dostarczona bdzie łcznie z szafk sterownicz. W pomieszczeniach przewidziano równie gniazda 1-fazowe. Instalacja odmroeniowa rynien i wpustów dachowych wykonana bdzie przewodami grzejnymi samoregulacyjnymi. Przewody te podłczone bd do sterownika który bdzie współpracował z czujnikiem temperatury i realizował bdzie program optymalnego odmraania rynien i wpustów dachowych. Niniejszy projekt obejmuje zasilanie sterownika w energi elektryczn. 7. Połczenia wyrównawcze główne Do istniejcego systemu połcze wyrównawczych i uziemie naley podłczy: wszystkie metalowe instalacje rurowe wody, cieków, kanały wentylacyjne, metalowe konstrukcje itp. Czci przewodzce obce znajdujce si w pomieszczeniach z natryskami. metalowe elementy wprowadzone do obiektu z zewntrz szyn PE w rozdzielnicach i tablicach. 8. Ochrona dodatkowa od porae elektrycznych Urzdzenia elektryczne projektowanego obiektu bd pracowały w układzie sieciowym TN-C- S. W sieci elektrycznej, prdu przemiennego 380/220V, projektowanego obiektu jako rodek dodatkowej ochrony przed poraeniem prdem elektrycznym zastosowano szybkie wyłczenie zasilania. Uzyskano to przy uyciu urzdze ochronnych przeteniowych, nadmiarowo prdowych

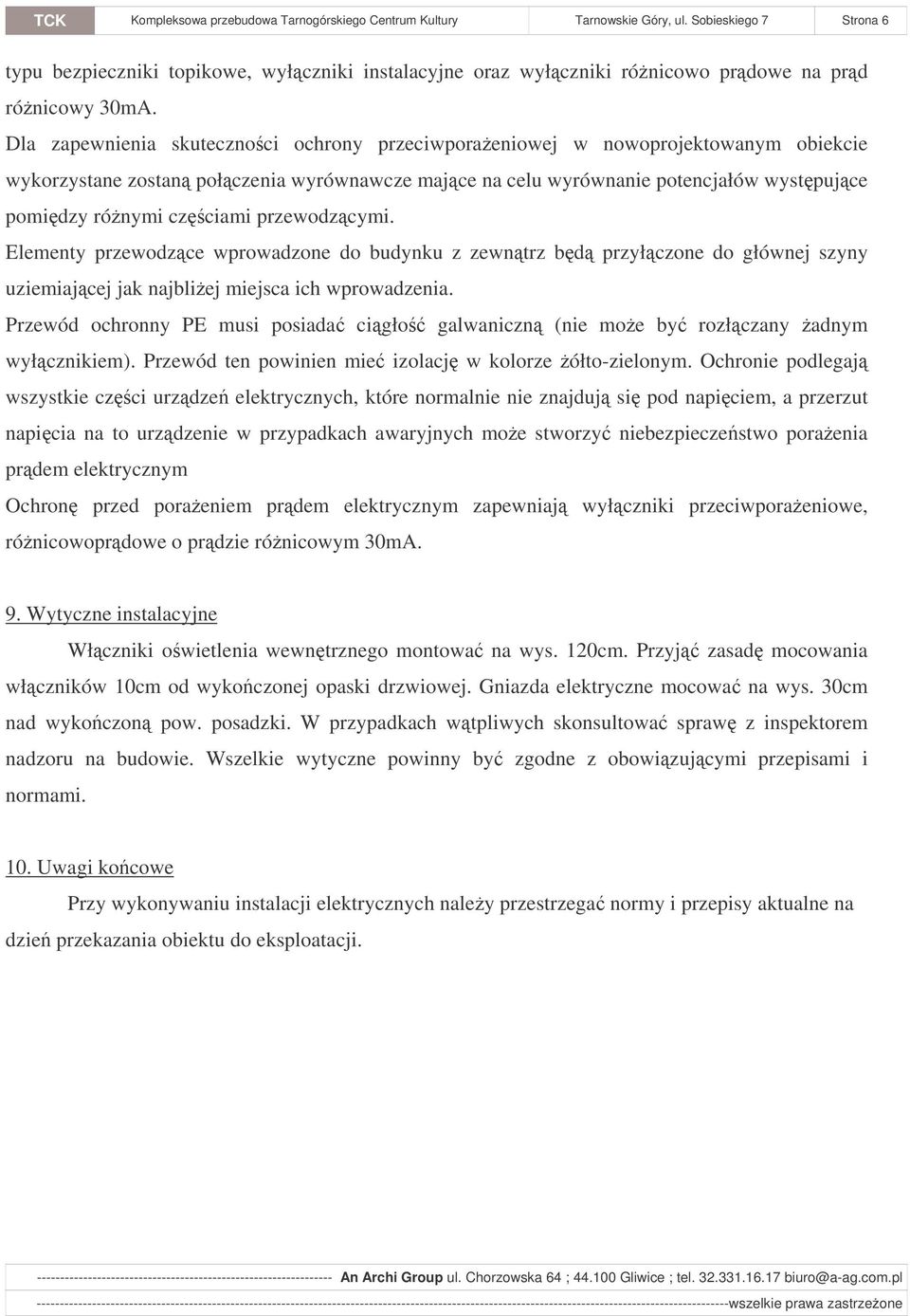

6 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 6 typu bezpieczniki topikowe, wyłczniki instalacyjne oraz wyłczniki rónicowo prdowe na prd rónicowy 30mA. Dla zapewnienia skutecznoci ochrony przeciwporaeniowej w nowoprojektowanym obiekcie wykorzystane zostan połczenia wyrównawcze majce na celu wyrównanie potencjałów wystpujce pomidzy rónymi czciami przewodzcymi. Elementy przewodzce wprowadzone do budynku z zewntrz bd przyłczone do głównej szyny uziemiajcej jak najbliej miejsca ich wprowadzenia. Przewód ochronny PE musi posiada cigło galwaniczn (nie moe by rozłczany adnym wyłcznikiem). Przewód ten powinien mie izolacj w kolorze ółto-zielonym. Ochronie podlegaj wszystkie czci urzdze elektrycznych, które normalnie nie znajduj si pod napiciem, a przerzut napicia na to urzdzenie w przypadkach awaryjnych moe stworzy niebezpieczestwo poraenia prdem elektrycznym Ochron przed poraeniem prdem elektrycznym zapewniaj wyłczniki przeciwporaeniowe, rónicowoprdowe o prdzie rónicowym 30mA. 9. Wytyczne instalacyjne Włczniki owietlenia wewntrznego montowa na wys. 120cm. Przyj zasad mocowania włczników 10cm od wykoczonej opaski drzwiowej. Gniazda elektryczne mocowa na wys. 30cm nad wykoczon pow. posadzki. W przypadkach wtpliwych skonsultowa spraw z inspektorem nadzoru na budowie. Wszelkie wytyczne powinny by zgodne z obowizujcymi przepisami i normami. 10. Uwagi kocowe Przy wykonywaniu instalacji elektrycznych naley przestrzega normy i przepisy aktualne na dzie przekazania obiektu do eksploatacji.

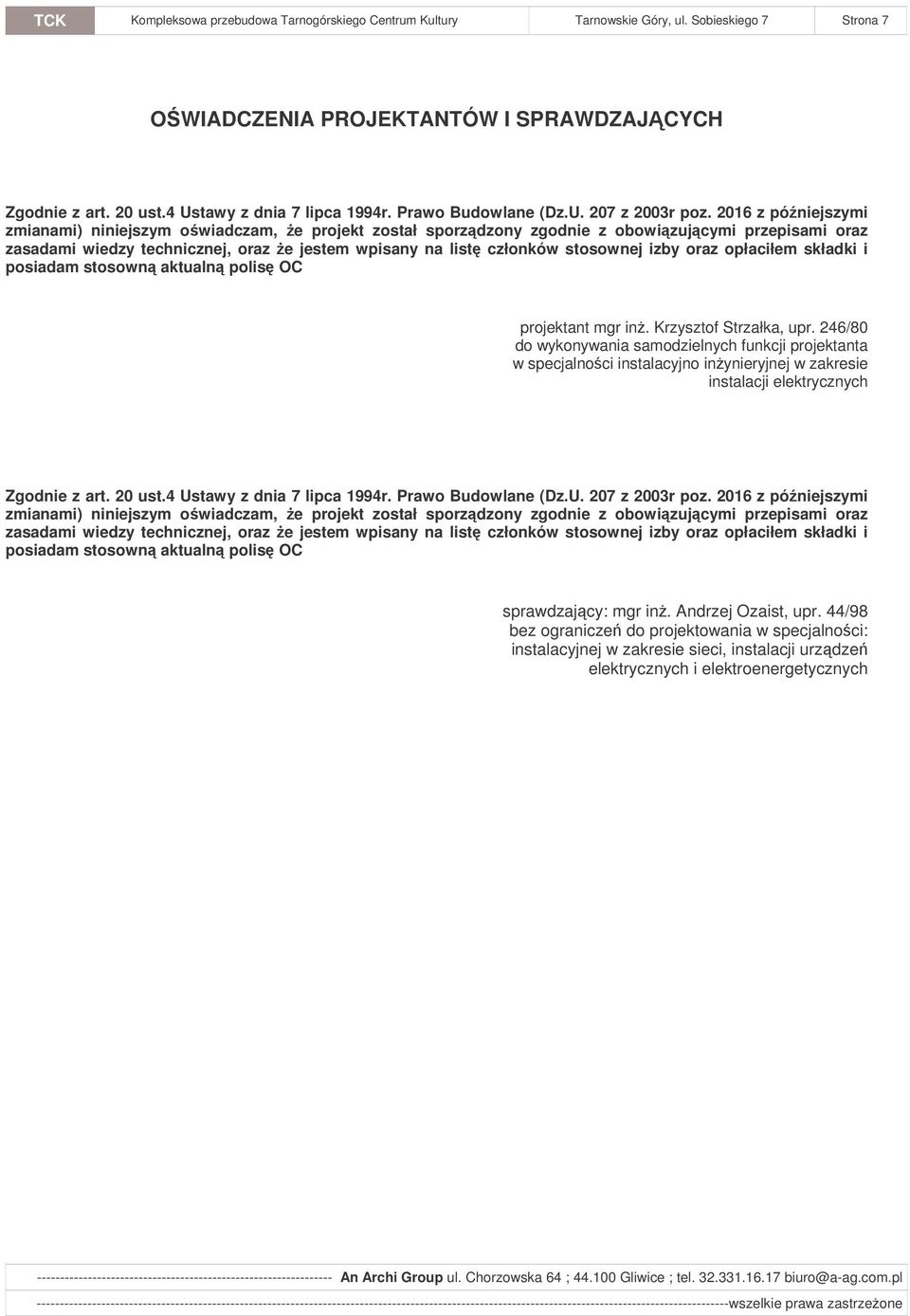

7 TCK Kompleksowa przebudowa Tarnogórskiego Centrum Kultury Tarnowskie Góry, ul. Sobieskiego 7 Strona 7 OWIADCZENIA PROJEKTANTÓW I SPRAWDZAJCYCH Zgodnie z art. 20 ust.4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. 207 z 2003r poz z póniejszymi zmianami) niniejszym owiadczam, e projekt został sporzdzony zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej, oraz e jestem wpisany na list członków stosownej izby oraz opłaciłem składki i posiadam stosown aktualn polis OC projektant mgr in. Krzysztof Strzałka, upr. 246/80 do wykonywania samodzielnych funkcji projektanta w specjalnoci instalacyjno inynieryjnej w zakresie instalacji elektrycznych Zgodnie z art. 20 ust.4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. 207 z 2003r poz z póniejszymi zmianami) niniejszym owiadczam, e projekt został sporzdzony zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej, oraz e jestem wpisany na list członków stosownej izby oraz opłaciłem składki i posiadam stosown aktualn polis OC sprawdzajcy: mgr in. Andrzej Ozaist, upr. 44/98 bez ogranicze do projektowania w specjalnoci: instalacyjnej w zakresie sieci, instalacji urzdze elektrycznych i elektroenergetycznych
