1 PRACOWNIA PROJEKTOWA architekt Grayna Stojek Szczecin, maj Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 1

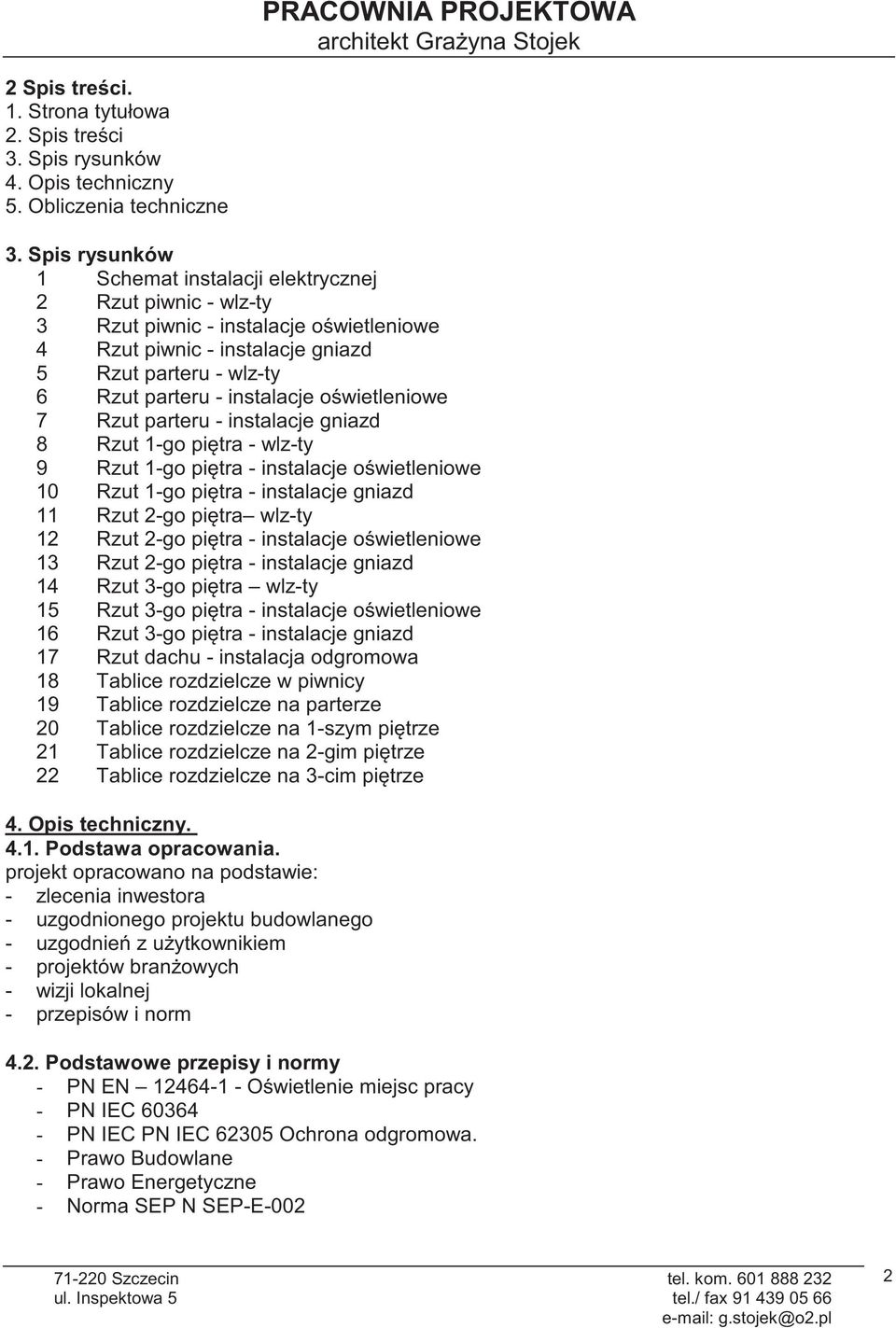

2 PRACOWNIA PROJEKTOWA architekt Grayna Stojek 2 Spis treci. 1. Strona tytułowa 2. Spis treci 3. Spis rysunków 4. Opis techniczny 5. Obliczenia techniczne 3. Spis rysunków 1 Schemat instalacji elektrycznej 2 Rzut piwnic - wlz-ty 3 Rzut piwnic - instalacje owietleniowe 4 Rzut piwnic - instalacje gniazd 5 Rzut parteru - wlz-ty 6 Rzut parteru - instalacje owietleniowe 7 Rzut parteru - instalacje gniazd 8 Rzut 1-go pitra - wlz-ty 9 Rzut 1-go pitra - instalacje owietleniowe 10 Rzut 1-go pitra - instalacje gniazd 11 Rzut 2-go pitra wlz-ty 12 Rzut 2-go pitra - instalacje owietleniowe 13 Rzut 2-go pitra - instalacje gniazd 14 Rzut 3-go pitra wlz-ty 15 Rzut 3-go pitra - instalacje owietleniowe 16 Rzut 3-go pitra - instalacje gniazd 17 Rzut dachu - instalacja odgromowa 18 Tablice rozdzielcze w piwnicy 19 Tablice rozdzielcze na parterze 20 Tablice rozdzielcze na 1-szym pitrze 21 Tablice rozdzielcze na 2-gim pitrze 22 Tablice rozdzielcze na 3-cim pitrze 4. Opis techniczny Podstawa opracowania. projekt opracowano na podstawie: - zlecenia inwestora - uzgodnionego projektu budowlanego - uzgodnie z uytkownikiem - projektów branowych - wizji lokalnej - przepisów i norm 4.2. Podstawowe przepisy i normy - PN EN Owietlenie miejsc pracy - PN IEC PN IEC PN IEC Ochrona odgromowa. - Prawo Budowlane - Prawo Energetyczne - Norma SEP N SEP-E Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 2

3 PRACOWNIA PROJEKTOWA architekt Grayna Stojek 4.3.Stan istniejcy i zakres opracowania. Przedmiotem niniejszego opracowania jest przebudowa ze zmian sposobu uytkowania pomieszcze parteru i pitra na potrzeby poradni specjalistycznych i 2-go i 3-go pitra na potrzeby administracji szpitala. Na powysze został opracowany projekt budowlany, który uzyskał pozwolenie na budow. Niniejsze opracowanie jest projektem wykonawczym opracowanym na podstawie projektu budowlanego. Budynek zasilany jest w energi elektryczn ze stacji transformatorowej szpitala (za pomiarem rozliczeniowym szpitala ). Przed budynkiem ustawione jest złcze kablowe, wolnostojce, z którego zasilana jest tablica główna TG, kablem YAKY 4 x 50 mm2. Tablica główna zamontowana jest w przedsionku budynku, w miejscu, gdzie planowane jest wejcie na klatk schodow. Tablic naley przenie do piwnicy. Przebudowa podzielona jest na etapy. W niniejszym opracowaniu zawarty jest etap I - cz budynku równoległa do ul. Broniewskiego. W II-gim etapie przebudowywana bdzie cz budynku równoległa do ul. Arkoskiej. Przebudowa budynku ze zmian sposobu uytkowania powoduje, e istniejce instalacje elektryczne w czci objtej opracowaniem naley zdemontowa i w ich miejsce ułoy nowe, zgodnie z niniejszym opracowaniem. Instalacje elektryczne istniejce w pozostałej czci budynku pozostawi bez zmian. Zmiana lokalizacji tablicy głównej budynku powoduje, e istniejce wlz-ty zasilajce tablice rozdzielcze w czci budynku nie objtej opracowaniem, naley przełczy do nowej tablicy TG Zasilania, pomiary rozliczeniowe, wlz-ty, tablice rozdzielcze. Projektowany budynek zasilany jest w energi elektryczn z sieci zalicznikowej szpitala. Zasilanie to pozostaje bez zmian. Na tablicy głównej budynku istnieje pomiar rozliczeniowy energii elektrycznej, jest to podlicznik. Zmienia si lokalizacja tablicy głównej TG z parteru do piwnicy i sama tablica na now. Istniejcy kabel zasilajcy naley wypi z istniejcej tablicy TG i wprowadzi do nowej tablicy TG, w piwnicy. Nowa tablica TG zamontowana bdzie w pomieszczeniu pod tablic demontowan TG. Na nowej tablicy TG naley zamontowa pomiar rozliczeniowy - podlicznik (przenie istniejcy). Jest to pomiar półporedni energii czynnej. Pod now tablic TG naley podpi istniejce wlz-ty, które zasilaj tablice rozdzielcze w czci budynku, która nie jest objta opracowaniem. Pozostałe wlz-ty zdemontowa. Na tablicy TG dokona rozdział yły PEN na N i PE. Punkt rozdziału uziemi. Oporno uziemienia < 10. Z nowej tablicy rozdzielczej zasili projektowane na kadej kondygnacji tablice rozdzielcze. Wlz-ty wykona przewodami 5-cio yłowymi z oddzielnył ochronn PE. Tablice rozdzielcze pitrowe podzielone s na czci: "O" - z której zasili owietlenie i gniazda wtykowe ogólne "K" - z której zasili komputery. Istnieje moliwo zasilenia komputerów rezerwowo z UPS Główny wyłcznik poarowy prdu. Na projektowanej tablicy głównej budynku zainstalowa główny wyłcznik poarowy prdu. Jest to wyłcznik z wyzwalaczami nadnapiciowymi. Wyłcznik ten mona wyłczy przyciskiem w obudowie z szybk zamontowanym przy wejciu głównym do budynku. Przewód od przycisku do wyłcznika na tablicy TG stosowa ognioodporny HDGs 3 x 1,5 mm2 ułoony pod tynkiem Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 3

4 PRACOWNIA PROJEKTOWA architekt Grayna Stojek 4.7. Instalacje elektryczne Instalacja owietlenia ogólnego. Natenie owietlenia zgodnie z norm PN EN Owietlenie policzono metod sprawnoci, a wyniki pokazano w załczonej tabeli. Instalacj owietlenia ogólnego wykona przewodem YDYp 3 x 1,5 mm2 ułoonym w tynku Osprzt stosowa podtynkowy ramkowy, a w pomieszczeniach wilgotnych o stopniu ochrony IP 44. Oprawy zastosowane w projekcie musz spełnia nastpujce wymagania: - A1 oprawa jarzeniowa, nastropowa, 4x18W, ze statecznikiem elektronicznym, ze wstpnym podgrzewaniem elektrod. Oprawa musi posiada atest PZH. - A2 oprawa jarzeniowa, nastropowa, 4x18W, ze statecznikiem elektronicznym, ze wstpnym podgrzewaniem elektrod. Wyposay fabryczne w inwertery na 1 godzin wiecenia. Oprawa musi posiada atest CN OBP i PZH. - B oprawa jarzeniowa, nasufitowa, rastrowa, 2 x 58W, ze statecznikiem elektronicznym, ze wstpnym podgrzewaniem elektrod. Ztest PZH - C oprawa hermetyczna, okrgła, 1x18W, o stopniu ochrony IP 54. Obudowa i klosz wykonane z poliwglanu odpornego na działanie promieni UV. Statecznik elektroniczny z wstpnym podgrzewaniem elektrod. Atest PZH. - D oprawa hermetyczna, okrgła, 2x26W, o stopniu ochrony IP 54. Obudowa i klosz wykonane z poliwglanu odpornego na działanie promieni UV. Statecznik elektroniczny z wstpnym podgrzewaniem elektrod. Atest PZH. - E1 oprawa awaryjnego owietlenia ewakuacyjnego, posiadajca atest CN BOP i PZH. Obudowa o stopniu ochrony IP 40, przystosowana do naklejania piktogramów. Inwerter i bateria wbudowana fabrycznie w opraw, na 1 godzinwiecenia. - E2 oprawa awaryjnego owietlenia ewakuacyjnego, posiadajca atest CN BOP i PZH. Obudowa o stopniu ochrony IP 44, przystosowana do naklejania piktogramów. Inwerter i bateria wbudowana fabrycznie w opraw, na 1 godzinwiecenia. - F oprawa hermetyczna, nastropowa, jarzeniowa 2 x 36W. Podstawa i klosz wykonane poliwglanu odpornego na uderzenia, wyposaona w zapinki metalowe INOX, ze statecznikiem elektronicznym, ze wstpnym podgrzewaniem elektrod. Ztest PZH - G oprawa nastropowa LED 1 x 5W, IP 20 - H1 oprawa nastropowa jarzeniowa, rastrowa 2 x 36W IP 20, statecznik elektroniczny z wstpnym podgrzewaniem elektrod, z rastrem polerowanym wykonanym z aluminium, zapewniajcy ograniczenie olnienia powyej 60 stopni. - H2 oprawa nastropowa jarzeniowa, rastrowa 2 x 58W IP20, statecznik elektroniczny z wstpnym podgrzewaniem elektrod, z rastrem polerowanym wykonanym z aluminium, zapewniajcy ograniczenie olnienia powyej 60 stopni. Zasilanie wykona z projektowanych tablic pitrowych. Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej, dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w puszkach pod osprzt ( bez puszek łczeniowych ) i w oprawach owietleniowych. Łczniki instalowa na wysokoci 125 cm od posadzki Pod owietlenie wc i łazienek podłczy wentylatorki małej mocy, z wyłcznikiem czasowym wspomagajce wentylacj grawitacyjn. Jeeli wentylatorek obsługuje tylko jedne w.c. to Załczenie owietlenia, załczy wentylatorek. Jeeli wentylatorek obsługuje wicej wc, to podłczy go poprzez czujk ruchu. Czujka wyczuje obecno osoby i uruchomi wentylatorek. Po zgaszeniu owietlenia lub ustaniu ruchu, wentylatorek musi pracowa jeszcze przez czas Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 4

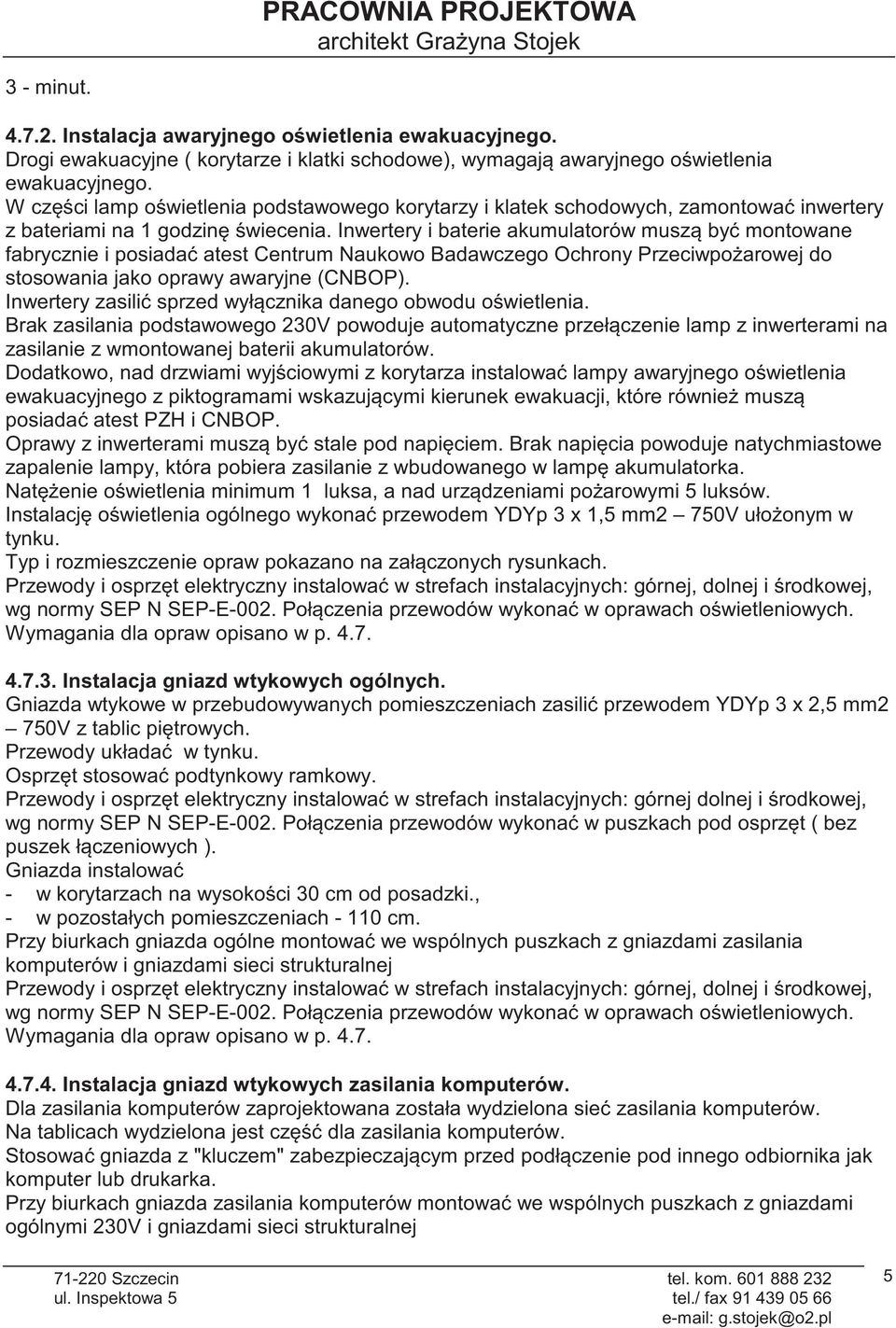

5 PRACOWNIA PROJEKTOWA architekt Grayna Stojek 3 - minut Instalacja awaryjnego owietlenia ewakuacyjnego. Drogi ewakuacyjne ( korytarze i klatki schodowe), wymagaj awaryjnego owietlenia ewakuacyjnego. W czci lamp owietlenia podstawowego korytarzy i klatek schodowych, zamontowa inwertery z bateriami na 1 godzinwiecenia. Inwertery i baterie akumulatorów musz by montowane fabrycznie i posiada atest Centrum Naukowo Badawczego Ochrony Przeciwpoarowej do stosowania jako oprawy awaryjne (CNBOP). Inwertery zasili sprzed wyłcznika danego obwodu owietlenia. Brak zasilania podstawowego 230V powoduje automatyczne przełczenie lamp z inwerterami na zasilanie z wmontowanej baterii akumulatorów. Dodatkowo, nad drzwiami wyjciowymi z korytarza instalowa lampy awaryjnego owietlenia ewakuacyjnego z piktogramami wskazujcymi kierunek ewakuacji, które równie musz posiada atest PZH i CNBOP. Oprawy z inwerterami musz by stale pod napiciem. Brak napicia powoduje natychmiastowe zapalenie lampy, która pobiera zasilanie z wbudowanego w lamp akumulatorka. Natenie owietlenia minimum 1 luksa, a nad urzdzeniami poarowymi 5 luksów. Instalacj owietlenia ogólnego wykona przewodem YDYp 3 x 1,5 mm2 750V ułoonym w tynku. Typ i rozmieszczenie opraw pokazano na załczonych rysunkach. Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej, dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w oprawach owietleniowych. Wymagania dla opraw opisano w p Instalacja gniazd wtykowych ogólnych. Gniazda wtykowe w przebudowywanych pomieszczeniach zasili przewodem YDYp 3 x 2,5 mm2 750V z tablic pitrowych. Przewody układa w tynku. Osprzt stosowa podtynkowy ramkowy. Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w puszkach pod osprzt ( bez puszek łczeniowych ). Gniazda instalowa - w korytarzach na wysokoci 30 cm od posadzki., - w pozostałych pomieszczeniach cm. Przy biurkach gniazda ogólne montowa we wspólnych puszkach z gniazdami zasilania komputerów i gniazdami sieci strukturalnej Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej, dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w oprawach owietleniowych. Wymagania dla opraw opisano w p Instalacja gniazd wtykowych zasilania komputerów. Dla zasilania komputerów zaprojektowana została wydzielona sie zasilania komputerów. Na tablicach wydzielona jest cz dla zasilania komputerów. Stosowa gniazda z "kluczem" zabezpieczajcym przed podłczenie pod innego odbiornika jak komputer lub drukarka. Przy biurkach gniazda zasilania komputerów montowa we wspólnych puszkach z gniazdami ogólnymi 230V i gniazdami sieci strukturalnej Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 5

6 PRACOWNIA PROJEKTOWA architekt Grayna Stojek Instalacj zasilania komputerów wykona przewodem YDYp 3 x 2,5 mm2 750V ułoonym w tynku. Na tablicy głównej budynku TG w piwnicy jest wydzielona cz dla zasilania komputerów - "K". Istnieje moliwo zasilenia tej czci z UPS. Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej, dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w oprawach owietleniowych. Wymagania dla opraw opisano w p Instalacja zajtoci gabinetów lekarskich. Nad drzwiami wejciowymi do gabinetów lekarskich zamontowa transparenty wietlne z napisem "nie wchodzi". Zapalenie transparentu odbywa si z gabinetu wyłcznikiem na kasecie. Obok Wyłcznika zamontowa lampk sygnalizujca zapalenie transparentu. Zasilanie wykona z obwodu owietlenia gabinetu. Instalacj wykona przewodem YDYp 3 x 1,5 mm2-750v ułoonym w tynku. Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej, dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w oprawach owietleniowych. Wymagania dla opraw opisano w p Instalacja lampy bakteriobójczej. W gabinecie zabiegowym, projekt technologii medycznej przewiduje lamp bakteriobójcz. Lamp zasili z obwodu owietlenia pomieszczenia przewodem YDYp 3 x 1,5 mm2-750v. Załczanie lampy wyłcznikiem na kasecie przed wejciem do pomieszczenia. Stan załczenia lampy musi by sygnalizowany lampk. Zabezpieczy wyłcznik przed przypadkowym załczeniem lampki przez osoby niepowołane. Przewody i osprzt elektryczny instalowa w strefach instalacyjnych: górnej, dolnej i rodkowej, wg normy SEP N SEP-E-002. Połczenia przewodów wykona w oprawach owietleniowych. Wymagania dla opraw opisano w p Instalacja wentylacji mechanicznej. Pomieszczenia budynku administracyjnego bd wentylowane za pomoc wentylatorów wywiewnych, małej mocy, które zasili z obwodu owietlenia wentylowanego pomieszczenia. W celu dostarczenia powietrza do budynku, w piwnicy, w wydzielonym pomieszczeniu zamontowane bd wentylatory nawiewne z nagrzewnicami elektrycznymi. Kady wentylator nawiewny obsługuje jedn kondygnacj. Dla wentylatorów nawiewnych zaprojektowana jest tablica rozdzielcza Rw, która bdzie dostarczona na plac budowy razem z projektowanymi wentylatorami. Za tablicy Rw zamontowana bdzie automatyka wentylacji Niniejsze opracowanie przewiduje zasilanie wentylatorów i tablicy Rw. Automatyka wentylacji dostarczona bdzie z wentylatorami i nie wchodzi w zakres niniejszego opracowania Uziom budynku. Budynek posiada uziom otokowy. Naley sprawdzi jego stan. Jeeli jest dobry to pozostaje bez zmian. Jeeli jest zły, to wymieni na nowy. Opornoci uziemienia < 10Ω Instalacja oddymiania klatki schodowej. Na ostatniej kondygnacji klatki schodowej zamontowana bdzie klapa dymowa, która sterowana bdzie z centralki oddymiania. Centralka oddymiania bdzie posiadała bateri akumulatorów na 72 godziny pracy w wypadku braku zasilania z sieci 230V Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 6

7 PRACOWNIA PROJEKTOWA architekt Grayna Stojek Centralka bdzie sterowana za pomoc optycznych czujek dymu i przyciskami ROP. Przewody do siłownika klapy dymowej, czujek dymu i przycisków ROP stosowa ognioodporne Instalacja wyrównawcza. W piwnicy, w pomieszczeniu przyłcza ciepła, wykona szyn wyrównawcz z płaskownika PFe/Zn 25 x 4 mm ułoonego na tynku. Pod szyn t podłczy wszystkie masy metalowe w budynku, które w czasie normalnej pracy s bez napicia. Do podszybia dwigu doprowadzi uziom dla uziemienia prowadnic dwigu Szyny wyrównawcze uziemi wykorzystujc uziom budynku W pomieszczeniach wyposaonych w natryski i wanny, naley wykona miejscowe połczenia wyrównawcze. W pomieszczeniu łazienki, zainstalowa listw uziemie, pod któr podłczy całe metalowe wyposaenie oraz szyn PE na tablicy rozdzielczej Dwig. W budynku projektowany jest dwig z napdem elektrycznym. Tablica dwigu zainstalowa na ostatniej kondygnacji i zasili j z tablicy głównej budynku. Dodatkowo do tablicy dwigu doprowadzi: - zasilanie owietlenia kabiny dwigu, z tablicy TIII - zasilanie owietlenia szybu dwigu, z tablicy TIII - wypust dla podłczenia telefonu w kabinie dwigu. Niniejsze opracowanie ogranicza si do doprowadzenia przewodów zasilajcych do tablicy dwigu. Monta tablicy dwigu i podłczenie przewodów za tablic dwigu wykona mechanik serwisowy producenta dwigu Instalacja odgromowa. Na istniejcym dachu istnieje instalacja odgromowa. W zwizku z dociepleniem dachu instalacja odgromowa bdzie rozebrana i w jej miejsce ułoona nowa zgodna z norm PN IEC Poziom ochrony IV. rednia odległo zwodów poziomych na dachu i przewodów odprowadzajcych - 20m. Kt ochrony 55 stopni. Przewody odprowadzajce układa w rurkach RB 28 w ociepleniu. Złcza kontrolne montowa na wysokoci 1,4 m od terenu w puszkach kontrolnych w ociepleniu. Do zwodów podłczy wszystkie metalowe elementy wyprowadzone ponad dach, nie wprowadzone do wntrza budynku. Przy kominkach, kanałach, rurach, wprowadzonych do wntrza budynku, ustawi maszt ochronny o wysokoci takiej, eby kt ochrony nad tym elementem wynosi nie wicej 55 stopni Ochrona od porae prdem elektrycznym. Jako ochron dodatkow przed poraeniem prdem elektrycznym przewidziano samoczynne wyłczenie zasilania. Na tablicy TG dokona rozdział yły PEN na N i PE. Punkt rozdziału uziemi. Oporno uziemienia < 10Ω ył ochronn PE, wykona z izolacj koloru ółto - zielonego. ył neutraln N zabrania si łczy z ziemi, ale ył ochronn PE zaleca si łczy z ziemi jak najczciej. Do kadego odbiornika ( oprawy, gniazda, silnika ) doprowadzaył ochronn PE, nawet jeeli jest to oprawa porcelanowa, lub plastykowa. Bdzie j mona wykorzysta przy zmianie typu oprawy. Na tablicy TG zamontowa ochronniki od przepi. S to ochronniki B + C Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 7

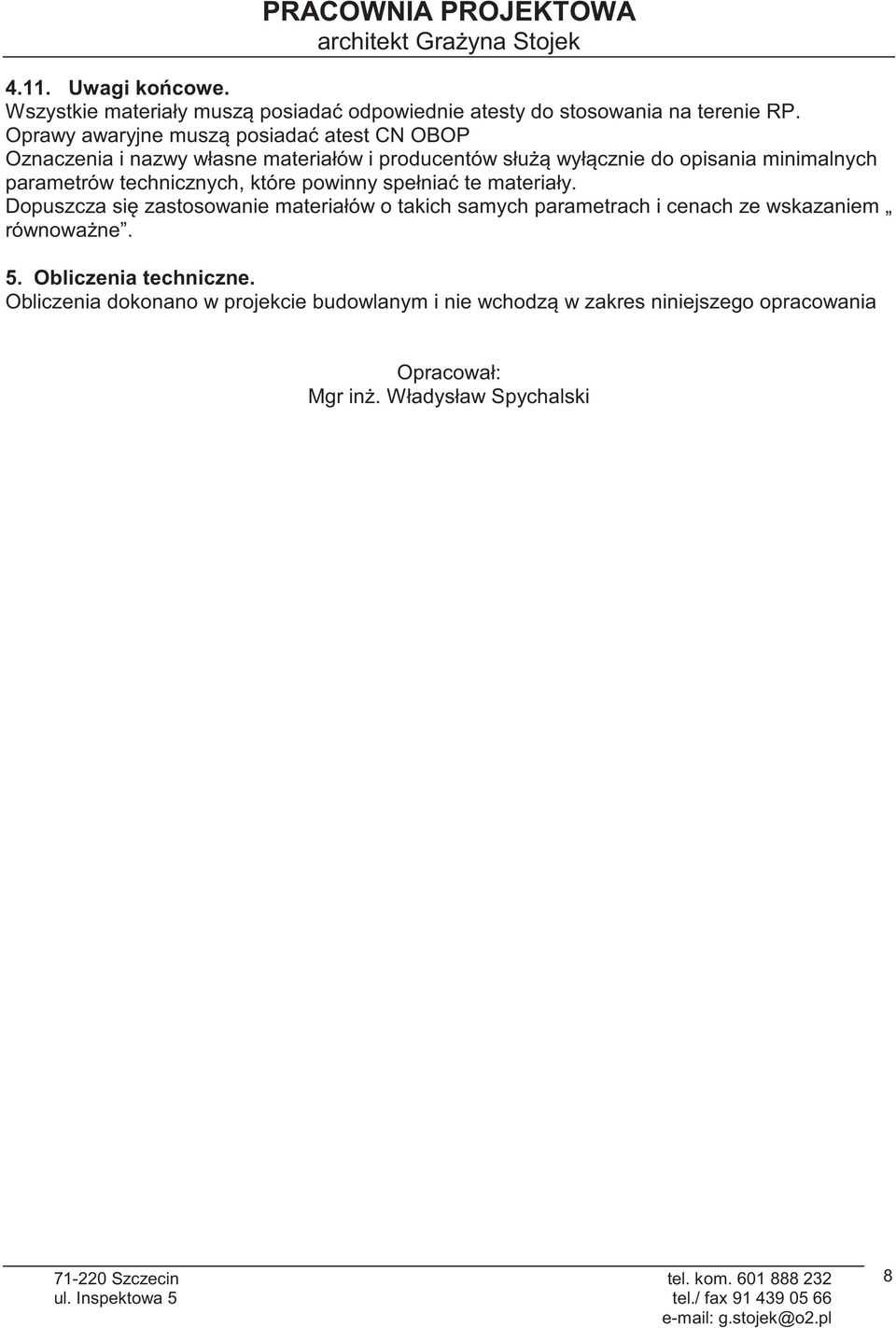

8 PRACOWNIA PROJEKTOWA architekt Grayna Stojek Uwagi kocowe. Wszystkie materiały musz posiada odpowiednie atesty do stosowania na terenie RP. Oprawy awaryjne musz posiada atest CN OBOP Oznaczenia i nazwy własne materiałów i producentów słu wyłcznie do opisania minimalnych parametrów technicznych, które powinny spełnia te materiały. Dopuszcza si zastosowanie materiałów o takich samych parametrach i cenach ze wskazaniem równowane. 5. Obliczenia techniczne. Obliczenia dokonano w projekcie budowlanym i nie wchodz w zakres niniejszego opracowania Opracował: Mgr in. Władysław Spychalski Szczecin tel. kom ul. Inspektowa 5 tel./ fax g.stojek@o2.pl 8
