1 Tomaszów Maz. Kwiecień 2016r. PROJEKT BUDOWLANY TEMAT: Remont nawierzchni oraz ogrodzenia przy Urzędzie Skarbowym na działce oznaczonej nr ewid. 711 obręb 7 w Tomaszowie Maz. przy ul. Mireckiego 37 INWESTOR: Izba Skarbowa w Łodzi al. Kościuszki Łódź PROJEKTANT:

2 1 I. OPIS TECHNICZNY do projektu remontu nawierzchni oraz ogrodzenia realizowanego wg projektu indywidualnego LOKALIZACJA Nawierzchnia utwardzonego placu oraz ogrodzenie przeznaczone do remontu znajdują się na działce oznaczonej nr ewid. 711 w Tomaszowie Maz. przy ul. Mireckiego 37 obręb CHARAKTERYSTYKA OGÓLNA Istniejące utwardzenie działki o nawierzchni betonowej oraz ogrodzenie betonowe znajduje się w złym stanie technicznym i użytkowym. Elementy te należy rozebrać. Utwardzoną nawierzchnię betonową przeznaczoną do rozbiórki tworzy beton gr. 15 cm na podbudowie z tłucznia gr. 15 cm. Ogrodzenie betonowe to ogrodzenie z elementów betonowych prefabrykowanych o wysokości 2 m. Utwardzoną powierzchnię nawierzchni zaprojektowano, w nawiązaniu do istniejącej niwelety działki, generalnie po istniejącym terenie. Utwardzony plac służy do obsługi ruchu samochodów osobowych oraz pieszych przy nieruchomości w celu zapewnienia dojścia i dojazdu do budynku. Powierzchnia zabudowy dróg wewnętrznych wynosi odpowiednio: - teren utwardzony nawierzchnią betonową przeznaczony do rozbiórki i projektowany jako nawierzchnia z kostki brukowej betonowej - 360,84 m2 - teren utwardzony kostką brukową betonową przeznaczoną do wymiany 47,5 m2. Długość ogrodzenia do wymiany 35,5 m + brama 3,7m. Odtworzenie elementów drogowych na gruncie jest możliwe w odniesieniu do reperów państwowych. Odtworzenie sytuacyjne należy wykonać na podstawie domiarów do stanu istniejącego za pomocą współrzędnych. Roboty ziemne ograniczają się do wykonania korytowania pod nawierzchnię. Pod projektowanym placem mogą znajdować się przewody sieci wodociągowej, elektroenergetycznej i telekomunikacyjnej, w związku z czym roboty powinny być

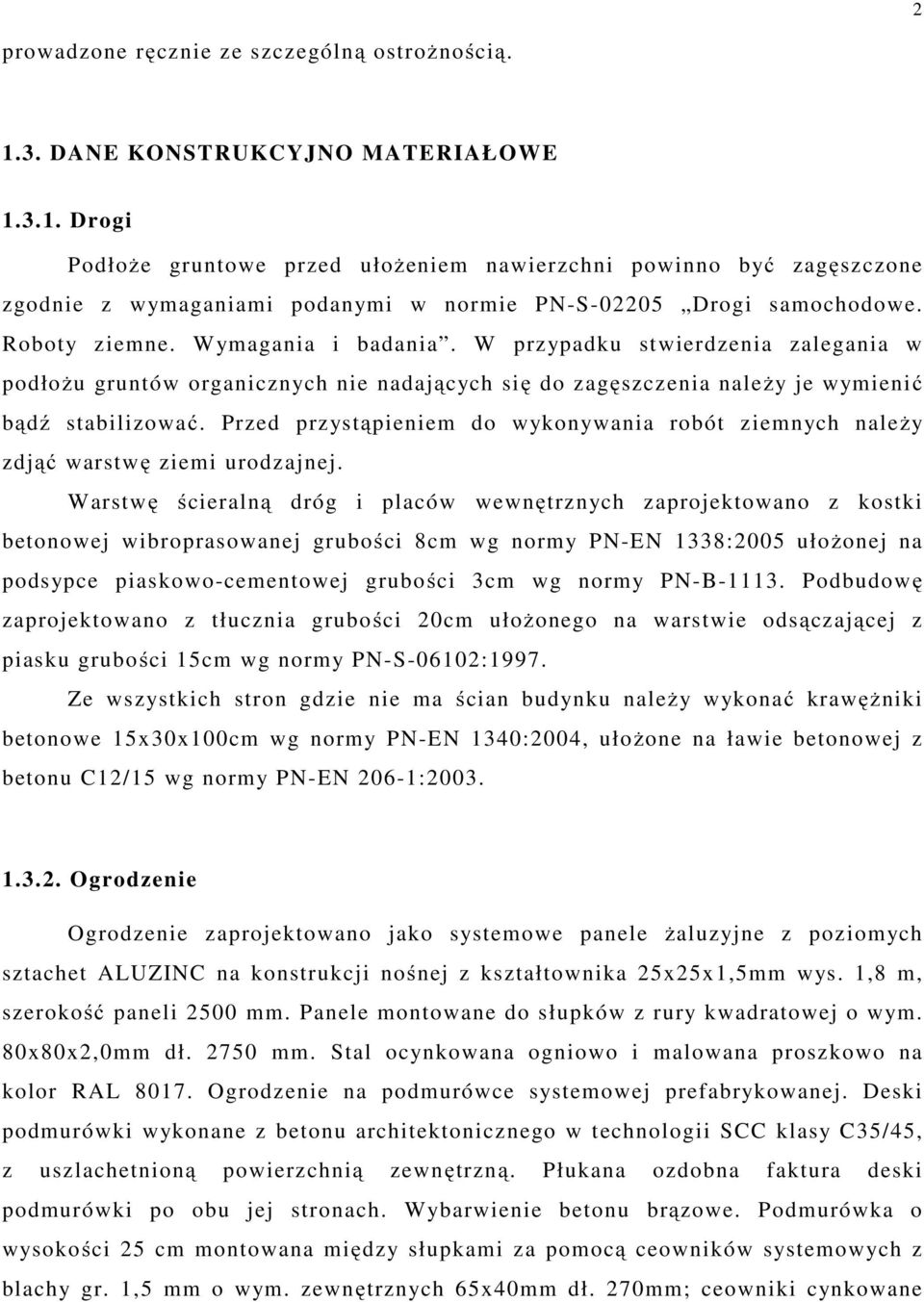

3 2 prowadzone ręcznie ze szczególną ostrożnością DANE KONSTRUKCYJNO MATERIAŁOWE Drogi Podłoże gruntowe przed ułożeniem nawierzchni powinno być zagęszczone zgodnie z wymaganiami podanymi w normie PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania. W przypadku stwierdzenia zalegania w podłożu gruntów organicznych nie nadających się do zagęszczenia należy je wymienić bądź stabilizować. Przed przystąpieniem do wykonywania robót ziemnych należy zdjąć warstwę ziemi urodzajnej. Warstwę ścieralną dróg i placów wewnętrznych zaprojektowano z kostki betonowej wibroprasowanej grubości 8cm wg normy PN-EN 1338:2005 ułożonej na podsypce piaskowo-cementowej grubości 3cm wg normy PN-B Podbudowę zaprojektowano z tłucznia grubości 20cm ułożonego na warstwie odsączającej z piasku grubości 15cm wg normy PN-S-06102:1997. Ze wszystkich stron gdzie nie ma ścian budynku należy wykonać krawężniki betonowe 15x30x100cm wg normy PN-EN 1340:2004, ułożone na ławie betonowej z betonu C12/15 wg normy PN-EN 206-1: Ogrodzenie Ogrodzenie zaprojektowano jako systemowe panele żaluzyjne z poziomych sztachet ALUZINC na konstrukcji nośnej z kształtownika 25x25x1,5mm wys. 1,8 m, szerokość paneli 2500 mm. Panele montowane do słupków z rury kwadratowej o wym. 80x80x2,0mm dł mm. Stal ocynkowana ogniowo i malowana proszkowo na kolor RAL Ogrodzenie na podmurówce systemowej prefabrykowanej. Deski podmurówki wykonane z betonu architektonicznego w technologii SCC klasy C35/45, z uszlachetnioną powierzchnią zewnętrzną. Płukana ozdobna faktura deski podmurówki po obu jej stronach. Wybarwienie betonu brązowe. Podmurówka o wysokości 25 cm montowana między słupkami za pomocą ceowników systemowych z blachy gr. 1,5 mm o wym. zewnętrznych 65x40mm dł. 270mm; ceowniki cynkowane

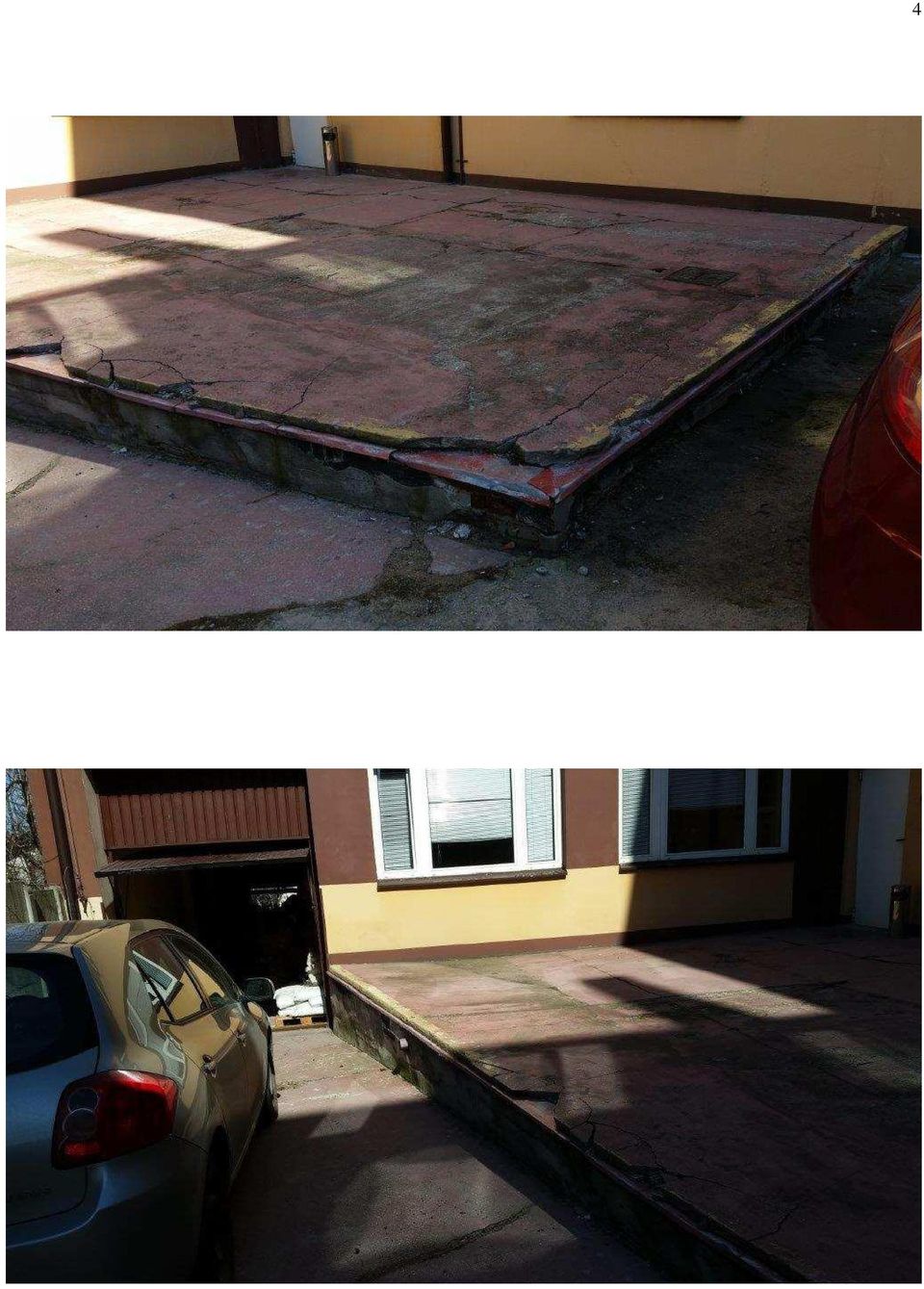

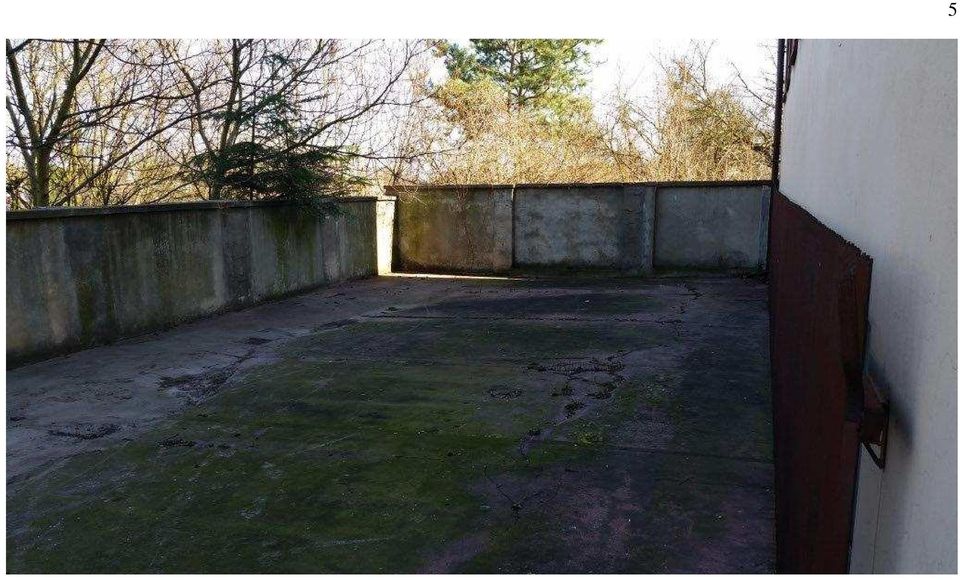

4 ogniowo i malowane proszkowo. Słupki ogrodzeniowe betonowane w stopach fundamentowych o wym. 30x30x100cm z betonu C12/15. Ogrodzenie należy montować w poziomie, z górną krawędzią schodkową, dostosowując do spadku terenu zagłębienie podmurówki systemowej i wysokość części oporowej ławy krawężnika. Brama stalowa dwuskrzydłowa systemowa z wypełnieniem z paneli żaluzyjnych z poziomych sztachet ALUZINC: - wymiary 1 skrzydła bramy: wys. 2,00 m, szer. 1,75 m - rama bramy z profili 80x60x2 mm (profil zawiasowy 80x60x3 mm) - wypełnienie ze sztachet ALUZINC - słupy bramowe 100x100x4 mm - zawiasy kasetonowe M16, klamka, wkładka, zamek - ocynkowana ogniowo i malowana proszkowo na kolor RAL8017; Brama wyposażona w mechanizm samozamykający + 5 pilotów sterowania. Słupy bramy osadzone w stopach betonowym o wym. 40x40x100cm z betonu C20/25. II. STAN ISTNIEJĄCY DOKUMENTACJA ZDJĘCIOWA 3 Nawierzchnia betonowa do rozbiórki

5 4

6 5

7 Widok ogrodzenia i bramy do rozbiórki. 6

8 7 III. RYSUNKI 3.1. Mapa sytuacyjno-wysokościowa

9 3.2. Przekrój przez drogi 8

10 3.3. Szczegół 9

11 3.4. Ogrodzenie zewnętrzne brama dwuskrzydłowa 10

12 3.5. Ogrodzenie zewnętrzne schemat przęsła 11
