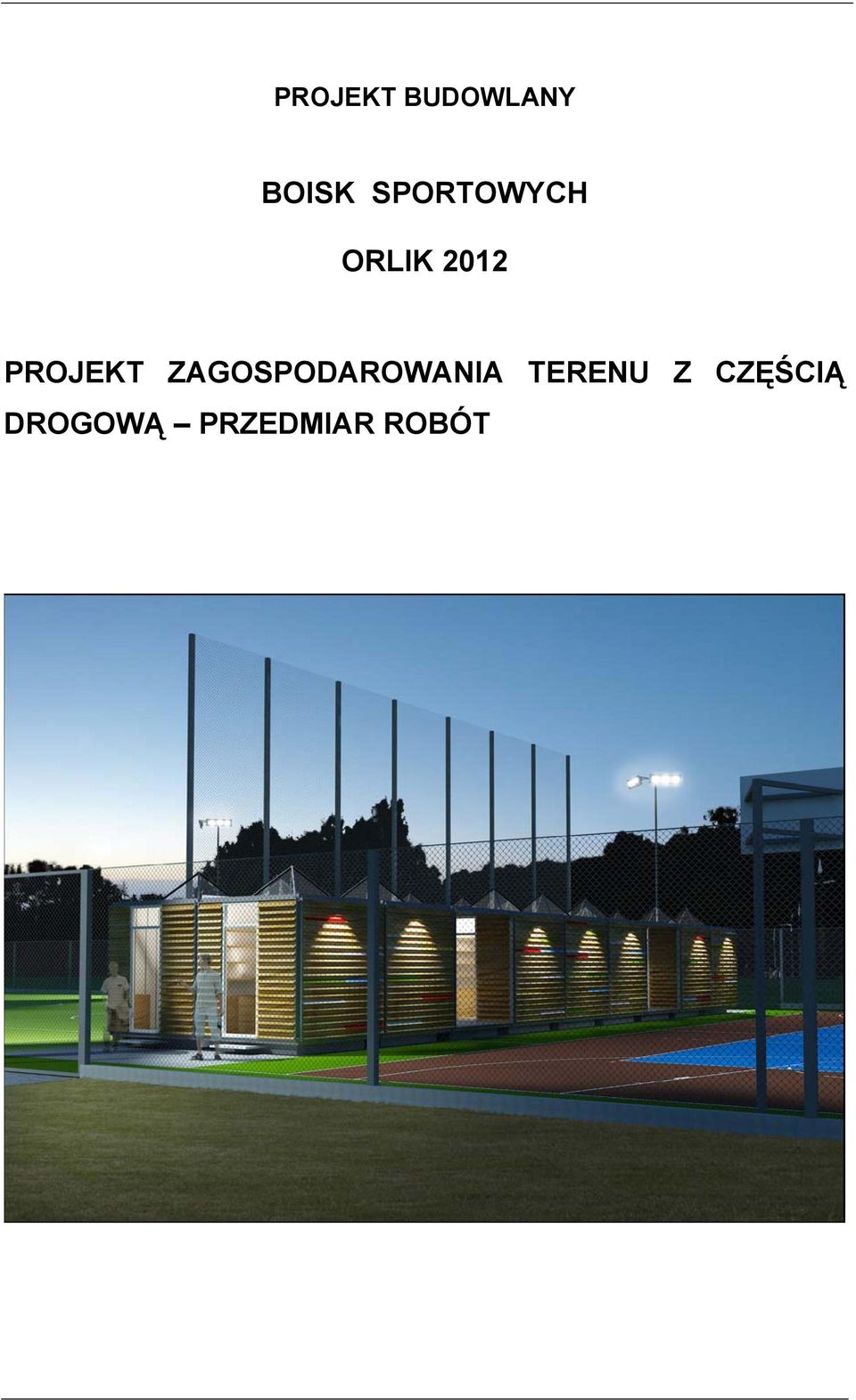

1 PROJEKT BUDOWLANY BOISK SPORTOWYCH ORLIK 2012 PROJEKT ZAGOSPODAROWANIA TERENU Z CZĘŚCIĄ DROGOWĄ PRZEDMIAR ROBÓT

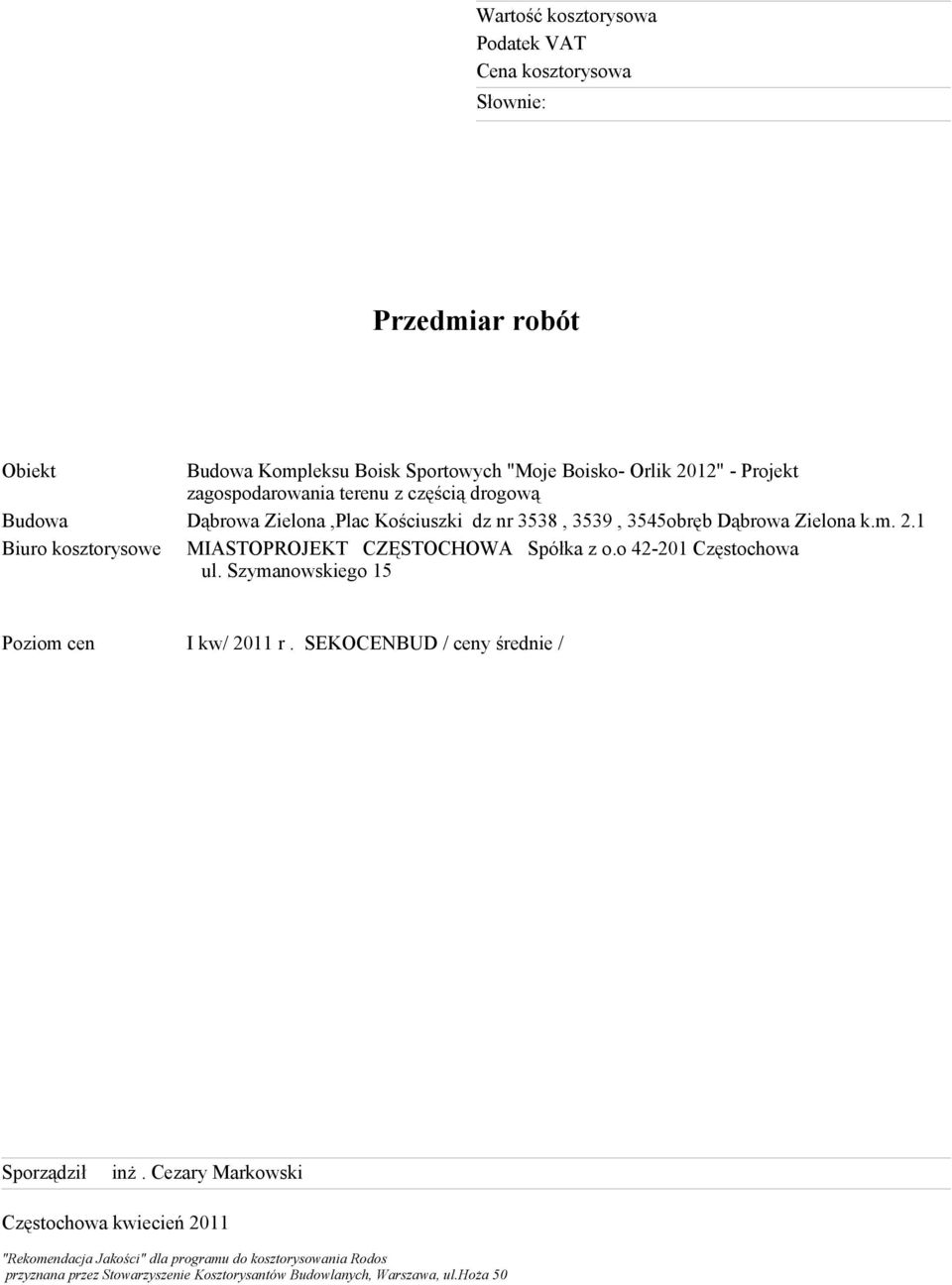

2 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót Obiekt Budowa Kompleksu Boisk Sportowych "Moje Boisko- Orlik 2012" - Projekt zagospodarowania terenu z częścią drogową Budowa Dąbrowa Zielona,Plac Kościuszki dz nr 3538, 3539, 3545obręb Dąbrowa Zielona k.m. 2.1 Biuro kosztorysowe MIASTOPROJEKT CZĘSTOCHOWA Spółka z o.o Częstochowa ul. Szymanowskiego 15 Poziom cen I kw/ 2011 r. SEKOCENBUD / ceny średnie / Sporządził inż. Cezary Markowski Częstochowa kwiecień 2011 "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

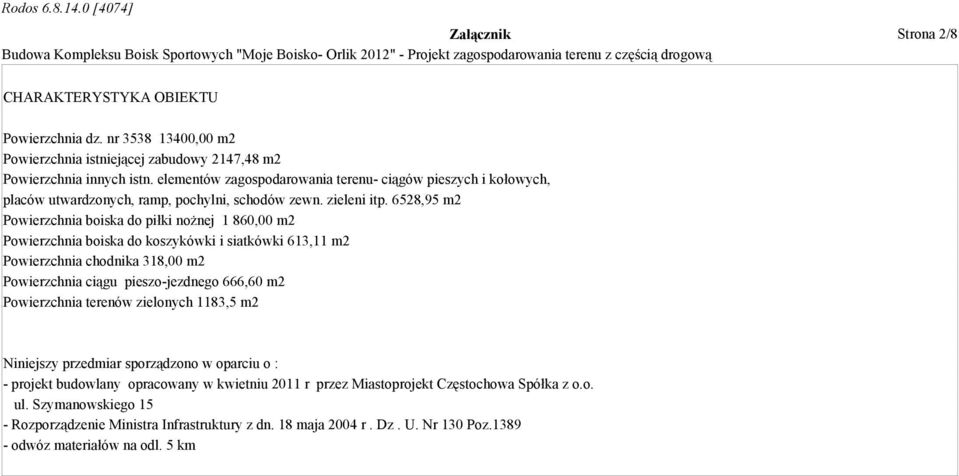

3 Załącznik Strona 2/8 CHARAKTERYSTYKA OBIEKTU Powierzchnia dz. nr ,00 m2 Powierzchnia istniejącej zabudowy 2147,48 m2 Powierzchnia innych istn. elementów zagospodarowania terenu- ciągów pieszych i kołowych, placów utwardzonych, ramp, pochylni, schodów zewn. zieleni itp. 6528,95 m2 Powierzchnia boiska do piłki nożnej 1 860,00 m2 Powierzchnia boiska do koszykówki i siatkówki 613,11 m2 Powierzchnia chodnika 318,00 m2 Powierzchnia ciągu pieszo-jezdnego 666,60 m2 Powierzchnia terenów zielonych 1183,5 m2 Niniejszy przedmiar sporządzono w oparciu o : - projekt budowlany opracowany w kwietniu 2011 r przez Miastoprojekt Częstochowa Spółka z o.o. ul. Szymanowskiego 15 - Rozporządzenie Ministra Infrastruktury z dn. 18 maja 2004 r. Dz. U. Nr 130 Poz odwóz materiałów na odl. 5 km

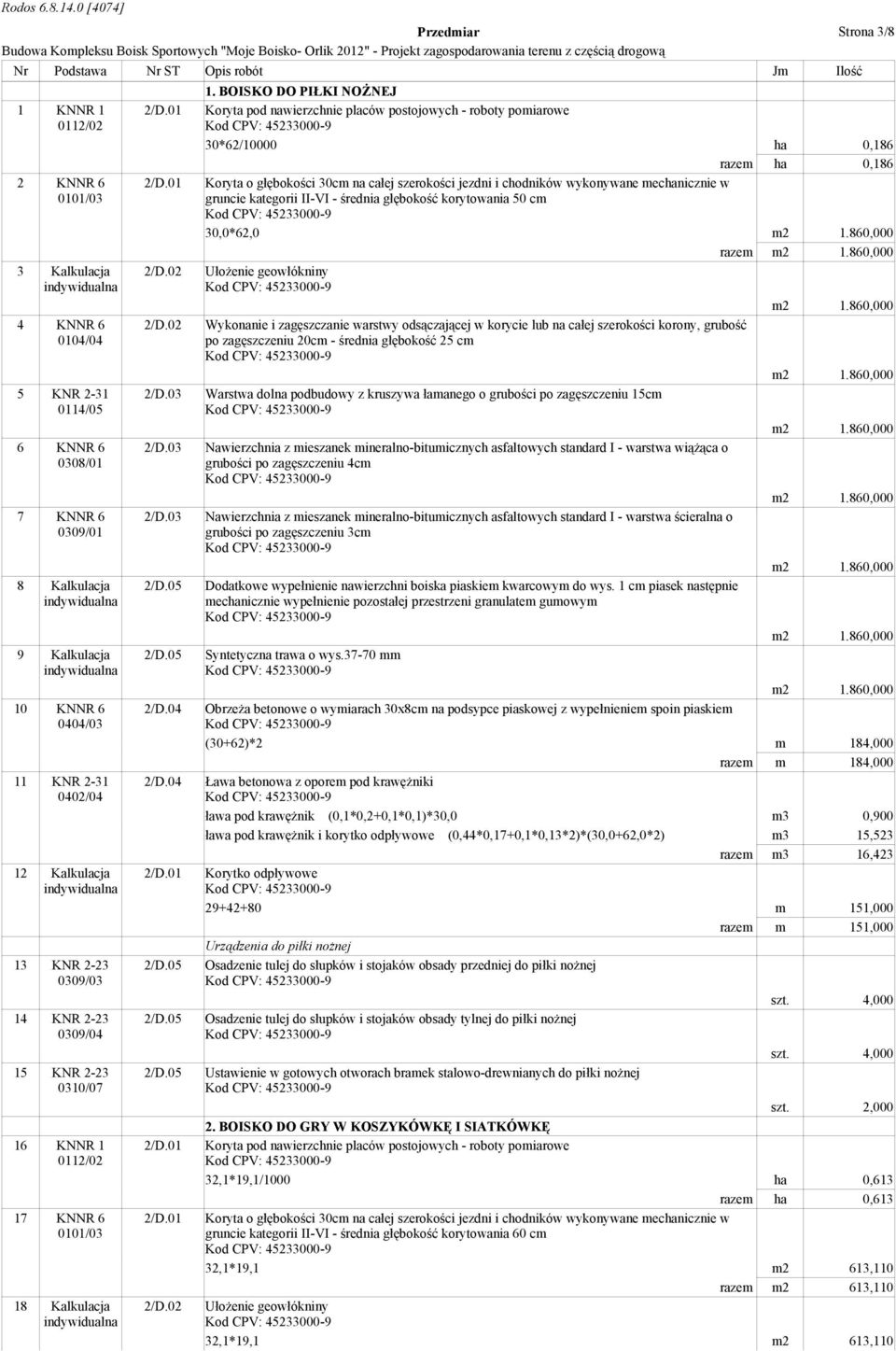

4 Przedmiar Strona 3/8 1 KNNR /02 2 KNNR 6 3 Kalkulacja 4 KNNR /04 5 KNR /05 6 KNNR /01 7 KNNR /01 8 Kalkulacja 9 Kalkulacja 10 KNNR /03 11 KNR /04 12 Kalkulacja 13 KNR /03 14 KNR /04 15 KNR /07 16 KNNR /02 17 KNNR 6 18 Kalkulacja 2/D.02 2/D.02 2/D.04 2/D.04 2/D BOISKO DO PIŁKI NOŻNEJ Koryta pod nawierzchnie placów postojowych - roboty pomiarowe 30*62/10000 ha 0,186 razem ha 0,186 gruncie kategorii II-VI - średnia głębokość korytowania 50 cm 30,0*62,0 razem Ułożenie geowłókniny Wykonanie i zagęszczanie warstwy odsączającej w korycie lub na całej szerokości korony, grubość po zagęszczeniu 20cm - średnia głębokość 25 cm Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych standard I - warstwa wiążąca o grubości po zagęszczeniu 4cm Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych standard I - warstwa ścieralna o grubości po zagęszczeniu 3cm Dodatkowe wypełnienie nawierzchni boiska piaskiem kwarcowym do wys. 1 cm piasek następnie mechanicznie wypełnienie pozostałej przestrzeni granulatem gumowym Syntetyczna trawa o wys mm Obrzeża betonowe o wymiarach 30x8cm na podsypce piaskowej z wypełnieniem spoin piaskiem (30+62)*2 m 184,000 razem m 184,000 Ława betonowa z oporem pod krawężniki ława pod krawężnik (0,1*0,2+0,1*0,1)*30,0 m3 0,900 ława pod krawężnik i korytko odpływowe (0,44*0,17+0,1*0,13*2)*(30,0+62,0*2) m3 15,523 razem m3 16,423 Korytko odpływowe m 151,000 razem m 151,000 Urządzenia do piłki nożnej Osadzenie tulej do słupków i stojaków obsady przedniej do piłki nożnej szt. 4,000 Osadzenie tulej do słupków i stojaków obsady tylnej do piłki nożnej szt. 4,000 Ustawienie w gotowych otworach bramek stalowo-drewnianych do piłki nożnej szt. 2, BOISKO DO GRY W KOSZYKÓWKĘ I SIATKÓWKĘ Koryta pod nawierzchnie placów postojowych - roboty pomiarowe 32,1*19,1/1000 ha 0,613 razem ha 0,613 gruncie kategorii II-VI - średnia głębokość korytowania 60 cm 32,1*19,1 razem Ułożenie geowłókniny 32,1*19,1

5 Przedmiar Strona 4/8 19 KNNR /06 20 KNNR /01 21 KNNR /04 22 KNNR /01 23 KNNR /01 24 Kalkulacja 25 KNR /08 26 KNNR /05 27 KNR /04 28 Kalkulacja 29 KNR /11 30 KNR /02 31 KNR /06 32 KNR /08 33 KNR /02 34 Kalkulacja 35 Kalkulacja 36 Kalkulacja 37 KNNR /02 razem 2/D.02 Warstwa odcinająca zagęszczana mechanicznie o grubości po zagęszczeniu 15cm -p/a grubość 25 cm 32,1*19,1 razem Podbudowy z kruszyw łamanych, warstwa dolna, grubość warstwy po zagęszczeniu 15cm Podbudowy z kruszyw naturalnych, warstwa górna, grubość warstwy po zagęszczeniu 8cm - grubość warstwy 5 cm Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych standard I - warstwa wiążąca o grubości po zagęszczeniu 4cm Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych standard I - warstwa ścieralna o grubości po zagęszczeniu 3cm Ułożenie nawierzchni syntetycznej EPDM grub.1,3 cm 2/D.04 Rowki w gruncie kategorii III-IV o wymiarach 40x40cm pod krawężniki i ławy krawężnikowe (32,1+19,1)*2 m 102,400 razem m 102,400 2/D.04 Obrzeża betonowe o wymiarach 30x8cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową (32,1+19,1)*2 m 102,400 razem m 102,400 2/D.04 Ława betonowa z oporem pod krawężniki ława pod obrzeże 19,1*2*(0,2*0,1+0,1*0,1) m3 1,146 ława pod korytko (0,44*0,17+0,1*0,13*2)*2*32,1 m3 6,471 razem m3 7,617 Korytko odpływowe 62 m 62,000 razem m 62,000 Urządzenia do siatkówki i koszykówki Wykopanie dołów o powierzchni dna do 0,2m2 i głębokości do 1,0m w gruncie kategorii IV dół 4,000 Stopy fundamentowe betonowe o objętości do 1,0m3 z ręcznym układaniem betonu 0,5*1,0*1,0*4+0,5*0,4*0,4*4 m3 2,320 razem m3 2,320 Osadzenie tulej do słupków i stojaków drewnianych do koszykówki szt. 2,000 Śruby stojaków metalowych do koszykówki kpl. 2,000 Osadzenie tulej do słupków i stojaków siatkówki i tenisa szt. 2,000 Słupki do zmocowania i naciągania siatki szt. 2,000 Siatka do siatkówki kpl 1,000 Słupki i tablice do koszykówki szt 2, WJAZDY, CHODNIKI, SCHODY Koryta pod nawierzchnie placów postojowych - roboty pomiarowe

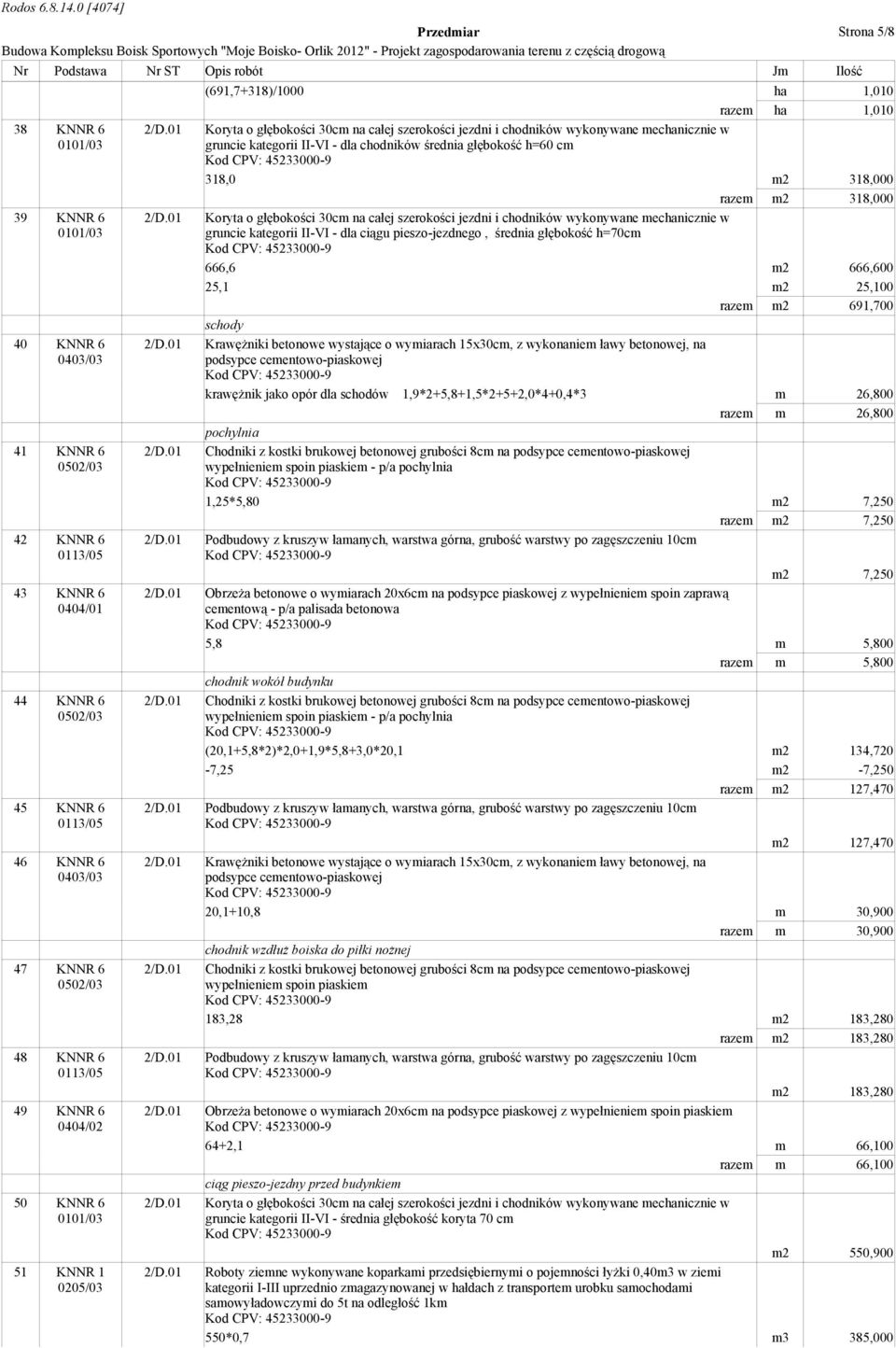

6 Przedmiar Strona 5/8 38 KNNR 6 39 KNNR 6 40 KNNR /03 41 KNNR /03 42 KNNR /05 43 KNNR /01 44 KNNR /03 45 KNNR /05 46 KNNR /03 47 KNNR /03 48 KNNR /05 49 KNNR /02 50 KNNR 6 51 KNNR /03 (691,7+318)/1000 ha 1,010 razem ha 1,010 gruncie kategorii II-VI - dla chodników średnia głębokość h=60 cm 318,0 m2 318,000 razem m2 318,000 gruncie kategorii II-VI - dla ciągu pieszo-jezdnego, średnia głębokość h=70cm 666,6 m2 666,600 25,1 m2 25,100 razem m2 691,700 schody Krawężniki betonowe wystające o wymiarach 15x30cm, z wykonaniem ławy betonowej, na podsypce cementowo-piaskowej krawężnik jako opór dla schodów 1,9*2+5,8+1,5*2+5+2,0*4+0,4*3 m 26,800 razem m 26,800 pochylnia Chodniki z kostki brukowej betonowej grubości 8cm na podsypce cementowo-piaskowej wypełnieniem spoin piaskiem - p/a pochylnia 1,25*5,80 m2 7,250 razem m2 7,250 Podbudowy z kruszyw łamanych, warstwa górna, grubość warstwy po zagęszczeniu 10cm m2 7,250 Obrzeża betonowe o wymiarach 20x6cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową - p/a palisada betonowa 5,8 m 5,800 razem m 5,800 chodnik wokół budynku Chodniki z kostki brukowej betonowej grubości 8cm na podsypce cementowo-piaskowej wypełnieniem spoin piaskiem - p/a pochylnia (20,1+5,8*2)*2,0+1,9*5,8+3,0*20,1 m2 134,720-7,25 m2-7,250 razem m2 127,470 Podbudowy z kruszyw łamanych, warstwa górna, grubość warstwy po zagęszczeniu 10cm m2 127,470 Krawężniki betonowe wystające o wymiarach 15x30cm, z wykonaniem ławy betonowej, na podsypce cementowo-piaskowej 20,1+10,8 m 30,900 razem m 30,900 chodnik wzdłuż boiska do piłki nożnej Chodniki z kostki brukowej betonowej grubości 8cm na podsypce cementowo-piaskowej wypełnieniem spoin piaskiem 183,28 m2 183,280 razem m2 183,280 Podbudowy z kruszyw łamanych, warstwa górna, grubość warstwy po zagęszczeniu 10cm m2 183,280 Obrzeża betonowe o wymiarach 20x6cm na podsypce piaskowej z wypełnieniem spoin piaskiem 64+2,1 m 66,100 razem m 66,100 ciąg pieszo-jezdny przed budynkiem gruncie kategorii II-VI - średnia głębokość koryta 70 cm m2 550,900 Roboty ziemne wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,40m3 w ziemi kategorii I-III uprzednio zmagazynowanej w hałdach z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km 550*0,7 m3 385,000

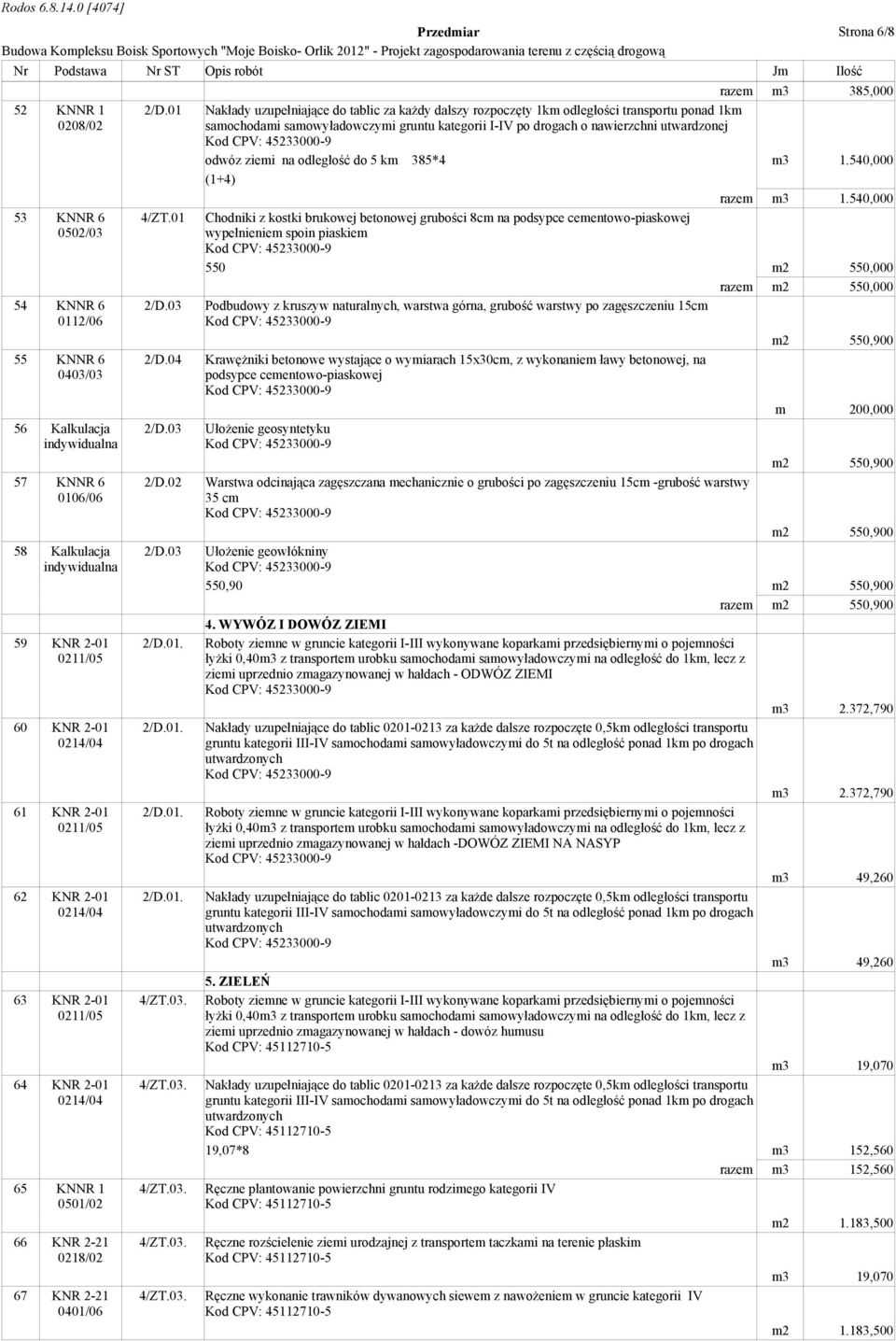

7 Przedmiar Strona 6/8 52 KNNR /02 53 KNNR /03 54 KNNR /06 55 KNNR /03 56 Kalkulacja 57 KNNR /06 58 Kalkulacja 59 KNR /05 60 KNR /04 61 KNR /05 62 KNR /04 63 KNR /05 64 KNR /04 65 KNNR /02 66 KNR /02 67 KNR /06 4/ZT.01 2/D.04 2/D razem m3 385,000 Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1km odległości transportu ponad 1km samochodami samowyładowczymi gruntu kategorii I-IV po drogach o nawierzchni utwardzonej odwóz ziemi na odległość do 5 km 385*4 m ,000 (1+4) razem m ,000 Chodniki z kostki brukowej betonowej grubości 8cm na podsypce cementowo-piaskowej wypełnieniem spoin piaskiem 550 m2 550,000 razem m2 550,000 Podbudowy z kruszyw naturalnych, warstwa górna, grubość warstwy po zagęszczeniu 15cm m2 550,900 Krawężniki betonowe wystające o wymiarach 15x30cm, z wykonaniem ławy betonowej, na podsypce cementowo-piaskowej m 200,000 Ułożenie geosyntetyku m2 550,900 Warstwa odcinająca zagęszczana mechanicznie o grubości po zagęszczeniu 15cm -grubość warstwy 35 cm m2 550,900 Ułożenie geowłókniny 550,90 m2 550,900 razem m2 550, WYWÓZ I DOWÓZ ZIEMI Roboty ziemne w gruncie kategorii I-III wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,40m3 z transportem urobku samochodami samowyładowczymi na odległość do 1km, lecz z ziemi uprzednio zmagazynowanej w hałdach - ODWÓZ ZIEMI m ,790 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości transportu gruntu kategorii III-IV samochodami samowyładowczymi do 5t na odległość ponad 1km po drogach utwardzonych m ,790 Roboty ziemne w gruncie kategorii I-III wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,40m3 z transportem urobku samochodami samowyładowczymi na odległość do 1km, lecz z ziemi uprzednio zmagazynowanej w hałdach -DOWÓZ ZIEMI NA NASYP m3 49,260 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości transportu gruntu kategorii III-IV samochodami samowyładowczymi do 5t na odległość ponad 1km po drogach utwardzonych m3 49, ZIELEŃ Roboty ziemne w gruncie kategorii I-III wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,40m3 z transportem urobku samochodami samowyładowczymi na odległość do 1km, lecz z ziemi uprzednio zmagazynowanej w hałdach - dowóz humusu m3 19,070 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości transportu gruntu kategorii III-IV samochodami samowyładowczymi do 5t na odległość ponad 1km po drogach utwardzonych 19,07*8 m3 152,560 razem m3 152,560 Ręczne plantowanie powierzchni gruntu rodzimego kategorii IV m ,500 Ręczne rozścielenie ziemi urodzajnej z transportem taczkami na terenie płaskim m3 19,070 Ręczne wykonanie trawników dywanowych siewem z nawożeniem w gruncie kategorii IV m ,500

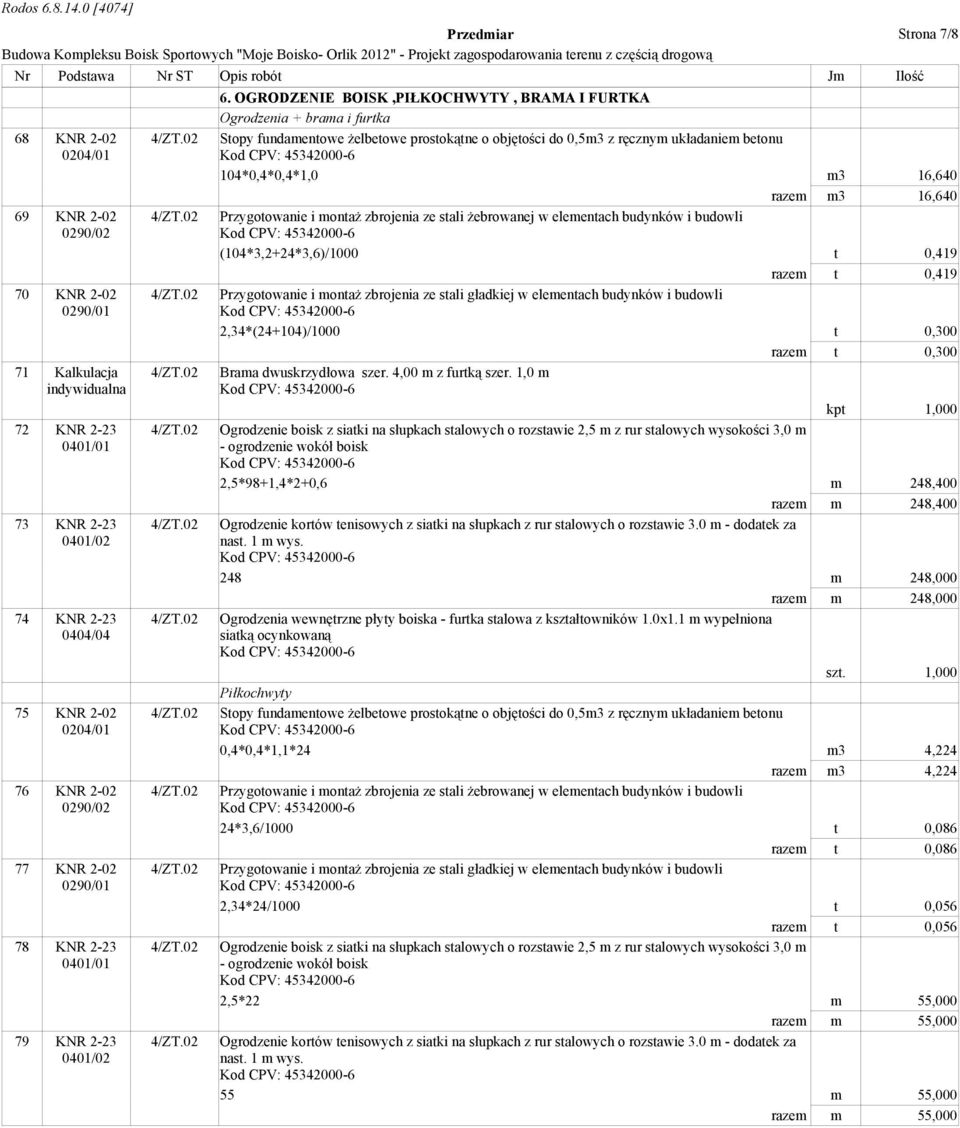

8 Przedmiar Strona 7/8 68 KNR /01 69 KNR /02 70 KNR /01 71 Kalkulacja 72 KNR /01 73 KNR /02 74 KNR /04 75 KNR /01 76 KNR /02 77 KNR /01 78 KNR /01 79 KNR /02 6. OGRODZENIE BOISK,PIŁKOCHWYTY, BRAMA I FURTKA Ogrodzenia + brama i furtka Stopy fundamentowe żelbetowe prostokątne o objętości do 0,5m3 z ręcznym układaniem betonu 104*0,4*0,4*1,0 m3 16,640 razem m3 16,640 Przygotowanie i montaż zbrojenia ze stali żebrowanej w elementach budynków i budowli (104*3,2+24*3,6)/1000 t 0,419 razem t 0,419 Przygotowanie i montaż zbrojenia ze stali gładkiej w elementach budynków i budowli 2,34*(24+104)/1000 t 0,300 razem t 0,300 Brama dwuskrzydłowa szer. 4,00 m z furtką szer. 1,0 m kpt 1,000 Ogrodzenie boisk z siatki na słupkach stalowych o rozstawie 2,5 m z rur stalowych wysokości 3,0 m - ogrodzenie wokół boisk 2,5*98+1,4*2+0,6 m 248,400 razem m 248,400 Ogrodzenie kortów tenisowych z siatki na słupkach z rur stalowych o rozstawie 3.0 m - dodatek za nast. 1 m wys. 248 m 248,000 razem m 248,000 Ogrodzenia wewnętrzne płyty boiska - furtka stalowa z kształtowników 1.0x1.1 m wypełniona siatką ocynkowaną szt. 1,000 Piłkochwyty Stopy fundamentowe żelbetowe prostokątne o objętości do 0,5m3 z ręcznym układaniem betonu 0,4*0,4*1,1*24 m3 4,224 razem m3 4,224 Przygotowanie i montaż zbrojenia ze stali żebrowanej w elementach budynków i budowli 24*3,6/1000 t 0,086 razem t 0,086 Przygotowanie i montaż zbrojenia ze stali gładkiej w elementach budynków i budowli 2,34*24/1000 t 0,056 razem t 0,056 Ogrodzenie boisk z siatki na słupkach stalowych o rozstawie 2,5 m z rur stalowych wysokości 3,0 m - ogrodzenie wokół boisk 2,5*22 m 55,000 razem m 55,000 Ogrodzenie kortów tenisowych z siatki na słupkach z rur stalowych o rozstawie 3.0 m - dodatek za nast. 1 m wys. 55 m 55,000 razem m 55,000

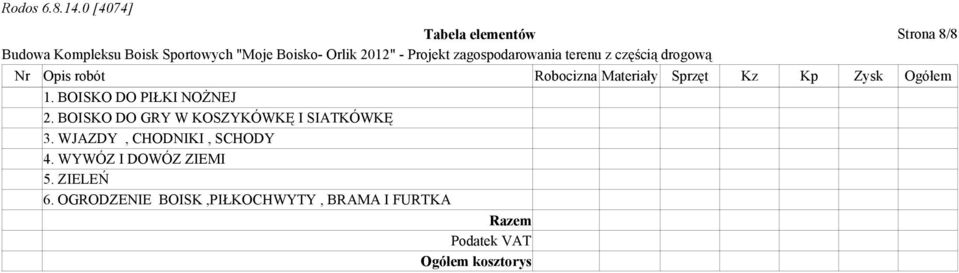

9 Tabela elementów Strona 8/8 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem 1. BOISKO DO PIŁKI NOŻNEJ 2. BOISKO DO GRY W KOSZYKÓWKĘ I SIATKÓWKĘ 3. WJAZDY, CHODNIKI, SCHODY 4. WYWÓZ I DOWÓZ ZIEMI 5. ZIELEŃ 6. OGRODZENIE BOISK,PIŁKOCHWYTY, BRAMA I FURTKA Razem Podatek VAT Ogółem kosztorys
