P R Z E D M I A R R O B Ó T

Transkrypt

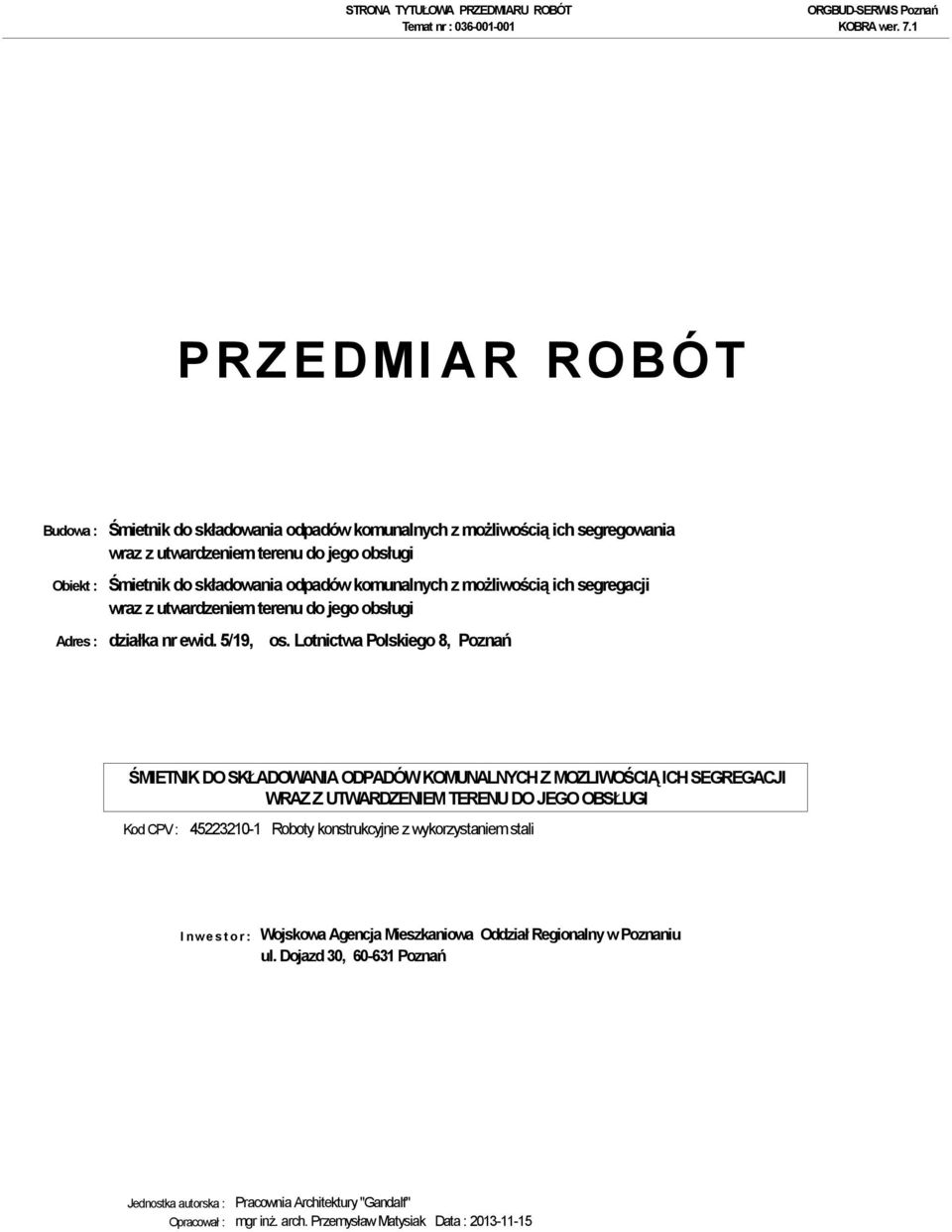

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Śmietnik do składowania odpadów komunalnych z możliwością ich segregowania Obiekt : Śmietnik do składowania odpadów komunalnych z możliwością ich segregacji Adres : działka nr ewid. 5/19, os. Lotnictwa Polskiego 8, Poznań Kod CPV : Roboty konstrukcyjne z wykorzystaniem stali I n w e s t o r : Wojskowa Agencja Mieszkaniowa Oddział Regionalny w Poznaniu ul. Dojazd 30, Poznań Jednostka autorska : Pracownia Architektury "Gandalf" Opracował : mgr inż. arch. Przemysław Matysiak Data :

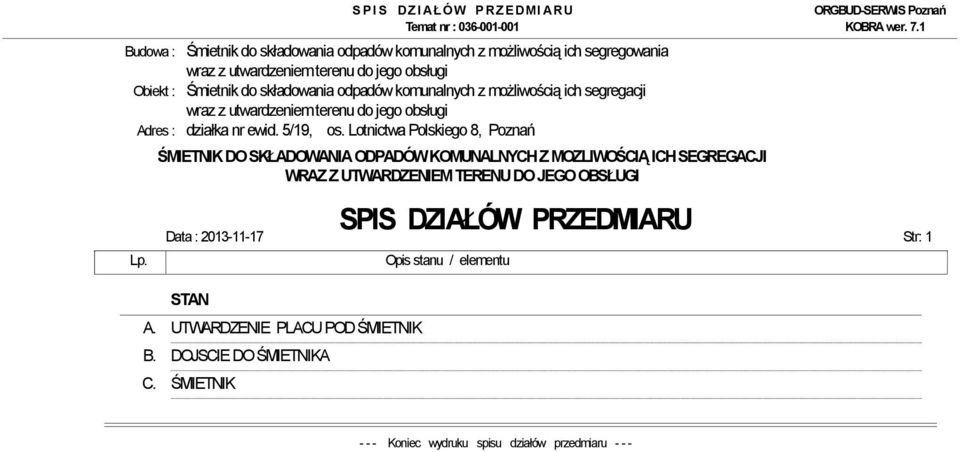

2 S P I S D Z I A Ł Ó W P R Z E D M I A R U Budowa : Śmietnik do składowania odpadów komunalnych z możliwością ich segregowania Obiekt : Śmietnik do składowania odpadów komunalnych z możliwością ich segregacji Adres : działka nr ewid. 5/19, os. Lotnictwa Polskiego 8, Poznań Lp. SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 STAN A. UTWARDZENIE PLACU POD ŚMIETNIK B. DOJSCIE DO ŚMIETNIKA C. ŚMIETNIK Opis stanu / elementu Koniec wydruku spisu działów przedmiaru - - -

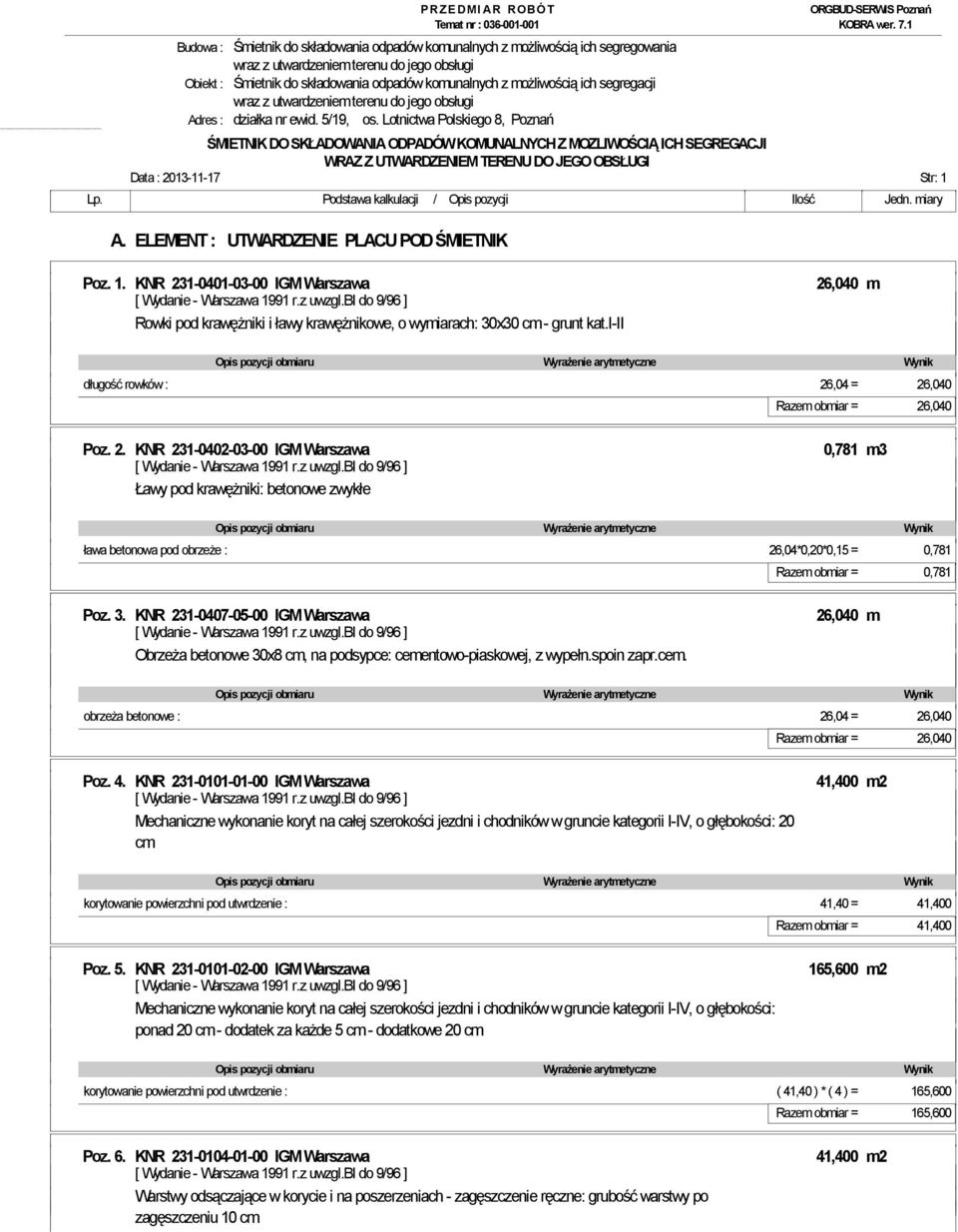

3 Budowa : Śmietnik do składowania odpadów komunalnych z możliwością ich segregowania Obiekt : Śmietnik do składowania odpadów komunalnych z możliwością ich segregacji Adres : działka nr ewid. 5/19, os. Lotnictwa Polskiego 8, Poznań Data : Str: 1 A. ELEMENT : UTWARDZENIE PLACU POD ŚMIETNIK Poz. 1. KNR IGM Warszawa 26,040 m Rowki pod krawężniki i ławy krawężnikowe, o wymiarach: 30x30 cm - grunt kat.i-ii długość rowków : 26,04 = 26,040 Razem obmiar = 26,040 Poz. 2. KNR IGM Warszawa 0,781 m3 Ławy pod krawężniki: betonowe zwykłe ława betonowa pod obrzeże : 26,04*0,20*0,15 = 0,781 Razem obmiar = 0,781 Poz. 3. KNR IGM Warszawa 26,040 m Obrzeża betonowe 30x8 cm, na podsypce: cementowo-piaskowej, z wypełn.spoin zapr.cem. obrzeża betonowe : 26,04 = 26,040 Razem obmiar = 26,040 Poz. 4. KNR IGM Warszawa 41,400 m2 Mechaniczne wykonanie koryt na całej szerokości jezdni i chodników w gruncie kategorii I-IV, o głębokości: 20 cm korytowanie powierzchni pod utwrdzenie : 41,40 = 41,400 Poz. 5. KNR IGM Warszawa 165,600 m2 Mechaniczne wykonanie koryt na całej szerokości jezdni i chodników w gruncie kategorii I-IV, o głębokości: ponad 20 cm - dodatek za każde 5 cm - dodatkowe 20 cm korytowanie powierzchni pod utwrdzenie : ( 41,40 ) * ( 4 ) = 165,600 Razem obmiar = 165,600 Poz. 6. KNR IGM Warszawa 41,400 m2 Warstwy odsączające w korycie i na poszerzeniach - zagęszczenie ręczne: grubość warstwy po zagęszczeniu 10 cm

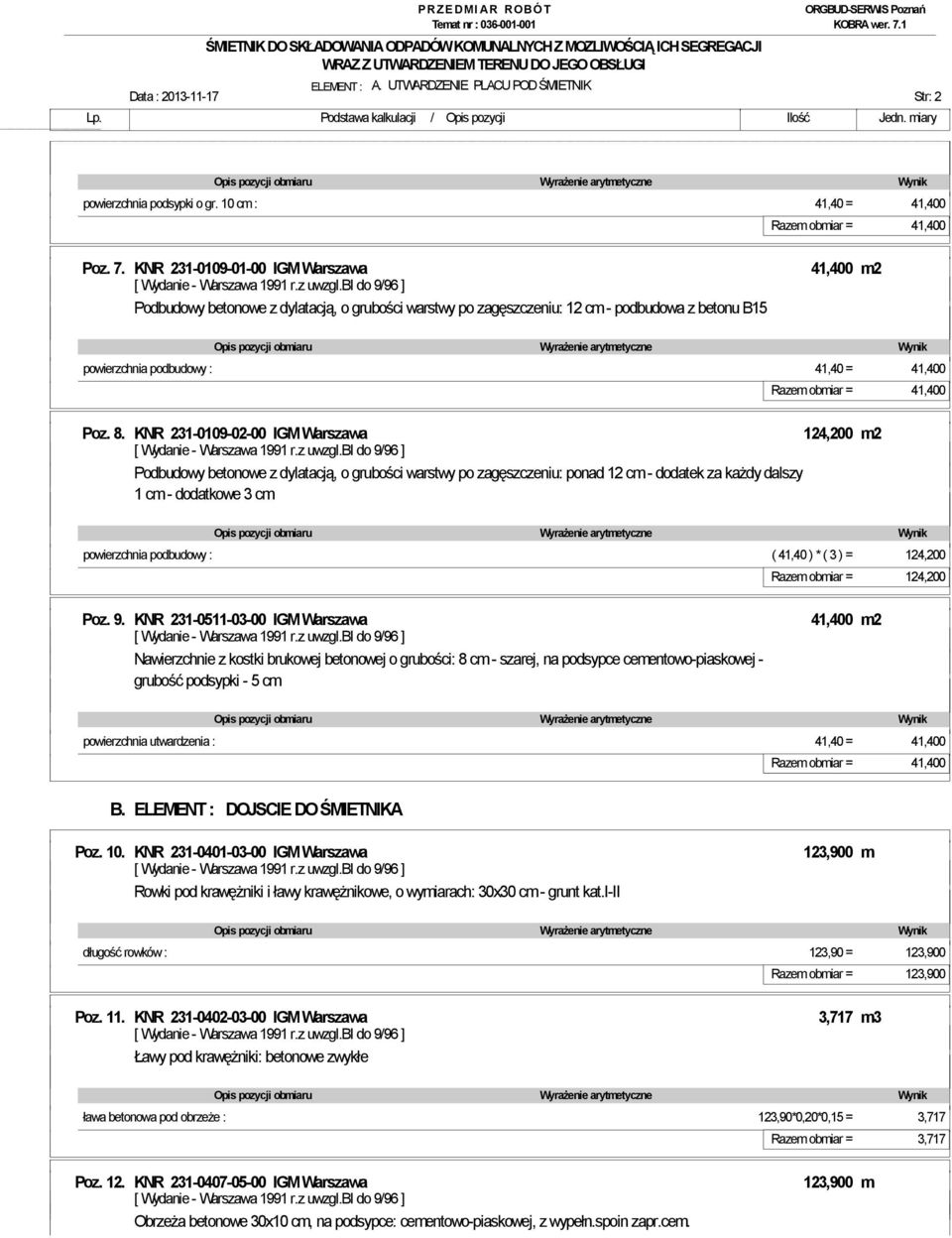

4 ELEMENT : A. UTWARDZENIE PLACU POD ŚMIETNIK Data : Str: 2 powierzchnia podsypki o gr. 10 cm : 41,40 = 41,400 Poz. 7. KNR IGM Warszawa 41,400 m2 Podbudowy betonowe z dylatacją, o grubości warstwy po zagęszczeniu: 12 cm - podbudowa z betonu B15 powierzchnia podbudowy : 41,40 = 41,400 Poz. 8. KNR IGM Warszawa 124,200 m2 Podbudowy betonowe z dylatacją, o grubości warstwy po zagęszczeniu: ponad 12 cm - dodatek za każdy dalszy 1 cm - dodatkowe 3 cm powierzchnia podbudowy : ( 41,40 ) * ( 3 ) = 124,200 Razem obmiar = 124,200 Poz. 9. KNR IGM Warszawa 41,400 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej - grubość podsypki - 5 cm powierzchnia utwardzenia : 41,40 = 41,400 B. ELEMENT : DOJSCIE DO ŚMIETNIKA Poz. 10. KNR IGM Warszawa 123,900 m Rowki pod krawężniki i ławy krawężnikowe, o wymiarach: 30x30 cm - grunt kat.i-ii długość rowków : 123,90 = 123,900 Razem obmiar = 123,900 Poz. 11. KNR IGM Warszawa 3,717 m3 Ławy pod krawężniki: betonowe zwykłe ława betonowa pod obrzeże : 123,90*0,20*0,15 = 3,717 Razem obmiar = 3,717 Poz. 12. KNR IGM Warszawa 123,900 m Obrzeża betonowe 30x10 cm, na podsypce: cementowo-piaskowej, z wypełn.spoin zapr.cem.

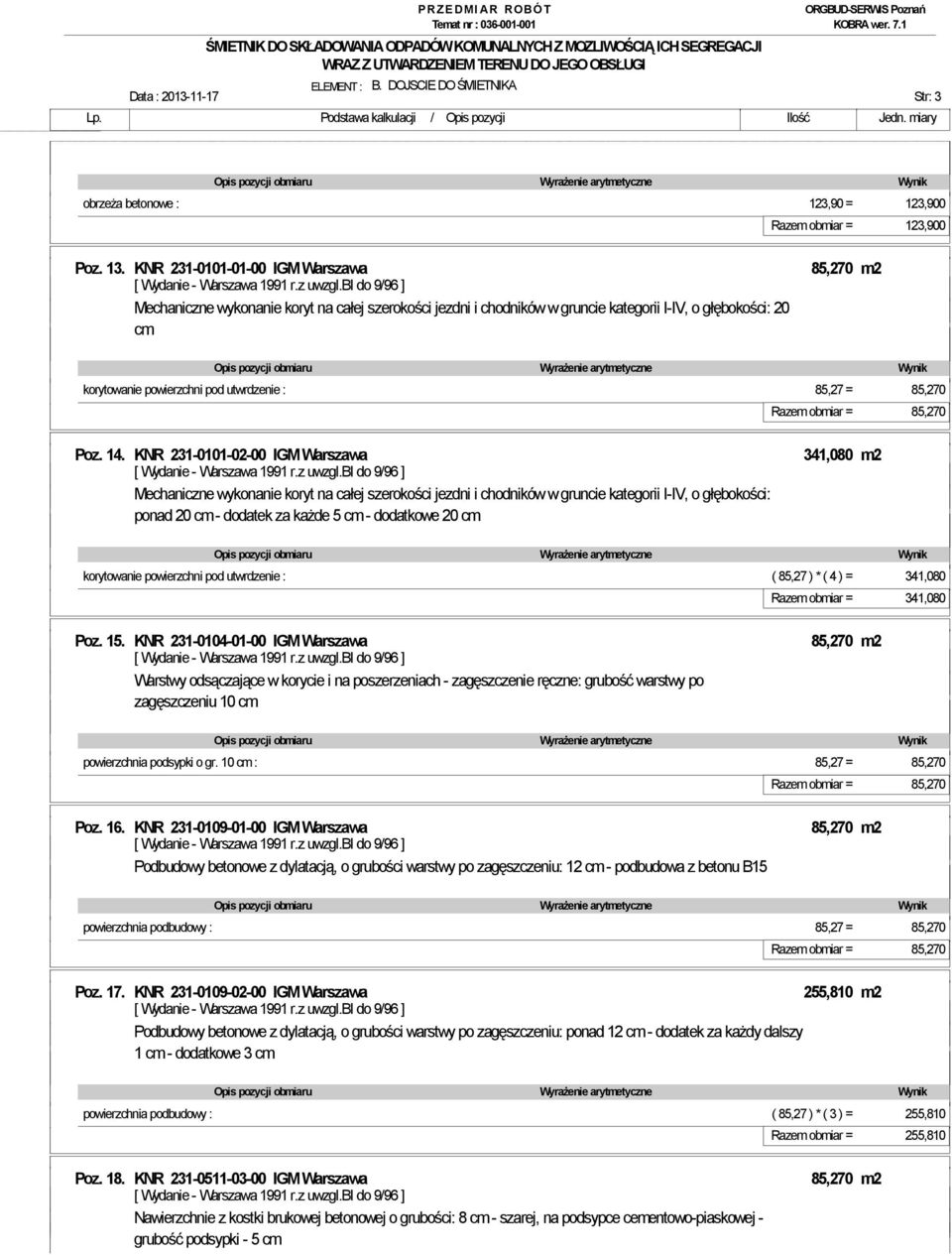

5 ELEMENT : B. DOJSCIE DO ŚMIETNIKA Data : Str: 3 obrzeża betonowe : 123,90 = 123,900 Razem obmiar = 123,900 Poz. 13. KNR IGM Warszawa 85,270 m2 Mechaniczne wykonanie koryt na całej szerokości jezdni i chodników w gruncie kategorii I-IV, o głębokości: 20 cm korytowanie powierzchni pod utwrdzenie : 85,27 = 85,270 Poz. 14. KNR IGM Warszawa 341,080 m2 Mechaniczne wykonanie koryt na całej szerokości jezdni i chodników w gruncie kategorii I-IV, o głębokości: ponad 20 cm - dodatek za każde 5 cm - dodatkowe 20 cm korytowanie powierzchni pod utwrdzenie : ( 85,27 ) * ( 4 ) = 341,080 Razem obmiar = 341,080 Poz. 15. KNR IGM Warszawa 85,270 m2 Warstwy odsączające w korycie i na poszerzeniach - zagęszczenie ręczne: grubość warstwy po zagęszczeniu 10 cm powierzchnia podsypki o gr. 10 cm : 85,27 = 85,270 Poz. 16. KNR IGM Warszawa 85,270 m2 Podbudowy betonowe z dylatacją, o grubości warstwy po zagęszczeniu: 12 cm - podbudowa z betonu B15 powierzchnia podbudowy : 85,27 = 85,270 Poz. 17. KNR IGM Warszawa 255,810 m2 Podbudowy betonowe z dylatacją, o grubości warstwy po zagęszczeniu: ponad 12 cm - dodatek za każdy dalszy 1 cm - dodatkowe 3 cm powierzchnia podbudowy : ( 85,27 ) * ( 3 ) = 255,810 Razem obmiar = 255,810 Poz. 18. KNR IGM Warszawa 85,270 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej - grubość podsypki - 5 cm

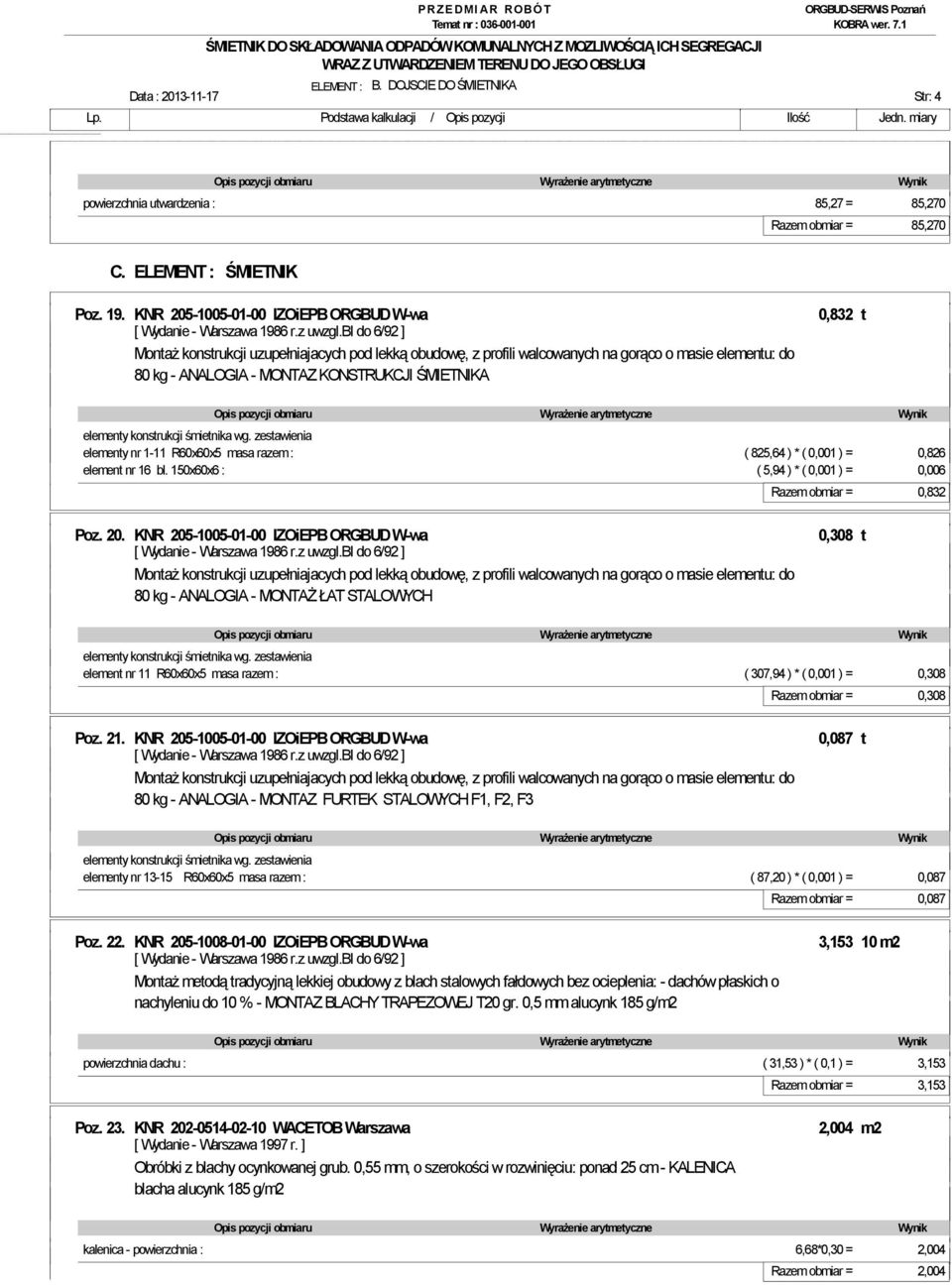

6 ELEMENT : B. DOJSCIE DO ŚMIETNIKA Data : Str: 4 powierzchnia utwardzenia : 85,27 = 85,270 C. ELEMENT : ŚMIETNIK Poz. 19. KNR IZOiEPB ORGBUD W-wa 0,832 t Montaż konstrukcji uzupełniajacych pod lekką obudowę, z profili walcowanych na gorąco o masie elementu: do 80 kg - ANALOGIA - MONTAZ KONSTRUKCJI ŚMIETNIKA elementy konstrukcji śmietnika wg. zestawienia elementy nr 1-11 R60x60x5 masa razem : ( 825,64 ) * ( 0,001 ) = 0,826 element nr 16 bl. 150x60x6 : ( 5,94 ) * ( 0,001 ) = 0,006 Razem obmiar = 0,832 Poz. 20. KNR IZOiEPB ORGBUD W-wa 0,308 t Montaż konstrukcji uzupełniajacych pod lekką obudowę, z profili walcowanych na gorąco o masie elementu: do 80 kg - ANALOGIA - MONTAŻ ŁAT STALOWYCH elementy konstrukcji śmietnika wg. zestawienia element nr 11 R60x60x5 masa razem : ( 307,94 ) * ( 0,001 ) = 0,308 Razem obmiar = 0,308 Poz. 21. KNR IZOiEPB ORGBUD W-wa 0,087 t Montaż konstrukcji uzupełniajacych pod lekką obudowę, z profili walcowanych na gorąco o masie elementu: do 80 kg - ANALOGIA - MONTAZ FURTEK STALOWYCH F1, F2, F3 elementy konstrukcji śmietnika wg. zestawienia elementy nr R60x60x5 masa razem : ( 87,20 ) * ( 0,001 ) = 0,087 Razem obmiar = 0,087 Poz. 22. KNR IZOiEPB ORGBUD W-wa 3, m2 Montaż metodą tradycyjną lekkiej obudowy z blach stalowych fałdowych bez ocieplenia: - dachów płaskich o nachyleniu do 10 % - MONTAZ BLACHY TRAPEZOWEJ T20 gr. 0,5 mm alucynk 185 g/m2 powierzchnia dachu : ( 31,53 ) * ( 0,1 ) = 3,153 Razem obmiar = 3,153 Poz. 23. KNR WACETOB Warszawa 2,004 m2 [ Wydanie - Warszawa 1997 r. ] Obróbki z blachy ocynkowanej grub. 0,55 mm, o szerokości w rozwinięciu: ponad 25 cm - KALENICA blacha alucynk 185 g/m2 kalenica - powierzchnia : 6,68*0,30 = 2,004 Razem obmiar = 2,004

7 ELEMENT : C. ŚMIETNIK Data : Str: 5 Poz. 24. KNR WACETOB Warszawa 40,320 m2 [ Wydanie - Warszawa 1992 r. ] Montaż metodą tradycyjną lekkiej obudowy ścian, z blach stalowych fałdowych: - bez ocieplenia- ANALOGIA MONTAZ PANELI - SIATKA PPS, DRUT o5mm, oczka 50 mm powierzchnia paneli : 40,32 = 40,320 Razem obmiar = 40, Koniec wydruku przedmiaru ---
