1 1 PROJEKT OGRODZENIA WOKÓŁ POSESJI MIEJSKIEGO OŚRODKA POMOCY SPOŁECZNEJ BUDYNKU PRZY UL.ŚWIDNICKIEJ 35A W KATOWICACH. Obiekt: BUDYNEK SWIDNICKA 35A Inwestor: MIEJSKI OSRODEK POMOCY SPOŁECZNEJ W KATOWICACH Projektant: KINGMAR Sp. Z o.o. mgr inż. Mariusz Zemła Data opracowania: MARZEC 2018 r.

2 2 SPIS TREŚCI I. CZĘŚĆ OPISOWA Strona tytułowa Zawartość opracowania Opis techniczny II. CZĘŚĆ GRAFICZNA Mapa sytuacyjno-wysokościowa skala 1 : 500 (schemat rozstawu słupków ogrodzeniowych) Rysunek 2 schemat przęsła Rysunek 3 schemat bramy Rysunek 4 schemat furtek III DOKUMENTACJA ZDJECIOWA ISTNIEJACEGO OGRODZENIA III. CZĘŚĆ FORMALNA Uprawnienia Izba

3 3 OPIS TECHNICZNY 1. Dane ogólne 1.1. Temat opracowania Tematem niniejszego opracowania jest projekt budowlany wymiany istniejącego ogrodzenia Obiektu MOPS przy ul. Świdnickiej 35a w Katowicach. Ogrodzenie nowe zostało zaprojektowane po obrysie starego, które ulegnie rozbiórce Adres inwestycji Katowice ul.świdnicka 35a 1.2. Inwestor MIEJSKI OŚRODEK POMOCY SPOŁECZNEJ W KATOWICACH ul. Jagiellońska Podstawa prawna Zlecenie Podstawy merytoryczne - mapa sytuacyjna obejmująca m.in. działkę na, której projektowane jest ogrodzenie - oględziny stanu istniejącego - ustalenia z Inwestorem 2. Opis stanu istniejącego ogrodzenia. Przedmiotowa działka ze wszystkich stron jest on otoczona ogrodzeniem wykonanym z przęseł stalowych, przymocowanych do słupków stalowych, zakotwionych w podwalinie betonowo ceglanej o szerokości 20 cm i zmiennej wysokości wahającej się od 0-35 cm od poziomu ternu. Wymiary przęsła to 250 cm szerokości i 160 cm wysokości w ogrodzeniu wbudowana jest stalowa brama wjazdowa oraz 2 furtki. 3. Roboty rozbiórkowe. Istniejące ogrodzenie należy rozebrać. Roboty rozbiórkowe należy rozpocząć od zabezpieczenia terenu i demontażu bramy wjazdowej, furtek oraz stalowych przęseł, do demontażu przeznaczone są także stalowe słupki ogrodzenia. Przęsła i słupki należy przekazać do utylizacji(odzysku) Istniejący (cokół) betonowy oraz słupki z cegieł murowane należy rozebrać oraz rozebrać również fundament betonowy do poziomu gruntu rodzimego tak aby można było wykonać nową stopę fundamentową pod słupki bramy wjazdowej oraz furtki oraz zamontować systemowe belki podwalinowe. 4. Opis ogrodzenia.. Plan rozmieszczenia słupków i przęseł ogrodzenia należy sprawdzić w naturze po zamontowaniu skrajnych słupków narożnych. Przed rozpoczęciem robót betonowych, fundamentowych grunt nienośny należy zastąpić piaskiem zagęszczonym do stopnia IS > 0,95.

4 4 Rys.2 Schemat przęsła ogrodzeniowego 1- Przęsło panelowe 2- Słupek ogrodzeniowy 3- Obejma mocująca 4- Łącznik belek podwalinowych, belka podwalinowa 4.1. Przęsła i słupki stalowe. Zaprojektowano słupki ogrodzeniowe z kwadratowych profili zamkniętych 60x40x3 mm deklowanych od góry w sposób trwały. Projektowane stalowe słupki ogrodzeniowe będą rozmieszczone w miejscach jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia, rys nr 1. Przęsła ogrodzenia zaprojektowane jako panelowe. Szczegółowy widok typowego przęsła pokazany jest na rysunku Nr 2. Przęsła które będą pełnić funkcję bramy dwuskrzydłowej lub furtki wejściowej wykonać podobnie jak standardowe przęsła Dodatkowo na każdym ze skrzydeł należy przewidzieć opuszczaną nóżkę służącą do blokady położenia skrzydeł na czas jej otwarcia. Zamknięciu furki posłuży zamek wpuszczony w profil furtki oraz obustronna klamka i wkładka z kompletem kluczy. Wszystkie elementy stalowe malowane proszkowo w kolorze zielonym.

5 Ogrodzenie panelowe systemowe typu Fundament należy posadowić na gruncie nośnym rodzimym. Grunt nienośny należy zastąpić piaskiem zagęszczonym do stopnia IS > 0,95. Stopy fundamentowe na słupki stalowe wylewać z betonu B15 (towarowy, z betoniarni). Podczas betonowania zatapiać słupki ogrodzeniowe w rozstawie jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia. Wymiary te należy sprawdzić w naturze bezpośrednio przed rozpoczęciem robót betonowych fundamentowych. Wybór systemu panelowego należy uzgodnić z Inwestorem przed realizacją. TYPY BRAMY DWUSKRZYDŁOWEJ UCHYLNEJ światło wiazdu L = 4.00 m H = 1.80 m Parametry techniczne, opis bramy dwuskrzydłowej - uchylnej: Wypełnienie - panel zgrzewany 200x50x5 mm 5/5 typ - profil zamknięty - 25x25 mm Konstrukcja profil ramy rama - 50x50 / 60x60 mm profil słupa słup dla - 100x100x3.0 mm Opcje zabezpieczenia cynkowanie ogniowe EN-ISO 1461 kolorystyka - zielony RAL Systemy Zamykania wersja manualna manualna blokada otwarcia i zamek

6 6 Rys.3 Schemat bramy dwuskrzydłowej PODMURÓWKA Podmurówka prefabrykowana systemowa Materiał: Beton klasy B-20 (C-16 w/g EUROCODE) o podwyższonej mrozoodporności. Zagęszczony i wibrowany mechanicznie. Elementy składowe podmurówki: 1. stopa nośna, w formie graniastosłupa z wpustami na płyty cokołowe i gniazdem montażowym, gwarantującym monolityczne połączenie słupka przęsłowego ze stopą nośną; 2. płyta cokołowa- wypełnienie przęsłowe, element zbrojony; Zalety zastosowania: system zapewnia łatwość i szybkość montażu bez względu na warunki gruntowe i pogodowe; wysoka jakość i estetyka wyrobu; gniazda montażowe pełnią rolę dylatacji, dzięki czemu podmurówka nie ulega pęknięciom. FURTKI TYPY FURTEK OGRODZENIOWYCH - furtki do ogrodzeń systemowych światło furtki L = 1.00 m, H = 1.8 m Dane techniczne i opis furtek ogrodzeniowych: Wypełnienie F-4W panel zgrzewany 200x50x5 mm 5/5 F-P profil zamknięty - 25x25 mm Konstrukcja profil ramy ramy - 50x50 profil słupa słup 80x80x3.0 Opcje zabezpieczenie cynkowanie ogniowe EN-ISO kolorystyka - zielony RAL Systemy Zamykania wersja manualna zamek Sposoby otwierania furtek ogrodzeniowych: Szczegóły furtek zawias M16/ zawias M16/20-90 zamek

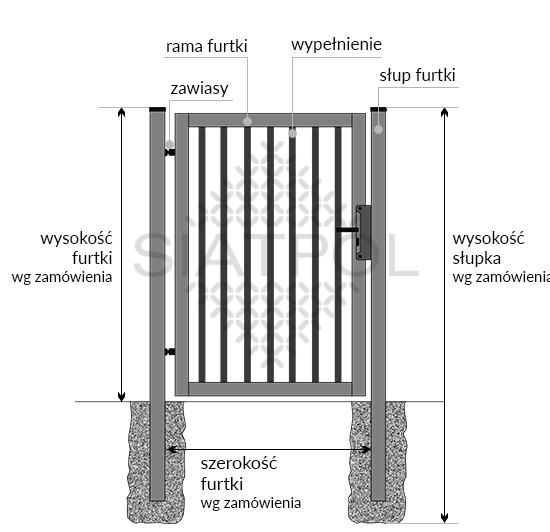

7 7 Rys.4 Schemat furtki 5. Warunki szczegółowe realizacji inwestycji. Ochrona środowiska 5.1.Gospodarka wodno-ściekowa Niniejszy projekt nie zakłada zmian w sposobie odprowadzenia ścieków, wody deszczowej oraz sposobie usuwania odpadów. 5.2.Ochrona gleby Projektowana inwestycja nie pogarsza warunków gruntowych. 5.3.Ochrona atmosfery Projektowana inwestycja nie pogarsza warunków w zakresie ochrony atmosfery. 5.4.Ochrona przed hałasem

8 8 Projektowana inwestycja nie będzie dodatkowym źródłem hałasu. 5.5.Gospodarka drzewostanem Nie przewiduje się zmian w gospodarce drzewostanem. 5.6.Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Inwestycja polegająca na budowie ogrodzenia terenu budynku przy ul.świdnickiej 35 w Katowicach 5.7.bezpieczeństwa i ochrony zdrowia. Wykonawca powinien zwrócić szczególną uwagę na konieczność zastosowania środków ochrony osobistej zabezpieczających pracownika. Wszystkie prace należy prowadzić zgodnie z obowiązującymi przepisami z zakresu bezpieczeństwa i higieny pracy. 5.8.Sposób zagospodarowania z wytworzonymi odpadami. Odpady pochodzące z prac budowlanych zakwalifikowano do grupy: - 17 odpady z budowy, remontów i demontażu obiektów oraz infrastruktury drogowej (włączając glebę i ziemię z terenów zanieczyszczonych) zmieszane odpady z betonu, gruzu ceglanego nie wymagają utylizacji i mogą być wywiezione na wskazane przez wykonawcę wysypisko, wykorzystując do tego wyspecjalizowaną firmę przewozową. 6. Postanowienia końcowe. W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. Wszelkie roboty budowlane winny być prowadzone zgodnie z wiedzą budowlaną. 7.Dokumentacja zdjęciowa istniejącego ogrodzenia

9 Widok istniejącego ogrodzenia od strony ul.świdnickiej 9

10 Widok ogrodzenia od strony bocznej 10
