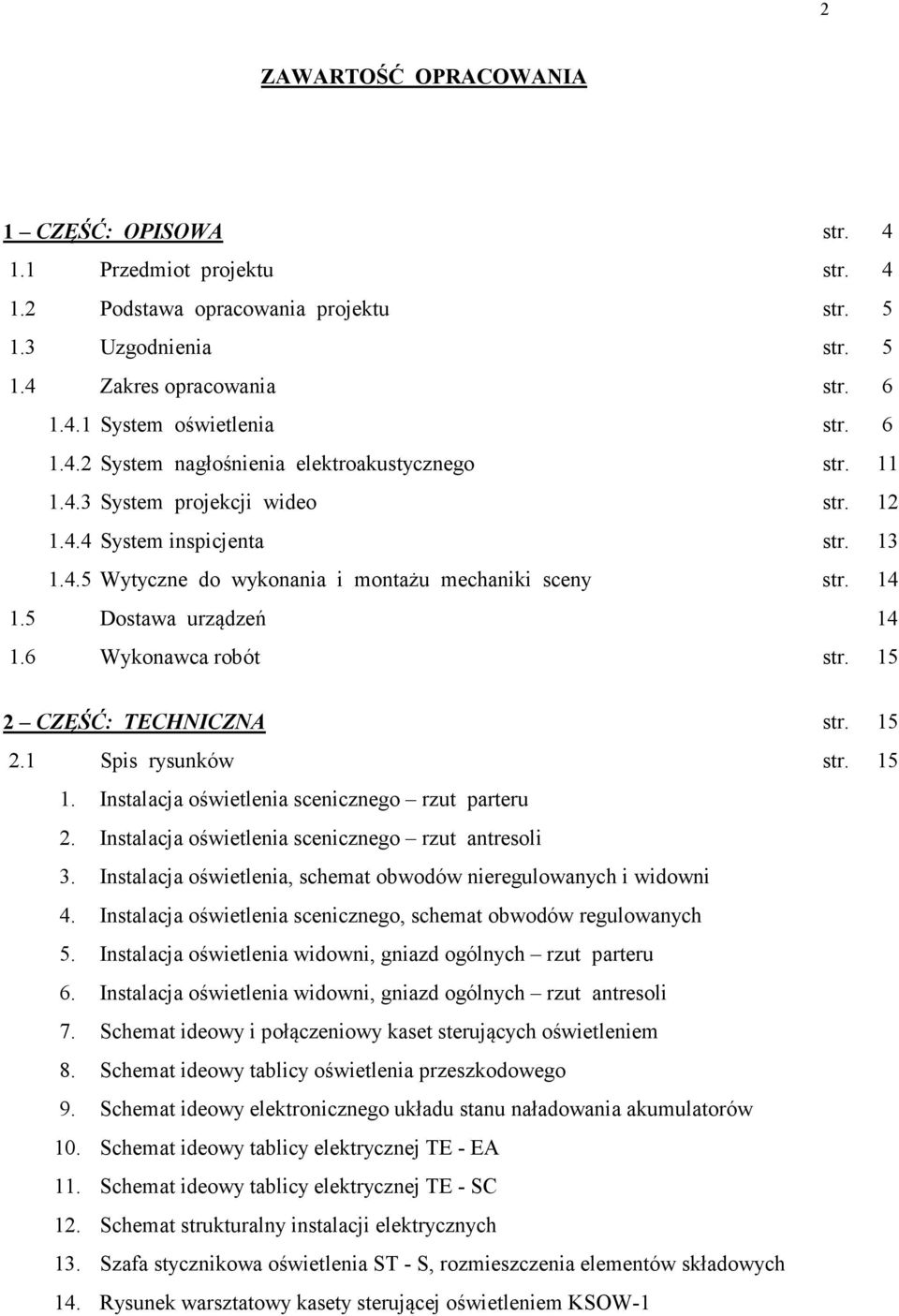

1 2 ZAWARTOŚĆ OPRACOWANIA 1 CZĘŚĆ: OPISOWA str Przedmiot projektu str Podstawa opracowania projektu str Uzgodnienia str Zakres opracowania str System oświetlenia str System nagłośnienia elektroakustycznego str System projekcji wideo str System inspicjenta str Wytyczne do wykonania i montażu mechaniki sceny str Dostawa urządzeń Wykonawca robót str CZĘŚĆ: TECHNICZNA str Spis rysunków str Instalacja oświetlenia scenicznego rzut parteru 2. Instalacja oświetlenia scenicznego rzut antresoli 3. Instalacja oświetlenia, schemat obwodów nieregulowanych i widowni 4. Instalacja oświetlenia scenicznego, schemat obwodów regulowanych 5. Instalacja oświetlenia widowni, gniazd ogólnych rzut parteru 6. Instalacja oświetlenia widowni, gniazd ogólnych rzut antresoli 7. Schemat ideowy i połączeniowy kaset sterujących oświetleniem 8. Schemat ideowy tablicy oświetlenia przeszkodowego 9. Schemat ideowy elektronicznego układu stanu naładowania akumulatorów 10. Schemat ideowy tablicy elektrycznej TE - EA 11. Schemat ideowy tablicy elektrycznej TE - SC 12. Schemat strukturalny instalacji elektrycznych 13. Szafa stycznikowa oświetlenia ST - S, rozmieszczenia elementów składowych 14. Rysunek warsztatowy kasety sterującej oświetleniem KSOW-1

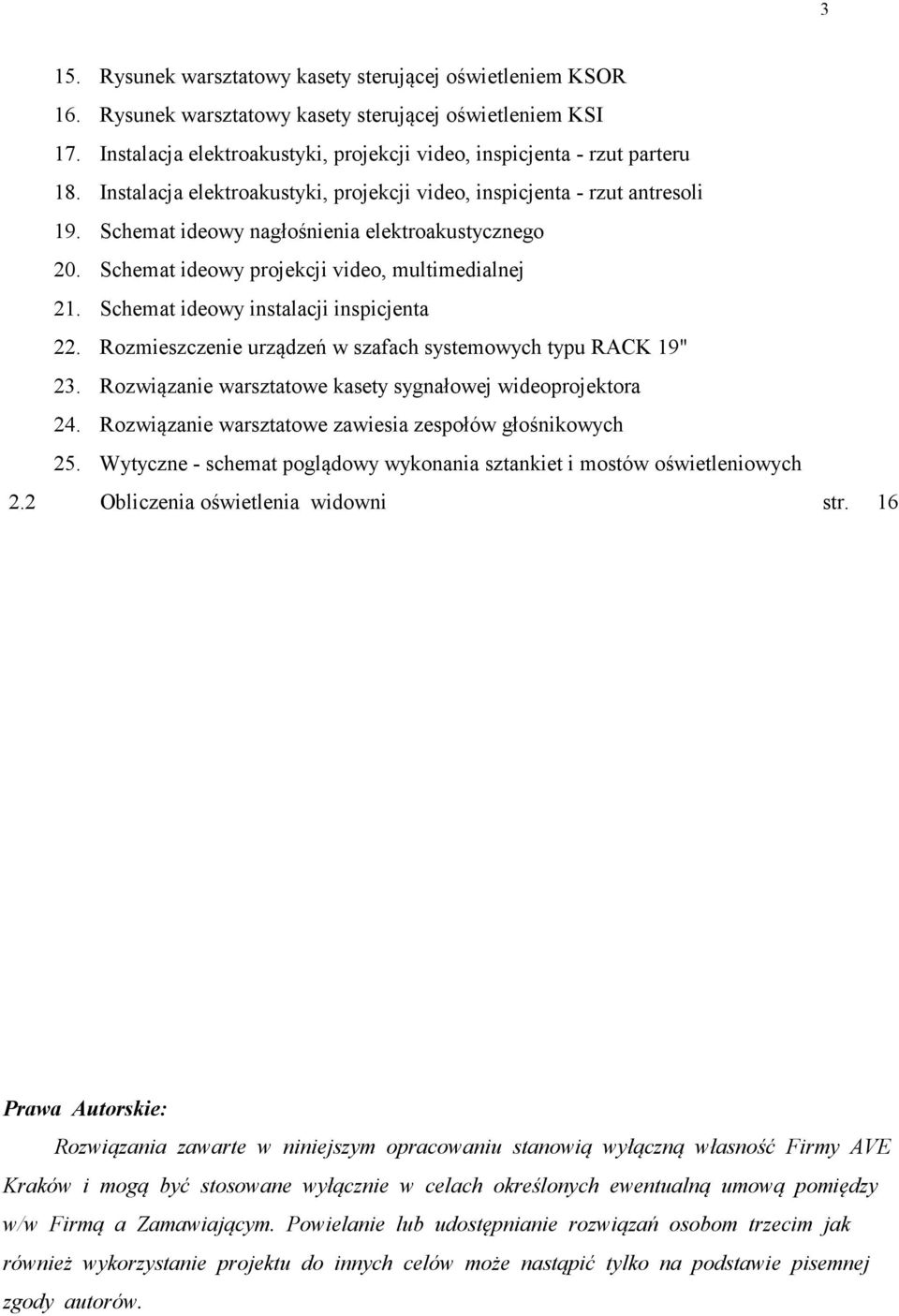

2 3 15. Rysunek warsztatowy kasety sterującej oświetleniem KSOR 16. Rysunek warsztatowy kasety sterującej oświetleniem KSI 17. Instalacja elektroakustyki, projekcji video, inspicjenta - rzut parteru 18. Instalacja elektroakustyki, projekcji video, inspicjenta - rzut antresoli 19. Schemat ideowy nagłośnienia elektroakustycznego 20. Schemat ideowy projekcji video, multimedialnej 21. Schemat ideowy instalacji inspicjenta 22. Rozmieszczenie urządzeń w szafach systemowych typu RACK 19" 23. Rozwiązanie warsztatowe kasety sygnałowej wideoprojektora 24. Rozwiązanie warsztatowe zawiesia zespołów głośnikowych 25. Wytyczne - schemat poglądowy wykonania sztankiet i mostów oświetleniowych 2.2 Obliczenia oświetlenia widowni str. 16 Prawa Autorskie: Rozwiązania zawarte w niniejszym opracowaniu stanowią wyłączną własność Firmy AVE Kraków i mogą być stosowane wyłącznie w celach określonych ewentualną umową pomiędzy w/w Firmą a Zamawiającym. Powielanie lub udostępnianie rozwiązań osobom trzecim jak również wykorzystanie projektu do innych celów może nastąpić tylko na podstawie pisemnej zgody autorów.

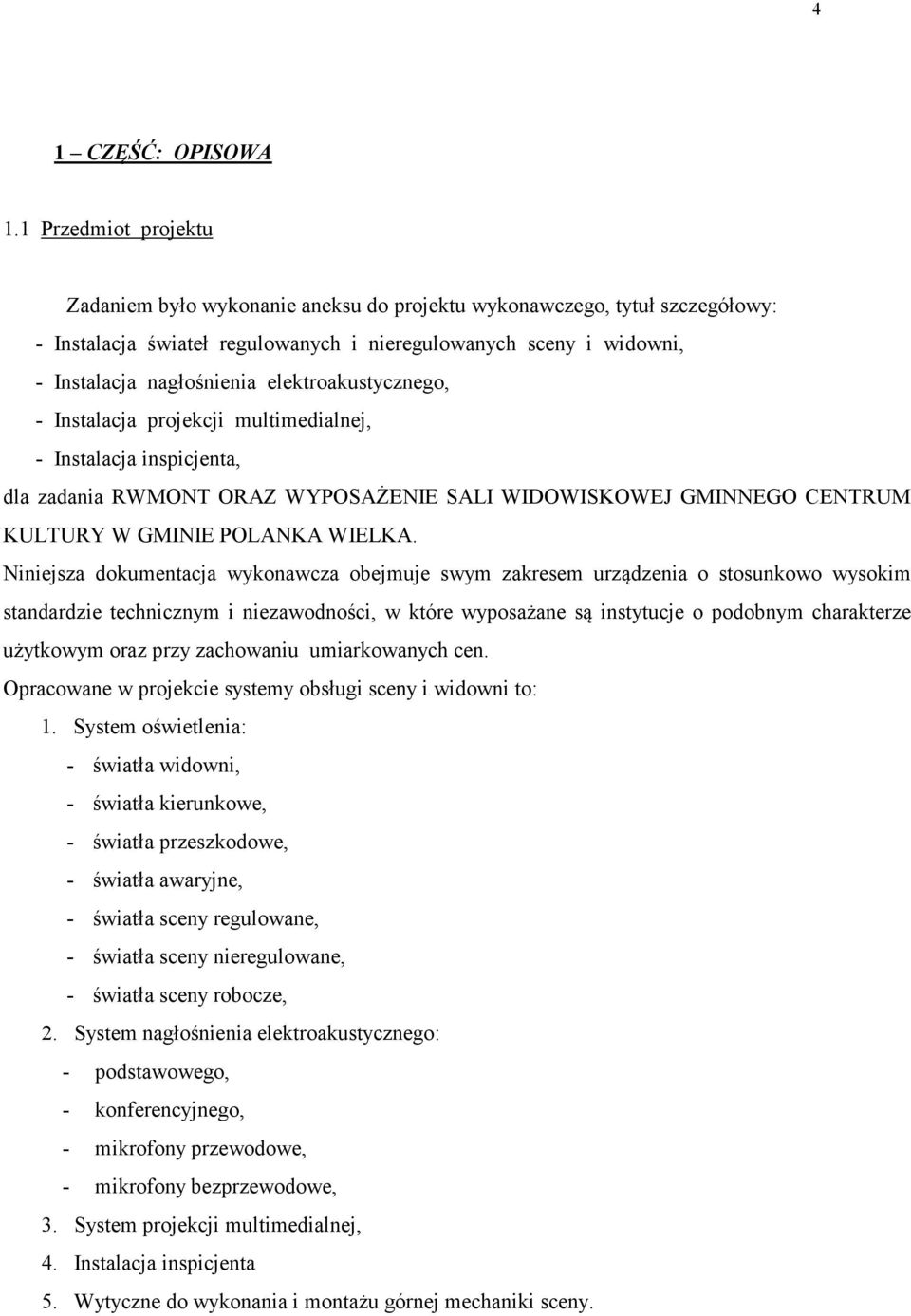

3 4 1 CZĘŚĆ: OPISOWA 1.1 Przedmiot projektu Zadaniem było wykonanie aneksu do projektu wykonawczego, tytuł szczegółowy: - Instalacja świateł regulowanych i nieregulowanych sceny i widowni, - Instalacja nagłośnienia elektroakustycznego, - Instalacja projekcji multimedialnej, - Instalacja inspicjenta, dla zadania RWMONT ORAZ WYPOSAŻENIE SALI WIDOWISKOWEJ GMINNEGO CENTRUM KULTURY W GMINIE POLANKA WIELKA. Niniejsza dokumentacja wykonawcza obejmuje swym zakresem urządzenia o stosunkowo wysokim standardzie technicznym i niezawodności, w które wyposażane są instytucje o podobnym charakterze użytkowym oraz przy zachowaniu umiarkowanych cen. Opracowane w projekcie systemy obsługi sceny i widowni to: 1. System oświetlenia: - światła widowni, - światła kierunkowe, - światła przeszkodowe, - światła awaryjne, - światła sceny regulowane, - światła sceny nieregulowane, - światła sceny robocze, 2. System nagłośnienia elektroakustycznego: - podstawowego, - konferencyjnego, - mikrofony przewodowe, - mikrofony bezprzewodowe, 3. System projekcji multimedialnej, 4. Instalacja inspicjenta 5. Wytyczne do wykonania i montażu górnej mechaniki sceny.

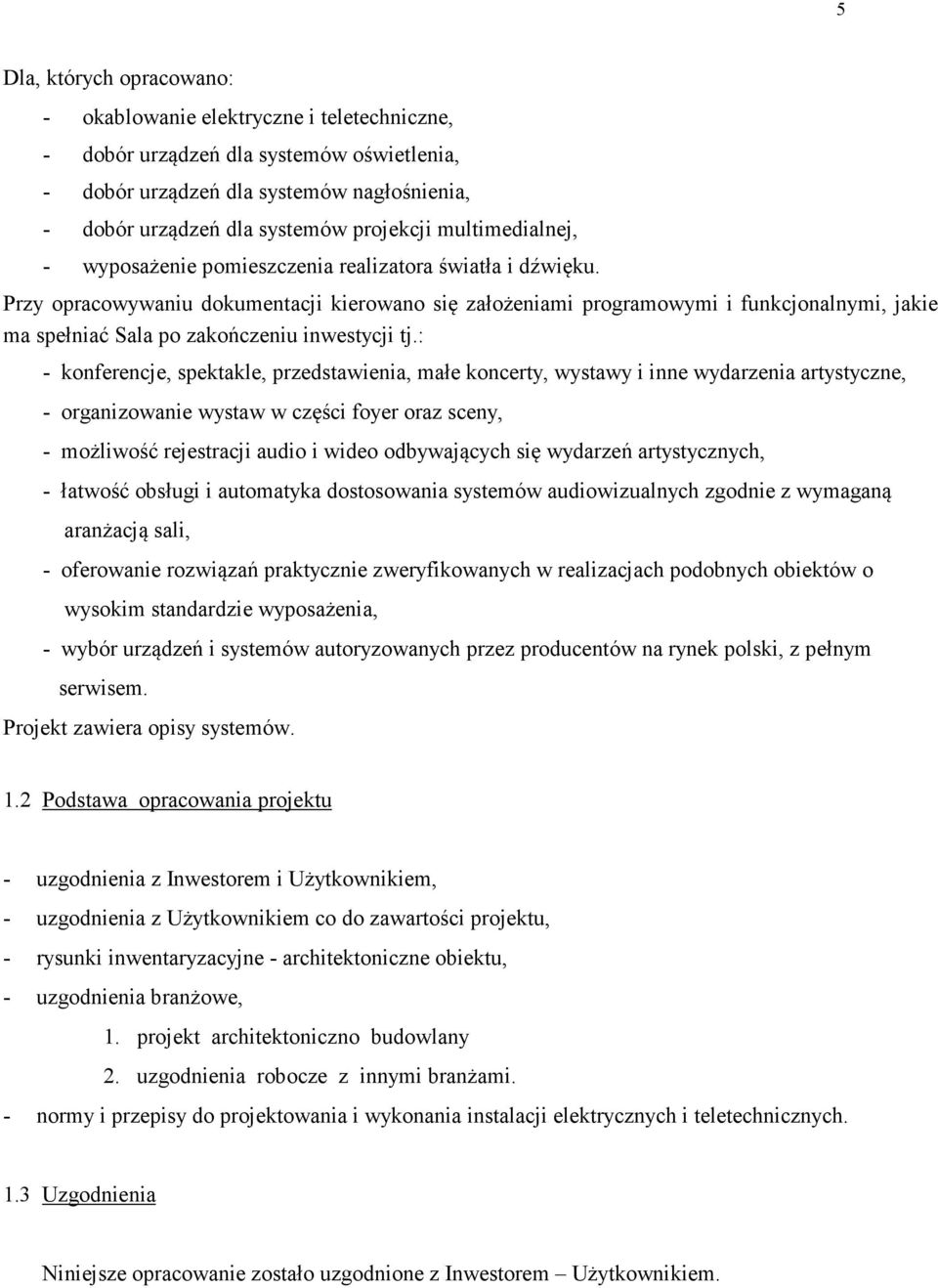

4 5 Dla, których opracowano: - okablowanie elektryczne i teletechniczne, - dobór urządzeń dla systemów oświetlenia, - dobór urządzeń dla systemów nagłośnienia, - dobór urządzeń dla systemów projekcji multimedialnej, - wyposażenie pomieszczenia realizatora światła i dźwięku. Przy opracowywaniu dokumentacji kierowano się założeniami programowymi i funkcjonalnymi, jakie ma spełniać Sala po zakończeniu inwestycji tj.: - konferencje, spektakle, przedstawienia, małe koncerty, wystawy i inne wydarzenia artystyczne, - organizowanie wystaw w części foyer oraz sceny, - możliwość rejestracji audio i wideo odbywających się wydarzeń artystycznych, - łatwość obsługi i automatyka dostosowania systemów audiowizualnych zgodnie z wymaganą aranżacją sali, - oferowanie rozwiązań praktycznie zweryfikowanych w realizacjach podobnych obiektów o wysokim standardzie wyposażenia, - wybór urządzeń i systemów autoryzowanych przez producentów na rynek polski, z pełnym serwisem. Projekt zawiera opisy systemów. 1.2 Podstawa opracowania projektu - uzgodnienia z Inwestorem i Użytkownikiem, - uzgodnienia z Użytkownikiem co do zawartości projektu, - rysunki inwentaryzacyjne - architektoniczne obiektu, - uzgodnienia branżowe, 1. projekt architektoniczno budowlany 2. uzgodnienia robocze z innymi branżami. - normy i przepisy do projektowania i wykonania instalacji elektrycznych i teletechnicznych. 1.3 Uzgodnienia Niniejsze opracowanie zostało uzgodnione z Inwestorem Użytkownikiem.

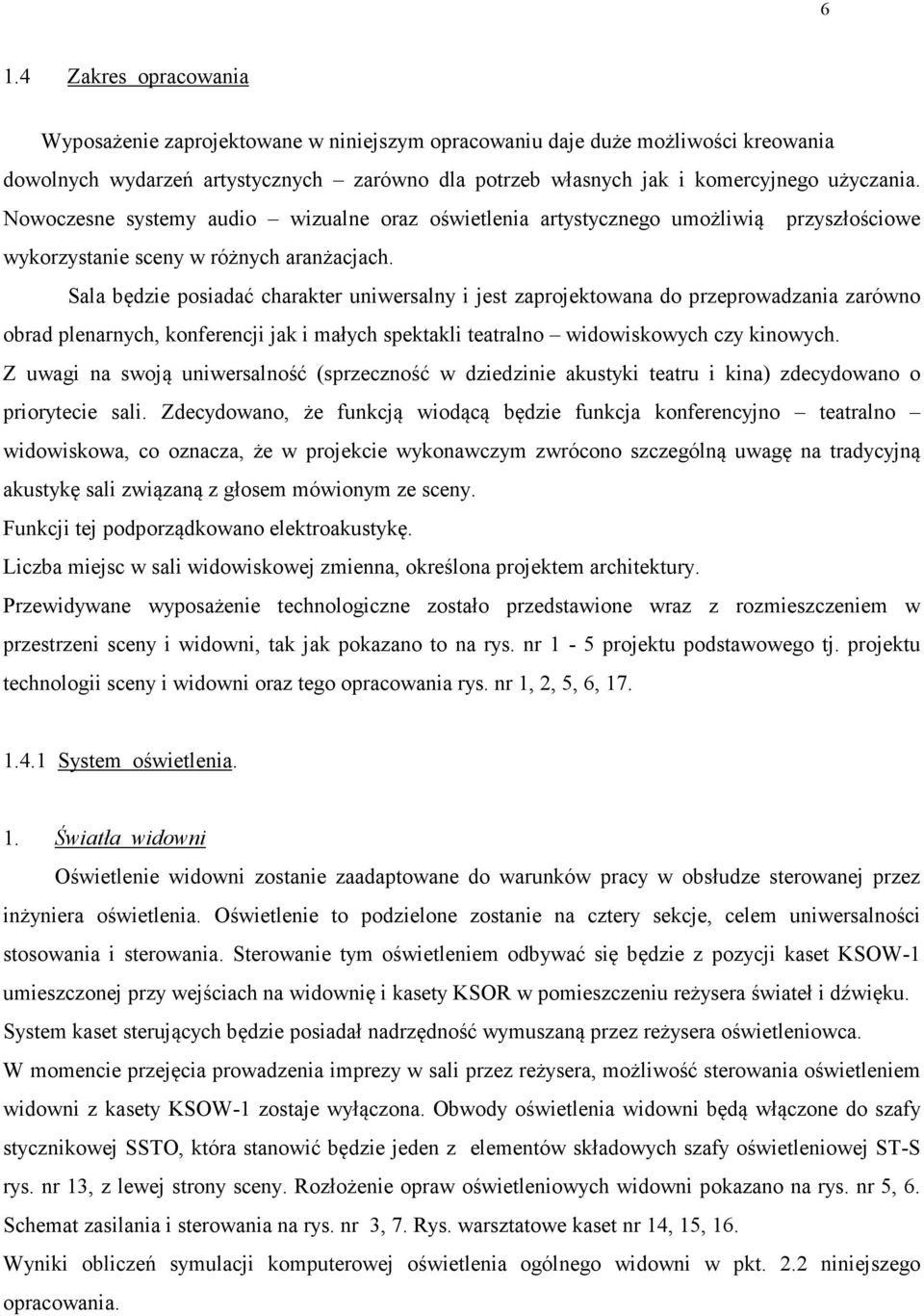

5 6 1.4 Zakres opracowania Wyposażenie zaprojektowane w niniejszym opracowaniu daje duże możliwości kreowania dowolnych wydarzeń artystycznych zarówno dla potrzeb własnych jak i komercyjnego użyczania. Nowoczesne systemy audio wizualne oraz oświetlenia artystycznego umożliwią przyszłościowe wykorzystanie sceny w różnych aranżacjach. Sala będzie posiadać charakter uniwersalny i jest zaprojektowana do przeprowadzania zarówno obrad plenarnych, konferencji jak i małych spektakli teatralno widowiskowych czy kinowych. Z uwagi na swoją uniwersalność (sprzeczność w dziedzinie akustyki teatru i kina) zdecydowano o priorytecie sali. Zdecydowano, że funkcją wiodącą będzie funkcja konferencyjno teatralno widowiskowa, co oznacza, że w projekcie wykonawczym zwrócono szczególną uwagę na tradycyjną akustykę sali związaną z głosem mówionym ze sceny. Funkcji tej podporządkowano elektroakustykę. Liczba miejsc w sali widowiskowej zmienna, określona projektem architektury. Przewidywane wyposażenie technologiczne zostało przedstawione wraz z rozmieszczeniem w przestrzeni sceny i widowni, tak jak pokazano to na rys. nr 1-5 projektu podstawowego tj. projektu technologii sceny i widowni oraz tego opracowania rys. nr 1, 2, 5, 6, System oświetlenia. 1. Światła widowni Oświetlenie widowni zostanie zaadaptowane do warunków pracy w obsłudze sterowanej przez inżyniera oświetlenia. Oświetlenie to podzielone zostanie na cztery sekcje, celem uniwersalności stosowania i sterowania. Sterowanie tym oświetleniem odbywać się będzie z pozycji kaset KSOW-1 umieszczonej przy wejściach na widownię i kasety KSOR w pomieszczeniu reżysera świateł i dźwięku. System kaset sterujących będzie posiadał nadrzędność wymuszaną przez reżysera oświetleniowca. W momencie przejęcia prowadzenia imprezy w sali przez reżysera, możliwość sterowania oświetleniem widowni z kasety KSOW-1 zostaje wyłączona. Obwody oświetlenia widowni będą włączone do szafy stycznikowej SSTO, która stanowić będzie jeden z elementów składowych szafy oświetleniowej ST-S rys. nr 13, z lewej strony sceny. Rozłożenie opraw oświetleniowych widowni pokazano na rys. nr 5, 6. Schemat zasilania i sterowania na rys. nr 3, 7. Rys. warsztatowe kaset nr 14, 15, 16. Wyniki obliczeń symulacji komputerowej oświetlenia ogólnego widowni w pkt. 2.2 niniejszego opracowania.

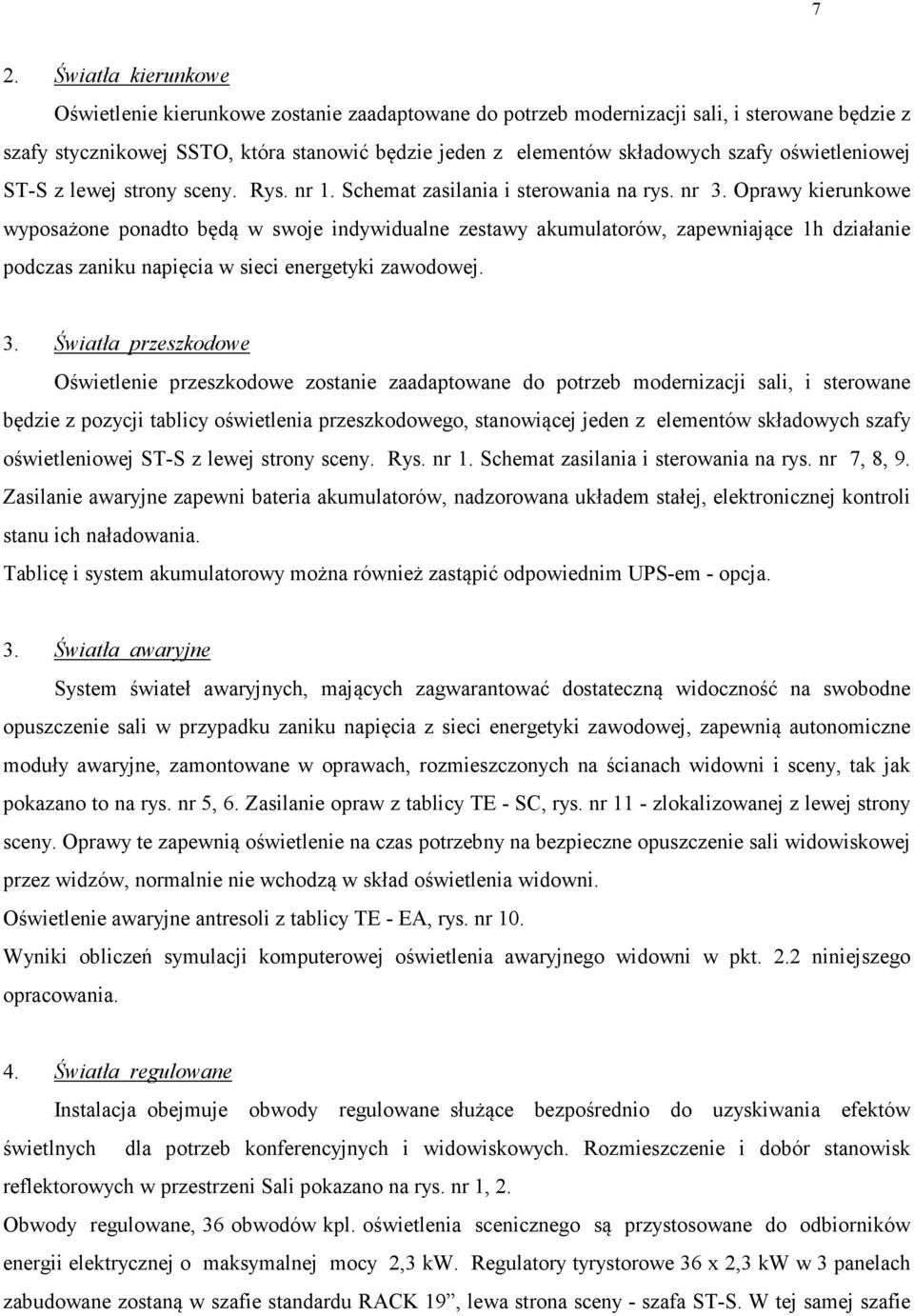

6 7 2. Światła kierunkowe Oświetlenie kierunkowe zostanie zaadaptowane do potrzeb modernizacji sali, i sterowane będzie z szafy stycznikowej SSTO, która stanowić będzie jeden z elementów składowych szafy oświetleniowej ST-S z lewej strony sceny. Rys. nr 1. Schemat zasilania i sterowania na rys. nr 3. Oprawy kierunkowe wyposażone ponadto będą w swoje indywidualne zestawy akumulatorów, zapewniające 1h działanie podczas zaniku napięcia w sieci energetyki zawodowej. 3. Światła przeszkodowe Oświetlenie przeszkodowe zostanie zaadaptowane do potrzeb modernizacji sali, i sterowane będzie z pozycji tablicy oświetlenia przeszkodowego, stanowiącej jeden z elementów składowych szafy oświetleniowej ST-S z lewej strony sceny. Rys. nr 1. Schemat zasilania i sterowania na rys. nr 7, 8, 9. Zasilanie awaryjne zapewni bateria akumulatorów, nadzorowana układem stałej, elektronicznej kontroli stanu ich naładowania. Tablicę i system akumulatorowy można również zastąpić odpowiednim UPS-em - opcja. 3. Światła awaryjne System świateł awaryjnych, mających zagwarantować dostateczną widoczność na swobodne opuszczenie sali w przypadku zaniku napięcia z sieci energetyki zawodowej, zapewnią autonomiczne moduły awaryjne, zamontowane w oprawach, rozmieszczonych na ścianach widowni i sceny, tak jak pokazano to na rys. nr 5, 6. Zasilanie opraw z tablicy TE - SC, rys. nr 11 - zlokalizowanej z lewej strony sceny. Oprawy te zapewnią oświetlenie na czas potrzebny na bezpieczne opuszczenie sali widowiskowej przez widzów, normalnie nie wchodzą w skład oświetlenia widowni. Oświetlenie awaryjne antresoli z tablicy TE - EA, rys. nr 10. Wyniki obliczeń symulacji komputerowej oświetlenia awaryjnego widowni w pkt. 2.2 niniejszego opracowania. 4. Światła regulowane Instalacja obejmuje obwody regulowane służące bezpośrednio do uzyskiwania efektów świetlnych dla potrzeb konferencyjnych i widowiskowych. Rozmieszczenie i dobór stanowisk reflektorowych w przestrzeni Sali pokazano na rys. nr 1, 2. Obwody regulowane, 36 obwodów kpl. oświetlenia scenicznego są przystosowane do odbiorników energii elektrycznej o maksymalnej mocy 2,3 kw. Regulatory tyrystorowe 36 x 2,3 kw w 3 panelach zabudowane zostaną w szafie standardu RACK 19, lewa strona sceny - szafa ST-S. W tej samej szafie

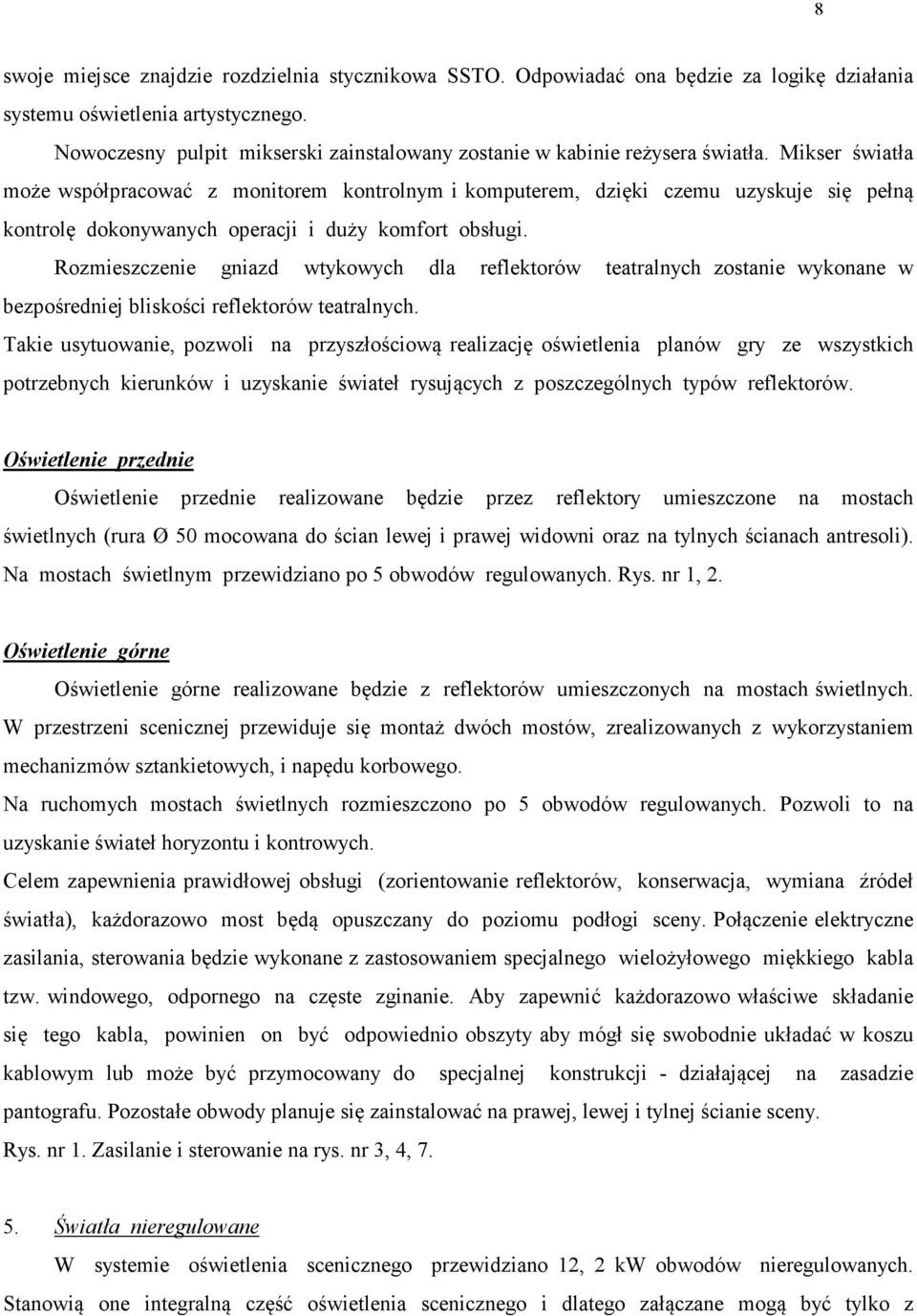

7 8 swoje miejsce znajdzie rozdzielnia stycznikowa SSTO. Odpowiadać ona będzie za logikę działania systemu oświetlenia artystycznego. Nowoczesny pulpit mikserski zainstalowany zostanie w kabinie reżysera światła. Mikser światła może współpracować z monitorem kontrolnym i komputerem, dzięki czemu uzyskuje się pełną kontrolę dokonywanych operacji i duży komfort obsługi. Rozmieszczenie gniazd wtykowych dla reflektorów teatralnych zostanie wykonane w bezpośredniej bliskości reflektorów teatralnych. Takie usytuowanie, pozwoli na przyszłościową realizację oświetlenia planów gry ze wszystkich potrzebnych kierunków i uzyskanie świateł rysujących z poszczególnych typów reflektorów. Oświetlenie przednie Oświetlenie przednie realizowane będzie przez reflektory umieszczone na mostach świetlnych (rura Ø 50 mocowana do ścian lewej i prawej widowni oraz na tylnych ścianach antresoli). Na mostach świetlnym przewidziano po 5 obwodów regulowanych. Rys. nr 1, 2. Oświetlenie górne Oświetlenie górne realizowane będzie z reflektorów umieszczonych na mostach świetlnych. W przestrzeni scenicznej przewiduje się montaż dwóch mostów, zrealizowanych z wykorzystaniem mechanizmów sztankietowych, i napędu korbowego. Na ruchomych mostach świetlnych rozmieszczono po 5 obwodów regulowanych. Pozwoli to na uzyskanie świateł horyzontu i kontrowych. Celem zapewnienia prawidłowej obsługi (zorientowanie reflektorów, konserwacja, wymiana źródeł światła), każdorazowo most będą opuszczany do poziomu podłogi sceny. Połączenie elektryczne zasilania, sterowania będzie wykonane z zastosowaniem specjalnego wielożyłowego miękkiego kabla tzw. windowego, odpornego na częste zginanie. Aby zapewnić każdorazowo właściwe składanie się tego kabla, powinien on być odpowiednio obszyty aby mógł się swobodnie układać w koszu kablowym lub może być przymocowany do specjalnej konstrukcji - działającej na zasadzie pantografu. Pozostałe obwody planuje się zainstalować na prawej, lewej i tylnej ścianie sceny. Rys. nr 1. Zasilanie i sterowanie na rys. nr 3, 4, Światła nieregulowane W systemie oświetlenia scenicznego przewidziano 12, 2 kw obwodów nieregulowanych. Stanowią one integralną część oświetlenia scenicznego i dlatego załączane mogą być tylko z

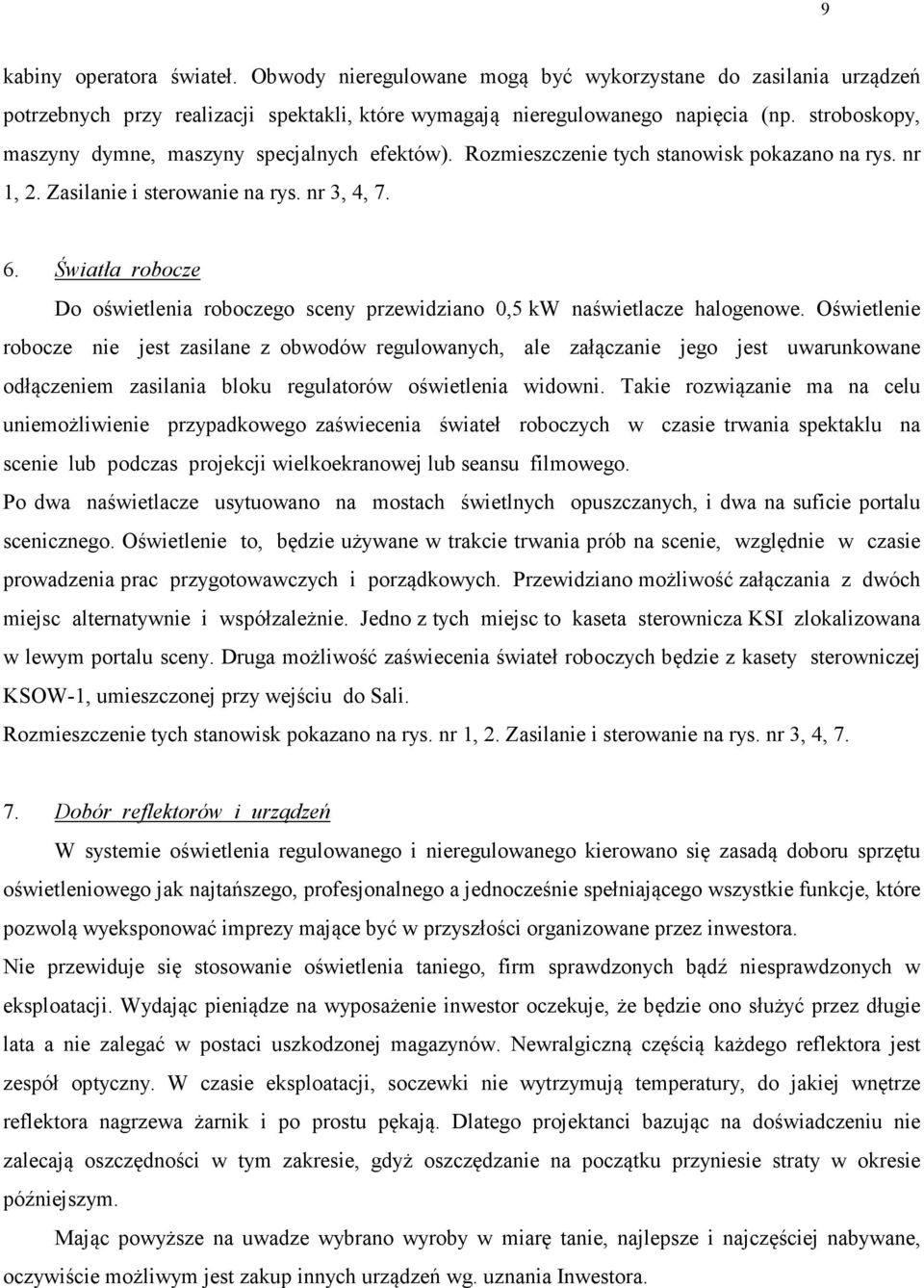

8 9 kabiny operatora świateł. Obwody nieregulowane mogą być wykorzystane do zasilania urządzeń potrzebnych przy realizacji spektakli, które wymagają nieregulowanego napięcia (np. stroboskopy, maszyny dymne, maszyny specjalnych efektów). Rozmieszczenie tych stanowisk pokazano na rys. nr 1, 2. Zasilanie i sterowanie na rys. nr 3, 4, Światła robocze Do oświetlenia roboczego sceny przewidziano 0,5 kw naświetlacze halogenowe. Oświetlenie robocze nie jest zasilane z obwodów regulowanych, ale załączanie jego jest uwarunkowane odłączeniem zasilania bloku regulatorów oświetlenia widowni. Takie rozwiązanie ma na celu uniemożliwienie przypadkowego zaświecenia świateł roboczych w czasie trwania spektaklu na scenie lub podczas projekcji wielkoekranowej lub seansu filmowego. Po dwa naświetlacze usytuowano na mostach świetlnych opuszczanych, i dwa na suficie portalu scenicznego. Oświetlenie to, będzie używane w trakcie trwania prób na scenie, względnie w czasie prowadzenia prac przygotowawczych i porządkowych. Przewidziano możliwość załączania z dwóch miejsc alternatywnie i współzależnie. Jedno z tych miejsc to kaseta sterownicza KSI zlokalizowana w lewym portalu sceny. Druga możliwość zaświecenia świateł roboczych będzie z kasety sterowniczej KSOW-1, umieszczonej przy wejściu do Sali. Rozmieszczenie tych stanowisk pokazano na rys. nr 1, 2. Zasilanie i sterowanie na rys. nr 3, 4, Dobór reflektorów i urządzeń W systemie oświetlenia regulowanego i nieregulowanego kierowano się zasadą doboru sprzętu oświetleniowego jak najtańszego, profesjonalnego a jednocześnie spełniającego wszystkie funkcje, które pozwolą wyeksponować imprezy mające być w przyszłości organizowane przez inwestora. Nie przewiduje się stosowanie oświetlenia taniego, firm sprawdzonych bądź niesprawdzonych w eksploatacji. Wydając pieniądze na wyposażenie inwestor oczekuje, że będzie ono służyć przez długie lata a nie zalegać w postaci uszkodzonej magazynów. Newralgiczną częścią każdego reflektora jest zespół optyczny. W czasie eksploatacji, soczewki nie wytrzymują temperatury, do jakiej wnętrze reflektora nagrzewa żarnik i po prostu pękają. Dlatego projektanci bazując na doświadczeniu nie zalecają oszczędności w tym zakresie, gdyż oszczędzanie na początku przyniesie straty w okresie późniejszym. Mając powyższe na uwadze wybrano wyroby w miarę tanie, najlepsze i najczęściej nabywane, oczywiście możliwym jest zakup innych urządzeń wg. uznania Inwestora.

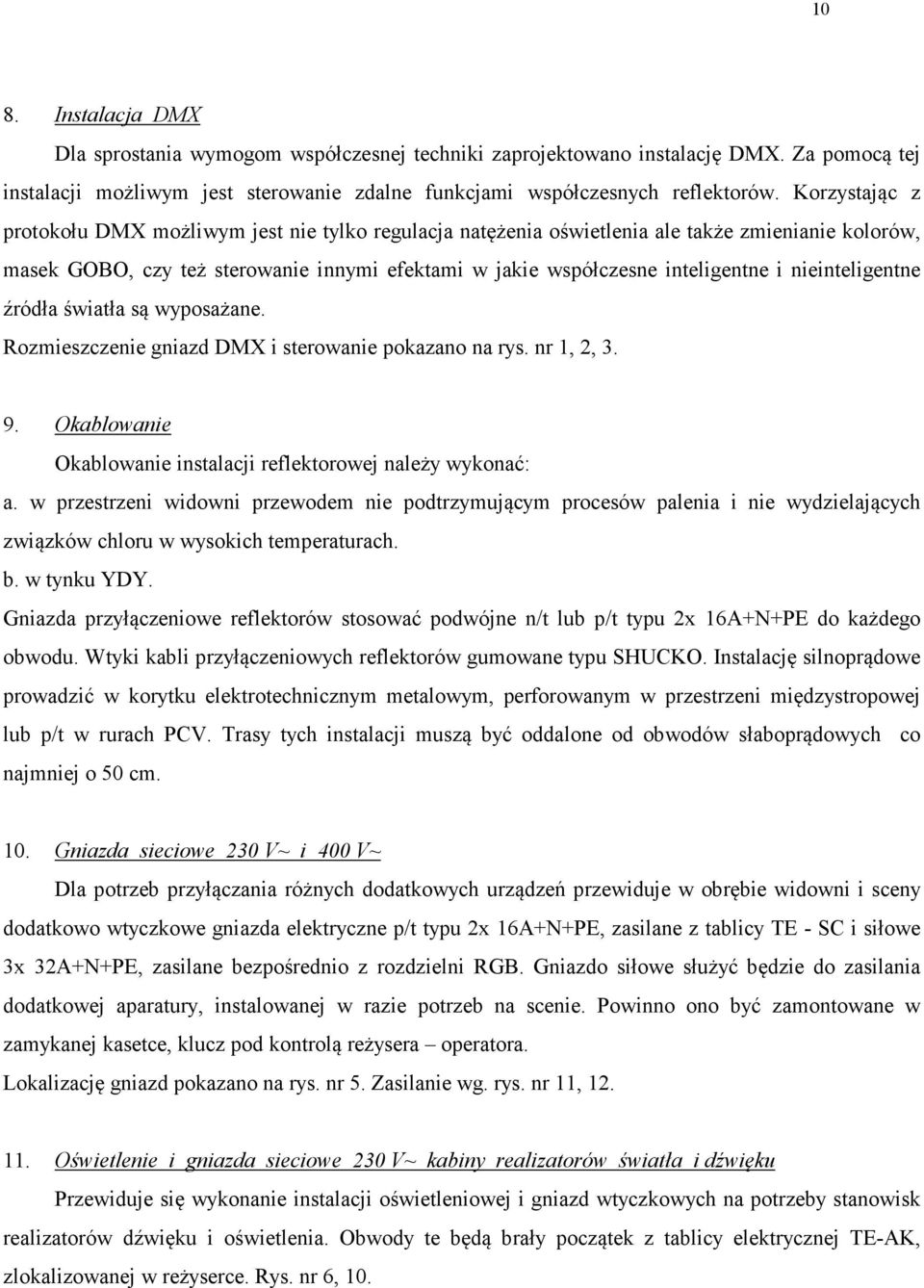

9 10 8. Instalacja DMX Dla sprostania wymogom współczesnej techniki zaprojektowano instalację DMX. Za pomocą tej instalacji możliwym jest sterowanie zdalne funkcjami współczesnych reflektorów. Korzystając z protokołu DMX możliwym jest nie tylko regulacja natężenia oświetlenia ale także zmienianie kolorów, masek GOBO, czy też sterowanie innymi efektami w jakie współczesne inteligentne i nieinteligentne źródła światła są wyposażane. Rozmieszczenie gniazd DMX i sterowanie pokazano na rys. nr 1, 2, Okablowanie Okablowanie instalacji reflektorowej należy wykonać: a. w przestrzeni widowni przewodem nie podtrzymującym procesów palenia i nie wydzielających związków chloru w wysokich temperaturach. b. w tynku YDY. Gniazda przyłączeniowe reflektorów stosować podwójne n/t lub p/t typu 2x 16A+N+PE do każdego obwodu. Wtyki kabli przyłączeniowych reflektorów gumowane typu SHUCKO. Instalację silnoprądowe prowadzić w korytku elektrotechnicznym metalowym, perforowanym w przestrzeni międzystropowej lub p/t w rurach PCV. Trasy tych instalacji muszą być oddalone od obwodów słaboprądowych co najmniej o 50 cm. 10. Gniazda sieciowe 230 V~ i 400 V~ Dla potrzeb przyłączania różnych dodatkowych urządzeń przewiduje w obrębie widowni i sceny dodatkowo wtyczkowe gniazda elektryczne p/t typu 2x 16A+N+PE, zasilane z tablicy TE - SC i siłowe 3x 32A+N+PE, zasilane bezpośrednio z rozdzielni RGB. Gniazdo siłowe służyć będzie do zasilania dodatkowej aparatury, instalowanej w razie potrzeb na scenie. Powinno ono być zamontowane w zamykanej kasetce, klucz pod kontrolą reżysera operatora. Lokalizację gniazd pokazano na rys. nr 5. Zasilanie wg. rys. nr 11, Oświetlenie i gniazda sieciowe 230 V~ kabiny realizatorów światła i dźwięku Przewiduje się wykonanie instalacji oświetleniowej i gniazd wtyczkowych na potrzeby stanowisk realizatorów dźwięku i oświetlenia. Obwody te będą brały początek z tablicy elektrycznej TE-AK, zlokalizowanej w reżyserce. Rys. nr 6, 10.

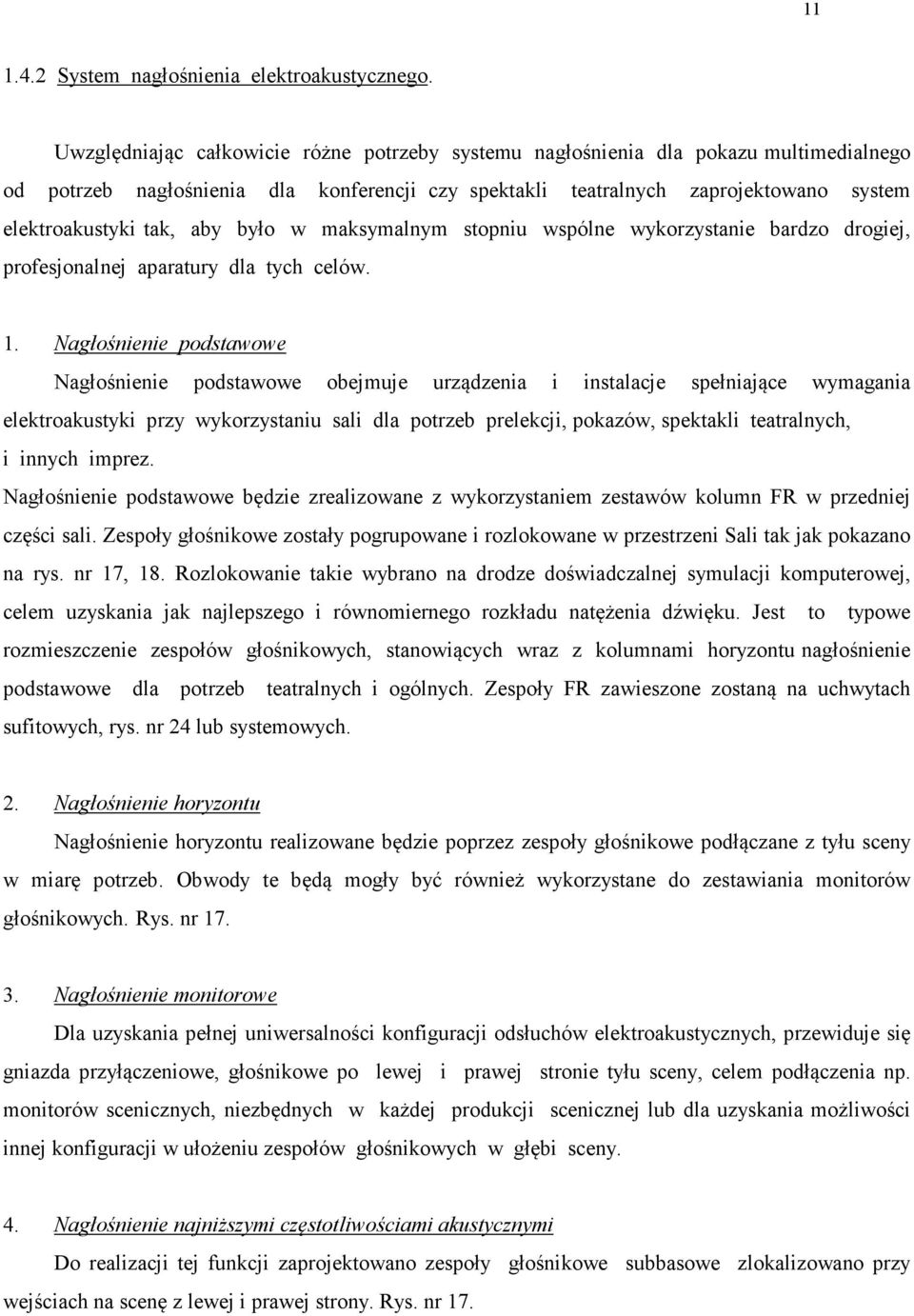

10 System nagłośnienia elektroakustycznego. Uwzględniając całkowicie różne potrzeby systemu nagłośnienia dla pokazu multimedialnego od potrzeb nagłośnienia dla konferencji czy spektakli teatralnych zaprojektowano system elektroakustyki tak, aby było w maksymalnym stopniu wspólne wykorzystanie bardzo drogiej, profesjonalnej aparatury dla tych celów. 1. Nagłośnienie podstawowe Nagłośnienie podstawowe obejmuje urządzenia i instalacje spełniające wymagania elektroakustyki przy wykorzystaniu sali dla potrzeb prelekcji, pokazów, spektakli teatralnych, i innych imprez. Nagłośnienie podstawowe będzie zrealizowane z wykorzystaniem zestawów kolumn FR w przedniej części sali. Zespoły głośnikowe zostały pogrupowane i rozlokowane w przestrzeni Sali tak jak pokazano na rys. nr 17, 18. Rozlokowanie takie wybrano na drodze doświadczalnej symulacji komputerowej, celem uzyskania jak najlepszego i równomiernego rozkładu natężenia dźwięku. Jest to typowe rozmieszczenie zespołów głośnikowych, stanowiących wraz z kolumnami horyzontu nagłośnienie podstawowe dla potrzeb teatralnych i ogólnych. Zespoły FR zawieszone zostaną na uchwytach sufitowych, rys. nr 24 lub systemowych. 2. Nagłośnienie horyzontu Nagłośnienie horyzontu realizowane będzie poprzez zespoły głośnikowe podłączane z tyłu sceny w miarę potrzeb. Obwody te będą mogły być również wykorzystane do zestawiania monitorów głośnikowych. Rys. nr Nagłośnienie monitorowe Dla uzyskania pełnej uniwersalności konfiguracji odsłuchów elektroakustycznych, przewiduje się gniazda przyłączeniowe, głośnikowe po lewej i prawej stronie tyłu sceny, celem podłączenia np. monitorów scenicznych, niezbędnych w każdej produkcji scenicznej lub dla uzyskania możliwości innej konfiguracji w ułożeniu zespołów głośnikowych w głębi sceny. 4. Nagłośnienie najniższymi częstotliwościami akustycznymi Do realizacji tej funkcji zaprojektowano zespoły głośnikowe subbasowe zlokalizowano przy wejściach na scenę z lewej i prawej strony. Rys. nr 17.

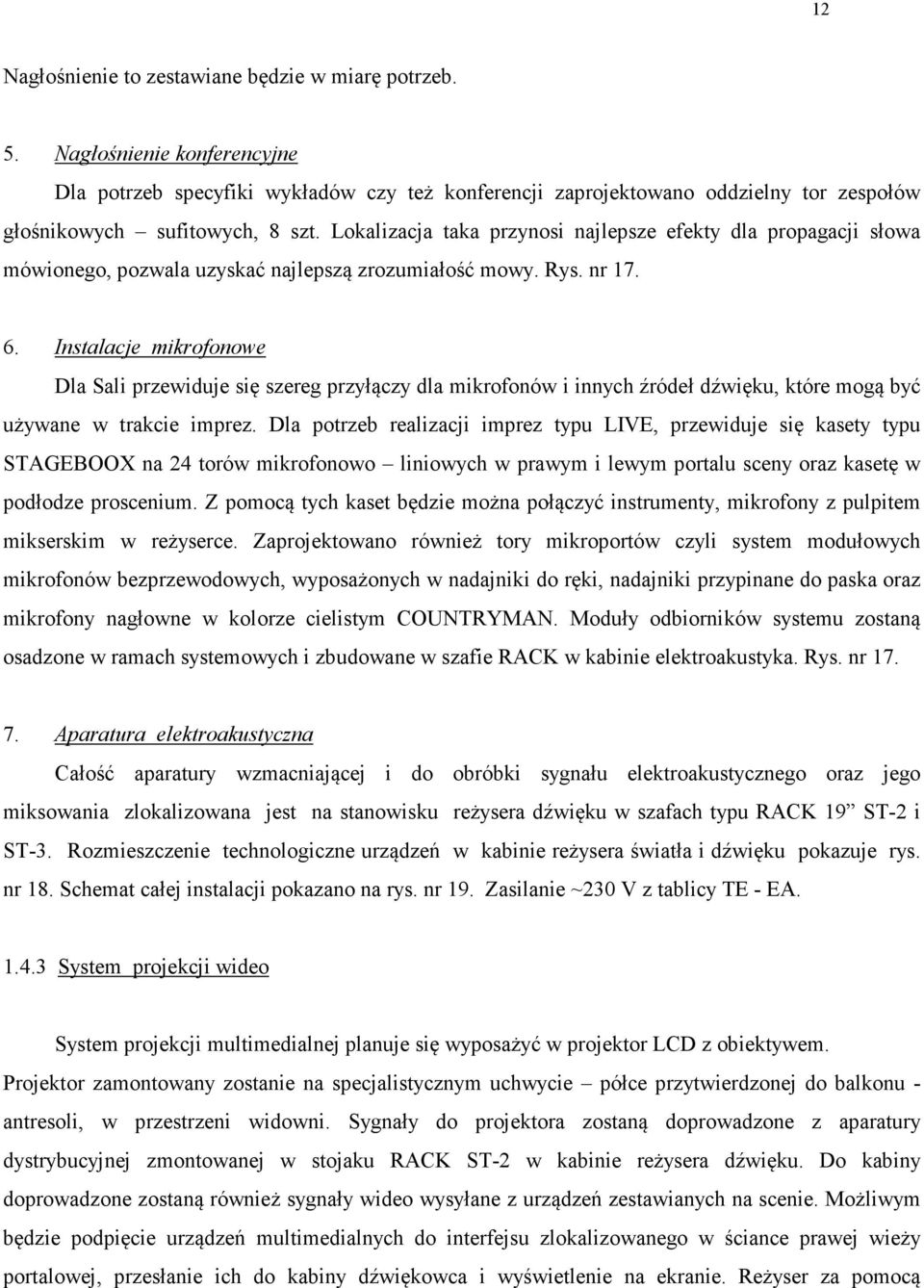

11 12 Nagłośnienie to zestawiane będzie w miarę potrzeb. 5. Nagłośnienie konferencyjne Dla potrzeb specyfiki wykładów czy też konferencji zaprojektowano oddzielny tor zespołów głośnikowych sufitowych, 8 szt. Lokalizacja taka przynosi najlepsze efekty dla propagacji słowa mówionego, pozwala uzyskać najlepszą zrozumiałość mowy. Rys. nr Instalacje mikrofonowe Dla Sali przewiduje się szereg przyłączy dla mikrofonów i innych źródeł dźwięku, które mogą być używane w trakcie imprez. Dla potrzeb realizacji imprez typu LIVE, przewiduje się kasety typu STAGEBOOX na 24 torów mikrofonowo liniowych w prawym i lewym portalu sceny oraz kasetę w podłodze proscenium. Z pomocą tych kaset będzie można połączyć instrumenty, mikrofony z pulpitem mikserskim w reżyserce. Zaprojektowano również tory mikroportów czyli system modułowych mikrofonów bezprzewodowych, wyposażonych w nadajniki do ręki, nadajniki przypinane do paska oraz mikrofony nagłowne w kolorze cielistym COUNTRYMAN. Moduły odbiorników systemu zostaną osadzone w ramach systemowych i zbudowane w szafie RACK w kabinie elektroakustyka. Rys. nr Aparatura elektroakustyczna Całość aparatury wzmacniającej i do obróbki sygnału elektroakustycznego oraz jego miksowania zlokalizowana jest na stanowisku reżysera dźwięku w szafach typu RACK 19 ST-2 i ST-3. Rozmieszczenie technologiczne urządzeń w kabinie reżysera światła i dźwięku pokazuje rys. nr 18. Schemat całej instalacji pokazano na rys. nr 19. Zasilanie ~230 V z tablicy TE - EA System projekcji wideo System projekcji multimedialnej planuje się wyposażyć w projektor LCD z obiektywem. Projektor zamontowany zostanie na specjalistycznym uchwycie półce przytwierdzonej do balkonu - antresoli, w przestrzeni widowni. Sygnały do projektora zostaną doprowadzone z aparatury dystrybucyjnej zmontowanej w stojaku RACK ST-2 w kabinie reżysera dźwięku. Do kabiny doprowadzone zostaną również sygnały wideo wysyłane z urządzeń zestawianych na scenie. Możliwym będzie podpięcie urządzeń multimedialnych do interfejsu zlokalizowanego w ściance prawej wieży portalowej, przesłanie ich do kabiny dźwiękowca i wyświetlenie na ekranie. Reżyser za pomocą

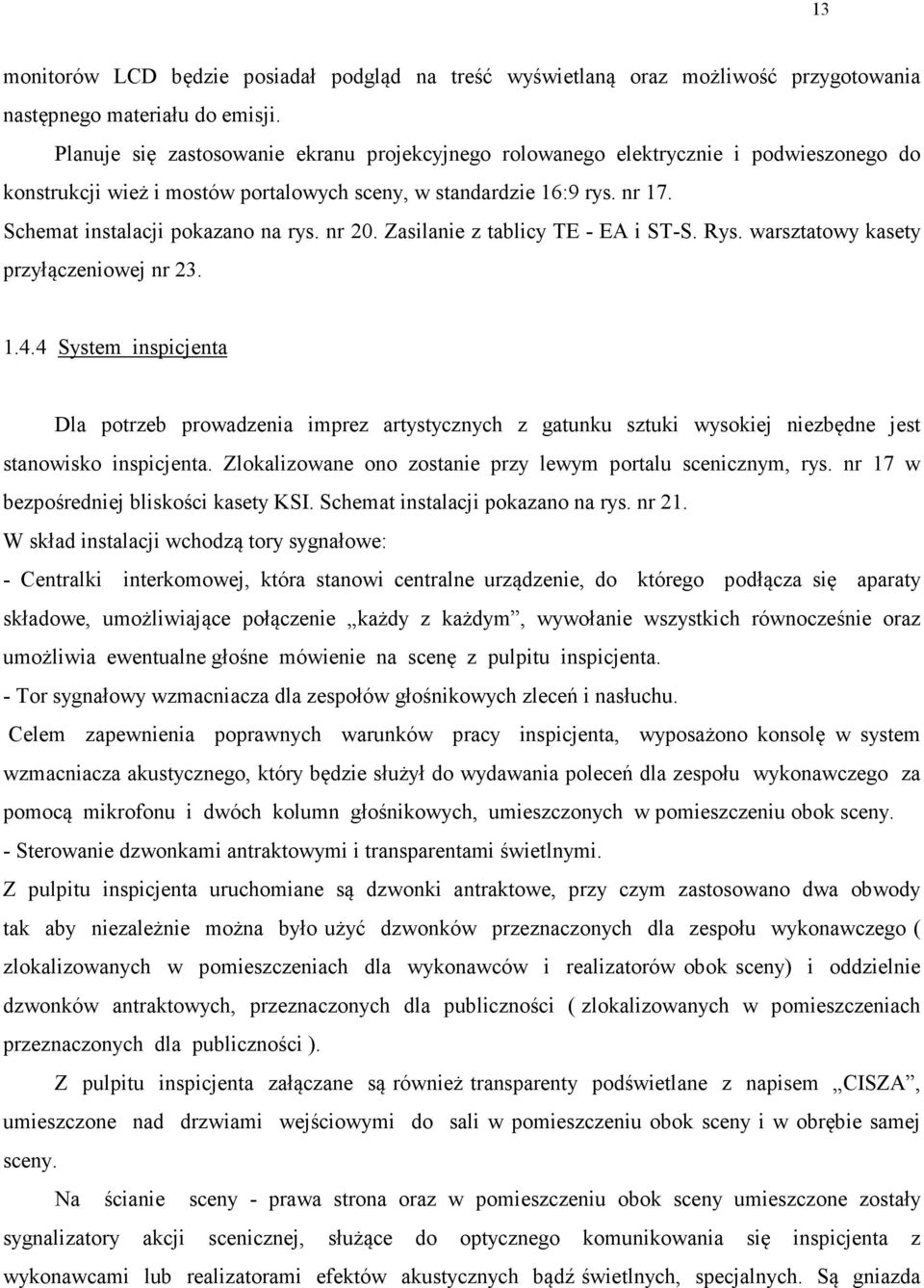

12 13 monitorów LCD będzie posiadał podgląd na treść wyświetlaną oraz możliwość przygotowania następnego materiału do emisji. Planuje się zastosowanie ekranu projekcyjnego rolowanego elektrycznie i podwieszonego do konstrukcji wież i mostów portalowych sceny, w standardzie 16:9 rys. nr 17. Schemat instalacji pokazano na rys. nr 20. Zasilanie z tablicy TE - EA i ST-S. Rys. warsztatowy kasety przyłączeniowej nr System inspicjenta Dla potrzeb prowadzenia imprez artystycznych z gatunku sztuki wysokiej niezbędne jest stanowisko inspicjenta. Zlokalizowane ono zostanie przy lewym portalu scenicznym, rys. nr 17 w bezpośredniej bliskości kasety KSI. Schemat instalacji pokazano na rys. nr 21. W skład instalacji wchodzą tory sygnałowe: - Centralki interkomowej, która stanowi centralne urządzenie, do którego podłącza się aparaty składowe, umożliwiające połączenie każdy z każdym, wywołanie wszystkich równocześnie oraz umożliwia ewentualne głośne mówienie na scenę z pulpitu inspicjenta. - Tor sygnałowy wzmacniacza dla zespołów głośnikowych zleceń i nasłuchu. Celem zapewnienia poprawnych warunków pracy inspicjenta, wyposażono konsolę w system wzmacniacza akustycznego, który będzie służył do wydawania poleceń dla zespołu wykonawczego za pomocą mikrofonu i dwóch kolumn głośnikowych, umieszczonych w pomieszczeniu obok sceny. - Sterowanie dzwonkami antraktowymi i transparentami świetlnymi. Z pulpitu inspicjenta uruchomiane są dzwonki antraktowe, przy czym zastosowano dwa obwody tak aby niezależnie można było użyć dzwonków przeznaczonych dla zespołu wykonawczego ( zlokalizowanych w pomieszczeniach dla wykonawców i realizatorów obok sceny) i oddzielnie dzwonków antraktowych, przeznaczonych dla publiczności ( zlokalizowanych w pomieszczeniach przeznaczonych dla publiczności ). Z pulpitu inspicjenta załączane są również transparenty podświetlane z napisem CISZA, umieszczone nad drzwiami wejściowymi do sali w pomieszczeniu obok sceny i w obrębie samej sceny. Na ścianie sceny - prawa strona oraz w pomieszczeniu obok sceny umieszczone zostały sygnalizatory akcji scenicznej, służące do optycznego komunikowania się inspicjenta z wykonawcami lub realizatorami efektów akustycznych bądź świetlnych, specjalnych. Są gniazda

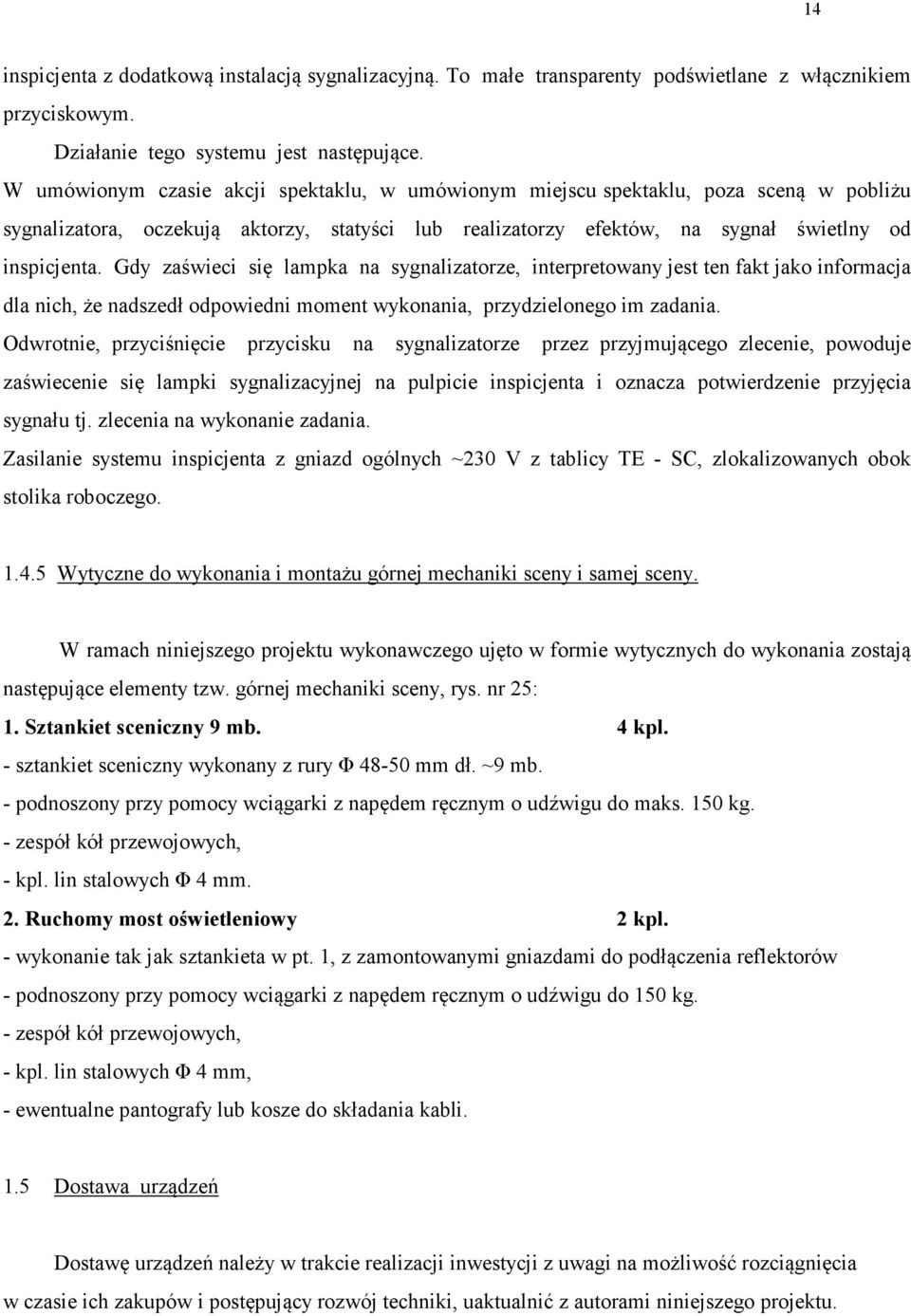

13 14 inspicjenta z dodatkową instalacją sygnalizacyjną. To małe transparenty podświetlane z włącznikiem przyciskowym. Działanie tego systemu jest następujące. W umówionym czasie akcji spektaklu, w umówionym miejscu spektaklu, poza sceną w pobliżu sygnalizatora, oczekują aktorzy, statyści lub realizatorzy efektów, na sygnał świetlny od inspicjenta. Gdy zaświeci się lampka na sygnalizatorze, interpretowany jest ten fakt jako informacja dla nich, że nadszedł odpowiedni moment wykonania, przydzielonego im zadania. Odwrotnie, przyciśnięcie przycisku na sygnalizatorze przez przyjmującego zlecenie, powoduje zaświecenie się lampki sygnalizacyjnej na pulpicie inspicjenta i oznacza potwierdzenie przyjęcia sygnału tj. zlecenia na wykonanie zadania. Zasilanie systemu inspicjenta z gniazd ogólnych ~230 V z tablicy TE - SC, zlokalizowanych obok stolika roboczego Wytyczne do wykonania i montażu górnej mechaniki sceny i samej sceny. W ramach niniejszego projektu wykonawczego ujęto w formie wytycznych do wykonania zostają następujące elementy tzw. górnej mechaniki sceny, rys. nr 25: 1. Sztankiet sceniczny 9 mb. 4 kpl. - sztankiet sceniczny wykonany z rury Φ mm dł. ~9 mb. - podnoszony przy pomocy wciągarki z napędem ręcznym o udźwigu do maks. 150 kg. - zespół kół przewojowych, - kpl. lin stalowych Φ 4 mm. 2. Ruchomy most oświetleniowy 2 kpl. - wykonanie tak jak sztankieta w pt. 1, z zamontowanymi gniazdami do podłączenia reflektorów - podnoszony przy pomocy wciągarki z napędem ręcznym o udźwigu do 150 kg. - zespół kół przewojowych, - kpl. lin stalowych Φ 4 mm, - ewentualne pantografy lub kosze do składania kabli. 1.5 Dostawa urządzeń Dostawę urządzeń należy w trakcie realizacji inwestycji z uwagi na możliwość rozciągnięcia w czasie ich zakupów i postępujący rozwój techniki, uaktualnić z autorami niniejszego projektu.

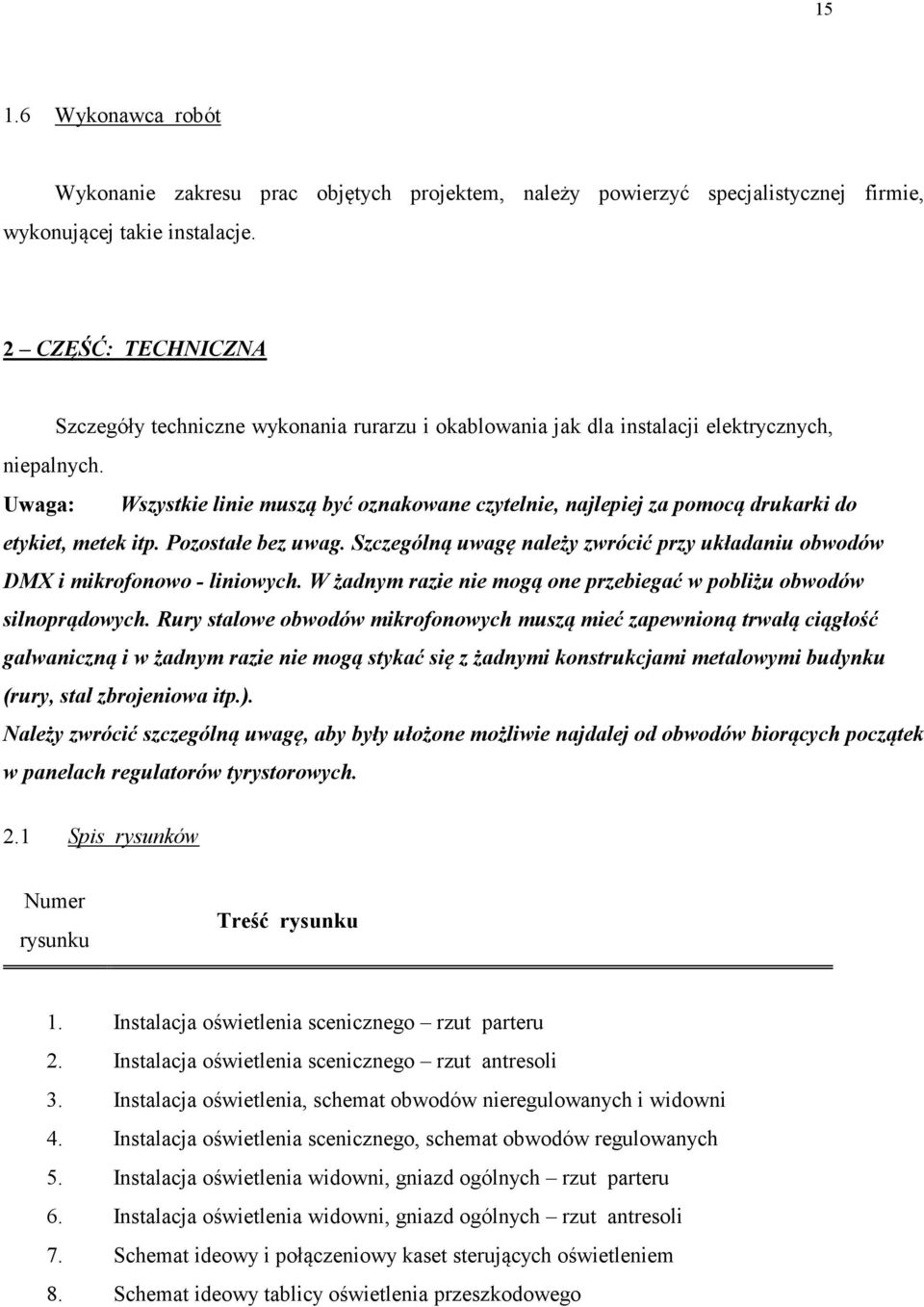

14 Wykonawca robót Wykonanie zakresu prac objętych projektem, należy powierzyć specjalistycznej firmie, wykonującej takie instalacje. 2 CZĘŚĆ: TECHNICZNA Szczegóły techniczne wykonania rurarzu i okablowania jak dla instalacji elektrycznych, niepalnych. Uwaga: Wszystkie linie muszą być oznakowane czytelnie, najlepiej za pomocą drukarki do etykiet, metek itp. Pozostałe bez uwag. Szczególną uwagę należy zwrócić przy układaniu obwodów DMX i mikrofonowo - liniowych. W żadnym razie nie mogą one przebiegać w pobliżu obwodów silnoprądowych. Rury stalowe obwodów mikrofonowych muszą mieć zapewnioną trwałą ciągłość galwaniczną i w żadnym razie nie mogą stykać się z żadnymi konstrukcjami metalowymi budynku (rury, stal zbrojeniowa itp.). Należy zwrócić szczególną uwagę, aby były ułożone możliwie najdalej od obwodów biorących początek w panelach regulatorów tyrystorowych. 2.1 Spis rysunków Numer rysunku Treść rysunku 1. Instalacja oświetlenia scenicznego rzut parteru 2. Instalacja oświetlenia scenicznego rzut antresoli 3. Instalacja oświetlenia, schemat obwodów nieregulowanych i widowni 4. Instalacja oświetlenia scenicznego, schemat obwodów regulowanych 5. Instalacja oświetlenia widowni, gniazd ogólnych rzut parteru 6. Instalacja oświetlenia widowni, gniazd ogólnych rzut antresoli 7. Schemat ideowy i połączeniowy kaset sterujących oświetleniem 8. Schemat ideowy tablicy oświetlenia przeszkodowego

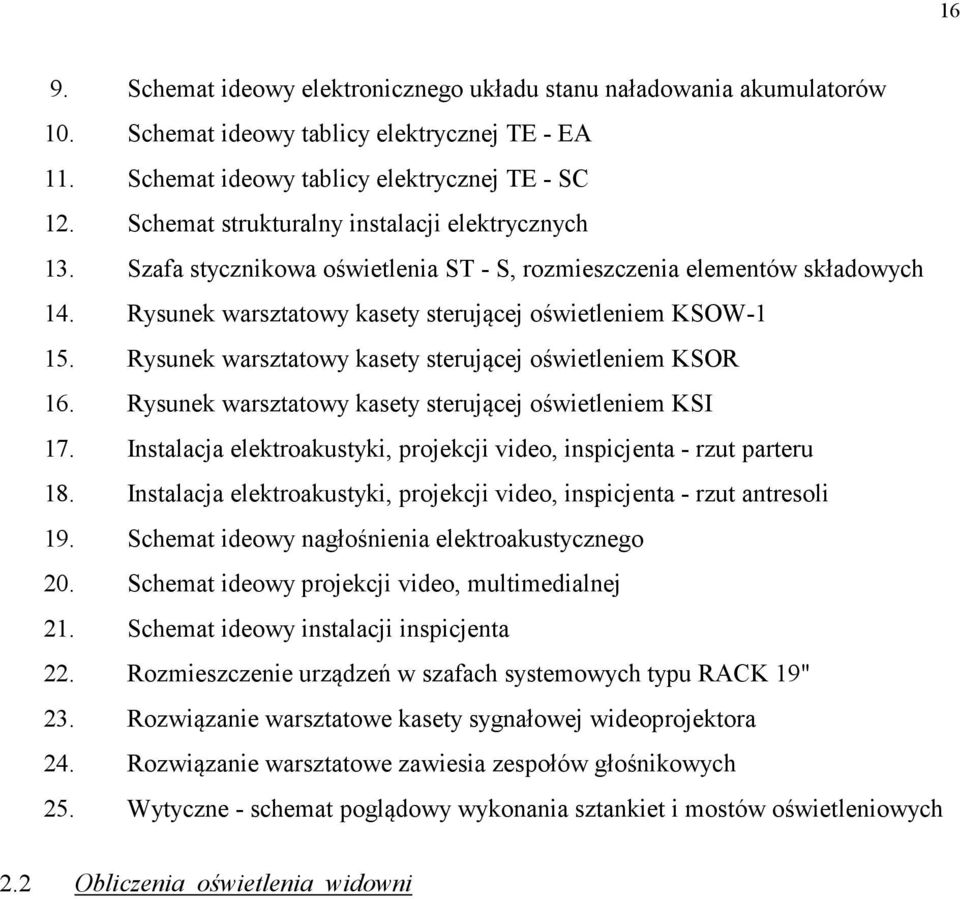

15 16 9. Schemat ideowy elektronicznego układu stanu naładowania akumulatorów 10. Schemat ideowy tablicy elektrycznej TE - EA 11. Schemat ideowy tablicy elektrycznej TE - SC 12. Schemat strukturalny instalacji elektrycznych 13. Szafa stycznikowa oświetlenia ST - S, rozmieszczenia elementów składowych 14. Rysunek warsztatowy kasety sterującej oświetleniem KSOW Rysunek warsztatowy kasety sterującej oświetleniem KSOR 16. Rysunek warsztatowy kasety sterującej oświetleniem KSI 17. Instalacja elektroakustyki, projekcji video, inspicjenta - rzut parteru 18. Instalacja elektroakustyki, projekcji video, inspicjenta - rzut antresoli 19. Schemat ideowy nagłośnienia elektroakustycznego 20. Schemat ideowy projekcji video, multimedialnej 21. Schemat ideowy instalacji inspicjenta 22. Rozmieszczenie urządzeń w szafach systemowych typu RACK 19" 23. Rozwiązanie warsztatowe kasety sygnałowej wideoprojektora 24. Rozwiązanie warsztatowe zawiesia zespołów głośnikowych 25. Wytyczne - schemat poglądowy wykonania sztankiet i mostów oświetleniowych 2.2 Obliczenia oświetlenia widowni
