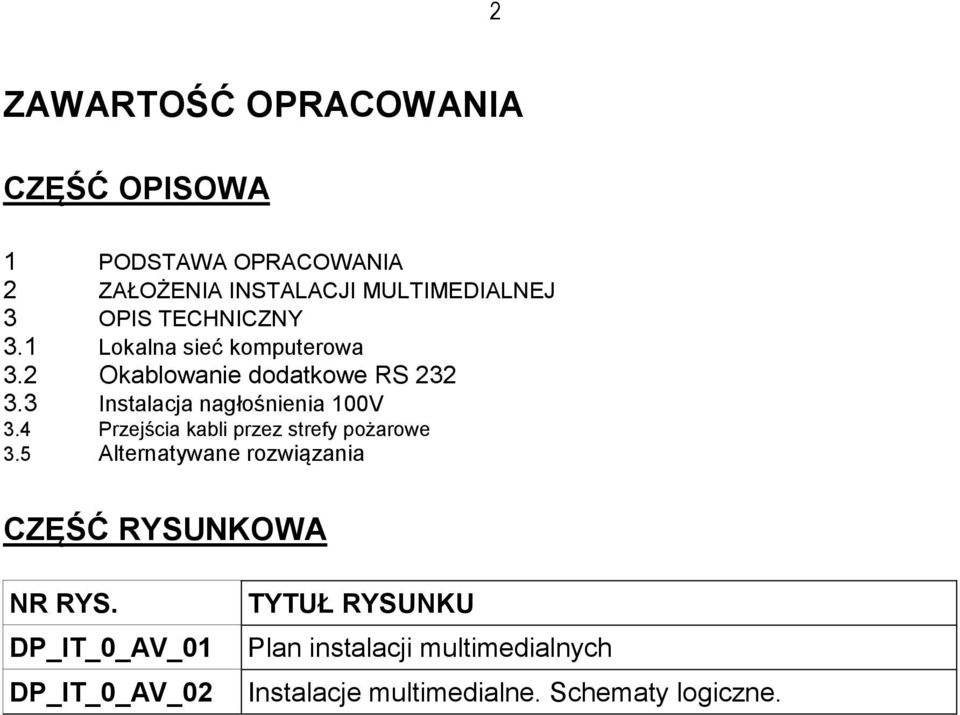

1 2 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA 1 PODSTAWA OPRACOWANIA 2 ZAŁOŻENIA INSTALACJI MULTIMEDIALNEJ 3 OPIS TECHNICZNY 3.1 Lokalna sieć komputerowa 3.2 Okablowanie dodatkowe RS Instalacja nagłośnienia 100V 3.4 Przejścia kabli przez strefy pożarowe 3.5 Alternatywane rozwiązania CZĘŚĆ RYSUNKOWA NR RYS. DP_IT_0_AV_01 DP_IT_0_AV_02 TYTUŁ RYSUNKU Plan instalacji multimedialnych Instalacje multimedialne. Schematy logiczne.

2 3

3 4

4 5

5 6 Janusz Warzecha Chajczyny Zelów nr upr.: LOD/0249/POOE/04 dnia r. O Ś W I A D C Z E N I E Projektanta * / Osoby sprawdzającej * Stosownie do zapisów art.20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jedn. Dz. U. Nr 243 z 2010 r. poz. Nr 1623 z późn. zm.) oświadczam, iż projekt budowlany: PROJEKT WYSTAWY STAŁEJ ORAZ ARANŻACJI I WYPOSAŻENIA WNĘTRZ ŻYDOWSKIEGO DOMU PRZEDPOGRZEBOWEGO W GLIWICACH PROJEKT INSTALACJI TELETECHNICZNYCH (nazwa projektu) MUZEUM W GLIWICACH ul. Dolnych Wałów 8A Gliwice (inwestor) ul. Księcia Poniatowskiego Gliwice (adres inwestycji) opracowany: r. (data opracowania projektu) został wykonany zgodnie z warunkami technicznymi, obowiązującymi przepisami, Polskimi Normami oraz Prawem Budowlanym. Równocześnie oświadczam, że dokumentacja projektowa, stanowiąca przedmiot zlecenia, jest kompletna z punktu widzenia celu, któremu ma służyć. (Projektant)

6 7 CZĘŚĆ OPISOWA 1 PODSTAWA OPRACOWANIA - zlecenie Inwestora - aktualne podkłady architektoniczne - projekty branżowe - obowiązujące Normy i Przepisy 2 ZAŁOŻENIA INSTALACJI MULTIMEDIALNEJ Podstawowym elementem instalacji multimedialnej są komputery przemysłowe kontrolery. Mogą do nich być podłączone: monitory nakładki dotykowe na monitor głośniki aktywne słuchawki moduły wejść z przyciskami Kontrolery będą miały zainstalowane dedykowane aplikacje o odpowiedniej funkcjonalności w zależności od stanowiska i podłączonych urządzeń dodatkowych. Wszystkie stanowiska multimedialne oraz inne urządzenia takie jak: komputer sterujący ścianą wideo główny serwer sterujący projektor połączone są poprzez lokalną sieć komputerową. Nadrzędną jednostką monitorująca i sterującą pracą całej instalacji jest główny serwer sterujący. Obsługa muzeum i administratorzy mają możliwość sterowania, zarządzania i monitorowania urządzeń instalacji multimedialnej poprzez dedykowane aplikacje przy zachowaniu stosownych praw dostępu. Ogólna informacja o budynku Teren na którym jest planowana inwestycja zlokalizowany przy ul Księcia Poniatowskiego 14 w Gliwicach. 3 OPIS TECHNICZNY 3.1 Lokalna sieć komputerowa Lokalna sieć komputerowa posiada jeden wspólny punk dystrybucyjny zlokalizowany w centrali teletechnicznej. Zakończenia przewodów po stronie urządzeń multimedialnych należy wykonać w postaci gniazdek. Zakończenia przewodów po stronie centrali teletechnicznej wykonać na panelach w szafce teletechnicznej. 3.2 Okablowanie dodatkowe RS 232 Pod możliwość przyszłej rozbudowy i zwiększenia funkcjonalności instalacji multimedialnej przewidziano okablowanie RS232.

7 3.3 Instalacja nagłośnienia 100V 8 Do nagłośnienia sali edukacyjnej i wybranych pomieszczeń wystawowych zastosowano system nagłośnienia radiowęzłowego który bazuje na dwóch wzmacniaczach zlokalizowanych w sali edukacyjnej i centrali teletechnicznej. Szczegółowe opisy wykonawcze w odrębnym opracowaniu. SE DP_AV_SE_08 DP_AV_SE_01 DP_AV_SE_02 DP_AV_SE_03 DP_AV_SE_04 DP_AV_SE_05 DP_AV_SE_06 DP_AV_SE_07 SE_WZ_1 SE_ZGT_1 SALA EDUKACYJNA Ekran projekcyjny - elektrycznie rozwijany i zwijany - montowany do sufitu na linkach lub na uchwytach do ściany - sterowany poprzez włącznik SE_Wł_1 - opcjonalnie możliwość sterowania poprzez system centralny przy zastosowaniu odpowiedniego włącznika Projektor - montowany do sufitu na odpowiednim wysięgniku - możliwość sterowania i konfiguracji poprzez sieć komputerową i RS232 - źródła sygnały wideo podłączane poprzez zespół gniazd teletechnicznych SE_ZGT_1 lub bezpośrednio z szafki teletechnicznej SE_SzT_1 - do projektora należy doprowadzić zasilanie Głośniki - montowane do sufitu - równomierne nagłośnienie sali - szerokie pasmo przenoszenia odtwarzanie zarówno mowy jak i multimediów Wzmacniacz - zlokalizowany w szafce teletechnicznej - podłączenie źródeł dźwięku lokalnie lub poprzez zespół gniazd teletechnicznych SE_ZGT_1 - komunikacja poprzez RS232 i/lub LAN - sterowanie lokalnie lub poprzez system centralny Zespół gniazd teletechnicznych - podłączenie do projektora źródła wideo poprzez: HDMI, VGA, USB - podłączenie do systemu nagłośnienia źródeł audio: audio line - podłączenie do sieci komputerowej - gniazdo elektryczne 230V SG DP_AV_SG_01 DP_AV_SG_02 Wz_1 SALA GŁÓWNA Głośniki - montowane do sufitu - nagłośnienie wybranego obszaru ekspozycji Wzmacniacz

8 9 - dedykowany kanał do obsługi głośników DP_AV_SG_01, DP_AV_SG_02 - zlokalizowany w centrali teletechnicznej SR_Centrala_Teltech - komunikacja poprzez RS232 i/lub LAN - sterowanie lokalnie lub poprzez system centralny Kon_3 Kontroler - zlokalizowany w centrali teletechnicznej SR_Centrala_Teltech - dostarczanie treść audio odtwarzaną w głośnikach DP_AV_SG_01, DP_AV_SG_02 - komunikacja poprzez siec Ethernet - sterowanie poprzez system centralny SR DP_AV_SR_03 RECEPCJA Ścian wideo jeden wspólny komputer SR_Serwer obsługujący podłączone monitory funkcja niezależnego wyświetlania treści wideo na każdym z monitorów funkcja wyświetlania wspólnej treści na całej powierzchni monitorów komputer sterujący ścianą wideo zlokalizowany w centrali teletechnicznej SR_Centrala_Teltech DP_AV_SR_04 Głośnik montowany do sufitu nagłośnienie wybranego obszaru ekspozycji źródło sygnału audio odtwarzane poprzez SR_Serwer możliwość synchronizacji z treścią wideo odtwarzaną na ścianie wideo DP_AV_SR_03 sygnał audio wzmacniany przez wzmacniacz WZ_1 DP_AV_SR_01 Interaktywna aplikacja/prezentacja multimedialna DP_AV_SR_02 Interaktywna aplikacja/prezentacja multimedialna DP_AV_S6_CD_01 DP_AV_S6_CD_02 SALA 6 monitor w zabudowie w starego telewizora

9 10 treść: audio, wideo - film wyświetlany w pętli nagłośnienie poprzez słuchawki kontroler i zasilacz w obudowie telewizora DP_AV_S6_CD_03 treść: audio - opowiadania odtwarzane poprzez słuchawki DP_AV_S6_DE_01 treść: wideo, audio interaktywna prezentacja multimedialna nagłośnienie poprzez słuchawki DP_AV_S5_BC_01 SALA 5 treść: audio - opowiadania odtwarzane poprzez słuchawki DP_AV_S5_BC_02 treść: audio - opowiadania odtwarzane poprzez słuchawki DP_AV_S5_DE_02 treść: wideo, audio interaktywna prezentacja multimedialna nagłośnienie poprzez słuchawki ekran monitora instalowany pionowo DP_AV_S5_DE_01 treść: audio - opowiadania odtwarzane poprzez słuchawki

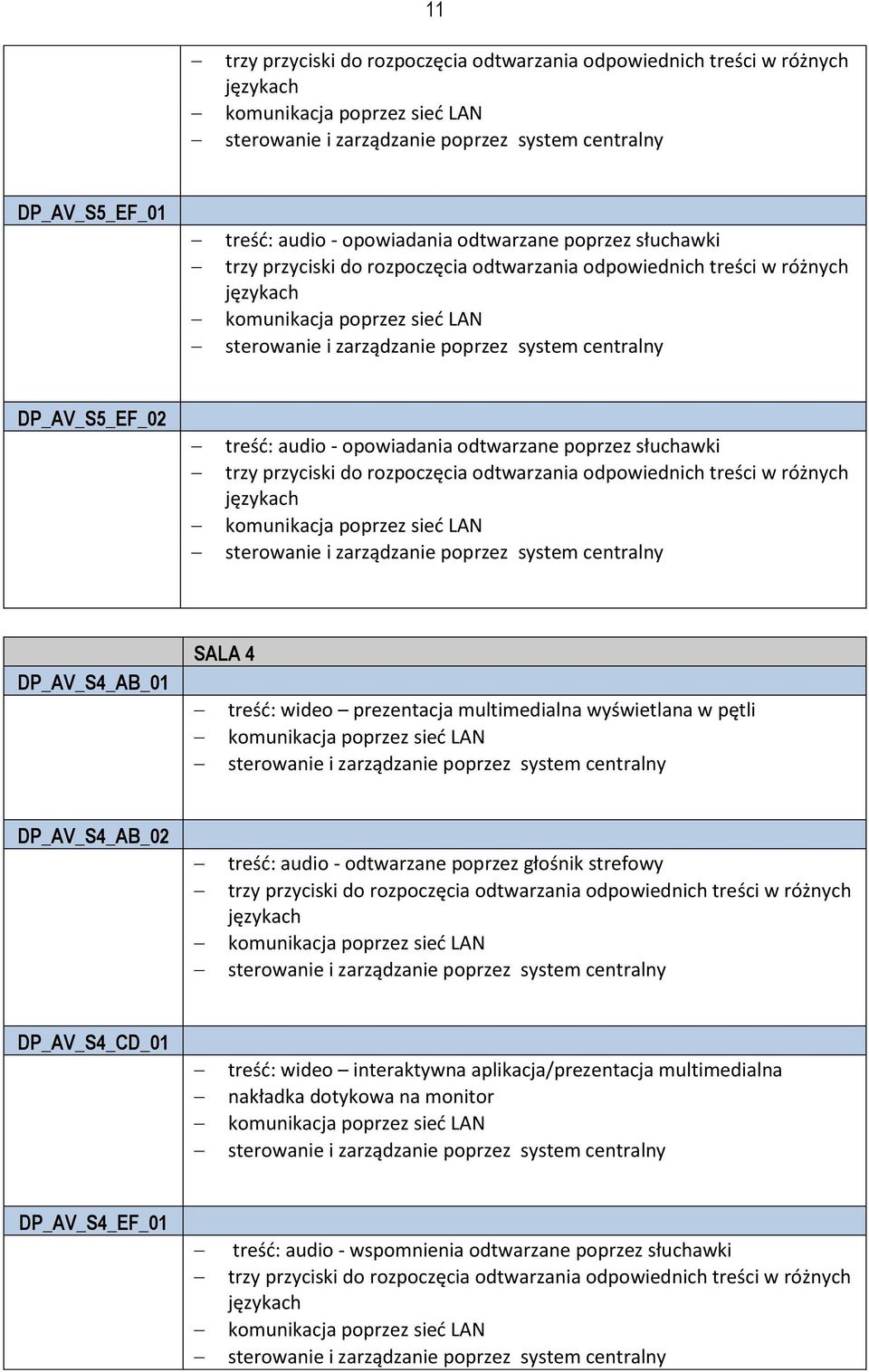

10 11 DP_AV_S5_EF_01 treść: audio - opowiadania odtwarzane poprzez słuchawki DP_AV_S5_EF_02 treść: audio - opowiadania odtwarzane poprzez słuchawki DP_AV_S4_AB_01 SALA 4 treść: wideo prezentacja multimedialna wyświetlana w pętli DP_AV_S4_AB_02 treść: audio - odtwarzane poprzez głośnik strefowy DP_AV_S4_CD_01 treść: wideo interaktywna aplikacja/prezentacja multimedialna DP_AV_S4_EF_01 treść: audio - wspomnienia odtwarzane poprzez słuchawki

11 12 DP_AV_S4_GH_01 treść: wideo, audio interaktywna prezentacja multimedialna film nakładka dotykowa lub dotykowy ekran monitora nagłośnienie poprzez słuchawki DP_AV_S3_AB_01 DP_AV_S3_AB_02 SALA 3 doprowadzić tylko kable pod ew. głośnik Głośnik montowany do sufitu nagłośnienie wybranego obszaru ekspozycji źródło dźwięku z lokalnego kontrolera S3_Kon_1 DP_AV_S3_B1_01 treść: wideo interaktywna aplikacja/prezentacja multimedialna DP_AV_S3_B1_02 treść: audio - odtwarzane poprzez słuchawki przycisk do rozpoczęcia odtwarzania DP_AV_S3_E1_01 DP_AV_S3_B3_03 treść: wideo interaktywna aplikacja/prezentacja multimedialna sterowanie i zarządzanie poprzez system treść: audio - odtwarzane poprzez głośnik kierunkowy DP_AV_S2_AB_01 SALA 2

12 13 DP_AV_S2_BC_01 DP_AV_S2_BC_02 Głośnik montowany do sufitu nagłośnienie wybranego obszaru ekspozycji źródło dźwięku kontroler Kon_1 treść: wideo interaktywna aplikacja/prezentacja multimedialna DP_AV_S2_DA_01 treść: wideo interaktywna aplikacja/prezentacja multimedialna treść: wideo interaktywna aplikacja/prezentacja multimedialna DP_AV_S1_DE_01 SALA 1 treść: wideo interaktywna prezentacja multimedialna 3.4 Przejścia kabli przez strefy pożarowe Przepusty kablowe kabli przechodzących przez granice stref pożarowych poszczególne kondygnacje i pomieszczenia - należy zabezpieczyć pożarowo stosując atestowane systemy zabezpieczeń o wytrzymałości pożarowej odpowiadającej odporności przegrody pożarowej (technologia Promat lub HILTI) zgodnie z paragrafem 234 warunków technicznych, w tym także przepusty gazoszczelne. 3.5 Alternatywne rozwiązania Alternatywy są możliwe w przypadkach, kiedy proponowane rozwiązania są mniej kosztowne i co najmniej równorzędne konstrukcyjnie, funkcjonalnie i technicznie od wskazanych w dokumentacji. Rozwiązaniom takim winny towarzyszyć wszelkie informacje konieczne dla kompletniej oceny przez Biuro Projektów łącznie z rysunkami, obliczeniami

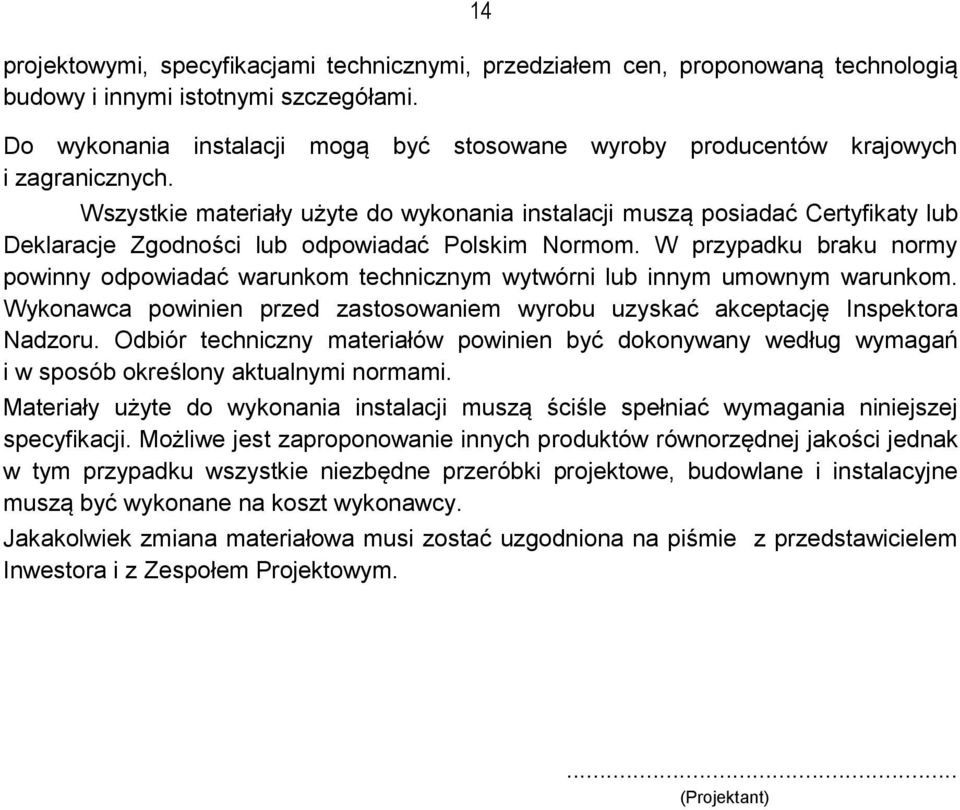

13 14 projektowymi, specyfikacjami technicznymi, przedziałem cen, proponowaną technologią budowy i innymi istotnymi szczegółami. Do wykonania instalacji mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały użyte do wykonania instalacji muszą posiadać Certyfikaty lub Deklaracje Zgodności lub odpowiadać Polskim Normom. W przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Wykonawca powinien przed zastosowaniem wyrobu uzyskać akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami. Materiały użyte do wykonania instalacji muszą ściśle spełniać wymagania niniejszej specyfikacji. Możliwe jest zaproponowanie innych produktów równorzędnej jakości jednak w tym przypadku wszystkie niezbędne przeróbki projektowe, budowlane i instalacyjne muszą być wykonane na koszt wykonawcy. Jakakolwiek zmiana materiałowa musi zostać uzgodniona na piśmie z przedstawicielem Inwestora i z Zespołem Projektowym.... (Projektant)
