1 ValidatorPRO Tester okablowania miedzianego z wbudowanym miernikiem mocy optycznej

Validator & Validator-NT przegląd certyfikatorów sieci Ethernet Validator NT950 Test warstwy fizycznej okablowania : wykrywa żyły zwarte / otwarte w przewodzie oraz pary odwrócone, pary skrzyżowane i

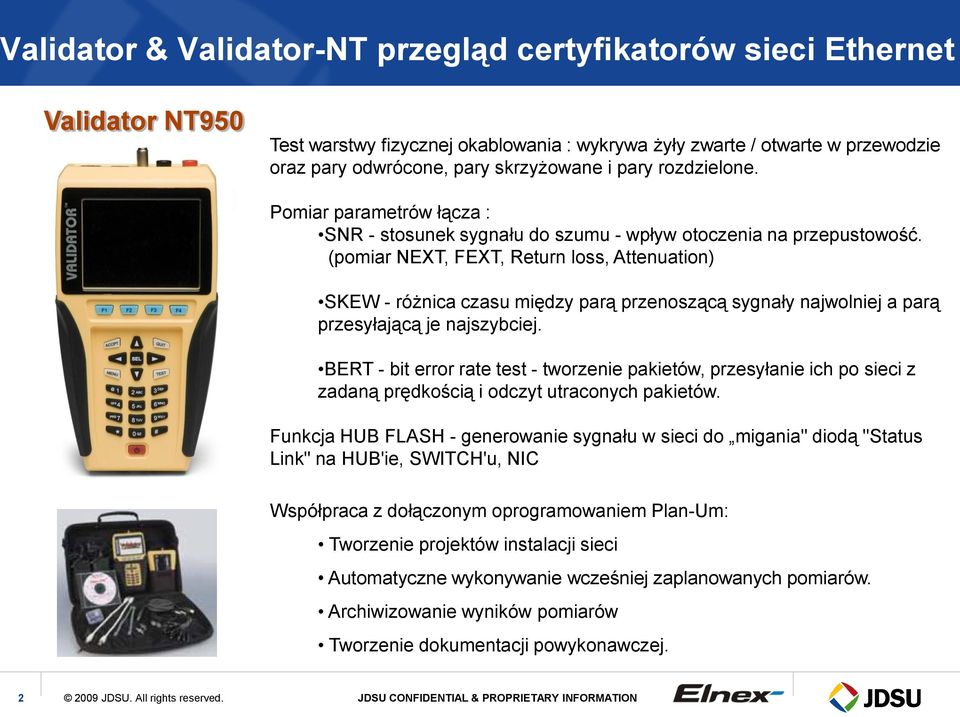

2 Validator & Validator-NT przegląd certyfikatorów sieci Ethernet Validator NT950 Test warstwy fizycznej okablowania : wykrywa żyły zwarte / otwarte w przewodzie oraz pary odwrócone, pary skrzyżowane i pary rozdzielone. Pomiar parametrów łącza : SNR - stosunek sygnału do szumu - wpływ otoczenia na przepustowość. (pomiar NEXT, FEXT, Return loss, Attenuation) SKEW - różnica czasu między parą przenoszącą sygnały najwolniej a parą przesyłającą je najszybciej. BERT - bit error rate test - tworzenie pakietów, przesyłanie ich po sieci z zadaną prędkością i odczyt utraconych pakietów. Funkcja HUB FLASH - generowanie sygnału w sieci do migania" diodą "Status Link" na HUB'ie, SWITCH'u, NIC Współpraca z dołączonym oprogramowaniem Plan-Um: Tworzenie projektów instalacji sieci Automatyczne wykonywanie wcześniej zaplanowanych pomiarów. Archiwizowanie wyników pomiarów Tworzenie dokumentacji powykonawczej. 2

(pomiar NEXT, FEXT, Return loss, Attenuation) SKEW - różnica czasu między parą przenoszącą sygnały najwolniej a parą przesyłającą je najszybciej.

3 Validator & Validator-NT przegląd certyfikatorów sieci Ethernet Wszystkie funkcje testera Validator rozszerzone dodatkowo o: Validator-NT NT955 Wbudowany klient DHCP, automatyczne pobieranie informacji o sieci do której został podłączony tester (adres serwera DHCP, DNS, maska sieci oraz IP). Wszystkie adresy sieciowe możemy również wprowadzać ręcznie. Funkcja MULTI PING - test osiągalności urządzeń w sieci lub witryn internetowych (max. 7 jednocześnie). Funkcja PORT DISCOVERY - zdolność identyfikacji usług na aktywnych portach do 1 Gb/s. CISCO DISCOVERY PROTOCOL - analiza komunikatów emitowanych przez urządzenia sieciowe routery CISCO w sieci lokalnej identyfikujące inne podpięte urządzenia aktywne. Kwalifikacja przewodów / łącza pod usługę VoIP. 3

Funkcja MULTI PING - test osiągalności urządzeń w sieci lub witryn internetowych (max. 7 jednocześnie). Funkcja PORT DISCOVERY - zdolność identyfikacji usług na aktywnych portach do 1 Gb/s.

4 Seria ValidatorPRO - nowe funkcje, nowe możliwości Całkowicie nowa seria z dodatkowymi funkcjami ValidatorPRO Istniejące serie Validator NT950 i Validator-NT NT955 będą wciąż w produkcji. Wbudowany miernik mocy optycznej 850/1300/1310/1490/1550 nm Szybszy od istniejącego Validator a Szybszy procesor i więcej pamięci Model ValidatorPRO-NT dodatkowo zwiększa możliowści testowe nowej serii o : PoE, WiFi, LLDP, PING dla sieci 1Gbps 4

Wbudowany miernik mocy optycznej 850/1300/1310/1490/1550 nm Szybszy od istniejącego Validator a Szybszy

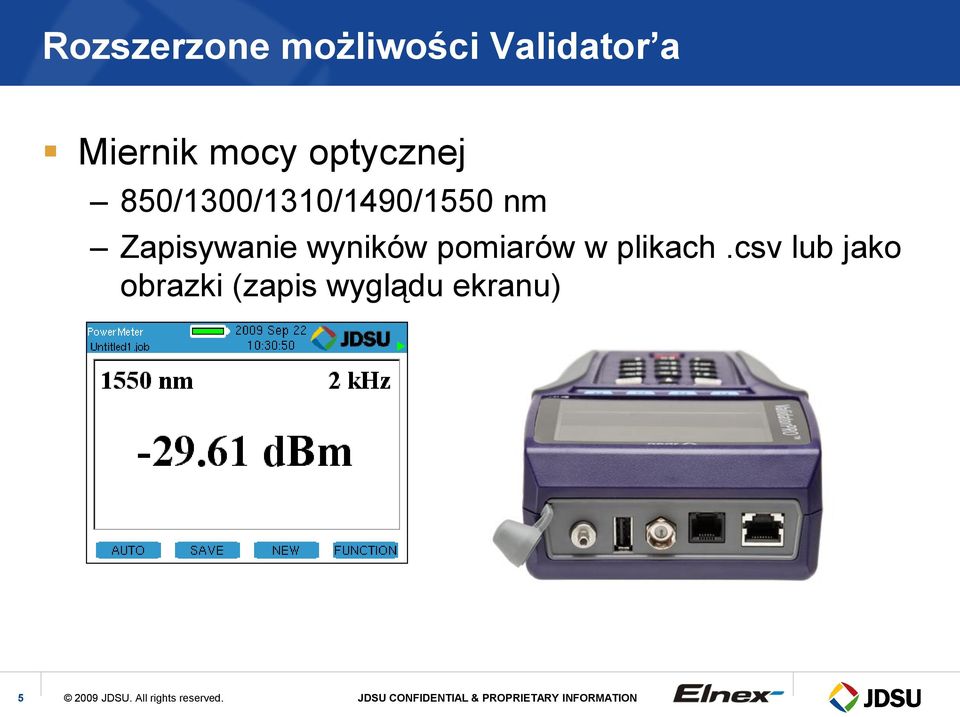

5 Rozszerzone możliwości Validator a Miernik mocy optycznej 850/1300/1310/1490/1550 nm Zapisywanie wyników pomiarów w plikach.csv lub jako obrazki (zapis wyglądu ekranu) 5

6 Rozszerzone możliwości Validator a Do uruchomienia nie wymaga dodatkowej zewnętrznej karty pamięci (CF) USB Host (współpraca z pamięciami masowymi USB) Do aktualizacji oprogramowania sprzętowego ( firmware) oraz transferu plików zadań.job z /do pamięci wewnętrznej. Transfer plików bez konieczności użycia specjalnego przewodu USB Możliwość aktualizacji oprogramowania z pamięci zewnętrznej Uniwersalny zasilacz AC Wymienne końcówki Ładowarka samochodowa. Inne zmiany w stosunku do istniejącego Validator/Validator-NT Wyeliminowane złącze bananowe dla przewodów audio. Zmiana złącza F dla przewodów koncentrycznych. 6

Transfer plików bez konieczności użycia specjalnego przewodu USB Możliwość aktualizacji oprogramowania z pamięci zewnętrznej Uniwersalny zasilacz AC

Przewaga ValidatorPRO-NT nad Validator-NT Test wartości PoE (Power over Ethernet) Ten sam jak w testerze LanScaperPRO Link Layer Discovery Protocol Protokół do współdzielenia informacji pomiędzy

7 Przewaga ValidatorPRO-NT nad Validator-NT Test wartości PoE (Power over Ethernet) Ten sam jak w testerze LanScaperPRO Link Layer Discovery Protocol Protokół do współdzielenia informacji pomiędzy urządzeniami sieciowymi Dodatkowo wykrywa protokoły firmy CISCO(CDP), Nortel (NDP) i Foundry(FDP) Test sieci bezprzewodowej Wykrywanie sieci wifi b/g/n Moc sygnału, tryb, kanał, SSID, MAC, zabezpieczenia, standard (b/g/n) Jedno zestawienie wszystkich szczegółów Zapis wyników Test linku / osiągalności dla sieci1gb/s Test PING w sieci Gigabit Ethernet 7

i Foundry(FDP) Test sieci bezprzewodowej Wykrywanie sieci wifi 802.

8 Rozbudowane oprogramowanie Plan-Um Nawigacja wielo-okienkowa Niestandardowe Ikony Ulepszone zarządzanie przewodami Wymiary pomieszczeń Szacowanie długości okablowania Spis wyposażenia Automatyczne sprawdzanie dostępności aktualizacji 8

przewodami Wymiary pomieszczeń Szacowanie długości

9 Zastosowanie miernik mocy optycznej Zdolność pomiaru mocy optycznej aktywnego urządzenia w celu sprawdzenia prawidłowego funkcjonowania Aktywne urządzenia w optycznych sieciach Ethernet, mają określony poziom mocy wyjściowej Przykład: według specyfikacji Cisco 1000BASE-SX transmituje sygnał o mocy od -3 do nm ValidatorPRO może mierzyć poziom mocy optycznej (dbm) na pięciu długościach fali: 850/1300/1310/1490/1550nm ValidatorPRO może zapisywać wyniki pomiarów do plików.csv lub jako obrazki (zapis wyglądu ekranu) Pamiętaj, aby przed ponownym połączeniem światłowodów dokonać inspekcji czystości! 9

10 Zastosowanie miernik mocy optycznej Zdolność pomiaru strat wtrąconych (insertion loss) Często podczas instalacji systemu sieci światłowodowych konieczny jest pomiar poszczególnych i całościowych strat wtrąconych (insertion loss). Pomiar strat wtrąconych (Insertion loss) jest pomiarem względnym, otrzymywana wartość (db) jest zależna od ustalonej wartości odniesienia. Do typowego pomiaru strat wtrąconych (Insertion loss) wykorzystuje się dodatkowo źródło światła optycznego np. wielomodowe źródło OLS-5 firmy JDSU ValidatorPRO daje możliwość ustawienia wartości odniesienia 0dB dla każdej długości fali i pomiaru strat względnych (Insertion loss). ValidatorPRO może zapisywać wyniki pomiarów do plików.csv lub jako obrazki (zapis wyglądu ekranu) Pamiętaj, aby przed ponownym połączeniem światłowodów dokonać inspekcji czystości! 10

Do typowego pomiaru strat wtrąconych (Insertion loss) wykorzystuje się dodatkowo źródło światła optycznego np.

11 Pomiar strat wtrąconych (Insertion loss) z ValidatorPRO Jednostronny pomiar strat wtrąconych (Insertion Loss) z wykorzystaniem źródła światła optycznego i miernika mocy optycznej ValidatorPRO Najpierw pomiar poziomu odniesienia! Źródło światła Miernik mocy 0dB Pomiar odniesienia Źródło światła Pomiar strat wtrąconych (Insertion Loss) Miernik mocy -1.5dB 850/1300/1310/1490/1550nm 11

ValidatorPRO Najpierw pomiar poziomu odniesienia!

12 Zastosowanie - Testowanie PoE Testowanie urządzeń typu end-span (np. switch Ethernet z wbudowanym modułem PoE) Podłącz ValidatorPRO do portu PoE dla tego typu urządzeń typowo występuje na parach transmisyjnych 1-2 i 3-6 ValidatorPRO automatycznie odczyta i wyświetli wartości jako Cisco ILP (in-line power) lub zasilanie IEEE z urządzenia end-span Testowanie urządzeń typu mid-span (zasilaczy pośrednich) Podłącz ValidatorPRO do portu PoE dla zasilaczy pośrednich (mid-span) typowo występuje na parach 4-5 i 7-8 ValidatorPRO automatycznie odczyta i wyświetli wartości jako Cisco ILP (in-line power) lub zasilanie IEEE z urządzenia mid-span Jeśli podczas odczytu wartości dostarczanego zasilania wystąpi problem z okablowaniem/instalacją i odczytywana wartość spadnie poniżej 36V, tester automatycznie wyświetli błąd Resistance Problem (problem z rezystancją) Jeśli podczas testu PoE, dostarczane napięcie jest poniżej wymagań urządzenia, które ma zostać podłączone, wtedy należy zainstalować pomiędzy tymi urządzeniami zasilacz pośredni. 12

wartości jako Cisco ILP (in-line power) lub zasilanie IEEE z urządzenia end-span Testowanie urządzeń typu mid-span (zasilaczy pośrednich) Podłącz ValidatorPRO do portu PoE dla zasilaczy pośrednich

Zastosowanie Testowanie LLDP LLDP Link Layer Discovery Protocol Protokół Link Layer Discovery Protocol (LLDP) jest używany przez urządzenia sieciowe do rozsyłania w sieci LAN informacji o swoich

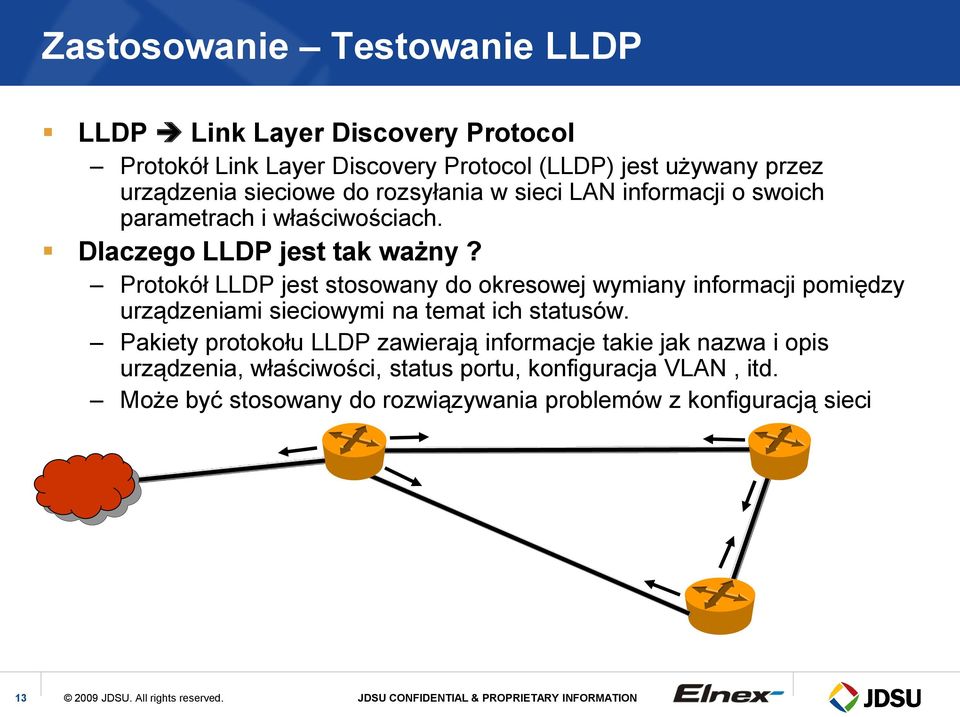

13 Zastosowanie Testowanie LLDP LLDP Link Layer Discovery Protocol Protokół Link Layer Discovery Protocol (LLDP) jest używany przez urządzenia sieciowe do rozsyłania w sieci LAN informacji o swoich parametrach i właściwościach. Dlaczego LLDP jest tak ważny? Protokół LLDP jest stosowany do okresowej wymiany informacji pomiędzy urządzeniami sieciowymi na temat ich statusów. Pakiety protokołu LLDP zawierają informacje takie jak nazwa i opis urządzenia, właściwości, status portu, konfiguracja VLAN, itd. Może być stosowany do rozwiązywania problemów z konfiguracją sieci 13

Protokół LLDP jest stosowany do okresowej wymiany informacji pomiędzy urządzeniami sieciowymi na temat ich statusów.

14 Zastosowanie Wykrywanie sieci WiFi Wykrywanie nieautoryzowanych punktów dostępowych oraz sieci typu ad-hoc. Zapewnienie poprawnej konfiguracji punktów dostępowych Poprawny SSID Brak konfliktów kanałów Poprawnie skonfigurowane zabezpieczenie sieci. Zapewnienie poprawnego pokrycia obiektu / terenu siecią WiFi. 14

Zapewnienie poprawnej konfiguracji punktów dostępowych Poprawny SSID Brak

15 Testowanie sieci b/g/n Wyświetla poziom mocy sygnału wraz z numerem kanału oraz SSID, umożliwiając optymalizację wyboru kanału w routerze bezprzewodowym. Identyfikuje czy połączenie użytkownika sieci WiFi jest prawidłowo skonfigurowane Wybrany odpowiedni / dostępny kanał Ustawione zabezpieczenia Lokalizacja martwych punktów wokół domu w celu lepszego umiejscowienia routera. Konkurencyjne kanały mogą zmniejszyć wydajność sieci Brian Jackson Group PT Demo 15

16 ValidatorPRO- Unikalne wartości Zdolność do certyfikacji prędkości okablowania miedzianego oraz test mocy optycznej w jednym urządzeniu pomiarowym, unikalne rozwiązanie na rynku. Bardziej ekonomiczne rozwiązanie niż zakup oddzielnych urządzeń o tej funkcjonalności. Oprogramowanie Plan-Um

pomiarowym, unikalne rozwiązanie na rynku.

17 Porównanie testerów sieci Ethernet Wszystkie konfiguracje: Certyfikacja okablowania miedzianego w sieciach Ethernet do 1Gb/s, integracja z oprogramowaniem Plan-Um. Wszystkie konfiguracje -NT posiadają dodatkowo funkcje: Port discovery, Ping, CDP Miernik mocy optycznej ValidatorPRO ValidatorPRO-NT Enhanced NT: WiFi, LLDP, PoE Validator Validator-NT Basic NT Testy sieci aktywnej 17

Wszystkie konfiguracje -NT posiadają dodatkowo funkcje: Port discovery, Ping, CDP Miernik mocy

18 Zalecane akcesoria Podręczne, wielomodowe źródło światła optycznego OLS-5 850/1300 nm, złącze ST Zestaw do inspekcji i czyszczenia światłowodów Wyświetlacz HD3 lub HD3-P4 (wersja HD3-P4 zawiera wbudowany mikroskop) Sonda optyczna FBP, zoom 200/400x Złącza inspekcyjne dla konektorów/światłowodów Akcesoria czyszczące dla konektorów/światłowodów Wizualny lokalizator uszkodzeń Adapter UPP dla światłowodów 1.25mm 18

mikroskop) Sonda optyczna FBP, zoom 200/400x Złącza inspekcyjne dla konektorów/światłowodów Akcesoria

19 The End KONIEC 19
