Noyes M210. Przenośny reflektometr certyfikacyjny z miernikiem mocy optycznej oraz wizualnym lokalizatorem uszkodzeń do sieci

Transkrypt

1 Przenośny reflektometr certyfikacyjny z miernikiem mocy optycznej oraz wizualnym lokalizatorem uszkodzeń do sieci jednomodowych i wielomodowych. Noyes M210 Pomiary oraz profesjonalna dokumentacja sieci jedomodowych i wielomodowych Reflektometr M210 jest następcą popularnego modelu M200. W odróżnieniu od swojego poprzednika, M210 posiada zintegrowany miernik mocy pozwalający na wykonywanie certyfikacji okablowania metodą transmisyjną zgodnie ze standardami EN/ISO/TIA oraz łączenie tych pomiarów z pomiarami reflektometrycznymi oraz wideo inspekcją czystości złącz i konektorów. M210 wyposażony został w szybszy procesor nowej generacji a dynamika podniesiona została do 30dB. Wszystko to czyni M210 idealnym reflektometrem certyfikacyjnym, odpowiadającym najnowszym wymaganiom odnośnie pomiarów oraz dokumentacji sieci jednomodowych i wielomodowych.

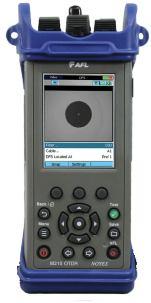

2 Reflektometr SM/MM, miernik mocy i wizualny lokalizator uszkodzeń w jednej kompaktowej obudowie Touch and Test - Intuicyjna obsługa Główne cechy Interfejs Touch and Test Zakres dynamiki o Do 30 db dla światłowodów jednomodowych o Do 26 db dla światłowodów wilomodowych Wbudowany miernik mocy optycznej (850, 1300, 1310, 1490, 1550, 1625, 1650 nm) Lekka konstrukcja 0,9 kg Wbudowany wizualny lokalizator uszkodzeń Wymienne adaptery pomiarowe Czas pracy na baterii >16h Automatyczna analiza Pass/Fail zdarzeń OTDR Możliwość certyfikacji zgodnej ze standardami ISO/EN/TIA metodą transmisyjną Inspekcja wideo czystości złącz i konektorów Tryb automatyczny pozwala na poprawne skonfigurowanie testu nawet przez początkującego użytkownika Łatwy i przejrzysty mechanizm zapisywania pomiarów Wskaźniki PASS/FAIL dla poszczególnych zdarzeń oraz całej linii Graficzna interpretacja mapy zdarzeń Możliwość ręcznego dodawania i usuwania zdarzeń w tabeli zdarzeń Proste i efektywne zarządzanie pomiarami Zaawansowana aplikacja do edycji wyników i generowania raportów pomiarowych Współpraca z oprogramowaniem TRM Łatwa edycja reflektogramów na PC Ogólno dostępny (darmowy) program do przeglądania reflektogramów Najbardziej profesjonalne i wszechstronne raporty pomiarowe, zawierające m.in.: o Wykres OTDR dla dwóch okien transmisyjnych o Tabele zdarzeń z oznaczeniami PASS/FAIL o Zdjęcie czoła feruli o Pomiar certyfikacyjny metodą transmisyjną z odniesieniem do standardu okablowania oraz standardów transmisji

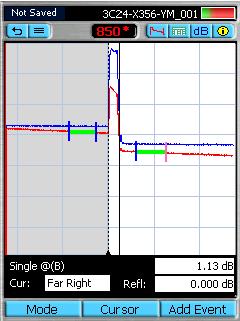

3 ANALIZA REFLEKTOGRAMÓW BEZPOŚREDNIO NA REFLEKTOMETRZE Widok reflektogramu Duży ekran reflektometru M200 pozwala na wygodną analizę reflektogramów. Użytkownik ma możliwość ręcznego pomiaru parametrów zdarzeń z wykorzystaniem metody dwupunktowej oraz czteropunktowej. Tabela zdarzeń Tabela zdarzeń może być generowana automatycznie po wykonanym pomiarze lub dodawana ręcznie. Co istotne, zdarzenia mogą być ręcznie dodawane oraz usuwane z tabeli zdarzeń. Ekran podsumowania Ekran podsumowania dostarcza szybkich informacji o tłumieniu, reflektancji oraz długości całej zmierzonej linii. Na reflektogramie zaznaczana jest rozbiegówka i obiegówka (pkt. 1 i 2), które nie są uwzględniane w pomiarze. 4-PUNKTOWY POMIAR ZDARZEŃ Z APROKSYMACJĄ LSA (METODA NAJMNIEJSZYCH KWADRATÓW) Nowe oprogramowanie Touch and Test dostarcza możliwości pomiaru parametrów zdarzeń metodą 4-punktową. Ten rodzaj analizy do tej pory dostępny był wyłącznie w reflektometrach o rozbudowanym interfejsie. Metoda 4-punktowa jest nieoceniona przy wykonywaniu dokładnych pomiarów tłumienia zdarzeń takich jak np. spawy światłowodowe.

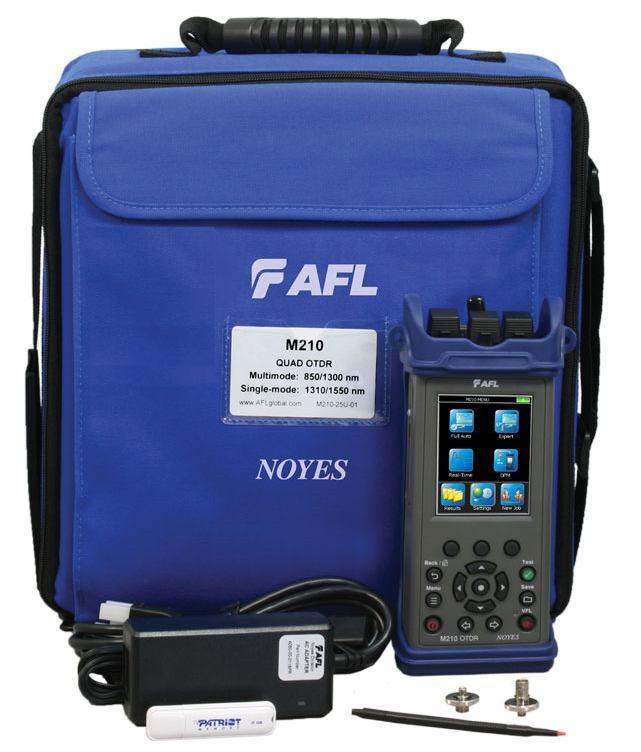

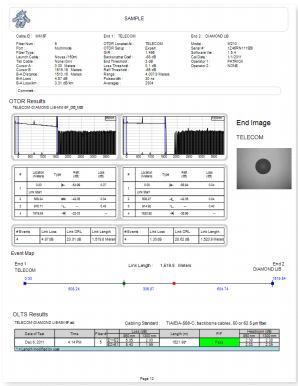

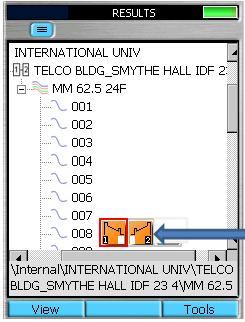

4 UNIKATOWE FUNKCJE ZARZĄDZANIA POMIARAMI Bogate nazewnictwo plików Łatwa organizacja pomiarów Rezultaty organizowane są poprzez zadania (Jobs). Dzięki temu, po wykonanej pracy można w łatwy sposób wygenerować pełną dokumentację pomiarową. Definiowanie i zapamiętywanie testów dwukierunkowych jest bardzo proste i ogranicza liczbę błędów jakie mogą zostać popełnione przy dokonywaniu ustawień, gdyż za pomocą pola End 1 (początek) oraz End 2 (koniec) można nazwać lokalizacje i łatwo określić kierunek z którego wykonywany był pomiar. Przy nadawaniu nazw rezultatom dostępne jest 96 znaków. Dzięki temu późniejsze dopasowanie wyniku do linii jest znacznie ułatwione. Zadanie (Job) Numer włókna Nazwa mierzonego kabla (SM 12F) Określenie kierunku testu (od TELECOM do LYONS HALL) Oznaczenie typu pomiaru Do każdego włókna przypisane są ikony symbolizujące jaki rodzaj pomiaru został na danym włóknie wykonany. Łatwa nawigacja pozwala na znaczne zaoszczędzenie czasu przy skomplikowanych pomiarach sieci o złożonej architekturze. STANDARDOWY ZESTAW M210 W skład zestawu standardowego wchodzi reflektometr M210, pendrive USB, oprogramowanie analityczne na PC, miękka torba przenośna, zasilacz oraz instrukcja obsługi.

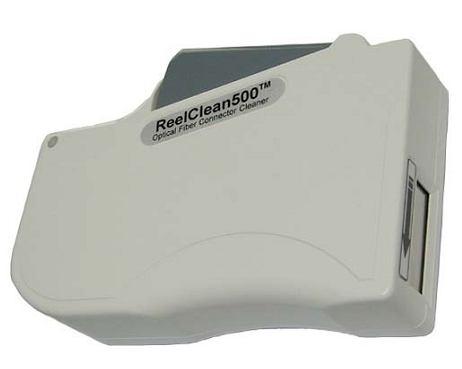

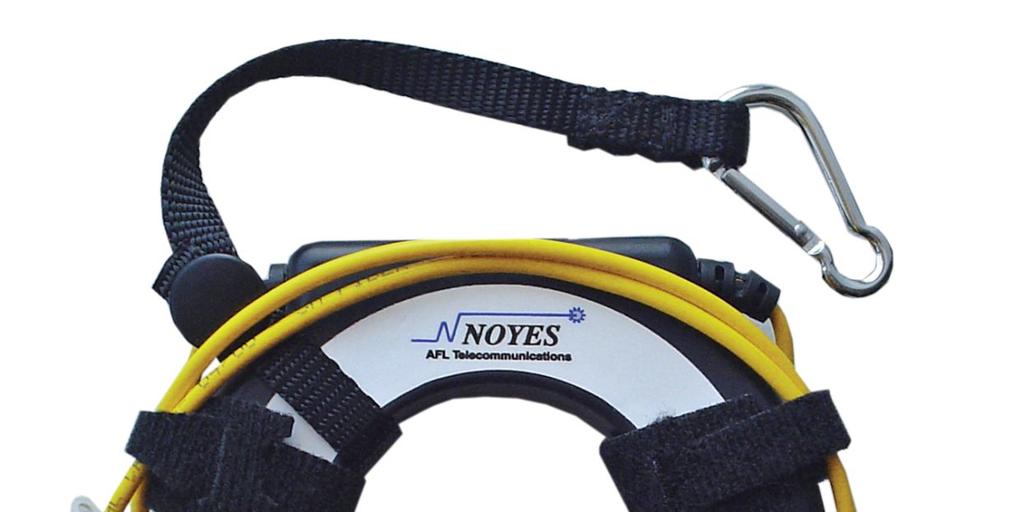

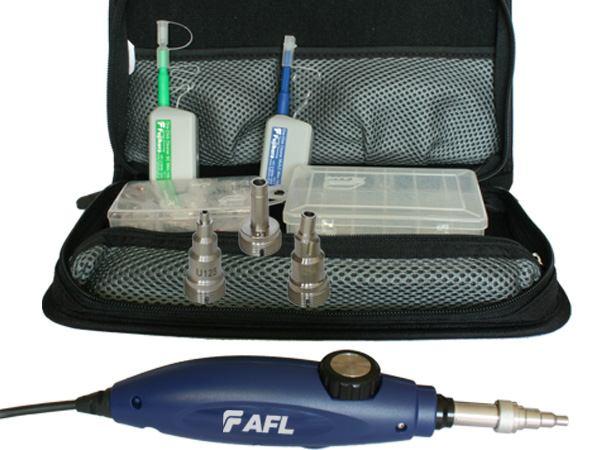

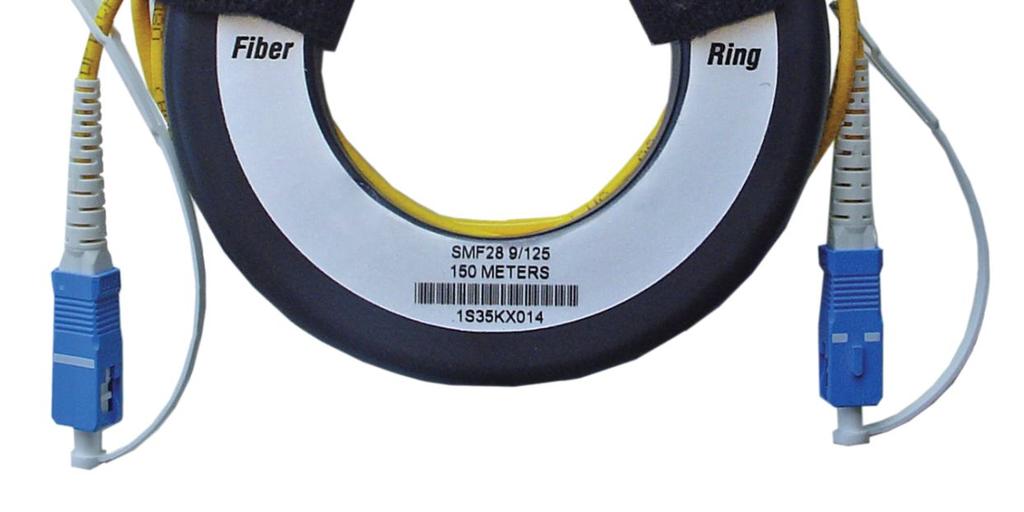

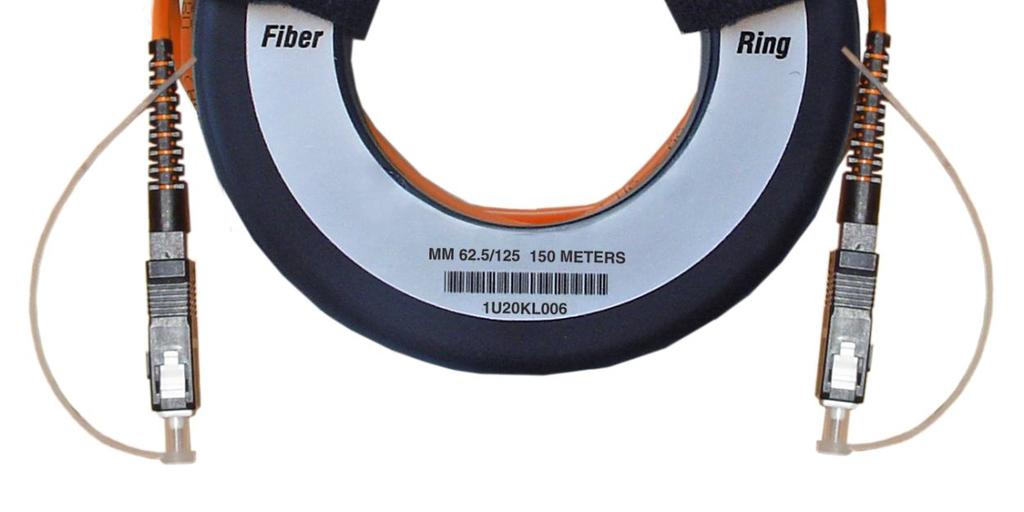

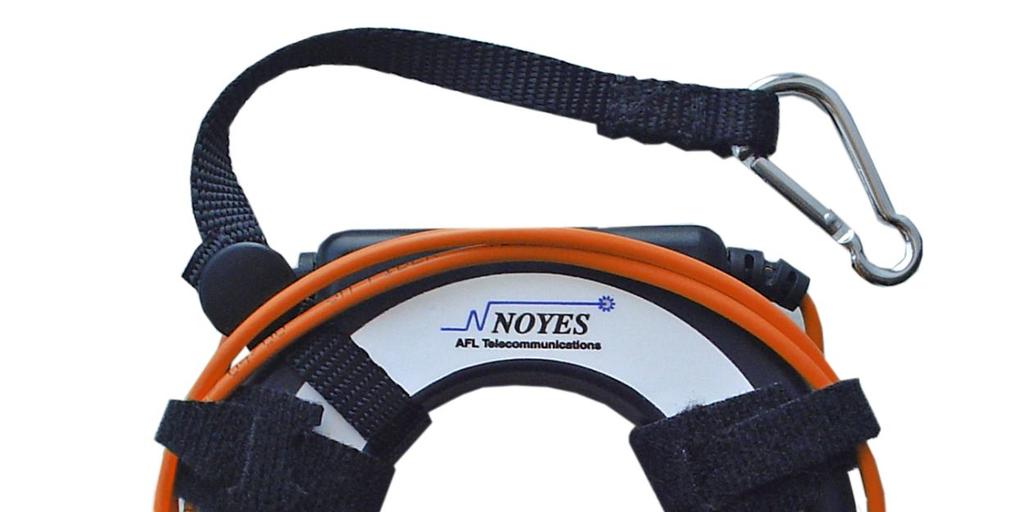

5 AKCESORIA DODATKOWE DO REFLEKTOMETRU NOYES M210 Noyes FiberRing - rozbiegówki światłowodowe dł. 150/500/1000m Rozbiegówki FiberRing występują standardowo w trzech długościach: 150/500/1000m dla światłowodów SM/MM (50/62,5µm). Dzięki kompaktowej budowie rozbiegówki są bardzo wygodne w użyciu. Włókno rozbiegowe jest fabrycznie zamknięte w odpornej obudowie, co wpływa na zwiększoną wytrzymałość rozbiegówek. Rozbiegówki FiberRing mogą posiadać dowolne złącza. Sonda wideo do inspekcji złącz i konektorów DFS 1 Akcesoria do czyszczenia złącz i konektorów Sonda pozwala na dokonywanie inspekcji stanu złącz i konektorów. Pozwala to na wykrycie zabrudzeń oraz uszkodzeń mających degradujący wpływ na sieć światłowodową. Zestaw DFS 1 składa się z sondy pomiarowej, zestawu adapterów: uniwersalny 2,5mm oraz 1,25mm, SC, FC, LC (PC lub APC) oraz podstawowego zestawu do czyszczenia złącz i konektorów. Opcjonalnie dostępny jest pełny wybór adapterów do wszystkich rodzajów złącz. W ofercie firmy Interlab znajduje się szeroki wybór urządzeń do czyszczenia złącz i konektorów. W celu dobrania optymalnego rozwiązania prosimy o kontakt z działem handlowym.

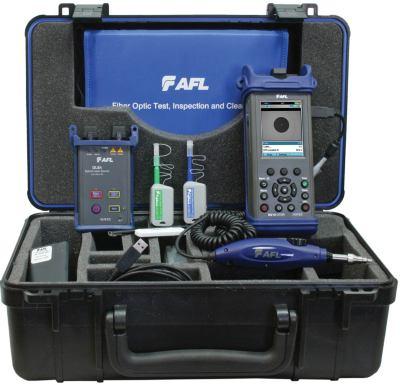

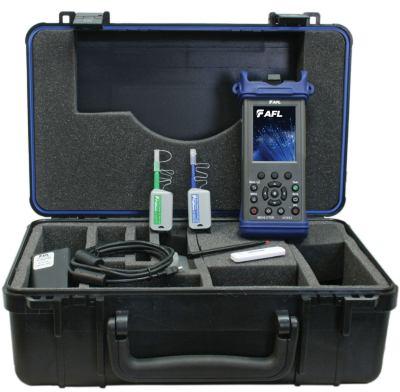

6 ZESTAWY NOYES M210 M210-QUAD-HC Zestaw składa się z reflektometru M210 Quad, twardej walizki transportowej oraz zestawu do czyszczenia złącz i konektorów M210-QUAD-DFS1 Zestaw składa się z reflektometru M210 Quad, twardej walizki transportowej, zestawu do czyszczenia złącz i konektorów oraz sondy do inspekcji wideo Noyes DFS1 M210-QUAD Certification Test Set (Tier1 & Tier2) Jest to najbardziej zaawansowany zestaw dedykowany dla użytkowników wykonujących certyfikację okablowania strukturalnego Tier1 oraz Tier2. Zestaw składa się z reflektometru M210 Quad, twardej walizki transportowej, zestawu do czyszczenia złącz i konektorów, sondy do inspekcji wideo oraz źródła światła do pomiarów transmisyjnych Noyes OLS4 (850/1300/1310/1550 nm)
