1 Wpływ anten na wydajność, jakość oraz przepustowość w różnych sieciach bezprzewodowych Bartłomiej Tybura

Cele szczegółowe: Poznanie rodzajów anten (dookólna, panelowa i

2 Cele projektu Cele ogólne: Poszerzenie wiedzy z zakresu sieci bezprzewodowych. Cele szczegółowe: Poznanie rodzajów anten (dookólna, panelowa i kierunkowa) Konfiguracja zarządzanych routerów Konfiguracja zarządzanych switchy Projektowanie i zarządzanie siecią

Założenia modelowej lokalnej sieci bezprzewodowej Wykorzystanie pasma sieci bezprzewodowej o częstotliwości 2,4 GHz dla zachowania 100% zgodności urządzeń nadawczych Zastosowanie norm IEEE 802.

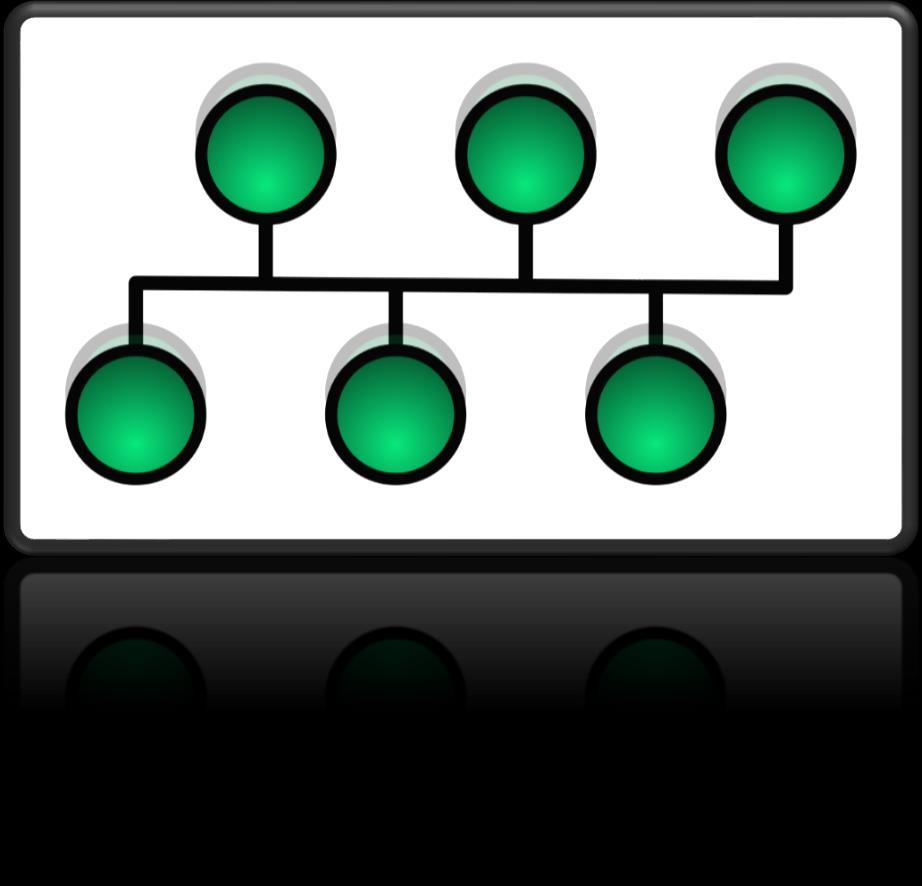

3 Założenia modelowej lokalnej sieci bezprzewodowej Wykorzystanie pasma sieci bezprzewodowej o częstotliwości 2,4 GHz dla zachowania 100% zgodności urządzeń nadawczych Zastosowanie norm IEEE b/g/n oraz standardu Gigabit Ethernet (sieci przewodowej) dla stabilnego połączenia urządzeń sieciowych Zmienna agregacja kanałów oraz wykorzystanie urządzenia konkurencyjnego dla otrzymania jak najbardziej klarownych wyników badania Topologia sieci gwiazda rozszerzona

4 Uproszczony schemat organizacyjny sieci Router bezprzewodowy (konkurent) Internet Modem Router Switch Punkt dostępowy Klient

5 Urządzenia wykorzystane do badań Router MikroTik hex RouterOS L4 256MB RAM, 5xGig LAN Router bezprzewodowy ASUS RT-AC1200 Wirtualny switch zarządzalny systemu RouterOS Switch TP-LINK Easy Smart TL-SG105E 5 portów gigabitowych Wewnętrzy switch systemu operacyjnego punktu dostępowego systemu Asus Punkt dostępowy (router) Asus RT-N12vD Anteny nadawczo - odbiorcze Laptop Lenovo YOGA 530 Telefon z systemem Android 6.0

12 o sile 12 dbi Antena zewnętrzna kierunkowa EDIMAX o sile 2,5 dbi Antena zewnętrzna

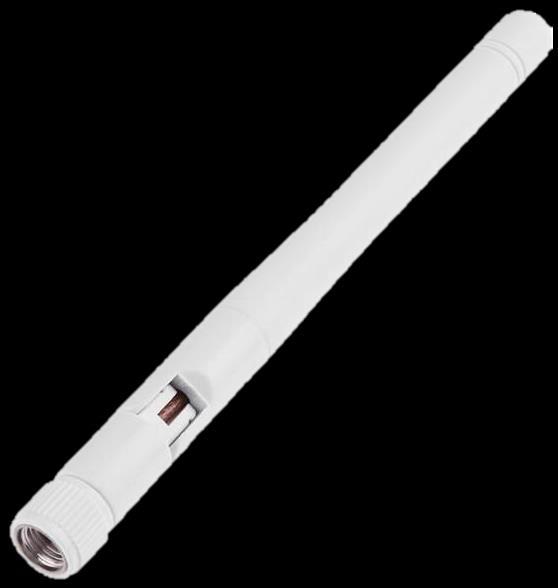

6 Anteny wykorzystane do badania Anteny wewnętrzne punktu dostępowego Asus RT-N12vD Anteny zewnętrzne dookólne Asus 2 x 5 dbi Antena zewnętrzna dookólna Media-Tech ANTENNA 12 o sile 12 dbi Antena zewnętrzna kierunkowa EDIMAX o sile 2,5 dbi Antena zewnętrzna kierunkowa TP-Link o sile 1,5 dbi Antena zewnętrzna panelowa TP-Link TL-ANT2409A o sile 9 dbi

Weryfikacja spójności urządzeń w szeregu

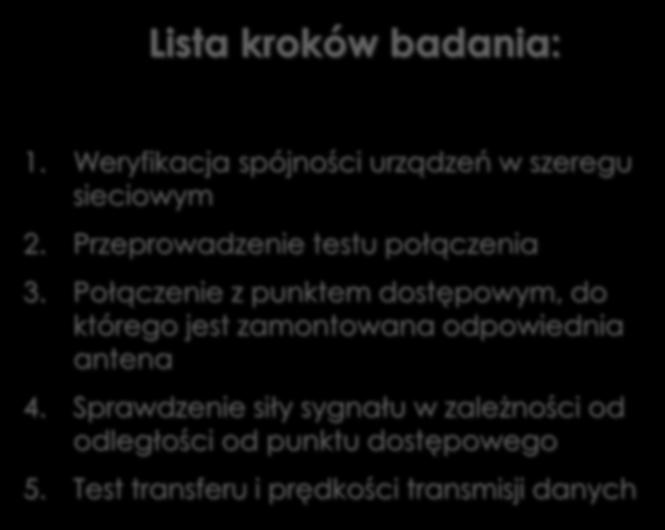

7 Lista kroków badania: Procedura badania wydajności 1. Weryfikacja spójności urządzeń w szeregu sieciowym 2. Przeprowadzenie testu połączenia 3. Połączenie z punktem dostępowym, do którego jest zamontowana odpowiednia antena 4. Sprawdzenie siły sygnału w zależności od odległości od punktu dostępowego 5. Test transferu i prędkości transmisji danych

Konfiguracja sieci Adres IP: 192.168.88.

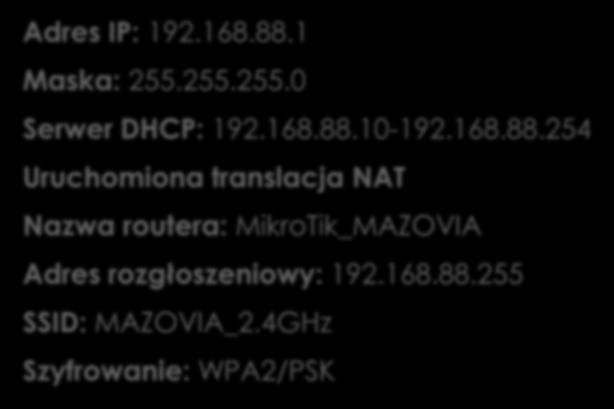

8 Konfiguracja sieci Adres IP: Maska: Serwer DHCP: Uruchomiona translacja NAT Nazwa routera: MikroTik_MAZOVIA Adres rozgłoszeniowy: SSID: MAZOVIA_2.4GHz Szyfrowanie: WPA2/PSK

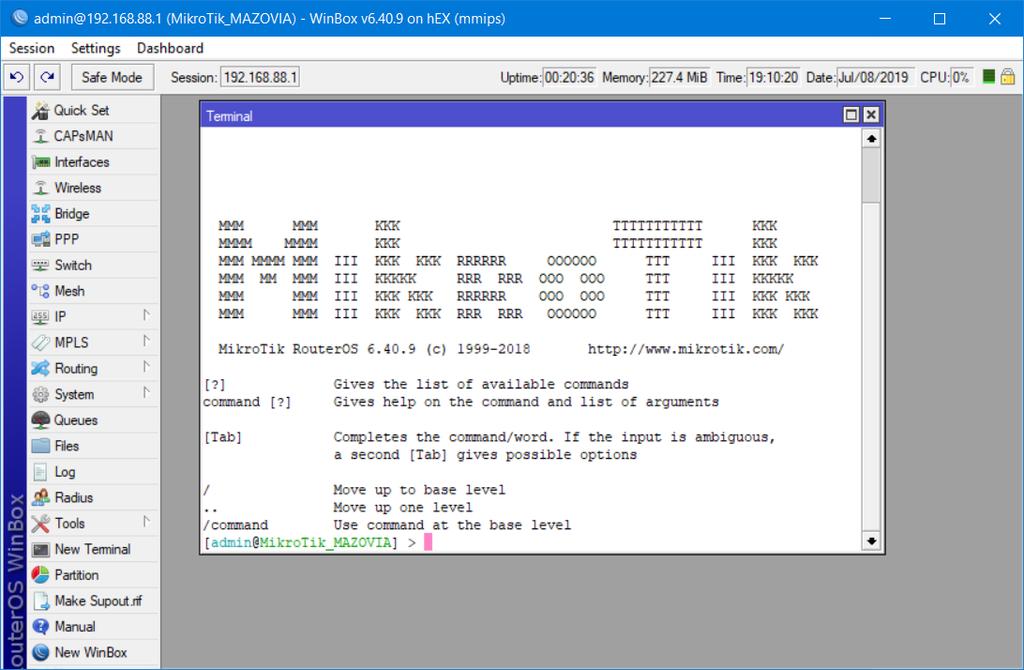

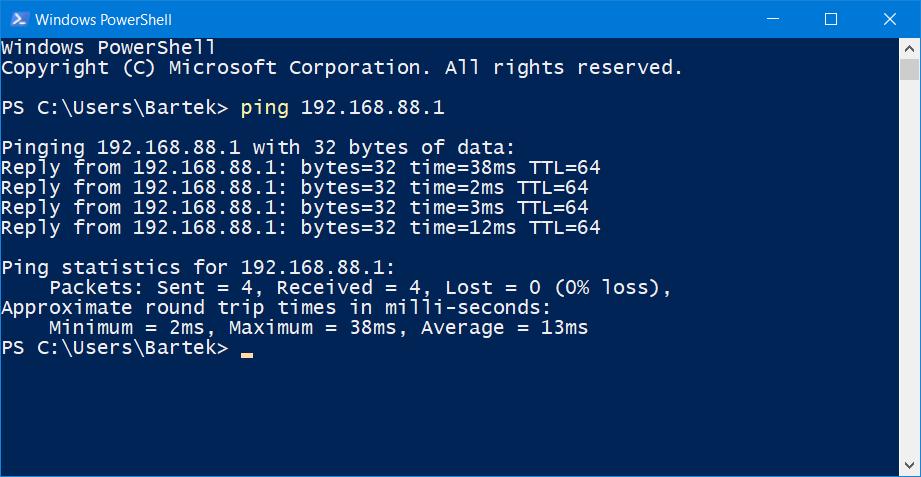

9 Wykorzystane oprogramowanie MikroTik WinBox v Microsoft Windows PowerShell

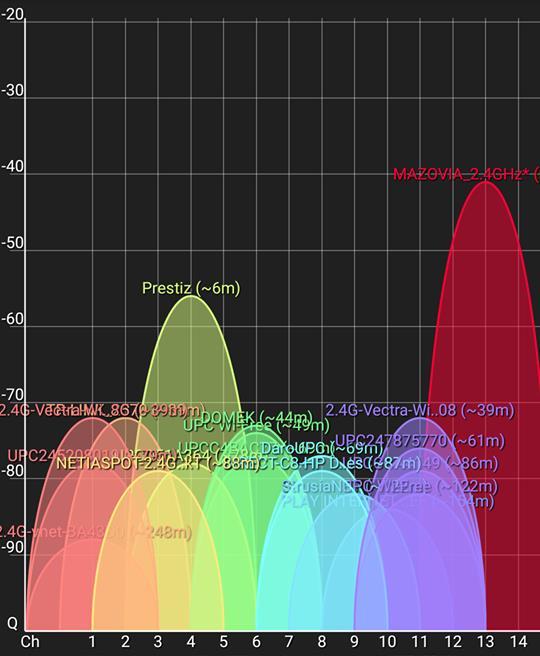

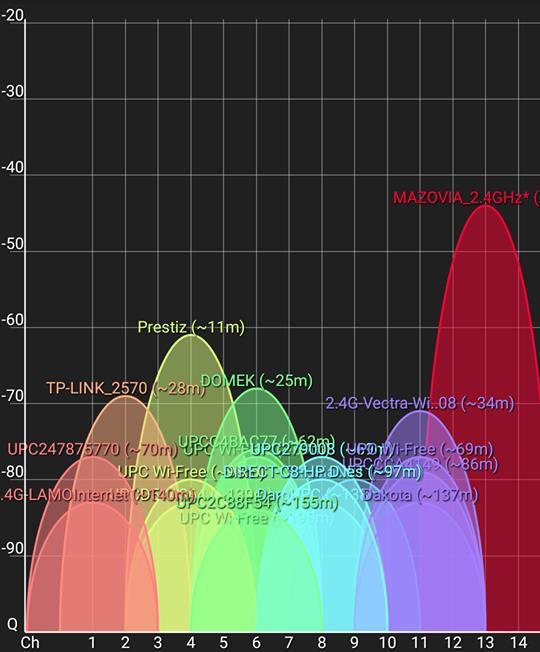

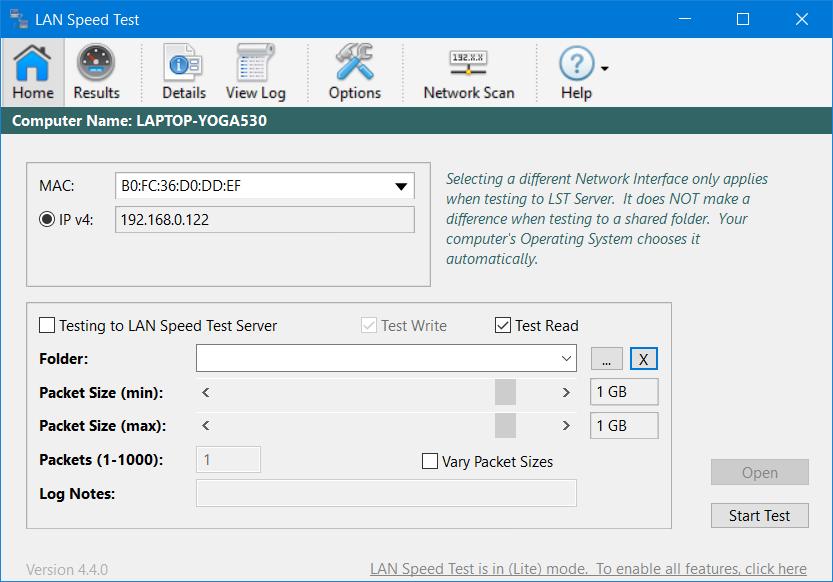

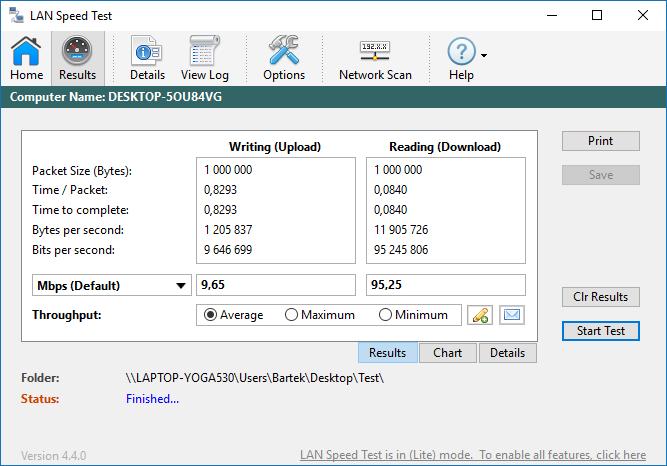

10 Wykorzystane oprogramowanie LAN Speed Test v WiFi Analyzer

11 Modele lokalnej sieci bezprzewodowej użytej w badaniach

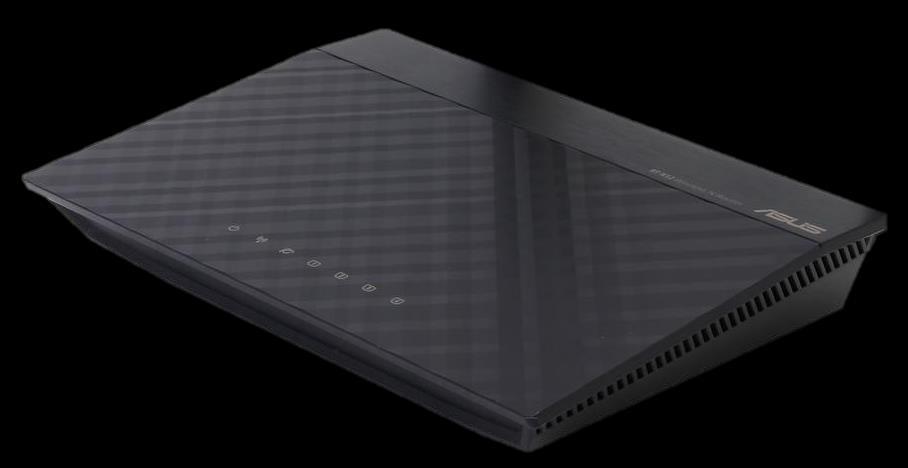

12 Przypadek #1 + Wbudowane anteny wewnętrzne Punkt dostępowy Klient

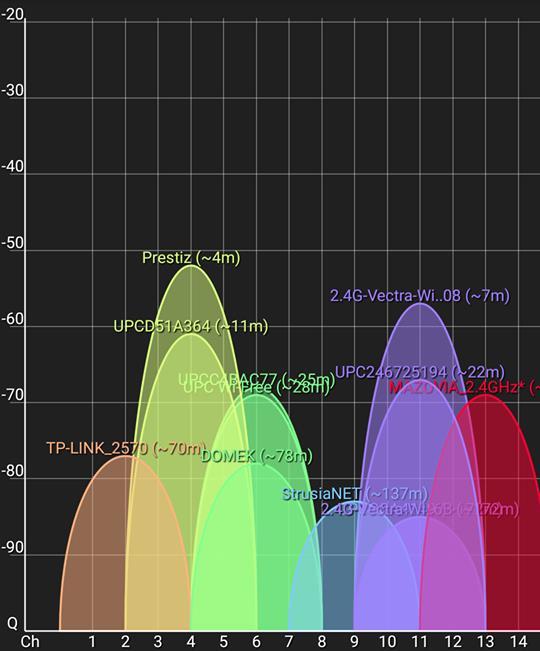

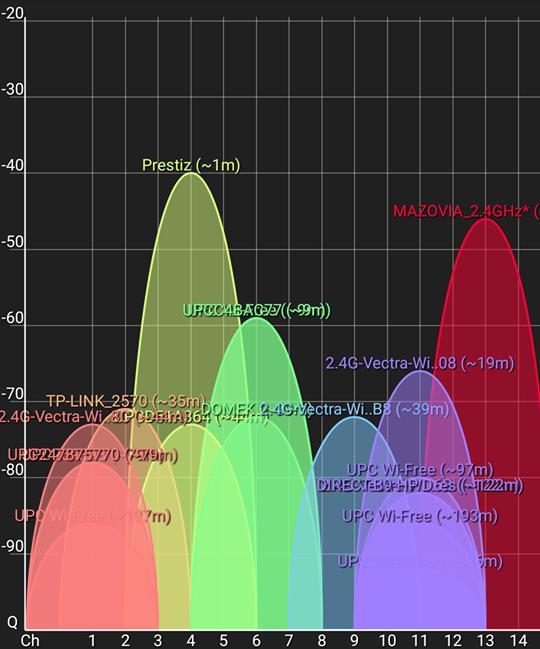

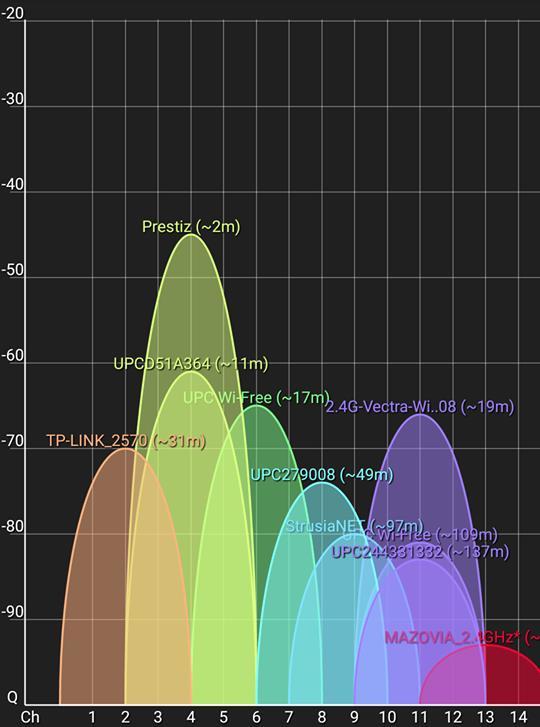

13 Siła sygnału w dbi Przypadek #1 pomiar siły sygnału w zależności od odległości od punktu nadawczego ~ 1 m ~ 5 m ~ 5 m + ściana

14 Przypadek #1 średnie prędkości transferu na podstawie 3 pomiarów

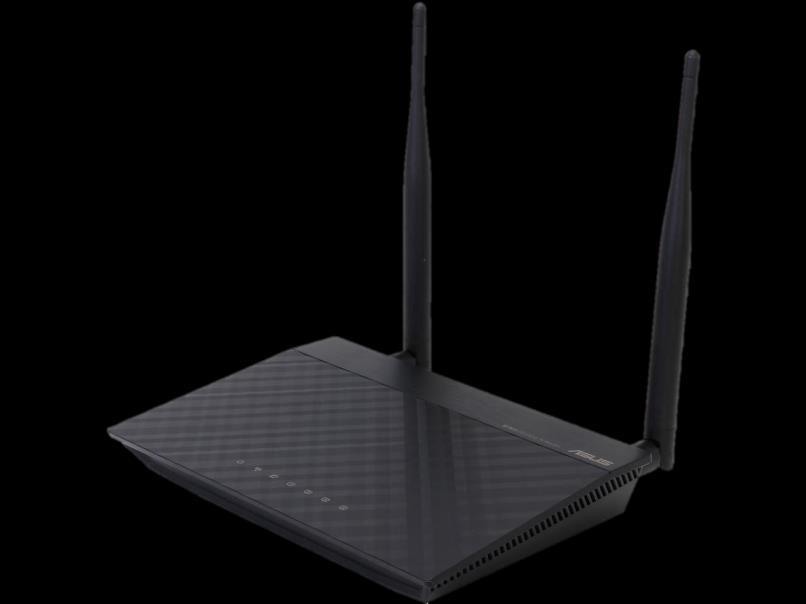

15 Przypadek #2 + Anteny zewnętrzne dookólne Asus 2 x 5 dbi Punkt dostępowy Klient

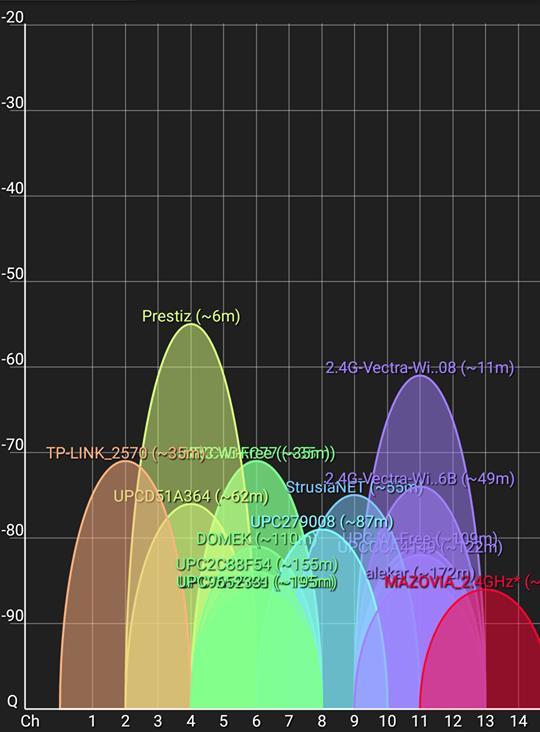

16 Siła sygnału w dbi Przypadek #2 pomiar siły sygnału w zależności od odległości od punktu nadawczego ~ 1 m ~ 5 m ~ 5 m + ściana

17 Przypadek #2 średnie prędkości transferu na podstawie 3 pomiarów

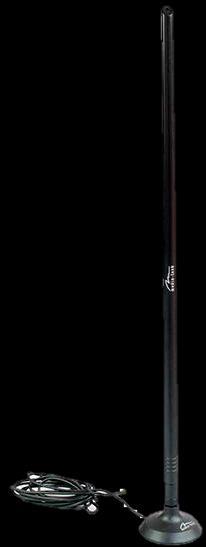

18 Przypadek #3 + Antena zewnętrzna dookólna Media-Tech ANTENNA 12 o sile 12 dbi Punkt dostępowy Klient

19 Siła sygnału w dbi Przypadek #3 pomiar siły sygnału w zależności od odległości od punktu nadawczego ~ 1 m ~ 5 m ~ 5 m + ściana

20 Przypadek #3 średnie prędkości transferu na podstawie 3 pomiarów

21 Przypadek #4 + Antena zewnętrzna kierunkowa EDIMAX o sile 2,5 dbi Punkt dostępowy Klient

22 Siła sygnału w dbi Przypadek #4 pomiar siły sygnału w zależności od odległości od punktu nadawczego ~ 1 m ~ 5 m ~ 5 m + ściana

23 Przypadek #4 średnie prędkości transferu na podstawie 3 pomiarów

24 Przypadek #5 + Antena zewnętrzna kierunkowa TP-Link o sile 1,5 dbi Punkt dostępowy Klient

25 Siła sygnału w dbi Przypadek #5 pomiar siły sygnału w zależności od odległości od punktu nadawczego ~ 1 m ~ 5 m ~ 5 m + ściana

26 Przypadek #5 średnie prędkości transferu na podstawie 3 pomiarów

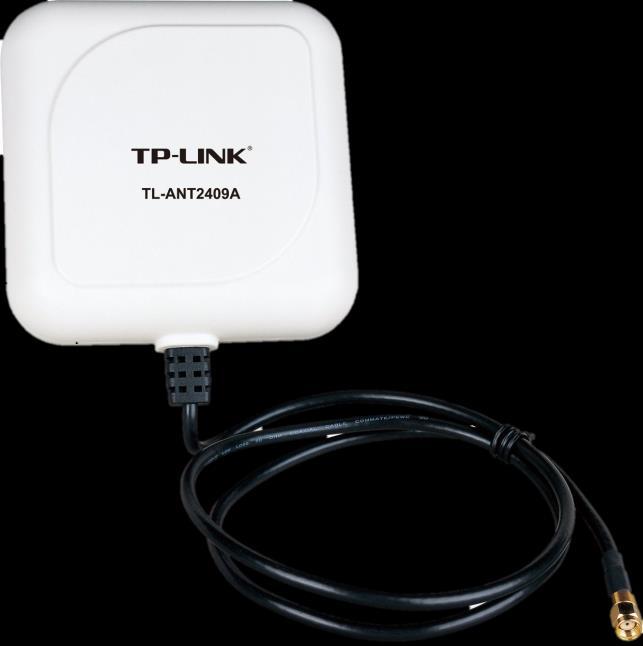

27 Przypadek #6 + Antena zewnętrzna panelowa TP-Link TL-ANT2409A o sile 9 dbi Punkt dostępowy Klient

28 Siła sygnału w dbi Przypadek #6 pomiar siły sygnału w zależności od odległości od punktu nadawczego ~ 1 m ~ 5 m ~ 5 m + ściana

29 Przypadek #6 średnie prędkości transferu na podstawie 3 pomiarów

Najważniejsze wnioski: Najlepsza w rankingu okazała się antena dookólna o sile 12 dbi Anteny dookólne stanowią najwygodniejsze rozwiązanie, ale nie najefektywniejsze ze względu na niskie skupienie

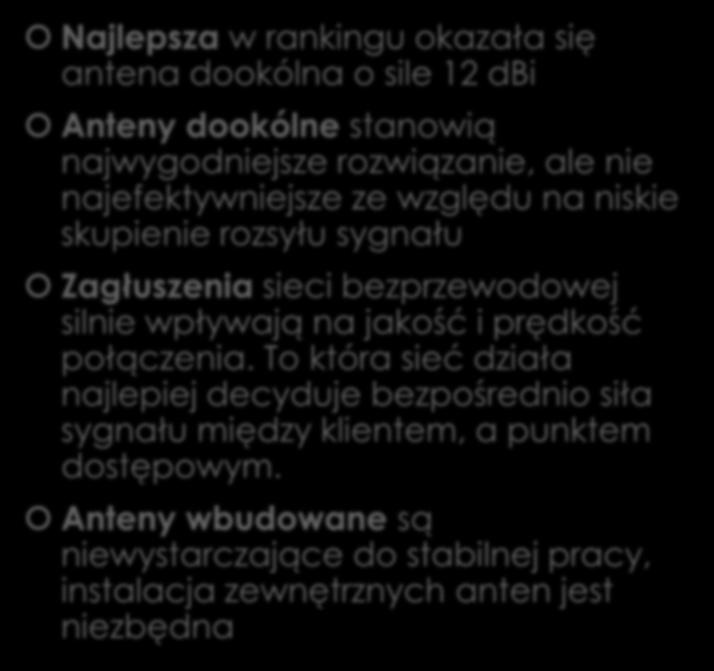

30 Najważniejsze wnioski: Najlepsza w rankingu okazała się antena dookólna o sile 12 dbi Anteny dookólne stanowią najwygodniejsze rozwiązanie, ale nie najefektywniejsze ze względu na niskie skupienie rozsyłu sygnału Zagłuszenia sieci bezprzewodowej silnie wpływają na jakość i prędkość połączenia. To która sieć działa najlepiej decyduje bezpośrednio siła sygnału między klientem, a punktem dostępowym. Anteny wbudowane są niewystarczające do stabilnej pracy, instalacja zewnętrznych anten jest niezbędna

31 Ranking transferu testowanych anten

32 Praca wykonana przez Bartłomieja Tyburę, ucznia klasy 3 TN Zespół Szkół Nr 1 w Piasecznie ul. Szpitalna Piaseczno Telefon: (22) sekretariat@zs1piaseczno.pl Warunki testów oraz parametry użyte przy sprawdzaniu wydajności sieci są podane w załącznikach
