1 Inteligentny Konwerter Mediów 10/100/1000Base-T do Fiber Dual-speed z obsługą Power over Ethernet Plus Seria KGC-320-HP

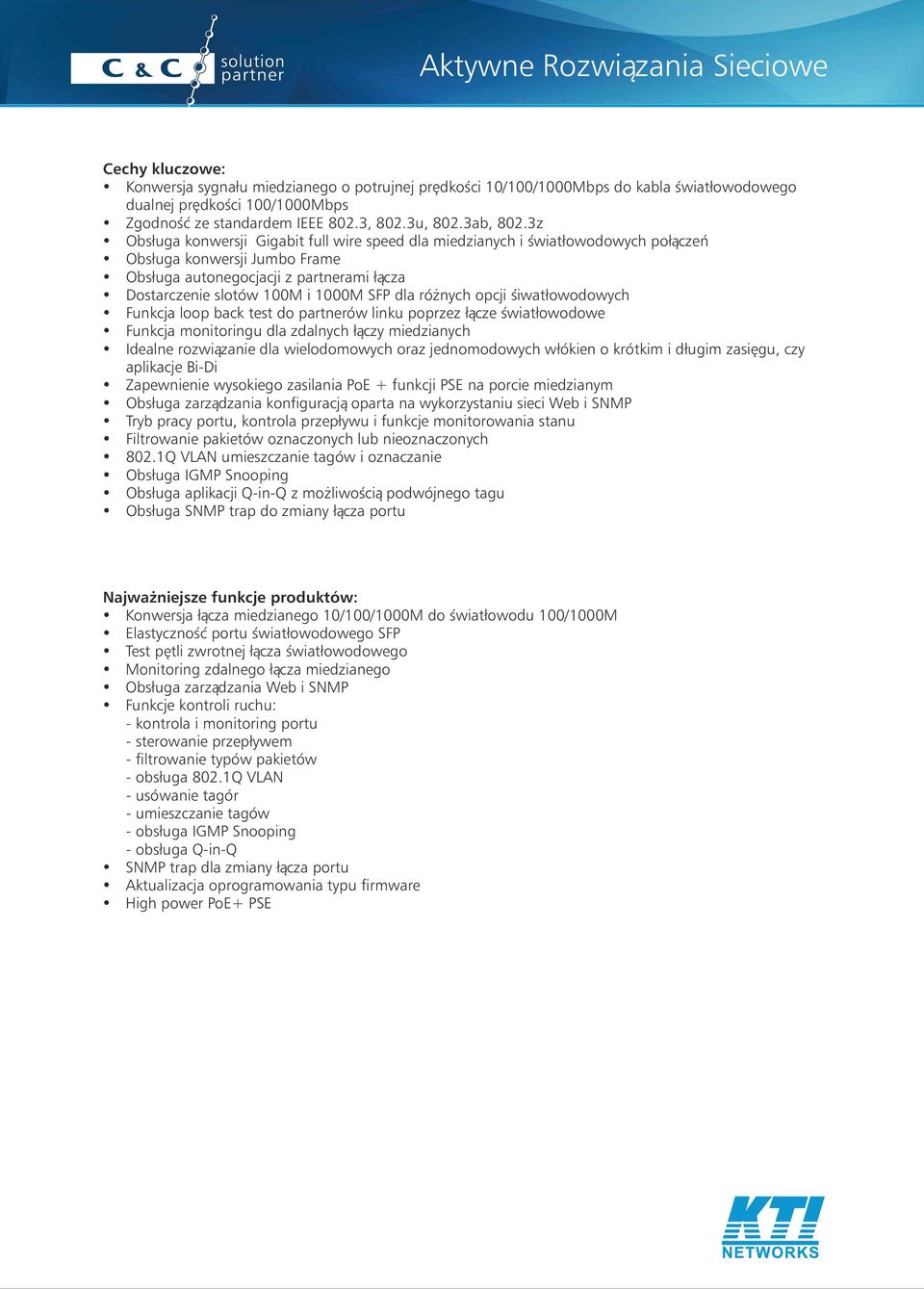

2 Cechy kluczowe: ź Konwersja sygnału miedzianego o potrujnej prędkości 10/100/1000Mbps do kabla światłowodowego dualnej prędkości 100/1000Mbps ź Zgodność ze standardem IEEE 802.3, 802.3u, 802.3ab, 802.3z ź Obsługa konwersji Gigabit full wire speed dla miedzianych i światłowodowych połączeń ź Obsługa konwersji Jumbo Frame ź Obsługa autonegocjacji z partnerami łącza ź Dostarczenie slotów 100M i 1000M SFP dla różnych opcji śiwatłowodowych ź Funkcja loop back test do partnerów linku poprzez łącze światłowodowe ź Funkcja monitoringu dla zdalnych łączy miedzianych ź Idealne rozwiązanie dla wielodomowych oraz jednomodowych włókien o krótkim i długim zasięgu, czy aplikacje Bi-Di ź Zapewnienie wysokiego zasilania PoE + funkcji PSE na porcie miedzianym ź Obsługa zarządzania konfiguracją oparta na wykorzystaniu sieci Web i SNMP ź Tryb pracy portu, kontrola przepływu i funkcje monitorowania stanu ź Filtrowanie pakietów oznaczonych lub nieoznaczonych ź 802.1Q VLAN umieszczanie tagów i oznaczanie ź Obsługa IGMP Snooping ź Obsługa aplikacji Q-in-Q z możliwością podwójnego tagu ź Obsługa SNMP trap do zmiany łącza portu Najważniejsze funkcje produktów: ź Konwersja łącza miedzianego 10/100/1000M do światłowodu 100/1000M ź Elastyczność portu światłowodowego SFP ź Test pętli zwrotnej łącza światłowodowego ź Monitoring zdalnego łącza miedzianego ź Obsługa zarządzania Web i SNMP ź Funkcje kontroli ruchu: - kontrola i monitoring portu - sterowanie przepływem - filtrowanie typów pakietów - obsługa 802.1Q VLAN - usówanie tagór - umieszczanie tagów - obsługa IGMP Snooping - obsługa Q-in-Q ź SNMP trap dla zmiany łącza portu ź Aktualizacja oprogramowania typu firmware ź High power PoE+ PSE

1000M SFP dla różnych opcji śiwatłowodowych ź Funkcja loop back test do partnerów linku poprzez łącze światłowodowe ź Funkcja monitoringu dla zdalnych łączy miedzianych ź Idealne rozwiązanie dla

3 Parametry Standard IEEE 802.3, 802.3u, 802.3ab, 802.3z Port miedziany Port światłowodowy Kable sieciowe Przełączniki DIP Ekranowany RJ-45 10/100/1000Mbps, Full/Half duplex, Autonegocjacja, Auto-MDI/MDI-X Dwa złącza SFP ze wstępnie skonfigurowanym światłowodowym odbiornikiem-nadajnikiem SFP 100/1000Mbps Full duplex, Far End Fault support Port miedziany: rekomendowana Kat.5e lub wyższa do 100m Port światłowodowy: MMF 50/125μm, 62.5/125μm, SMF 9/125μm Tryb pracy portu miedzianego, Sterowanie przepływem, Automatyczne raportowanie statusu zdalnego łącza miedzianego Stan zasilania Status lokalnego portu miedzianego łącze, prędkość, tryb duplex Wskaźnik LED Status zdalnego portu miedzianego łącze, prędkość, tryb duplex Status stanu testu loop back Status lokalnego portu światłowodowego łącze, prędkość, tryb duplex Rozmiar Jumbo Frame Test Loop Back Obsługa max bajtów Dedykowany przycisk do testu loop back do partnerów linku poprzez łącze światłowodowe Standard IEEE 802.3at (opcjonalnie na porcie miedzianym) PoE+ PSE PSE pin 4/5 - DC Plus, Pin 7/8 - DC Minus Dostarczana moc maks. 56V/30W na porcie wyjściowym Wejście zasilania DC Zużycie energetyczne Zakres napięcia roboczego dla aplikacji PoE: +45 ~ +57VDC Zakres napięcia roboczego dla aplikacji nie-poe: +6.5 ~ +60VDC 3.7W@7.5V, 5.4W@56V (bez obciążenia PoE) Zewnętrzny zasilacz typu AC-DC Napięcie znamieniowe 100~240 VAC Zasilacz Czestotliwość wejściowa 50/60Hz Napięcie wyjściowe 56VDC (+1%/-3%) Prąd wyjściowy 1.16A max. IEC320 AC kabel zasilający Mocowanie Biurkowe, ścienne, montaż w szynie DIN (opcja), Temperatura pracy: -10 O C~ 50 O C Parametry środowiskowe Temperatura przechowywania: -40 O C ~ 85 O C Wilgotność względna: 10% ~ 90% (bez kondensacji) Wymiary Zatwierdzenie 144 x x 26 mm (szer. x gł. x wys.) FCC Klasa A, CE Klasa A, C-Tick, IEC

światłowodowym odbiornikiem-nadajnikiem SFP 100/1000Mbps Full duplex, Far End Fault support Port miedziany: rekomendowana Kat.5e lub wyższa do 100m Port światłowodowy: MMF 50/125μm, 62.

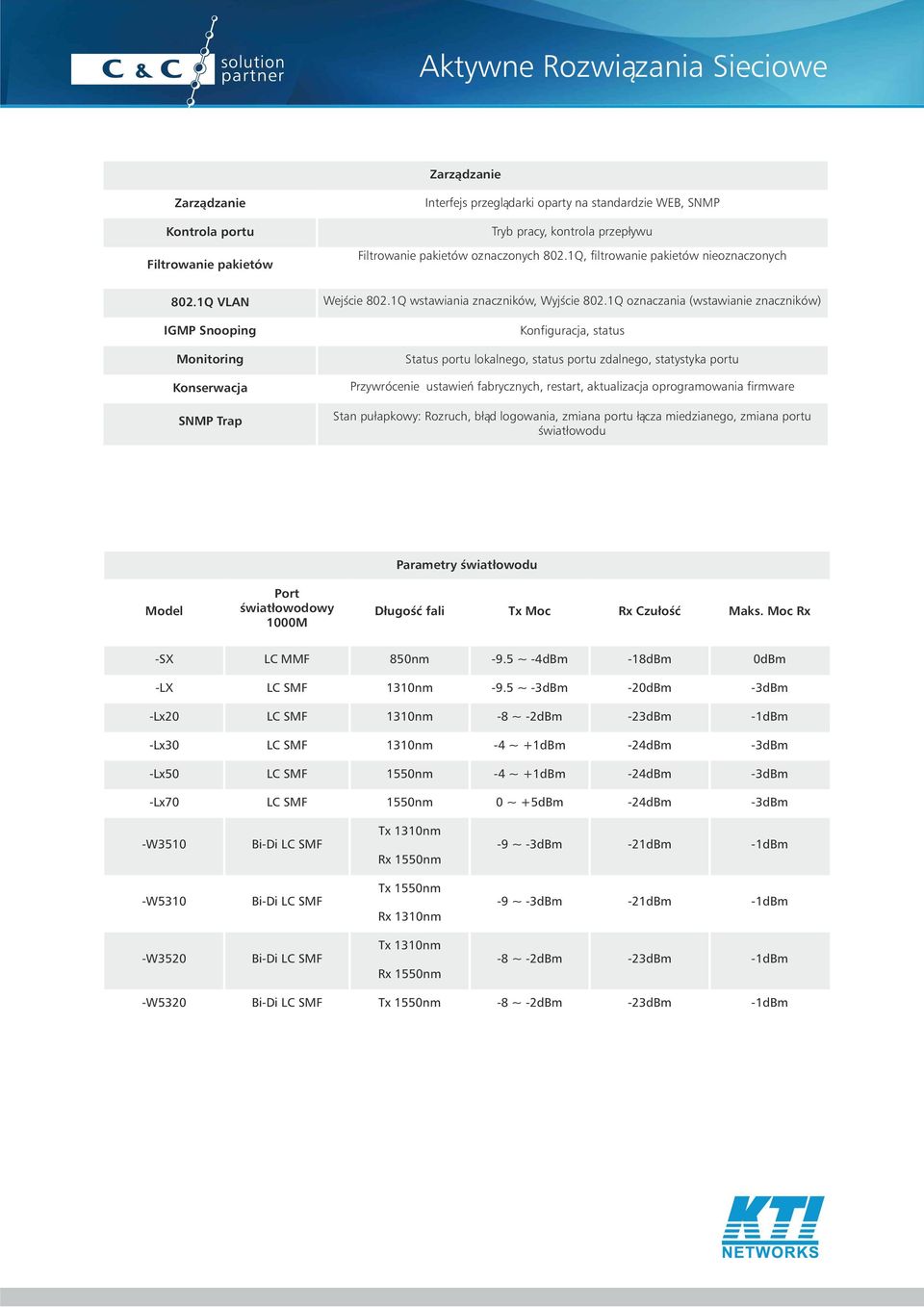

4 Zarządzanie Zarządzanie Kontrola portu Filtrowanie pakietów Interfejs przeglądarki oparty na standardzie WEB, SNMP Tryb pracy, kontrola przepływu Filtrowanie pakietów oznaczonych 802.1Q, filtrowanie pakietów nieoznaczonych 802.1Q VLAN Wejście 802.1Q wstawiania znaczników, Wyjście 802.1Q oznaczania (wstawianie znaczników) IGMP Snooping Monitoring Konserwacja SNMP Trap Konfiguracja, status Status portu lokalnego, status portu zdalnego, statystyka portu Przywrócenie ustawień fabrycznych, restart, aktualizacja oprogramowania firmware Stan pułapkowy: Rozruch, błąd logowania, zmiana portu łącza miedzianego, zmiana portu światłowodu Model Port światłowodowy 1000M Parametry światłowodu Długość fali Tx Moc Rx Czułość Maks. Moc Rx -SX LC MMF 850nm -9.5 ~ -4dBm -18dBm 0dBm -LX LC SMF 1310nm -9.5 ~ -3dBm -20dBm -3dBm -Lx20 LC SMF 1310nm -8 ~ -2dBm -23dBm -1dBm -Lx30 LC SMF 1310nm -4 ~ +1dBm -24dBm -3dBm -Lx50 LC SMF 1550nm -4 ~ +1dBm -24dBm -3dBm -Lx70 LC SMF 1550nm 0 ~ +5dBm -24dBm -3dBm -W3510 Bi-Di LC SMF -W5310 Bi-Di LC SMF -W3520 Bi-Di LC SMF Tx 1310nm Rx 1550nm Tx 1550nm Rx 1310nm Tx 1310nm Rx 1550nm -9 ~ -3dBm -21dBm -1dBm -9 ~ -3dBm -21dBm -1dBm -8 ~ -2dBm -23dBm -1dBm -W5320 Bi-Di LC SMF Tx 1550nm -8 ~ -2dBm -23dBm -1dBm

1Q oznaczania (wstawianie znaczników) IGMP Snooping Monitoring Konserwacja SNMP Trap Konfiguracja, status Status portu lokalnego, status portu zdalnego, statystyka portu Przywrócenie ustawień

5 Rx 1310nm Model Port światłowodowy 100M Długość fali Tx Moc Rx Czułość Maks. Moc Rx -FM LC MMF 1310nm -20 ~ -14dBm -31dBm -8dBm -FS30 LC SMF 1310nm -15 ~ -8dBm -34dBm 0dBm -FS60 LC SMF 1310nm -5 ~ 0dBm -35dBm 0dBm -FS100 LC SMF 1550nm -5 ~ 0dBm -35dBm 0dBm -FW3520 Bi-Di LC SMF TX 1310nm RX 1550nm -14 ~ -8dBm -32dBm 0dBm -FW5320 Bi-Di LC SMF TX 1550nm RX 1310nm -14 ~ -8dBm -32dBm 0dBm Informacje dotyczące zamówienia KGC-320-HP-xxx KGC-320-xxx Media konwerter z funkcją PoE+ PSE Media konwerter bez funckji PoE

-35dBm 0dBm -FS100 LC SMF 1550nm -5 ~ 0dBm -35dBm 0dBm -FW3520 Bi-Di LC SMF TX 1310nm RX 1550nm -14 ~ -8dBm -32dBm 0dBm -FW5320

6 KGC-320-HP-xxx, KGC-320-xxx Model Port światłowodowy 1000M Dystans -SX LC / m 62.5/ m -LX LC 1310 MMF SMF 550m 10km -LX20 LC 1310 SMF -LX30 LC 1310 SMF 30km -LX50 LC 1550 SMF 50km -LX70 LC 1550 SMF 70km -W3510 LC Tx1310 Rx km -W5310 LC Tx1550 Rx km -W3520 LC Tx1310 Rx1550 -W5320 LC Tx1550 Rx1310 Model Port światłowodowy 100M Dystans -FM LC 1310 MMF 2km -FS30 LC 1310 SMF 30km -FS60 LC 1310 SMF 60km -FS100 LC 1550 SMF 100km -FW3520 LC Tx1310 Rx1550 -FW5320 LC Tx1550 Rx1310 ul. 17 Stycznia 119, Leszno tel fax ul. Polanki 67c Gdańsk tel fax ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl

Tx1310 Rx1550 -W5320 LC Tx1550 Rx1310 Model Port światłowodowy 100M Dystans -FM LC 1310 MMF 2km -FS30 LC 1310 SMF 30km -FS60 LC 1310 SMF 60km -FS100 LC 1550 SMF 100km -FW3520 LC Tx1310 Rx1550 -FW5320
