OTDR AQ7270 Reflekto metr Najnowsza rodzina reflektometrów optycznych firmy YOKOGAWA (Ando) Reflektometr AQ 7270 dostępny jest w 11 różnych konfiguracjach.

o. ul. Kosiarzy 37 paw. 20 02-953 Warszawa tel: (022) 840 81 70 fax: (022) 651 83 71 e-mail: interlab@

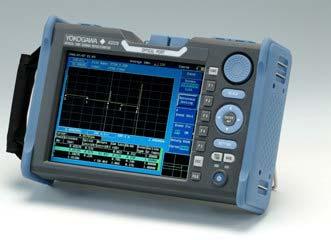

1 OTDR AQ7270 Reflekto metr Najnowsza rodzina reflektometrów optycznych firmy YOKOGAWA (Ando) Reflektometr AQ 7270 dostępny jest w 11 różnych konfiguracjach. Umożliwia pomiary światłowodów jedno i wielomodowych. Poszczególne modele różnią się od siebie zakresem dynamiki i ilością dostępnych długości fal: 850, 1300, 1310, 1490, 1550, 1625, 1650 nm Sp. z o.o. ul. Kosiarzy 37 paw Warszawa tel: (022) fax: (022) interlab@interlab.pl web: : 0,8m Pamięć wewnętrzna (1000 pomiarów) i USB Szybkie, łatwe i zautomatyzowane pomiary 8,4 kolorowy wyświetlacz LCD Wbudowany miernik mocy optycznej Wbudowane źródło światła Porty USB do zapisu, transmisji i zdalnego sterowania Zdalne sterowanie poprzez sieć IP Oprogramowanie emulacyjne na PC (kreator raportów) Kompaktowy i lekki: 2,8kg 1

Po mi ar y O TD R 0,8m Dynamika 40dB Pomiary bliskie Rozwój sieci FTTH wymusza potrzebę wykonywania pomiarów reflektometrycznych na bardzo krótkich

Pomiary dalekie Dynamika 40 db umożliwia pomiar i dokładną analizę włókien światłowodowych o długości do około 100 km.

i szybkie Czas uruchomienia reflektometru AQ7270 od włączenia do pełnej gotowości do pracy wynosi około 10s.

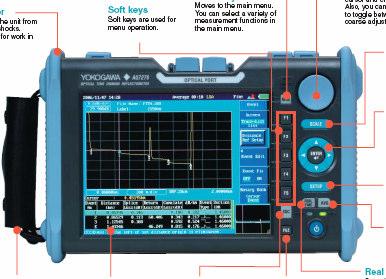

2 Po mi ar y O TD R 0,8m Dynamika 40dB Pomiary bliskie Rozwój sieci FTTH wymusza potrzebę wykonywania pomiarów reflektometrycznych na bardzo krótkich odległościach. Krótka strefa martwa możliwa do osiągnięcia przy pomiarach impulsem 3 ns gwarantuje spełnienie tych wymagań. Pomiary dalekie Dynamika 40 db umożliwia pomiar i dokładną analizę włókien światłowodowych o długości do około 100 km. Dzięki dużej liczbie punktów próbkowania (50 000) wszystkie zdarzenia wyświetlone są na reflektogramie. i szybkie Czas uruchomienia reflektometru AQ7270 od włączenia do pełnej gotowości do pracy wynosi około 10s. Wydłuża to czas pracy baterii, a reflektometr jest gotowy kiedy ty jesteś gotowy! Bu dow a i i nte r fej s y Osłona ochronna Przyciski funkcyjne Przycisk Menu Przycisk obrotowy Ustawienie skali Przyciski strzałkowe Ustawienia OTDR Pomiar uśredniający Rączka Wyświetlacz LCD Przycisk ESC 2 Operacje na plikach Pomiar w czasie rzeczywistym

Przycisk ustawiania papieru Drukarka Port sieci LAN Drukarka/ karta sieciowa

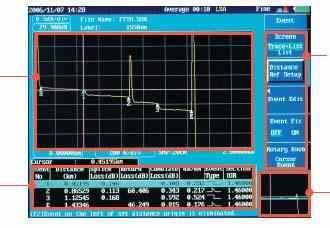

USB (typ A) Port USB (typ B) Stojak E k ra n O TD R Przyciski soft Reflektometr

Światła Miernik mocy optycznej Reflektometr AQ7270 posiada funkcję monitora

poziomu mocy w odbiornikach ONU sieci FTTH.

3 Przycisk ustawiania papieru Drukarka Port sieci LAN Drukarka/ karta sieciowa Gniazdo baterii Dźwignia przesuwu papieru Pasek Zasilanie Wyjścia optyczne Port USB (typ A) Port USB (typ B) Stojak E k ra n O TD R Przyciski soft Reflektometr Tabela zdarzeń Podgląd całego przebiegu D o da tk ow e fun k c je Źródło Światła Miernik mocy optycznej Reflektometr AQ7270 posiada funkcję monitora mocy optycznej (opcja), szczególnie przydatną do pomiaru tłumienia linii oraz poziomu mocy w odbiornikach ONU sieci FTTH. Funkcja źródła światła (opcja) może zostać wykorzystana do identyfikacji włókien światłowodowych lub do pomiaru ich tłumienności. 3

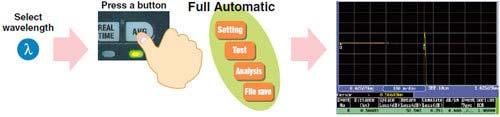

Automatyczne pomiary n e Automatyczne ustawienia warunków pomiaru Reflektometr AQ7270, w trybie Full Auto Mode posiada funkcje automatycznego ustawiania warunków pomiarowych.

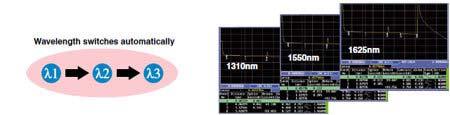

lub zewnętrznej podłączonej do złącza USB. Automatyczne pomiary wielofalowe Reflektometr AQ7270, w trybie Multi Wavelength Mode umożliwia wykonywanie pomiarów na wszystkich wybranych długościach fali.

Predefiniowane pomiary makro AQ7270 posiada funkcję pomiarów predefiniowanych.

4 Automatyczne pomiary n e Automatyczne ustawienia warunków pomiaru Reflektometr AQ7270, w trybie Full Auto Mode posiada funkcje automatycznego ustawiania warunków pomiarowych. Wystarczy dokonać wyboru określonej długości fali pomiarowej i nacisnąć przycisk AVG reflektometr automatycznie ustawi wszelkie parametry niezbędne do pomiaru i zapisze wynik w pamięci wewnętrznej lub zewnętrznej podłączonej do złącza USB. Automatyczne pomiary wielofalowe Reflektometr AQ7270, w trybie Multi Wavelength Mode umożliwia wykonywanie pomiarów na wszystkich wybranych długościach fali. W tym celu należy zaznaczy odpowiednie długości fali i nacisnąć przycisk startu pomiaru. Reflektometr automatycznie wykonuje pomiar zmieniając długość fali, robi analizę zdarzeń i zapisuje wynik. Predefiniowane pomiary makro AQ7270 posiada funkcję pomiarów predefiniowanych. Po skonfigurowaniu i zapisaniu makra istnieje możliwość wykonywania pomiarów o ściśle określonych nastawach za pomocą jednego przycisku. Reflektometr umożliwia zapisanie do 5 predefiniowanych makr. Pozostałe funkcje AQ7270 posiada szereg funkcji sprawdzających i testujących, informujących użytkownika o wielu zdarzeniach i sytuacjach w badanym włóknie światłowodowym. Alarm pracy na aktywnej linii Sprawdzanie połączenia włókna Wykrywanie zdarzeń krytycznych 4

5 Op rogr am ow an ie P C Oprogramowanie emulacyjne AQ 7932B, umożliwia edycję, emulację i archiwizację otrzymanych reflektogramów. Dodatkowo oprogramowanie umożliwia w łatwy i szybki sposób tworzenie raportów z pomiarów (funkcja automatycznego tworzenia raportów). Fu n kc je U S B AQ7270 wyposażony jest w interfejsy USB dwóch typów: typ A oraz typ B. Umożliwiają one bezpośrednie połączenie z wszelkiego rodzaju nośnikami pamięci masowej, drukarkami zewnętrznymi czy zewnętrznym komputerem PC, który po załadowaniu specjalnego oprogramowania może zdalnie sterować reflektometrem. Zapis wyników pomiaru do pamięci USB Podłączenie drukarki zewnętrznej Zdalna kontrola Dostęp do pamięci wewnętrznej AQ7270 5

6 Dane techniczne Da n Jednostka główna AQ 7270 Wyświetlacz 8.4 kolorowy TFT LCD o roz. 640 x 480 Oś pozioma Rozdzielczość próbkowania Rozdzielczość odczytu Punkty pomiarowe 5cm, 10cm, 20cm, 50cm, 1m, 2m, 4m, 8m, 16m, 32m min. 1cm max punktów Zakres indeksu grupowego do z krokiem Oś pionowa Skala 0.2dB/div, 0.5dB/div, 1dB/div, 2dB/div, 5dB/div, 7.5dB/div Pomiar strat odbiciowych Rozdzielczość odczytu Pomiar strat tłumieniowych max dB Wyświetlenie pomiaru jednostronnego z krokiem 0.001dB do maksymalnie 5 cyfr znaczących Wyświetlenie relatywne pomiaru jednostronnego, straty na jednostkę długości oraz pomiar tłumienia między dwoma wybranymi punktami Pomiar strat odbiciowych mechanicznych. Pomiar strat odbiciowych całego światłowodu pomiędzy dwoma wybranymi punktami Pamięć (zapis i odczyt Wewnętrzna Zapis do 1000 wyników pomiarów przebiegów oraz warunków pomiarów) Zewnętrzna Pen Drive (na USB) Interfejsy Zasilanie Warunki pracy Wymiary i waga Wyposażenie standardowe USB (Host Interface) LAN Zasilacz AC Akumulatory Temperatura pracy Przechowywanie Wilgotność powietrza 2 porty USB umożliwiające podłączenie pamięci USB, klawiatury, drukarki Port sieci LAN Li-Ion, czas pracy ok. 6 godz., ładowanie < 5 godz. -0 do +45 C -20 do +60 C 85% lub mniej 287 (W) x 197 (H) x 85 (D) mm, waga ok. 2,8kg Akumulatory, zasilacz AC, instrukcja obsługi Jednostki optyczne Nazwa modelu Długość fali 1150 ± 25 nm 1650 ± 5 nm 130/1550 ±25 nm Światłowody 500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km 3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us Zdarzeniowa typowo 0.8 m typowo 0.8 m typowo 0.8 m Tłumieniowa typowo 8 m typowo 12 m typowo 7/8 m /32 Nazwa modelu Długość fali 1310/1550 ± 25 nm 1550/1625 ± 25 nm Światłowody 500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km 3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us Zdarzeniowa typowo 0.8 m typowo 0.8 m Tłumieniowa typowo 7/8 m typowo 8/12 m 40/38 38/35 6

7 Nazwa modelu Długość fali 1310/1490/1550 ± 25 nm 1310/1550/1625 ± 25 nm 1310/1550/1650 ± 10 nm Światłowody 500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km 3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us Zdarzeniowa typowo 0.8 m typowo 0.8 m typowo 0.8 m Tłumieniowa typowo 7/8/8 m typowo 7/8/12 m typowo 7/8/12 m 34/30/32 34/32/28 34/32/30 Nazwa modelu Długość fali 1310/1550/1625 ± 25 nm 850/1300 ± 25 nm 1310/1550 ± 25 nm 850/1300 ± 30 nm Światłowody GI (50/125, 62,5/125) 500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km 3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us 500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us GI (50/125, 62,5/125) 500 m, 1 km, 2 km, 500 m, 1 km, 2 km, 5 km, 10 km, 20 km 5 km, 10 km, 20 km 50 km, 100 km, km, 100 km km, 300 km, 400 km 3 ns, 10 ns, 20 ns, 10 ns, 20 ns, 50 ns, 100 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 200 ns, 500 ns, 2 us, 5 us, 10 us, 1 us, 2 us, 5 us 20 us Zdarzeniowa typowo 0.8 m typowo 2 m typowo 0.8 m typowo 2 m Tłumieniowa typowo 7/8/12 m typowo 7/10 m typowo 7/8 m typowo 7/10 m 40/38/35 22,5/24 34/32 22,5/24 Bliższe informacje techniczne i handlowe można uzyskać w dziale handlowym firmy: Sp. z o.o. ul. Kosiarzy 37 paw. 20 tel: (022) ; fax: interlab@interlab.pl 7
