1 Analizator kabli i anten Typu Saluki S3101 Dane Techniczne Saluki Technology Inc. DIGIMES PL wersja 1.0

2 Dane techniczne mają zastosowanie do następujących modeli analizatora kabli oraz anten: Analizator kabli oraz anten wersja S3101A oraz S3101B Akcesoria standardowe analizatora kabli oraz anten S3101A oraz S3101B Przedmiot Nazwa Ilość 1 Przenośny analizator kabli oraz anten S szt. 2 Zasilacz sieciowy 1 szt. 3 Standardowy kabel zasilający 1 szt. 4 Wbudowana ładowalna bateria 1 szt. 5 Kabel USB 1 szt. 6 Instrukcja obsługi w języku polskim 1 szt. 7 oprogramowanie PC na nośniku cyfrowym 1 szt. 8 Ładowarka samochodowa 1 szt. 9 Miękka torba transportowa 1 szt. Wyposażenie opcjonalne analizatora kabli i anten typu S3101A oraz S3101B Numer opcji Przedmiot S Oprogramowanie do pomiaru mocy USB dostarczane razem z sondą pomiaru mocy S Zapasowy akumulator litowo-jonowy S Kabel / antena GPS S Sonda pomiaru mocy USB 9kHz - 6GHz S Sonda pomiaru mocy USB 10MHz - 18GHz S Sonda pomiaru mocy USB 50MHz - 26,5GHz S Sonda pomiaru mocy USB 50MHz - 40GHz S Zestaw kalibracyjny męski typu N DC - 18GHz S Zestaw kalibracyjny żeński typu N DC - 18GHz 2

3 Numer opcji Przedmiot S Zestaw kalibracyjny męski typu N DC - 9GHz S Zestaw kalibracyjny żeński typu N DC - 9GHz S Adapter N-DIN L29/N-KJ-T S Adapter N-DIN L29/N-JJ-T S Kabel testowy o niskim poziomie strat N-(MF) S Kabel testowy o niskim poziomie strat N-(JJ) Kontakt Tel. do serwisu: Strona internetowa: digimes@digimes.pl Adres: Warszawa ul. Wilgi 36c 3

4 Spis treści 1. Przedstawienie produktu Parametry podstawowe Specyfikacja Częstotliwość Parametry transmisyjne Interfejsy IO Funkcje pomiarowe

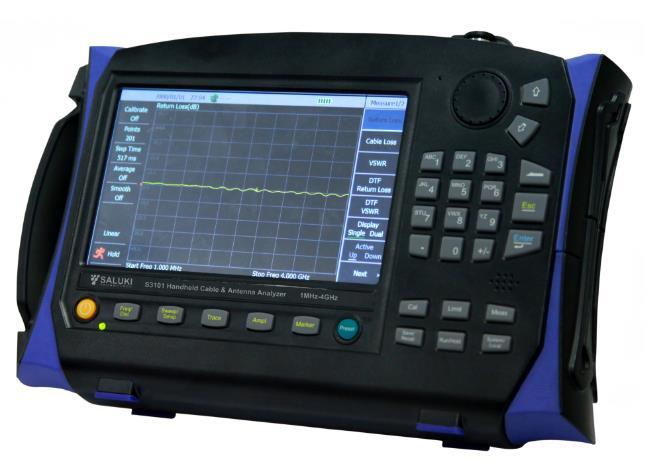

5 1. Przedstawienie produktu S3101 jest nowoczesnym analizatorem anten i kabli, który przyśpiesza diagnozę usterek oraz testowanie, jednocześnie optymalizując możliwości zastosowania. Do dyspozycji mamy możliwość pomiaru WFS(VSWR), dopasowanie tłumieniowe (REFL), impedancji, pomiarów fazy, DTF odległości do uszkodzenia (lokalizator uszkodzeń kabli), pomiarów mocy RF, wykresu Smitha w warunkach polowych jako jedno portowy analizator wektorowy. S3101 zapewnia 8 godzin nieprzerwanej pracy na baterii, najdłużej spośród dostępnych analizatorów kabli oraz anten. Dzięki dużemu, 7 dotykowemu wyświetlaczowi LCD do zastosowań zewnętrznych, nowemu intuicyjnemu graficznemu interfejsowi użytkownika (GUI), oraz klasycznemu trybowi, analizator S3101 jest nie tylko łatwy w obsłudze, ale także znacząco podnosi wydajność użytkownika w dziedzinie pomiarów obiektów, anten i stacji bazowych TETRA, GSM, PCS/DCS, CDMA, GPRS, WCDMA, CDMA200,TD-SCDMA, LTE itd., 1.1. Parametry podstawowe zakres częstotliwości 1MHz 8GHz zależnie od wersji S3101 Pomiary Return Loss, VSWR, Cable loss, DTF return loss, DTF SWR, Smith chart, phase. Wyświetlacz dotykowy LCD wielkości 7 z funkcją auto podświetlania Funkcja Dual-Window pozwala na lepszą pracę i funkcjonalność Czas pracy baterii 8 godzin Poradnik konfiguracji czarownik Wbudowany system kalibracji elektronicznej E-cal Wbudowany odbiornik GPS wraz z anteną zewnętrzną Wsparcie dla programowania w języku SCPI Kompaktowa budowa, małe rozmiary, niska waga, spełniający std MIL PROOF 28800F klasa 2 5

6 2. Specyfikacja techniczna, parametry 2.1 Częstotliwość Analizator typ S 3101A S3101B Zakres częstotliwości 1 MHz-4 GHz 1 MHz-8 GHz Stabilność częstotliwości ±2 x 10-6 (23 ) ±2 x 10-6 (23 ) Uchyłka częstotliwości ±1 x 10-6 / 10 ±1 x 10-6 / 10 Rozdzielczość częstotliwości 1kHz 1kHz 2.2 Parametry transmisyjne Analizator typ S 3101A S3101B Kierunkowość 42dB (kalibracja mechaniczna) 35dB (kalibracja elektroniczna) 42dB (kalibracja mechaniczna) do 6GHz 35dB (kalibracja elektroniczna) Dopasowanie źródła 31dB 31dB Odchyłka kalibracji ±0.08dB (kalibracja mechaniczna) ±0.08dB (kalibracja mechaniczna) 2.3 Interfejsy IO Analizator typ S 3101 Port pomiarowy Wejście REF odniesienia 10MHz Port antenowy GPS Magazynowanie / pamięć Port sieciowy Wyjście audio N typu męski BNC BNC USB, Mini USB, Mini SD LAN RJ45 Gniazdo słuchawkowe jack 6

7 2.4 Funkcje pomiarowe Analizator typ S 3101 Zakres pomiarowy (źródło) Zakres pomiaru Return Loss Rozdzielczość pomiaru Return Loss 0 do -30dbm -100db do +100db 0,01db Zakres pomiaru VSWR 1 do 65 Rozdzielczość pomiaru VSWR 0,01 Zakres pomiaru tłumienności kabla Rozdzielczość pomiaru tłumienności kabla 0 do30db 0,01 db Ilość punktów pomiarowych 2 do 1001 Czas przemiatania (IF 10kHz) 1ms/punkt Analizator typ S 3101A S3101B Żywotność baterii 8 godzin 4 godziny Pobór mocy <15W < 54W podczas ładowania < 18W < 54W podczas ładowania Zasilanie 110/230V, 50Hz AC 110/230 V, 50Hz AC Wymiary 295mm x 205mm x 70mm 295mm x 205mm x 70mm Waga ok 2,5kg z baterią ok 2,5kg z baterią Temperatura pracy -10 do do +50 Temperatura składowania -40 do do +70 7

8 Niepewność pomiaru RL Niepewność pomiaru fazy 8
