1 COAXDATA

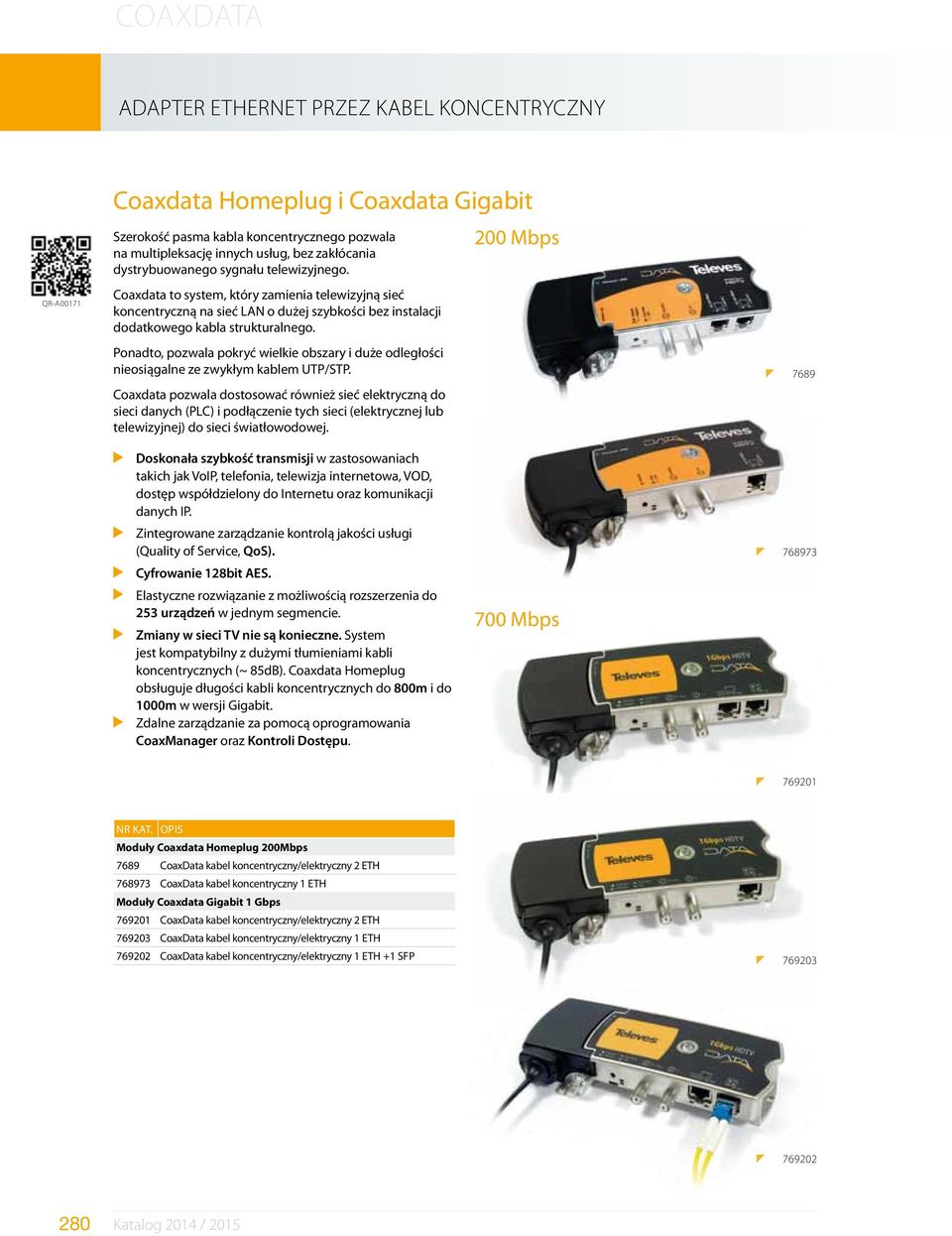

2 ADAPTER ETHERNET PRZEZ KABEL KONCENTRYCZNY QR-A00171 Coaxdata Homeplug i Coaxdata Gigabit Szerokość pasma kabla koncentrycznego pozwala na multipleksację innych usług, bez zakłócania dystrybuowanego sygnału telewizyjnego. Coaxdata to system, który zamienia telewizyjną sieć koncentryczną na sieć LAN o dużej szybkości bez instalacji dodatkowego kabla strukturalnego. Ponadto, pozwala pokryć wielkie obszary i duże odległości nieosiągalne ze zwykłym kablem UTP/STP. Coaxdata pozwala dostosować również sieć elektryczną do sieci danych (PLC) i podłączenie tych sieci (elektrycznej lub telewizyjnej) do sieci światłowodowej. 200 Mbps z 7689 Doskonała szybkość transmisji w zastosowaniach takich jak VoIP, telefonia, telewizja internetowa, VOD, dostęp współdzielony do Internetu oraz komunikacji danych IP. Zintegrowane zarządzanie kontrolą jakości usługi (Quality of Service, QoS). Cyfrowanie 128bit AES. Elastyczne rozwiązanie z możliwością rozszerzenia do 253 urządzeń w jednym segmencie. Zmiany w sieci nie są konieczne. System jest kompatybilny z dużymi tłumieniami kabli koncentrycznych (~ 85dB). Coaxdata Homeplug obsługuje długości kabli koncentrycznych do 800m i do 1000m w wersji Gigabit. Zdalne zarządzanie za pomocą oprogramowania CoaxManager oraz Kontroli Dostępu. 700 Mbps z z Nr kat. OPIS Moduły Coaxdata Homeplug 200Mbps 7689 CoaxData kabel koncentryczny/elektryczny 2 ETH CoaxData kabel koncentryczny 1 ETH Moduły Coaxdata Gigabit 1 Gbps CoaxData kabel koncentryczny/elektryczny 2 ETH CoaxData kabel koncentryczny/elektryczny 1 ETH CoaxData kabel koncentryczny/elektryczny 1 ETH +1 SFP z z Katalog 2014 / 2015

Ponadto, pozwala pokryć wielkie obszary i duże odległości nieosiągalne ze zwykłym kablem UTP/STP.

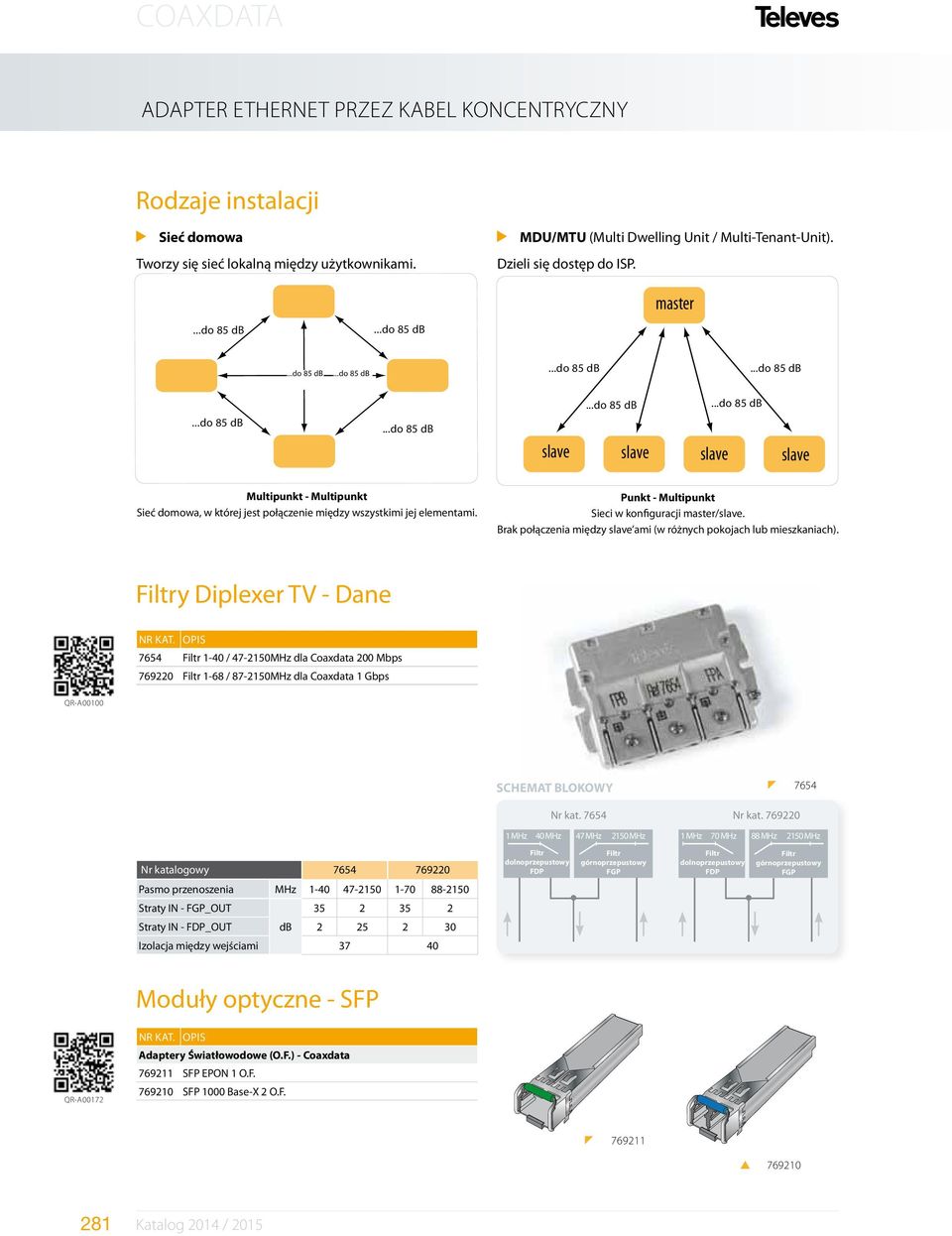

3 ADAPTER ETHERNET PRZEZ KABEL KONCENTRYCZNY Rodzaje instalacji Tworzy się sieć lokalną między użytkownikami. MDU/MTU (Multi Dwelling Unit / Multi-Tenant-Unit). Dzieli się dostęp do ISP. master Multipunkt - Multipunkt, w której jest połączenie między wszystkimi jej elementami. Punkt - Multipunkt Sieci w konfiguracji master/. Brak połączenia między ami (w różnych pokojach lub mieszkaniach). Filtry Diplexer - Dane Nr kat. OPIS 7654 Filtr 1-40 / MHz dla Coaxdata 200 Mbps Filtr 1-68 / MHz dla Coaxdata 1 Gbps QR-A00100 SCHEMAT BLOKOWY z 7654 Nr kat Nr kat Nr katalogowy Pasmo przenoszenia MHz Straty IN - FGP_ Straty IN - FDP_ db Izolacja między wejściami MHz 40 MHz 47 MHz 2150 MHz 1 MHz 70 MHz 88 MHz 2150 MHz Filtr dolnoprzepustowy FDP Filtr górnoprzepustowy FGP Filtr dolnoprzepustowy FDP Filtr górnoprzepustowy FGP Moduły optyczne - SFP QR-A00172 Nr kat. OPIS Adaptery Światłowodowe (O.F.) - Coaxdata SFP EPON 1 O.F SFP 1000 Base-X 2 O.F. z p Katalog 2014 / 2015

Brak połączenia między ami (w różnych pokojach lub mieszkaniach). Filtry Diplexer - Dane Nr kat.

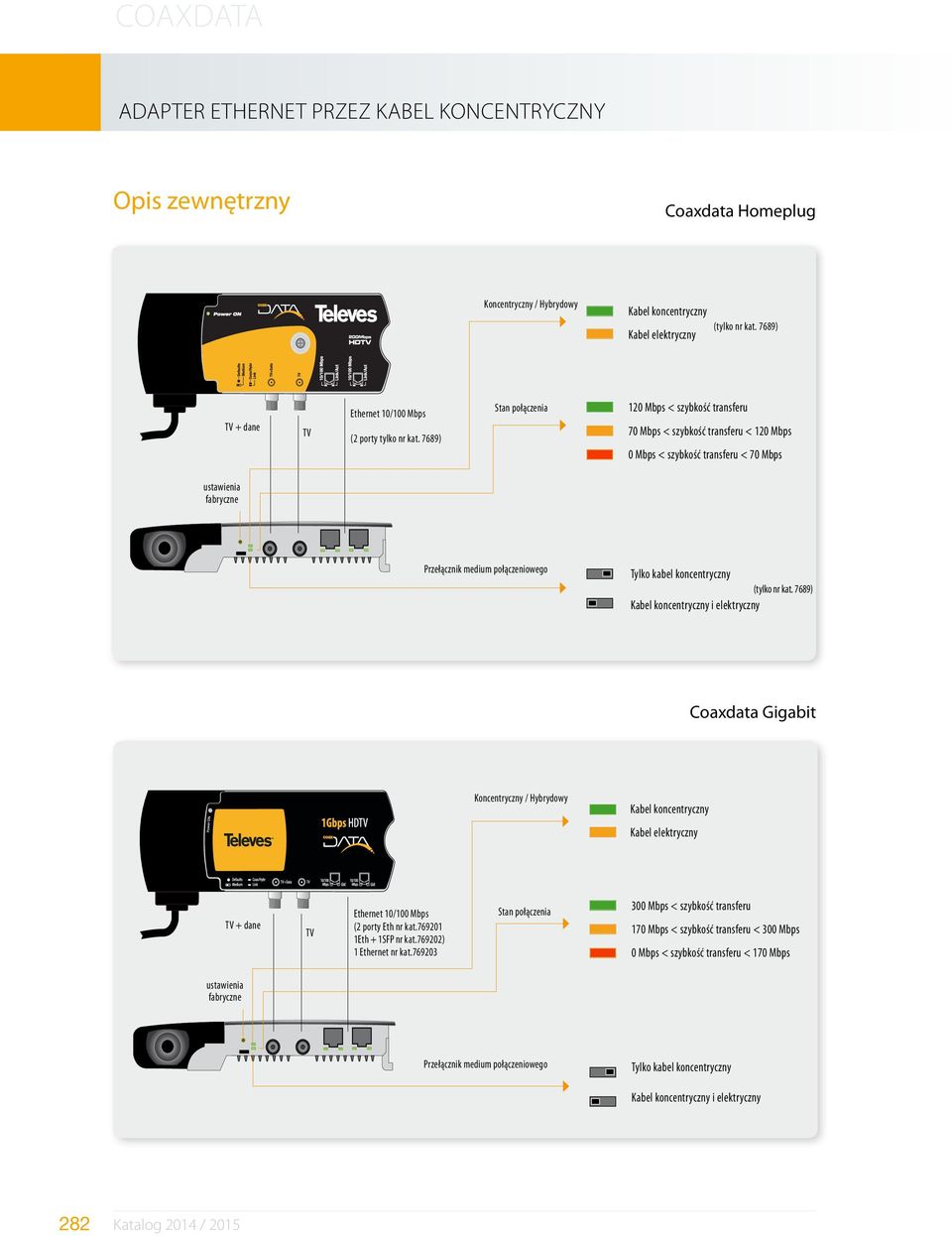

4 ADAPTER ETHERNET PRZEZ KABEL KONCENTRYCZNY Opis zewnętrzny Coaxdata Homeplug Koncentryczny / Hybrydowy Kabel koncentryczny Kabel elektryczny (tylko nr kat. 7689) + dane Ethernet 10/100 Mbps (2 porty tylko nr kat. 7689) Stan połączenia 120 Mbps < szybkość transferu 70 Mbps < szybkość transferu < 120 Mbps 0 Mbps < szybkość transferu < 70 Mbps ustawienia fabryczne Przełącznik medium połączeniowego Tylko kabel koncentryczny (tylko nr kat. 7689) Kabel koncentryczny i elektryczny Coaxdata Gigabit Koncentryczny / Hybrydowy Kabel koncentryczny Kabel elektryczny + dane Ethernet 10/100 Mbps (2 porty Eth nr kat Eth + 1SFP nr kat ) 1 Ethernet nr kat Stan połączenia 300 Mbps < szybkość transferu 170 Mbps < szybkość transferu < 300 Mbps 0 Mbps < szybkość transferu < 170 Mbps ustawienia fabryczne Przełącznik medium połączeniowego Tylko kabel koncentryczny Kabel koncentryczny i elektryczny 282 Katalog 2014 / 2015

7689) Stan połączenia 120 Mbps < szybkość transferu 70 Mbps < szybkość transferu < 120 Mbps 0 Mbps < szybkość transferu < 70 Mbps ustawienia fabryczne Przełącznik medium połączeniowego Tylko kabel

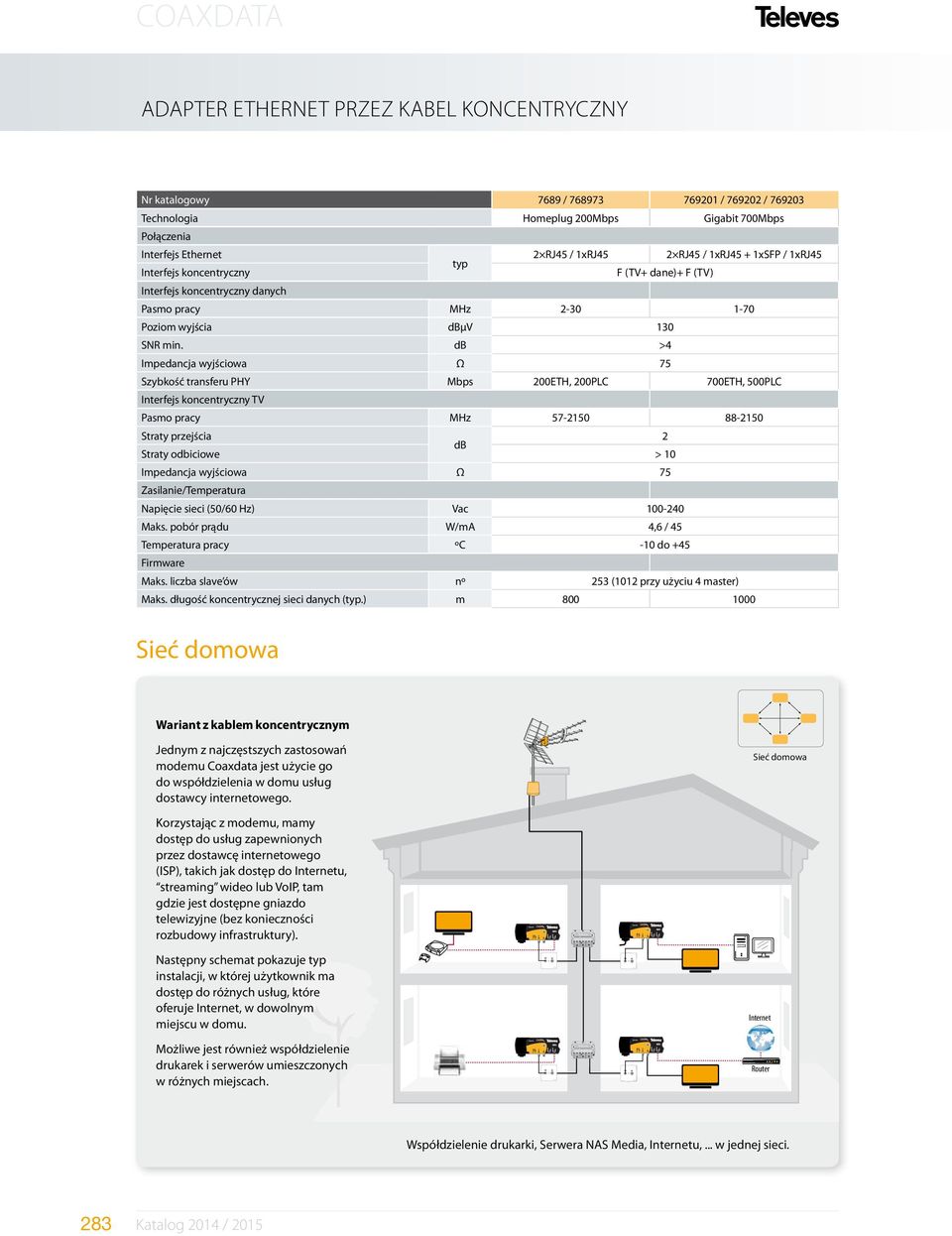

5 ADAPTER ETHERNET PRZEZ KABEL KONCENTRYCZNY Nr katalogowy 7689 / / / Technologia Homeplug 200Mbps Gigabit 700Mbps Połączenia Interfejs Ethernet 2 RJ45 / 1xRJ45 typ Interfejs koncentryczny Interfejs koncentryczny danych 2 RJ45 / 1xRJ45 + 1xSFP / 1xRJ45 F (+ dane)+ F () Pasmo pracy MHz Poziom wyjścia dbµv 130 SNR min. db >4 Impedancja wyjściowa Ω 75 Szybkość transferu PHY Mbps 200ETH, 200PLC 700ETH, 500PLC Interfejs koncentryczny Pasmo pracy MHz Straty przejścia 2 db Straty odbiciowe > 10 Impedancja wyjściowa Ω 75 Zasilanie/Temperatura Napięcie sieci (50/60 Hz) Vac Maks. pobór prądu W/mA 4,6 / 45 Temperatura pracy ºC -10 do +45 Firmware Maks. liczba ów nº 253 (1012 przy użyciu 4 master) Maks. długość koncentrycznej sieci danych (typ.) m Wariant z kablem koncentrycznym Jednym z najczęstszych zastosowań modemu Coaxdata jest użycie go do współdzielenia w domu usług dostawcy internetowego. Korzystając z modemu, mamy dostęp do usług zapewnionych przez dostawcę internetowego (ISP), takich jak dostęp do Internetu, streaming wideo lub VoIP, tam gdzie jest dostępne gniazdo telewizyjne (bez konieczności rozbudowy infrastruktury). Następny schemat pokazuje typ instalacji, w której użytkownik ma dostęp do różnych usług, które oferuje Internet, w dowolnym miejscu w domu. Możliwe jest również współdzielenie drukarek i serwerów umieszczonych w różnych miejscach. Internet Router Współdzielenie drukarki, Serwera NAS Media, Internetu,... w jednej sieci. 283 Katalog 2014 / 2015

db >4 Impedancja wyjściowa Ω 75 Szybkość transferu PHY Mbps 200ETH, 200PLC 700ETH, 500PLC Interfejs koncentryczny Pasmo pracy MHz 57-2150 88-2150 Straty przejścia 2 db Straty odbiciowe > 10

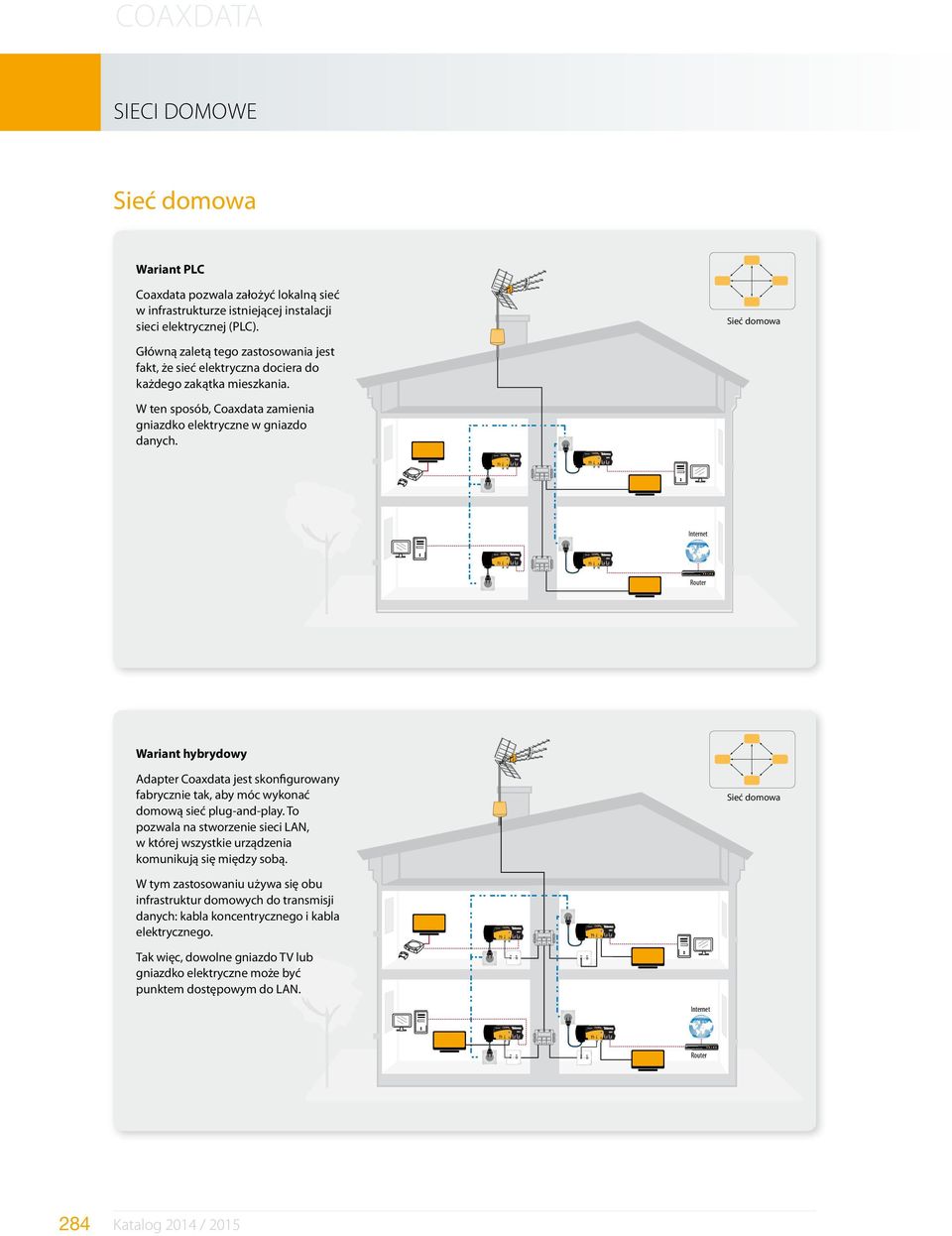

6 sieci domowe Wariant PLC Coaxdata pozwala założyć lokalną sieć w infrastrukturze istniejącej instalacji sieci elektrycznej (PLC). Główną zaletą tego zastosowania jest fakt, że sieć elektryczna dociera do każdego zakątka mieszkania. W ten sposób, Coaxdata zamienia gniazdko elektryczne w gniazdo danych. Internet Router Wariant hybrydowy Adapter Coaxdata jest skonfigurowany fabrycznie tak, aby móc wykonać domową sieć plug-and-play. To pozwala na stworzenie sieci LAN, w której wszystkie urządzenia komunikują się między sobą. W tym zastosowaniu używa się obu infrastruktur domowych do transmisji danych: kabla koncentrycznego i kabla elektrycznego. Tak więc, dowolne gniazdo lub gniazdko elektryczne może być punktem dostępowym do LAN. the Internet Internet Router 284 Katalog 2014 / 2015

Internet Router Wariant hybrydowy Adapter Coaxdata jest skonfigurowany fabrycznie tak, aby móc wykonać domową sieć plug-and-play.

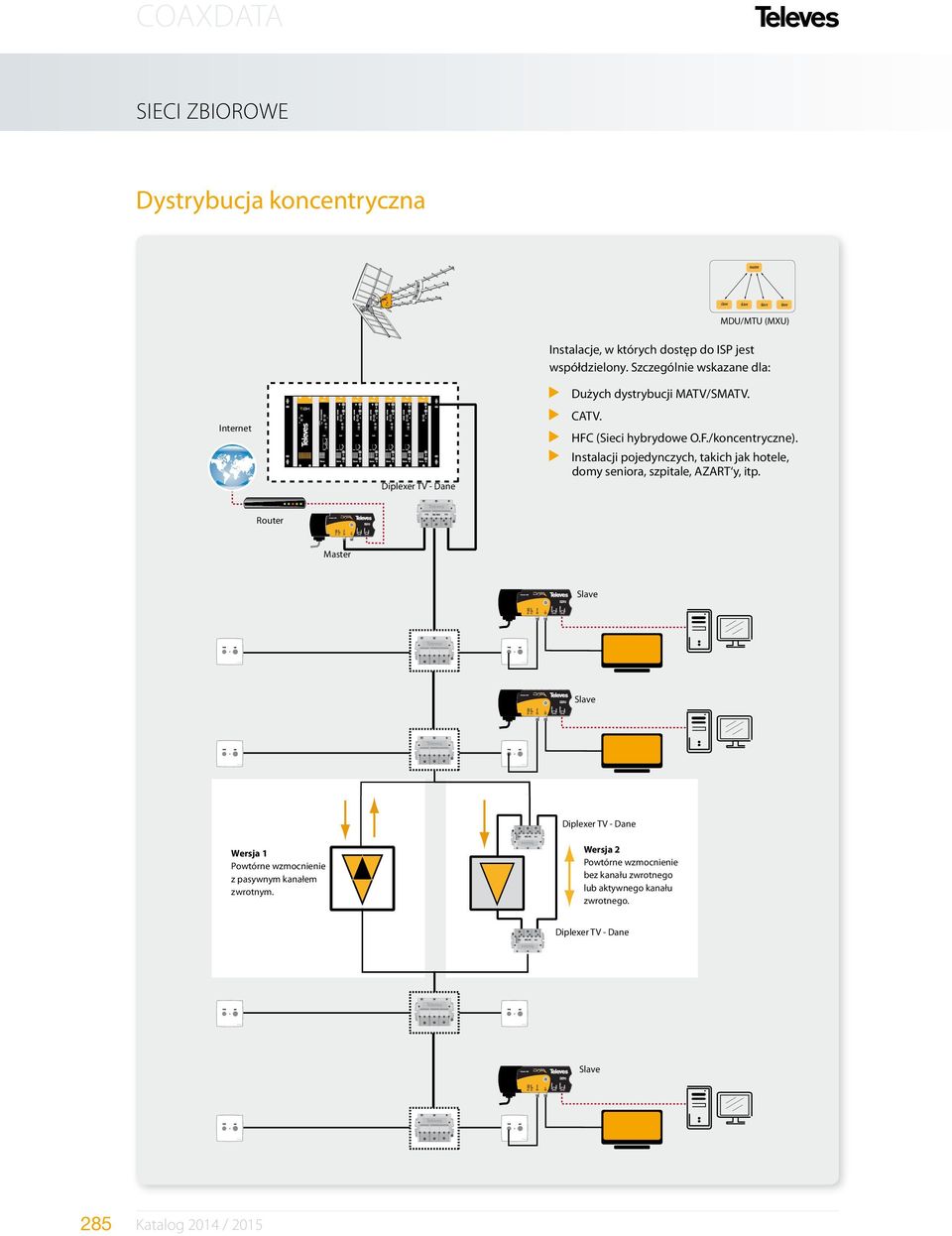

7 PWR CTRL coaxdata sieci zbiorowe Dystrybucja koncentryczna master MDU/MTU (MXU) Instalacje, w których dostęp do ISP jest współdzielony. Szczególnie wskazane dla: Dużych dystrybucji MA/SMA. Internet CA. HFC (Sieci hybrydowe O.F./koncentryczne). Instalacji pojedynczych, takich jak hotele, domy seniora, szpitale, AZART y, itp. Diplexer - Dane Router Master Slave Slave Diplexer - Dane Wersja 1 Powtórne wzmocnienie z pasywnym kanałem zwrotnym. Wersja 2 Powtórne wzmocnienie bez kanału zwrotnego lub aktywnego kanału zwrotnego. Diplexer - Dane Slave 285 Katalog 2014 / 2015

Instalacji pojedynczych, takich jak hotele, domy seniora, szpitale, AZART y, itp.

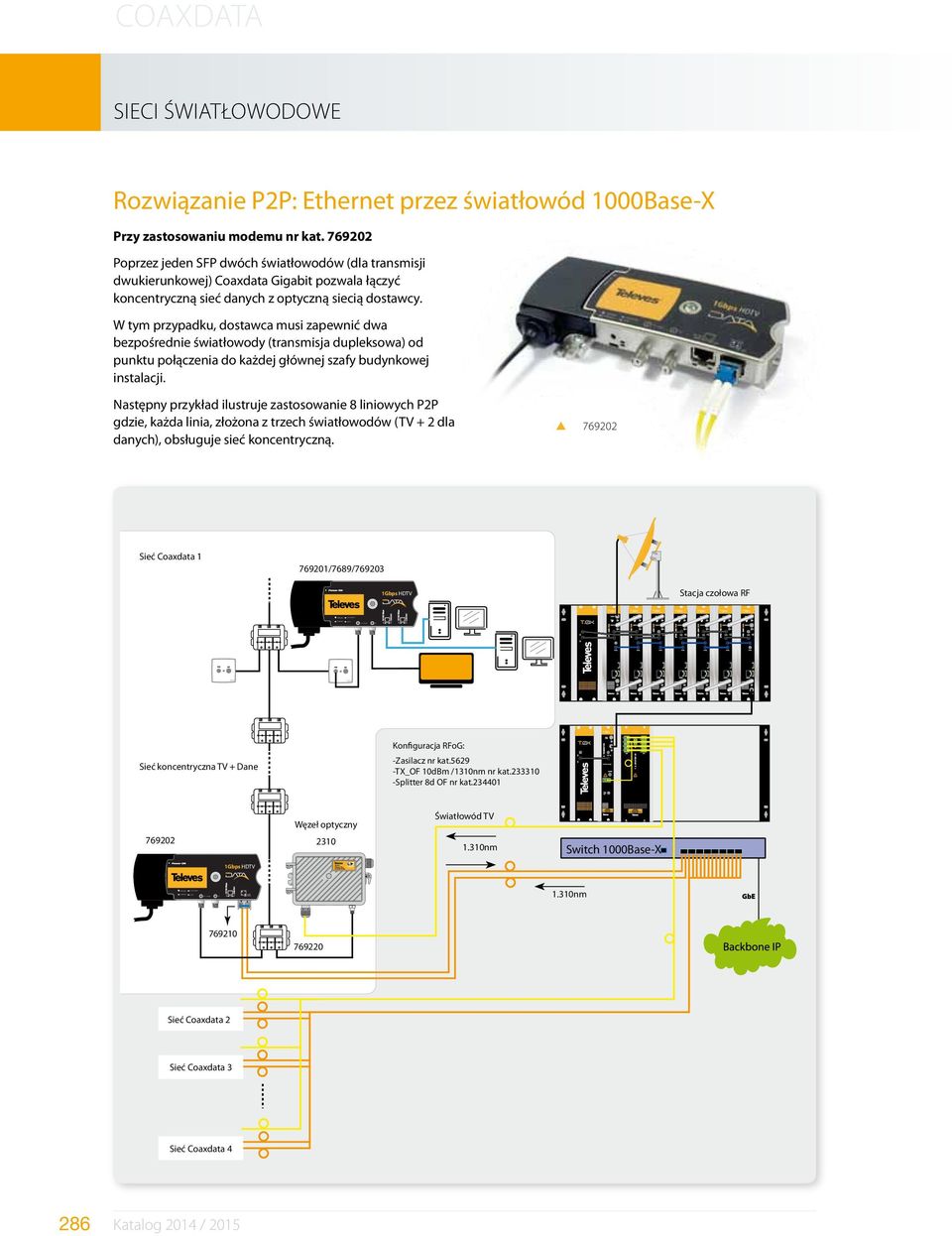

8 Defaults Medium Coax/Hybr Link + Data Defaults Medium Coax/Hybr Link + Data coaxdata sieci światłowodowe Rozwiązanie P2P: Ethernet przez światłowód 1000Base-X Przy zastosowaniu modemu nr kat Poprzez jeden SFP dwóch światłowodów (dla transmisji dwukierunkowej) Coaxdata Gigabit pozwala łączyć koncentryczną sieć danych z optyczną siecią dostawcy. W tym przypadku, dostawca musi zapewnić dwa bezpośrednie światłowody (transmisja dupleksowa) od punktu połączenia do każdej głównej szafy budynkowej instalacji. Następny przykład ilustruje zastosowanie 8 liniowych P2P gdzie, każda linia, złożona z trzech światłowodów ( + 2 dla danych), obsługuje sieć koncentryczną. p Sieć Coaxdata /7689/ Gbps HD Stacja czołowa RF Konfiguracja RFoG: Sieć koncentryczna + Dane -Zasilacz nr kat TX_OF 10dBm /1310nm nr kat Splitter 8d OF nr kat Węzeł optyczny 2310 Światłowód 1.310nm Switch 1000Base-X 1Gbps HD LOS 1.310nm Sieć Coaxdata 2 Sieć Coaxdata 3 Sieć Coaxdata Katalog 2014 / 2015

W tym przypadku, dostawca musi zapewnić dwa bezpośrednie światłowody (transmisja dupleksowa) od punktu połączenia do każdej głównej szafy budynkowej instalacji.

9 Defaults Coax/Hybr Medium Link + Data Defaults Medium Coax/Hybr Link + Data coaxdata sieci światłowodowe Rozwiązanie RFoG+EPON Przy zastosowaniu modemu nr kat Do multipleksacji usług używane są 3 okna. Dwukierunkowe łącze danych realizuje się na 1490/1310nm a sygnał telewizyjny (RFoG) na 1550nm. To rozwiązanie pozwala rozdzielić linię bez konieczności odwoływania się do typologii typu punkt-punkt. SFP powinno być kompatybilne z transmisją dwukierunkową przez jeden światłowód. Multiplekser pozwala mieszać i rozdzielać trzy sygnały. W przykładzie zilustrowano zastosowanie 64 linii EPON, z których każda obsługuje jedną sieć koncentryczną. Sieć Coaxdata /7689/ Gbps HD Stacja czołowa RF Dystrybucja OF + EPON Światłowód + EPON Sieć koncentryczna + Dane Sieć Coaxdata 1... Wyposażenie OF: Węzeł optyczny Zasilacz nr kat TX_OF 1550nm nr kat EDFA 1550nm nr kat WDM nr kat Splitter 4d OF nr kat.2339 operator OLT 1Gbps HD LOS WDM (Multiplekser / Demultiplekser 3 okna) nm 1.550nm 1.490nm Sieć Coaxdata Splitter d OF Sieć Coaxdata Splitter d OF Sieć Coaxdata Splitter d OF Katalog 2014 / 2015

To rozwiązanie pozwala rozdzielić linię bez konieczności odwoływania się do typologii typu punkt-punkt. SFP powinno być kompatybilne z transmisją dwukierunkową przez jeden światłowód.

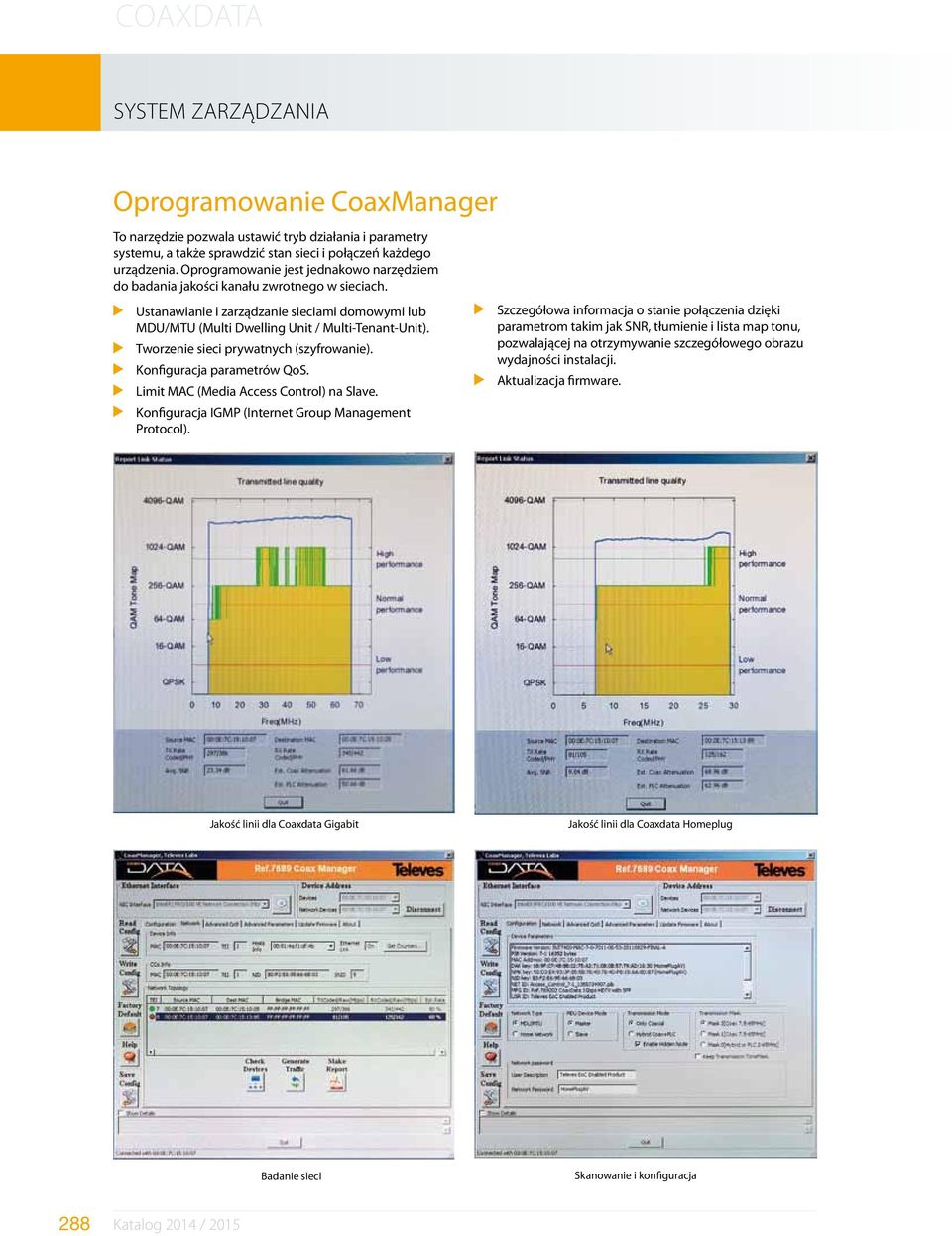

10 SYSTEM ZARZĄDZANIA Oprogramowanie CoaxManager To narzędzie pozwala ustawić tryb działania i parametry systemu, a także sprawdzić stan sieci i połączeń każdego urządzenia. Oprogramowanie jest jednakowo narzędziem do badania jakości kanału zwrotnego w sieciach. Ustanawianie i zarządzanie sieciami domowymi lub MDU/MTU (Multi Dwelling Unit / Multi-Tenant-Unit). Tworzenie sieci prywatnych (szyfrowanie). Konfiguracja parametrów QoS. Limit MAC (Media Access Control) na Slave. Konfiguracja IGMP (Internet Group Management Protocol). Szczegółowa informacja o stanie połączenia dzięki parametrom takim jak SNR, tłumienie i lista map tonu, pozwalającej na otrzymywanie szczegółowego obrazu wydajności instalacji. Aktualizacja firmware. Jakość linii dla Coaxdata Gigabit Jakość linii dla Coaxdata Homeplug Badanie sieci Skanowanie i konfiguracja 288 Katalog 2014 / 2015

Tworzenie sieci prywatnych (szyfrowanie). Konfiguracja parametrów QoS. Limit MAC (Media Access Control) na Slave. Konfiguracja IGMP (Internet Group Management Protocol).
